Как подтянуть ручник ваз

Конструкция стояночного тормоза

На подавляющем большинстве современных автомобилей, в том числе и на легковых, в действие механизм стояночного тормоза приводится посредством подъема рычага, который натягивает трос, прижимающий колодки к задним тормозным дискам или барабанам. Тут нужно отметить, что конструкция рассматриваемого нами механизма напрямую зависит от типа задних тормозов автомобиля. Если это тормоза барабанные, то стояночный механизм задействует основные колодки, если дисковые, то в них предусмотрены отдельные колодки стояночного тормоза. Но, так или иначе, такая деталь, как трос ручника, в этих конструкциях присутствует.

Наверняка каждый водитель замечал, что со временем свободный ход рычага стояночного тормоза увеличивается. Если на новом авто достаточно лишь слегка его приподнять, чтобы «обездвижить» автомобиль, то уже через какое-то время рычаг приходится поднимать чуть выше, а потом еще и еще выше. И так чем дальше, тем больше. И рано или поздно наступает такой момент, когда сколь ни выворачивай рычаг, тормоз если и срабатывает, то его действие оказывается не столь эффективным, как раньше. В подавляющем большинстве случаев виной тому – чрезмерно растянутый трос ручника. Колодки тут чаще всего оказываются ни при чем, так как в отличие от колодок основных тормозов они практически не изнашиваются, ведь рассматриваемый нами механизм приводится в действие на неподвижном автомобиле и о тормозные диски эти детали не трутся, они лишь фиксируют их.

Нередки случаи, когда трос ручника просто обрывается. Произойти это может по целому ряду причин:

• этот стальной трос может перетереться, что и является наиболее распространенной причиной его обрыва;
• трос может утратить прочность и гибкость в результате сильного его повреждения коррозией. Если владелец автомобиля не следит за состоянием своего четырехколесного друга и не проводит его ежегодную антикоррозийную обработку, то подобная неприятность вполне может произойти;
• случается, что тросы рвутся от чрезмерного натяжения. Приложив к рычагу ручника чрезмерное усилие, можно порвать приводимый им в движение трос;
• и, наконец, причиной обрыва рассматриваемой нами детали может стать банальный заводской брак. Такие случаи редки, но все же иногда случаются. Чтобы свести возможность этой поломки к минимуму, на современных автомобилях имеются два троса – левый и правый. И если придет в негодность один, то второй все равно удержит машину.

В случае разрыва рассматриваемого нами элемента одной его подтяжкой проблему не решить, тут требуется полная замена тросов ручника. Как известно, концы разорванного троса в узел не свяжешь. Причем, лучше произвести замену сразу обоих тросов, дабы их качество и эффективность работы оставались одинаковыми. Стоят эти детали недорого, их установка занимает немного времени, так что хозяину автомобиля не стоит экономить на этой операции и не менять тросы самостоятельно, а поручить эту работу опытному мастеру автосервиса. Приехав к нам с этой проблемой по предварительной записи, вы потратите на ремонт не более полутора часов, зато будете уверены в том, что механизм стояночного тормоза вашего автомобиля будет работать безотказно на протяжении долгого времени.

Важно: трос ручника вообще время от времени имеет смысл менять в превентивных целях. В процессе эксплуатации автомобиля он и растягивается, и ржавеет

Нельзя сбрасывать со счетов и усталость металла, и возможность перетирания троса. Так что его надежность постепенно снижается. Четких правил по периодичности замены тросов стояночного тормоза не существует. В этом вопросе лучше довериться мастеру, проводящему ТО вашего автомобиля. Если состояние рассматриваемой нами детали вызывает у него опасения, то, конечно же, лучше старые тросы заменить новыми.

Замена троса ручника на ВАЗ-2113, 2114, 2115

Трос стояночного тормоза — это то устройство, благодаря которому осуществляется взаимодействие с тормозами задних колес. Всем известный ручник сейчас мало используется при остановке на перекрестке, но на механике, ВАЗ-2114 например, очень удобно воспользоваться им на крутом спуске.

На разворотах, правильно используя ручник, можно существенно уменьшить радиус поворота. А если машину приходится домкратить, то без ручника приходится тяжело.

Ручной тормоз должен держать автомобиль на склоне. Для проверки нужно поставить машину на ровном месте, поставить на ручник и сильно толкнуть. Если покатится, то трос пора менять.

Неисправности троса

1. Со временем трос растягивается. Не держит машину даже после того, как его подтянули.
2. Начинают рваться нити троса.
3. Порвался сам трос.
4. Даже после смазки трос с трудом перемещается в оболочке.
5. Трос закисает.

Нормальное функционирование стояночного тормоза часто помогает восстановить смазка троса. Если проводить эту процедуру регулярно один раз в год (обычно это делают перед морозами), то можно забыть о ситуациях, когда отказывает ручник.

Трос прослужит дольше, так как будет хорошо защищен от промерзания. Тормозная система будет работать стабильно. Смазывать нужно ось, тягу уравнителя и наконечники.

Обратите внимание на то, что к колесам идут два троса, рекомендуется заменять их одновременно. Иначе старый выйдет из строя раньше и придется проделывать двойную работу, о которой расскажем ниже

Зачем менять

1. Если вы заметите неполадки в работе ручника, но продолжите им пользоваться, вас может ожидать неприятный сюрприз, когда машина внезапно покатится на спуске.
2. Также возможен вариант, когда колодки не вернутся в исходное положение. Это уже грозит нагревом тормозных дисков и истиранием колодок. В результате колесо может заклинить. Эффект будет тот же, как от езды на ручнике.

Цена троса

Сам трос стоит от 200 до 1000 рублей. Цена зависит от производителя и места покупки. Замена в автосервисе обойдется в среднем от 400 до 1000 рублей в зависимости от региона.

Замена

Несложно произвести и самостоятельную замену троса ручника ВАЗ-2114.

Для замены нужен следующий инструмент:

• ключ на «10»;
• два ключа на «13»;
• большая отвертка и для мягкого хода крепления WD-40.

Проводится замена на смотровой яме либо эстакаде.

1. Ручник нужно опустить до упора вниз.
2. Все гайки стояночного тормоза нужно почистить. Не забудьте и про уравнительную планку.
3. Контргайку нужно ослабить и снять со штока. Это же самое проделывается с регулировочной гайкой.
4. Теперь начинают снимать колеса. Сначала ослабляют колесные болты. Заднюю часть поднимают домкратом. Не забывайте про опоры! После их выставления можно снимать задние колеса.
5. Снять тормозные барабаны при использовании молотка и деревянной проставки. Нужно сбить стопорные шпильки с колодок.
6. К рычагу задней тормозной колодки прикреплен наконечник троса ручника автомобиля ВАЗ-2114. Сначала нужно снять колодку, а потом и наконечник троса.
7. Следует отвернуть болт крепления и отсоединить оболочку троса.
8. Из отверстий тормозных щитков с каждой стороны вытягивают трос.
9. Потом достают и оболочку троса из креплений на кузове.

Итог

Трос снят. Можно произвести замену или смазку троса стояночного тормоза. Установка нового производится в обратном порядке. После производят регулировку натяжения ручника.

mylada.net

Стояночный тормоз (ручник) ВАЗ 2101, 2106, 2107 классика

Установка гидравлического стояночного тормоза ВАЗ 2101

Гидравлический ручной тормоз необходим для эффективной инициации(постановки), и корректировок траектории (при переуглении), чтобы «держать попу в узде», или доехать до поворота, не теряя заноса без газа. Инициации особенно важны, я долго мучил свое сцепление клатчкиками — альтернативный способ постановки.

В списке целей к новому сезону гидроручник занимал почетную позицию №2.

Для меня вопрос цены стал основополагающим, 5-8к уж крутовато, и ещё же к сезону надо успеть. И наткнулся на авито на неплохой новый, неиспользованный вертикальный ручник с 35см ручкой, купил у парня с рук за 1.9к.

Гидравлический ручник с фиксатором

Но появилась проблема с несовместимостью резьб на вазовских трубках с отверстиями в китайском цилиндре.

2.Решение проблемы несовместимости резьбовых соединений. Если вы выберите китайский ручник с таким цилиндром,

то скорее всего столкнетесь с такой же проблемой. Его два отверстия имеют разный диаметр и шаг резьбы, которые мало того, что между собой разные, они вообще не подходят к вазовским трубкам.

Отверстие, которое идет под углом, имеет примерно размер М9х1 (где М9 — диаметр резьбы, х1 — шаг резьбы) и вазовская трубка туда вообще не входит, а второе отверстие, которое выходит под 90 градусов имеет М11х1 и трубка в нем болтается.

Стандартная тормозная трубка ВАЗ имеет резьбу М10х1,25; где М10 — диаметр, 1,25 — шаг резьбы в миллиметрах.

Так что же делать?. долго ломал я голову… Сначала пытался найти переходник с китайской резьбы на М10х1,25, но безуспешно, обошел весь вечерний Южный порт и мои скитания не увенчались успехом. Второй шаг: почитал интернета и думал заменить цилиндр на TRW #PND121 от ВАЗ 2101. Он в отличии от оригинального ВАЗовского цилиндра имеет алюминиевый штуцер подачи, в котором можно нарезать резьбу М10х1,25. Но. В сцеплении ваз используется другая, более толстая трубка с креплением М12х1,25. Поэтому и для ВАЗовского цилиндра понадобился бы переходник. Покопался в интернете и нашел вот это ЧУДО.

Штуцер (переходник) тормозной системы заводской от ГАЗ 3302 (слышал от продавца в магазине, что они используются в задних тормозных цилиндрах ГАЗ 3302 в стоке), имеет внешнюю резьбу М12х1,25 внутреннюю М10х1,25. Как раз то, что нужно. Поискал такие в магазинах запчастей и нашел в своем городе по 34 руб.

Переходники от ГАЗ 3302

Система ручного (стояночного) тормоза на ВАЗ 2110

Ручник При неисправности ручного тормоза рекомендуется выполнить регулировку . А если она не помогает, тогда проводится ремонт путем замены неисправного троса.На таком автомобиле как ВАЗ 2110 выполнить регулировку троса так же просто, как и произвести замену. Если эту неисправность проигнорировать, машина может самостоятельно приходить в движение, либо вы наоборот не сможете тронуться с места.

Вам вовсе не обязательно ехать на автосервис, чтобы решить сложившуюся проблему. При наличии определенного опыта, понимании сути ручного тормоза, а также применении данных из руководства по ремонту и эксплуатации ВАЗ 2110, вы все сможете сделать своими руками.

Необходима ли регулировка?

Для начала нужно определить, действительно ли регулировка позволит решить проблему неисправности ручного тормоза.

Регулировка стояночного тормоза

Для этого проводится небольшой тест. Причем делать подобную процедуру рекомендуется после каждых 30 тысяч километров пробега, даже если вы уверены, что стояночный тормоз работает хорошо.

Подтягивание ручника

Вполне вероятно, что вам достаточно будет просто подтянуть стояночный тормоз на ВАЗ 2110, чтобы исправить проблему.

1. Заедьте на смотровую яму, откуда выполнять регулировку наиболее удобно. Другой вариант — подъемник. Тут уж что найдете. Так вы сумеете без проблем добраться до нужных узлов.
2. Убедитесь, что рычаг тормоза расположен в крайнем нижнем положении.
3. Возьмите два ключа. Первым вы будете ослаблять контргайку, а вторым натягивать регулировочную гайку.
4. Затягивать гайку регулировки следует до тех пор, пока трос как следует не натянется.
5. Настоятельно рекомендуется при затягивании гайки регулировки пассатижами удерживать шток.
6. Теперь удостоверьтесь в том, что полный ход рычаг совершает за 2-4 щелчка, не более.
7. Если после проверки все оказалось хорошо, и рабочий ход исправен, затяните контргайку уравнителя, придерживая при этом вторым ключом гайку регулировки.
8. Отпустите рычаг ручного тормоза вниз и руками поверните задние колеса. Вращение должно происходить равномерно без каких-либо заеданий.
9. Но если регулировка не позволила натянуть трос, тогда элемент обязательно подлежит замене.

Если регулировка не помогла

Случаев, когда регулировка стояночного тормоза не дала никакого эффекта, не так много. Тем не менее, это не повод отчаиваться.

Схема устройства

Можно привести несколько ситуаций, при которых требуется обязательно заменить трос стояночного тормоза:

• Трос оборвался;
• Наконечники дали слабину;
• Нити троса имеют растягивания, которые с течением времени могут превратиться в полноценный разрыв;
• Трос с трудом перемещается внутри оболочки даже после обильной смазки.

Замена

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель

Последовательность работ по замене тросика выглядит следующим образом:

• Опустите рычаг ручного тормоза максимально вниз;
• Снимите тормозной диск с колеса, где проводится замена элемента;
• Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
• Опустите вниз выхлопную систему;
• Демонтируйте регулировочную гайку и контргайку;
• Снимите уравнитель;
• Теперь извлеките из уравнителя наконечники троса;
• Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
• Отогните скобки, которые крепят трос;
• Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
• Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
• Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
• Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
• Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
• Завершив установку нового элемента, выполните регулировку ручного тормоза.

Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания . Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Натяжка

Процедура натяжения выглядит следующим образом.

1. Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
2. Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
3. Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
4. Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
5. Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
6. Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
7. Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
8. Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
9. В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.
10. Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
11. Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
12. Закрутите или открутите контргайку, получив необходимую степень натяжения.

Проверка

Но если вы там покрутили гайки, это еще не гарантия того, что теперь ручник работает идеально. В этом нужно наглядно удостовериться.

Для этого достаточно пройти последовательный этап проверочных мероприятий.

Этап	Пояснение
Прокрутить колеса после завершения натяжения	Колеса поочередно поднимаются на домкрате. При выключенном рычаге ручника они должны свободно без препятствий крутиться. Выжимая ручник тормоза, колеса должны заблокироваться.
Выехать на небольшой уклон, остановиться и включить ручник	То, что в подвешенном состоянии колеса не крутятся — это хорошо. Но нужно убедиться, что ручник держит машину и при воздействии силы тяжести.

Если проверка показала, что ручник все равно не держит, даже если трос был натянут четко согласно инструкции, вероятно ручник попросту износился и требуется замена троса.

Признаки необходимости замены

Не редко на ВАЗ 2114 трос ручного тормоза ржавеет, в результате чего он обрывается или ослабевает настолько, что никакая подтяжка уже не сможет вернуть его прежнюю функциональность.

При первых же признаках износа троса следует подумать над его заменой. Проявляться эта проблема может следующим образом:

• Ручник не способен выдерживать нужную тягу;
• Барабанные тормозные механизмы перегреваются;
• При натяжении рычага стояночного тормоза трос не реагирует на ваши действия;
• Оболочка троса серьезно износилась.

Для проверки работоспособности ручного тормоза достаточно осуществить одно простое действие. Поставьте машину на ровную площадку, включите ручной тормоз, выйдите из автомобиля и попробуйте толкнуть как следует. Если началось движение, трос умер и нуждается в срочной замене.

Стояночный тормоз винт-гайка

Такие тормозные механизмы для стояночного тормоза применяются в ряде зарубежных автомобилей. Ниже приводится конструкция и принцип работы стояночного тормоза, применяемого на автомобилях Вольво.

При подъеме рычага стояночного (ручного) тормоза трос перемещается относительно оплетки, опирающейся на кронштейн 9 и за рычаг 8 поворачивает вокруг оси вал 7, на другом конце которого расположена пластина 6 с тремя коническими гнездами переменной глубины. В каждом гнезде находится шарик 11. Вместе с кольцом 10 эти детали образуют механизм, который при проворачивании за­ставляет вал 7 перемещаться в осевом направлении. Конические гнезда выполнены так, что первоначально большое, по отношению к вращательному, осевое перемещение, становится малым тем самым увеличивая передава­емое усилие. Осевое перемещение вала 7 передается на головку винта 5, который, сжи­вая пружину 12, через гайку 4 передает усилие поршню 3, смонтированному в плаваю­щей скобе 13, и вместе со скобой, действуя через тормозные колодки 2, зажимает тор­мозной диск 1.

Эффект саморегулирования стояночного тормоза происходит за счет то­го, что по мере износа пары «тормозные колодки — тормозной диск» появляется увели­ченный зазор и, не встречая сопротивления, вал 7 проворачивает винт 5 относительно гайки 4, что приводит к уменьшению зазора между тормозными колодками и диском. Пара «винт-гайка» (поз. 5 и 4) имеет люфт в резьбовом соединении, что позволяет тор­мозному механизму освободить тормозной диск, когда стояночный тормоз не задейст­вован.

Рис. Механизм стояночного тормоза: 1 – тормозной диск; 2 – тормозные колодки; 3 – поршень; 4 – гайка; 5 – винт; 6 – пластина; 7 – вал; 8 – рычаг; 9 – кронштейн; 10 – кольцо; 11 – шарик; 12 пружина; 13 – плавающая скоба

Привод стояночного тормоза осуществляется обычно через трос его натяжением рукой от рукоятки рычага, однако некоторые автомобили могут иметь ножное педальное управление стояночным тормозом. Примером может служить автомобиль Фаэтон фирмы Фольксваген.

Привод троса педального управления состоит из педали, барабана, тросов торможения и растормаживания, петлевой пружины.

Прилагаемая к педали сила передается тросом на уравнитель, расположенный под днищем автомобиля. Уравнитель распределяет приводное усилие между двумя тросами, приводящими в действие задние тормозные механизмы.

Рис. Привод тросового стояночного тормоза барабанного типа: 1 – педаль стояночного тормоза; 2 – барабан; 3 – петлевая пружина; 4 – крепление наконечника троса; 5 – пластмассовая пружина; 6 – трос торможения; 7 – трос растормаживания; а – затормаживание; б — растормаживание

При нажатии на педаль тормоза петлевая пружина прижимается к барабану, увеличивая силы трения о него и противодействуя перемещению педали в обратном затяжке тормоза направлении. В результате производится практически бесступенчатое и бесшумное фиксирование педали. Нажатие на тормозную педаль вызывает поворот барабана и натяжение троса торможения.

Чтобы разблокировать стояночный тормоз, необходимо рукой нажать на специальный рычаг. При нажатии на рычаг устройства растормаживания наконечник его троса подтягивается вверх. В результате петлевая пружина разжимается, освобождая при этом барабан, и педаль возвращается в исходное положение. Этот принцип позволяет производить растормаживание с минимальными усилиями.

Рис. Схема работы петлевой пружины: а – затяжка тормоза; б — растормаживание

Педальное управление может быть и сегментного типа. Педаль 1 стояночного тормоза соединена с тросом через зубчатую рейку 9. Одна сторона зубчатой рейки жестко связана с тросом 13. Зубчатая рейка ходит в направляющем рычаге 8, который шарнирно соединен с зубчатым сегментом 3. Направляющий рычаг прижимается к зубчатой рейке под действием нажимной пружины 7 и стопорит рейку на педали стояночного тормоза. Этим обеспечивается жесткая связь между педалью и тросом.

При нажатии педаль приводит трос стояночного тормоза 13. В нажатом состоянии педаль фиксируется храповиком 4, который входит в зацепление с зубчатым сегментом 3, неподвижно соединенным с педалью. Храповик подвижно закреплен на кронштейне педали и прижимается к зубчатому сегменту пружиной. При зафиксированной педали приводной трос остается натянутым. Через разжимной механизм натянутый трос прижимает обе колодки стояночного тормоза к тормозному барабану и автомобиль удерживается стояночным тормозом.

Почему на ВАЗ 2107 не работает ручник

Как и любая другая деталь или механизм, трос ручника имеет свойство изнашиваться и приходить в негодность. Стояночный тормоз на ВАЗ 2107 включается при помощи рычага, располагающегося в средней части автомобиля между сидением водителя и пассажира.

Периодически трос ручника следует подтягивать, так как он ослабляется, что приводит к снижению эффективности функционирования устройства. Причины, по которым может не функционировать ручник на «семерке», обусловлены следующими факторами:

• Избыточное растяжение троса.
• Повреждение троса.
• Неисправность тормозного механизма в барабанах задних колес.

При продолжительной эксплуатации автомобиля, когда постоянно используется ручной тормоз, владельцы сталкиваются с необходимостью периодически восстанавливать натяжение троса. С течением времени рассматриваемое устройство растягивается, и натягивать его становится некуда. Единственный выход из ситуации – это поменять изделие на новое. Производить работы по замене троса ручника рекомендуется на смотровой яме, но можно обойтись и без нее.

Меняем трос ручника

Замена тросика ручника на автомобиле ВАЗ 2107 начинается с того, что первоначально необходимо демонтировать тормозные барабаны задних колес

После демонтажа тормозных барабанов следует обратить внимание на состояние задних тормозных колодок и рабочих цилиндров. Наличие следов утечки жидкости будет говорить о том, что механизмы также нуждается в ремонте

О том, когда нужно менять трос ручника, каждый владелец своего автомобиля решает в индивидуальном порядке. Все зависит от степени изношенности троса. Процедура замены тросика стояночного тормоза подразделяется на 2 этапа: демонтаж и установка, а также регулировка натяжения.

Алгоритм замены следующий:

1. После того, как задние колеса и тормозные барабаны будут демонтированы, необходимо спуститься в смотровую яму, и отыскать регулировочный шток натяжения. Этот шток оснащается пружиной, которую следует демонтировать при помощи отвертки.
2. Вывинчиваются обе гайки, после чего демонтируется регулировочная планка. Далее осуществляется демонтаж заднего и переднего тросика ручника.
3. Используя гаечный ключ, требуется вывинтить две гайки крепления двух кронштейнов. Эти кронштейны не дают тросику упасть. Под гайками располагаются гровера, которые предотвращают самостоятельное их выкручивание.
4. После этого следует снять задние тормозные барабаны и демонтировать пружинки, посредством которых фиксируются тормозные колодки. Колодки можно также заменить, если они имеют чрезмерную степень износа.
5. Далее необходимо потянуть за тросик, чтобы вывести его из зацепления с кронштейном, в который он упирается.
6. Демонтируются тормозные колодки. Обе колодки на колесе извлекать не нужно. Для замены заднего тросика понадобится извлечь только одну заднюю тормозную колодку.
7. Теперь следует с обратной стороны тормозного щита обеих колес выкрутить по два фиксирующих болта. С их помощью осуществляется фиксирование наконечника троса. После вывинчивания этих двух болтов, следует потянуть за трос, как показано на фото ниже.
8. Используя ключ на 10, необходимо вывинтить кронштейны крепления переднего троса. После вывинчивания болта, следует аккуратно извлечь ролик. Чтобы извлечь ролик, нужно в направлении наконечника прокатить его вперед.
9. Чтобы снять переднюю часть устройства, нужно потянуть за изделие, чтобы вывести его из конструкции кронштейна и промежуточной опоры.
10. Вслед за этим нужно выбраться из ямы, и перейти в салон автомобиля. Ручник при выполнении работ должен находиться в крайнем нижнем положении. В салоне следует вывинтить два винта крепления облицовки рукоятки.
11. Под облицовкой располагается 4 болта, которые следует вывинтить. После их вывинчивания понадобится демонтировать рукоятку вместе с передним тросом.
12. Чтобы отсоединить крепление тросика от рукоятки, понадобится при помощи пассатижей вынуть небольшой шплинт, с помощью которого закреплено устройство к рукоятке ручника.
13. После этого устройство можно полностью демонтировать из автомобиля, а вместо него установить новый тросик. Процесс установки обоих изделий выполняется в порядке обратном снятию. После этого следует закрепить их, и приступить к процедуре регулирования натяжения.

Регулировка ручного тормоза ВАЗ 2107

Регулировку ручного тормоза следует выполнять не только периодически, когда пропадает стояночный тормоз, но еще и после замены тросика. Для того чтобы отрегулировать натяжение тросика, потребуется взять следующие инструменты:

• пассатижи;
• два ключа на 13;
• балончик смазки WD-40.

Трос ручника (инструкция) — бортжурнал Лада 2114 2008 года на DRIVE2

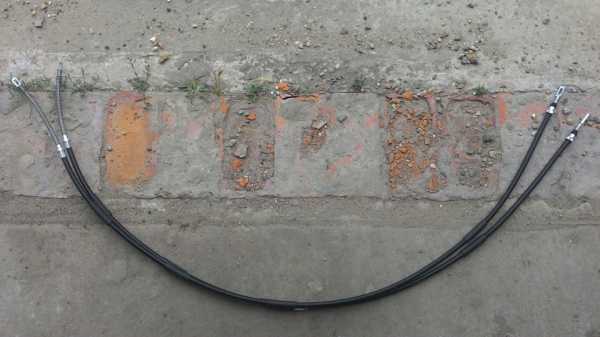

Привет всем. Решил в выходной заменить тросы ручника, попросил друга который работает на складе зап.частей привести тросы для 14. И так тросы у меня, приступаем.

Для снятия тросов нам необходим следующий инструмент : 1.Щетка по металлу 2.WD-40 3.Ключи на 10,12, 13, баллонный (хз почему так называется) 4.Отвертка и молоток 5.трос ручника 2 шт (в отличии от классики, тут каждая сторона сама по себе)

Полный размер

12

Поехали, залезаем под авто, снимаем глушитель с подвесных резинок, отодвигаем его в сторону для доступа к уравнительной планки, вооружившись щеткой по металлу чистим шпильку, далее обрабатываем это все WD-40 и даем постоять

Полный размер

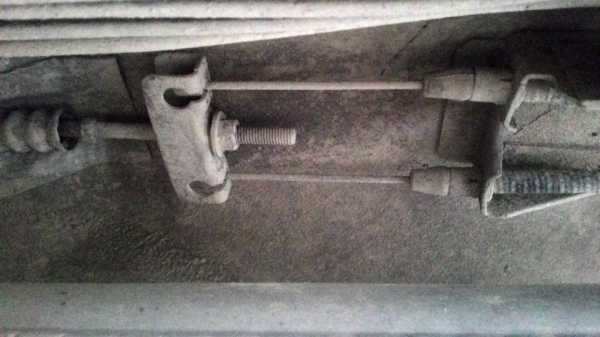

уравнительная планка

, в это время лезем в район задних колес, (перед входом в задний барабан, трос крепиться к балке). Чистим обе шпильки (слева и справа) и обрабатываем WD-40.

Полный размер

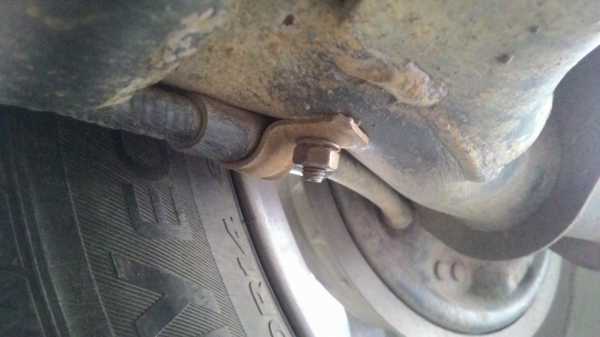

крепление на балке

Берем ключ на 13, запасаемся терпением и идем откручивать гайку с уравнительной планки.

Как только вы победили данный узел, снимайте саму планку с тросов и идите обратно к балке,

Полный размер

4

Полный размер

уравнительная планка снята

смело отвинчивайте две гайки ключом на 10. После этого вытаскиваете тросы по очереди из направляющих, и оставляете висеть так. Вылазим из под авто, берем баллонный ключ и срываем болты с задних колес, не забыв поставить противооткатные устройства под передние колеса, а машину на первую скорость, ставим авто на домкрат, откручиваем ослабленные колесные болты, и снимаем колесо. Перед вами барабан, вооружившись щеткой по металлу, тщательно очищаем ось от ржавчины и накипи

Полный размер

барабан

потом берем молоток и слегка бьем по направляющим шпилькам, теперь ключом на 12 откручиваем шпильки, вкручиваем их в другие отверстия с резьбой,

Полный размер

6

они рассчитаны именно для снятия барабана, равномерно закручивая шпильки вы тем самым упрете их в полуось, об которую они и будут толкать барабан в сторону снятия, но ! не стоит полагаться только на них, иногда барабан настолько сильно прикипает что одними шпильками делу не помочь, в таком случае вооружайтесь деревянным бруском и через него ударами кувалды сбивайте барабан в сторону снятия.

Полный размер

барабан снят, осталось выкрутить направляющие шпильки

После того как барабан окажется снятым, выкручиваем обратно шпильки и производим чистку и осмотр самого барабана на дефекты. Ну а дальше все просто, с помощью отвертки отодвигаем распорный рычаг в сторону полуоси, скидываем с него «серьгу» троса и вытаскиваем сам трос. Далее в обратном порядке цепляем новый. У меня в этом тоже возникли проблемы, как оказалось тросы бывают двух видов, под старые и новые уравнительные планки, свою уравнительную планку я вам показывал ранее, сейчас покажу якобы нового образца

новый образец

разница в способе крепления троса. Ну а трос друг мне привез естественно нового образца,

Полный размер

трос нового образца

ну да не беда, «фортуна рулит» как говорит один из моих друзей. Убираем лишние «сережки» и трос становится старого образца

Полный размер

10

А далее, незнаю кто как это делает, но надо натянуть уравнительную планку на натяжитель ручника, я делал так, цеплял планку за концы тросов, брал веревку продевал через уравнивающую планку, оба конца веревки отдавал другу который стоял спереди авто, друг садился на «жопу ровно» около переднего бампера авто, упирался ногами в передние колеса и тянул, ну а я в свою очередь накидавал шайбу и закручивал гайку. Гайку следует крутить, тем самым натягивая тросы, и разводя колодки в барабанах, до момента пока ручник в салоне будет делать всего 3ри щелчка. Ну и наконец, фото причины замены моих тросов

Полный размер

старый трос

www.drive2.ru

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.

Демонтажные работы

• Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
• Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
• Поставьте рычаг ручника до упора вниз.
• Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
• Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
• Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.
• Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
• Снимите колодку.
• От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.
• На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
• Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
• Вытягивайте трос из отверстий через тормозные щитки.
• От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности. Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
• Соберите всю разобранную конструкцию колеса.
• Проложите трос по подвеске через оболочку, и закрепите болты.
• Подтяните ручник в салоне.
• Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Заключение

Когда будет полностью закончен монтаж и проведена прокачка, регулировка тормозов, осмотрите внимательно все узлы, затяните резьбовые соединения. И после первого же выезда на дорогу вы почувствуете разницу с прежним торможением. Оно будет намного эффективнее, автомобиль станет устойчивее.

Надо признать, что такая доработка необходима, и ГИБДД должны разрешить ее, правда, с оговорками. Колхозить нельзя, хотя бы приемку работы и разрешение на эксплуатацию должен выдавать опытный мастер. Конечно, это мечты, такому не бывать. Поэтому приходится пока что проводить переделки исключительно на свой страх и риск.

Но факт – тормоза дисковые задние на ВАЗ-2114 эффективные и надежные. И от их установки вы только выиграете, обезопасив себя, своих пассажиров и пешеходов.

• Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье – выходные дни).
• Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
• Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
• Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
• Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.
