Самостоятельно снимаем торпедо с ваз 2113, 2114 и 2115

Снимаем торпеду (панель приборов) на ВАЗ 2114

К «торпеде» предъявляются три ключевых требования:

1. Функциональность – она должна включать все необходимые рычаги управления, кнопки и индикаторы для контроля за состоянием автомобиля;
2. Эргономичность – все функциональные элементы «торпеды» должны быть размещены так, чтобы их использование было удобно для людей разного роста и комплекции;
3. Дизайн – по тому, как выполнена панель приборов, можно определить класс автомобиля. В дешевых моделях, как правило, разработчики не отдают должного внимания визуальной привлекательности и качеству используемых материалов, тогда как отличительной чертой всех дорогостоящих машин является красивая, детально продуманная «торпеда».

Стоит отметить, что дизайнеры, работающие над приборной панелью ВАЗ 2114. постарались на славу. «Торпеда» четырнадцатой выполнена по современным европейским стандартам. Она изготовлена из качественного износоустойчивого пластика, который не теряет свой внешний вид даже спустя нескольких лет эксплуатации автомобиля, а дизайн «торпеды» вызывает положительные эмоции даже у тех, кто пересел на ВАЗ 2114 после иномарки.

Приборная панель автомобилей ВАЗ 2115 и ВАЗ 2113 во многом идентичны с «торпедой» четырнадцатой, так что все приведенные в данной статье инструкции можно использовать и для вышеуказанных моделей.

ТЮНИНГ ПРИБОРНОЙ ПАНЕЛИ

Если вы хотите каким-то образом улучшить внешний вид приборной панели или сделать ее функциональной, то можно выполнить ее тюнинг.

Самым распространенным видом тюнинга приборной панели является установка новых ламп в подсветке приборов или установка дополнительного освещения. Чаще всего, замена ламп производится на лампы с другим цветом светового потока (например, зеленого или синего). Подбор цвета должен быть таким, чтобы он не раздражал глаза, особенно в темное время суток. Дополнительное освещение применяют, в основном, для нижней части панели в ногах. Для этого можно купить уже готовый набор светодиодов и подключить их к бортовой сети автомобиля.

Другой способ тюнинга подразумевает изменение внешнего вида шкалы приборов. Для этого, на цветном принтере можно распечатать уже готовые решения, приклеить к жесткому картону и установить вместо старой шкалы. Стоит учитывать то, что освещение новой шкалы может немного отличаться от заводского. Поэтому, важными критериями будут цвет шкалы и материал, к которому его приклеят.

Более серьезная модернизация предполагает изменение внешнего вида самой панели. Для этого ее можно покрасить или обтянуть новым материалом. Если вы решили обтянуть панель, то применяйте для этого только разрешенные материалы. Под запретом находятся обычная ткань и мех, так как они являются легко воспламеняемыми. Цвет обтяжки стоит выбирать в соответствии с общим фоном салона. Прекрасно смотрится комбинация сразу двух цветов (например, бежевый и коричневый).

Если вы решили окрасить панель в другой цвет, то ее необходимо снять. После этого она зачищается с помощью наждачной бумаги и обезжиривается. Первым делом наносится специальный герметик, а после него автомобильная краска. Не используйте покрасочные материалы, которые имеют повышенную чувствительность к большим температурам. Если окрасить пластик какой-либо другой краской, то при длительном стоянии автомобиля под солнцем, краска расплавится и попросту отойдет. Другая неприятность может подстерегать вас при мойке панели – обычная краска имеет свойство стираться обычной водой, еще лучше – мыльной. Будьте готовы к тому, что первое время в салоне будет пахнуть краской.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2114 как подготовить к зиме

Лада веста какой бензин 92 или 95. Рекомендации завода производителя

Как поменять щётки на генераторе ваз

Схема электропроводки на ваз 2106, цветная, с описанием, в хорошем качестве

Как слить бензин с ваз 2110, несколько простых рекомендации

Чем и как промыть систему охлаждения ВАЗ

ВАЗ 2111 не работает бензонасос, причины неисправности

Инжектор на ваз

Приборная панель ВАЗ 2114

На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами. И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:

1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
2. В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
4. В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
5. В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.

Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.

Модификации панелей, специальные детали

У каждого владельца ВАЗ 2114 наступает момент, когда ему надоедает каждый день видеть заводскую панель приборов и возникает желание установить новую, усовершенствованную модификацию. Эта инструкция позволит максимально качественно выполнить поставленную перед вами задачу без обращения в пункты технического обслуживания.

Если вы хотите, чтобы в вашем салоне все было по высшему разряду, обратите внимание на современные модели торпеды, на которых спидометры выполнены в цифровом виде.
Их производит и продает, правда за весьма существенную цену, компания «Гамма». Однако стоимость окупается уникальными внешними данными, позволяющими выполнить панель приборов таким образом, чтобы она отвечала всем требованиям современного стиля

В промежутке после того, как вы произвели демонтаж панели приборов, но еще не приступали к установке новой, задумайтесь о возможности ее украшения, чтобы придать ей максимальную индивидуальность

Не стоит забывать и о старой панели, которую вы извлекали с такой осторожностью. Если на ней нет видимых трещин, можно будет продать ее в интернете примерно за 1/3 стоимости новой торпеды

Следовательно, таким образом, вы возвращаете себе часть денег, отданных за приобретение новой детали в салон автомобиля. Если вы всерьез задумаетесь о том, как сделать свою панель не похожей на другие, прикрепите неоновую подсветку или выполните иллюминацию, которая поможет сделать стандартную заводскую подсветку более разнообразной.

Помните, что когда вы занимаетесь крепежом панели, особое внимание стоит уделить не только шкале и стрелкам, но и кнопкам, которые располагаются на ней. Конечно, не стоит лепить освещение где придется, тут также необходимо соблюдать строгие пропорции, ведь яркие огоньки в любом случае будут отвлекать вас на протяжении пути

Особенно если по необходимости придется неоднократно ездить по сложным участкам трассы.

При желании сделать панель совершенной, займитесь созданием более тщательной шумоизоляции. Чтобы провести упомянутую работу в автомобиле ВАЗ 2114, понадобится приобрести специальные материалы. Но лучше всего, если эту задачу вы будете делать параллельно с заменой панели. Ведь если вы уже установили новый вариант, придется заново все откручивать.

Приветствую вас друзья на сайте ремонт автомобилей своими руками. В силу различных ситуаций возникает такой момент, когда надо поменять приборную панель.

И в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять панель приборов на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура многие владельцы авто все таки предпочитают обращаться к услугам мастеров, то есть, на станцию техобслуживания.

Но многие автолюбители по различным причинам предпочитают делать ремонт ВАЗа
самостоятельно, поэтому в этой статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно панель приборов доносит до водителя полезную информацию во время движения автомобиля или стоянки при заведенном двигателе.

Поэтому нужно к этому процессу отнестись со всей серьезностью, что бы при установке не забыть подключить какой нибудь важный прибор.

Стоит еще отметить, что составляет в пределах 15 тысяч рублей, поэтому здесь каждый решает сам стоит ли производить замену или нет.

Хотя бывают такие ситуации, когда без замены просто не обойтись, например, машина попала в аварию или на ней имеются какие то крупные трещины.

Тюнинг торпеды ваз 2114

Сказать что салон 2109 неприглядный – не сказать ничего. Просто отвратительный Что низкая панель, что высокая — все страшное и неудобное. Низкая годится только для любителей реставрации и стиля, высокая только на свалку. Машина мне досталась с низкой панелью да ещё и под стремной скрипучей накладкой прикрученой строительными саморезами. Естественно долго мириться с этим я не мог и стал присматривать себе панель 2114 и попутно листать драйв, готовится материально и теоретически так сказать. Все покупалось по отдельностью (парариз, приборка, коса) и максимально дёшево, но в лучшем виде. Панель с пластиковым верхом (гладкая) и приборка vdo 2 окошка. В установке самой панели нет ни каких проблем — снял-поставил, а вот с проводкой придётся помудрить. Но не об этом сейчас.

Все хорошо в панели 2114 но очень неудобно расположение магнитолы возле ручки кпп и нет подстаканников, а я к ним так привык в Акценте. В дальних разъездах и ранних подъемах крайне необходимая опция) Так и было придумано – врезать подстаканники от акцента в бороду вместо пепельницы.

Наши руки не для скуки, и уж точно не поднимутся за банальщину. А за оригинальные идеи всегда двумя руками)

Итак, на авито нахожу рамку от акцента

Хундай Акцент 2 поколение

И каково же было моё удивление когда увидел что управление печкой у него тросиковое! Естественно появляется мысль заменить древние рычажки заслонок печки на более современные крутилки, попутно разгладив все морщины-сборники пыли. Примерка показала что консоль акцента была создана для того чтобы её колхозили в четырку!

За дело!

Примерка

Пайка

Важно! Здесь хочу отметить что накладка акцента сделана из абс пластика, а 2114 из полипропилена, соответственно спаять их не получится! Очень долго мучился но это бессмысленно. Единственное что было можно и нужно сделать прутиками полипропилена – заполнил швы и максимально свёл поверхности (можно использовать обрезки панели- отлично плавятся) чтобы минимизировать слой шпаклевки, закрепил части между собой супер клеем (акиф)

Далее была шпаклевка, выведение линий и грунт (использовал грунт-эмаль по пластику цвет графит). Ну и зашкурил всю накладку, так как новые детали гладкие а заводская шершавая, да и изначально хотел чёрный глянец Далее запаял заглушку под ручником, зашкурил и загрунтовал

В грунте

Выглядит отлично!

Ну и наконец в краске:

Тоннель в двух цветах

Лакшери

По итогу получилось просто сказка – лучшие инженерные решения в моей девятке) •Магнитола на правильном месте. Удобно переключать и мне и пассажиру •Подстаканники снизу. Впринципе, если аккуратно включать 1-3 передачи то ручка даже до них не достаёт. Если дерзко — то бьешь по рамке подстаканников, но не критично. •Крутилки печки. Так у Акцента другое устройство заслонок, естественно указатели на панели не соответствуют реальному положению при установке на 09 печку. Во первых — на девятке 3 положения моторчика печки а на акценте 4. Чтобы не менять резистор я просто замкнул 3 и 4 положение на один провод. Во вторых — заслонка горячий-холодный воздух — шкала на панели больше чем ход заслонки в печке. Ну и последнее — регулировка стекла и середина-ноги — во первых вообще не совпадает, во вторых у девятки это регулируется отдельными заслонками и отдельными тросиками. Не долго думая заслонку середина-ноги я оставляю на правой крутилке, а стекло креплю к нижнему рычажку (в акценте — воздух из салона/с улицы) Изначально планировал на него повесить краник печки, но тот отказался повиноваться. В общем и целом всё что нужно работает, всё красиво и удобно

Источники

• autovaz-2114.ru/dashboard/snimaem-torpedu-panel-priborov-na-vaz-2114/
• vsepoedem.com/story/panel-vaz-2114-vozmozhnye-varianty-modernizacii
• bumper.guru/klassicheskie-modeli-vaz/tyuning/panel-priborov-vaz-2114-tyuning.html
• drive2.ru/c/555322642333172833/

Как разобрать панель ваз 2114 – Автомастер

Многие автовладельцы не знают, как снять приборную панель на ВАЗ 2114.Мы подскажем, как это правильно сделать. Обычно снимается панель приборов для замены печки, снятия комбинации приборов, уплотнения сопл печки, проклейки и т.п.

Порядок выполнения снятия:

Разберемся, как снять торпеду на ВАЗ 2114. При помощи отвертки с крестообразным наконечником аккуратно отворачиваем 3 самореза (верхний, средний и нижний) крепления левого экрана консоли.

Далее снимаем саму накладку и выступ, находящийся в нижней части, затем выводим из кронштейна кузова.

Отворачиваем с помощью крестообразной отвертки следующие пять саморезов, которые располагаются в правой накладке консоли, потом снимаем сам экран.

Затем отсоединяем клемму отрицательного провода от аккумуляторной батареи.

Если в машине установлен радиоприемник, то извлекаем его, также отсоединяем колодку его жгута проводом или снимаем контейнер-заглушку из щитка.

Далее колодку жгута проводов нужно отсоединить от прикуривателя. Также нужно вынуть патрон лампы подсветки пепельницы. Потом снимаем рукоятку с рычагов, аккуратно поддев ее узкой отверткой.

Следующий шаг — снятие рукоятки выключателя вентилятора отопителя. Для этого необходимо потянуть ее на себя или поддеть отверткой.

Поддев заглушку, снимаем ее и откручиваем саморез, находящийся под ней.

Далее откручиваем два самореза самого нижнего крепления накладки.

Потом снимаем накладку приборной панели.

Теперь помечаем, в каком порядке подсоединяются колодки жгута проводов к выключателям, и их отсоединяем.

Кладем уже полностью снятый приборный щиток и откручиваем болты крепления рулевой колонки. С помощью той же отвертки откручиваем два самореза, как показано на фотографии.

При помощи ключа на 8 мм также откручиваем 2 самореза самого нижнего крепления кронштейна к приборной панели.

Далее откручиваем саморез крепления световода при помощи крестообразной отвертки и снимаем световод.

Затем откручиваем саморезы, на которых держался блок управления отоплением, а также снимаем патроны ламп с его обратной стороны.

После чего снимаем декоративную вставку, но лишь после того, как сняли все ее внешние детали.

Гайки под номерами один и два откручиваем ключом или плоскогубцами (на 21 см).

Затем нужно вынуть лампу, отвечающую за подсветку гидрокорректора.

Теперь осталось просто снять панель приборов. Все, теперь Вы знаете, как снять панель приборов на ВАЗ 2114 (ВАЗ 2115).

Как снять торпеду ВАЗ 2114. Пошаговая инструкция

Внешний вид классической торпеды в ВАЗ 2114

Торпедо – это современное название приборной панели. Изначально оно использовалось для иностранных автомобилей, но сегодня это наименование используется автомобилистами в странах СНГ.

Торпедо в автомобиле ВАЗ 2114 – это разборная металлическая конструкция, в которой присутствуют пластиковые элементы. Также в ней используются полимерная пленка и полимерная пена, которыми обтянуты некоторые органы управления.

В панель приборов входит множество контрольных приборов и элементов управления.

Снятие торпедо может понадобиться в том случае, если владелец ВАЗ 2114 хочет поменять радиатор отопителя или даже всю печку. Чтобы добраться до этих деталей, непременно придется разобрать торпедо. В зависимости от цели, разбор может быть полным и не полным.

К примеру, для демонтажа радиатора отопителя требуется только частичное снятие некоторых элементов. При некоторых кузовных работах обязательным условием является снятие торпедо, так как конструкция может повредиться во время ремонта.

Разбор конструкции требуется и тогда, когда автомобилист решает повысить шумоизоляцию в салоне автомобиля – для этого необходимо уплотнить колесные арки, капот, двери и приборную панель.

Поэтапный демонтаж приборной панели

Независимо от количества демонтированных деталей, для разбора торпедо требуется следующий инструмент:

• Несколько видов отверток (плоская и крестовая);
• Набор ключей;
• Фонарь;
• Клеящая основа, которая требуется в том случае, если планируется уплотнение панели.

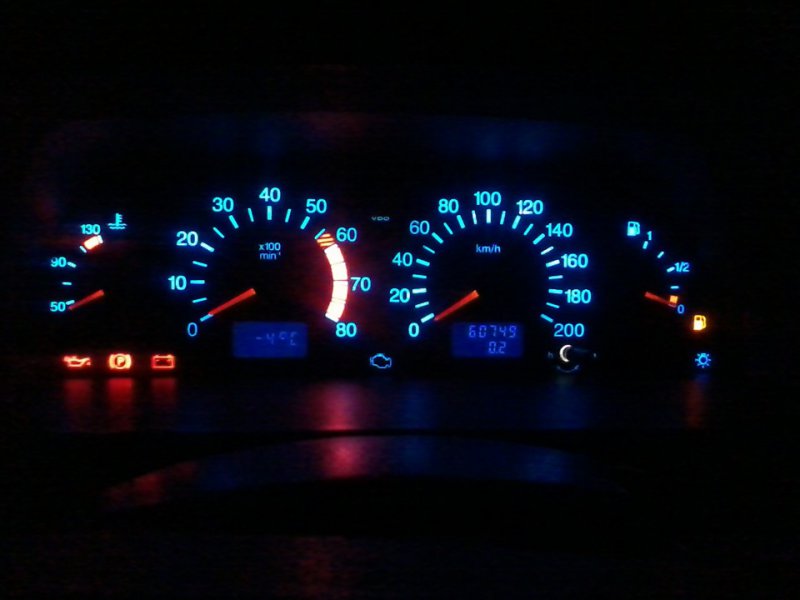

Изменение цвета подсветки

Самостоятельно можно изменить цвет подсветки.

Подобный тюнинг можно охарактеризовать следующим образом:

Проводится демонтаж штатной панели приборов. Данная работа предусматривает лишь откручивание нескольких шурупов, отщелквание фиксаторов и отсоединение фишек. После этого можно полностью извлечь панель для удобства работы.
После этого она разбирается. Разборка также довольно проста.
Конструкция имеет источник света, который в данном случае будет заменяться. Замена довольно проста, главное подобрать наиболее подходящий диод. В некоторых случаях придется пользоваться паяльником.
Проводим замену диодов на те, которые имеют нужный нам цвет.
Проводим обратную сборку и установку панели приборов

Достаточно важно проверить показание приборов после завершения работы.

В целом процесс довольно прост в исполнении. Поэтому многие решают несколько обновить салон своего автомобиля именно этим способом.

Самостоятельно снимаем торпедо с ВАЗ 2113, 2114 и 2115

Обычно снятие торпедо для автолюбителя не составляет труда. Но всё меняется, когда речь заходит об автомобилях ВАЗ. По какой-то причине конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели превратилось в чрезвычайно сложную задачу. Так можно ли снять торпедо самостоятельно? Можно. О том, как это сделать, сегодня и пойдёт речь.

Устройство торпедо

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборная панель автомобиля ВАЗ 2115

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Схема основных элементов торпедо ВАЗ 2115

Как снять панель приборов с ВАЗ 2115

Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115. Но прежде чем приступать к работе, следует запастись всем необходимым.

Последовательность операций при снятии торпедо с ВАЗ 2115

1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли. Левая боковина консоли ВАЗ 2115 снимается крестовой отвёрткой
2. После этого нижний край боковины аккуратно извлекается из кронштейна.
3. Правая боковина консоли держится на пяти саморезах, которые тоже откручиваются крестовой отвёрткой. После этого боковина аккуратно снимается. Правая боковина консоли ВАЗ 2115 крепится на 5 саморезах
4. Теперь снимаются ручки, установленные на рычагах печной заслонки. Это делается вручную. Ручки отопителя ВАЗ 2115 снимаются вручную
5. Далее снимается ручка с регулятора оборотов вентилятора. Для снятия её достаточно потянуть на себя. Ручку вентилятора ВАЗ 2115 достаточно потянуть на себя
6. Крестовой отвёрткой выкручиваются саморезы, удерживающие на кронштейнах приборную панель. Таких саморезов 4 (2 слева от панели, 2 справа). Саморезы из кронштейнов панели ВАЗ 2115 выкручиваются крестовой отвёрткой
7. Ещё 4 самореза расположены у окошка приборного блока (2 под окошком и 2 над ним). Они также выкручиваются крестовой отвёрткой. Саморезы из-под приборного окна ВАЗ 2115 извлекаются крестовой отвёрткой
8. Над окошком приборного блока, справа, находится небольшая заглушка. Она поддевается плоской отвёрткой и извлекается. Под ней расположен ещё один саморез, который выкручивается крестовой отвёрткой. Заглушка самореза на торпедо ВАЗ 2115 поддевается плоской отвёрткой и извлекается
9. После удаления всех саморезов накладка приборного блока снимается. Для этого её достаточно немного выдвинуть на себя.
10. За накладкой находятся провода, которые извлекаются из гнёзд вручную. Все приборные провода ВАЗ 2115 отключаются вручную
11. После отключения проводов необходимо ключом на 13 открутить 2 болта на рулевом кронштейне. Гайки на рулевых кронштейнах ВАЗ 2115 откручиваются рожковым ключом
12. Далее с помощью ключа на 8 откручиваются гайки на нижнем креплении кронштейна. Гайка на кронштейне панели ВАЗ 2115 откручивается рожковым ключом
13. После этого блок управления аккуратно извлекается из панели, открывается доступ к крепёжным гайкам на поперечинах торпедо.
14. Далее с помощью крестовой отвёртки откручивается последний внешний саморез, удерживающий торпедо на левой поперечине. Последний саморез, удерживающий торпедо ВАЗ 2115 находится у водительской двери
15. После выкручивания последнего самореза торпедо снимается. Торпедо ВАЗ 2115 снимается

Видео: снимаем приборную панель с пятнашки

Если коротко — нет. Приборная панель на ВАЗ 2115, 2114 и 2113 имеет ряд конструктивных особенностей, которых нет на других машинах. У неё слишком длинные поперечины, крепёжные кронштейны и боковины консоли. Ничего подобного нет даже на других моделях ВАЗ, не говоря уже об иномарках. Но следует отметить, что автовладельцами часто практикуется обратная замена. В частности, торпедо с ВАЗ 2114 успешно можно поставить на ВАЗ 2109. Но в этом случае приходится подрезать боковины консоли, а на кронштейнах сверлить новые крепёжные отверстия.

Важные моменты по части замены

снимая правую боковину консоли, следует проявлять осторожность. За ней находятся провода, которые легко зацепить боковиной и повредить

Так что перед снятием этой крышки следует снять с аккумулятора минусовую клемму. Также следует выключить автомагнитолу, вытащив её колодку из общего жгута проводов, находящихся за верхней приборной панелью;
снятие пластиковых ручек с рычагов печки может вызвать серьёзные трудности. Дело в том, что на рычагах печки есть выступы (сверху и снизу), а на ручках — отверстия. При надевании ручки она защёлкивается на рычаге. Единственный способ снять её — поддеть плоской отвёрткой так, как это показано на рисунке. Но поддевая ручку отвёрткой, не следует разгибать её слишком сильно: пластик очень легко ломается;

Ручки на рычагах печки ВАЗ 2115 можно снять с помощью плоской отвёртки

СОСТАВЛЯЮЩИЕ ПРИБОРНОЙ ПАНЕЛИ ВАЗ 2114

Прежде чем приступать к практической части, необходимо разобраться, что представляет собою приборная панель четырнадцатой.

ВАЗ 2114 относится к линейке автомобилей «Самара» второго поколения, которую Тольяттинский Автомобильный Завод выпускает с 2004 года. Все автомобили этого семейства комплектуются «торпедой» типа «европанель», для разработки который были привлечены зарубежные дизайнеры.

«Европанель» отличается высоким уровнем эргономичности – все её составляющие расположены в зоне свободного доступа, их использование не затрудняет водителю процесс управления автомобилем

Также немалое внимание уделено и комфорту переднего пассажира

Тюнинг приборной панели

Основным информационным элементом «торпеды» ВАЗ 2114 является приборная панель датчиков и индикаторов, которая расположена прямо за рулевым колесом.

Данная панель включает следующие элементы:

1. Стрелочные приборы – тахометр и спидометр. Посредством тахометра водитель получает информацию о режиме работы двигателя – стрелка указывает, какое количество оборотов силовой агрегат выдает в данный момент времени. На спидометр выводятся данные о текущей скорости передвижения четырнадцатой. Максимальная отметка на спидометре – 200 км;
2. Снизу стрелок тахометра и спидометра расположены электронные экраны: экран под спидометром отображает общий пробег автомобиля и данные о пробеге с последней контрольной точки, которую может выставить сам водитель. Экран под тахометром показывает время и температуру воздуха окружающей среды;
3. Между стрелочными приборами расположен датчик поворотов – при включении поворотников на приборной панели отображаются мигающие зеленым цветом стрелочки;
4. По центру приборной панели расположен индикатор «Check Engine» – который загорается, когда бортовой компьютер четырнадцатой обнаруживает какую-либо неисправность в работе двигателя. Рядом с ним – индикатор включения стоп-сигнала;
5. С левой стороны приборной панели находится датчик температуры жидкости в системе охлаждения силового агрегата, справа панели – датчик уровня топлива в бензобаке. Когда температура двигателя превышает критический показатель либо бак пуст, над датчиками загораются оранжевые лампочки;
6. Также на приборной панели расположен ряд индикаторов, указывающих следующую информацию: уровень масла, наличие незакрытых дверей, не пристёгнутые ремни безопасности, количество воды в бачке омывателя окон и износ тормозных колодок.

Торпеда ВАЗ 2114 также включает экран бортового компьютера автомобиля, который расположен в её центральной части. Посредством бортового компьютера водитель получает детальную информацию о режимах работы и возникающих неполадках в системах и коммуникациях четырнадцатой. Также на экран БК выводятся рекомендации по срокам следующего техосмотра.

Помимо информационных устройств на приборной панели расположены и функциональные элементы: рычаги включения поворотников, кнопки управления фарами и печкой, и системой обогрева окон.

Не лишена «торпеда» четырнадцатой и элементов комфорта, которые представлены прикуривателем, пепельницей, достаточно вместительным бардачком и нишей для хранения разнообразных мелочей, расположенной возле  рычага переключения передач.

Как снять панель приборов с ВАЗ-2114

До того, как окончательно снять приборную панель на ВАЗ-2114, нужно разобраться в конкретных комплектующих, которые придется демонтировать:

• ключевой компонент, на котором закрепляется БК, блок различных приборов, а также всевозможные клавиши, переключатели и прочие комплектующие;
• накладка, которая устанавливается на ВАЗ-2114 в основном для красоты, но также имеет выходы воздуховодов;
• заглушки;
• кронштейны;
• корпус пепельницы;
• поперечины;
• щиток;
• центральный кронштейн;
• экраны консоли.

Инструменты и материалы

Чтобы снять все необходимые элементы, вовсе не обязательно иметь в наличии какие-то дорогие инструменты или специальное оборудование. Достаточно, чтобы в гараже имелся стандартный набор отверток, а также инструкция по работе с ВАЗ-2114.

Последовательность операций при снятии торпеды с ВАЗ-2114

Для того, чтобы снять панель приборов с ВАЗ-2114, достаточно сделать все в соответствии с простой инструкцией, указанной ниже:

1. Используя крестообразную отвертку, выкрутите 3 самореза, закрепляющих на торпедо левый консольный экран. Рекомендуется обзавестись коротким инструментом, так как он намного удобнее.
2. Аккуратно выведите нижнюю часть накладки из кузовного кронштейна, демонтируя экран.
3. Удалите все саморезы, закрепляющие на панели консольный экран. При этом не забывайте постоянно страховать рукой накладку.
4. Снимите экран. При этом обязательно следите за тем, чтобы он не цеплялся за всевозможные жгуты.
5. Разъедините колодки, чтобы отключить от АКБ «массу». Если в транспорте используется магнитола, то в таком случае следует ее также отделить от основных проводов, извлекая соединительную колодку. Если же ее нет в автомобиле, достаточно будет извлечь из торпедо провода, удостоверившись в том, что на них есть заглушка. В обязательном порядке выключите прикуриватель, а также достаньте патрон с лампочкой, подсвечивающей пепельницу.
6. Снимите ручки со всех рычагов, которыми регулируются отопительные заслонки. Рекомендуется поддеть их какой-нибудь плоской отверткой, чтобы упростить выполнение процедуры. На рычаге есть специальный выступ, и когда устанавливается ручка, она объединяется с рычагом через него специальным отверстием. Именно поэтому, снимая ее, следует какой-нибудь тонкой отверткой ее подцепить и поднять, освободив от этого выступа.
7. Снимите тумблер электрического вентилятора (нужно его просто вытянуть из разъема).
8. Выкрутите все саморезы, закрепляющие торпедо ВАЗ-2114 к кронштейнам с обеих сторон.
9. Освободите щиток и накладку, удалив два самореза, расположенных в окошке возле приборного блока;
10. Достаньте заглушку и удалите саморез, который за ней расположен.
11. Уберите два самореза, которыми накладка удерживается в нижней части, после чего вытащите ее.
12. Пометьте провода, чтобы понять, к каким выключателям они идут, после чего отключите их.
13. Выкрутите все болты с рулевого кронштейна.
14. Выкрутите саморезы, удерживающие нижнее крепление кронштейна.
15. Снимите световод.
16. Уберите элемент, крепящий блок управления отоплением, после чего достаньте патроны, которые находятся сзади него.
17. Снимите декоративную вставку, удалив любые внешние комплектующие.
18. Уберите освещение гидрокорректора.
19. Ослабьте все крепежи панели, после чего вытащите болт, с помощью которого она закрепляется к поперечине, находящийся в левой части.
20. Осталось снять торпеду ВАЗ-2114.

Наглядно посмотреть, как снять панель приборов ВАЗ-2114, вы можете на видео:
