Штатная магнитола для автомобиля лада гранта

Каков функционал магнитолы?

То, что присутствует штатная магнитола в отечественной машине Лада Гранта Люкс и в Калине-2, причем устройства непрерывно совершенствуются. Особенностью магнитолы является ее глубокая посадка в штатное место, что сопровождается незначительными трудностями при ее извлечении. На большом монохромном дисплее отображается удобный интерфейс.

Отзывы владельцев свидетельствуют о наличии в качестве софта операционной системы на базе легендарной «Windows», потенциальные возможности которой увеличиваются путем прошивки. Доступно создание рабочего стола по образу бытового компьютера и подключение паутины интернета. Для этого следует применить 3g-модем.

Если потребуется ввести данные, то манипуляция может быть реализована посредством экранной клавиатуры. Собственной памяти недостаточно, поэтому для удовлетворения постоянно растущих запросов владельцев рекомендуется воспользоваться в качестве носителя SD-картой. Этот недостаток заключен в перечень причин, в связи с актуальностью которых, большинство автолюбителей отдают предпочтение выбору заграничного аппарата.

Для магнитолы Лада Гранта доступна удобная опция коммутации с мобильным телефоном. Это позволяет совершать звонки без необходимости доставать телефон из кармана. Требуется только активировать конкретную кнопку на дисплее устройства. Это своего рода расширенна функция «hands-free».

Не лишен приятных особенностей и радиоприемник. Если запрограммировать новостную волну, то устройство автоматически переключится на нее с любого другого канала во время начала вещания программы обозначенной тематики.

В стандарте LADA Granta магнитола с интегрированным в нее ЖК-дисплеем, способна поддерживать такие форматы файлов, как:

• устаревший «MP3»;
• «WMA»;
• «WAV»;
• видео-файлы, поддерживающие расширение «WMV».

Установка 1 din магнитолы в Гранту стандарт и норма

Что нужно для установки магнитолы в ВАЗ 2190:

• сама магнитола – она же головное устройство;
• плоская отвертка;
• прямые руки.

В статье рассматриваем только установку ГУ. Как поставить колонки читайте здесь.

Аббревиатуры и обозначения в тексте:

• ГУ – головное устройство;
• ММС – мультимедиа система;
• DIN (дин) – установочный размер для акустики в автомобиле.

Пошаговая инструкция по установке головного устройства

Потребуется:

1. узкая плоская отвертка либо пластиковая лопатка для монтажа акустики;
2. 1-din магнитола с рамкой.

Посадочное место в Гранте рассчитано на 1 din. Для работы с большими размерами на 2 дин потребуется выпилить перегородку и поставить декоративную рамку.

Шаг 1. С помощью плоской отвертки демонтируем пластиковую заглушку места магнитолы. Для этого аккуратно поддеваем ее по краям и тянем на себя.

Заглушка места для магнитолы, установленная с завода.

Шаг 2. С обратной стороны заглушки есть крепление для разъемов ISO. Там две колодки: питание музыки и провода на динамики.

При подключении колодки не перепутаешь – у них крепления разной формы. 8 проводов у колодки на динамики. Второй разъем силовой.

Шаг 3. Если нужно, подключите к ISO переходник для вашей магнитолы. Обычно он идет в комплекте.

Если переходник не нужен, переходим к шагу 4.

Если для акустики нужен переходник, он идет в комплекте. Пример на картинке.

Шаг 4. Снимаем бардачок. Придерживая зажимы для бардачка в верхнем положении, с усилием опускаем бардачок вниз.

Преодолевая сопротивление, тянем крышку на себя – бардачок снят.

Снять перчаточный ящик на Гранте просто, когда знаешь, где находятся его фиксаторы.

Шаг 5. Лезем с фонариком под панель в районе ног переднего правого пассажира. За войлоком сверху находим толстый черный провод – на его конце штекер заводской антенны.

Протягиваем штекер к месту установки магнитолы.

Здесь ищем провод антенны.

Шаг 6. Устанавливаем металлические салазки для магнитолы. Отверткой загибаем крепления салазок сверху и снизу для надежности крепления.

Эти крепежи фиксируют салазки в проеме панели.

Шаг 7. Подсоединяем разъемы питания, динамиков, антенны к магнитоле. Вставляем ее в салазки до конца. Крепим декоративную пластиковую рамку.

Если планируете ставить усилитель, нужно предварительно протянуть под панелью провода и подвести их к месту установки ГУ.

Что делать, если длины проводов и антенны не хватает

Чтобы обойтись без удлинения проводов, придется помучиться:

1. Суем руку под панель в районе бардачка;
2. Ставим магнитолу в салазки, подводим к штекерам;
3. Вслепую подсоединяем питание, разъем на динамики, провода на усилитель, антенну.

Минусы метода: тратим много времени, процесс муторный и неудобный. Наверняка обдерем запястье.

Плюс: не нужно наращивать провода, которые затем будут мешать установке ГУ, упираясь в заднюю стенку.

Если после установки акустики начал свистеть ремень генератора — решение проблемы здесь.
Как видно, сразу за ГУ в Гранте идет вертикальная перегородка, которая сильно мешает при установке вслепую.

Если магнитола болтается в салазках и дребезжит

Бывает, акустика слабо держится в салазках, хотя те сидят крепко. Решаем проблему:

1. используя ключи для демонтажа (идут в комплекте с ГУ) снимаем магнитолу;
2. берем небольшой кусок вибропласта (фольга на смоляной основе) и проклеиваем им салазки изнутри сверху или снизу – так мы обеспечим полное прижимание магнитофона к салазкам без лишних вибраций;
3. еще раз отверткой прожимаем все крепления салазок: какие-то могли быть недожаты;
4. ставим акустику обратно и проверяем – все лишние вибрации при тряске должны исчезнуть.

Вибропласт помогает не только при шумоизоляции машины.

Советы во время монтажа аудиосистемы

Как видим, монтаж акустических компонентов в салон LADA Vesta не способен сгенерировать сложности и тупиковые ситуации. Владельцу главное придерживаться нехитрых, но полезных правил, а именно:

1. Весь перечень манипуляций производим предельно аккуратно, не ломая крепеж и не царапая панели.
2. Поскольку аудио-подготовка изначально присутствует, нам остается подключить громкоговорители и головное устройство.
3. Не отрезаем штатные разъемы, а запасаемся ранее указанными переходниками.
4. Перед непосредственной установкой динамических головок выполняем звукоизоляцию дверных карт.
5. Установка колонок осуществляется на ранее подготовленные прокладки.

Иные особенности штатной мультимедиа

Общие ощущения владельцев, у которых в авто штатная магнитола, носят позитивный характер. Дисплей обладает информативностью и отменно читается. Сенсорная клавиатура функционирует без нареканий. Сама штатная магнитола способна на добротное воспроизведение звуковых программ с карт «micro-SD». Однако применение USB-форматных носителей может вызывать сложности.

Также в устройстве присутствуют приятные опции:

• эквалайзер;
• активируемый режим повторного воспроизведения;
• случайная последовательность проигрывания треков («Random»).

Мультимедиа LADA Granta способна поддерживать изображения в 5 вариантах форматов, что позволяет без проблем просматривать фото. Но выполнить корректные настройки опции «телефон» с первой попытки под силу не каждому. Эта функция будет удобна занятому владельцу, вынужденному вести телефонное общение, даже находясь в дороге.

Штатные динамики LADA Granta многих разочаровывают, поскольку даже на 45-процентном уровне громкости издают характерные для перегрузки басами хрипы. Некоторых пугливых меломанов настораживают скачки громкости при переходе в режим «радио».

Вот перечень недостатков, которые спровоцировали многих «Грантаводов» на приобретение альтернативного варианта магнитолы. Сегодня на место устаревшего штатного устройства «2190» претендует прогрессивный вариант «2191». Новый девайс порадует:

• улучшенным звуком;
• интерфейсом для коммутации с камерой заднего обзора;
• навигационным комплексом;
• интегрированным для подключения сабвуфера входом.

Не каждая минимальная комплектация авто сегодня порадует наличием штатной магнитолы. Если все же таковое устройство присутствует в базе, далеко не факт, что оно способно порадовать информативностью интерфейса и качеством звучания. Если в вашей версии авто кнопочная магнитола, то как удалось выяснить из статьи, установка магнитолы более современной, а также последующее подключение магнитолы не сложное дело, главное ко всему подходить правильно.

Не обзавелась ролью исключения в этом списке и модель LADA Granta. Ведь тенденция современного автомобиля предполагает возможность владельца выполнять захватывающие меры по улучшению и тюнингу своего «железного коня», и не стоит расстраиваться, ведь кнопочная магнитола легко заменяется на современную.

С проблемой снятия магнитолы в машине сталкивается немало автомобилистов. Одни не могут вытащить штатный аппарат, установленный на заводе, другим музыка досталась в наследство вместе с авто, третьи банально потеряли специальные ключи. Причин демонтажа тоже хватает — от ремонта проводки до покупки новой стереосистемы. Отсюда возник спрос на информацию, как и с помощью чего можно аккуратно вынуть автомагнитолу, не повредив пластик передней панели. И хотя операция примитивно проста и спокойно выполняется подручными средствами, в ней есть подводные камни, о которых необходимо знать.

Возможности магнитолы

В правой части магнитолы находится разъем USB, который предназначен для подключения:

1. USB Flash card (USB 2.0 и 3.0 до 64 Гб);
2. USB Flash player с объемом памяти не менее 1024 Мб;
3. USB HDD с файловой системой FAT32;
4. Mobile phone (только в режиме зарядки).

На левой части магнитолы располагается разъем для SD карт. Слот для карты памяти SD: поддерживает карты SD, SDHC размером 32 X 24 X 2,1 мм. SDHC до 32 Гб, SD до 32 Гб.

Таблица размещения файлов (FAT) подключенного прибора должна быть версии FAT16 ( 2 GB). Максимальное количество первичных разделов должно быть не более 4. Желательно, чтобы дерево каталогов у подключенного прибора имело не более восьми уровней. В одном каталоге должно быть не более 1000 файлов.

Во время проигрывания файлов на дисплее отображается вся необходимая информация о треке. Выбор источника воспроизведения осуществляется при помощи кнопки AUDIO в левой части магнитолы. Магнитола имеет предустановки эквалайзера (ДЖАЗ, ПОП, КЛАССИКА, ВОКАЛ и ПОЛЬЗОВАТЕЛЬ). Диапазон регулировок тембра НЧ, ВЧ, Баланса, Баланс фронт/тыл составляет от «-7» до «+7» единиц.

Магнитола имеет функцию Bluetooth и Handsfree. Подключить телефон можно при помощи длительного нажатия на кнопку с трубкой. При сопряжении на телефоне в списке найденных устройств должна появится надпись «ММС12», пароль по умолчанию «0000». После удачного подключения на дисплее магнитолы появится значок BT. Телефонная книга на магнитоле Калина 2 и Гранта отсутствует, но есть возможность сохранить в памяти магнитолы до 6 номеров. Также аудиосистема запоминает последний исходящий и входящий вызовы. Изготовитель не гарантирует работу с телефоном в режиме Handsfree у которого используется две или более SIM карт.

Магнитола позволяет прослушивать аудиофайлы с мобильного телефона. Для этого необходимо подключить телефон к магнитоле через Bluetooth и запустить плеер на телефоне. Производитель заявляет, что отдельные модели сотовых телефонов могут работать с данной магнитолой некорректно, это не является признаком неисправности.

Магнитола Калина 2 и Гранта имеет собственную батарею, которая позволяет сохранять пользовательские настройки после отключения АКБ в течении 10 дней.

Аудиоподготовка Гранты разных комплектаций

В комплектации «стандарт» Лада Гранта имеет предустановленные жгуты проводов питания, которые располагаются в консольном проеме. Электропровода подведены только для магнитолы, поэтому не стоит удивляться, если вы не обнаружите их в дверных проемах. Для проводки к дверям потребуется протягивать провода питания, которые располагаются под панелью консоли

В данной комплектации Лады Гранта стереосистема может быть установлена самостоятельно, если уделить этому должное внимание

В Лада Гранта Норма провода питания, идущие от консоли, уже проведены к дверным проемам. Необходимо только подсоединить аудиосистему в соответствии со схемой сборки. Нередко бывает, что стоковая дверная проводка не совпадает с разъемами некоторых динамиков. Для решения этой проблемы необходимо докупить подходящие провода и заменить их в дверном проеме. Лада Гранта Норма имеет обшивку со специальным рисунком под колонки. Ориентируясь на него, можно самостоятельно вырезать проем.

Во время сборки на заводе Лада Гранта комплектации «люкс» снабжается сенсорной мультимедийной системой и динамиками. Усовершенствованная магнитола дополнена функцией Bluetooth и 5-дюймовым дисплеем с линейным выходом. Кроме того, встроенная магнитола позволяет подключать флеш-карту USB 2.0, через которую можно слушать записанную музыку.

Продолжая тему аудио, рекомендуем любопытную информацию на тему Fm Радио не только автомобиля.

Как установить

Установку магнитолы на Гранту следует делать в то штатное гнездо, которое предусмотрено производителем. После этого происходит монтаж колонок и дополнительных деталей. Наличие заводского коммуникационного жгута обеспечивает максимально быстрое и легкое подключение.

Автомагнитола

Если выбрано головное устройство стандартных размеров, процесс установки магнитолы в Ладу Гранту состоит из следующих шагов.

Чтобы вывести фиксаторы из фронтальной рамки, необходимо подцепить карман-заглушку за его кромки.
Штекеры электропроводки осторожно отсоединяют.
Корпус перчаточного ящика нужно откинуть. Ограничители хода, установленные вверху задней стенки, выводят из сцепления с приборной панелью.
Крышку демонтируют — для этого ее осторожно нужно потянуть на себя.
Для протягивания кабеля к проигрывателю следует приподнять напольное декоративное покрытие в автомобиле, которое расположено рядом с сиденьем пассажира.
Штатные салазки, необходимые для установки головного устройства, устанавливают с использованием отгибаемых элементов.

Акустика

После того как удалось установить магнитолу в штатный разъем, требуется установка колонок. В автомобилях Лада Гранта лифтбек с базовой комплектацией предусмотрена штатная проводка для акустики. Она проложена под декоративной обшивкой дверей.

Расположить колонки стоит в дверях. Для этого в металлическом каркасе дверей на Лада Гранта уже есть отверстия диаметром 16 см. Однако в обшивке предусмотренных для этого отверстий нет — автовладельцу нужно будет сделать их самостоятельно. При этом диаметр отверстия в обшивке должен равняться размеру диффузора.

После установки кольцо динамика следует закрепить на обшивке с помощью винтов. Верх закрывают декоративной сеткой.

В ходе установки могут возникнуть некоторые сложности. Когда автовладелец решил поставить колонки, у которых диаметр не превышает показатель 13 см, нужно будет “нарастить” недостающую плоскость. При выборе передних динамиков для Lada granta liftback мастера советуют отдавать предпочтение тем моделям, у которых металлическая решетка и пластиковая рамка имеют минимальный выступ над поверхностью двери. В противном случае могут возникнуть сложности с открыванием вещевого ящика.

Задние динамики автолюбитель может выбрать компактные или увеличенные. В последнем случае их встраивают в полку багажного отделения. Защищают диффузоры при таком расположении оригинальные сетки — их предлагает автозавод.

Прошивка магнитолы

Нужно учитывать, что папку FirmWare и файлы, которые находятся в ней, следует расположить в корне карты SD. После того как файлы, которые нужны для прошивки, записаны, карту следует извлечь из компьютера. Извлекать карту из компьютера нужно правильно, через специальное меню безопасного извлечения. Если этого не сделать, то может оказаться так, что карта выйдет из строя.

Нужно подключить SD-карту через USB к мультимедийной системе. Затем необходимо включить ММС. После того как программное обеспечение запустится, перезагрузить штатную магнитолу Лада Гранта, нажав клавишу громкости.

Существует четыре этапа, которые программа перезагрузки должна выполнить. После того как ММС включится в обычном режиме, на экране магнитолы появится альтернативное меню.

На этом подготовительный процесс прошивки завершен. Если все прошло как надо, то появится новый рабочий стол WinCE. Теперь осталось только настроить новое программное обеспечение, которое вы установили на штатную магнитолу Лады Гранта. Это производится с помощью нажатия кнопки Start, после чего нужно перейти на StartSettingControl Panel.

Иногда возникает небольшое подвисание при открытии контрольной панели. Избавиться от этого можно, если выполнить принудительную перезагрузку мультимедийной системы. После того как откроется панель, следует нажать на значок Stylus/ Calibration — это позволит выполнить калибровку сенсора экрана. Для того чтобы калибровка была наиболее точной, следует воспользоваться стилусом. Если все в порядке, то появится таймер. Не стоит дожидаться, пока закончится отсчет, можно нажать на экран.

Теперь нужно сделать принудительную перезагрузку. Надо нажать и удерживать клавишу громкости не менее 10 секунд. Следует учесть один момент: флешка с ПО должна быть подключена к мультимедийной системе.

Нужно отметить, что во время перезагрузки должен быть активным USB-разветвитель DNS ATH-08 GPS с приемником Globalsat BU-353S4. Для того чтобы включить штатное меню, следует нажать клавишу «штатная». Для того чтобы можно было настроить меню, которое необходимо, чтобы выполнить настройку радио, звука и видео, потребуется установить модуль настройки. Делается это вручную.

1. Нужно открыть папку soft/radio.
2. А затем запустить start.exe.

Это позволит системе распознавать файлы, которые установлены в ней. Установка этих расширений позволит добиться стабильной работы мультимедийной системы, а также завершить настройку эквалайзера, в то время как вы слушаете радио.

Как настраивается GPS после прошивки ММС Лада Гранта? Для того чтобы настроить GPS, нужно сделать несколько простых шагов. Это необходимо, чтобы модуль Globalsat BU-353S4 мог в полном объеме выполнять свои функции.

1. Нужно воспользоваться пунктом «Инструменты».
2. Зайти в меню клавиатуры экрана.
3. Следует подключить модуль.
4. Указать путь staticstoredll2usb.dll.
5. После этого появится информация о поиске драйвера, затем нужно нажать «ОК».
6. Нажимать ее нужно до тех пор, пока меню не пропадет с дисплея.

После проведенной работы можно наслаждаться в полном объеме возможностями мультимедийной системы Лады Гранты.

голос

Рейтинг статьи

Характеристика штатной магнитолы Лады Гранта

Если рассматривать весь российский автопром и его штатное аудио-оборудование, то следует заметить, что никогда еще отечественные производители не оснащали автомобили такой качественной и популярной аудиосистемой, какой они укомплектовали Lada Granta. Штатная магнитола предоставлена популярным производителем в этой сфере «Ителма».

Устройство оснащено ЖК экраном 2190-7900010-00 и имеет сенсорное управление. Работа дисплея основана на резистивной технологии, конечно, это дает незначительный дискомфорт при управлении магнитолы пользователем, но выигрывает за счет бесперебойной работы в плохих условиях, например, сильных морозах.

Разрешение и цветовая схема вполне достойная, особенно, если вспоминать, что это все-таки часть комплектации российского автомобиля. При ярком солнечном свете, видимость и читаемость информации, выдаваемой на дисплее, практически не ухудшается. Это тоже огромный плюс и говорит о хорошем качестве устройства.

Интерфейс магнитолы русифицированный и выполнен удобным и понятным стилем, даже для неопытных пользователей. По отзывам автовладельцев, имеющих опыт использования данного устройства, магнитола работает хорошо и выполняет все свои назначения без глюков и достаточно быстро.

Как подключить магнитолу на Лада Гранта: ход действий

Самой первой манипуляцией, которую предстоит выполнить, чтобы установка магнитолы на Гранту своими руками прошла успешно, будет демонтаж пластикового кармана, установленного на месте будущей аудиосистемы. Эту процедуру легко выполнить, воспользовавшись отверткой, которая имеет плоское лезвие.

При демонтаже кармана водитель обнаружит, что на обратной стороне присутствуют слоты, куда вставляются ISO – разъемы для подключения автомагнитолы. Эти разъемы довольно крепко держатся в карманах, то есть их не придется долго искать на панели, чтобы скоммутировать все подключения.

Далее снимаем с автомагнитолы металлическую рамку и устанавливаем на место, где до недавнего времени стоял пластиковый карман. Надежную фиксацию можно произвести, разгибая усики рамки.

Следующим действием будет коммутация разъемов к автомагнитоле и установка в уже установленную в нишу рамку. При совершении монтажа выполняющему установку потребуется лишь инструментарий для изменения формы отверстий (это может быть пилка, напильник). Следует учитывать, что все размеры уже исполнены соответственно стандартам корпусов для 1 DIN-овых автомагнитол.

Как подключить усилитель и сабвуфер?

Кроме того, что необходимо подключение магнитолы, многие хотят подключить сабвуфер и усилитель. Не каждого владельца Лада Гранта сможет порадовать звучание, генерируемое штатной магнитолой. Этот факт вынуждает авто-меломанов склоняться к дополнительной установке качественных звуковых усилителей и сабвуферов. Цель известна – отличный звук.

Для собственноручного монтажа обозначенных устройств прибегаем к следующим нехитрым манипуляциям.

1. Первоначально выполняем демонтаж нижней части центральной консоли.
2. Снимаем панель и обнаруживаем разъемы формата «mini iso».
3. В одно из этих гнезд (обозначено желтым цветом) заводим штекер ранее купленного переходника. К синему и зеленому кабелям не притрагиваемся. Владельцы, которые уже выполняли данную процедуру, отмечают следующее – штатными проводами уже не воспользоваться, поэтому прибегаем к разъему «mini iso».
4. Далее выполняем подключение к аккумулятору специального предохранителя, предварительно соединив с ним кабель от усилителя (промаркирован красным цветом).
5. Сабвуфер в комплексе с громкоговорителями коммутируем с усилителем. Провод массы аккумулятора (черный) соединяем с кузовом LADA Granta и соответствующим выводом на усилителе.
6. После проделанных мероприятий возвращаем на место панель и магнитолу.
7. Наслаждаемся обновленным и качественным звучанием.

Установка динамиков в штатные места передних дверей на Ладе Гранта

Не считая магнитолы для обычной ее работы, также нужно будет установить и динамики, акустику в двери автомобиля.

Чтоб прорезать отверстия в обивке дверей лучше снять ее с автомобиля. Для этого нужно демонтировать ручку дверей, пластмассовый кожух в каком установлен рычаг открывания двери, ручку регулировки положения стекла (если у вас комплектация эталон). Как установить магнитолу в renault logan установка. См статью «Снятие и установка обивки дверей Лада Гранта». Как подключить магнитолу jvc в машине — видео и фото. В обивке дверей и железном каркасе фронтальных дверей предусмотрен размер для динамиков в 16 см.

Зависимо от варианты избранных вами динамиков могут появиться задачи последующего нрава: — если вы избрали динамики в 13 см то для вас нужно выпилить в центре заглушки на обивке двери по шаблону прилагаемому к динамикам соответственное отверстие. При всем этом отверстие в каркасе двери несколько больше и придется увеличивать плоскость от крепежных «ушей» динамика до крепежных отверстий в двери; — В случае если вы решили установить

динамики в 16 см, то тут может быть придется доработать и каркас дверей, потому что корзина динамика может точно не подойти в штатное отверстие в железе дверей. Пригодиться болгарка либо электролобзик с пилками по металлу. Пропиливаем отверстие требуемого поперечника, примеряем динамик. Подключаем динамик устанавливаем на место. Как установить установка 1 din магнитолы в гранту. Место под магнитолу в центральной. Монтируем обивку дверей. А как именно правильно подключить магнитолу мы поговорим в в машине как подключить. Установить 2din магнитолу в ладу гранту? Легко. — Заведи. Монтируем каркас для железной решетки динамика и соответственно крепим агрессивно динамик к двери на 4 шурупа. Устанавливаем решетку акустики.

Установка акустики на Гранту

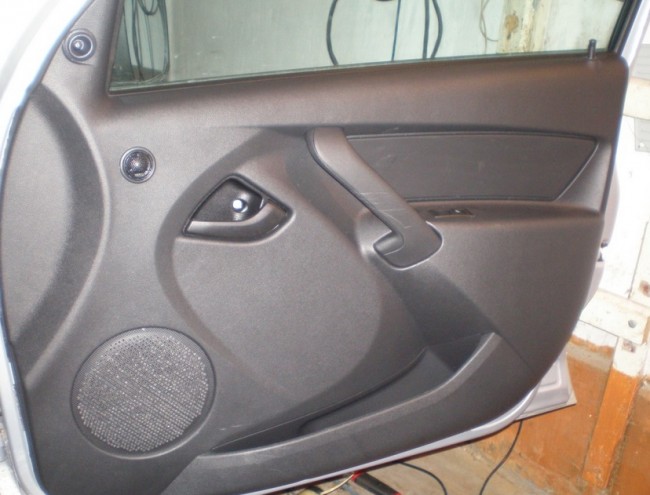

Колонка в двери авто

В первую очередь потребуется провести демонтаж пластмассового кармана, который прикрывает отсек для стереосистемы. Используйте шуруповерт для винтов плоского типа. Когда карман будет снят, вы увидите, что за ним располагаются специальные гнезда, куда будут размещены ISO штекеры от будущей акустической системы.

После этого необходимо снять с магнитолы защитную рамку из металла. Устанавливаем ее в освободившийся проем под пластмассовым карманом. Успешная фиксация оборудования обычно сопровождается характерным щелчком.

Теперь потребуется присоединить штекеры в соответствии с существующим ISO стандартом, которому отвечает электропроводка всех магнитол международного формата. Неправильное подключение разъемов аудиосистемы может привести к неисправности всех электроприборов автомобиля, включая магнитолу.

Стоит отметить, что многие производители автомагнитол делают для них индивидуальные разъемы. При этом в комплекте практически всегда имеется специальный переходник для штекеров ISO стандарта. Если ваша магнитола не соответствует ISO стандарту и к ней не прилагается переходник, можно рассмотреть вариант обрезания проводов от штекеров магнитолы или от электропроводки автомобиля. После этого потребуется качественно припаять провода в соответствии с цветовой распиновкой.

Категорически не рекомендуется прибегать к простому закручиванию проводов клейкой изоляционной лентой. Такой вид соединения нецелесообразен, поскольку в зимний период лента смерзается и трескается, из-за чего проводку может закоротить, и электроприборы выйдут из строя. Для качественного соединения можно применить клеммы, которые предназначены для зажимания проводов.

Подготовка разъемов стандарта ISO проводится всего 1 раз. После этого вам не придется заниматься подбором штекеров и распиновкой при монтировании новой магнитолы. На эту процедуру нужно потратить не более 3 минут.

В стандарте ISO используются 2 типа разъемов: коричневый и черный. Первый предназначается для обеспечения работы всей акустики машины. Второй — для специальных функций стереосистемы и ее электроподпитки. Схема распиновки контактов для ISO изображена на рисунке.

Схема распиновки контактов для ISO

Проблемы раскодировки

Главный подводный камень описанной процедуры кроется в защитном коде, заложенном в памяти большинства магнитол. Суть в следующем: отсоединение музыкального центра от внешнего питания на 10—15 минут приведёт к тому, что при последующем включении автомагнитола затребует ввести защитный код (как правило, четырёхзначный), без которого она функционировать не будет.

Аппарат запрашивает код после подключения к бортовой сети

Если карточка с кодом утеряна или отсутствует, вопрос можно решить несколькими способами:

• когда речь идёт о штатном аппарате, то за определённую плату код помогут найти в дилерском центре, продающим автомобили вашей марки;
• существуют фирмы и отдельные специалисты, занимающиеся этими проблемами;
• бесплатный путь — поиск кода посредством различных программ.

Местонахождение серийного номера

Вне зависимости от выбранного способа вам придётся извлечь магнитолу из гнезда, чтобы узнать серийный номер. Он нанесён вместе со штрих-кодом на бирке, наклеенной на боковой либо верхней части корпуса. Вытащив аппарат, перепишите эти цифры, после чего попытайтесь вычислить по ним пин-код с помощью различных онлайн-калькуляторов в интернете. Если таким методом определить нужный шифр не удалось, то снимайте музыкальный центр и несите его к специалистам в данной области и готовьтесь оплатить их услуги.

Вопрос извлечения автомобильной магнитолы из гнезда не представляет большой сложности и не потребует много времени. А вот последствия могут стать неожиданными для неподготовленного автомобилиста. Отсюда последний совет: отыщите утерянный пин-код до отключения и снятия проигрывателя, дабы сэкономить своё время и нервы.

Штатная мультимедийная система 2190 на автомобиле Лада Гранта имеет множество полезных функций, но это не значит, что однажды вам не понадобится подключить к ней дополнительное оборудование (камеру заднего вида и т.д.) или вовсе снять ее. Например, чтобы заменить более мощными мультимедийными комплексами или, наоборот, установить двухдиновую магнитолу без сенсорного экрана.

В любом случае, вам может потребоваться демонтаж ММС на Гранте, о чем мы сейчас и поговорим.

Установка динамиков в салоне авто

Помимо самой магнитолы, потребуется правильно разместить и подсоединить звуковые динамики.

Установка задних и передних колонок проводится по одной схеме. Для этого потребуется вырезать проемы в обивке дверей, поэтому для удобства монтажа необходимо их снять. Обивка удаляется в такой последовательности:

• снимается дверная ручка;
• убирается пластмассовый кожух под ручкой;
• снимается регулировочная ручка для подъема стекла (только для Лада Гранта Стандарт).

Стоковая обивка имеет проемы в 16 см диаметром, которые специально предназначены для динамиков. Могут возникнуть определенные сложности, если вы решили установить колонки других размеров.

Для динамиков диаметром 13 см нужно будет выпилить центральную заглушку в дверной обивке. Схема размещения прилагается к комплекту колонки. Разобравшись с тонкостями конкретной модели, придется немного нарастить плоскость крепления язычков, поскольку стандартные проемы имеют больший размер.

Колонки на задней полке авто

Колонки с 16 см диаметром чаще всего установить несложно, но иногда размеры не совпадают. В этом случае необходимо подкорректировать металлический проем, отведенный под установку динамика, при помощи электрического лобзика

После каждой подгонки обязательно примеряйте колонку, так как в этом деле очень важно не переусердствовать

После успешной установки потребуется подключить питание и проверить работоспособность динамика. Затем можно установить дверную обивку обратно. Поверх колонки надевается защитная решетка, которую необходимо закрепить саморезными болтами.

Как установить головное устройство на автомобиль, имеющий базовую комплектацию?

Поскольку Лада Гранта в базе не оснащена музыкальной аппаратурой, а на борту установлена лишь кнопочная магнитола, обоснованно возникает вопрос: как штатная магнитола монтируется в салон? В действительности это более простая процедура, чем может показаться сразу. Возникновение проблем во время монтажа исключено, поскольку для штатного аппарата на панели Лада Гранта уже предусмотрено посадочное место вне зависимости от уровня оснащения.

Приобрести устройство можно в торговой сети или на интернет-сайте, где реально отыскать улучшенную версию, оснащенную навигационным комплексом с подробной картой РФ. Не забываем дополнительно купить люкс-панель. Хотя мультимедиа без проблем встанет и в штатную панель, но внешний облик будет не так красив. Цена на данный девайс достигает 2,5 тыс. руб.

Далее следует установка магнитолы. Конструктивная особенность посадочной ниши в панели Гранты не предусматривает необходимости прокладки дополнительной проводки.

1. Первым действием будет снятие пластикового кармана в проеме аудиосистемы. Выполняется это с помощью плоско-профильной отвертки. Открывается доступ к нескольким разъемам, которые подразумевают подключение магнитолы.
2. С головного устройства демонтируем рамку и фиксируем ее в месте расположения кармана.
3. Далее переходим к подключению. Для этого соединяем пару разъемов и устанавливаем устройство в посадочную нишу.
4. После этого можно установить громкоговорители в передние дверные карты. Процедура предполагает необходимость демонтажа дверных обивок с ручками отпирания и регулировки положения стекол. Используя специальный шаблон, приступаем к выпиливанию посадочных отверстий.

Крепление динамиков к картам выполняем посредством саморезов. Кабели от громкоговорителей вставляем в предназначенные для этого входные разъемы на тыльной панели авто-магнитолы. Декоративные дверные панели устанавливаем на прежние места и оцениваем звучание, предоставляемое штатным головным устройством. Таким образом, происходит подключение магнитолы.
