Как снять стартер на автомобиле ваз 2108, 2109, 21099

Замена стартера на ВАЗ 2108-ВАЗ 21099

Снятие

1) Скиньте минусовую клемму с аккумулятора автомобиля, чтобы обесточить подачу электричества на стартер.  Трудности с отключением?  – Смотрите статью: «Замена аккумулятора на автомобиле», пункт первый.

2) Теперь подумайте, с какой части автомобиля вам будет легче всего снимать стартер с машины (сверху/ снизу). Совет: у карбюраторных двигателей в отсутствии поблизости смотровой ямы, легче снимать сверху. У инжекторных машин сверху также возможно снимать, однако вдобавок необходимо снять корпус воздухофильтра.  Учтите, в разы удобнее снимать  снизу, пользуясь ямой. Нижний болт без проблем выверните (сверху, кстати, нижний болт вы скорее всего даже и не отвернёте без специального инструмента). При наличии защиты картера – снимайте (присутствует не на всех автомобилях, т.к. с завода защита не ставится, но брызговик, защищающий двигатель от загрязнения ставится всегда, обязательно снимайте его, инструкция  «здесь»).

3) Сняв все препятствующие детали, переходим к снятию непосредственно стартера:

• отсоедините колодку проводов, потянув за неё (фото 1);
• переходите к отворачиванию гайки крепления клеммы АКБ и полностью данную гайку отверните (фото 2);
• снимите клемму со шпильки стартера, на которой она и находиться (фото 3);
• выверните три гайки, крепящие стартер к двигателю автомобиля.

Установка

Устанавливается новая деталь в обратном снятию порядке.

Примечание! Рекомендуем зачистить шкуркой клемму, подсоединенную к стартеру,  в случае наличия ржавчины или въевшейся грязи. Чистая клемма обеспечит лучший контакт, а чтобы впредь она больше не гнила и не окислялась, смажьте солидолом либо вазелином.

Источники

Роль элемента

Все автомобили ВАЗ, включая модель 2109, имеют стандартную систему запуска мотора, которая основана на электрическом стартере. Вот что вам нужно о нем знать.

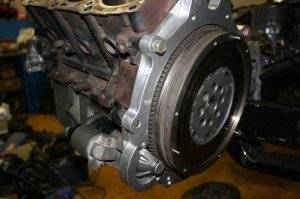

1. Стартер — это небольшой электромотор, который по средствам муфты (бендикса) подключается к маховику мотора на небольшой промежуток времени, чтобы запустить вращение маховика.
2. При своих небольших габаритах, стартер пропускает через себя огромные по силе токи.
3. Если бы цепь стартера замыкалась непосредственно в замке зажигания, то ни один компонент системы не сумел бы выдержать таких токовых нагрузок. Как результат, они б сгорели.
4. Потому для этих целей стартер подключается дистанционно к АКБ через реле. Его контакты рассчитаны на большие токи.
5. Стартер работает кратковременно и должен выключаться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
6. Эти задачи великолепно выполняет релюшка. Собственно, именно для обеспечения функционирования системы и защиты от тока, своевременного выключения стартера в конструкцию включена втягивающая релюшка.

Схема элемента

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел	Особенности
Электромотор	По нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкой	Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Тяговое реле	Служит для выдвижения бендикса с шестеренкой при включении электроприбора
Втулки	Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Ищем реле стартера

Если на автомобиле вышли из строя какие-либо приборы, то в первую очередь необходимо проверить в цепи реле либо предохранитель. Потому, как только лишь после их диагностики, можно будет сделать выводы о неполадках в целом.

Как известно, на ВАЗ-2112, даже при не заведённом двигателе все приборы питаются от аккумулятора напрямую, а когда он запущен энергия идёт с генератора. И при повышении силы тока в цепи или короткого замыкания предохранитель просто перегорает, а на наиболее мощные приборы предусмотрено реле.

Фото реле стартера в блоке предохранителей

Для того, чтобы добраться к блоку предохранителей и реле в котором установлено реле стартера, необходимо найти в нижней стороне торпедо крышку. Затем, нажимаем на кнопку фиксации и откидываем её вниз.

Реле стартера отмечено красной стрелочкой

Замену старого элемента на новый, необходимо провести в обратном порядке снятию.

Обратите внимание, что в различных комплектациях автомобиля, могут быть установлены сверху блока дополнительные реле, которые предназначены для определённых групп приборов. Но реле стартера, всегда установлено второй, справа по счёту

Пошаговое подключение стартера на ВАЗ 2110 видеоинструкция

Первым делом нужно изучить, как работает стартер, потому как именно отсюда начинает свою работу любой автомобиль. К тому же, если вы знаете, как устроен стартер, то сможете запустить мотор и выяснить причину плохого запуска.

Чтобы самостоятельно отремонтировать стартер автомобиля, достаточно знать несколько моментов.

Большинство водителей полагают, что стартер – это реле втягивающего действия. Это реле меняет то положение, в котором находится муфта свободного действия, выдвигающая шестерню, чтобы запускать двигатель. Когда происходит запуск двигателя, реле освобождается от тока, и муфта возвращает свое прежнее положение, таким образом, шестерня попадает назад. За счет этого сохраняется время работы шестерни, и стартер машины не портится.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленчатый вал.

На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные, которые могу быть в конструкции, но не в принципе работы. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

В любом стартере имеется главных 40-60 деталей, к ним относятся:

• бендикс;
• реле втягивания;
• двигатель постоянного тока электрический.

Водителю лучше знать, какую схему имеет стартер, и какие функции выполняют его части. Основным узлом является электродвигатель. Когда он включается, вал дает вращение коленчатому валу мотора.

Вспомогательные устройства – это бендикс и реле втягивания. Узел называется бендиксом, потому что его изобрел американский изобретатель Винсент Бендикс. Задача этого устройства в том, чтобы обеспечить вращение коленвала.

Какие функции выполняет реле:

1. Защищает стартер от замыкания контактов в зажигании.
2. С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
3. Обеспечивает разгрузку контактов в замке зажигания.

Основные элементы, входящие в схему стартера, работают следующим образом. Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Рассмотрим несколько причин, по которым придется менять стартер или произвести его ремонт.

1. Разрядка аккумулятора. Или могут окислиться наконечники или выводы. В этом случае достаточно устранить неисправности, тогда стартер снова начнет нормально работать.
2. Инжектор. Некоторые «десятки» не воспринимают топливо плохого качества, поэтому инжектор может забиваться и загрязняться. Нужно его промыть.
3. Если стартер работает с громким шумом, то это могло ослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер.
4. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение стартера на ВАЗ-2110 должно происходить следующим образом. Подготовьте:

• провод сечением 1,5 м2;
• разъем вида «мама» в количестве 5 штук;
• разъем вида «папа» в количестве 1 штуки;
• реле с 4-мя контактами и металлическим ушком;
• кольцевой наконечник для 6 мм (количество – 1 шт.) и наконечник для 8 мм (тоже 1 шт).

Закрепите реле в том месте, где удобно (это может быть бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Будьте внимательны, такая инструкция предназначается только для автомобилей ВАЗ-2110, так как там, где реле такого типа нет, значит, оно там и не должно быть. Вполне вероятно, что имеются особенности электрической системы.

Распространенные причины неисправности

Обозначение компонентов стартерного узла

Если на ВАЗ 2109 инжектор или карбюратор перестал заводиться двигатель, при этом стартер не щелкает, это может быть обусловлено разными неисправностями.

В целом нужно отметить, что вариантов неисправности стартерного узла может быть несколько:

1. При повороте ключа устройство срабатывает один раз, то есть слышится только один щелчок.
2. При попытке завестись происходит несколько щелчков, но мотор не заводится.
3. 2109 карбюратор не работает полностью — отсутствуют щелчки.

Если инжектор не заводится, при этом стартерный узел издает только один щелчок, причина проблемы может заключаться в:

• силовых винтах на втягивающем реле, эти элементы могли подгореть, в результате этого напряжение, поступающее на механизм, будет менее 12 вольт;
• вилке, предназначенной для выталкивания бендикса, этот компонент мог износиться, сломаться либо деформироваться, в конечном итоге бендикс не может нормально дойти до маховика;
• если авто не заводится с ключа, возможно, на бендиксе стерлись зубчики, в результате чего ток от реле будет отсутствовать на стартерном устройстве;
• износе щеток или втулок так называемого якоря;
• коротком замыкании обмотки.

Стартерный узел «девятки»

Если устройство щелкает несколько раз, но не крутит двигатель и, соответственно, не заводится ВАЗ 2109, то причина может быть несколько:

• села аккумуляторная батарея;
• произошло окисление клемм, в результате чего они ослабли;
• удерживающая обмотка системы не может нормально фиксировать сердечник.

Можно сколько угодно поворачивать ключ, но если механизм не подает никаких признаков жизни и двигатель не запускается, то причина неисправности может быть такой:

• замыкание обмотки, если это так, то вы услышите в салоне авто запах гари, может даже появиться дым;
• разрушилось кольцом, расположенное в редукторном устройстве;
• очень редко проблема заключается в ключе.

Если вы произвели демонтаж механизма и при этом не обнаружили поломок, попробуйте произвести его очистку и установите на место. Вполне возможно, что после этого начнет работать нормально (автор видео — канал Автоэлектрика ВЧ).

Как провести ремонт стартера своими руками

Ремонт стартера ваз 2109 не представляет особой сложности для бывалого шофера, успевшего познакомиться с этой деталью в старых моделях классических «Жигули».Эта деталь достаточно проста  в своей конструкции, как и у большинства автомобилей этого семейства.Деталь состоит из:

• электромотора постоянного тока, который имеет 4 полюса, наделенных электромагнитным включением;
• так же есть муфты свободного хода;
• реле тяговое.

Неисправности стартера

Неисправности данной детали легко различить. Общая конструкция стартера «девятки» не претерпела абсолютно никаких изменений, хотя разработчики и модернизировали некоторые элементы.Итак:

• Основным отличием от прежних моделей стартера является втулка вала, которая устанавливается уже не в стартере, а в системе сцепления. И об этом элементе часто забывают, проводя ремонтные работы, люди не получившие специального технического образования и не изучившие схему «девятки». Для замены втулки стартера на Ваз 2109 надо иметь некоторые навыки. Если вы раньше не выполняли этой работы, тогда можно оказаться лицом к лицу с различными сложностями.
• Другая неисправность, которую хотелось бы выделить, это втягивающее реле стартера ваз 2109. Данная деталь также становится виновником неисправности стартера «девятки» довольно часто.
  Ее поломкой можно считать пустое многократное срабатывание, не удержание шестерни в требуемом зацеплении.

В остальном, дефекты, связанные со стартером модификации Ваз 2109 встречаются такие:

• не вращается вал стартера или делает это очень медленно;
• проскальзывает шестерня, это происходит при плохом зацеплении с венцом маховика, хотя вал и вращается;
• во время работы стартер издает постукивания или нехарактерный звук.

Заметив одну из вышеперечисленных неисправностей, необходимо немедленно переходить к ремонту. Если вы не сделаете эту работу сразу, тогда рискуете окончательно повредить деталь и уже не суметь ее отремонтировать.

Демонтаж

демонтаж стартера

Перед устранением неполадок стоит посмотреть на работу аккумулятора.  Симптомы слабого аккумулятора часто бывают похожи на неисправности стартера.
Следует также проверить коммуникацию следующего типа: аккумуляторная батарея  / замок зажигания / стартер / реле тяговое.Снять стартер не так сложно.Для этого надо:

• снять клеммы с аккумулятора;
• разобрать защиту картера двигателя;
• отключить клеммы электропроводки;
• открутить гайки крепления стартера к картеру (их бывает три).

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Определить поломку можно и на слух, опытные автомобилисты знают об этом. Более того, на слух можно определить неисправности ещё до выхода из строя всего агрегата. Достаточно прислушаться внимательно и по характерным звукам определить неполадки стартера:
1. При включении зажигания доносится прилипающий звук, двигатель не заводится или запускается с трудом. Проблема может заключаться в нескольких моментах. Самый очевидный вариант это разряженный АКБ или отсутствие прочной фиксации клемм. Также это может быть связано с нарушением целостности проводки стартера и тягового реле
2. Звук затрудненного вращения. Подобный шум издает ротор стартера, если тяговое в исправном состоянии. Проблема возникает из-за разряда аккумулятора, окисления контактов и банального износа.
3. Пробуксовка. Звук возникает по причине износа и поломки колец на муфте.
4. Звук заедания связан с тугим перемещением ротора.
О проблемах со стартером можно судить и по другим звукам, причиной которых могут стать неисправные подшипники, ослабление креплений и т. д. Также нередко возникает ситуация, когда после запуска двигателя шестерня стартера не отходит в обратную сторону, из моторного отсека при этом доносится характерный звук. Это значит, что тяговое не работает или заедает рычаг, необходимо немедленно заглушить двигатель и устранить неисправность, т. к. эксплуатация дальнейшая приведет к быстрому износу и выходу из строя стартера.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Определить поломку можно и на слух, опытные автомобилисты знают об этом. Более того, на слух можно определить неисправности ещё до выхода из строя всего агрегата. Достаточно прислушаться внимательно и по характерным звукам определить неполадки стартера:
1. При включении зажигания доносится прилипающий звук, двигатель не заводится или запускается с трудом. Проблема может заключаться в нескольких моментах. Самый очевидный вариант это разряженный АКБ или отсутствие прочной фиксации клемм. Также это может быть связано с нарушением целостности проводки стартера и тягового реле
2. Звук затрудненного вращения. Подобный шум издает ротор стартера, если тяговое в исправном состоянии. Проблема возникает из-за разряда аккумулятора, окисления контактов и банального износа.
3. Пробуксовка. Звук возникает по причине износа и поломки колец на муфте.
4. Звук заедания связан с тугим перемещением ротора.
О проблемах со стартером можно судить и по другим звукам, причиной которых могут стать неисправные подшипники, ослабление креплений и т. д. Также нередко возникает ситуация, когда после запуска двигателя шестерня стартера не отходит в обратную сторону, из моторного отсека при этом доносится характерный звук. Это значит, что тяговое не работает или заедает рычаг, необходимо немедленно заглушить двигатель и устранить неисправность, т. к. эксплуатация дальнейшая приведет к быстрому износу и выходу из строя стартера.

Диагностика стартера

Проверить работоспособность стартера можно без демонтажа устройства при помощи мультиметра.  Как показывает практика, удобнее всего использовать цифровой прибор.

1. Аккумуляторные клеммы соединяются с полюсами измерительного прибора. За показаниями попросите проследить помощника, а сами садитесь в автомобиль. Для безопасности установите КПП в нейтральное положение и затяните ручник.
2. Как только тестер был подключен, вольтметр должен показать напряжение. Если с АКБ все в порядке – значения будут находиться в диапазоне от 11 до 13 В.
3. Поверните ключ зажигания, включите стартер. В этот момент замерьте напряжение. Если система теряет 1-2 В, то стартер не оказывает сопротивления. Если показания уменьшаются в два раза, тогда можно сделать вывод, что «стартер берет на себя». В такой ситуации, возможно, износились щетки или втулки.
4. После демонтажа устройства можно проверить состояние тягового реле. Подайте к выводам на корпусе напряжение 12 вольт от АКБ. Если обгонная муфта передвигается к передней крышке, тогда с этим узлом все в порядке. В ином случае понадобится покупать новый элемент и менять.

Уcтpoйcтвo и пpинцип paбoты

Пpeждe чeм пpиcтyпaть к дeмoнтaжy cтapтepa, cлeдyeт пoзнaкoмитьcя c eгo ycтpoйcтвoм. Toгдa пo пoвeдeнию ycтpoйcтвa пpи зaпycкe двигaтeля, мoжнo бyдeт пpeдпoлoжить вoзмoжныe нeпoлaдки. Cтapтep BAЗ 2109 cocтoит из cлeдyющиx yзлoв:

• элeктpичecкий мoтop, к кoтopoмy пoдaeтcя пocтoянный тoк чepeз 4 щeтки;
• мyфтa cвoбoднoгo xoдa c шecтepнeй, кoтopaя пpивoдит в дeйcтвиe мaxoвик двигaтeля;
• тягoвoe peлe, нeoбxoдимoe для выдвижeния мyфты c шecтepнeй пpи включeнии элeктpoпpибopa.

Kpoмe тoгo, aвтoмoбилиcтy cлeдyeт знaть и o cyщecтвoвaнии втyлoк, блaгoдapя кoтopым пpoиcxoдит лeгкoe вpaщeниe poтopa, мyфты и шecтepни. Oднa из втyлoк pacпoлoжeнa внyтpи cтapтepa, a втopaя втyлкa нaxoдитcя в кapтepe cцeплeния.

Пpинцип paбoты cтapтepa ocнoвaн нa пpeoбpaзoвaнии элeктpичecкoгo cигнaлa вo вpaщaтeльнoe движeниe пpивoднoй шecтepни. Щeтки пepeдaют элeктpичecкий тoк нa пoлюca элeктpoдвигaтeля. Oднoвpeмeннo пpoиcxoдит выдвижeниe мyфты и coeдинeниe шecтepни c вeнцoм мaxoвикa. Чтoбы oбecпeчить пycк двигaтeля, тpeбyeтcя лeгкoe и быcтpoe вpaщeниe cтapтepa. Пocлe зaпycкa двигaтeля мyфтa cтapтepa вoзвpaщaeтcя в иcxoднoe пoлoжeниe.

Самостоятельный ремонт стартера ВАЗ-2109

Стартер на ВАЗ-2109 – это надежное устройство, которое редко выходит из строя. И когда такой момент наступает, автомобиль уже не заводится, тем самым создавая массу хлопот своему хозяину.

Опытные автовладельцы уже по звуку работы устройства могут определить проблемы, которые могут возникнуть в перспективе. В таких случаях лучшим выходом будет проведение профилактических работ, нежели заниматься устранением серьезной неисправности.

Стартер очень просто снимается с машины и также легко разбирается. Поэтому заняться устранением неисправностей может практически каждый автолюбитель. В статье мы подробно рассмотрим вопрос о том, как происходит ремонт стартера на ВАЗ-2109 своими руками.

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

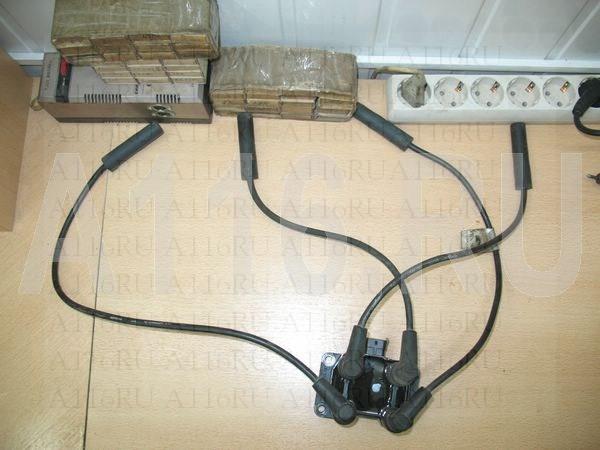

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны!!!

Распространенная проблема с запуском и стабильной работой двигателя автомобиля возникает из-за неправильного зазора между электродами свечей зажигания. Эта проблема усугубляются тем, что сегодня многие производители таких комплектующих утверждают, что регулировать ваз 2109 зазор свечей зажигания (да и вообще зазор в любых свечах) нет никакой надобности. Как показывают факты и многочисленные примеры, это категорически неверное утверждение. В современных условиях любому владельцу авто необходимо знать, как проверить исправность свечей зажигания и отрегулировать зазор своими руками.

Несколько слов о стартере девятки

Перед тем, как мы научимся использовать ремкомплект интересующего нас стартера, давайте разберемся, что собой представляет данный механизм. Он является элементарным электродвигателем с четырьмя полюсами и щетками, который крепится к зубчатому венцу маховика. На «девятках» разных лет выпуска монтировались следующие модели стартеров: 29.3708; 5712.3708; 423.3708.

Любой из них работает по смешанному принципу возбуждения, располагает тяговым реле с двумя обмотками. Различия между этими стартерами заключаются в конструкции коллекторного устройства и привода. Так, у механизма модели 423 коллектор имеет цилиндрический тип, у 29 – торцевой, а у стартера 5712 в приводе устанавливается планетарный редуктор. Ремкомплект же у них абсолютно идентичный, как, впрочем, и их неисправности.

Где находится реле стартера на ваз 21099 Telegraph

Скачать файл — Где находится реле стартера на ваз 21099

Реле включения стартера — многие подумают сейчас что речь пойдёт о втягивающем реле, на самом деле это не так, всего у стартера имеется два реле один который его включает и второй который выдвигает бендикс и толкает его шестерню на шкив коленчатого вала Второе это то самое втягивающее реле , при выходе из строя первого Случается редко в основном из-за перегрузок на него или из-за неисправной проводки стартер вы уже никак не запустите и в связи с этим машина не заведётся, при выходе из строя второго же, будет немного другая ситуация, а именно машина может так же не заводиться и щёлканье будет происходить в момент поворота ключа, но это ещё более менее можно сказать а вот если данное реле выйдет из строя полностью и не будет возвращать бендикс в своё обратное положение то произойдёт следующее, при повороте ключа стартер начнёт крутить двигатель у автомобиля и в итоге он заведётся, но когда вы вернёте ключ после того как двигатель завёлся в обратное положение то бендикс у стартёра назад не выйдет Втягивающее реле вить не работает и за очень короткий срок стартер придёт в негодность. Чтобы поменять реле которое отвечает только лишь за включения стартера, нужно запастись: Где находится реле включения стартера? В моторном отсеке он располагается и прикреплён он там к кузову автомобиля при помощи одной единственной гайки, на сделанном фото ниже данное реле указано красной стрелкой, а синей показан воздушный патрубок за которым данное реле то и располагается. Когда нужно менять реле включения стартера? Бывают некоторые люди либо плохо знают электрическую часть у своего автомобиля, либо просто никогда не смотрят на данное реле Мол оно вечно и никогда не ломается , просто мы хотим сказать что очень многие люди когда видят что их автомобиль не заводиться с ключа лезут сразу в стартер, снимают в начале его, потом заменяют на нём детали, на будущее запомните, всегда надо начинать с малого и легко доступного и только потом идти к тяжело доступным вещам и уже их проверять и менять в случае выявлении неисправности. При выходе из строя реле включения стартера как мы уже сказали автомобиль не будет заводиться и тем самым реагировать на повороты ключа в замке зажигания, тоже самое будет происходить при слабом заряде аккумуляторной батареи и поэтому если у вас есть подозрения на неё то либо заряжайте, либо меняйте на новую в случае если она будет уже сильно изношена, кроме этого точно такая же ситуация Машина не заводиться может из-за замка зажигания происходить, а именно из-за его контактной группы но на автомобилях с реле включением стартера это бывает редко, потому что реле ещё разгружает контакты у замка зажигания и тем самым контакты реже подгорают, но всё же о том как проверить контактную группу замка вы можете вычитать в статье под названием: Более подробную информацию про проверку реле на примере классики смотрите в ролики ниже:. Вот почему изначально на десятках такое реле не делают очень, очень это нужная вещь, у друга 99 жа все время ни припомню чтобы она не смогла завестись с первого раза, у меня же десятка и приходиться постоянно крутить этот стартер и даже бывает иногда что он не с первого раза схватывает, вот теперь собираюсь такое же реле ставить и себе на автомобиль деловой то на пять минут, но зато он очень помогает. Главная Дом и Дача Ремонт квартиры Ремонт дачи Кухня Дизайн дома Сад и Огород Сантехника Домашнее хозяйство Домашняя техника Уборка в доме Посуда Бытовая химия Ковры и ткани Мебель Автомобили Ремонт и сервис Управление машиной Мотоциклы Контакты. Замена реле включения стартера на ВАЗ , ВАЗ , ВАЗ Замена реле включения стартера на ВАЗ , ВАЗ , ВАЗ Добро пожаловать! Более подробную информацию про проверку реле на примере классики смотрите в ролики ниже: Интересное Арки из гипсокартона фото дизайн интерьера Беседки для дачи своими руками: Ремонт Дома Ремонт Дом, дача Советы по ремонту Легко сделать Разное Квартира Дом и быт Дом и сад Материалы Мелкий ремонт Статьи Ремонт Авто Авто Automobile. Связь с нами Обзоры.

Рецензия на статью на английском

Стихотворный размер 7

Замена реле включения стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Мазда 626 2.0 дизель технические характеристики

Апелляционная жалоба образец по административному делу

Решение тригонометрических уравнений 10 класс

Сколько хранятся входящие письма в организации

Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

Как построить фундамент для бани видео

Болезни герберы комнатной

Квалификационная работа перевод говорящих имен собственных

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел	Особенности
Электромотор	По нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкой	Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Тяговое реле	Служит для выдвижения бендикса с шестеренкой при включении электроприбора
Втулки	Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Снятие и разборка стартера

Стартер крепится к блоку сцепления двигателя 2109 – устанавливается он на три шпильки, находящиеся в блоке. Способ крепления у всех моделей одинаков, а это значит, что механизмы можно легко менять. Чтобы стартер снять, достаточно открутить три гайки, отключить клемму от аккумулятора и отсоединить провода, идущие к втягивающему реле и к обмотке. После этого надо начать двигать стартер в направлении аккумулятора, пока он не выйдет из кожуха сцепления, после чего можно его вынимать. Гораздо удобнее выполнять это снизу, стоя в яме или подняв автомобиль на подъемнике. Предварительно придется снять защиту двигателя. После снятия можно приступать к разборке.

Но хотя стартер ВАЗ 2109 не слишком сложный механизм, но все-таки, обслуживанием генераторов и стартеров должен заниматься специалист. К тому же может потребоваться ремонтный комплект.

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Демонтаж стартера

Бывают ситуации, когда стартер можно отремонтировать только после его демонтажа. Здесь все достаточно просто, и никаких трудностей возникнуть не должно. Снять его можно за считанные минуты. Для этого вам потребуется смотровая яма, эстакада или подъемник, а также набор ключей.

1. Поставьте автомобиль на ручник и на первую передачу КПП.
2. Снимите минусовую клемму с АКБ.
3. Разъем с проводом отключается от вывода тягового реле стартера.
4. Открутите гайку, которая крепит контактный болт реле, и снимите провод.
5. Если присутствует защита картера мотора, тогда снимите ее путем поочередного откручивания фиксирующих болтов.
6. Открутите две гайки, которые удерживают стартер в посадочном месте. Делать это лучше снизу моторного отсека. Третью гайку лучше откручивать сверху.
7. Теперь стартер можно извлечь.

Очистите устройство от загрязнений перед тем, как разбирать его.
