Как в «калине-2» подобраться к стартёру двигателя

Стоимость:

Вид работ	Работа	Запчасти
Замена	от 1200 руб.	от 3500 руб.
Диагностика	800 руб.	нет
Чистка	от 200 руб.	нет
Проверка на стенде	300 руб.	нет
Бендикс	от 400 руб.	от 250 руб.
Щеточный узел	от 200 руб.	от 300 руб.
Ремонт стартера	от 500 руб.	от 400 руб.
Втягивающее реле	от 200 руб.	от 500 руб.
Втулки	от 400 руб.	от 450 руб.
Якорь	от 350 руб.	от 700 руб.
Редуктор	от 450 руб.	от 500 руб.

Где делают стартеры Lada Kalina в Санкт-Петербурге:

ВНИМАНИЕ. Мы не ремонтируем агрегаты снятые с автомобиля

Мы самостоятельно делаем диагностику, ставим диагноз и даем гарантию

Мы не ремонтируем агрегаты снятые с автомобиля. Мы самостоятельно делаем диагностику, ставим диагноз и даем гарантию.

Когда делать:

— автомобиль не заводиться, стартер не подает признаков жизни; — при попытке завести автомобиль, слышен шум, авто не заводится; — после запуска двигателя, не происходит отключение реле;

Гарантия на замену — 360 дней., на ремонт — 180 дней.

В случае необходимости, мы можем помочь с эвакуацией автомобиля до наших СТО.

Лада 2115 › Бортжурнал › Замена щеток стартера ВАЗ 2115 (08,09,99,13,14)

На днях тут завожу тачку, а она не заводится, мороз на улице сильный, думал ну наверн аккумулятор замерз. Померил вольтметром, все в порядке. Пошел еще раз повернул ключ — щелкает релюшка а дрыгатель не заводится. Долго я не думал, всем матерым тазоводам известно в чем проблема…

Снял я значит стартер, притащил домой и решил выложить как это делается, хотя и без моих статей все есть в интернете.

Значит приступаем, для начала нужно теплое место, ветошь (если стартер грязный чтобы придать ему эстетичный видок), ключ на 10, желательно свет и по ярче, новые щетки, много терпения, и самое главное не пейте перед этим делом, а если выпили лучше отложите на ясную голову, материться будете и не раз.

1. Берем стартер

и откручиваем клему от втягивающего реле

и вот здесь 2 гайки, болты потом.

Должно у Вас получиться вот так

2. Теперь снимаем крепление собственно самих щеток, те самые болты, на них держатся щетки, можно это сделать аккуратно пассатижами

и снимаем старые щетки

Именно они и есть причина неисправности.

3. Мы на верном пути, дальше у Вас 2 варианта, Вы можете текущие щетки перевернуть другой стороной, потому что она не изношена, либо поставить абсолютно новые (мы пойдем вторым вариантом).

Проблемы со стартером, способы их решения на Лада Калина

Неисправности делят на две категории по природе из возникновения:

Электрические

Неполадки в системе электрического питания — одна из распространенных поломок. Речь идет об участке линии от аккумуляторной батареи до пускового устройства непосредственно.

• Медленное проворачивание ротора;
• Отсутствие реакции при подаче тока на пусковое устройство (далее — ПУ);
• ПУ щелкает, но не крутит: межвитковое замыкание, обрыв проводки, замыкание втягивающего реле;
• Стирание щеток;
• Износ якоря.

Чтобы исключить ряд других, смежных поломок нужно проверить:

• наличие заряда в аккумуляторной батарее;
• фиксацию клемм на контактах АКБ;
• целостность электрической проводки на участке от АКБ до ПУ;
• исправность работы сердцевины замка зажигания.

Механические

Отсутствие проворачивания коленвала при работающем ПУ. В большинстве случаев проблема в неисправном кольце, рычаге обгонной муфты. Реже дефекты маховика, прижимной пружины.

Слышен металлический скрежет при работающем ПУ — зубья маховика изрядно подносились, стерлись, обрывы.

Наиболее распространенная поломка — продолжение вращения ПУ после запуска мотора. Причина:

• заедание, заклинивание пружины, не заводится стартер;
• залипание контактов;
• дефект реле;
• заклинивание приводного вала;
• износ подшипника.

Типичные признаки нестабильной работы

• пусковое устройство запускается но не с «первого раза». Причина: подгорание контактной платы тягового реле;
• ПУ проворачивается, но с большим трудом. Причина: износ щеточного узла, выработка подшипника;
• Задержка выхода вала из зацепления. Причина: износ зубьев вала, бендикса.

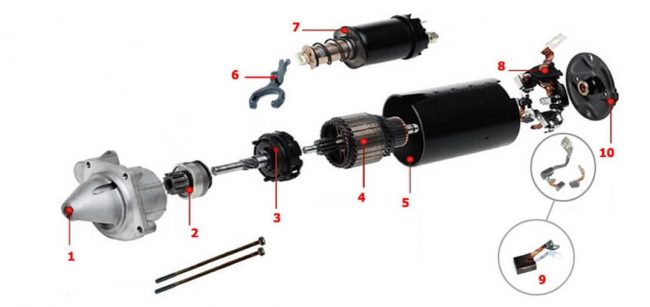

Снятие и разборка стартера

1. Отсоединяем клемму «-» от аккумулятора.

Снимаем воздушный фильтр

Отсоединяем провод управления тяговым реле.

2. Головкой на 13 отворачиваем гайку крепления наконечника провода, соединенного с плюсовым выводом аккумулятора

3. Снимаем наконечник провода

4. Головкой отворачиваем две гайки крепления стартера.

5. Снимаем стартер

Маркировка на корпусе стартера

Головкой  на 13 отворачиваем гайку крепления наконечника провода к выводу тягового реле.

Снимаем с вывода пружинную шайбу

Снимаем наконечник провода

9. Отворачиваем три винта крепления тягового реле

10. Снимаем тяговое реле со стартера

11. Вынимаем из реле пружину

12. Снимаем якорь тягового реле с рычага привода

13. Крестообразной отверткой отворачиваем два винта крепления крышки подшипника

14. Снимаем крышку

15. Снимаем прокладку

16. Снимаем стопорное кольцо

17. Снимаем дистанционную шайбу

18. Ключом на 7 отворачиваем два стяжных болта

19. Вынимаем стяжные болты и снимаем заднюю крышку

20. Поддев отверткой, снимаем щеткодержатель, придерживая пружины щеток

21. Так выглядит щеточный узел

22. Снимаем переднюю крышку

23. Вынимаем якорь из корпуса

24. Вынимаем из крышки уплотнитель

25. Вынимаем вал привода с рычагом

26. Снимаем рычаг привода.

27. Для проверки состояния шестерен редуктора отверткой поддеваем крышку редуктора

28. Снимаем крышку

29. Осматриваем зубья шестерен.

Зубья не должны иметь сколов и следов износа. Добавляем смазку Литол-24 и устанавливаем крышку на место

30. Опираем вал привода на металлический стержень, через отрезок трубы или торцовый ключ на 11

31. сбиваем упорную втулку.

32. Разжав щипцами пружинное кольцо

33. Снимаем кольцо с вала

34. Снимаем с вала привода упорную втулку

35. Вынимаем привод в сборе

Осматриваем коллектор и обмотки якоря.

Следы обугливания обмоток не допускаются – такой якорь необходимо заменить.

Загрязненный коллектор зачищаем мелкозернистой наждачной бумагой, зажав вал якоря через полоску плотной бумаги в патрон электродрели.

Промываем якорь водой с моющим средством для удаления грязи, угольной пыли и остатков абразива и продуваем сжатым воздухом.

Заменяем изношенные щетки, если их высота меньше 3,5 мм. Промываем детали редуктора и привода уайт–спиритом или керосином.

Сборка

Установить щеточный узел на коллектор якоря стартера можно специальной оправкой или с помощью инструментальной головки подходящего размера и формы. В случае их отсутствия установить можно без этих приспособлений. Для этого:

— двумя винтами крепим щеточный узел к задней крышке стартера;

— смазываем конец вала якоря двумя каплями моторного масла;

— вставляем четыре щетки в соответствующие щеткодержатели.

Не вставляя в щеткодержатели пружины щеток, надеваем щеточный узел на коллектор якоря;

— плоскогубцами с тонкими губками отгибаем наружные упоры пружин всех четырех щеток;

— вставляем в щеткодержатель пружину;

— удерживая пружину отверткой, плоскогубцами загибаем четыре упора пружины.

Таким же образом устанавливаем оставшиеся три пружины;

— вставляем в статор якорь стартера с надетыми на него щеточным узлом и задней крышкой, (при этом необходимо придерживать якорь, чтобы его коллектор не вышел из зацепления со щеточным узлом).

Упорную втулку устанавливаем на место при помощи раздвижных пассатижей.

Дальнейшую сборку выполняем в обратной последовательности. На детали редуктора наносим смазку ШРУС-4.

Перед установкой привода окунаем его в моторное масло и даем маслу стечь.

Втулки, в которых вращаются валы якоря и привода, а так же винтовые шлицы привода смазываем моторным маслом;

— чтобы убедиться в правильности сборки стартера, перед установкой проверяем его работоспособность (Описано в начале статьи).

Снятие и разборка стартера ВАЗ (Lada) Kalina 1117 2004 — 2013

Инструменты:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 13 мм
• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Насадка на вороток 15 мм
• Гаечный ключ накидной прямой 8 мм
• Отвертка крестовая средняя
• Отвертка плоская малая (2 шт.)
• Молоток большой
• Тиски
• Омметр
• Пассатижи
• Раздвижные пассатижи
• Выколотка из мягкого металла

Детали и расходники:

• Деревянный брусок
• Смазка ШРУС-4
• Металлическая пластина (2 шт.)
• Мелкая наждачная бумага

Снятие стартера

Примечание:

Работу удобнее проводить на смо­тровой канаве или эстакаде.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Снимаем воздушный фильтр.

3. Отсоединяем провод управления тяговым реле.

4. Головкой «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсо­вым» выводом аккумуляторной батареи.

5. Снимаем наконечник провода.

6. Головкой «на 15» отворачиваем две гайки крепления стартера (нижняя гайка на фото не видна).

7. Снимаем стартер.

8. Устанавливаем стартер в обратной последовательности.

Разборка стартера

Примечание:

Разбираем стартер для замены тягово­го реле, щеткодержателя со щетками и элементов привода. Замену тягового реле можно выпол­нить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

1. Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

2. Крестообразной отверткой отво­рачиваем два винта крепления тягового реле.

3. Снимаем тяговое реле.

4. Вынимаем из передней крышки пру­жину и якорь тягового реле. Ключом «на 8» отворачиваем два стяжных болта.

5. Разъединяем корпус и переднюю крышку.

6. Вынимаем из корпуса якорь со щеткодержателем и задней крыш­кой.

7. Крестообразной отверткой отво­рачиваем два винта.

8. Снимаем заднюю крышку.

9. В гнезде подшипника задней крышки установлена волнистая пружинная шайба. Снимаем щеткодержатель.

10. Снимаем изолированные щетки со щеткодержателя.

11. Снимаем крышку плане­тарного редуктора.

12. Вынимаем три сателлита плане­тарного редуктора привода.

13. Снимаем резиновую заглушку.

14. Нажимая пальцем на торец вала привода. Вынимаем привод в сборе из передней крышки.

15. Двумя отвертками разжимаем проушину опоры и снимаем ры­чаг привода.

16. Опираем торцевую поверхность ко­ронной шестерни в деревянный бру­сок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода и ударив молотком по ключу, спрессовываем ограничительное кольцо.

17. Поддеваем отверткой запорное кольцо и снимаем его.

18. Снимаем ограничительное кольцо хода шестерни привода. Снимаем обгонную муфту с ше­стерней привода в сборе.

19. Отверткой сдвигаем из проточки вала стопорное кольцо и снима­ем его.

20. Снимаем шайбу.

21. Снимаем с вала привода корон­ную шестерню планетарного ре­дуктора.

22. Вставляем две металлические пла­стины между подшипником и кол­лектором якоря и опираем их на губки тисков, нанося удары молот­ком, через выколотку из мягкого металла в торец вала, спрессовы­ваем подшипник.

23. Внешним осмотром проверяем со­стояние коллектора и обмоток якоря. Обугливание обмоток не допускает­ся. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллек­тора якорь следует заменить.

Задиры и наволакивание материала подшип­ника скольжения на шейку вала якоря устраняем самой мелкой шкур­кой с последующей полировкой.

Ом­метром проверяем замыкание об­мотки якоря на его сердечник. Концы обмоток должны быть хорошо при­паяны к ламелям. Почернение обмо­ток и отделение от них лаковой изо­ляции не допускается.

При износе щеток меняем щетко­держатель в сборе.

24. Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в ста­тор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие. Для этого, отгинаем четыре фикса­тора держателя пружины.

25. Вынимаем пружину.

26. После установки щеткодержателя на коллектор якоря устанавливаем пру­жины и загибаем фиксаторы держате­лей пружин.

27. Устанавливаем заднюю крышку и крепим к ней щеткодер­жатель.

28. На шестерни планетарного редукто­ра наносим смазку ШРУС-4.

29. Ограничительное кольцо хода приводной шестерни устанавли­ваем на стопорное кольцо при помощи раздвижных пассатижей.

30. При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоян­ными магнитами и опускаем кор­пус на заднюю крышку.

В статье не хватает:

• Качественных фото ремонта
• Фото деталей и расходников
• Фото инструмента

Каков принцип работы стартера?

С поворотом ключа в замке узла зажигания Лада Калина питание подается на выводы электромагнитного реле. Этот элемент посредством рычага перемещает обгонную муфту до положения, когда шестерня вала стартера входит в зацепление непосредственно с маховиком. Кроме того, напряжение подается на электромотор, вал которого начинает вращаться, приводя в действие двигатель. Когда мотор запустился плунжер перемещается назад, приводя узел в исходное положение. Питание стартера в данный момент отключается.

Руководство по замене стартера на Калине

• Сначала снимите минусовую клемму аккумулятора.
• Затем необходимо отсоединить провода питания, один из которых находится под защитным резиновым колпачком, который нужно отодвинуть:

И открутить ключом на 13 гайку, которая прижимает провод питания стартера:

Вынимаем этот провод и отсоединяем еще один, который находится рядом. Его необходимо просто потянуть с небольшим усилием в сторону и он без труда вынется.

Теперь отводим штекеры в сторону, чтобы они нам не мешались и ключом на 13 откручиваем три гайки крепления корпуса стартера. Две из которых видны хорошо сверху, а третья находится снизу, рукой можно нащупать.

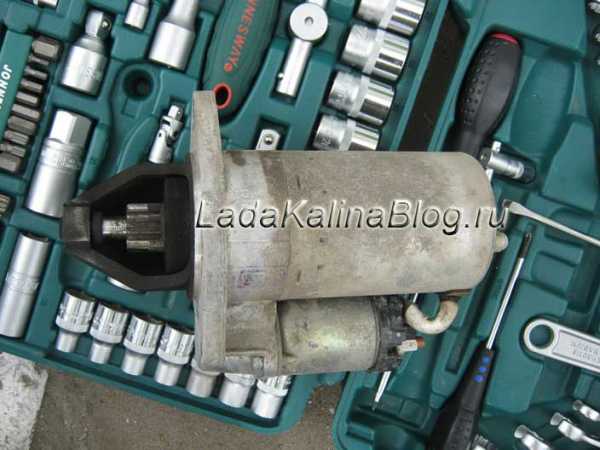

После того, как и нижняя гайка откручена, можно свободно вынимать данную деталь, сняв ее со шпилек:

Если ваша Лада Калина нуждается в замене стартера, то берем новую запчасть и устанавливаем все в обратной последовательности.

Здравствуйте, очень нужна помощь а точнее проф-консультация!, калина 1.4 16 кл. стоит ГБО 4-го поколения, на холодную (даже летом) очень плохо заводиться стартер по началу тяжеловато (но не совсем) крутит на 4-8 раз заводится, сам поменял топливный фильтр, сеточку в бензобаке, свечи новые поставил, проблему не решил, поехал в сервис, провели диагностику, сказали что искра отличная, компрессия очень хорошая, но одна из катушек очень плохо себя чувствует, на месте заменили катушку и на всякий случай воздушный фильтр и попросили что бы залил хорошего 95-го топлива так и сделал, завелась с пол пинка. но машина простояла почти неделю в гараже опять на 4-8 раз завелась, пригнал домой оставил на улице ночевать ночная тем-ра была плюсовая, всё повторяется с 4-8 раза завелась при чём стартер так же по началу тяжковато крутил, АККУМУЛЯТОР заряжен. уж не знаю в чём и дело, не могу и представить что будет зимой! может кто сталкивался с такой проблемой!?

Со стартером разобрался, действительно плотно сидел на фланце (прилип), поддел плоской отверткой, расшатывая удалось снять. Хочу добавить один нюанс, которого нет в этой статье, но есть в паспорте к новому стартеру: при замене стартера, требуется ещё менять втулку стартера КПП

Насколько это важно, не знаю…Думаю, зависит от количества циклов запуска двигателя и все же, желательно, менять эту втулку; другое дело, что её не очень удобно менять (не снимая кпп)

Здравствуйте! Спасибо за Ваш блог, очень помогает, особенно такому новичку как я. В процессе работы у меня возник вопрос: хотел снять стартер, все три гайки открутил, но стартер не хочет сниматься, я его туда-сюда, а он никак не шевелится. Возможно ли такое что он прикис(прилип)? Чем лечить? ВДшкой? Калина 09г; 1.6; 8кл; пробег 40т. (вроде как реальный), один хозяин до меня, комплектация практически самая простая. Заранее спасибо!

У меня проблема такова.Аккумулятор заряжен,но когда начинаю заводить под капотом слышен щелчок и машина не заводится.Что может быть подскажите.

У вас вышло из строя втягивающее реле стартера. Было то же самое: под капотом щелкает, а ничего не происходит. Купил втягивающее (оно гораздо дешевле стартера в сборе) и все стало гуд.

Очень часто в статьях разных, по замене стартера на Калине, указывается,что откручивать стартер надо головкой на 15! А у вас указана головка на 13. Мне самому надо стартер снимать, чтоб ревизию сделать, вот головка на 13 есть, а на 15 нету. Надо будет лезть в свою Калинку и смотреть точнее! А так статья у Вас очень подробная и доходчивая.

Так как я пишу статьи сам, так сказать все делаю на личном опыте, то пишу тот инструмент, который был нужен для ремонта, хотя иногда могу и ошибиться… А если пишут про головку на 15, так это люди пишут про 2110, думая, что и на Калине все так же.

А вот и нет, калина седан 10 год не 13, а 15 ключ нужен…и как на зло не взял с собой все ключи, придется завтра снимать теперь стартер.

Здравствуйте! у меня при пуске двигателя звук был похож на трещотку, причем легко крутился стартер не трогая движок, как будто связь стартера с движком не было. какая проблема может быть со стартером в этом случае ?

а бензонасос «накачал»? у меня вообще случай был такой: остановился на заправке на трассе протереть фары и стекла заглушив двигатель. после поворота ключа зажигания вообще никакого отклика не было. поставил на передачу, толкнул на пару десятков сантиметров и попробовал снова завести машину. завелась. )) возможно грязь где-то попала на контакты, возможно еще какая-нибудь гадость, но надо было ехать да и вечер уже был так что просто сел и поехал. на следующий день завелась нормально. ))

Руководство по замене втягивающего на Калине

После того, как доступ свободен и ничего не мешает работе, можно отсоединять все клеммы и штекеры питания. Один проводок снимается легко — просто необходимо потянуть за него в сторону. А вот два других прикручены гайками:

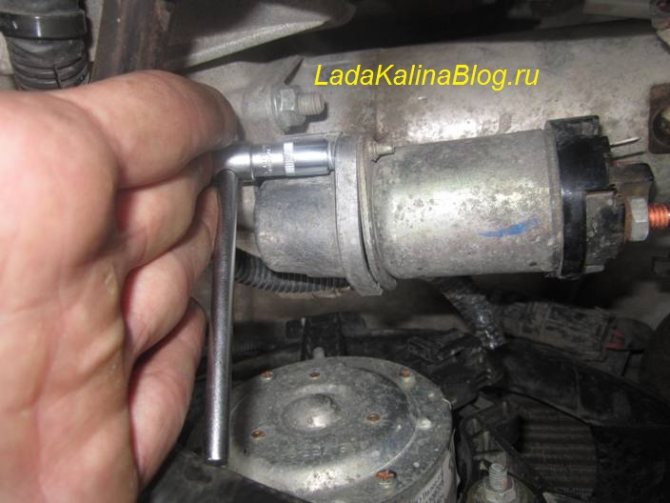

Одну освобождаем с помощью головки на 10 с трещоткой, как наглядно представлено на фотографии ниже:

И вторую обычным на 13:

Далее можно приступать к отворачиванию двух болтиков крепления самого втягивающего реле. Делать это крайне не удобно, поэтому без трещотки и тонкостенной головки на 8 вряд ли обойтись — особенно для нижнего болта:

Верхний болт откручивается без удлинителя, с помощью воротка:

После этого можно извлекать втягивающее реле. Скорее всего оно снимается без якоря, так как он зацеплен за рычаг привода:

Но потом можно освободить и якорь, немного отведя его в нужную сторону, чтобы снять с рычага, и потянуть назад.

Теперь берем новое втягивающее и производим замену. Установка проводится в обратном порядке и особых хлопот не доставит

Стоит обратить внимание, что сначала нужно будет вставить и зацепить якорь втягивающего за рычаг, а потом надеваем пружину и уже вставляем сам корпус реле

Цена этой детали составляет порядка 500 рублей в среднем по всем автомагазинам.

Возможные неисправности стартера

Если Лада Калина не заводится, то возможны следующие типичные неисправности:

• при запуске силового агрегата не работают все приборы;
• при переводе КЗ в положение старта, стартер не включается;
• пусковое устройство не включается с первого раза;
• стартер крутит, но не крутится коленчатый вал;
• при запуске устройство медленно вращается.

Если после пуска двигателя гаснут все приборы, это значит, что отсутствует электропитание. Следует проверить клеммы и степень зарядки АКБ. Если после запуска не работает пусковое устройство, то нужно проверить его исправность (автор видео — Expert R).

Начинать поиск неполадок лучше, не снимая устройство с машины. Сначала отверткой нужно соединить болты втягивающего реле сверху и снизу. В результате электромотор должен начать работать, но без вращения коленвала. Он должен вращаться свободно, при этом не должно быть каких-либо посторонних звуков и шумов.

После проверки электродвигателя нужно снять провод с клеммы управления тягового реле и перемкнуть отверткой ее и верхний болт. После включения должен начать вращаться коленчатый вал мотора. Если все нормально работает, нужно неисправность искать в цепи втягивающего.

Сначала нужно проверить реле пускового механизма, находящиеся в монтажном блоке, заменив его заведомо исправным элементом. Если пусковое устройство заработало, то нужно заменить неисправное реле. В противном случае нужно проверить силовую цепь. Для этого вставляем перемычку в гнезда 87 и 30.

Монтажный блок Калины

При повороте ключа ЗЗ двигатель должен запуститься, иначе следует проверить контрольной лампочкой, подводится ли напряжение 12В к гнезду 30. Одним концом контрольки следует коснуться вывода 30, а второй соединить с массой. Лампочка должна гореть. Иначе возможно повреждение токоведущей дорожки.

Если цепь не имеет повреждений, проверяем контактную группу ЗЗ, присоединив концы контрольной лампы к разъемам 85 и 86. Если при запуске мотора, лампочка загорится, это говорит о том, что с контактной группой все в порядке. Иначе необходим ее ремонт.

Замена тягового реле

Втягивающее на исправность проверяется путем соединения ее болта, расположенного сверху, с клеммой управления. При замыкании реле должно сработать. В противном случае проверяется зарядка АКБ и состояние ее клемм. Если тяговое реле поломано, его следует демонтировать и проверить исправны ли обмотки. Если реле в рабочем состоянии, нужно проверить изношенность щеток.

Если после пуска не крутит стартер и мотор не запускается с первого раза, то необходима замена тягового реле. Возможно, что причина в обгоревших контактах на электромоторе. Если устройство включилось, но медленно вращается, следует проверить с помощью омметра напряжение на клеммах АКБ. Для успешного запуска напряжение не должно быть ниже 9В. Иначе необходим ремонт. Причиной неполадок могут быть втулки, щетки, мог отпасть магнит статора.

Если стартер крутится, а коленвал не вращается, то устройство требует ремонта. При этом возможны следующие неисправности: проворачивается бендикс, ослаблен венец маховика, излом текстолитовой шестерни редуктора.

Замена и установка стартера

После того, как четко уяснили расположение детали, приступаем к его демонтажу. Проверяем наличие набора инструментов, ветошь, дополнительное освещение, смазки, отвертки.

Для удобства проведения работ устанавливаем машину на смотровой канал, можно вывесить гидравлическим подъемником, при наличии.

• Открываем капот, отсоединяем клеммы во избежание короткого замыкания на борту;
• Отвинчиваем крышку воздушного фильтра, извлекаем элемент, а также демонтируем пластиковый корпус. Он зафиксирован внизу тремя винтами по периметру;
• Ключом на «13» выкручиваем гайку с плюсовой клеммы. Снимаем клемму;
• Ключом на «15» выкручиваем три гайки, прижимающие ПУ к стенке блока. Извлекаем его через моторный отсек.

Некоторые мастера практикуют демонтаж стартера из-под днища машины. Как говорится «на любителя», кому как удобнее и в зависимости от конструкции технического средства.

После демонтажа устанавливаем новое ПУ и собираем конструкцию в обратной последовательности. Существует и альтернативный вариант: разбор неисправного пускового устройства, проведение дефектовки, монтаж на прежнее место.

Последний способ самый экономичный, так как приобретать новый стартер не всегда рационально и не каждому по карману. Порой достаточно замены щеток и ПУ снова исправно.

Последовательность действий при разборе стартера

Часто выходят из строя следующие элементы:

Приступаем к разбору: выкручиваем гайки, снимаем наконечник привода. Далее извлекаем втягивающее реле, прижимную пружину, якорь.

Отделяем корпус от крышки, предварительно выкрутив пару болтов. Извлекаем якорь вместе со щеткодержателем и крышкой.

Извлекаем планетарный редуктор, три сателлита, каучуковую заглушку. Аккуратно отверткой поддеваем рычаг привода (вилку), изымаем ее. Снимаем стопорное кольцо, выдавливаем обгонную муфту. Завершаем демонтаж съемом подшипника.

Приступаем к чистке, мойке составных элементов для удобства проведения дефектовки.

• Проверяем обмотку якоря на ней не должно быть обугливания;
• Поверхность шейки вала должна быть гладкой, без царапин;
• Оммометром замеряем сопротивление сердечника, обмотки;
• Концы обмотки должны быть надежно припаяны к ламелям.

Проанализировав состояние отдельных элементов, принимаем решение о рациональности их замены, восстановления. Собираем механизм в обратной последовательности.

При условии соблюдения алгоритма, качественной сборки ресурс эксплуатации стартера 55 – 65 тыс. км. Обязательная плановая профилактика ПУ Лада Калина через 15000 км.

Система пуска

Довольно неплохие стартеры, если за ними правильно ухаживать. Они имеют надежный стальной корпус из сталей наиболее ходовых и стойких к погодным условиям марок, хорошее качество сборки, приемлемый вес. Такие запчасти выдерживают сильный мороз и высокую жару, кроме того и большие эксплуатационные нагрузки. Также меньше перегреваются при длительной работе. Допустимое время беспрерывной работы стартера калины — 10с, после чего наступает перегрев.

Цена стартера и его ремонт

Несомненно, цена ремонта зависит от рода поломки. Если вы, к примеру, буквально разломали стартер пополам, спалив блок управления, а также зацепив некоторые более важные модули авто, то будьте уверены — ремонт обойдется весьма дорого. В большинстве случаев с поломкой возможно справиться самостоятельно, особенно если требуется всего лишь замена неисправной детали. К примеру, блока питания или части тягового реле. Сконструирована Лада Калина совсем незамысловато, поэтому поломки чрезвычайно редко несут с собой огромные затраты при ремонте и проблемы. В среднем, цена нового стартера варьируется в пределах 100$, а его ремонт приблизительно от 15-20$ и выше.

Причиной поломки стартера автомобиля Лада может быть сгоревший предохранитель, а в холодную пору даже замерзшая смазка в редукторе. Возможны и механические повреждения. Например, трещина или нарушение геометрии вала, ослабление муфты обратного хода, неправильное смещение якоря или тягового реле. В таком случае, скорее всего, стартер нуждается в замене. Такое часто бывает вследствие того, что водитель, чтобы завести авто, пытается дернуть его стартером. Также возможно банальное окисление контактов клемм. Это может быть вызвано перепадом температур, попаданием на них различных смазок и окислителей или же просто дождливым климатом.

Замена стартера на калине

Добро пожаловать! Стартер – он заводит автомобиль и если бы не было его, то автомобиль бы приходилось заводить в ручную, то есть либо с толкача или же либо с рукоятки которую нужно вставлять между передним бампером автомобиля, а после установки прокрутив её можно завести двигатель на автомобиле но на современных машинах так к сожалению нельзя, так было сделано только на отечественных к которым относится ВАЗ 2101-ВАЗ 2103, а так же еще можно так завести двигатель на шестёрки и на УАЗах.

Примечание! Для того чтобы заменить стартер на автомобиле, вам нужно будет запастись: Гаечными ключами, а так же разного рода удлинителем или воротком с накидными головками!

Где находится стартер? Он располагается не в таком уж и удобном месте, потому что если вы его соберётесь снять вам нужно будет снимать в дополнение ещё немного других деталей, но если брать к примеру классику то по сравнению с ней на калине он стоит вообще в удачном месте, для того чтобы вы более понимали место его установки мы указали на фото ниже его красной стрелкой, глядя на фото можно уже предположить какие детали нужно будет снимать чтобы они не мешали, то есть придётся снять корпус самого воздушного фильтра который указан синей стрелкой и только после этого вы получите полный доступ к стартеру автомобиля, но так же можно залезть и из под нижней части автомобиля для этого вам просто нужно будет отвернуть несколько болтов которые крепят брызговик двигателя и после этого вам откроется прекрасный доступ к стартеру и к болтам которые его крепят.

Когда нужно менять стартер? При выходе его из строя, он обычно либо перестаёт заводить машину, либо заводит её но делает это кой как (Это от времени такое происходит), что значит кой как спросите вы? Объясняем! Со временем как и любая деталь автомобильный стартер приходит в негодность и после поворота ключа вы слышите не звук работы двигателя а только его прокрутку, если стартер старый то двигатель он может круть и 5 и 10 секунд пока в конечном итоге он его кой как не заведёт, но к зимину времени года эти 5-10 секунд как вы понимаете не относятся.

Замена стартера своими силами

Чтобы заменить стартер на Калине своими силами, не нужно никаких сложных манипуляций, а будет всего-то достаточно минимума инструментов. Чтобы удобнее было проводить ремонт, лучше снять корпус воздушного фильтра, чтобы получить свободный доступ к стартеру. Об это подробно написано здесь. Конечно, можно обойтись и без этого, просто подлезть под машину и открутить защиту, но я выбрал более долгий, зато более удобный вариант.

Для снятия и установки стартера понадобится ключ на 13 рожковый или накидной, а также трещотка с головкой на 13 для большего удобства.

Руководство по замене стартера на Калине

• Сначала снимите минусовую клемму аккумулятора.
• Затем необходимо отсоединить провода питания, один из которых находится под защитным резиновым колпачком, который нужно отодвинуть:

И открутить ключом на 13 гайку, которая прижимает провод питания стартера:

Вынимаем этот провод и отсоединяем еще один, который находится рядом. Его необходимо просто потянуть с небольшим усилием в сторону и он без труда вынется.

Теперь отводим штекеры в сторону, чтобы они нам не мешались и ключом на 13 откручиваем три гайки крепления корпуса стартера. Две из которых видны хорошо сверху, а третья находится снизу, рукой можно нащупать.

После того, как и нижняя гайка откручена, можно свободно вынимать данную деталь, сняв ее со шпилек:

Если ваша Лада Калина нуждается в замене стартера, то берем новую запчасть и устанавливаем все в обратной последовательности.
