Схемы подключения: через магнитный пускатель и реле, с помощью контактора, меры предосторожности

Конструкция и технические параметры

Магнитный пускатель ПМ12

Устройство магнитного пускателя:

• Сердечник;
• Катушка электромагнита;
• Якорь;
• Полимерный каркас;
• Механические датчики работы;
• Центральная и дополнительная группа контакторов.

Магнитный пускатель в разборе

Основные параметры, отображенные в технической документации:

• Мера тока, проходящего по центральным клеммам, – величина токов, при которых устройство является работоспособным на длительном отрезке времени с заданными параметрами;
• Максимальное значение тока, которым сможет оперировать прибор;
• Напряжение связываемого контура – напряжение оперируемого контура, при котором изоляция между центральными клеммами сохраняет свои технические параметры;
• Управляющее напряжение катушки электрического магнита – переменное либо постоянное питающее напряжение электромагнита;
• Релейная и электромеханическая устойчивость к изнашиванию – показатель выражается в количестве циклов на смыкание и размыкание клемм. Релейная износоустойчивость определяется по соответствующему графику, отображенному в сопутствующей документации к прибору. Подставив значения питающего напряжения и силы тока оперируемой сети, возможно, определить параметр самостоятельно;
• Граничное количество срабатываний за единицу времени;
• Число добавочных клемм и метод их реализации;
• Отрезок времени на подключение и отключение.

Кроме того, пускатель электромагнитный может дополняться:

1. Защитным реле с целью предотвращения перегрева и электрических перегрузок конечного потребителя;
2. Дополнительным набором клемм;
3. Пусковым устройством для двигателя;
4. Электропредохранителями.

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Watch this video on YouTube

10.3. Реле электромагнитные токовые РТТ5-16

Рис. 4. Реле электромагнитные токовые РТТ5-16

Таблица 10.3.1. Реле с одним переключающим контактом с ручным возвратом и переключением на самовозврат

Наименование	Диапазон регулирования тока несрабатывания, А
РТТ5-16-012У3	0,10—0,15
РТТ5-16-022У3	0,14—0,21
РТТ5-16-032У3	0,20—0,30
РТТ5-16-042У3	0,28—0,40
РТТ5-16-052У3	0,38—0,54
РТТ5-16-062У3	0,52—0,75
РТТ5-16-072У3	0,70—1,00
РТТ5-16-082У3	0,95—1,40
РТТ5-16-092У3	1,30—1,9
РТТ5-16-102У3	1,80—2,6
РТТ5-16-112У3	2,50—3,6
РТТ5-16-122У3	3,30—4,8
РТТ5-16-132У3	4,20—6,0
РТТ5-16-142У3	5,50—8,0
РТТ5-16-152У3	7,00—10,0
РТТ5-16-162У3	9,5—14,0
РТТ5-16-172У3	13,0—16,0

Таблица 10.3.2. Реле с одним размыкающим контактом и ручным возвратом

Наименование	Диапазон регулирования тока несрабатывания, А
РТТ5-16-011У3	0,10—0,15
РТТ5-16-021У3	0,14—0,21
РТТ5-16-031У3	0,20—0,30
РТТ5-16-041У3	0,28—0,40
РТТ5-16-051У3	0,38—0,54
РТТ5-16-061У3	0,52—0,75
РТТ5-16-071У3	0,70—1,00
РТТ5-16-081У3	0,95—1,40
РТТ5-16-091У3	1,3—1,9
РТТ5-16-101У3	1,8—2,6
РТТ5-16-111У3	2,5—3,6
РТТ5-16-121У3	3,3—4,8
РТТ5-16-131У3	4,2—6,0
РТТ5-16-141У3	5,5—8,0
РТТ5-16-151У3	7,0—10,0
РТТ5-16-161У3	9,5—14,0
РТТ5-16-171У3	13,0—16,0

Конструкция магнитного пускателя

На картинке ниже изображены компоненты типичного пускателя. Стационарная нижняя часть при подключении катушки к сети питания образует электромагнитное поле, которое притягивает подвижный элемент. Присоединенные к якорю контакты замыкают рабочую цепь. Если обмотку обесточить, пружина вернет систему в исходное состояние.

Основные функциональные элементы пускателя

Сердечник электромагнита собирают из пластин в форме буквы «Ш». Большим количеством составных элементов блокируют паразитные токи (скин-эффект). Количество витков подбирают с учетом напряжения сети питания.

Секторы с обозначениями

Пояснительные надписи на корпусе разделены на три группы:

1. общие сведения и область применения (АС1-4);
2. информация о допустимых токах в цепях нагрузки (пересчет в кВт или обратный выполняют с учетом сетевого напряжения);
3. графическое обозначение контактных групп (прерывистая линия обозначает синхронное переключение).

Каждую область можно изучить подробно. Для ознакомления с классификацией по категориям назначения руководствуются нормативами ГОСТ Р 50030.4.1.-2002. Обозначение АС1 свидетельствует о возможности подключения пускателя к нагревательным элементам, лампам накаливания и другим нагрузкам со слабо выраженными реактивными характеристиками. Если нужно обеспечить пуск мощного двигателя, выбирают модель категории AC3.

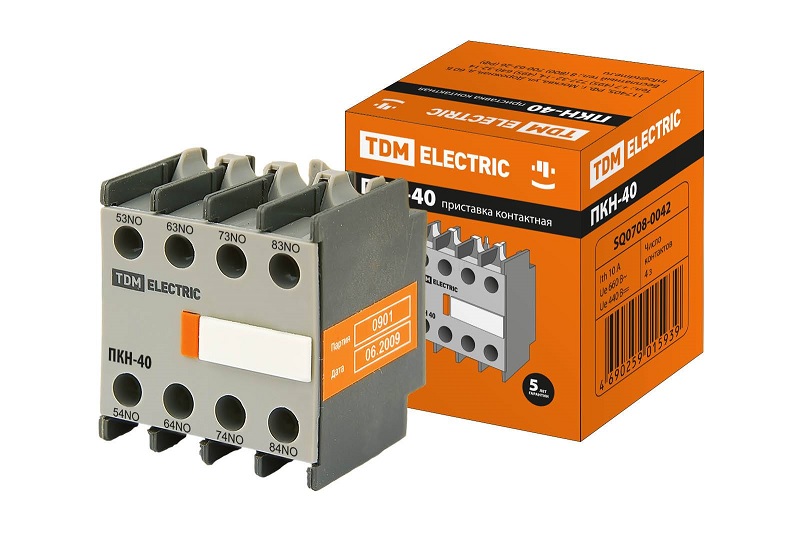

Контактная приставка

Эту часть монтируют на пускатель электромагнитный 220в для расширения базовых функций:

• активации реверсивного режима двигателя;
• управления дополнительной нагрузкой;
• включения световой индикации.

Контактная приставка

К сведению. Типовой механизм приставки содержит две пары контактов. Жесткая фиксация блока в определенном месте обеспечена специальной формой выступов стыковочной площадки. При выборе подходящей модели следует учитывать соответствие пускателю, а также нормально замкнутое/разомкнутое состояние контактной группы.

Контактные группы пускателей

По действующим стандартам входные и выходные клеммы маркируют латинскими буквами L и T, соответственно. В действительности соблюдение очередности не имеет значения. Подключать парные контакты к источнику питания и нагрузке можно в любых комбинациях. В этом –главное отличие от реле, где создается постоянное соединение с одной из цепей источника питания.

Важно! Рекомендуется соблюдать стандартные нормативы, чтобы не усложнять поиск неисправностей в схеме и выполнение монтажных работ. Отдельная контактная группа (13H0, 14H0) предназначена для функционирования схемы самостоятельного «подхвата». В этом режиме кнопочный пуск активизируется однократным нажатием без удержания

В этом режиме кнопочный пуск активизируется однократным нажатием без удержания

Отдельная контактная группа (13H0, 14H0) предназначена для функционирования схемы самостоятельного «подхвата». В этом режиме кнопочный пуск активизируется однократным нажатием без удержания.

Кнопка остановки

Схема управления любым пускателем организована с применением двух кнопок без фиксации включенного положения. «Стоп» обозначают красным цветом для повышения безопасности. В аварийной ситуации эта яркая идентификация ускоряет отсоединение источника питания.

Схема подключения пускателя

В исходном положении кнопки «Стоп» цепь замкнута. При нажатии – катушка индукции отсоединяется от источника тока. Электромагнитное поле исчезает. Пружина возвращает якорь в исходное состояние с одновременным размыканием основной контактной группы. Вторичное замыкание цепи на этом участке не имеет значения, так как общий разрыв обеспечен кнопкой «Пуск».

К сведению. Следует подчеркнуть компактность современных пускателей. Такие изделия приспособлены для монтажа на типовой din рейке.

Кнопка запуска

Этот элемент управления создают в черном (зеленом) цветовом исполнении. В исходном состоянии контакты разомкнуты. Нажатием активизируют формирование магнитного поля и передвижение основной контактной группы. «Самоподхват» обеспечивает функциональность рабочей цепи питания после возврата кнопки пусковой в начальное положение.

Управление реверсивным пуском

Управление катушками обоих контакторов осуществляется тремя кнопками с наименованиями «стоп», «вперед» и «назад». Эти кнопки позволяют связать расположение фаз с питанием контакторных катушек. В зависимости от очередности включения, контакторы производят замыкание электрической цепи таким образом, что вращение вала будет происходить в ту или иную сторону. Кнопка «назад» может не удерживаться, поскольку катушка сама принимает нужное положение благодаря функции самоподхвата.

На всех трех кнопках имеется блокировка, которая исключает возможность их одновременного нажатия. В такой ситуации велика вероятность выхода из строя электрической части оборудования. Поэтому, для блокировки кнопок используется специальный блок-контакт, расположенный внутри соответствующего контактора.

Добавить сайт в закладки

Схема подключения трехфазного асинхронного двигателя, в пусковом положении которого обмотки статора соединяются звездой, а в рабочем положении — треугольником.

К двигателю подходит шесть концов. Магнитный пускатель КМ служит для включения и отключения двигателя. Контакты магнитного пускателя КМ1 работают как перемычки для включения асинхронного двигателя в треугольник

Обратите внимание, что провода от клеммника двигателя должны быть включены в таком же порядке, как и в самом двигателе. Главное — не перепутать

Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.

При нажатии на кнопку «ПУСК» питание подается на магнитный пускатель КМ. Он срабатывает, и на него подается напряжение через блок-контакт. Теперь кнопку можно отпустить. Далее напряжение подается на РВ, оно отсчитывает установленное время. Также напряжение через замкнутый контакт реле времени подается на магнитный пускатель КМ2, и двигатель запускается в «звезду».

Через установленное время срабатывает реле времени РТ. Магнитный пускатель Р3 отключается. Напряжение через контакт реле времени подается на нормально-замкнутый (замкнутый в отключенном положении) блок-контакт магнитного пускателя КМ2, а оттуда на катушку магнитного пускателя КМ1. Иэлектродвигатель включается в треугольник.

Пускатель КМ2 следует также подключать через нормально-замкнутый блок контакт пускателяКМ1 для защиты от одновременного включения пускателей.

Магнитные пускатели КМ1 и КМ2 лучше взять сдвоенные с механической блокировкой одновременного включения.

Кнопкой «СТОП» схема отключается.

Схема состоит:

1. Автоматический выключатель.
2. Три магнитных пускателя КМ, КМ1, КМ2.
3. Кнопка пуск — стоп;- Трансформаторы тока ТТ1, ТТ2;- Токовое реле РТ;- Реле времени РВ.
4. БКМ, БКМ1, БКМ2– блок-контакты своего пускателя.

В каждой установке в которой требуются запуск электродвигателя в прямом и обратном направлении обязательно присутствует магнитный пускатель реверсивной схемы. Подключение такого компонента не является столь сложной задачей как, кажется, на первый взгляд. К тому же востребованность таких задач появляется довольно часто. К примеру, в сверлильных станках, отрезных установках или же лифтах, если это касается не бытового использования.

Принципиальным отличием такой схемы от одинарной является наличие дополнительной цепи управления и немного измененной силовой части. Также для осуществления переключения такая установка оснащена кнопкой (SB3 на рисунке). Такая система, как правило, защищена от короткого замыкания. Для этого перед катушками в силовой цепи предусмотрено наличие двух нормально — замкнутых контакта (КМ1.2 и КМ2.2) производные от контактных приставок, размещенных в позиции магнитных пускателей (КМ1 и КМ2).

Для того, чтобы приведенная схема была читабельной, изображения цепи на ней и силовые контакты имеют различное цветовое оформление. Также для упрощения, здесь не были указаны пары силовых контактов, обычно имеющие цифробуквенные аббревиатуры. Впрочем, с данными вопросами можно ознакомится в статьях, посвященных подключению стандартных магнитных пусковых систем.

Устройство и принцип действия

На сегодняшний день производителями налажено производство магнитных пускателей, которые находят применения во всех сферах промышленности, транспорте, повседневной деятельности человека. Они различаются по конструкции исполнения, сложности схемы управления, габаритным размерам, величине токовых нагрузок, степени защиты от воздействия внешней среды, но всех их объединяет то, что в основу их работы заложен один принцип.

Рисунок 1 Устройство магнитного пускателя серии ПМ12

Пластиковый корпус магнитного пускателя состоит из двух частей (2) и (3). В нижней части (3) располагается главный рабочий орган – магнитная система пускового устройства, состоящая из втягивающей катушки (6), якоря (4) и сердечника (7), набранных из Ш-образных пластин, изготовленных из электротехнической стали.

На средний керн неподвижного сердечника (7), который крепится к корпусу (3) пластиной (8), одевается втягивающая катушка (6) и возвращающая пружина (11). Для того чтобы смягчить динамическую нагрузку, между ней и железом сердечника устанавливается амортизатор (8).

В корпусе выполнены специальные направляющие пазы, по которым совершает возвратно-поступательные движения траверса (1). К траверсе жестко крепится подвижная часть магнитной системы (якорь) и мостик контактов пускателя (12)

На крайних кернах сердечника в специальных пазах крепится короткозамкнутый виток (5), обеспечивающий щадящий режим работы катушки.

При прохождении через витки катушки тока создается поле, под воздействием которого происходит втягивание в нее подвижной части магнитной системы исполнительного механизма. Перемещение якоря в сторону катушки увлекает за собой траверсу вместе с устройством замыкания-размыкания силовых, а также вспомогательных контактов пускателя. При обесточивании ПМ, возвратная пружина возвращает якорь на исходную позицию, что вызовет размыкание контактов.

В основании корпуса предусмотрен фиксатор, предназначенный для быстросъемного крепления пускателя к дин рейке.

Процесс подключения

Ниже приведена схема подключения ТР с обозначениями. На ней можно найти сокращение КК1.1. Оно обозначает контакт, который в нормальном состоянии является замкнутым. Силовые контакты, через которые ток поступает на двигатель обозначены сокращением KK1. Автоматический выключатель, который находится в ТР обозначен как QF1. При его задействовании происходит подача питания по фазам. Фаза 1 управляется отдельной клавишей, которая обозначена маркировкой SB1. Она выполняет аварийную ручную остановку в случае возникновения непредвиденной ситуации. От нее контакту уходит на клавишу, которая обеспечивает пуск и обозначена сокращением SB2. Дополнительный контакт, который отходит от клавиши пуска, находится в дежурном состоянии. Когда выполняется запуск, тогда ток от фазы через контакт поступает на магнитный пускатель через катушку, которая обозначается KM1. Происходит срабатывание пускателя. При этом те контакты, которые в нормальном положении являются разомкнутыми замыкаются и наоборот.

Когда замыкаются контакты, которые на схеме находятся под сокращением KM1, тогда происходит включение трех фаз, которые пускают ток через тепловое реле на обмотки двигателя, который включается в работу. Если сила тока будет расти, тогда из-за воздействия контактных площадок ТР под сокращением KK1 произойдет размыкание трех фаз и пускатель обесточивается, а соответственно останавливается и двигатель. Обычная остановка потребителя в принудительном режиме происходит посредством воздействия на клавишу SB1. Она разрывает первую фазу, которая прекратит подачу напряжения на пускатель и его контакты разомкнутся. Ниже на фото можно увидеть импровизированную схему подключения.

Есть еще одна возможная схема подключения этого ТР. Разница заключается в том, что контакт реле, который в нормальном состоянии является замкнутым при срабатывании разрывает не фазу, а ноль, который уходит на пускатель. Ее применяют чаще всего в силу экономичности при выполнении монтажных работ. В процессе нулевой контакт подводится к ТР, а с другого контакта монтируется перемычка на катушку, которая запускает контактор. При срабатывании защиты происходит размыкание нулевого провода, что приводит к отключению контактора и двигателя.

Реле может быть смонтировано в схему, где предусмотрено реверсивное движение двигателя. От схемы, которая была приведена выше различие заключается в том, что присутствует НЗ контакт, в реле, которое обозначено KK1.1.

Если реле срабатывает, тогда происходит разрыв нулевого провода контактами под обозначением KK1.1. Пускатель обесточивается и прекращает питания двигателя. В экстренной ситуации кнопка SB1 поможет быстро разорвать цепь питания, чтобы остановить двигатель. Видео о подключении ТР можно посмотреть ниже.

Устройство и принцип работы

Тепловое реле обезопасит электрический двигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз Подключают реле к выводу с магнитным пускателем.

Данную схему допустимо применять для коммутации в работе с асинхронными двигателями. Реализация этого алгоритма производится с помощью замыкания в МП вспомогательных контактов.

Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными. Существуют также катушки на 12, 24, 36, 42, вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

Электрические соединения нужно сверить со схемой. Принцип работы В нормальном отключенном состоянии размыкание контактам магнитопровода обеспечивает установленная внутри пружина, приподнимающая верхнюю часть устройства.

Чаще всего она зеленого цвета, хотя может быть и черного. Видео по теме. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. В первом случае он будет работать плавно, но не сможет развить полную мощность.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. Схема МП для реверса организовывается на паре одинаковых устройств.

При этом фаза А через КМ2. Схема подключения выносного пускателя позволяет разместить устройства безопасности. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней. Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Выпрямляясь, пружина делает толчок, и верхняя часть магнитопровода оказывается вверху.

Применять ее целесообразно в случае соединения обмоток двигателя треугольником. Советы и хитрости установки Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером. Если устройство рассчитано на работу в сети с напряжением В, то именно на указанные контакты будет подаваться это напряжение. МП включает в свою конструкцию основание 1 , контакты неподвижные 2 , пружину 3 , сердечник 4 , дроссель 5 , якорь 6 , пружину 7 , контактный мостик 8 , пружину 9 , дугогасительную камеру 10 , нагревательный элемент 11 По сути, это реле, но отключающее гораздо больший ток.
Простая схема электромагнитного пускателя – что из себя представляет, как работает, из чего состоит.

Назначение и устройство

Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.

Так выглядит магнитный пускатель

Магнитные пускатели могут быть двух видов:

•  С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
• С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.

Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.

Состав и назначение частей

Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности.  Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.

Устройство магнитного пускателя (контактора)

Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.

Принцип работы

В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.

Принцип работы магнитного пускателя (контактора)

При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.

Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.

Особенности монтажа

Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:

Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.

Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).

Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).

То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.

Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.

Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:

Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!

Будет интересно прочитать:

Подключение обычного пускателя

У неспециалиста схема подключения устройства вызывает наибольшие трудности из-за непривычки работать с электрическими схемами. В действительности это не так сложно. Пускатель, как правило, всегда трехфазный, состоит их трех пар силовых контактов, хотя обычно, из-за контактов-мостиков, которые исключают гнущиеся проводники, силовых контактов шесть. Они приводятся в действие электромагнитом переменного тока.

В системе контактов аппарата есть пары небольших контактов. Их используют для автоматизации работы пускателя и блокировки. В этом и состоит суть различных схем пускателей, работающих от кнопок. Ниже показано, как подключить магнитный пускатель:

Пускатель собран для нереверсивного пуска двигателя через кнопочный пост. Схема изображена для устройства на 380 В и описывает подключение трехфазного двигателя. От пускателя на 220 она отличается тем, что цепь управления подключена между двумя фазами, а не между фазой и землей или нейтралью. От перегрузки по току мотор защищает тепловое реле. (Реверсивный пускатель будет рассмотрен в далее.)

Работа схемы заключается в следующем. Для подключения двигателя использован электромагнитный пускатель. K1.1-3 – это три фазных силовых контакта. Это простой классический вид схемы подключения двигателя через пускатель. Цепь из разомкнутых и замкнутых контактов, которые приводятся в действие от разных источников, имеет простую логику.

Разрыв цепи катушки производится через кнопку, кнопкой же эта катушка включается. Кнопка «Стоп» – нормально замкнутая. Кнопка «Пуск» – нормально разомкнутая. Когда нажимается кнопка «Пуск» срабатывает катушка и замыкает свои контакты К1.4 которые продолжают удерживать себя «сами» при помощи электромагнита. При нажатии «Стоп» электрическая цепь разрывается и все приходит в исходное состояние. Кроме того, срабатывание теплового реле тоже разрывает цепь контактами P1.1.
