Вездеходы на шинах низкого давления: снегоболотоходы для передвижения в условиях пересеченной местности

Материалы для постройки вездехода

• ДВС — Tiger-390Е мощностью 13 л.с.
• КПП 5 ступ. от автомобиля Golf-2.
• Сцепление и ШРУСы так же от Golf.
• Мосты от ВАЗ классика.
• Профильные трубы.
• Листовой металл.

Рассмотрим более подробно этапы постройки и главные узлы вездехода.

Рама вездехода сваривалась из профильной трубы. На раму установлен двигатель Tiger-390Е четырехтактный одноцилиндровый.

Доработки переднего моста вездехода.

А вот запчасти использованные для блокировки дифференциала:

На двигатель автор поставил карбюратор К65С. После чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично.

Затем автор приступил к изготовлению колес ободрышей. Б/у колеса от грузовой техники были ободраны, при этом посадочное не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

Резина подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.

Изготовлены диски.

Ниже представлена схема по которой делались диски с основными размерами:

Для изготовления дисков была использована бочка 50 см толщиной в 1.5 мм, конца 45 градусов толщиной 2 мм, а за основу взят диск от классического ваза 13 дюймов. Крепится диск на стандартные 6 гаек м6. Так же имеются два запорных кольца.Вес диска в сборе составляет 22 килограмма.

Камера весит 15 кг, ободранная покрышка от ви-3 однопучковая с четырьмя слоями, ширина грунтозацепов примерно 3 сантиметра, весит 36 кг. Колесо в сборе весит около 73 кг.

Запорное кольцо.

Самодельный вулканизатор.

Сделан глушитель. Длинна глушителя составляет 400 мм, диаметр 11 сантиметров, для придания жесткости последнюю банку автор сделал эллипсом. первая же и вторая банка сделаны толстостенными.

Крепление оси к раме.

Рулевое.

Задняя полурама.

Установлен генератор 14В 65А.

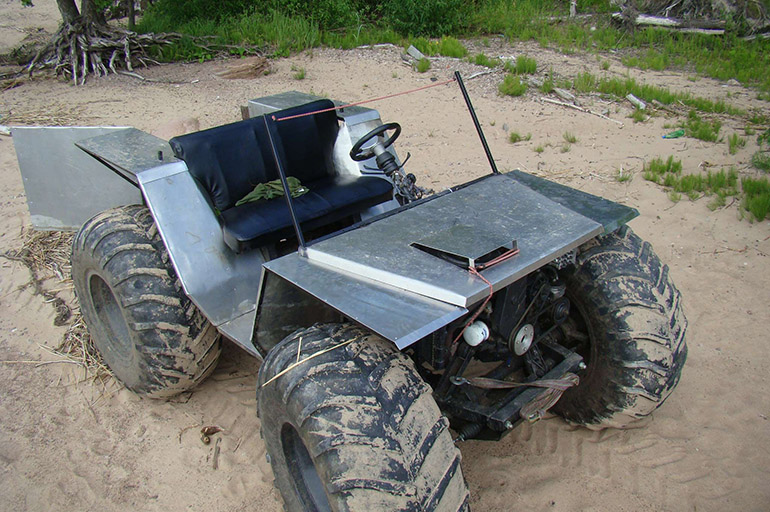

Самодельный вездеход удачно прошёл испытания не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. На первой и второй передачах легко проходятся любые препятствия. Максимальная скорость вездехода на пятой передаче по ровной поверхности равна 35 км/ч.

Видео автора самоделки: испытания вездехода на суше и воде.

Автор самоделки: Владимир. Беларусь.

Инструкция по проведению работ

Для создания конструкции транспорта с высокой проходимостью понадобится скрепить наружную обшивку и раму. Поскольку используется основа от автомобиля, готовые самодельные вездеходы на базе УАЗ должны отличаться прочностью. Так, лучше использовать стальные материалы вроде труб, так как на них будет возложена большая нагрузка

Важно учитывать изоляцию от влаги, если будет создаваться на основе УАЗ болотоход своими руками

В некоторых случаях, когда невозможно произвести сварку труб или же купить их, вполне можно применять оригинальный корпус от автомобиля. На практике кузов нередко видоизменяют, придавая ему нужный вид. Но главного внимания требует укрепление «боковины» и крыши конструкции. Днище нужно укреплять, ведь оно берёт на себя часть нагрузки.

Процесс обшивки

Чтобы создать вездеход из УАЗа своими руками, нужно снять старую обшивку. Этот этап можно проводить во время усиления корпуса. Материал выбирают из рифлёного дюраля или алюминия. Чаще всего делают выбор в пользу первого варианта. Он способен противостоять пагубному влиянию погодных условий и устойчив к коррозии.

Прочность увеличивают рифлёные листы. Приступая к их выбору, нужно учесть, чтобы толщина материала составляла 1,5–2 мм. Крепятся листы винтами М5, которые цепляются в раму специальными головками. Конечно, не удастся создать максимальную плотность между рамой и рифлёными листами. Останутся неаккуратные следы после работы, поэтому нужно использовать накладки из резины.

Как правило, обшивка на самодельный вездеход из УАЗа — это самое уязвимое место. При её плохом выполнении можно сделать всю конструкцию транспортного средства уязвимой перед воздействием окружающей среды. Также может использоваться силикон в местах крепления для лучшей изоляции.

Технические работы

Следует обратить большое внимание на развал колёс, когда происходит сборка моста

Важно приваривать сначала нижние, а потом верхние части подшипников. После этого они крепятся с помощью болтов к раме

Также важно использовать телескопические амортизаторы и хомуты, чтобы оптимизировать удобство движения

После этого они крепятся с помощью болтов к раме

Также важно использовать телескопические амортизаторы и хомуты, чтобы оптимизировать удобство движения

Стоит учитывать назначение транспортного средства. Если требуется болотоход на базе УАЗ, нужно использовать другой тип колёс, который сможет противостоять трясине и грязи. Для этого лучше конструировать гусеничный вездеход на базе УАЗ.

Заключительные этапы

Передача крутящего момента осуществляется через карданный вал. Он проходит к заднему мосту от двигателя. Детали из автомобиля для этого отлично подходят. Преимущества такого кардана в его надёжности и простоте, ведь с ним очень легко работать. Также стоит учесть расположение посадочных отверстий, ведь они могут не совпадать. Если наблюдается такая проблема, их нужно выточить.

После этого можно считать, что УАЗ, переделанный под вездеход, готов. Его следует тщательно протестировать, чтобы обнаружить возможные проблемы. Если такие наблюдаются, нужно исправить ошибки, ведь они могут нести угрозу для безопасности пассажиров. Можно встретить и другие поделки с машин, так как сделать из УАЗа болотоход также не составит труда.

Практически все сборки таких транспортных средств собираются по единой схеме. Для работы требуется только кузов и двигатель, а остальные элементы водитель собирает своими силами. Выбор варианта такого транспортного средства зависит от требуемой проходимости и мощности. Каждый «умелец» создаёт свою вариацию вездехода, ориентируясь на особенности окружающей территории и финансовые возможности.

Создавая внедорожник из старого УАЗа, нужно серьёзное внимание уделить мерам безопасности. Все детали нужно тщательно перепроверять на прочность, чтобы транспортное средство не было опасным для окружающих

Также следует позаботиться о гидроизоляции, чтобы влага не вызывала коррозию металлов.

Изготовление дисков и шин

Диски для шин низкого давления и шины можно сделать самостоятельно. Для этого нужно знать некоторые их особенности. Самодельные колеса могут быть следующей формы:

• арочные;
• широкопрофильные;
• тороидальные;
• пневмокатки.

Арочные конструкции предназначены для передвижения по бездорожью. Их обычно ставят на ведущий привод автомашины. За основу такого колеса рекомендуется брать широкопрофильную резину толщиной до 700 мм. После обработки ее ширина может стать в несколько раз больше. Внешне колесо походит на бочку. Накачивать его следует до уровня 0,05 МПа.

Широкопрофильные имеют вид овала. Давление в них ниже стандартного в 2 раза. Применяются в автомобилях высокой грузоподъемности. Довольно устойчивы к качению.

Тороидальные ШНД изготавливаются как камерные, так и бескамерные. Особым спросом пользуются у военных, охотников и путешественников.

Пневмокатки имеют грунтозацепы, выполняющие функции ребер жесткости. Отличаются высокой износоустойчивостью. Хорошо работают на бездорожье.

Диски для шин низкого давления (изображение № 1) тоже самодельные. Простая конструкция — это пневматик и пара дисков. Сначала вытачивается ступица с гнездом для подшипников. На ней крепятся фланцы. Изготовление деталей может быть из листовой стали. Ее толщина — от 1 до 3 мм. Можно использовать алюминиевый сплав марки Д 16. Вместо Д 16 используют и марку АМГ.

Изображение 3. Резьбовой фиксатор.

Если нет особого желания заниматься подобной работой, можно пойти по менее трудному пути. Для этого достаточно взять диски от автомобиля. Размер они должны иметь такой, какой вам нужен. Например, это могут быть диски автомобиля ВАЗ (изображение № 2). C лицевой стороны к ободу привариваются резьбовые фиксаторы (изображение № 3). Болты, закрученные в них, будут удерживать шину низкого давления от проворачивания. Дальнейший порядок работы такой:

• к дискам привариваются спицы;
• по кругу устанавливается трубка и закрепляется сваркой, образуя обруч;
• изготовленное ранее место крепежа с осью тоже приваривается к диску;
• после всех работ болгаркой следует удалить все острые детали, чтобы защитить от прокола камеру.

Для изготовления шин низкого давления своими руками нужны материалы и инструменты (изображение № 4):

• шины;
• маркер;
• острый нож;
• точило или брусок для заточки ножа;
• болты;
• перемычки из резины;
• лебедка, установленная на основание.

Изображение 4. Инструменты для изготовления шин низкого давления.

Нож желательно иметь с двухсторонней заточкой. Шину, которая выбрана в качестве заготовки, нужно хорошо промыть и высушить. Затем маркером она размечается и вырезается лишний материал. Для соединения с диском вырезаются небольшие окошки для болтов. Проволоку корда и лишнюю резину удаляют лебедкой, так как руками это сделать весьма сложно. Далее поверхность очищается шкуркой, шина надевается на диски и накачивается. Сделать это можно по-разному, в зависимости от размеров и форм диска.

Созданные колеса низкого давления своими руками:

• обладают небольшим весом;
• обладают высокой степенью эластичности;
• хорошо амортизируют неровности;
• способны преодолевать участки болотистой местности;
• имеют большой объем воздуха, который создает предпосылки для плавучести транспортного средства.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
3. В отверстие диска выводится воздушный клапан.
4. Колесо накачивается воздухом.
5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Шины низкого давления своими руками

Как и любое колесо, пневматик низкого давления конструктивно состоит из ступицы, монолитного или разъемного диска (или спиц) и шины. Давайте рассмотрим некоторые виды самодельных колес и способы их изготовления.

Самую простую конструкцию имеет пневматик с двумя дисками. Согласно заранее сделанных расчетов вытачивается ступица (если это ведущий элемент, то с посадочным местом под ось, если колесо не является ведущим, то делается посадочное место под подшипники). На ступице так же протачиваются фланцы для крепления дисков. Далее необходимо вырезать два диска из листового металла. Любители часто используют тонкую листовую сталь (1 – 3 мм), либо сплавы на основе алюминия (Д16-Т, АМГ) и им подобные.

Пример крепления диска колеса низкого давления

После закрепления дисков на ступице, следует соединить их между собой полосами металла, изогнутыми по диаметру поперечного сечения камеры. Число таких полос обычно делают не менее 12. Соединительные полосы делают из того же материала, что и диски. Все соединения деталей движителя делают либо заклепочными, либо болтовыми с элементами контровки.

После сборки основы, на нее одевается камера и крепится к ободу (диску) брезентовыми ремнями с помощью зацепов или винтов. Вместо брезентовых ремней некоторые “самоделкины” используют полосы из тонкой транспортерной ленты. При накачивании шины, камера несколько выпирает в промежутки между крепящими ремнями, образуя тем самым своеобразные грунтозацепы.

Так как “голая” камера подвержена повреждениям об острый лед, камни и другие препятствия, распространена такая мера повышения живучести: самодельные колеса низкого давления обувают в облегченные покрышки.

Самодельная покрышка

Для этого используют либо разрезанную камеру такого же размера, как и основной баллон, либо используют облегченные стандартные покрышки от различной техники.

Пример изготовления облегченной покрышки по методу А. Кокшарова из Карелии

Автор отмечает, что применение данной технологии значительно повышает срок службы самодельных шин, а так же повышает проходимость вездеходов собственного производства.

Варианты исполнения

В домашних условиях собирают 2 вида каракатов. У каждого есть свои достоинства и недостатки.

Полноприводная конструкция

За основу берут российский внедорожник — УАЗ или «Ниву». Также подходит недорогой китайский автомобиль, например Lifan (Лифан) Solano 452.

С целью уменьшения веса меняют штатный двигатель на мотоциклетный от «Днепра» или «Урала».

Достоинства схемы 4х4:

1. Большая грузоподъемность.
2. Повышенная проходимость.
3. Комфортная закрытая кабина.
4. Надежность. В случае неисправности одного из мостов машина остается на ходу.
5. Минимум трудозатрат. В конструкцию вносятся только незначительные изменения.

Недостатки полноприводной самоделки:

1. Высокая стоимость.
2. Большой вес.
3. Низкая маневренность.

Примером полноприводного караката является модель марки ЗИС 5.

Убедительным аргументом в пользу данной конструкции служит наличие дифференциалов, благодаря чему машина свободно поворачивает.

Трехколесный вездеход

Собирается на базе мотоцикла. Сзади устанавливают 2 колеса (полуоси или автомобильный мост), спереди — 1 (на вилке).

В противном случае крепят примитивную будку из алюминиевого профиля.

1. Малый вес.
2. Высокая маневренность.
3. Компактные размеры.

1. Слабая тяга (привод на 2 колеса).
2. Низкая грузоподъемность.
3. Большой объем работ при самостоятельном изготовлении.

Кроме того, модель с полуосями плохо поворачивает ввиду отсутствия дифференциала. В ранних версиях спереди устанавливали лыжу. Такую машину собирать проще, но она не обладает плавучестью.

Он преодолевает заболоченные зоны и реки; не идет на дно, если лед под ним проломился.

Как сделать своими руками?

Многие народные умельцы так и поступают – собирают спецтехнику в гараже, ремонтном боксе, чтобы сэкономить финансовые затраты и воплотить в реальность свою мечту. Чтобы сделать вездеход из автозапчастей и подручных инструментов, потребуется базовая модель автотранспортного средства, колеса с шинами низкого давления и дополнительные материалы.

Собрать самоделку на колесах можно самому, например, из девятки, с двигателем Lifan. Здесь все зависит от концепции, что в итоге желает увидеть любитель экстремального отдыха. Также потребуются чертежи, чтобы упростить процесс сборки колесного внедорожника. Диски и прочие малозначительные приспособления подбираются на последнем этапе.

Если нет большого опыта, можно сначала попробовать сконструировать небольшой четырехколесный или трехколесный вездеход с мотоциклетным двигателем. В другом случае имеет смысл попытаться сделать мощный внедорожник с колесной базой 6х6, ломающейся рамой, когда переломка конструкции позволит преодолевать любые труднопроходимые участки. Подобные модели считаются универсальными.

Инструменты и материалы

Собрать вездеход собственноручно можно на базе разных машин:

• из ЛУАЗа;
• из Оки;
• из УАЗа.

Потребуется резина низкого давления или гусеничные ленты, узлы, механизмы, инструменты дополнительные материалы. Все зависит от модификации вездехода. Для больших моделей спецтехники рекомендуется выбирать мощный двигатель, чтобы не было проблем в преодолении труднопроходимых участков и при подъемах на склоны. В целях обеспечения высокой прочности металлических конструкций необходимо подготовить сварочный аппарат. К небольшим моделям целесообразно использовать мотоциклетные двигатели или моторы, установленные на мотоблоках Урга, МТЗ, Нева. При постройке большого внедорожника: болотохода, амфибии или универсальной машины для преодоления сухопутных, заснеженных и водных преград следует брать силовые агрегаты из машин УРАЛ, УАЗ.

Изготовление

Собрать мощный вездеход можно на базе определенной модификации автомобиля или по собственным чертежам, если присутствует исключительный талант. Разумно описать этапы сборки, чтобы получить наглядное представление, как сделать модель спецтехники.

1. Подготовленный металлический профиль: трубу, квадрат нарезать согласно размерам.
2. Если предполагаются поездки по сложному рельефу местности, целесообразно продумать концепцию ломающейся рамы. В этом случае потребуется создание независимой подвески: задней, передней, а также использование шкворня.
3. Собрать задний мост, который можно взять от старого автомобиля необходимой конструкции.
4. Сделать подвеску с амортизаторами, подсоединить сложные узлы.
5. Установить двигатель на раму.
6. Поставить сиденье.
7. Закрепить рамную защиту из пластика или металла.
8. Прикрепить колеса.
9. Оборудовать модель электронными приспособлениями.
10. Оснастить навесным оборудованием, системами охлаждения, торможения, зажигания, подачи топлива.

Один из последних пунктов – тестирование вездехода. Подобные вездеходы оснащаются шинами низкого давления. Преимущества таких изделий широко известны – улучшение динамических характеристик машины, успешное преодоление различных преград, минимальное воздействие на грунт. Специальную резину можно купить или изготовить самостоятельно. Второй вариант потребует немалых усилий и терпения.

1. Покрышка очищается от грязи.
2. Когда резина просохнет, наносится новый рисунок протектора.
3. Дальше удаляется лишний металлокорд (внутри покрышки по периметру прорезать резину по меткам – сделать отверстия и вынуть проволоку).
4. Ниже расположения корда подрезать периметр окружности, оттянуть кусок резины и обрезать ножом.

Дальше на поверхности следует удалить основную часть материала до предусмотренного каркаса, обработать наждачной бумагой, приварить трубки или пластины к диску и поставить на место камеру. Если отсутствует опыт в изготовлении вездехода и шин низкого давления, целесообразно воспользоваться помощью опытного механика.

Обзор вездеходов-амфибий на шинах низкого давления представлен далее.

Покрышки сверхнизкого давления – машина проедет везде!

Авто на больших колесах в наши дни все чаще появляются на отечественных дорогах. Ставят на огромные покрышки низкого давления и заводские транспортные средства (например, вездеходы), и самодельные. В большинстве случаев ШНД для них изготавливаются по специальному заказу, что, естественно, требует существенных финансовых затрат.

При желании можно не тратиться, а попытаться сделать шины низкого давления своими руками. О процессе их самостоятельного изготовления мы поговорим ниже, предоставив видео этой операции. А сейчас опишем основное достоинство ШНД. Оно состоит в том, что малое удельное давление на грунт (автомобильную дорогу) таких шин для внедорожников позволяет создавать из обычных авто настоящие вездеходы, которым не страшно движение по пересеченной местности.

Шины низкого давления

Доказано, что проходимость транспортных средств, оснащенных ШНД, на 20–40 процентов выше проходимости аналогичных авто, на которых стоят стандартные покрышки.

Кроме того, описываемые шины (и самодельные, и выполненные в производственных условиях по спецзаказу) характеризуются большим показателем соприкосновения с дорогой. За счет этого покрышка при наезде на какую-либо преграду на грунте принимает ее форму – «обволакивает», повышая тем самым площадь соприкосновения ШНД с препятствием, что дает возможность проехать его без затруднений.

Соприкосновение ШНД с препятствием

Обратите внимание – автомобили с покрышками сверхнизкого давления требуют от водителя транспортного средства особых умений. Управлять такой машиной сложнее, чем авто с обычными легковыми шинами

Очень важно максимально плавно проходить повороты, чтобы не повредить боковые части покрышек

Именно они подвергаются активному износу при эксплуатации

Очень важно максимально плавно проходить повороты, чтобы не повредить боковые части покрышек. Именно они подвергаются активному износу при эксплуатации. Автоэксперты советуют свести к минимуму поездки по твердым дорожным покрытиям на ШНД

Рекомендуется использовать машины с такой резиной исключительно на бездорожье

Автоэксперты советуют свести к минимуму поездки по твердым дорожным покрытиям на ШНД. Рекомендуется использовать машины с такой резиной исключительно на бездорожье.
