Механическая коробка перемены передач

Содержание:

Chevrolet Cruze Snake Eyes › Бортжурнал › Ремонт механизма коробки
Назначение и устройство механической коробки передач
Конструкционные особенности и работа автоматической коробки
Расположение устройства и характеристики
Коробка передач и кпп Лада Приора
Необычная ручка переключения передач на BMW i3
Начало движения автомобиля
Устройство рычага переключения передач.
- Привод переключения передач Лада Приора.
Механизм управления (переключения) коробки передач
Достоинства и недостатки МКПП
Принцип работы КПП
Расположение устройства и характеристики
Назначение и устройство МКПП
- Двухвальная коробка передач: устройство и принцип работы
- Трехвальная коробка передач — устройство и принцип работы
Возможные неполадки КПП Газели

Chevrolet Cruze Snake Eyes › Бортжурнал › Ремонт механизма коробки

Случилась у меня беда после новогоднего недельного простоя с механизмом коробки передач. Машинка стала капризничать. Возвращался я с работы домой, катился вдоль дома на второй передаче, заметил парковочное место, скидываю передачу на нейтраль, а она не скидывается… Тут я и попутал. Заглушил, проверил под капотом, мешает ли что-то механизму-ничего не мешало. Припарковался и пошел домой смотреть великие интернеты.1)Вводная часть.

В механизме переключения передач есть деталь, которая называется «фиксатор передач». Она отвечает за фиксацию выбранной вами передачи, т.е. при переключении или при снятии передачи на нейтраль вы ощущаете небольшое усилие рычага коробки передач, преодолев которое вы понимаете, что передача включена/выключена. Без этого фиксатора мы бы не ощущали включена ли передача или нет. Как раз он у меня и полетел.

На фото видно, что фиксатор вылетел немного дальше и заклинил механизм.

Фото взял в этой записи.

Начитавшись советов, принялся к действиям. Советовали снять механизм переключения передач. Я так и поступил, но после этого снять механизм так и не получилось, потому что он находился на передаче, необходимо было поставить на нейтралку. Понял, что если рычаг заклинило именно на второй, то снять механизм не получится, в остальных случаях вроде снимается.

Ив вот как поступил я.

3.1) Скидываем тросики с механизма передач.

— у меня верхний снялся вручную с усилием, а вот боковой пришлось поддевать отверткой.

3.2)Извлекаем фиксатор.

— взял стамеску, молоток, упер стамеску в бурт этого фиксатора и стучал, пока тот не вылетел.

ОЧЕНЬ ВАЖНО! При вынимании механизма из коробки делайте это аккуратно и плавно именно для того, чтобы запомнить как именно его обратно заводить на место! Потому что он не просто вертикально снимается и ставится. Первый раз я помучался, потому что не запомнил, как его снял

— после того как выбил фиксатор-поставил механизм на нейтралку вручную. Можете накинуть тросики и поставить из салона на нейтралку; — далее головкой на 11 выкручиваем 4 болта, крепящих механизм к коробке; — извлекаем механизм и видим подобную картину

3.4.Собираем.

Прочитав, что ребята переворачивают этот черный сепаратор, собирают и ездят-решил поступить так же на время доставки нового фиксатора. — переворачиваем сепаратор и устанавливаем молотком обратно в механизм; — устанавливаем механизм, крепим, накидываем тросики и вуаля! Механизм заработал.

4)Заказываем новый фиксатор передач.

Поискал я в интернетах кат. номера этого механизма и нашел вот что. Наш родной кат. номер этого фиксатора 90578181

, но в некоторых каталогах вылезает аналог этого номера, а именно25183857 . Итак:90578181 стоит около 1000р;25183857 стоит около 300р.

Из любопытства заказал оба))

Как мы видим, они абсолютно одинаковые! но есть одно «НО»! Оно заключается в разной толщине витка пружины, установленной внутри, а это значит, что родной фиксатор вдавить труднее, чем заменитель.

И тут я понял! Заменитель этот ставят скорее всего в орландо, астры и тд, в которых коробка не такая четкая, а точнее при переключении тратится меньшее усилие и рычаг сам не падает в выбранную передачу.Поэтому если хотите коробку помягче, плавнее, то берите аналог. Пока ехали эти фиксаторы-я ездил с родным дохлым и пару раз сразу после переборки вторая и четвертая передачи немного подзакусывало. Решил не рисковать и ездил на 1,3,5 передачах всю неделю до выходных))

5)Меняем старый фиксатор на новый.

Тут есть один минус, он заключается в том, что теперь мы можем выбить этот фиксатор из механизма за пару минут молотком и стамеской, но вот новый установить не получится, потому что там тупо не хватает места для размаха молотка, поэтому придется снимать механизм передач повторно.

— ставим нейтралку; — скидываем тросики с механизма; — откручиваем 4 винта головкой на 11 по кругу механизма; — вынимаем механизм; — выбиваем старый фиксатор; — устанавливаем новый фиксатор; — собираем в обратной последовательности разборки.

После замены прокатился и ощутил кайф крузовской коробки, когда передачи сами падают в свои положения и, естественно, никакого закусывания! Хочу сказать, что прокладку механизма не менял, но если вы решите поменять-вот ее номер 96298951

Заметил еще незначительные, но подбешивающие люфты в переключении, буду пытаться с ними разбираться. Следите за БЖ. Вот такие пироги) Всем удачи и с прошедшими праздниками!)

Назначение и устройство механической коробки передач

Коробка передач амт (автоматизированная механическая трансмиссия): особенности, отзывы

Механическая коробка переключения передач нужна в автомобиле для изменения передаточного отношения от мотора к колёсам. Переключение скоростей происходит за счёт мускульной силы водителя, его механических усилий по отношению к МКПП. Именно поэтому такая КПП и называется ручная коробка передач. Водитель сам контролирует, когда следует переключать селектор МКПП на более высокую или низкую передачу. Современные МКПП бывают 5, 6 и даже 7-ми ступенчатыми. Наиболее часто в современных автомобилях используется 6-ти ступенчатая коробка передач.

https://youtube.com/watch?v=0VI5lYbaetY

Конструкционные особенности и работа автоматической коробки

Коробка передач: назначение, виды коробок передач, их преимущества и недостатки

Автоматическая коробка передач позволяет снизить нагрузку с водителя во время езды и исключает необходимость постоянного пользования рычагом. АКПП делятся на два подвида: на основе работы гидротрансформатора и на основе электроники. Структурно они практически не различимы. Выделяют АКПП для переднего и заднего привода. В первом случае коробка передач более компактна и наделена дифференциалом.

Состоит автоматическая коробка передач из:

Гидротрансформатора. Играет роль сцепления, аналогично механической коробке, но не требует непосредственного управления. Установлен в промежуточном кожухе, подвергается высоким нагрузкам, поэтому обильно смазан трансмиссионной жидкостью. Помимо стандартной роли, гидротрансформатор сглаживает вибрацию силового узла и контролирует давление в системе управления.
Тормозная лента и фрикционы. Служат для непосредственного переключения передач.
Устройство контроля. Состоит из поддона, шестеренчатого насоса и клапанной коробки.
Планетарный ряд. Если в МКПП чаще используются валы, параллельно расположенные относительно друг друга, то в АКПП используется принцип планетарных передач. Несколько механизмов обеспечивают передачу крутящего момента при помощи фрикционных элементов и других механизмов. Для фиксации элементов планетарной системы используется тормозная лента.

Расположение устройства и характеристики

Коробка передач

Рычаг КПП ВАЗ 2107 располагается непосредственно в салоне автомобиля. Применяется он для того, чтобы иметь возможность переключения передач во время передвижения. Выходит из строя рычаг коробки передач исключительно в редких случаях, а причиной этого является халатное отношение к изделию. Если изделие выходит из строя, то требуется осуществить его замену. Но прежде чем проводить замену, необходимо снять рассматриваемое изделие. Как снять его, а также провести замену на «семерке», выясним детальнее.

На «семерке» ручка переключения скоростей имеет частую болезнь – это дребезжание и болтание. Если устранить такую неисправность подручными средствами, то замена устройства не потребуется. Прежде чем приступать к замене устройства, потребуется выяснить точные причины неисправности. Ведь порой «барахлить» может не только рассматриваемая деталь, но и КПП или сцепление.

Особенности замены

Прежде чем приступать к замене, требуется запастись такими инструментами, как гаечные ключи и отвертка. Начинаем со следующих действий:

Установить рычаг в нейтральное положение.
После этого требуется сдвинуть верхний чехол вверх. Снимать чехол полностью нет необходимости.
Следующий шаг – это необходимо сдвинуть в верхнюю часть чехол, который располагается снизу. Этот чехол еще называют термозащитным клапаном. На фото ниже он показан красной стрелкой.
Теперь необходимо нажать на устройство, утопив его в нижнюю часть. После этого требуется вставить отвертку в нижнюю часть изделия, где находится пластиковая втулка. Втулка находится в самой нижней части устройства, как показано на фото ниже.
Необходимо отвести запорную втулку в нижнюю часть, после чего снять изделие с коробки.
Если устройство издает сильные вибрации, то его требуется заменить на новое. При этом можно поменять деталь на изделие меньшей длины, как на иномарках. Коротким прибором намного комфортнее управлять, нежели это делать стандартным изделием.

После того, как штатное изделие будет демонтировано, устанавливаем на его место новую рукоятку. Рассмотрим, что представляет собой установка.

Установка устройства на ВАЗ 2107

После того, как штатный механизм был извлечен, потребуется демонтировать резиновую втулку из него, если она осталась внутри. Чтобы снять втулку, нужно воспользоваться отверткой или крючком. Поддев втулку, вынимаем ее из устройства, как показано на фото выше.

Если планируется установить штатное изделие на место, то желательно заменить втулку, купив заранее ремкомплект. При выборе ремкомплекта предпочтение следует отдавать изделиям производства «ВАЗ». Процесс установки аналогичен снятию устройства. Изначально устанавливается резиновая втулка, утапливая ее внутрь устройства. Вслед за втулкой необходимо установить резиночку в виде шайбы, которая смягчает управление механизмом. Далее, требуется внутрь механизма установить пластиковый фиксатор, за счет которого устройство фиксируется на “кулисе” КПП. Завершается сборка путем установки запорной втулки, которую нужно было сдвинуть вниз на начальном этапе, чтобы демонтировать рычаг КПП.

После того, как изделие готово к установке, потребуется вставить его в кулису. Для этого изначально следует смазать кулису, а затем хорошо ударить рукой по ручке механизма, пока не почувствуется, что рычаг сел на место. Так осуществляется установка, как нового, так и старого механизма, который был демонтирован для проведения замены составных деталей.

Самостоятельный тюнинг рукоятки

Некоторых водителей не устраювает качество ремкомплектов для установки, и они придумали своеобразный тюнинг самой рукоятки КПП: для уменьшения дребезжания и вибрации идущих к рукоятке переключения они вместо стандартных пластиковых втулок и резинок вставляют кусок шланга, подходящего по наружнему и внутреннему диаметрам. Эта модернизация также позволяет упростить будущий монтаж рукоятки.

Дополнительно можно сделать удобнее процесс переключения передач уменьшив немного длину стандартной рукоятки. Для этого надо снять рычаг, отрезать ножовкой по металлу до 5-6 см длины и нарезать на конце резьбу, такую же как была на обрезанном кусочке(по желанию резьбу можно и не нарезать). Эти модернизации носят рекомендательный характер и имеют свои плюсы и минусы. Производить их или нет каждый водитель решает сам.

https://youtube.com/watch?v=afglBm-C0ng

При выборе изделий для иномарок, следует убедиться, что его можно надежно установить на ВАЗ-2107. В противном случае, неправильно закрепленный механизм приведет к развитию аварийной ситуации во время движения.

Коробка передач и кпп Лада Приора

Коробка передач Лада Приора (Lada Priora)

—

Подбор регулировочного кольца подшипников дифференциала Лада Приора (Lada Priora)

С помощью рычага водитель подает необходимые команды механической коробке переключения передач. На заднеприводных автомобилях (Ваз 2101-2107) механическая коробка переключения передач (МКПП) установлена непосредственно под рычагом, поэтому нет необходимости в кулисе. Ведь механизм включения передач напрямую связывает рычаг и штоки вилок соответствующих шестеренок.

У переднеприводных автомобилей (Ваз 2108-2112) установлена рядом с двигателем, поперек кузова. Поэтому для передачи команд от рычага к механизму включения передач производится с помощью кулисы, изготовленной из стальной трубы. Из-за этого технология снятия, замены и ремонта рычага переключения отличаются.

Необычная ручка переключения передач на BMW i3

Честно говоря, когда мы обратили внимание на ручку переключения передач в электроавтомобиле BMW i3 мы долго думали, как назвать эту технологию. Но покопавшись на просторах интернета, мы на удивление так и не нашли официального названия этого вида переключения передач

Кстати подобной технологии для переключения автоматической трансмиссии вы больше не увидите ни в одном автомобиле.

Эта необычная ручка переключения BMW i3 смонтирована на рулевую колонку электрокара под определенным углом. Ручка может вращаться в одну и другую сторону под углом. Таким образом, водитель может выбрать режим работы АКПП.

Скорее всего, этот стиль ручки переключения КПП в BMW i3 остался еще от концепт-кара, который был представлен задолго до появления серийной версии автомобиля. По всей видимости, дизайнеры и конструкторы решили оставить в серийной машине этот футуристический и необычный элемент интерьера.

Начало движения автомобиля

Выделяются несколько основных этапов:

Перед началом движения автомобиля проверяем положение рычага КПП. Если включена первая передача, то выжимаем педаль сцепления и переключаемся в нейтральное положение (нейтраль)
Отпускаем сцепление. Вторая нога на тормозе. Заводим двигатель
Делаем выжим сцепления и включаем первую передачу, переводим селектор коробки в положение «1». Этой цифрой на рычаге обозначается первая скорость. Нога остается на педали сцепления
Отпускаем педаль тормоза
Плавно ослабляем нажим ноги на сцепление. Отпускаем педаль до момента схватывания коробки с двигателем.
Делаем небольшую паузу. При этом авто начнет немного потряхивать. Почувствуется легкая дрожь на руле и рычаге КПП. Вы услышите изменения в звуке роботы мотора, обороты двигателя по тахометру снизятся. В этом момент машина еще будет стоять на месте
Продолжаем плавно отпускать сцепление. В этот момент нужно чувствовать, с какой скоростью ослаблять педаль. Если чуть резче – машина дернется и заглохнет. Ничего страшного, если не получится с первого раза. Это чувство обязательно придет с опытом.
Если все хорошо и машина тронулась с места, добавляем немного газа

Продолжаем движение и подходим ко второму случаю, когда должно происходить переключение. Да, вы можете ехать и на первой скорости, но при этом двигатель будет сходить с ума, обороты тахометра уйдут в красную зону. Если ехать на первой передачи, то расход топлива будет сумасшедший, водители КАМАЗОВ не позавидуют.

Устройство рычага переключения передач.

Обобщенно можно сказать, что именно рычаг ПП отвечает за выбор той или иной скорости для передвижения автомобиля. А значит, получается, что ехать машина без него просто не сможет.

Принцип работы рычага ПП заключается в наклоне и перемещении в поперечном либо продольном направлениях рукоятки и установке ее тем самым в положение, соответствующее необходимому скоростному режиму.

Привод переключения передач Лада Приора.

рычаг штока выбора передач
рычаг выбора передач
картер коробки передач
картер сцепления
шток выбора передач
втулка штока
сальник штока
защитный чехол
корпус шарнира
втулка шарнира
наконечник шарнира
хомут
защитный чехол тяги
тяга привода управления коробкой передач
рычаг переключения передач
обойма шаровой опоры
шаровая опора рычага переключения передач
реактивная тяга

Механизм управления (переключения) коробки передач

Механизм управления, с помощью которого осуществляются включение и выключение передач, находится обычно в крышке коробки передач и приводится в действие качающимся рычагом.

Рассмотрим устройство механизма управления (переключения) пятиступенчатой коробкой передач. Рычаг переключения передач свободно качается в сферическом гнезде крышки коробки передач, опираясь на него шаровым утолщением и удерживаясь в нем пружиной и фиксатором (штифтом).

Нижний конец рычага входит в паз одной из трех вилок, каждая из которых перемещает каретку синхронизатора или шестерню I передачи и заднего хода. Для уменьшения хода рычага переключения передач при включении I передачи или передачи заднего хода имеется промежуточный рычаг, установленный на оси.

Фиксация включенного или выключенного положения в коробке передач обеспечивается с помощью фиксаторов, состоящих из шариков 10 и пружин 8, размещенных вертикально в приливах верхней крышки 2 картера коробки передач. Шарики входят в верхние углубления ползунов. На каждом ползуне 1 имеется по три углубления: одно (среднее) — для нейтрального положения и два — для соответствующих передач. Расстояния между углублениями выбраны такими, чтобы обеспечить зацепление соответствующих зубчатых венцов на всю длину зубьев.

Для предотвращения случайного включения одновременно двух передач служит замковое устройство, состоящее из штифта 9 и двух шариков 6. Для шариков на ползунах имеются боковые углубления, а штифт установлен в горизонтальном отверстии среднего ползуна. Сумма диаметров всех шариков и длины штифта равна расстоянию между крайними ползунами, суммированному с величиной одного углубления на ползуне. Вследствие этого при перемещении одного из ползунов два других запираются шариками в нейтральном положении. Для включения I передачи или передачи заднего хода необходимо приложить дополнительное усилие, чтобы рычагом переключения передач сжать до упора пружину предохранительного устройства и тем самым предотвратить возможность случайного включения передачи заднего хода при движении вперед.

Привод переключения передач в коробках передач ТС устанавливается как рычажный непосредственно на крышке коробки передач, так и дистанционный (например, у автомобиля КамАЗ).

Достоинства и недостатки МКПП

Любая система, в том числе и КПП, имеет несколько различных конструкций, обладающих различными плюсами и минусами. Рассмотрим, чем МКПП отличается от других типов КПП:

Главным плюсом использования МКПП является её цена. Большинство бюджетных автомобилей комплектуются именно механикой. Конечно, не стоит ожидать того, что на «бюджетник» вам установят шестиступенчатые МКПП или новейшую механику с семью ступенями (такие коробки иногда ошибочно называют коробками седьмого поколения);
Если сравнивать МКПП с гидромеханикой, то МКПП будет намного легче по весу и обладать более высоким КПД;
МКПП не требует такого охлаждения, как АКПП;
Простота и надёжность конструкции (даже в варианте с МКПП для автомобилей с передним приводом);
Автомобили с МКПП более экономичны, чем с АКПП (это не относится к новейшим моделям АКПП, которые могут быть экономичнее «механики»);
Ремонт автомобиля с МКПП не вызывает сложностей и может быть произведён самостоятельно;
МКПП больше подходит для спортивных автомобилей, позволяя применять техники экстремального вождения, контролируемого заноса и так далее;
Автомобиль, оборудованный МКПП можно завести толканием, а если не получится, то отбуксировать на любое нужное расстояние.

Недостатки МКПП заключаются в следующем:

Переключение передач занимает больше времени, чем при использовании АКПП, так как происходит разобщение двигателя и трансмиссии в момент переключения;
Для плавного переключения передач необходимы навыки вождения с таким типом КПП;
Сцепление часто выходит из строя и нуждается в замене;
При езде на автомобиле с МКПП водитель больше устаёт, так как вынужден постоянно переключать передачи. Особенно эта проблема актуальна в больших городах.

Принцип работы КПП

Устройство любой коробки передач:
сцепление (которое в автоматической коробке называются гидротрансформатором);
передаточный механизм из шестерен (планетарный ряд);
компоненты, переключающие передачи;
система управления.

Принцип работы механической КПП более или менее понятен: водитель вручную переключает передачи, создавая различные комбинации шестерен. Ведущий вал через сцепление соединен с коленвалом двигателя, с ведомым валом соединение не фиксированное.

Нужная пара шестерен выбирается при помощи вилок управляющего механизма. Рукояткой передвигаются приводы, муфты, ползуны. Механизм выбора передачи устанавливается в трансмиссии, на руле или в кузове.

На коротком видео ниже показана вся суть механической коробки передач

Синхронизатор, уравнивающий вращением валов, дает возможность менять скорость без вреда агрегату. Чтобы поменять передачу, нужно нажать на сцепление, отсоединяющее коробку от двигателя. Затем включаем нужную передачу (при старте — первую). Педаль отпускается после изменения скорости.

Как работает синхронизатор:

при расположении рычага на нейтральной, двигатель не взаимодействует с колесами, шестерни свободно крутятся;
после того, как водитель включил передачу, кулиса соединяет рычаг с коробкой, вилка двигает муфту к нужной шестерне через тросики;
одновременно сухари двигают блокирующее кольцо;
вращением шестерни и вала создается трение, благодаря которому до упора проворачивается кольцо;
муфта перестает двигаться из-за того, что кольцо и шестерня расположились друг против друга;
скорости выравниваются, муфта может пройти через кольцо, чтобы соединиться с нужной шестерней, передать крутящий момент;
шестерня и вал блокируются, скорость включается.

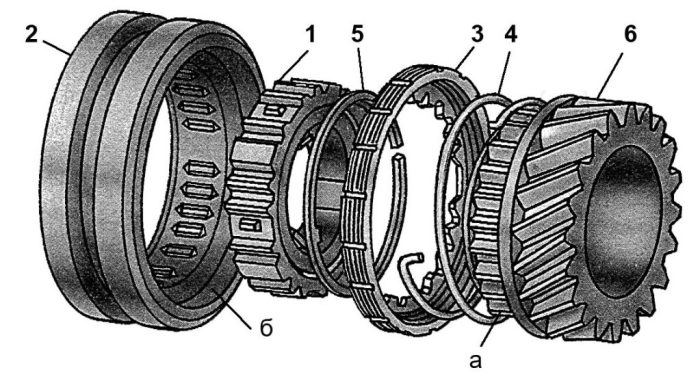

Устройство синхронизатора

1 — ступица; 2 — скользящая муфта; 3 — блокировочное кольцо; 4 — пружина; 5 — стопорное кольцо; 6 — косозубая шестерня передачи; а) прямозубый дополнительный венец шестерни; б) внутренняя рабочая поверхность скользящей муфты.

Иногда синхронизатор включает 2 шестерни одновременно. Чтобы авто двигалось задним ходом, монтируется дополнительный вал, оснащенный промежуточной шестерней.

Расположение устройства и характеристики

Особенности замены

Установить рычаг в нейтральное положение.
После этого требуется сдвинуть верхний чехол вверх. Снимать чехол полностью нет необходимости.
Следующий шаг – это необходимо сдвинуть в верхнюю часть чехол, который располагается снизу. Этот чехол еще называют термозащитным клапаном. На фото ниже он показан красной стрелкой.
Теперь необходимо нажать на устройство, утопив его в нижнюю часть. После этого требуется вставить отвертку в нижнюю часть изделия, где находится пластиковая втулка. Втулка находится в самой нижней части устройства, как показано на фото ниже.
Необходимо отвести запорную втулку в нижнюю часть, после чего снять изделие с коробки.
Если устройство издает сильные вибрации, то его требуется заменить на новое. При этом можно поменять деталь на изделие меньшей длины, как на иномарках. Коротким прибором намного комфортнее управлять, нежели это делать стандартным изделием.

Установка устройства на ВАЗ 2107

Самостоятельный тюнинг рукоятки

https://youtube.com/watch?v=afglBm-C0ng

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

Устройство МКПП:

корпус, он же картер;
два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
шестерни валов;
рычаг переключения скоростей;
синхронизатор (2 блокировочных кольца, муфта, сухари),
проволочные кольца;
подшипники, сальники.

По количеству валов МКП делятся на:

двухвальные;
трехвальные.

По количеству ступеней бывают

4-ступенчатые;
5;
6.

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Двухвальная коробка передач: устройство и принцип работы

МКПП с двумя валами устанавливаются в легковые авто с передним приводом. Какое-то количество шестеренок вращаются, остальные закреплены, шестерни ведущего и ведомого валов зацеплены. На каждый вал обязательно установлен хотя бы один синхронизатор.

Принципиальная схема устройства двухвальной коробки передач

Для чайников принцип работы можно объяснить как соединение шестерен с разным количеством зубьев, чтобы приспособить работу двигателя (обороты) к постоянно меняющейся скорости автомобиля при разгоне или торможении.

Первичный вал через маховик соединен с коленвалом двигателя, передаточные числа передаются с него на вторичный, потом на передние колеса через главную передачу и дифференциал. Благодаря отсутствию промежуточного вала у такой КПП небольшие размеры.

Для соединения шестерен используются муфты синхронизаторов. При необходимости увеличить количество ступеней в КП устанавливают 2 или 3 вторичных вала.

Переключающий скорости механизм располагается отдельно от трансмиссии, связывается с ней тягами или тросиками.

Устройство механизма для переключения скоростей:

рычаг выбора передачи, оснащенный тросом для ее включения;
шток, оснащенный вилками;
рукоятка для переключения скорости;
блокирующий замок.

В процессе изменения скорости рычаг перемещается вертикально и горизонтально, переводя усилие на устройство, выбирающее нужную передачу.

Трехвальная коробка передач — устройство и принцип работы

Трехвальные коробки передач монтируются на автомашины с задним приводом, устройство и принцип работы мало отличается от агрегата с двумя валами, основное отличие конструкции — присутствие дополнительного (промежуточного) вала.

Устройство 3-вальной, 5-ступенчатой коробки передач

1 — первичный вал; 2 — крышка подшипника; 3 — выключатель света заднего хода; 4 — манжета первичного вала; 5 — задний подшипник первичного вала; 6 — шестерня привода промежуточного вала; 7 — сапун; 8 — шестерня 3-й передачи; 9 — передний картер; 10 — шестерня 1-й передачи; 11 — шестерня заднего хода; 12 — штоки переключения передач; 13 — шарик-фиксатор; 14 — пружина; 15 — рычаг переключения; 16 — защитный уплотнитель; 17 — колпак рычага; 18 — корпус рычага переключения; 19 — задний картер; 20 — вторичный вал; 21 — манжеты удлинителя заднего картера; 22 — сталебаббитовая втулка; 23 — шестерня привода спидометра; 24 — привод спидометра; 25 — задний подшипник промежуточного вала; 26 — шестерня 5-й передачи; 27 — болты крепления оси промежуточной шестерни заднего хода; 28 — промежуточная шестерня заднего хода; 29 — промежуточный вал; 30 — маслозаливная пробка.

Соединенный со сцеплением первичный вал через шестеренчатую передачу передает крутящий момент промежуточному, все шестерни которого жестко зафиксированы. Первичный и вторичный валы вращаются в одной оси, но независимо друг от друга. Шестерни первичного вала не зафиксированы, вторичный с промежуточным сцеплены постоянно. Между шестеренками вторичного вала монтируются выравнивающие скорость вращения синхронизаторы.

Механизм переключения (шток, рычаг, вилки), монтируется на корпус коробки. Устанавливается так же устройство, предотвращающее одновременное включение двух скоростей.

Существуют типы механических КПП с большим количеством ступеней (от 4-х до 6-и), оснащенные дополнительными коробками передач, которые называют редукторами. Они бывают понижающие (демультипликаторы), повышающие (мультипликаторы). Первые с двумя, тремя скоростями монтируются за КПП, до 3-х раз уменьшает передаточное число. Вторые монтируются перед КПП, в 2 раза увеличивают количество передач.

Возможные неполадки КПП Газели

Разборка и ремонт КПП (5 ступенчатой), вне зависимости от марки и модели автомобиля Газель, это всегда ответственный момент, предвкушающий серьезную работу. Владельцы коммерческих машин сталкиваются с этой бедой наиболее часто, поэтому они меняли уже не один раз. Но стоит ли, увидев в интернете объявление – ремонт КПП Газель – бежать туда, звеня кошельком? Не обязательно. Вполне можно обойтись помощником, схемами устройства КПП и инструкцией по необходимой работе. Этого хватит, чтобы самому отремонтировать или заменить изношенные детали.

Наличие огромной опытной базы по неполадкам коробки Газели позволяет почти безошибочно составить схему «неполадка – причина».

Чаще всего, лист проблем выглядит так:

Если в процессе эксплуатации вы слышите со стороны коробки глуховатый гул – это верный симптом ослабления фиксирующих креплений. Также, такой звук может сигнализировать о летальном исходе наиболее изношенных деталей;
Характерный «хрустящий» звук чаще всего издают пришедшие в негодность подшипники. Вообще, во избежание подобной проблемы, подшипники рекомендуется заменять через 90 – 100 тысяч км пробега. Самому, или планово на сервисе – тут уже кому как удобно
Если переключение передачи сопровождается неприятным треском, то имеет смысл задуматься о замене колец синхронизатора;
Много причин может быть у затрудненного переключения передач. Возможно, клинит или заедает сам привод коробки. Но может быть и износ определенной группы деталей (шестерни, заусеница и т.п.). Точную причину скажет только переборка.
Утечка масла. По статистике, это наиболее часто встречаемая проблема, с которой обращаются в мастерские. Как и в случае с маслопотерей в двигателе, основным виновником здесь являются задубевшие, или наоборот стертые прокладки и сальники. Но может оказаться, что виноваты куда более серьезные трещины в картерах.

Может оказаться, что косвенной причиной вышеописанных проблем является неправильная регулировка сцепления. Или же попросту неправильная работа с ним. Например, постоянная смена водителей маршрутки и разная их квалификация может повредить коробку до самой «пятой передачи».
