Рулевая рейка ваз-2109: диагностика и замена своими руками

Ремонт рулевой рейки в автомобиле ВАЗ 2109

Если износ рабочей части рулевой рейки небольшой, то её можно немного подтянуть без полной разборки, увеличив её эксплуатационный срок еще на несколько десятков тысяч километров.

Гайка размером 17 мм, которую необходимо подтянуть, крепит рулевой вал к рейке, для подтягивания гайки нужно использовать специальный ключ соответственного размера. Процесс регулировки рейки выглядит следующим образом:

1. Установите автомобиль над смотровой ямой или на эстакаде для удобного доступа к рулевому механизму;
2. Снять защиту картера;
3. Очистите рейку от грязи;
4. Найти гайку, отвечающую за регулировку механизма;
5. Подтянуть гайку;
6. Проверить силу сопротивления с помощью поворота рулевого колеса и при необходимости подтянуть гайку сильнее;
7. Настроить оптимальное усилие на рулевом колесе.

Регулировка

Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.

Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.

1. Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
2. Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
3. Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
4. Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
5. Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
6. Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
7. Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
8. Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
9. Процедура может затянуться. Все равно не торопитесь.
10. Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
11. Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.

Специальный ключик

При отсутствии положительного результата после проведенной регулировки, вам придется устранять люфт и стук методом демонтажа, ремонта или полной замены узла. Тут уж решайте сами.

Полагаться исключительно на корректировку рейки как лекарство от всех ее болезней не стоит. Но и торопиться с выводами о необходимости замены рейки также не стоит. Попробуйте отрегулировать, а там уже действуйте по ситуации.

 Загрузка …

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Подтянуть Рулевую Рейку Ваз 2109

Мы правильно тянем рейку управления на ВАЗ-2114 своими руками: советы и сам процесс

Никто не оспаривает тот факт, что рабочий руль в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и бесперебойную работу в принципе. Независимо от типа привода, будь то червячная передача, коробка передач со стойкой или без усилителя, все они требуют многократного технического обслуживания. ВАЗ-2114 и все самарские генераторы второго поколения получили достаточно надежный и привычный механизм управления ремонтом и настройкой. У него нет гидроусилителя, поэтому его легче обслуживать и регулировать.

Зачем тянуть рельс на ВАЗ-2114

Диагностика управления рельсом и механизмами управления

Перед тем, как подтянуть шину управления на ВАЗ-2114, вы должны рассмотреть предварительные условия, которые сообщат вам, когда пора начинать ремонт или подъем.

Во-первых, это бесплатная игра.

В основном, АвтоВАЗ гарантирует достаточно долгий срок эксплуатации рулевого механизма, а именно десять лет. Однако вы должны понимать, что это идеальные условия работы. Это предполагает ровную асфальтированную дорогу, постоянное наличие высококачественной смазки в поддоне багажника и мягкий стиль вождения.

При нормальных условиях эксплуатации этот период практически недостижим

Неважно, дороги, качество запчастей и часто суровый режим автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рельса или необходимости подтягивания очевидны:

Как затянуть рулевую рейку ВАЗ 2115,2114,2113,2199,2109,2108

Я перезагрузился. Я сожалею, что видео не показывало, куда вставить.

Как затянуть рулевую рейку на ВАЗе. Нюансы

к затянуть рулевую рейку ВАЗ 2110 понадобится специальный ключ октаэдра «в 17», на более современный.

1. Стук в капоте в области щитка двигателя, особенно при неравномерном движении.

На ВАЗ-2114 стук при движении по неровным участкам дороги может произойти из-за ослабленной гайки на болте, который сжимает карданный зажим

Последнее может рассматриваться как кричащая неисправность и может вызвать серьезные проблемы с дорожным движением.

В В этом случае, Скорее всего, ситуация не может быть исправлена ​​лифтом, но чтобы сделать выводы раньше, вы можете попытаться исправить это. Есть два способа сделать это. как на машине, так и со снятой рейкой.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится после замены ремонтного комплекта и полного ремонта механизма. Мы постараемся преодолеть немного крови и просто отрегулировать разрыв при включении стойки, таким образом устраняя люфт и стук.

Дергаем рейку ВАЗ-2114 своими руками

Чаще всего все Поднятие стойки. это только выбор игры для помолвки и настройка игры шлем. Если износ деталей механизма (втулок, самой коробки передач, зубчатых колес, сальников и пильных дисков) имеет решающее значение, не следует избегать ремонта и установки комплекта. Однако самый простой способ проверить это. натянуть рельс непосредственно на вагон.

Для регулировки стойки вам понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Вы можете сделать этот ключ самостоятельно, но он продается в любом магазине, стоит копейки и никогда не помешает иметь его в наборе инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при снятии рельса при необходимости.

Рельс ВАЗ-2114 регулируется следующим образом:

1. Рекомендуется устанавливать машину либо на эстакаде, либо на элеваторе. Вы можете отрегулировать направляющую из-под капота, но она почти не сработает.

Установите автомобиль на лифтах или путепроводах

Проверка руля и завязывание тяги

Затяните регулировочную гайку с помощью специального ключа

Видео о регулировке рулевой рейки

Выбирая люфт, мы не скрываем инструмент, а проводим тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если рулевое колесо свободно вращается, но его нет, регулировку можно считать завершенной. Если рулевое колесо слишком тугое, лучше ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Рулевая рейка требует не меньшего ухода, чем рулевые наконечники

Как на автомобиле ВАЗ 2110 подтянуть рулевую без снятия

Итак, если возник у вас вопрос, как на ВАЗ 2110 подтянуть рулевую рейку не снимая ее, то вам придется купить специализированный гаечный ключ, выполненный в виде восьмигранника, его размер составляет 17 мм.

Внимание:На автомобиле ВАЗ 2110 рулевая рейка подтягивается в том случае, когда при работе рулевого механизма появляются стуки. Когда в процессе езды на своем автомобиле, почувствуете стук, издаваемый рулевым механизмом, это служит сигналом о том, что необходимо осуществлять ее регулировку

Как правило, небольшая отдача в рулевое колесо вашего автомобиля происходит в процессе попадания колеса автомобиля в яму или при наезде на препятствия.Только на подъемнике или эстакаде регулируется рулевая рейка, а также можно для этого заехать на смотровую яму. Итак:

Необходимо в первую очередь снять защиту двигателя и осуществить это практически невозможно без подъемника или смотровой ямы. После того как снимите защиту, необходимо взять плоскую отвертку и лампу-переноску. Добираетесь с задней части подрамника до задней части рулевой рейки и в том месте, где рейка и рулевой вал пересекаются, необходимо найти на корпусе регулировочную гайку.

Как продлить жизнь управляющий рейке

Дадим только три совета:

1. Относитесь к машине очень заботливо, чаще подвергайте осмотрам принципиальные узлы, посещайте диагностические центры.
2. Найдя мельчайший стук в рейке, немедля отчаливайте в автосервис, лучше на эвакуаторе.
3. Воспримите осторожный стиль езды как подабающее: не подвергайте рулевое высочайшим нагрузкам, не работайте рулем резко безо всяких обстоятельств.

Не перегружайте машину грузами и пассажирами. Опасайтесь оживленной езды по разбитым дорогам.

Итак, с всераспространенными причинами стука в управляющий рейке мы разобрались, профилактические меры обозначили.

Читайте по теме: Ремонт управляющий рейки ВАЗ 2110 своими руками.

Даже при самом аккуратном, деликатном вождении, сохранить автомобиль в идеальном состоянии не удается. Всеми виной наши дороги, суровый климат, стиль вождения других участников дорожного движения.

При возникновении люфта в рулевом узле вполне можно выполнить своими руками регулировку рейки. Процесс не сложный, потому обращаться на СТО вовсе не обязательно.

Усилие на передние колеса ВАЗ 2109 передается через шестеренку, которая, в свою очередь, взаимодействует с зубчатой рейкой. Чтобы в зацеплении устранить возникающие зазоры, используются прижимные пружины.

Регулировка реечки выполняется с целью устранить образовавшиеся люфты, а также улучшить четкость и послушность работы рулевого управления.

Схема узла

Рулевая реечка может быть отрегулирована двумя способами.

Если рейка снимается и регулируется, речь чаще всего идет о ремонте или замене узла на новый. Проводить подобную настройку рекомендуют только в этих ситуациях

Без демонтажа узла

Такой способ регулировки актуален в том случае, если необходимо подтянуть слегка рейку, убрать люфт, избавиться от стуков. Здесь вполне возможно обойтись без демонтажных работ, то есть настроить механизм непосредственно на автомобиле

Неисправности

Есть несколько характерных неисправностей рулевой реечки, с которыми сталкиваются владельцы ВАЗ 2109. В некоторых ситуациях можно обойтись простой регулировкой, а в других потребуется более детальное вмешательство в конструкцию узла и его компоненты.

Поломки рулевой рейки бывают следующие:

• Ослабли крепления рулевой рейки;
• Износилась сама рейка или ее шестерни;
• Зацепление пары не отрегулировано должным образом;
• Произошел износ втулок в месте соединения рейки с рулевыми тягами.

Далеко не всегда настройка рейки позволяет устранить ее неправильную работу. Это возникает из-за того, что внутри образуется внушительная выработка компонентов. Определить это можно только путем демонтажа. Потому если регулировка не принесла ожидаемого эффекта, придется снимать рейку с машины и проверять, что с ней не так.

Как Подтянуть Рейку На Ваз 2109

в качестве затянуть руль железная дорога на видео 2109

Как известно, в машине все взаимосвязано

Вот почему так важно заботиться о здоровье всех ваших устройств при выполнении периодических проверок и технического обслуживания. Невозможно точно определить, какой механизм важнее, но есть устройства, которые зависят от маневренности и маневренности автомобиля

Одним из таких устройств является контрольная рейка.

Если вы автомобиль ВАЗ 2109, ремонт рулевой рейки это может быть полезно для вас, если вы четко слышите стук рулевого колеса во время движения. Если стучать в рулевая рейка слышно, даже когда вы поворачиваете руль во время парковки, ремонта для вас не избежать. Естественно, степень сложности ремонта зависит от конкретной поломки. Например, стержень управления багажником P может быть полностью заменен без помощи других, конечно, до этого, посоветовавшись с более опытными автомобилистами или знакомыми механиками. Кроме того, необходимо знать, что вся работа с этим механизмом, а именно регулирование рельсов управления на ВАЗ 2109, должна выполняться двумя, потому что манипулирование этим достаточно большим блоком проблематично.

Чтобы все работы были успешными, необходимо, во-первых, приобрести ремонтный комплект стойки управления, а во-вторых, приобрести необходимое оборудование. Мы говорим не о стандартном наборе гаечных ключей, а о каком-то экзотическом. Он включает в себя: специальный ключ на 17 (шестигранник), а также инструменты для работы с подшипниками (съемник и щипцы). Конечно, не во всех случаях требуется полный ремонт или замена некоторых устройств. Если вы знаете, как затянуть рулевую рейку, то вы можете устранить стук в рулевом колесе без каких-либо финансовых вложений. Если, конечно, эти удары не вызваны заводскими или эксплуатационными направляющими люфта.

Для этого используйте смотровое отверстие, найдите регулировочную гайку под слоем грязи и затяните ее тем же специальным ключом до 17. Если свободный зазор был устранен, но удары не исчезли, будет полезна перегородка. рулевая рейка. Self-разборки рулевая рейка, в принципе, это не сложно, если знать последовательность операций. Сначала рулевая рейка снимается и зажимается в тисках или в специальном ремонтном инструменте. Защитный колпачок монтажные зажимы, пилы, правая опора и разделительное кольцо затем удаляются.

Впоследствии все другие детали будут удалены, включая вращение подшипников. Детали максимально очищены от грязи, после чего следует промывка. После очистки всех деталей они тщательно осматриваются на предмет засорения или повреждения. Если засорение легко удаляется наждачной бумагой, необходимо заменить все изношенные и даже более поврежденные детали.

Причины стука

Сейчас не буду лезть в дебри, и рассказывать вам про устройство рулевой рейки (будет отдельная статья), сейчас вам важно понять — что рейка это не литой механизм, она составная. Опять же если утрировать то:. В полом цилиндре (корпус), ходит вал, который по сути не должен соприкасаться с корпусом, он ходит по специальным износостойким втулкам, сделанных из пластика

Для того чтобы износ был минимален, внутри есть смазка, которая продлевает жизнь втулкам и прочим механизмам

В полом цилиндре (корпус), ходит вал, который по сути не должен соприкасаться с корпусом, он ходит по специальным износостойким втулкам, сделанных из пластика. Для того чтобы износ был минимален, внутри есть смазка, которая продлевает жизнь втулкам и прочим механизмам.

Вал рулевой рейки собственно соединяется с другим валом, который идет от руля. Когда вы крутите руль, то передается усилие по специальным шлицам, вал внутри рейки начинает ходить вправо и влево, толкая колеса. Небольшая схема.

Теперь самое интересное — почему происходит стук. Да потому что втулки, которые находятся внутри, от времени изнашиваются, и вал начинает в них болтаться (проявляется люфт).

Металл туда ставить нельзя, иначе будет еще и большой износ вала, поэтому слабое звено именно втулки – просто разбиваются от времени. По сути их нужно менять, на что и намекают мастера на СТО, однако на первоначальном этапе, когда только появился люфт, можно это дело подтянуть.

Ремонт

Первое, что вам потребуется для проведения самостоятельного ремонта — это ремкомплект. Они доступны практически в любом магазине автозапчастей. Однако настоятельно рекомендуем покупать только качественные наборы, чтобы результат вашего самостоятельного ремонта продержался как можно дольше.

Что потребуется для работы

Предлагаемые рекомплекты бывают неполными и полными. Вам точно потребуются следующие компоненты набора:

• Игольчатый подшипник;
• Пара уплотнительных резинок для втулки;
• Опорная втулка, выполненная из пластика;
• Набор прокладок;
• Пружина;
• Стопорные кольца;
• Опорный подшипник;
• Приводная шестерня;
• Кожух пыльника;
• Рейка;
• Комплект стяжек для пыльника.

Ремкомплект Теперь, когда комплект готов, инструменты имеются в наличии, а также есть достаточно свободного времени, можно приступать к работе.

1. Первым делом снимите пыльник, торцевые колпачки и упоры. По мере разборки элементов, даже самых маленьких и незначительных на первый взгляд, обязательно оценивайте их текущее состояние. При необходимости все изношенные элементы будут меняться на новые, взятые из ремкомплекта.
2. С помощью восьмигранника открутите резьбовые пробки, что позволит извлечь пружины, стопорные кольца, а также упорные втулки.
3. Снимите подшипник, проверьте, не люфтит ли он. Ремкомплект включает в себя новый подшипник, потому при удовлетворительном состоянии старого компонент лучше сразу поменять. Не зря же вы брались за столь сложный процесс, чтобы все сделать на 50%.
4. Извлеките и осмотрите приводную шестерню. Далее вы сможете достать полностью саму рейку.
5. Обязательно выполните замену втулки опорного вала, не забыв про резинки. Они также присутствуют в комплекте.
6. Не торопитесь снимать резинки со втулки. Сперва вставьте элемент в картер, после чего ножницами или острым ножом можно срезать резинку.
7. Наиболее сложным этапом считается замена игольчатого подшипника. Чтобы его снять, потребуется специальный ключ. Но можно обойтись без него. В этом случае вооружитесь сверлом на 1,5 миллиметра и дрелью. Сверлом выполните отверстие таким образом, чтобы ослабить торец подшипника. Пробоем выбейте старый подшип из картера.
8. Перед установкой нового игольчатого подшипника не забудьте тщательно зачистить картер рулевой рейки от скопившегося мусора и стальной стружки после сверления.
9. Сделанное отверстие оставлять нельзя. Чтобы его устранить, можете перемешать металлические опилки с суперклеем. Такая смесь быстро затвердеет и даст отличный результат.
10. Обработайте смазкой буквально все, что только можно смазать в узле рулевой рейки. Специалисты советуют использовать Литол 24 или другие аналогичные по качеству консистентные смазки. Не лишним будет смазать ШРУСы.
11. Выполните сборку узла, следуя в обратной последовательности проведенного демонтажа.

Если нет ключа для снятия игольчатогоСамостоятельный ремонт рулевой рейки позволяет существенно сэкономить на замене, плюс получить огромный опыт в выполнении далеко не самых простых работ, связанных с вашим ВАЗ 2109. Но можете поступить проще, не рискуя, обратившись к проверенному автосервису.

Агрегат в тисках

Проверка состояния

Завершив ремонт, не стоит думать, что теперь рулевая рейка будет служить десятки тысяч километров и более не доставит вам хлопот. Как и за множеством других узлов, за состоянием рейки необходимо периодически следить.

На что обращать внимание

Ваши действия

Крепежные гайки и болты

Данные крепления по мере эксплуатации подвергаются вибрации после ремонта. Потому их рекомендуется проверять и подтягивать каждые 250-300 километров пробега

Проверять его можно немного реже, примерно каждые 500-1000 километров, в зависимости от условий эксплуатации вашего автомобиля. Из-за разного качества, одни пыльники способны прослужить достаточно долго, а другие попросят замены уже через 10 тысяч километров. Выбор за вами, какие детали использовать

За самой рейкой стоит следить постоянно

Прислушивайтесь к поведению рулевого механизма, обращайте внимание на указанные выше признаки неисправности. В рамках планового технического осмотра обязательно включайте в перечень мероприятий проверку рулевых реек

Назвать ремонт сложным нельзя, но он занимает достаточно много времени

Плюс здесь крайне важно выполнять все операции максимально аккуратно и качественно. Иначе результат продлится не долго и вам вскоре вновь придется вмешиваться в конструкцию рулевого узла ВАЗ 2109

Для чего она нужна?

Многие устройства, в том числе и рулевые, имеют узлы, в которых взаимодействуют детали, изготовленные из разных материалов. Такое взаимосвязь никогда не обходится без трения. Наверное, многие водители помнят из школьного курса физики, что в местах трения всегда имеет место повышение температуры в зоне работы трущихся пар. В этих местах происходит ускорение процесса износа деталей.

Чтобы как-то снизить этот износ и значительно продлить срок службы таких узлов применяют различные виды смазок.

Кроме этого смазкой уменьшается величина усилия для проворачивания рулевого управления. Это в полной мере относится и к механизмам с электро и гидроприводом. В некоторых случаях для проведения такой работы приходится демонтировать её с машины, полностью разобрать, очистить, промыть и только после этого заложить новую смазку.

Ищем признаки неисправности

Появление неисправности в рейке вызывается, как правило,  движением по неровной и очень пыльной дороге:

• При этом, чем менее бережно владелец управляет автомобилем на разбитых дорогах, тем быстрее ломается рейка и начинает стучать
• На ваз 2109 люфт рулевой рейки это один из первых признаков, которые составляют общие симптомы её поломки
• Иными словами, во избежание частых ремонтов деталей рулевого управления, вам следует притормаживать, увидев перед машиной заметные неровности дороги,  избегать пересечения поперек трамвайных рельсов
• А если вдруг такая необходимость у вас возникла, тогда выполняйте это пересечение на самой малой скорости
• Так же к преждевременной поломке и ремонту рулевых механизмов могут привести постоянные заезды на бордюры, а так же резкие ускорения, когда руль находится в крайних положениях (правом либо левом), это ведет к возрастанию нагрузки на рулевом редукторе, и других деталях рулевой рейки, и к быстрому износу насоса ГУР.
• Последствия будут такими: загрязнение и поломка уплотнителей, работающих в системе гидроусилителя.
• Зачастую внешние признаки неполадок рейки легко можно перепутать с другими неисправностями, потому, что диагностика этого узла очень не простая задача
• А в некоторых особых случаях, для того, чтобы найти неполадку, её приходится разбирать полностью
• Частенько водители задают типичный вопрос: как нам определить неисправности в рулевой рейке?
• Отвечаем — наиболее ощутимый и очевидный симптом это характерный стук при движении машины по неровной дороге, который усиливается при повороте руля

Наиболее заметные симптомы неисправностей:

• Руль становится тугой (частенько он туго поворачивается  только в одну определенную сторону)
• На асфальте после стоянки машины могут остаться масляные пятна в области передней части машины
• Появляется гул в гидроусилителе руля
• При появлении таких признаках очень велика вероятность, что ваша машина может стать полностью неуправляемой

Теперь, когда стало ясно, как продиагностировать рейку рулевую своими руками, необходимо чаще следить за поведением рулевого управления, и своевременно выполнять тщательное техническое обслуживание этого узла. своевременная проверка рейки поможет сделать своевременный вывод о необходимости её ремонта, особенно, когда имеется явная утечка смазки рулевой рейки.

https://youtube.com/watch?v=F3yiHTlWDOg

Разборка рулевой рейки

Разберем снятую рулевую рейку переднеприводных автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

Разборку рулевой рейки придется проводить при принятии решения отремонтировать ее (это один из этапов ремонта), а не заменить новой в случае возникновения неисправностей. А именно, появлении в ней стуков (рейка стучит), вибрации и ударов на руле, увеличении люфта рулевого колеса – проблем очень часто встречающихся на автомобилях ВАЗ 2108, 2109, 21099.

Перед проведением работ следует запастись некоторым специнструментом: специальный ключ для отворачивания пробки упора, специальный ключ для отворачивания гайки подшипника без которых разобрать рулевую рейку проблематично.

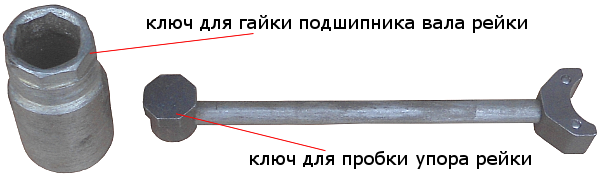

Спецключи для разборки рулевой рейки 2108

Особенности разборки рулевой рейки автомобилей ВАЗ 2108, 2109, 21099

Рассматривать снятие рулевых тяг, защитного чехла и колпачка не будем, ибо там все просто, а вот дальше сложнее. Для удобства проведения работ корпус рейки можно зажать в тиски, но можно все сделать и на коленке.

Извлекаем упор рулевой рейки

Для этого специальным ключом отворачиваем пробку (гайку) упора и снимаем ее.

Отворачиваем спецключом пробку упора рулевой рейки

Вынимаем находящуюся под пробкой пружину.

Поддеваем шлицевой отверткой и извлекаем стопорное кольцо упора.

Поворачиваем вал рейки (рожковым ключом на 14) по часовой стрелке до конца хода и нажимая на выступающую часть рейки сдвигаем с места упор.

Извлекаем сам упор рейки из ее корпуса (можно специальными тонкими плоскогубцами, вставив их в отверстие под пружину в упоре и вытянув его или попросту резким ударом корпуса рейки о деревянный брусок выбить его за счет инерции).

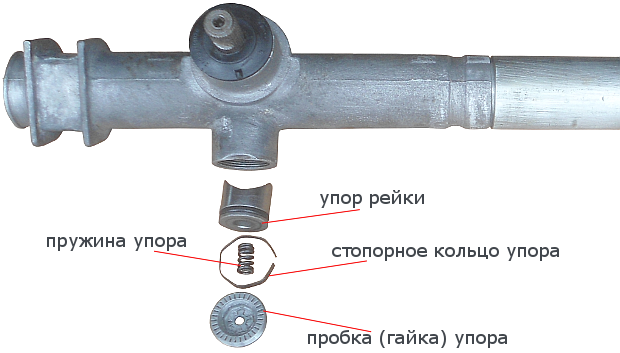

Извлечение упора рулевой рейки 2108

Извлекаем вал рулевой рейки с подшипником

Снимаем пыльник вала.

Снимаем стопорную шайбу вала.

Отворачиваем гайку подшипника специальным ключом и снимаем ее.

Отворачиваем гайку вала рейки 2108 спецключом

Извлекаем вал рейки с подшипником. Применяем рычаг: зацепляем за лыску на валу длинным рожковым ключом на 14 и, опираясь им на монтажку (или широкий ключ), вытягиваем вал.

Извлекаем вал рейки при помощи рычага

Вытягиваем саму рейку в сторону короткой части корпуса

Извлекаем при помощи отвертки опорную втулку рейки

Извлекаем игольчатый подшипник вала из корпуса рулевой рейки (можно использовать специальный съемник или просверлить сверлом 2 мм два отверстия в торце картера рейки и через них выбить подшипник). Извлекать для замены игольчатый подшипник следует только при явном его износе, так как выходит из строя он редко.

Извлеченная из корпуса рейка, опорная втулка и отверстия для сверления через которые выбивается игольчатый подшипник

Рулевая рейка автомобилей ВАЗ 2108, 2109, 21099 полностью разобрана.

Элементы извлеченного вала рулевой рейки 2108

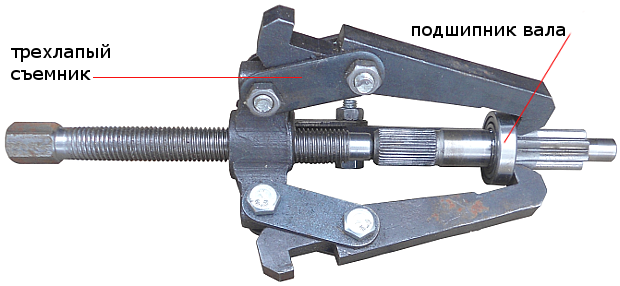

При необходимости спрессовываем съемником или сбиваем трубой шариковый подшипник с вала рейки. Предварительно снимаем с вала стопорное кольцо.

Снятие подшипника вала рулевой рейки трехлапым съемником

Примечания и дополнения

После разборки полностью промываем корпус рейки и все снятые элементы. Далее проводим выбраковку неисправных деталей их замену и сборку.

Самостоятельная замена рулевой рейки ВАЗ-2109

Эксплуатация автомобиля в экстремальной среде или на не попадающих под приемлемые нормы покрытиях способствует быстрому расшатыванию рулевой рейки. Особенно это касается моделей ВАЗ серий 2108-2109. Потому деталь приходится периодически поправлять – подтягивать. Когда это уже не помогает нужно выполнить ремонт или полностью заменить рейку. Далее мы расскажем вам в подробностях, как происходит замена рулевой рейки ВАЗ-2109.

Для проведения ремонтных работ вам понадобятся:

• молоток;
• монтировка;
• удлинитель;
• торцевые головки на 10, 13, 22;
• трещоточные рукоятки;
• воротки.

Подготовив все необходимое, запаситесь дополнительно свободным временем и желанием сделать все как нужно, а не спустя рукава, чтобы потом пришлось переделывать или отправлять машину в СТО.

Пошаговая инструкция по снятию и установке рулевой рейки ВАЗ-2109

Последовательность действий:

1. Прежде всего, необходимо снять защиту. Для этого понадобится открутить крепежные гайки, которые есть на ней сверху и снизу.
2. Снимите протекторный элемент полностью, иначе он будет мешать вам в дальнейшей работе.
3. Чтобы избавиться от рулевых тяг, открутите пару болтов по центру рейки. Только после этого вы сможете без помех выполнить отсоединение.
4. Хомуты всех реек крепятся гайками с обеих сторон – их тоже нужно открутить. После этого получится отвести элемент в сторону.
5. Чтобы полностью снять деталь, понадобится избавиться от стяжного болта, который расположен со стороны салона, в самом низу рулевого вала.
6. Легко снять рейку у вас вряд ли получится – придется срывать ее с вала. Если не получается, подденьте ее монтировкой снаружи.

Если деталь подлежит ремонту, выполните все необходимое для этого. В случае необходимости замены понадобится покупать новую рейку. В среднем новая рулевая рейка стоит от 1 500 до 2 200 руб. Цена зависит от места покупки и производителя механизма. Установка отремонтированного или нового элемента происходит в обратной последовательности демонтажным работам.

Советы по замене старых деталей рейки

1. На новую опорную пластину надеваются демпфирующие кольца, чтобы тонкие края резиновых элементов были посреди выреза пластины. После покупки ремкомплекта для рулевой рейки вы найдете в нем две нужные резинки для этой цели.
2. Выступы втулки помогут правильно установить ее на место, после чего нужно аккуратно с помощью лезвия избавиться от тонких резинок.
3. Опорное кольцо с вала шестерни снимается специальными щипцами, а потом демонтируется подшипник.
4. Не забудьте промыть картер рулевого механизма, чтобы потом вставить новенький игольчатый подшипник.

Замена пыльника рулевой рейки ВАЗ 27.04.17

Задача пыльника – предотвращать попадание пыли, жидкости или любой другой грязи к основному механизму, из-за чего тот может выйти из строя. По мере службы этот элемент, как и любой другой, может износиться. Процесс снятия пыльника без демонтажа рейки:

• избавьте карбюратор (инжектор) от воздушного фильтра;
• снимите резиновый патрубок, который расположен над рейкой, выполняющий функцию слива дождевой воды;
• открутите протектор рейки;
• избавьтесь от рулевых тяг;
• освободите хомут рейки от кузова;
• откусите инструментом стяжки чехла и снимите его;
• очистите поверхность рейки и смажьте ее ШРУСом или обычной графиткой;
• перед монтажом нового элемента его необходимо тщательно смазать, так как его средняя часть задействуется во время движения автомобиля;
• надев пыльник, убедитесь, что он легко скользит;
• вставьте тяги и наживите болты;
• зажмите хомуты на месте и стяжки на краях новой детали;
• выполните остальные манипуляции, которые производили для предоставления доступа к пыльнику в обратном порядке.

Выполнять работу нужно без балансировки, но если вы вращали руль, понадобится выставлять подвижную часть рейки в нужное положение.

Демонтаж

Вам не удастся оценить текущее состояние рулевой рейки, если не демонтируете устройство.

Не существует оптимального способа демонтажа рулевой рейки, поскольку процесс в любом случае сопряжен с достаточно трудоемкой, длительной работой, предусматривающей разборку множества узлов.

1. Подвесьте переднюю часть автомобиль с помощью домкрата, чтобы иметь возможность снять передние колеса. Обязательно тщательно продумайте меры безопасности, поставьте противокаты, башмаки, чтобы машина не сдвинулась с места в процессе ремонта рейки.
2. Отсоедините адсорбер газов, отключите провода и отведите их в сторону. Так вы обеспечите себе полноценный доступ к рулевой рейке.
3. Открутите болт от шлицевого соединения. Перед этим обязательно выровняйте колеса с помощью руля. Болт располагается около педалей. Для демонтажа крепежа используйте карданную головку или же простой накидной ключ.
4. Зачистите крепежные гайки рулевых тяг от скопившихся загрязнений, после чего расшплинтуйте их, используя плоскогубцы. С помощью накидного ключа открутите гайки.
5. С помощью специального съемника отсоединяются тяги.
6. Далее открутите тяги от картера рулевой рейки. Однако специалисты рекомендуют демонтировать картер с тягами вместе, поскольку в тисках процесс снятия оказывается намного проще.
7. Когда вы освободите рейку, извлеките ее из-под автомобиля через колесную арку. Зачистите, промойте и зажмите в обычных тисках.

Статья в тему: Нет зарядки от генератора на ВАЗ 2110, что делать?

Теперь перед вами стоит выбор — полностью заменить рулевую рейку или попробовать ее отремонтировать. Второй вариант займет больше времени, однако позволит сэкономить внушительную сумму денег.

Подтягиваем рейку сами

Работу будем проводить из-под автомобиля, поэтому желательно использовать смотровую яму или эстакаду. Можно подтянуть гайку и из-под капота, но это крайне неудобно и займёт больше времени, проверено.

Устанавливаем автомобиль и фиксируем его ручником, на всякий случай подставим под задние колеса противооткаты. Дальше поступаем так:

1. Снимаем защиту двигателя.

Протягиваем переноску, чтобы было лучше видно.

Очищаем картер рулевого механизма от грязи как можно тщательнее.Находим регулировочную гайку.

Вот та самая гайка.

В редких случаях на гайке сохраняется заводской пластиковый стопор. Это говорит о том, что рейка либо менялась, либо с завода никто её не регулировал, что бывает крайне редко. Стопор удаляем тонкой плоской отвёрткой. Пластмассу не жалеем, поскольку заглушка одноразовая.

Так выглядит пластиковая заглушка.

Видим гайку, берём хитрый ключ на 17, вставляем его проворачиваем на 10-20 градусов, не больше.

Придется немного постараться, чтобы попасть ключом в гайку.

Контролируем люфт рулевого колеса и степень свободы рейки. Сначала пошатаем саму рейку, взявшись за тяги. Если есть заметный люфт, выбираем его, ещё немного подтянув гайку. Шатаем рулём, контролируем люфт.Совершаем пробную поездку. Рейка не должна издавать посторонних звуков при проезде неровностей, руль должен вращаться свободно и возвращаться в нейтральное положение после поворота самостоятельно.Если руль тугой и не возвращается, отпускаем на 5-7 градусов регулировочную гайку, если слишком свободный и наблюдаем люфт и постукивание, подтягиваем гайку.По окончании регулировки не пытаемся установить заводскую заглушку, а слегка заминаем резьбу на картере рейки тонким керном. При этом стараемся не повредить гайку.

Тип и особенности конструкции рулевого механизма

Типов, применяемых рулевых механизмов несколько, наибольшее же распространение у легковых автомобилей получил механизм типа «шестерня-рейка».

Именно такой тип рулевого механизма применяется на отечественных автомобилях ВАЗ-2109, ВАЗ-2110.

Работа такого устройства сводится к преобразованию вращательного движения шестерни, которая связана с рулевой колонкой, в продольное движение зубчатой рейки.

Вращаясь, шестерня перемещает рейку, а та посредством тяг заставляет проворачиваться вокруг оси поворотные кулаки, связанные с передними колесами.

Особенностью данной конструкции является плотное взаимодействие зубцов шестерни с рейкой. Появление больших люфтов в этой паре приводит к осложнению управления автомобиля, что сказывается на безопасности движения.

Поэтому при появлении признаков неисправности данного механизма, производится комплекс восстановительных мероприятий, по сути, производится замена рейки рулевой ВАЗ-2110, или более ранней модели – ВАЗ-2109.

Хотя не всегда требуется замена рейки, иногда достаточно использовать ремкомплекты, позволяющие снизить или убрать люфт.
