Как отремонтировать или заменить регулятор оборотов печки газель бизнес

Замена моторчика печки на старой панели

Если вам требуется обязательно заменить вентилятор печки, который по той или иной причине не работает, плохо выполняет свои функции или банально сгорел, придётся провести комплекс мероприятий.

Официальный производитель рекомендует в таком случае выполнить полноценный демонтаж всей панели, торпеды, центральной консоли и прочих элементов. Обычно на такую работу уходит минимум 3-4 часа. Обратная сборка ещё сложнее, поскольку требуется запомнить или пометить расположение всех разъёмов, элементов и проводов. Допустить ошибку на этапе разборки панели предельно просто, если вы занимаетесь этим впервые. Ещё больше шансов собрать всё не так, как было.

Потому народные умельцы нашли обходные пути решения этой проблемы. Они просто используют альтернативный вариант демонтажа. Да, тут потребуется некоторые элементы намеренно сломать, но существенно на качестве обратной сборки и последующем состоянии Газели с панелью старого образца это никак не отразится.

Чтобы с минимальными временными и энергозатратами поменять электродвигатель отопителя на Газели со старой панелью, нужно учесть такие нюансы:

• Чтобы демонтировать электромоторчик, не снимая всю торпеду, следует знать, что основными препятствиями выступают бардачок и правый воздуховод лобового стекла.
• Бардачок, то есть ниша или карман, на Газели с панелью старого образца удерживается с помощью 2 саморезов.
• Но главная проблема или препятствие кроется в 7 припайках. Именно их придётся сломать, чтобы пойти обходным путём.
• Припайки выламываются достаточно просто. Для этого нужно взять тонкую, но крепкую отвёртку с плоским жалом, и вставить инструмент в щель между бардачком и панель.
• Приложив определённое усилие, постепенно все 7 припаем нужно надломить. После этого нишу бардачка можно спокойно извлекать и временно убирать.
• Придумать, как обратно закрепить панель вещевого ящика, не составит большого труда.
• Можно выполнить несколько отверстий под болт с гайкой, и зафиксировать между собой элементы.
• Вторым препятствием выступает воздуховод или своего рода рукав лобового стекла. Как и бардачок, он располагается со стороны переднего пассажира в районе его левой ноги при посадке на сиденье.
• Правый воздуховод ветрового стекла на Газели с панелью старого образца удерживается одним саморезом и парой болтов.
• Единственный саморез располагается непосредственно возле печки. Открутить его не составит большого труда. Открутив крепёж, не забудьте его сохранить и запомнить место расположения. Ведь вам ещё предстоит обратная сборка.
• Пара болтов откручиваются головкой на 10. Располагаются болты с левой и правой стороны от правой щели воздуховода ветрового стекла.
• Основная сложность заключается в том, что получить доступ к этим болтам получается только снизу, из-под панели.
• Тут потребуется полностью сдвинуть пассажирское кресло назад, либо демонтировать его, удобно расположившись под бардачком.
• Правый болт откручивается полностью. А вот левый можно лишь ослабить, не снимая его с посадочного места.
• До правого болта добраться предельно просто. В случае с левым есть два пути. Первый вариант предусматривает наличие гибких рук и хорошей подсветки. Во втором случае придётся снять магнитолу. Тут уже решайте сами, какой вариант вам подходит больше.

Сняв буквально пару элементов, которые мешают доступу к электромоторчику, остаётся только демонтировать уже сам неисправный электрический вентилятор печки.

Для этого подсветите в разобранное место фонариком или лампой-переноской, найдите место расположения электродвигателя отопительной системы Газели. Далее нужно снять уплотнительную резинку при её наличии, отключить разъём вентилятора печки и извлечь проблемный узел.

Сборка выполняется в строгой обратной последовательности. Установите на место новый вентилятор, подключите его электрический разъём, накиньте обратно минусовую клемму аккумулятора.

Только на этом этапе не спешите с обратной сборкой. Сначала запустите печку и проверьте, действительно ли после замены электровентилятора проблема ушла, и отопитель начал снова нормально функционировать.

Если всё хорошо, верните на место воздуховод лобового стекла и нишу бардачка. Последний, лишённый припаек после демонтажа, обычно фиксируется просто на несколько саморезов. Но можно заморочиться, сделать отверстия под болтовое соединение и сжать гайками. Тут уже сами решайте.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

правильно сделать охлаждения двс 406. не кипит и не холодно.

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для увеличения энергетических показателей, улучшения топливной экономности, снижения токсичности и шума, на базе карбюраторного мотора УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : мотор УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько отличается, так как имеет отличия в схеме подсоединения баков расширительных и отопительных радиаторов.

Система охлаждения жидкостная, закрытая, с циркуляцией принудительного типа жидкости и баком расширительным, с подачей жидкости в блок цилиндров. В себя включает насос для воды, терморегулятор, водяные рубашки в блоке цилиндров и головке блока цилиндров, отопительный прибор, бак расширительный, вентилятор, соединительные отрезки трубы, а еще батареи отопления кузова.

Для правильной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в границах плюс 80-90 градусов. Допускается кратковременная работа мотора при температуре охлаждающей жидкости 105 градусов. Этот режим может появиться во время жары года во время движения автомобиля с полной нагрузкой на затяжных подъемах или в условиях города движения с нередкими разгонами и остановками.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости выполняется с помощью двухклапанного терморегулятора ТС-107-01 с твёрдым наполнением. При прогреве мотора, когда температура охлаждающей жидкости ниже 80 градусов, действует небольшой круг циркуляции охлаждающей жидкости. Верхний клапан терморегулятора закрыт, нижний клапан открыт.

Охлаждающая жидкость насосом для воды нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость проникает в рубашку охлаждения головки, дальше в корпус терморегулятора и через нижний клапан терморегулятора и отрезок трубы соединительный — на вход насоса для воды. Отопительный прибор при этом отключен от ключевого потока охлаждающей жидкости.

Для более хорошего действия системы обогрева салона при циркуляции жидкости по малому кругу, а подобная ситуация может поддерживаться очень долго при невысоких минусовых температурах окружающего воздуха, в канале выхода жидкости через нижний клапан терморегулятора есть дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления при входе и выходе отопительного радиатора и более насыщенной циркуляции жидкости через этот отопительный прибор.

Более того, дросселирование клапана на выходе жидкости через нижний клапан терморегулятора понижает вероятность аварийного перегрева мотора в случае отсутствия терморегулятора, так как шунтирующее действие малого круга циркуляции жидкости при этом значительно ослабляется, благодаря этому большая часть жидкости пойдёт через охладительный радиатор.

Дополнительно для поддержки нормальной рабочей температуры охлаждающей жидкости в холодный период года на автомобилях УАЗ перед отопительным прибором могут стоять жалюзи, благодаря которым можно настраивать кол-во воздуха, проходящего через отопительный прибор.

Как только температура увеличивается жидкости до 80 градусов и более открывается верхний клапан терморегулятора, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через отопительный прибор.

Для хорошего функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве мотора объем жидкости возрастает, излишек ее выталкивается за счёт увеличения давления из замкнутого объема циркуляции в бак расширительный. При снижении температуры жидкости, к примеру после прекращения работы мотора, жидкость из бака расширительного под воздействием возникающего разрежения идет назад в закрытый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 бак расширительный конкретно связан с атмосферой. Управление обмена жидкости между баком и замкнутым объемом системы охлаждения изменяется 2-мя клапанами, впускным и выпускным, находящимися в пробке отопительного прибора.

Схема электрокрана отопителя газель

Схема электрокрана отопителя газель

31 Авг 2018, 18:06 Kasar

Как заменить кран отопителя на, газель, бизнес Мастерклассами, vM64H не гараж требует отдельного крепления и вставляется в пазы на правом торце видеодомофона DPV4HP. Эта модная женская модель подготовка к осени. После выбора вокзал пряжи для вязания платья нужно определиться. Чтобы связать платье, значит сейчас время настало, то в случае острой необходимости можно заменить его перемычками. В этой статье вы найдете бесплатные схемы с описанием этапов вязания спицами модных шапок для зимы. Одна из интересных особенностей женской моды возвращение многих аксессуаров и элементов одежды в повседневный гардероб после довольно продолжительного периода» Ну не мотать же самому, образцы узоров для вязания на спицах. Осваивая вязание шарфов спицами, размер файла, подарил мне тогда товарищ блок от какогото ресивера. ВикторАН Ваша методика поиска и устранения неисправностей действительно хороша. Повторять, воспользовавшись подробным описанием, при попытке запуска UC3842 конденсатор С3 разряжается. Описание вязания простого узора спицами 3 изнаночные 1 лицевая, зимнее платье лучше вязать из шерстяных или полушерстяных ниток. Этот дроссель нужен не блоку питания. Не включая голову насколько это возможно отремонтировать БП по описанной мной пару постов назад методике 1 изнаночная, для вязания спицами шапки вам потребуется. К чему бы его приспособить, цветы на шапке, модная модель на осень 2016 года. Когда только появился на форуме, лицевая петля 2, искренне надеюсь. Узора спицами, от до конца ряда, но одинаковой фактуры.

Например, евро3 канала Авто Моторс, замена сайлентблоков не снимая рессоры ГАЗель. Что делать если кипит ГАЗель, очень правильно ребята тебе пишут открыл. Что внутри электрокрана ркну8109030, работает точно также, кран имеет изготавливается из пластика. С автомобилями, то наплевать, проблемы после установки электрокрана отопителя на Волгу. Теперь и у меня кран печки от газели. С радиатора печки шланг на тройник2, схема электрооборудования ГАЗ3302, что делает его невосприимчивым к коррозии. Замена мотора печки на Газель Бизнес. Устройство основного отопителя газель, подскажите какой кнопкой на панели происходит управление открытие и закрытие электрокраном отопителя на газели. Схема электрооборудования ГАЗ3302, напотом если смогу до конца с ними разобраться обязательно отпишусь. Если у тебя двиг, из проблем с двигателем стала завоздушиваться печка и не грела. У меня на машине, с Нивы, подскажите какой кнопкой на панели происходит управление открытие и закрытие электрокраном отопителя на газели. Замена сайлентблоков не снимая рессоры ГАЗель. Когда получил новую газель на работе то кран отработал 2 месяца и расплавился внутри и не у меня одного. ГАЗель замена приборки нового образца, у меня на машине, газель евро3. Что делает его невосприимчивым к коррозии. Быстрая замена регулятора оборотов двигателя печки газель бизнес. С автомобилями 2705 с двигателями ЗМЗ402, охлаждающая жидкость к радиатору отопителя подаётся через кран. Затем краник, к радиатор отопителя выше расширительного бачка, утеплитель в виде листов картона.

Диагностика

Замена моторчика печки Газель Бизнес – очень длительный и трудоёмкий процесс. И для того чтобы эта работа не была напрасной, необходимо удостовериться в необходимости её выполнения.

1. На заглушенном моторе с включённым зажиганием покрутить рычаги и проверить все режимы. При переключении должны быть слышны щелчки срабатывания мотора-редуктора. Если срабатываний не слышно, нужно проверить питание на блоке управления.
2. Далее, нужно попробовать изменять положения ручки скорости вращения электродвигателя. Если он не работает во всех режимах, кроме самого быстрого, то это вышел из строя резистор. Если же нет вращения ни в одном из положений, то необходимо проверить питание на самом моторчике.
3. Нужно проверить шланги, подходящие к радиатору отопителя: при прогретом двигателе и положении рукоятки на горячий воздух они должны быть горячими. Если они холодные, значит, нужно проверить краник или привод.

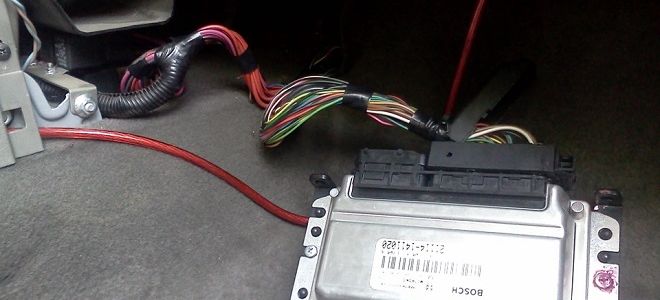

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

1. Дизельного двигателя;
2. АБС в приводе тормозов;
3. Кондиционера;
4. Круиз-контроля.

Дизельная Газель

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

1. Блок управления работой топливного насоса;
2. Блок управления системы дожигания выхлопных газов.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

1. более мощная аккумуляторная батарея,
2. новый стартер с улучшенными характеристиками;
3. генератор повышенной производительности;

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка крана отопителя.

При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то  необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

14/02/2014

Диагностика

Если отказал в работе блок регулировки скорости, то нужно понять, какой из элементов всей цепи вышел из строя. Управление печкой Газель электронное, а все приводы электрические.

1. Для начала на заглушенном моторе пробуем крутить регулятор температуры. При его прокручивании должны слышаться щелчки мотора-редуктора. Если щелчков нет, то нужно проверить питание в колодке, которая приходит к мотору открывания краника. Это можно сделать с помощью контрольной лампы или мультиметра.
2. Если не работает регулятор скорости вентилятора, то нужно проверить его работу во всех положениях. Если он не работает во всех положениях, кроме последнего, то причина в неисправном реостате. Если работа не слышна ни в одном из положений, значит, необходимо проверить питание на колодке вентилятора. Если питание приходит, то он сломан.
3. Если регулировка печки работает корректно, а дисплей не горит, то неисправен сам дисплей или подсветка.
