Рулевая рейка: замена. как подтянуть рулевую рейку? ремонт рулевых реек своими руками

Что делать с неисправностями рейки?

В подавляющем большинстве случаев замена или ремонт рулевой рейки производится на автосервисе, поскольку даже снятие элемента – задача непростая. Но мелкие проблемы можно решить самостоятельно, например:

1. Заменить порвавшийся резиновый пыльник. Если вы обнаружили данный дефект на ранней стадии, когда реечный механизм функционирует исправно, то можете поменять кожух в гараже на смотровой яме. Не забудьте очистить от грязи детали под пыльником.
2. Устранить протечки гидравлической жидкости на патрубках. Для этого придется опорожнить систему и заменить шланги, лучше все сразу.
3. Поставить новые наконечники рулевых тяг. Признаки износа шаровых пальцев очень похожи на неисправность рулевой рейки – возникает люфт руля и стук.
4. Сменить разбитую крестовину рулевого вала.
5. Подтянуть либо поменять ремень, вращающий шкив гидравлического насоса. Проскальзывание ременной передачи ведет к ухудшению работы усилителя и затруднительному вращению руля.

Конструкцией рейки предусматривается регулировка зазоров в передаточном узле. На ранних стадиях изношенности шестерен люфт устраняется подтягиванием регулировочных винтов. Самому выполнять операцию крайне нежелательно: если перестараетесь и не оставите зазоров, зубчатая передача станет изнашиваться еще быстрее.

Когда проблема кроется внутри корпуса реечного механизма, самостоятельно устранить стук не получится, разве что вы сами – автомеханик. Наиболее распространены следующие внутренние неисправности:

• выработка зубьев на рейке либо рулевом валу;
• люфт подшипников;
• разгерметизация сальников;
• кольцевой износ втулок, цилиндров;
• деформация вала либо самой рейки в результате попадания колеса в глубокую выбоину и удара по механизму.

Часть перечисленных поломок устраняется путем установки ремонтных комплектов в условиях автосервиса. Изношенные детали зубчатой передачи отдельно лучше не менять – необходимо ставить новую рейку.

Неисправности и признаки

В общем, можно выделить около пяти основных проблем, которые могут подстерегать устройство рулевой рейки.

1. Деформация картера, если повреждения окажутся серьезными, не удастся повернуть колеса.

2. Разгерметизация корпуса, то есть попадает пыль, грязь, влага и тому подобное. Как правило, после этого, рейка долго не «проживет».

Порванный пыльник

3. Поломка зубьев рейки, шестеренок, «планетарки».

Поврежденные зубья вала

4. Износ деталей.

5. Потеря целостности смежных элементов рейки, например, трещина, нарушение геометрии, коррозия рулевых тяг, наконечников.

Коррозия

Признаки, свидетельствующие о том, что механизм в скором времени выйдет из строя или нуждается в ремонте:

• Появился стук даже на небольших кочках, который пропадает при «переносе» руля в крайнее положение.

• Пропало усилие при повороте руля.

• Произвольные вращения руля.

• Рулевое колесо перестало возвращаться в исходное положение, после поворота.

• Утечка жидкости из ГУРа, появление масляных пятен на пыльниках.

• Повышенная чувствительность руля.

Ссылки по теме:

ГУР или ЭУР — что лучше?

Какое масло лить в ГУР

Почему гудит ГУР

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Ремонт рулевой рейки ВАЗ 2110 своими руками.

Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук. который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки:1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:1.купить новую рулевую рейку2.восстановить рулевую рейку на СТО3.отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.2.Более полный комплект с подшипниками и валами стоит порядка 500р.3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая. Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !

Любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки :

1. Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
2. Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:

1. купить новую рулевую рейку
2. восстановить рулевую рейку на СТО
3. отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:

1. Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
2. Более полный комплект с подшипниками и валами стоит порядка 500р.
3. Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая . Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов!

Алгоритм проведения ремонта в классическом стиле

• начинать необходимо с постановки автомобиля на ручной тормоз, выключения мотора;
• в салоне машины, в области водительского сиденья под рулевой колонкой найти крепежный болт – фиксатор, соединяющий вращающий вал и непосредственно рулевое колесо. Отвинчивайте его с применением рожкового ключа на «14». На некоторых моделях размер ключа может быть отличным. Изымаем болт. На этом работы в салоне окончены. Переходите в моторный отсек;
• из-под днища автомобиля отсоедините рулевые тяги. Для этого нужно отдать соединения тяг и зубчатой рейки механизма. Также используйте ключи. Сами тяги можно не демонтировать, если они не являются источником поломки. Отведите в сторону для удобства;
• накидными ключами на «16 – 17» отдайте крепежное соединение корпусной части с кузовом автомобиля. Всего 4 – 6 болтов, в зависимости от модификации.

Важно: на данном этапе необходимо дифференцированно подойти к дальнейшему алгоритму. Если рулевая колонка механическая, то продолжайте изымать ее через низ моторного отсека

Когда речь идет о:

• ГУРе, то отвинчивайте два перепускных патрубка, по которым поступает подача – обратка смазывающего вещества в систему. Будьте осторожны, так как остатки масла протекут на пол, подстелите ветошь или подставьте емкость;
• ЭУРе, то необходимо снять разъем контактной платы с блока управления. Еще имеется вторая клемма на датчике момента вращения, но она не препятствует доступу. Необходимо смотреть по ситуации в каждой модели.

После того, как все фиксирующие элементы отданы, приступайте к изъятию механизма из-под автомобиля. Для удобства проведения работ зажмите рейку в стационарные тиски. Фиксация корпуса позволит тщательно проводить ремонт и демонтаж. Если же не имеете в наличии зажима, тогда достаточно будет ровной рабочей поверхности.

Далее приступайте к полному поочередному разбору рейки. Начинайте с:

1. Отдачи фиксирующих шайб.
2. Снятия пыльника.
3. Верхнего подшипника.
4. Направляющей втулки.

Для модификаций типа ГУР и ЭУР, понадобится демонтаж перепускных труб, блока управления, полного вала электромотора, электрического двигателя, шариковой гайки.

После этого переходите к разбору внутренней начинки рулевой рейки:

1. Демонтаж пробки золотника.
2. Гайки золотника.
3. Втулки штока.
4. Поршня.
5. Стопорного кольца.
6. Штока рейки.

В зависимости от модели и строения рулевого управления, вышеперечисленные компоненты будут меняться. Перечислить все невозможно по причине множественного разнообразия, да это и не рационально.

Что входит в ремкомплект рулевой рейки? + Заметки по ремонту и диагностике »

О том наборе, что входит в ремкомплект рулевой рейки (вернее – что должно в него входить), необходимо знать, когда наступает уже время заняться ходовой. Эти знания весьма пригодятся, и чтобы не попасть впросак и не бегать еще раз на авторынок или магазин запчастей, тем более, если он находится достаточно далеко от гаража, а ваша машина стоит в полу разобранном состоянии. А так – сама по себе процедура проведения работ не представляет особых трудностей в исполнении. Вполне можно справиться, предварительно тщательно подготовившись ко всему. Что входит в ремкомплект рулевой рейки

, и почему ее исправное функционирование так важно для нормальной и комфортной езды по дорогам? Это устройство непосредственно влияет на руль и на колеса, преобразуя за счет определенных механических воздействий усилия водителя. Необходимость в ее правильном функционировании возникает и при поворотах и при удерживании дороги автомобилем

Если данный узел начинает барахлить, то это впоследствии может привести к более серьезным поломкам и более сложным ремонтам. Своевременная же замена комплекта для ремонта рулевых реек сможет это изнашивание предотвратить и ощутимо снизит риск дорогостоящих ремонтов и ДТП.Разновидности реек : Как мы знаем, они связаны с гидравликой, механикой и электрикой, используя эти различные принципы в своем действии. Все, почти что, легковые пользуются первым видом данного узла: так к управлению прилагается минимальное усилие (). С механическим принципом все гораздо проще, а вот электрические рейки приводит в движение специальный двигатель, чтобы облегчить процесс руления.

Причины, по которым придется покупать ремкомплект

Как все детали, данная рейка подлежит износу и иногда ломается. В основном в этом можно винить отечественные дороги, на которых встряска и пыль – главные враги реек – практически обеспечены. Рекомендовано также почаще осматривать пыльники на рейках, потому как даже небольшая прореха может привести уже к изнашиванию уплотнителей, и тогда ремонт вам точно обеспечен.

Кстати, еще многое может зависеть и от стиля езды хозяина агрегата. Или, к примеру, если он по незнанию ставит (особенно зимою) надолго авто с вывороченными вбок колесами, или если забывает о потребности вовремя менять жидкость в гидравлике.

Признаки неисправностей в рулевых рейках

• При езде по довольно ровной дороге проявляется стук, исходящий из района данного узла;
• Подтекание смазки гидросистемы;
• Проявляются постукивания в районе рулевого штурвала;
• На заведенном агрегате – шумы насоса;
• Руль туго вращается или появился нештатный люфт.

Замена рулевой рейки своими руками, поэтапно

В первую очередь подготовьте инструменты и материалы, которые потребуются в ходе выполнения замены рулевой рейки, а также выполните все подготовительные работы.

инструменты, расходные материалы, приспособления

1. Новая рулевая рейка.
2. Съемник наконечников.
3. Деревянные подпорки.
4. Ветошь.
5. Жидкий ключ.
6. Тонкая отвертка.
7. Молоток.
8. Головки с трещоткой.
9. Набор гаечных и торцевых ключей.

подготовительные работы

• Перед началом работы установите машину на ровное место и заблокируйте стояночный тормоз. Под задние колеса подложите кирпичи. Зафиксировав машину, перейдите к передней части.
• Выставите рулевое колесо в нейтральное положение.
• Ослабьте по очереди колесные гайки.

После проведения всех подготовительных работ поддомкратьте одну сторону автомобиля, снимите колесо и опустите машину, установив опоры. То же самое проделайте с другой стороны. Так вам удастся освободить доступ к рулевым наконечникам, что упростит демонтаж рулевой рейки.

Перед откручиванием рулевых наконечников очистите крепежные болты от грязи с помощью металлической щетки, после чего облейте раствором WD (так называемым жидким ключом).

Пока жидкость разъедает ржавчину, освободите доступ к рейке. Снятию будет мешать сирена сигнализации (при наличии) и адсорбер газов. Аккуратно открутите клеммы и уберите их в сторону.

демонтируем наконечники

Если вместе с рулевой рейкой вы будете менять и наконечники, при снятии старых выбейте их молотком либо воспользуйтесь специальным съемником.

С помощью пассатижей выньте шпонку из крепежной гайки и открутите ее. Вставьте под резиновый уплотнитель вилкообразное крепление, а верхнюю часть пальца заведите на болт наконечника. Закрутите до упора гайку съемника и ударом молотка выбейте из крепления стойки наконечник.

снятие рейки

1. Ослабьте крепления крестовины. Данное соединение расположено в салоне под педалью тормоза. Убираем резиновый коврик и поднимаем обшивку, чтобы ничего не мешало. Стоит отметить, что внутреннее крепление сделано в виде хомута с маленькими шлицами. Для освобождения понадобится открутить только одну гайку.
2. Далее вернитесь под капот и открутите крепежные гайки хомутов рулевой рейки.
3. Теперь рейка свободна и осталось только ее снять. Возьмите за корпус двумя руками и, расшатывая, тяните ее на себя. Если не получается снять, значит шлицевое соединение прикипело. Вооружитесь молотком и не очень сильно постучите по нему.
4. Когда все крепления отсоединены, вытаскиваем рейку посредством отверстия в арочном пространстве колеса. Проверните ее влево либо вправо, чтобы шлицевой вал вошел в выемку.

Рулевую рейку необходимо извлекать очень аккуратно, во избежание повреждения топливного шланга или электропроводки. Желательно проводить все работы с помощником.

установка рулевой рейки

1. Очищаем все посадочные места с помощью щетки и наждачной бумаги. Обрабатываем посадочные шпильки графитовой смазкой либо солидолом.
2. Перед монтажом новой рейки откройте заглушки и заполните отверстия литолом.
3. Заводим рейку под капот. Это делается в последовательности, обратной снятию. Необходимо аккуратно проворачивать ее вокруг оси, во избежание повреждения механизмов и проводки.
4. Оденьте рейку на шпильки, накиньте хомуты и наживите гайки.
5. На последнем этапе закрутите гайки шпилек.
6. Когда рейка установлена, накиньте наконечники, закрутите их и установите колеса.

Реален ли ремонт рулевой рейки своими руками?

При поломке рулевой рейки рекомендуется не рисковать, и сразу отправляться на специализированное СТО. Своими силами можно лишь провести диагностику, тогда как ремонт рейки обычным водителем, при отсутствии должных знаний, опыта и инструментария, малореален.

Профилактические меры

С их помощью можно значительно продлить жизненный срок рейки:

• аккуратный проезд неровностей и «лежачих полицейских»;
• слежение за состоянием компонентов рулевой рейки, особенно ее пыльников и сальников;
• прогрев масла в рейке зимой перед движением плавными и короткими поворотами;
• не стоит удерживать баранку более 5 сек. в крайнем положении, так как это заметно увеличивает нагрузку на редуктор и уплотнения.

Подобные меры позволят заметно продлить срок эксплуатации рулевой рейки, а также избежать дорогостоящего ремонта или ее замены.

Основные неисправности

Как и любая другая механическая конструкция, рулевая рейка в силу тех или иных обстоятельств может подавать признаки неисправности. К ним относятся:

• хруст (стук) при выворачивании рулевого колеса;
• «тугой» руль;
• увеличенный люфт рулевого колеса или приводной шестерни рулевого вала;
• вибрация рулевого вала при движении;
• неравномерный износ шин, вызванный нарушением угла установки передних колес.

Перечисленные симптомы свидетельствуют о том, что пришло время ремонта или замены рулевой рейки. Однако не стоит спешить с заменой. Сама рейка выполнена из прочной стали, и вывести ее из строя не так и просто. Чаще всего в негодность приходят вспомогательные элементы конструкции:

• опорная втулка;
• подшипники приводной шестерни (шариковый и игольчатый);
• уплотнители;
• пыльники и др.

Причин выхода из строя этих деталей может быть сколько угодно, от израсходованного ресурса, до механических повреждений вследствие езды по бездорожью. Если вы уверенны в том, что саму рейку менять не придется, можно обойтись мелким ремонтом рулевой конструкции, заключающемся в замене перечисленных «расходников».

Решив отремонтировать рулевую рейку на станции техобслуживания, рассчитывайте на то, что за самый простой ремкомплект вам придется заплатить около 300 рублей. Полный комплект, включающий подшипники, будет стоить порядка 500-700 рублей. Вся начинка, вместе с рейкой обойдется в 1500 рублей.

Желательно перед покупкой ремкомплекта знать маркировку рейки, так как они могут отличаться в зависимости от комплектации и года выпуска «десятки».

Стоимость ремонтных работ, в зависимости от СТО, составит 1000-1500 рублей. Если же вы не желаете переплачивать за работу, отремонтировать рейку можно и собственными силами.

Порядок работ

1. Демонтируйте рулевую рейку в сборе.
2. Разрежьте хомуты крепления пыльника (чехла) рулевого механизма.
3. Отверните упорную гайку рейки (восьмигранный спецключ на 17), извлеките ее из корпуса.
4. Извлеките из нее резиновую заглушку. Отверткой достаньте стопорное кольцо и пружину.
5. Легкими ударами корпуса рулевого управления о деревянный брусок выбейте упор рейки (поршень) и извлеките его вместе с уплотнителем.
6. Снимите пыльник и уплотнитель приводной шестерни (шлицевая отвертка).
7. Извлеките стопорную шайбу (шлицевая отвертка).
8. Отверните гайку, фиксирующую подшипник шестерни привода (восьмигранный спецключ на 24 с центральным отверстием диаметром не менее 18,5 мм).
9. Извлеките из корпуса шестерню привода рейки с подшипником.
10. Извлеките рейку из корпуса.
11. Вытащите из корпуса опорную втулку, поддев ее шлицевой отверткой.
12. Снимите стопорное кольцо с вала приводной шестерни. Проверьте подшипник на наличие люфта. Если он есть, съемником для подшипников снимите шариковый подшипник с вала. На его место тем же образом установите новый.
13. Извлеките из корпуса игольчатый подшипник, просверлив два отверстия тонким сверлом (2 мм) с тыльной стороны корпуса, и выбив его при помощи тонкого стержня. Заделайте образовавшиеся отверстия «холодной сваркой» или «быстрой сталью». В крайнем случае, подшипник можно разбить при помощи узкого зубила (не рекомендуется!).
14. Обильно смажьте посадочное место, установите в него новый игольчатый подшипник, и легким постукиванием по его корпусу запрессуйте его.
15. Установите новую опорную втулку из ремкомплекта, разрежьте ее резиновые уплотнительные кольца, удалите ненужные фрагменты.
16. Заполните внутреннюю поверхность корпуса рейки специальной смазкой (Фиол-1 или аналог).
17. Вставьте рейку в корпус.
18. Установите на место приводную шестерню с подшипником. Зафиксируйте ее гайкой, поставьте стопорное кольцо. Оденьте новый пыльник на вал шестерни.
19. Поставьте на место новый упор с новым уплотнителем. Зафиксируйте его стопорным кольцом. Поместите в его отверстие пружину. Заверните упорную гайку.
20. Отрегулируйте рейку, сначала затянув упорную гайку до конца, а потом отпустив ее на 30 градусов. Отверстие гайки заткните резиновой заглушкой.
21. Наденьте на корпус рейки пыльник и зафиксируйте его хомутами.
22. Установите перебранную конструкцию на автомобиль.

Ремонт или замена рулевой рейки

В большинстве случаев восстановление рейки Passat B3 доверяют мастерам в СТО. Даже банальный демонтаж — процедура непростая. С другой стороны, бо́льшая часть российских владельцев автомобиля наловчилась самостоятельно проводить регулировки и исправлять мелкие проблемы.

1. Заменить износившийся пыльник. Кожух этот легко меняется на смотровой яме. Перед установкой новой защиты необходимо не забыть очистить от грязи все элементы.
2. Устранить протечки жидкости ГУР на шлангах. Процедура сводится к опустошению системы и замене трубок.
3. Отрегулировать натяжение ремня. В крайнем случае, если настройка не помогает, элемент можно заменить. Проскальзывание ремённой передачи ухудшает функционирование усилителя, затрудняет ход руля.
4. Проверить шкив гидронасоса, его работу.

Конструкция оригинальной рейки на Passat B3 предполагает регулировку зазоров в передаточном узле. На первых стадиях износа шестерёнок люфт устраняется путём подтягивания винтов. Если подходить к этой работе спустя рукава, можно по невнимательности не оставить зазоров. В этом случае зубчатая передача будет изнашиваться в несколько раз быстрее.

Наиболее распространёнными типами неполадок рулевой рейки на автомобиле Passat B3 являются:

• свободный ход подшипников, их выработка;
• стачивание зубьев на рейке или валу;
• пропускание манжет, сальников;
• деформация вала или самой рейки, что случается нередко после попадания колеса автомобиля в яму или вследствие удара;
• изнашивание цилиндров и втулок.

Часть перечисленных неисправностей устраняется с помощью установки ремкомплекта. А вот, например, рейку с изношенными зубьями желательно заменить целиком, ремонт здесь не поможет.

Способы восстановления рулевой рейки принято классифицировать по степени сложности и затратности работ.

1. Профилактический или незначительный ремонт, который выполняется в случае нарушений нормальной работы узла или вследствие загрязнения и небольшого воздействия коррозии. Рейка в таком случае просто разбирается, очищается, производится замена жидкости.
2. Комплексный ремонт, подразумевающий наличие каких-либо неисправных деталей. Последние обязательно подлежат восстановлению или замене. В число таких элементов, как правило, входят сальники, втулки, различные прокладки.
3. Полноценный или капитальный ремонт — это фактически замена. Проводится в самом крайнем случае, когда восстановить отдельные элементы рейки просто невозможно или нецелесообразно ввиду разных причин.

Обычно профилактический ремонт не занимает больше полутора часов, если за дело взялся профи. Демонтаж и установка проходит уже дольше — примерно около 4–5 часов. Если производится капитальная замена узла, то рекомендуется выбирать модели производителей ZR или TRW. Что касается пыльников и рулевых тяг, то их хорошо делает Lemforder. Стоимость качественной новой рейки варьируется в пределах 9–11 тыс. рублей, тогда как ремонт в СТО обходится в 6 тыс. рублей.

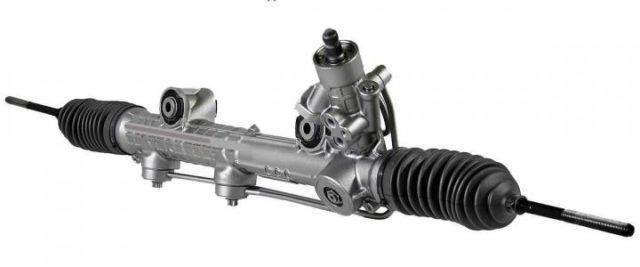

Что такое рулевая рейка

Если представить колеса и руль в виде плоскостей, то они будут лежать перпендикулярно друг другу. И, чтобы заставить их взаимодействовать, необходима система, соединяющая узлы. Для это и служит рулевая рейка, которая не только заставляет колёса поворачиваться по вертикальной оси за счет передачи усилия с руля, но и смягчает его ход.

Система заставляет синхронно отклонять передние колеса от нулевой точки (то есть положения, когда колеса стоят строго параллельно кузову автомобиля).

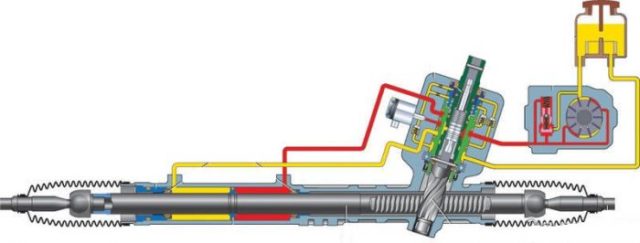

Составляющие рулевой рейки

Под воздействием усилия руля колеса отклоняются за счет системы шестеренок и балки с насечками. Поскольку все современные автомобили марки Тойота оснащены усилителем руля (гидравлическим или электрическим), рассматривается система с соответствующими технологии деталями. Таким образом, рулевая рейка состоит из следующих частей:

• приводной вал;
• шестеренка;
• распределитель;
• зубчатая балка;
• корпус с гидроцилиндрами;
• напорные трубопроводы;
• защитные пыльники;
• внутренняя тяга.

В агрегате все перечисленные выше детали взаимосвязаны между собой. Выход из строя одной или нескольких частей приведет к серьезным трудностям в управлении. В первую очередь это касается резиновых пыльников и манжет, что защищают механизм от влаги, песка и грязи, летящих с дороги.

Тем не менее все резиновые детали – расходный материал. Они, как правило, меняются при плановом ремонте тяг и наконечников. Однако куда сложнее обстоят дела, если изнашивается шестеренка основного вала или зубчатая рейка. В этом случае без полной переборки узла или даже замены на новый не обойтись.

Принцип работы рулевой рейки

От поворотного механизма в салоне идет усилие, которое заставляет вращаться промежуточный вал рулевого управления. Он непосредственно заканчивается насечкой, которая соединена с зубцами зубчатой балки.

При усилии на шестерню передается потенциал и на зубчатую балку, расположенную перпендикулярно промежуточному валу. Затем усилие передается на тяги, которые в свою очередь заставляют перемещаться в вертикальной оси колеса.

Возможные неисправности рулевой рейки

Соединение между промежуточным валом и зубчатой балки является самым нагружающим звеном. На него приходится больше всего усилия и также чаще, чем в остальных узлах, в нем происходит движение. Поэтому, с технической точки зрения, это основательный узел, выполненный из толстой высококачественной стали с большим запасом прочности и износостойкости.

Зубчатые соединения выверены инженерами с такой точностью, чтобы усилие распределялось максимально равномерно при соприкосновении плоскости зубца шестеренки с плоскостью насечки рейки. В современных автомобилях это позволяет сохранять подвижность механизма даже после миллиона вращений.

Тем не менее износ металла все равно происходит, и рано или поздно можно столкнуться со следующими исходами:

• истирание зубцов шестеренки;
• деформация трущихся деталей;
• трещины, сколы, обрывы элементов вращения.

При выявлении подобных неисправностей на первоначальном этапе можно попробовать скорректировать зазор между плоскостями зубцов в соединении. Для этого предусмотрен специальный регулировочный винт.

ВАЖНО! Регулировку расстояния между зубцами в рулевой рейке лучше всего доверить опытным специалистам. Без определенных знаний, инструмента и условий работы выставить правильное значение не получится

Как не получится и определить степень износа.

Однако износ вращающегося звена – явление довольно редкое. Особенно в условиях нормальной эксплуатации транспортного средства, регулярного ухода и проведения технического осмотра.

Намного чаще выходят из строя рулевые тяги и их наконечники. Это происходит из-за постоянной нагрузки, возникающей из-за неровностей на дороге. Данные детали несут в себе также амортизирующую функцию. Впрочем, их замена является плановой и не составляет особых сложностей при ремонте.

Статья: Гидравлическая система ГУР – прокачка. Колесные шпильки снятие и установка

Ищем признаки неисправности

Появление неисправности в рейке вызывается, как правило,  движением по неровной и очень пыльной дороге:

• При этом, чем менее бережно владелец управляет автомобилем на разбитых дорогах, тем быстрее ломается рейка и начинает стучать
• На ваз 2109 люфт рулевой рейки это один из первых признаков, которые составляют общие симптомы её поломки
• Иными словами, во избежание частых ремонтов деталей рулевого управления, вам следует притормаживать, увидев перед машиной заметные неровности дороги,  избегать пересечения поперек трамвайных рельсов
• А если вдруг такая необходимость у вас возникла, тогда выполняйте это пересечение на самой малой скорости
• Так же к преждевременной поломке и ремонту рулевых механизмов могут привести постоянные заезды на бордюры, а так же резкие ускорения, когда руль находится в крайних положениях (правом либо левом), это ведет к возрастанию нагрузки на рулевом редукторе, и других деталях рулевой рейки, и к быстрому износу насоса ГУР.
• Последствия будут такими: загрязнение и поломка уплотнителей, работающих в системе гидроусилителя.
• Зачастую внешние признаки неполадок рейки легко можно перепутать с другими неисправностями, потому, что диагностика этого узла очень не простая задача
• А в некоторых особых случаях, для того, чтобы найти неполадку, её приходится разбирать полностью
• Частенько водители задают типичный вопрос: как нам определить неисправности в рулевой рейке?
• Отвечаем — наиболее ощутимый и очевидный симптом это характерный стук при движении машины по неровной дороге, который усиливается при повороте руля

Наиболее заметные симптомы неисправностей:

• Руль становится тугой (частенько он туго поворачивается  только в одну определенную сторону)
• На асфальте после стоянки машины могут остаться масляные пятна в области передней части машины
• Появляется гул в гидроусилителе руля
• При появлении таких признаках очень велика вероятность, что ваша машина может стать полностью неуправляемой

Теперь, когда стало ясно, как продиагностировать рейку рулевую своими руками, необходимо чаще следить за поведением рулевого управления, и своевременно выполнять тщательное техническое обслуживание этого узла. своевременная проверка рейки поможет сделать своевременный вывод о необходимости её ремонта, особенно, когда имеется явная утечка смазки рулевой рейки.

https://youtube.com/watch?v=F3yiHTlWDOg

Типовые неисправности и методы их устранения

Тяжело вращается руль

В нормальном состоянии при запущенном двигателе руль легко вращается одним пальцем. Если же для его вращения приходится прикладывать заметное усилие, значит имеется проблема с гидроусилителем руля или вышел из строя насос ГУР. Возможна утечка рабочей жидкости и попадание в гидравлическую систему воздуха. Нужно также проверить целостность и натяжение приводного ремня насоса.

Кроме того, «тяжелый» руль может быть следствием неправильной работы золотника или кольцевого износа внутри распределителя.

Кольцевая выработка возникает в результате трения тефлоновых колец катушки золотника о внутреннюю стенку корпуса распределителя. При этом на стенке постепенно появляются борозды. Из-за неплотного прилегания колец к стенкам давление масла в системе падает, что приводит к утяжелению руля. Устранить поломку возможно путем растачивания внутренней стенки и запрессовки бронзовой гильзы, подходящей под размеры золотникового механизма.

Предотвратить кольцевой износ невозможно, но если следить за чистотой жидкости, периодически менять ее и промывать гидравлическую систему, то можно значительно продлить срок службы данного узла. Дело в том, что выработке сильно способствует наличие металлической стружки, которая появляется в масле в результате трения взаимодействующих деталей.

Точная диагностика и ремонт гидроусилителя требует разборки рулевой рейки, поэтому если есть подозрения на поломку ГУРа, следует обратиться в автосервис. Причем лучше поискать опытных мастеров.

Стук

Во время движения даже по не сильно разбитой дороге или по некоторым видам дорожного покрытия (щебень, булыжник), а также при переезде через рельсы отчетливо слышен стук в передней части автомобиля слева, справа либо по центру. При этом часто может наблюдаться люфт руля и вибрация на рулевом колесе.

Такой симптом ни в коем случае нельзя оставлять без внимания. И дело вовсе не в дискомфорте. Если стучит, значит, что-то где-то разболталось, износилось. Игнорирование только ухудшит ситуацию и может в конечном итоге привести к полному выходу из строя рулевого управления. Поэтому не следует медлить с выявлением и устранением такой неисправности.

Стук может возникать из-за разбитых опорных втулок рейки, втулки рулевой тяги или втулки рулевого вала. Стучать может разболтанный шарнир наконечника или тяги. Также может быть разбит подшипник в нижней части распределителя, на котором вращается рулевой вал. Если снять рейку полностью, то неисправный элемент выявить скорее всего будет не сложно. Изношенные элементы необходимо заменить.

Еще одна возможная причина стука — зазор между червяком и зубчатой рейкой, появившийся в результате износа. Можно попытаться сделать подтяжку, но в случае серьезного износа регулировка не даст нужного результата, и тогда рулевую рейку придется заменить.

Стук и заедание руля возможны также из-за деформации рулевой рейки в результате удара. В этом случае она подлежит замене.

Следует помнить, что похожий стук могут издавать некоторые детали подвески, в частности, амортизационные стойки. Поэтому, если с рулевой системой все в порядке, а стук имеется, проверьте ходовую часть.

Гул и скрежет

Гул возникает из-за насоса ГУР, который находится на последнем издыхании и требует замены. Либо ослабло натяжение ремня привода помпы. Кроме того нужно проверить, нет ли утечки жидкости. Этот симптом часто сопровождается «тяжелым» рулем.

В системе с электрической рулевой рейкой гудеть может изношенный мотор ЭУР.

Если же во время вращения руля вы слышите скрежет, то это признак коррозии рулевого вала или подшипника в распределителе. Подшипник в этом случае необходимо заменить, рулевой вал можно отшлифовать, если ржавчины немного. Если коррозия сильно повредила распределитель, его придется заменить.

Быстро расходуется рабочая жидкость

Если вам постоянно приходится доливать жидкость в бачок гидравлической системы, значит, где-то происходит ее утечка. Нужно проверить целостность шлангов, выявить и заменить изношенные сальники и уплотнения в рейке, насосе и распределителе. Износ сальников и уплотнительных колец происходит естественным образом из-за трения подвижных деталей и воздействия давления и высокой температуры. Процесс их изнашивания заметно ускоряет ржавчина на деталях рейки, которая может появляться в результате попадания влаги через порванный пыльник.

Заедание руля

Такая неисправность может быть вызвана разными причинами. Для ее выявления требуется комплексная дефектовка рулевого управления в автосервисе. Не исключено, что ситуация достигла критического уровня, поэтому ремонт следует произвести как можно скорее.
