Передний мост уаз “буханка” : устройство и управление

Основные разновидности деталей

Перед тем, как проводить замену шкворней УАЗ Патриот, следует знать, что для этого внедорожника подходят следующие разновидности комплектующих:

заводские (пластиковые). Представляют собой сферическую опору с рядом пластиковых вкладышей. Модели облегченные, недорогие. Подходят для эксплуатации в умеренных условиях. Периодически тут требуется регулировка шкворней УАЗ, ремонт необходимо делать, исходя из силы износа вкладышей;

• на втулках. Хорошо подходят для спокойной езды. На асфальте будут служить достаточно долго, но частые ямы, камни и лежачие полицейские приводят к сильному износу узла;
• усиленные. Используются вкладыши из бронзы. Оптимальный вариант для тех, кто любит ездить по не самому качественному дорожному покрытию, а также съезжать с трассы. Их выпуск осуществляет небольшими производителями, такими как Автогидравлика, ИП Кузнецов, Ниагара и пр. Поставляются в виде ремкомплекта. Хорошо подходят для повышенных нагрузок, регулировка шкворней УАЗ Патриот такого типа требуется намного реже;

Устройство переднего моста УАЗ

В состав входит картер (иногда его называют чулком), дифференциал и главная передача. Задний и передний мосты принципиальных различий не имеют. Вся разница лишь в направлении резьбы кольца, отбрасывающего масло и находящегося в главной шестерне. Сегодняшнее устройство переднего моста УАЗ показано на картинке ниже. Опора, размещенная на кожухе, фиксируется пятью метизами. В опору впрессованы шкворневые втулки. Пара шкворней «занимается» удержанием кулака. Он же держит крышку картера колесных редукторов. На ней зафиксирована цапфа вместе с щитком, на котором – детали тормозной системы.

Шкворни не проворачиваются в кулаке благодаря стопорам штифтового типа. Сам кулак выполнен с предварительным натягом (0,02-0,1 мм). Регулировка моста УАЗ 469 осуществляется посредством прокладок. Место расположения – между рычагом поворота и накладкой (слева либо справа). Прокладки находятся между накладками и кулаком.

Схема моста

Одна из особенностей описываемого механизма в том, что он, помимо увеличения проходимости еще и поворачивает колеса. Для этого применяются шаровые шарниры Бирнфильда. В их полостях присутствует смазка, которую не нужно восполнять на протяжении всего срока службы. Кулаки, а также ось шкворней имеют наклон, что позволяет после выполнения поворота возвращать колеса в среднее положение. Основные плюсы балки (Спайсер):

• колея 1,6 м, что положительно сказывается на устойчивости авто;
• колеса поворачиваются на угол до 32 градусов, что придает машине улучшенную маневренность;
• вместо листовых рессор монтируется зависимая подвеска на пружинах;
• не надо заменять смазку в механизмах (кулаках);
• съемная крышка облегчает доступ к деталям в случае ремонта;
• дифференциал вместе с редуктором — в одном корпусе – это увеличивает жесткость и эксплуатационный ресурс;
• усовершенствованная шестерня-сателлит позволила снизить шум.

Особо стоит сказать о шарнирах, точнее стабилизации угловой скорости. Это конструкция, обеспечивающая стабильность вращения двух валов: ведущего и сопровождающего. В состав шарнира входит две вилки: в их гнездах – 4 шарика. В серединных секторах деталей есть пятый, нужный для установочных операций. В частности, центрирования вилки. Чтобы деактивировать передний привод, есть специальное приспособление, состоящее из муфты, болтов, шариков.

Отличительные особенности военной версии

Главная особенность переднего моста в армейском варианте – размещение редуктора. Он находится выше. Второй отличительный момент – передаточное число – 5,38. У гражданской версии УАЗ 469, 452, 3151, 3303 – 4,6 либо 5,125. Все эти характеристики увеличивают расстояние от нижней точки авто до поверхности дороги с 220 до 300 мм. Желающих по-быстрому заменить обычный мост на армейский ждет разочарование: без переделок это не получится. Причина в устройстве сошки, подвески. К тому же карданные валы различаются между собой по длине.

Настоящая «тачанка»!

Мосты УАЗ

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом…

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и военный мост (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, фермер), а также на автомобили легкового ряда УАЗ-3151 (469).

На уаз Хантер устанавливаются так называемые гибридные мосты, с чулком от обычных мостов Тимкен и поворотным кулаком от Спайсер.

Передаточные числа моста Тимкен (гражданского).

До июля 1989 г. в гражданские мосты устанавливалась главная пара с передаточным числом 5,125 (41 зуб), сейчас — с передаточным числом 4,625 (37 зубьев), т. е. более «скоростная», но менее «мощная». В магазинах можно найти и те и другие. Заменить «новую» на «старую» главную пару придется, скорее всего, при установке очень больших колес. Заменять главные пары рекомендуется только комплектно (в переднем и заднем мостах), иначе передний мост придется включать исключительно в грязи, на снегу, на песке и т. п., чтобы не вывести из строя раздаточную коробкуи не испортить резину. Как определить передаточное число ? Нужно покрутить кардан руками и сосчитать обороты колеса. Например 46 оборотов кардана — 10 колеса = пара 4,6 и т.д.

Вес гражданских мостов УАЗ:

• передний мост — 132 кг
• задний мост — 100 кг

Редукторные (военные) мосты УАЗ

По сути это мост Тимкен, т.е. разрезной, но у него сделан меньше центральный редуктор и имеются бортовые передачи. Заводом военные мосты устанавливались на автомобили УАЗ 469 для армии и УАЗ, Барс. Мосты УАЗ Барс — это военные мосты, но с более широкой колеёй.

Передаточные числа военных мостов УАЗ

Передаточное число военных мостов 5,38 (=2,77*1,94 — передаточные числа соответственно главной и бортовой передач) — более тяговитое, но менее скоростное, чем у обычных мостов.

Характеристики военного моста

• Дорожный просвет: 300 мм (с шинами Я-192 215/90 R15 (31 x 8.5 R15)
• Колея: 1445 мм
• Колея редукторных мостов УАЗ Барс: 1600 мм
• Вес переднего военного моста УАЗ: 140 кг
• Вес заднего военного моста УАЗ: 122 кг

Схема редукторного (военного) моста УАЗ

Задний мост УАЗ с бортовой передачей:

1 – крышка картера главной передачи; 2 – подшипник дифференциала; 3,13,49 – регулировочные прокладки; 4 – уплотнительная прокладка; 5,7 – подшипники ведущей шестерни; 6,15 – регулировочные кольца; 8,42 – манжеты; 9 – фланец; 10 – гайка; 11 – грязеотражатель; 12 – кольцо; 14 – распорная втулка; 16 – ведущая шестерня главной передачи; 17 – сателлит; 18 – правая полуось; 19 – картер боpтовой пеpедачи; 20,29 – маслоотражатели; 21 – подшипник полуоси; 22,26,40 – стопорные кольца; 23 – уплотнительная прокладка картера боpтовой пеpедачи; 24 – крышка картера боpтовой пеpедачи; 25 – подшипник; 27 – тормозной щит; 28 – тормозной барабан; 30 – болт крепления колеса; 31 – цапфа; 32 – подшипник ступицы; 33,41 – прокладки; 34 – замочная шайба; 35 – ведущий фланец; 36 – гайка подшипников ступицы; 37 – стопорная шайба; 38 – втулка; 39 – ведомый вал боpтовой пеpедачи; 43 – подшипник ведомого вала; 44 – ведомая шестерня боpтовой пеpедачи; 45 – специальная гайка; 46,50 – пробки сливных отверстий; 47 – ведущая шестерня боpтовой пеpедачи; 48 – правая чашка коробки сателлитов; 51 – картер главной передачи; 52 – шайба шестерни полуоси; 53 – шестерня полуоси; 54 – ось сателлитов; 55 – ведомая шестерня главной передачи; 56 – левая чашка коробки сателлитов; 57 – левая полуось

Поворотный кулак переднего моста УАЗ с бортовой передачей:

а – сигнальная канавка; I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес (вариантное исполнение см. рис. 180, IV); 1 – сальник; 2 – шаровая опора; 3 – шарнир поворотного кулака; 4 – прокладка; 5 – пресс-масленка; 6 – шкворень; 7 – накладка; 8 – корпус поворотного кулака; 9 – втулка шкворня; 10 – подшипник; 11 – ведомый вал боpтовой пеpедачи; 12 – ступица; 13 – ведущий фланец; 14 – муфта; 15 – шаpик фиксатора; 16 – защитный колпак; 17 – болт муфты; 18 – цапфа; 19 – стопорная гайка; 20,23 – опорные шайбы; 21 – ведущая шестерня боpтовой пеpедачи; 22 – стопоpный штифт; 24 – кольцо уплотнительное резиновое; 25 – упорная шайба; 26 – кожух полуоси; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – рычаг поворотного кулака

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

1. Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
2. Уложить кольцо в посадочное гнездо.
3. Вставить внешние кольца подшипниковых опор ведущего вала в картер.
4. Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
5. Установить распорную муфту и вставить хвостовик в картер.
6. Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
7. Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
8. Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
9. Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
10. Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
11. Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
12. Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

Если пятно смещено к основанию, то ведущее колесо отводится от ведомого (уменьшением толщины регулировочного кольца). Для удержания бокового зазора в допустимых пределах необходимо сместить ведомую шестерню к ведущему зубчатому колесу. При смещении пятна к узкому или широкому концу зуба необходимо соответственно отодвинуть или придвинуть ведомую шестерню.

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

Устройство переднего моста УАЗ

В состав входит картер (иногда его называют чулком), дифференциал и главная передача. Задний и передний мосты принципиальных различий не имеют. Вся разница лишь в направлении резьбы кольца, отбрасывающего масло и находящегося в главной шестерне. Сегодняшнее устройство переднего моста УАЗ показано на картинке ниже. Опора, размещенная на кожухе, фиксируется пятью метизами. В опору впрессованы шкворневые втулки. Пара шкворней «занимается» удержанием кулака. Он же держит крышку картера колесных редукторов. На ней зафиксирована цапфа вместе с щитком, на котором – детали тормозной системы.

Шкворни не проворачиваются в кулаке благодаря стопорам штифтового типа. Сам кулак выполнен с предварительным натягом (0,02-0,1 мм). Регулировка моста УАЗ 469 осуществляется посредством прокладок. Место расположения – между рычагом поворота и накладкой (слева либо справа). Прокладки находятся между накладками и кулаком.

Одна из особенностей описываемого механизма в том, что он, помимо увеличения проходимости еще и поворачивает колеса. Для этого применяются шаровые шарниры Бирнфильда. В их полостях присутствует смазка, которую не нужно восполнять на протяжении всего срока службы. Кулаки, а также ось шкворней имеют наклон, что позволяет после выполнения поворота возвращать колеса в среднее положение. Основные плюсы балки (Спайсер):

• колея 1,6 м, что положительно сказывается на устойчивости авто;
• колеса поворачиваются на угол до 32 градусов, что придает машине улучшенную маневренность;
• вместо листовых рессор монтируется зависимая подвеска на пружинах;
• не надо заменять смазку в механизмах (кулаках);
• съемная крышка облегчает доступ к деталям в случае ремонта;
• дифференциал вместе с редуктором — в одном корпусе – это увеличивает жесткость и эксплуатационный ресурс;
• усовершенствованная шестерня-сателлит позволила снизить шум.

Особо стоит сказать о шарнирах, точнее стабилизации угловой скорости. Это конструкция, обеспечивающая стабильность вращения двух валов: ведущего и сопровождающего. В состав шарнира входит две вилки: в их гнездах – 4 шарика. В серединных секторах деталей есть пятый, нужный для установочных операций. В частности, центрирования вилки. Чтобы деактивировать передний привод, есть специальное приспособление, состоящее из муфты, болтов, шариков.

Отличительные особенности военной версии

Главная особенность переднего моста в армейском варианте – размещение редуктора. Он находится выше. Второй отличительный момент – передаточное число – 5,38. У гражданской версии УАЗ 469, 452, 3151, 3303 – 4,6 либо 5,125. Все эти характеристики увеличивают расстояние от нижней точки авто до поверхности дороги с 220 до 300 мм. Желающих по-быстрому заменить обычный мост на армейский ждет разочарование: без переделок это не получится. Причина в устройстве сошки, подвески. К тому же карданные валы различаются между собой по длине.

Что может случиться с поворотным кулаком

Поворотный кулак — одна из самых долговечных деталей автомобиля, однако и его повреждение – вопрос времени. Если поворотный кулак выходит из строя — его замена является лучшим вариантом решения проблемы.

1. Чаще всего трескается защитный кожух и внутрь него попадают пыль и песок, отчего шкворневый узел довольно быстро начинает изнашиваться. При профилактических осмотрах обязательно нужно проверять целостность кожуха.
2. Иногда на нем появляются потеки масла, показывающие, что стык сальника с полуосью неплотный. В этом случае меняется сальник на новый.
3. При регулярной эксплуатации автомобиля на бездорожье (нужно учитывать, что буханка все-таки внедорожник) шкворневой узел довольно быстро изнашивается, отчего в подвеске появляются зазоры и в автомобиле наблюдается увеличение люфта колеса, приводящее к нестабильности рулевого управления. Если во время движения буханки по неровному рельефу слышны характерные стуки, значит кулак требует замены.

Ремонт поворотного кулака потребуется в случае:

• необходимости замены вкладышей или сальника узла;
• деформации поворотного кулака, что требует замены шаровой опоры;
• при износе шарового шкворня.

Часто дефекты поворотного кулака появляются в результате некачественного подбора несоответствующих комплектующих, установленных во время сборки.

Поворотный кулак выйдет из строя при несоответствии:

• диаметра опоры и полусферы;
• толщины вкладышей;
• толщины и посадочного места сальника.

Особенности конструкции

Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.

Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.

Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.

Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.

Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».

Главная передача: 1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.

Устройство моста и отдельных элементов

Передний мост оснащается монолитным литым картером редуктора (схема Спайсер), в котором установлены чулки полуосей. За счет отсутствия линии разъема повышена жесткость конструкции и улучшены условия работы зубчатых передач. Для доступа к редуктору и дифференциалу используется крышка, закрепленная болтами. Внутренний объем картера используется для хранения запаса смазки, предусмотрены сливное и контрольное отверстия с пробками. Чулки, смонтированные с натягом, предназначены для установки балки на раме и для монтажа полуосей привода передних колес.

Для поворота передних шин с одновременной подачей крутящего момента используются шаровые шарниры (ШРУС) схемы Бирнфильд. В полости шарнира находится запас специальной смазки, который не требуется пополнять в процессе эксплуатации автомобиля. Передние колеса имеют фиксированный угол установки в вертикальной плоскости, в горизонтальном направлении угол схождения регулируется на стенде. Поворотные кулаки шкворневой схемы, ось шкворней расположенs наклонно, обеспечивая автоматический возврат передних шин в нейтральное положение.

Преимущества передней балки Спайсер:

• увеличение колеи до 1600 мм, позволившее повысить устойчивость автомобиля;
• угол поворота управляемых колес достигает 32°, что положительно влияет на маневренность автомашины;
• применение балки Спайсер позволило отказаться от листовых рессор в пользу пружинной зависимой подвески;
• конструкция поворотных кулаков не требует проведения регламентных работ и замены смазки;
• доступ к механизмам для ремонта осуществляется через съемную крышку;
• повышение жесткости конструкции и размещение редуктора и дифференциала в едином картере позволили увеличить ресурс узла;
• снижение шумности за счет установки модернизированной ведомой шестерни (деталь может устанавливаться в мосты старой конструкции с разъемным картером).

Устройство переднего моста УАЗ Патриот

Передняя ось автомобиля УАЗ патриот состоит из:

• Редуктора;
• Корпуса;
• Двух полуосей;
• Кожухов полуосей;
• Поворотных кулаков;
• Кронштейнов крепления пружин и амортизаторов.

Редуктор переднего моста автомобиля состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня имеет небольшой размер и установлена на вал привода. Ведомая шестерня увеличена в размерах, что позволяет понизить крутящий момент, передаваемый к колесным механизмам. Зубья шестерен выполнены под углом. При работе узла зубья шестерен не ударяются друг от друга. Это снижает уровень шума во время движения автомобиля.

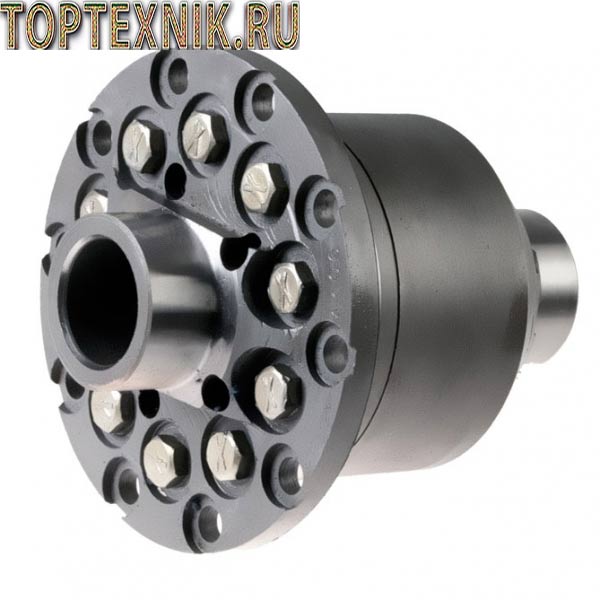

Внутри ведомой шестерни редуктора переднего моста установлен межколесный дифференциал. При повороте машины он позволяет колёсам одной оси вращаться с разной скоростью. Межколесный дифференциал выполнен в виде конических шестерен, установленных на двух осях. Шлицевая часть полуосей входит в механизм межколесного дифференциала.

Поворотные кулаки

Отличительной особенностью переднего моста является наличие поворотных кулаков. Они необходимы для управления автомобилем. Для передачи крутящего момента к колесным механизмам независимо от угла их поворота производитель оборудовал полуоси ШРУСом.

СПРАВКА: В отличие от предыдущих моделей Ульяновского автомобильного завода, машина УАЗ Патриот имеет больший угол поворота колесных механизмов. Это достигается благодаря установке шаровых опор вместо механизма шкворней.

Схема переднего моста УАЗ Патриот подразумевает наличие цельнометаллического корпуса, образующего картер редуктора. Для обеспечения герметичности картер редуктора закрывается крышкой. Она устанавливается на болты. В месте соединения крышки с картером редуктора устанавливается прокладка. Со стороны колёсных механизмов в корпус редуктора запрессованы кожухи полуосей.

ВНИМАНИЕ: Во избежание возникновения избыточного давления в картере переднего моста в результате повышения температуры, смазки производитель установил дыхательный клапан. Он сообщает картер моста с атмосферой, не допуская попадания в механизм пыли и загрязнений

Устройство заднего моста УАЗ 469

Задний мост автомобиля конструктивно отличается от передней оси. У него отсутствует механизм поворота колёс. Привод заднего моста осуществляется карданным валом от раздаточной коробки. Задняя ось состоит из следующих элементов:

• Картер;
• Редуктор;
• Полуоси;
• Кожух полуосей;

Картер

Картер состоит из двух половин. Между собой они соединяются при помощи болтов. В нижней части картера расположено отверстие для слива смазочного материала. Со стороны колёсных механизмов в картер запрессовываются кожухи полуосей. В передней части расположено отверстие для установки вала привода.

Редуктор

Задний мост УАЗ 469 имеет редуктор, состоящий из главной передачи и межколесного дифференциала. Ведущая шестерня главной передачи небольшого размера. Она передаёт крутящий момент ведомой шестерне. Зубья шестерен расположены под углом. Такая конструкция позволяет снизить уровень шума при работе узла.

С одной стороны на вал привода устанавливается ведущая шестерня. С другой стороны фланец необходимый для крепления карданного вала. Для предотвращения проскальзывания вала привода во фланце предусмотренные шлицы. Фланец крепится при помощи гайки.

Вал привода установлен на подшипниках. Смазка подшипников и движущихся частей редуктора осуществляется трансмиссионным маслом. Для предотвращения вытекания смазки установлены сальники и прокладки.

Внутри ведомой шестерни расположен механизм межколесного дифференциала. Он выполнен в виде 4 шестерен конической формы, установленных на осях. Межколесный дифференциал позволяет колесам оси вращаться независимо друг от друга.

Полуоси

Схема заднего моста УАЗ-469 предусматривает наличие полуосей. Они необходимы для передачи крутящего момента к колесным механизмам. Шлицевая часть полуоси входит в механизм межколесного дифференциала. С другой стороны полуось соединена при помощи болтов со ступицей.

Модификации «Таблетки» и их отличительные особенности

Модификации транспортного средства различаются буквенными символами. УАЗ-452 — это главная разновидность транспортного средства, присвоенная фургону.

На тот момент она получила огромную популярность и востребованность среди населения Российской Федерации.

УАЗ-452А — медицинское транспортное средство. Среди народа он носит название «Таблетка». Иначе автомобиль называют «УАЗ — санитарка». Машина имеет 4 носилки, в нее может вместиться 6 пострадавших и один сопровождающий медицинский работник.

УАЗ-452А не предусматривает комфортных условий. Но это лишь единственная модель УАЗа, которая могла добраться в дальние деревушки и оказать медицинскую помощь. УАЗ-452А имеет классическую старенькую версию подвески. В былые времена машину такой модификации, как всеми любимый и почитаемый УАЗ-452А, можно было встретить достаточно часто на советских дорогах. Это тот вариант, который можно было приобрести по доступной цене.

УАЗ-452АС относится к санитарным транспортным средствам. Рассматриваемая модель транспортного средства выполнена по направлению северного исполнения. УАЗ-452АЭ — это шасси. Оно предназначено для установки разного вида оборудования. УАЗ-452В — миниавтобус. Автобус имеет 10 мест для пассажиров. Вагонная компоновка присутствует в машине УАЗ-452 В.

УАЗ-452Д — грузовой транспорт. Кабина УАЗ имеет 2 места. Кузов сделан из дерева. УАЗ-452Г- это транспортное средство, предназначенное для санитарных целей. Имеет большую вместимость.

УАЗ-452К — это автомобиль типа «автобус». В его составе располагались три оси размерами 6х4. Следует подчеркнуть, что транспортное средство УАЗ-452К рассчитано на 16 мест. Оно выполнен по экспериментальным технологиям. Год производства рассматриваемой модели УАЗ-452К — это 1973. Но конструкция транспортного средства оказалась усложненной, повысился расход бензина, вес машины вырос. УАЗ-452К не вышел в массовое производство. УАЗ-452П является седельным тягачом.

Система питания топливом двигателей УМЗ-4178, УМЗ-4179, УМЗ-4218, ЗМЗ-4021 и ЗМЗ-4104 на автомобилях УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 принудительная, с подачей топлива топливным насосом диафрагменного типа.

Топливные баки.

Как основной, так и дополнительный имеют топливозаборную трубку с сетчатым фильтром разборной конструкции, пробку для слива отстоя и топлива, пробку наливной горловины. Пробка топливного бака уплотняется с помощью резиновой прокладки и имеет впускной и выпускной клапаны. Из топливных баков надо периодически сливать отстой и промывать их. Для промывки баки снимают с автомобиля. Промывку производить чистым бензином.

Емкость основного топливного бака 56 литров. Емкость дополнительного топливного бака на автомобилях УАЗ-3741, УАЗ-37411, УАЗ-3909, УАЗ-39094, УАЗ-3962, УАЗ-2206 — 30 литров, а на автомобилях УАЗ-3303, УАЗ-33031 и УАЗ-33036 — 56 литров. Кроме того, на автомобилях УАЗ-39094 и УАЗ-3303 и их модификациях, возможна установка только одного основного бака.

Топливный фильтр-отстойник.

Служит для фильтрации топлива от механических примесей и воды. Для слива воды и грязи в отстойнике имеется пробка. Чтобы извлечь фильтрующий элемент для его промывки, необходимо отвернуть штуцеры и болты.

Топливный фильтр-отстойник перед зимним сезоном эксплуатации надо снять, фильтрующий элемент промыть в бензине. Разбирать его не следует. После промывки продуть сжатым давлением не более 98 кПа (1 кгс/см2), чтобы не вызвать повреждения фильтрующих пластин. Периодически сливать отстой грязи и воды через сливное отверстие.

Топливный насос.

Диафрагменный, типа Б9В (451М-1106010-30, 451М-1106010-40) или 2105-1106010-50, или 900-1106010, установлен на левой стороне блока цилиндров двигателя. Топливный насос имеет рычаг для ручной подкачки топлива при неработающем двигателе. В корпусе насоса имеется отверстие для вентиляции полости под диафрагмой.

При обнаружении течи топлива из этого отверстия диафрагму следует заменить. Во время сборки насоса затягивать винты крепления головки при отжатой диафрагме в крайнее нижнее положение рычагом ручной подкачки.

Номера и обозначение деталей топливного насоса Б9.

Про УАЗик

Устройство данного узла

Советский внедорожник УАЗ 469, выпускавшийся Ульяновским автозаводом, по-своему уникален. Схема заднего моста машины представлена на рис. 1. Конструкция включает следующие ключевые узлы и агрегаты:

• 1 — защитный перекрыватель;
• 2 — роликоподшипник дифференциального устройства;
• 3, 8 — корректировочные автопрокладки;
• 4 — хвостовая часть опоры ведущей шестерни;
• 5 — корректировочное кольцо;
• 6 — маслоотгонный держатель;
• 7 — гайка;
• 9 — передний шестерик заднего моста;
• 10 — головная подшипниковая опора;
• 11 — гидроупорная шайба полуоси шестереночного колеса;
• 12 — шестереночный элемент.
