Регулировка клапанов daewoo matiz

Регулировка теплового зазора клапанов Део Матиз

1. Руководства по ремонту
2. Руководство по ремонту Дэу Матиз 1997 г.в.
3. Регулировка теплового зазора клапанов

Проверьте и отрегулируйте зазор клапанов в следующем порядке: — снимите корпус воздушного фильтра и резонатор;

— выверните шестигранные болты крепления крышки головки блока и снимите крышку;

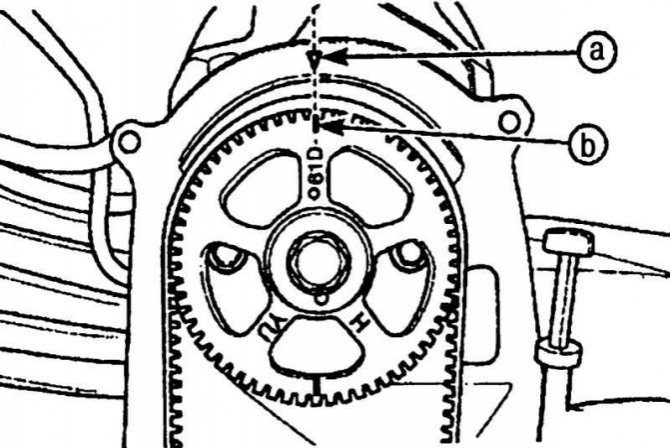

Рис. 2.9. Установка поршня первого цилиндра в ВМТ в такте сжатия

— поверните коленчатый вал до установки поршня первого цилиндра в верхнюю мертвую точку (ВМТ) в такте сжатия. В этом положении метка «а» ( ) на шкиве распределительного вала должна совместиться с треугольным указателем «b» на заднем кожухе зубчатого ремня, а метка «с» на шкиве коленчатого вала совместиться с указателем «d» на корпусе масляного насоса;

Рис. 2.11. Место измерения теплового зазора «a» клапанов

— проверьте тепловой зазор клапанов а ( ) в положении поршня первого цилиндра в ВМТ в такте сжатия впускных клапанов 1 и 2 цилиндров и выпускных клапанов 1 и 3 цилиндров;

Рис. 2.10. Установка поршня первого цилиндра в ВМТ в такте выпуска

— проверните коленчатый вал на 360° (1 оборот), при этом поршень первого цилиндра установится в положение ВМТ первого цилиндра в такте выпуска, а метка «а» ( ) на шкиве распределительного вала должна совместиться с указателем «b» на заднем кожухе зубчатого ремня;

— в этом положении проверьте тепловой зазор а ( ) клапанов впускного клапана 3 цилиндра и выпускного клапана 2 цилиндра;

Рис. 2.12. Использование щупа (1) для измерения теплового зазора клапанов

— проверку теплового зазора клапанов проводите щупом ( ).

Измеряемая величина теплового зазора должна соответствовать указанной в Технических данных, в противном случае необходимо отрегулировать тепловой зазор.

Рис. 2.13. Расположение контргайки (1) и регулировочного винта (2) для регулировки теплового зазора клапанов

При регулировке теплового зазора ослабьте контргайку 1 ( ) и затем затяните или ослабьте регулировочный винт 2 соответствующим образом.

ПримечаниеВ случае измерения теплового зазора при горячем двигателе прогрейте двигатель до тех пор, пока не начнет работать электрический вентилятор радиатора, затем выключите двигатель и 20—30 мин спустя измерьте тепловой зазор.
