Полезные советы

Рекомендации относятся к настройке фар разных типов плюс использованию электрокорректора. Специальный прибор в разы упрощает проведение работ.

Для основного и противотуманного света подходят единые схемы. Нужно внимательно изучить последовательность выполнения работ, откорректировать текущие настройки. Просить помощи у мастеров, или нет, каждый автомобилист решает сам, но при грамотном продуманном подходе работы легко будет сделать самому.

В гараже с ровными стенами есть все необходимое для проведения работ

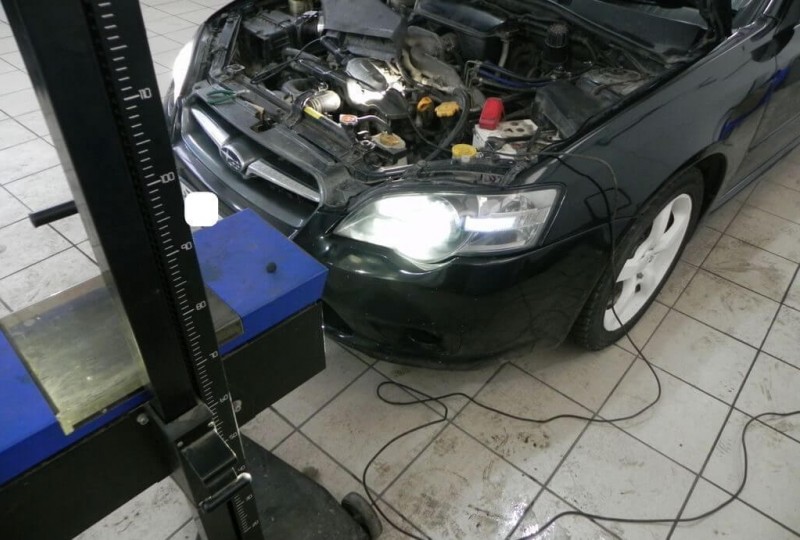

В ходе ремонта регулировки фар ВАЗ 2114 часто делают с применением корректора. Это высокотехнологичный аппарат с широкой сферой применения, в составе которого есть проводка, главный переключатель, редукторный моторный механизм.

Потом водитель выстраивает границы теней и света, поднимает-опускает переключатели. Суть настроек сводится к тому, что водитель реагирует на текущие изменения кузовных положений вод воздействием массы груза, пассажиров.

Электромеханический корректор фар на Ваз 2114

Гидрокорректор фар применяется для того, чтобы поменять угол наклона пучка света фар. Дело в том, что в зависимости от загрузки автомобиля, направление света фар меняется и может случиться так, что он будет направлен не на дорожное полотно, а прямо в глаза водителю встречного транспорта, что создает опасную ситуацию при движении. Гидрокорретор фар для Ваз 2114 состоит из главного цилиндра, который находится на панельно доске, и рабочих цилиндров, они расположены прямо на корпусе фар и связаны с главным цилиндром соединительными трубками. Внутри цилиндров и трубок имеется специальный состав, устойчивый к низкой температуре. Данная жидкость абсолютно не контактирует с воздухом. Стоит заметить, что гидрокорректор представляет собой целостный механизм, его нельзя разобрать и в случае поломки ремонту он не подлежит. Во время эксплуатации Ваз 2114 может случиться заклинивание поршней в цилиндрах либо утечка жидкости из трубок или цилиндров. Так что когда гидрокорректор автомобиля выходит из строя, имеет смысл поменять его на более современный электромеханический корректор фар.

Комплект электрического коллектора включает в себя регулятор положения фар, несколько исполнительных механизмов с уплотнительными кольцами и жгут соединительных проводов. Приступим к установке оборудования в салоне Ваз 2114. Для начала нужно демонтировать рукоятку выключателя освещения приборной доски и рукоятку гидрокорректора, если таковая имеется в наличии. Берем тонкую плоскую отвертку и поддеваем облицовку со шкалой корректора, тем самым снимаем ее. Затем, используя крестообразную отвертку выворачиваем саморез крепления световода подсветки шкалы корректора и вынимаем этот световод. Берем головку на 21 и выворачиваем гайку крепления главного цилиндра корректора, для этого надавливаем на его стержень и вдавливаем его в дырку, которая имеется на панели приборов Ваз 2114. Открываем капот автомобиля и разъединяем от корпуса фары рабочие цилиндры корректора, надавливаем на фиксатор и проворачиваем рабочий цилиндр против часовой стрелки, тем самым мы освобождаем его от крепления, теперь его можно вытащить с корпуса. С помощью бокорезов перекусываем трубки и удаляем правый цилиндр. Такими же действиями освобождаем от крепления левый цилиндр.

Чтобы было удобнее работать, рекомендуется отсоединить клеммы аккумуляторной батареи. Прокладываем сквозь уплотнитель колодки жгута проводов электрического корректора фар Ваз 2114. Проводку корректора прокладываем вдоль штатных проводов машины. Устанавливаем электрический корректор в отверстие корпуса фары и подсоединяем его к правой и левой фаре. Теперь проходим в салон машины и присоединяем минусовой провод электрического корректора к массе, а питающий провод соединяем с проводом, который подает напряжение на нить ближнего света. Присоединяем колодку жгута проводов электрического корректора к регулятору, сам регулятор собираем в обратной снятию последовательности. Итак, мы своими руками установили на автомобиль Ваз 2114 электрический корректор фар.

О клубе Ваз 2114

Обвес для Ваз 2114

электрическая схема автомобилей ваз 21099 1998-2000 гг. выпуска с «европанелью» приборов (с карбюратором, монтажным блоком 2114-3722010-10 или 2114-3722010-18)

Проблема с напряжением

Также свет может стать тусклым из-за наличия каких бы то ни было проблем с напряжением. Из-за напряжение может возникнуть проблема со светом фар. Причина неисправности кроется в генераторе.

Совет

Выполнять любые работы по замене генератора следует предельно осторожно, поэтому будет лучше проконсультироваться с профессиональным электриком

Ещё одна причина неисправности — это неправильно отрегулированное положение фар.

Бывает и так, что изначально человек отрегулировал фары должным образом, однако из-за какого-либо небольшого толчка регулировка была нарушена. Такая ситуация чаще всего возникает из-за толчка. Как улучшить фары на ваз 2114 в подобном случае? Для этого не потребуется наличия каких-либо специализированных оптических приборов, однако придётся потратить достаточно много времени, чтобы направление светового потока вновь стало таким, как прежде.

• Первый этап заключается в том, чтобы поставить автомобиль на дистанцию в 5 метров от ровной стены. Затем в водительское кресло нужно посадить человека, а потом заполнить топливный бак. Это необходимо для того, чтобы как можно точнее отрегулировать фары.
• Теперь на стене нужно сделать специальную разметку. Надо добиться того, чтобы вертикальная центральная линия полностью совпадала с центральной частью машины, а боковая разметка совпала с центром фар.
• Горизонтальную разметку нужно провести на уровне ламп.
• Теперь с фары требуется снять стекло. Это нужно для обеспечения доступа к винту, который предназначается для регулировки. Вторую фару надо прикрыть какой-нибудь картонкой. Направление света надо «подогнать» до максимально точного попадания в точку, где пересекаются прямые линии. Следует помнить, что регулировку можно проводить лишь при включённом ближнем свете фар. В таком случае можно отрегулировать как ближний свет, так и дальний.

Будет полезно: Не работает печка ваз 2109: причины, какой предохранитель
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Автоматическая корректировка фар

Если в автомобиле есть автоматическая система коррекции ближнего света, то водителю не нужно самому что-то регулировать или поворачивать. За это отвечает автоматика. В систему обычно входит:

• блок управления;
• датчики положения кузова;
• исполнительные механизмы.

Датчики анализируют дорожный просвет автомобиля. Если есть изменения, то подается сигнал в блок управления и исполнительные механизмы регулируют положения фар. Часто эта система интегрирована с другими системами положения кузова.

Также автоматическая система работает в динамическом режиме. Освещение, особенно ксеноновое, может мгновенно ослепить водителя. Так может произойти при резком изменении клиренса на бездорожье, при торможении и резком движении вперед. Динамический корректор мгновенно регулирует световой поток, не давая яркому свету ослеплять водителей.

Как правильно отрегулировать фары на ВАЗ 2114

Для корректировок оптимально использовать стандартные схемы. Они есть в инструкции по эксплуатации.

Как отрегулировать ближний свет фар на ВАЗ 2114

Когда будет готова разметка, световой поток включают удобным для выполнения настроек образом. Сначала регулируют углы – они должны в идеале совпадать с стеновой разметкой, по иным схемам действовать тоже можно. Винты закручивают с тыла оптики в области под капотом.

Регулировки для пары фар нужно делать поочередно. Один источник закрывают, пока делают настройки второго. Чтобы прикрыть дежурную фазу, нужно будет взять кусок картона или лист пластика.

Световой луч должен идти на отдалении от центральной разметки

Как отрегулировать дальний свет фар на ВАЗ 2114

Дальний свет настраивают отдельно от ближнего, предварительно обязательно делают разметочную сетку. Стены тщательно подготавливают, наносят все необходимые линии.

1. Автомобиль загоняют на ровную вертикально расположенную площадку, размечают центры.
2. Для закрепления центровых точек их сначала выставляют на авто, соединяют, на 10 см ниже точек рисуют линию.
3. После завершения разметки автомобиль отгоняют назад, регулятор выставляют на ноль.

Световой пучок выполняет роль границ снизу и сверху.

Как отрегулировать противотуманные фары на ВАЗ 2114

Проверяют болты креплений, делают слабее зажим, потом вращают оптику в разных направлениях, пока не будет получен оптимальный угол. Потом:

1. Выставляют авто на удалении 6 м от основной вертикальной оси (это может быть обычная стена). Ось машины должна смотреть перпендикулярно на разметочную зону.
2. Проверить внутриколесное давление – нужно, чтобы оно было нормальным, пружинные элементы вернутся быстро на нужные места, если слегка качнуть кузов сбоку.
3. Замерить удаление от основы площадки, центра противотуманных оптических приборов.
4. Разметить линию сета с учетом уровня выполненных ранее измерений.
5. Расставить вертикально расположенные отметки и выделить центральные точки на лампах ближнего света.
6. Выключить противотуманную оптику, включить тумблер ближнего света.
7. Ограничитель светового пучка вверху сделать немного меньше линии, идущей ниже на 10 см. Зафиксировать оптику параллельно продольной оси.

Между направленными пучками света выдерживают расстояния около 1 м. На стенах делают линии, которые разделяют авто на пару равных частей. Дополнительно в нижней зоне рисуют полосу на 10 см ниже предыдущей. Замеряют удаленность от земли до фары, от осевой оси то главной лампы. Ориентироваться нужно на область пересечения линий.

Настройки делают в темноте и при свете

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

• главного цилиндра;
• рабочей жидкости;
• патрубков, в которых жидкость содержится;
• цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салоне

Особенности ремонта своими руками

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

• ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
• в салоне демонтируем ручку на основном цилиндре;
• открутив крепежные болты, снимаем основной цилиндр;
• на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, . Тюнингом фар является модернизация корректора. Для этого меняют штатный на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
3. Меняется уплотнительное кольцо.
4. На штатное место прикручивается электрический корректор.
5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

 Загрузка …

Подготовка к регулировке

Перед началом процесса регулировки фар необходимо провести подготовительные процедуры:

• проверить состояние элементов подвески, а именно пружин и амортизаторов, чтобы они находились в штатном состоянии;
• давление в шинах довести до нормативного, согласно техническим условиям на автомобиль и сезонных условий поездок;
• заправить автомобиль минимум на половину топливного бака, для создания стандартной нагрузки на подвеску автомобиля.

Данные процедуры позволят получить такой клиренс машины

, который бы соответствовал средней его величине. В случае, если автомобиль эксплуатируется с постоянной грузовой нагрузкой, перед началом регулировки фар ее необходимо воспроизвести – посадить пассажиров в салон и положить дополнительный груз в багажник.Например , если автомобилем постоянно перевозится определенное количество товара, необходимо воспроизвести его примерный вес и распределить по салону и багажнику в соответствии с реальной загрузкой.

Второй метод регулировки

Для выполнения настройки источников освещения вторым методом понадобится такая же площадка, стена и мел. Предварительно подготовьте автомобиль:

• равномерно накачайте шины;
• проверьте, насколько исправна подвеска;
• равномерно распределите нагрузку на все колёса;
• полностью заправьте бак топливом.

Дальше двигайтесь по следующей схеме:

• Разметьте на стене места, которые определяют центры обеих фар.
• Проложите через них отрезок.
• Ниже на 12 сантиметров проведите отрезок, параллельный первому.
• Установите регулятор освещения на отметку «ноль».
• Управляя парой винтов регулировки, настраиваем луч в такое положение, чтобы его верхняя граница вплотную приблизилась к нижней черте.
• Боковая граница пучка располагается на пересечении нижней прямой и вертикальной оси фонаря.

Регулировка фар ВАЗ 2114 ВАЗ 2115

Чтобы шофер четко видел перед собой полосу движения, автомашины оборудуются источниками света:

• ближний – просвечивает 30 — 40 м. Предотвращает ослепление водителей встречного транспорта;
• дальний – 130 — 150 метров. Включают только вне городов, деревень, поселков;
• противотуманный – снабжен лампами желтого цвета, освещает путь под границей факторов непогоды.

Световой поток оптики направлен на проезжую часть и обочину. Отрегулированные устройства источников освещения делают возможным своевременное обнаружение дорожных знаков, препятствий, разметки. Регулировка фар 2114 – необходимая процедура.

Своевременное обнаружение дорожных знаков делают возможным отрегулированные устройства источников освещения

Непременно выполняется после:

• приобретения автомобиля бывшего в употреблении;
• замене источников света;
• установления приборов другого типа;
• ремонта места посадки;
• отсутствия надлежащей освещенности дороги.

Правильная регулировка света фар на ВАЗ 2114

Регулировка фар на ВАЗ 2114 делается при помощи вращения винтов, Которые регулируют вертикальную и горизонтальную плоскость и находящийся в их оптический элемент. Для более четкой регулировки употребляются передвижные оптические приборы, в случаи их отсутствия, то регулировка делается при помощи экрана.

Для регулировки для вас необходимо поставить, на сто процентов заправленные, автомобиль с нагрузкой на водительское сидение 750 Н (75 кг), на совсем равной поверхности перед стенкой, или перед экраном. Вот автомобиля должна находиться под углом в 90 градусов по отношении к стенке. Также для вас необходимо вполне проверить автомобиль. давление в шинах обычное, пружины Должны быть установлены (для этого просто качнуть автомобиль с боковой стороны).

После того, как автомобиль стопроцентно настроен на регулировку, мы перебегаем к настройке экрана. Начертите две вертикальные полосы О (осевая), А и В. полосы Должны проходит через точку Е, которая соответствует центра фары. Полосы В, А и В Должны быть полностью симметричный осевой полосы автомобиля.

Для вас необходимо начертить две горизонтальные полосы: линия соответствует расстоянию от пола до центра фар, а линию начертите ниже полосы на 65 мм.

Если же у вас имеется в наличии гидрокорректор фа, то для вас необходимо установить его на панель устройств в положении, соответственной положению автомобиля при нагрузке одним водителем.

Всё настроений, перебегаем к регулировке. Поочередно включаем ближний свет, поначалу правая фара (левую закройте картоном), потом включаем левую (правая закрыта), регулируйте винтами пучки света к того времени, пока высочайшая точка световых пучков НЕ совпадёт с линией. а точки горизонтальных световых пучок НЕ совпадут с точками Е. Если данный совет для вас посодействовал, то с электроусилителем руля на ВАЗ, який будет полезен для водителя.

Порядок регулировки фары на ВАЗ-2114

• Перед тем как приступать к регулировке, отгонять автомобиль на расстояние не мене чем 5 метров от стенки и посадите на водительское сидение ассистента (так будет имитировано наличие водителя на месте. прим.).
• Потом, в салоне Поверните рычаг гидрокорректором и включите ближний свет.
• Дальше, под капотом, рядом с фонарями вы заметите по два винта регулировки, дозволяющие создавать настройку, как в горизонтальной, так и вертикальной плоскости. Не забудьте во время проверки, Поочерёдно закрывать каждую фару плотным картоном.

Два винта регулировки фар

По окончании работ, свет от отрегулированных фар не должен выходить за границы горизонтальной полосы, а по бокам он должен задевать вертикальные полосы в месте скрещения световых кругов.

Так, должно получиться после регулировки.

Как отрегулировать фары на ваз 2114

Предыдущий раз я рассказывал о поездке с негабаритом. В этой записи хотел рассказать о том как мне не хватает света фар на трассе. т.к. 99% в темное время суток езжу в городе, то проблем с недостаточностью освещения не возникало, но когда возвращался в ночь из командировки, сильно ощутил как сказывается неправильная регулировка фар на комфорте езды.

Я не любитель ездить быстро, но по трассе хотелось бы в дальних поездках держать среднюю скорость 85-90 ночью и 95-100 в светлое время суток. Со светлым временем суток все более менее понятно. А вот ночью все зависит напрямую от того как хорошо освещается дорога. Особенно актуально в зимний период времени, т.к. разметки на трассе практически нет.

Мои фары были отрегулированы слишком низко, но гидрокорректор уже не позволял поднять больше из салона, поэтому решил по приезду отрегулировать пучки света, а именно поднять вверх немного с запасом. Очень повезло, что в гараже есть чудо стена, разрисованная еще в советские годы по советским чертежам.

Регулировку произвел в следующей последовательности: т.к. гидрокорректор рабочий, то сначала выставил его ровно на середину. Далее выставил регулировку фар как полагается по чертежу.

Поскольку чертеж советских времен, позволил предположить, что и разрабатывался он для советских автомобилей, ничем не хочу обидеть владельцев советских авто, но мне кажется что фары на них устанавливались менее технологичные и слепили водителей встречных авто чуть сильнее, поэтому я решил, что в максимально высокой точке мои фары должны светить чуть выше, чем по чертежу. Выставляю гидрокорректор в максимум и получаю желаемый результат.

Проехался по окружной дороге, вроде никого не слепил, и видимость стала получше, теперь ночью можно не напрягаясь держать крейсерские 90км/ч.

Причины плохого света фар

К этому надо стремиться

Искать причину нужно:

• Неисправная лампа.
• Грязное стекло.
• повреждённый или облупившийся отражатель.
• Недостаточное напряжение.
• Не отрегулированное направление потока света.

Замена тусклой лампы

Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.

Меняем лампу

Процедура начинается с отключения контактной колодки. Далее, нажимая на пружину крепления, снимается лампа с последующей заменой. Параллельно из блока отражателя удаляется конденсат. Наличие такового выводит осветительный прибор из строя. Удаление влаги производится через дренажный проток, после предварительной его очистки. Установка лампы, сборка ведется в обратном порядке.

Грязные фары и мутные стёкла

Грязные фары снижают освещенность дорог на 50 %. Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.

Яркость света автомобиля на 50% зависит от состояния стекла фары

Не исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.

Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.

Замена стёкол в фаре

Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:

• Отсоединить аккумулятор, и снять блок-фару (см. «снятие фары на ВАЗ-2114»).
• Снять стекло с герметика, предварительно нагрев его бытовым тэном, если нет строительного.
• Выкрутить лампу, снять дефектный отражатель, заменив новым. Свежий герметик наносится на обезжиренные торцы стекла и собранная фара монтируется на место.

Низкое напряжение на лампе

Низкое напряжение на клеммах фар может стать причиной слабого света

Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.

Искажённое положение фар

Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.

Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.

Два винта регулировки фар

На стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова.  Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.

Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.
