Что такое раздаточная коробка и для чего нужна

Управление раздаткой на автомобиле УАЗ

Для удобного и эффективного управления раздаткой в салоне предусмотрены рычаги, расположенные справа от водителя:

• Верхний. Используется для включения и выключения ведущего моста. Работает только в двух положениях: в верхнем – включает мост, в нижнем – выключает.
• Нижний. Используется в конструкции, чтобы изменять передачу. Может быть установлен в 1 из 3 разных положений: прямая, нейтральная и пониженная передача.

При эксплуатации раздатки нужно учитывать, что передний мост используется только для эксплуатации машины в сложных условиях проходимости, если нужно преодолеть грязь, снег или песок. На хорошей дороге его использовать нельзя, иначе вам потребуется вскоре покупка новой и установка раздаточной коробки УАЗ.

Если по каким-то причинам устройство вышло из строя, вы сможете купить недорого РК в сборе или запчасти на раздатку УАЗ в нашем магазине.

Обращайтесь, мы поможем вам решить любую проблему с автомобилем.

Классификация

1. Несоосные ведущие валы. Отсутствие промежуточных валов. Бесшумны, компактны, обладают высоким уровнем КПД. К прочим преимуществам можно отнести небольшую металлоёмкость.
2. Соосные приводные валы. Наиболее популярны на сегодняшний день. Главная передача может использоваться сразу для двух ведущих мостов (заднего и переднего).
3. КПП, оснащённые функцией блокировки ведущих мостов. Очень выгодный вариант. При движении по ровным участкам или по трассе передний мост отключается с целью экономии топлива. При этом является одним из лучших вариантов для передвижения по труднопроходимой местности (когда в работу включается ещё и передний мост).
4. Дифференциальный привод ведущих мостов. То есть во время движения транспортного средства используется межосевой дефференциал, который позволяет вращение всех ведущих валов с различными скоростями. У машин с такой КПП постоянно включен передний привод, а для повышения проходимости подключаются межосевые дифференциалы.

Как работает коробка и нужна ли она?

Как работает?

Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

• при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
• при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
• при двух работающих мостах и с условием перманентной блокировки дифференциала;
• при двух работающих мостах;
• при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

• Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
• Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
• Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
• Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

• При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
• Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
• Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
• При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
• Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку

Назначение узлов раздаточной коробки

Межосевой дифференциал

Данный узел позволяет распределить межосевой крутящий момент и дает приводным валам вращаться на разных угловых скоростях

Это особенно важно при движении в поворотах, поскольку колеса проходят разное расстояние и, следовательно, должны вращаться с разной скоростью. Если раздаточная коробка не оснащена таким узлом, обеспечить колесам возможность вращаться с разными скоростями можно только путем отключения одной оси. Межосевые дифференциалы бывают симметричными и несимметричными

Первый работает таким образом, что крутящий момент раздается поровну на обе оси, второй делит его в определенной пропорции

Межосевые дифференциалы бывают симметричными и несимметричными. Первый работает таким образом, что крутящий момент раздается поровну на обе оси, второй делит его в определенной пропорции.

Статья в тему: Как выставить зажигание без стробоскопа неоновой лампой

Механизм блокировки межосевого дифференциала

Чтобы автомобиль мог полноценно реализовать свои внедорожные возможности, межосевой дифференциал оснащают блокирующим механизмом, назначение которого в том, чтобы принудительно заставить колеса обеих осей вращаться с одинаковой скоростью. Блокирование может происходить либо принудительно, либо вручную, в зависимости от типа механизма. В настоящее время используются следующие виды блокировок:

• дифференциал самоблокирующийсяTorsen;
• фрикционная многодисковая муфта;
• вязкостная муфта (вискомуфта).

Первыми двумя механизмами оснащается раздаточная коробка кроссоверов в силу недостатков, описанных ниже.

Вискомуфта

Это наиболее простое устройство, позволяющее автоматически заблокировать межосевой дифференциал. Принцип ее работы следующий: внутри нее находятся перфорированные диски, погруженные в силиконовую жидкость, часть дисков соединена с корпусом, а остальные со ступицей; во время пробуксовки колес одной из осей одни диски начинают вращаться быстрее других, силиконовая жидкость разогревается и густеет, как бы склеивая ступицу с корпусом.

Основное достоинство такой системы – низкая стоимость. Недостатков гораздо больше: срабатывание происходит с запозданием, в результате чего автомобиль может успеть зарыться буксующими колесами; блокировка дифференциала не полная; от продолжительной работы происходит перегрев; данный узел несовместим с системой ABS.

Самоблокирующийся дифференциал Torsen

Это конструкция, состоящая из набора червячных шестерен – ведущих и ведомых. Принцип работы данного устройства следующий: пока все колеса хорошо «держат» дорогу, дифференциал раздает крутящий момент осям поровну. Как только одна из осей пробуксовывает, момент, благодаря силам трения в червячной передаче, перебрасывается на другую ось, соотношение усилий может доходить до 20:80. Основной минус такого решения – ограничения по прочности конструкции. По этой причине Torsen не устанавливается на внедорожниках, его удел – кроссоверы.

Многодисковая фрикционная муфта

Это набор фрикционных дисков, имеющих контролируемую степень сжатия. Такая муфта позволяет распределять между осями крутящий момент в зависимости от условий местности. В обычных условиях момент делится поровну. Во время пробуксовки одной из осей диски муфты сжимаются, дифференциал полностью или частично блокируется. Для обеспечения работы муфта может оснащаться электрическим или гидравлическим приводом и электронной системой управления. Еще межосевой дифференциал можно заблокировать вручную посредством механического, пневматического, гидравлического или электрического привода. Многие автомобили имеют возможность блокировки дифференциала, как в автоматическом, так и в ручном режиме.

Статья в тему: Рекомендации и советы по установке сигнализации на автомобиль

Назначение данного узла заключается в передаче крутящего момента приводному валу передней оси автомобиля для обеспечения работы полного привода. Она состоит из пары зубчатых колес (ведущее и ведомое) и приводной цепи. Помимо передачи цепной, в раздаточной коробке может применяться зубчатая, состоящая из цилиндрических шестерен.

Виды блокировок дифференциала

Межосевой дифференциал – важная деталь раздаточной коробки. Ещё раз повторю, какое у неё назначение. Именно она помогает распределить крутящий момент на колёса автомобиля. Если в дифференциале блокировочного механизма, то оба моста вращаются с разными скоростями. А в самоблокируемых дифференциалах (или с механизмом блокировки) можно распределять крутящий момент в разных соотношениях.

Функция блокировки реализована на ограниченном количестве раздаточных коробок, которые устанавливают на внедорожники, грузовой и спецтранспорт. На универсалы и кроссоверы эту функцию не ставят, чтобы удешевить производство.

В современных «раздатках» имеются следующие виды блокировок дифференциалов.

Вязкостная муфта

По-другому эта конструкция называется вискомуфта. Это недорогой и простой тип блокировки дифференциала. Вязкостная муфта содержит перфорированные диски, которые размещаются в жидкости, которая может изменять свою вязкость. Одна часть дисков соединена со ступицей, а другая – с корпусом муфты. Этот тип блокировки – самый распространённый.

Вискомуфта

Если угловая скорость одного из мостов автомобиля становится выше, то происходит плавная блокировка межосевого дифференциала и повышение крутящего момента на мосту, где скорость ниже.

Недостатки вязкостной муфты – нет ручного управления, автоматическое блокирование – частичное, несовместимость с ABS, срабатывание запаздывает, а также и есть вероятность перегрева при долгой работе.

Torsen

Это самоблокирующийся дифференциал, который обладает широким диапазоном перебрасывания тяги с одной оси на другую.

Дифференциал Torsen

В конструкцию Торсена входят червячные шестерни – ведущие и ведомые. В обычных дорожных условиях Torsen работает как стандартный дифференциал. А если происходит проскальзывание одной из осей, то за счёт трения крутящий момент перемещается на другую ось. Актуатор дифференциала может распределять максимум 80% крутящего момента на один мост, а на буксирующий остаётся около 20% мощности.

Из-за пониженной прочности его применяют только на универсалах и «паркетных» внедорожниках. На более мощных внедорожниках Торсен не ставят.

А что же тогда применяется в этих случаях? Ответ – ниже.

Фрикционная муфта

Блокировка при помощи фрикционной муфты – наиболее совершенная, чем вышеуказанные конструкции. Эта муфта может блокировать дифференциал как в ручном, так и в автоматическом режиме.

В эту конструкцию входят фрикционные диски. Под воздействием силы трения диски сжимаются, вызывая частичное или полное блокирование.

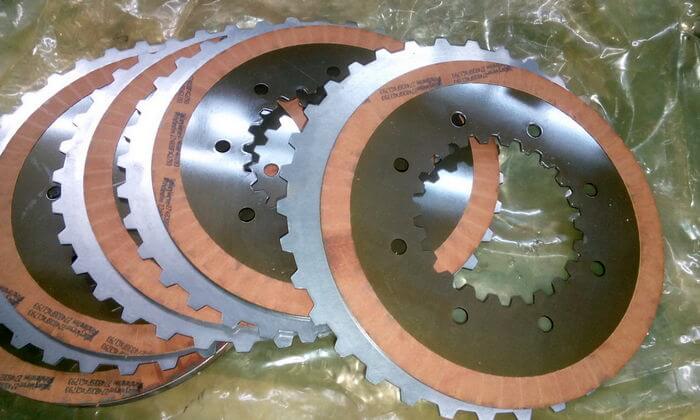

Фрикционные диски

В нормальных условиях передняя и задняя ось загружается одинаково. При прокручивании одной из осей происходит перераспределение крутящего момента. Актуатор фрикционной муфты работает в связке с гидравлическим цилиндром или электродвигателем через электронную систему управления.

Ручная блокировка производится человеком при помощи электрического или механического привода.

Расскажем более подробно о том, как именно работает раздаточная коробка.

Назначение узлов и принцип работы раздаточной коробки

Дифференциал межосевой

Эта деталь служит для того чтобы поделить крутящий момент на каждую ось. Именно это приводит к работе приводных валов с разной скоростью. Данная особенность важна при развороте или повороте автомобиля. Каждое колесо проходит определенное расстояние, поэтому требуется чтобы они крутились с неодинаковой скоростью. В случаях, когда автомобиль не имеет раздаточной коробки с межосевым дифференциалом, решить эту проблему можно отключив одну из осей. У неопытных водителей это не вызовет затруднений.

Сейчас читают

Двигатель Cummins Газель: технические характеристики

Воздушный фильтр нулевого сопротивления: есть ли смысл…

Существует два вида таких дифференциалов:

• симметричные;
• несимметричные.

Отличаются они по работе тем, что на первом крутящий момент распределяется на равные части, а на втором он в определенной зависимости. Дифференциалы имеют высокую себестоимость, поэтому и ремонт их обходится недешево.

Блокиратор для межосевого дифференциала

Чтобы транспортное средство могло чувствовать себя комфортно в полевых условиях, дифференциал между осями имеет блокиратор. Эта деталь предназначена для того, чтобы при необходимости обеспечить вращение колес с одинаковой скоростью. На таком устройстве можно блокировать колеса автоматически или самостоятельно. Ремонт блокиратора — процесс трудоемкий.

Блокиратор для межосевого дифференциала очень часто осуществляет свою деятельность с помощью вискомуфты. Она является простым и незамысловатым устройством, которое позволяет выполнять блокирующие функции. Работает вискомуфта следующим образом: она имеет специальные диски, которые находятся внутри специальной жидкости. Определенное количество дисков присоединены к корпусу, а все остальные со ступицей. Когда колеса автомобиля начинают буксовать, одни диски начнут движение быстрее чем другие, за счет этого температура жидкости повышается, что обеспечивает соединение корпуса и ступицы.

• «запоздалое» срабатывание, из-за чего колеса автомобиля начинают буксовать;
• все блокирование дифференциала невозможно выполнить;
• при наличии в машине ABS, блокиратор нельзя использовать из-за функциональных несостыковок;
• устройство перегревается при постоянной работе.

Дифференциал Torsen

Устройство работает за счет использования червячных передач. Когда автомобиль ровно идет по дороге, дифференциал делит крутящий момент равномерно на каждую сторону оси. Но когда начинается буксировка, за счет использования червячной передачи, крутящий момент переходит на другую ось. Водители отмечают, такие устройства не обладают большим запасом прочности, поэтому часто приходится осуществлять ремонт. Ставится дифференциал Torsen на кроссоверах.

Фрикционная муфта с множеством дисков

Данное устройство представляет собой несколько дисков, которые имеют определенную степень сжатия. Оно предоставляет возможность распределить вращающий момент исходя из предоставленных условий. При обычной работе, момент распределяется равномерно. Во время буксировки муфты сжимаются, из-за чего происходит полная или частичная буксировка дифференциала. Чтобы муфта работала, к ней прикрепляют специальный привод, который бывает как электрическим, так и гидравлическим.

Не многие знают что проводится блокировка дифференциала вручную с помощью разных приводов. Некоторые транспортные средства могут блокироваться как в автоматическом режиме, так и в ручном.

Передача за счет цепи

Цепь в раздатке была создана для перераспределения крутящего момента. Цепная передача является взаимодействием двух колес с зубьями и самой цепи. Бывают случаи, когда в коробке вместо цепной передачи используют зубчатую передачу. Если говорить о надежности, зубчатая считается лучше.

Виды раздаточных коробок

Условное разделение раздаточных коробок мы сделаем по автомобилям, на которые они устанавливаются, так как этот параметр наиболее точно характеризирует требование к агрегату. А автомобили с полным приводом делятся на:

• Кроссоверы;
• Внедорожники.

Не все знают что кроссоверы, ещё из называют паркетники, относятся к классу автомобилей, для которых езда по бездорожью вещь весьма условная. К ним по строению трансмиссии можно отнести и легковые полноприводные машины.

Они могут проехать небольшую лужу или забраться на бордюр, но месить на них грязь не стоит. А все из-за того что раздаточная коробка у них имеет блокировку дифференциала со склонностью к перегреву при частом буксовании. Делается она на основе одной из трех систем:

1. Вискомуфта;
2. Дифференциал Торсен;
3. Многодисковая муфта.

Рассмотрим кратко каждую из систем.

Вискомуфта

Вискомуфта построена на базе специальной жидкости, которая находиться между многочисленными, крутящими относительно друг друга с малыми зазорами, пластинами раздатки. Пластины связаны с выходными валами и когда разница между оборотами пластин становиться очень большая (одна из осей буксует) жидкость резко повышает свою вязкость и связывает (жестко склеивает) пластины между собой, блокируя дифференциал.

Но долго она в таком состоянии не может быть потому что жидкость перегревается и теряет свои свойства.

Дифференциал Торсен

Такой дифференциал создан на основе червячных передач и его главное умение быстро и точно перераспределять крутящий момент между осями. Очень хорошая механическая конструкция на основе червячных шестерен, но главный его недостаток ненадежность, то есть в критических ситуациях он склонен к быстрому разрушению.

Многодисковая муфта

Это более надежный механизм, на который переходят все современные кроссоверы.

Ее устройство представляет из себя набор дисков, которые между собой трутся в зависимости от силы, которая на них давит. И чем больше сила тем сильнее они блокируют дифференциал.

Прижимом командует компьютер на основе показаний от датчиков и положения селектора.

Следует сказать, что две предыдущие системы не требовали от водителя участия и работали самостоятельно.

Многодисковая муфта тоже, при длительной пробуксовке начинает перегреваться, и чтобы сохранить механизм, электроника отключает ее работу, автомобиль становиться моноприводным. Это мудрое решение для «нежных» паркетников, которых иногда испытывают,  по незнанию, на внедорожность, сохраняя их от поломки.

Так же немаловажным фактором является в кроссоверах отсутствие пониженного ряда в трансмиссии.

Что же касается внедорожников, то стоит заметить высочайшую надежность их трансмиссии при езде по бездорожью. Блокировки в них осуществляются жестко, без возможности плавного изменения крутящего момента между осями.

Да, это плохо сказывается на управлении при высоких скоростях, зато буксовать можно сколько угодно, без боязни перегрева.

Кроме того, в раздатке таких автомобилей есть демультипликатор, для включения пониженной передачи. Может быть один или два пониженных режима.

Благодаря этому, внедорожники могут вскарабкаться на гору очень большой крутизны или ехать по грязи без опасения, что не хватит тяги двигателя.

Так же пониженная передача дает возможность двигаться на очень малых скоростях (1-2 км/ч), что дает время водителю без остановки машины точнее выбрать траекторию движения.

Подводя итоги, можно заметить, раздаточная коробка очень полезный агрегат. И если не насиловать его зря, а учитывать предназначение транспортного средства то срок службы будет очень долгим.

На этом разрешите откланяться.

Что может сломаться в раздатке?

Стоимость ремонта раздаточной коробки довольно высока, поэтому важно аккуратно пользоваться своей машиной и проходить регулярное обслуживание. Перечислю, какие основные неисправности возникают в «раздатке»:

1. Износ подшипников. На это указывает шум и вибрация при эксплуатации авто. А через некоторое время возникают стуки и скрежет, что свидетельствует о значительном ухудшении раздаточной коробки.
2. Износ фиксаторов переключения в механизме. Это приведёт к тому, что «раздатка» начнёт самостоятельно выключаться.
3. Течь масла. Оно может подтекать как через стыки в корпусе, так и через сальники и их посадочные места. Подтекание масла происходит из-за нарушения герметичности.
4. Появление задиров на зубьях шестерёнок. При этом возникают проблемы с переключением передач.
5. Шум в подшипниках. Это можно выявить при помощи прослушивания деталей авто при техническом обслуживании. При движении слышится постоянный «вой» с небольшими стуками. Подшипники надо заменить на новые.
6. Растяжение цепи. В результате происходит проскальзывание зубьев шестерёнок, где расположена цепь. Чтобы это выявить, надо вывернуть колёса максимально в сторону и начать резкое движение. Вы должны услышать громкий треск в области раздаточной коробки. В тяжёлых случаях цепь может протирать картер этого агрегата.
7. Износ межосевого дифференциала. Сателлиты этой детали постоянно находятся в трении, а если смазка плохая или в систему смазки попадают металлические частички, то через 30-40 км пробега дифференциал выходит из строя. Чтобы удалить металлическую крошку применяют магнит, который находится на дне «раздатка».
8. Износ вязкостной муфты. Приводит к ухудшению курсовой устойчивости при поворотах, неуверенному прохождению плохих дорог, скрип в трансмиссии, а также неравномерный износ резины на колёсах. Вискомуфту следует сменить на новую или отремонтировать.
9. Износ механизма подключения полного привода. В некоторых типах «раздаток» есть электромагниты, оплётка которых очень реагирует на нагрузку. Со временем это может привести к поломке электромагнитного сцепления подключения приводы.

Отсюда делаем вывод, что раздаточная коробка – довольно сложный механизм, который требует регулярной проверки. Стоимость работ по ремонту начинается от 2000 р., а в частности ремонт актуатора обойдётся свыше 8000 руб.

Такая деталь, как «раздатка» может продаваться как в готовом виде, так и отдельными запчастями для неё. Для российских автомобилей часто применяют раздаточные коробки фирмы ЯМЗ и ЗМЗ. А производители раздаточных коробок для иномарок: Dana, ОЕМ, Quattro, 4-matic, Eaton, BorgWarner. Цена на «раздатку» начинается от 20 тыс. руб.

Видео: устройство и принцип действия раздаточной коробки TOD (Torque on Demand)

Для чего нужна раздаточная коробка? Это очень полезная деталь, без которой было бы невозможно эффективно управлять полноприводными автомобилями. Особенно это видно при езде на пониженной передаче с подключённым приводом на обе оси, когда ведущий и ведомый валы работают как единое целое.

Устройство «раздатки» и принцип её работы довольно простой. Управлять ей может производить как водитель, так и автоматика. А межосевой дифференциал или муфта позволяет не допустить преждевременного износа деталей трансмиссии.
