Дополнительный радиатор акпп. улучшаем охлаждение. как продлить жизнь и удалить перегрев автомата

Конструкция АКПП

Автоматическая коробка передач и двигатель автомобиля тесно взаимосвязаны. Но если мотор способен хорошо работать при высоких температурах, то АКПП при частых её повышениях очень быстро выходит из строя. Повышенная температура влияет на автоматическую коробку передач следующим образом:

• Потеря пластичности уплотнителей приводит к снижению давления;
• На механических компонентах передач формируется нагар окислов масла;
• Из строя выходит покрытие фрикционов, что приводит к проскальзыванию передач;
• Выгорает электронный блок управления.

При периодических перегревах, за некоторое время потребуется проведение капитального ремонта, стоимость которого намного выше установки воздушного радиатора охлаждения.

УСТАНОВКА ДОПОЛНИТЕЛЬНОГО РАДИАТОРА ДЛЯ АКПП

коробка-вариатор

Бояться установки дополнительного агрегата для охлаждения коробки вовсе не нужно. Второй радиатор никак не скажется на ходовых характеристиках авто, не увеличит расход топлива, поскольку масса автомобиля возрастёт всего на несколько килограммов. Предпочтение конкретной модели радиатора остаётся на усмотрение каждого. Как происходит процесс установки радиатора АКПП:

• дополнительный радиатор с помощью специальных стяжек крепится на основной;
• к доп.радиатору хомутами прикручиваются шланги;
• идёт разрез тройников для перехода в основную магистраль, затем оттуда идёт выход на дополнительный радиатор для полного замыкания системы.

установка дополнительного агрегата

Что не менее важно – после установки дополнительного радиатора следует поставить также и ещё один термостат. Этот механизм будет открывать подачу рабочей жидкости в коробку по «большому кругу» только тогда, когда она нагреется до температуры не менее 70-85 градусов. Казалось бы, именно с целью охлаждения масла до такого значения и требовалась установка дополнительного радиатора

Но если летом второй радиатор справится со своей задачей на «ура», то зимой, особенно при температуре ниже 20 градусов, работа на низких температурах может привести к тому, что у коробки попросту выдавит сальники. Каков эффект от дополнительного термостата:

Казалось бы, именно с целью охлаждения масла до такого значения и требовалась установка дополнительного радиатора. Но если летом второй радиатор справится со своей задачей на «ура», то зимой, особенно при температуре ниже 20 градусов, работа на низких температурах может привести к тому, что у коробки попросту выдавит сальники. Каков эффект от дополнительного термостата:

• более корректная регулировка температур;
• ускоренный прогрев в холодное время года;
• оптимизация охлаждения при воздействии высоких температур.

Дополнительный радиатор АКПП. Улучшаем охлаждение. Как продлить жизнь и удалить перегрев автомата

Автоматическая коробка передач (АКПП) или просто автомат, сложная система, которая использует специальное масло (ATF жидкость) как рабочее тело, то есть при помощи его передается крутящий момент от двигателя трансмиссии. Не удивительно, что идет очень большой разогрев этой жидкости, зачастую на температуры выше 100 (а то и 110 градусов) Цельсия. Но это очень плохо для механизма в целом, ведь его предельные температуры куда ниже. Поэтому зачастую чтобы убрать излишнее тепло (особенно на не новых автоматах) – ЖЕЛАТЕЛЬНО установить дополнительный радиатор охлаждения в систему. Собственно сегодня про это мы с вами и поговорим …

Наверное, многие задавались вопросом, а зачем вообще радиаторы для АКПП, ведь в механической трансмиссии, а также в роботе их просто нет? ДА это так, НЕТ! Но в автомате (классический гидротрансформатор) и вариаторе они присутствуют, и как я уже писал выше, они нужны именно для отвода лишнего тепла от масла.

Рекомендуем: Трос ручного тормоза: замена, регулировка

В АКПП — масло разогревается очень значительно, потому как является рабочим телом и трением жидкости заставляет передаваться крутящий момент.

У вариатора – немного по-другому, здесь крутящий момент передается при помощи специального ремня (или цепи), разогрев также есть, но не всегда критичный. Однако сейчас не редко можно встретить в конструкции гидротрансформатор, то есть сейчас вариатор не жестко связан с двигателем. С одной стороны это продлевает жизнь вариатору, потому как нет жестких толчков и рывков от мотора (все же они сглажены), с другой все тот же разогрев.

В любом случае нужен радиатор охлаждения, ШТАТНО! НО не всегда его достаточно.

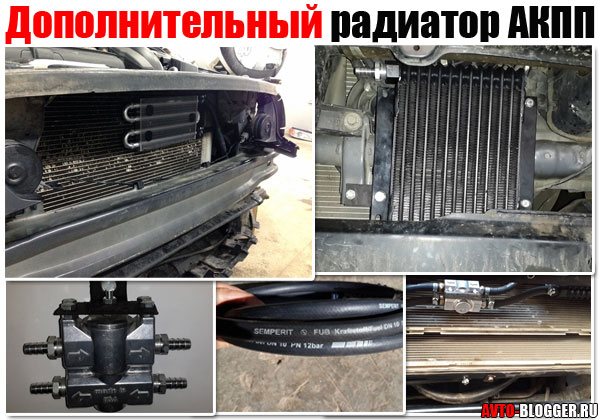

Дополнительный радиатор АКПП

Большинство неисправностей АКПП появляются в результате перегрева. Сегодня существует много различных автоматических трансмиссий с разными рабочими температурами, но диапазон для многих АКПП находиться в пределах от 65 до 95 градусов по Цельсию.

Если температура поднимется выше допустимых норм, трансмиссионная жидкость перегреется и потеряет свои свойства. Повышение температуры и, соответственно, перегрев жидкости может возникнуть по разным причинам (автомобиль стоит в пробке, практикуется агрессивный режим езды и т.д.). В любом случае, чтобы не допустить перегрева и преждевременного ремонта АКПП, устанавливают дополнительный радиатор.

При замене радиатора на СТО опытные специалисты не только качественно установят, но и подберут оптимальный вариант для конкретного автомобиля.Если же установка допрадиатора АКПП выполняется самостоятельно, тогда нужно учитывать определенные нюансы.

Как правило, дополнительный радиатор на АКПП ставится в разрыв существующей цепи, между основным радиатором и самой автоматической коробкой. Устанавливают его спереди на «штатный» (основной) радиатор.

Последовательность установки допрадиатора АКПП:

• закрепить дополнительный радиатор к «штатному» специальными стяжками;
• к дополнительному радиатору прикрутить при помощи хомутов шланги;
• смонтировать переходники в основную магистраль смазывающей жидкости АКПП;
• долить до уровня либо выполнить полную замену трансмиссионной жидкости;
• установить термостат (с термостатом дополнительный радиатор автоматической коробки будет использоваться только при нагревании трансмиссионной жидкости до определенной температуры).

Преимущество установки дополнительного радиатора:

• устраняется перегрев АКПП, увеличивается ресурс;
• улучшается охлаждение трансмиссионной жидкости, продлевается срок службы ATF;
• продлеваетcя срок службы соленоидов и гидроблока;

Преимущество заключается в большей отдаче тепла, а недостатком данного решения считается возникновение сопротивления потоку жидкости при условии наличия в ней металлической стружки.

Установка дополнительного радиатора

Проблемы с нагревом АКПП возникают у владельцев таких автомобилей, как Шевроле и ему подобных. Потому что рабочая температура двигателя у этих автомашин достигает 115 градусов. А коробка передач не имеет отдельного радиатора охлаждения масла автоматической КПП. В результате автомат автомобиля, еще не проездив свои законные 60000 километров, начинает пинаться, терять набор скорости, и автовладелец получает полуразрушенную коробку в ремонте.

В таком случае АКПП этого автомобиля спасет установка универсального радиатора АКПП. У машины перестанет нагреваться автомат, когда двигатель автомобиля набирает обороты выше положенных узлов, при которых трансмиссионная жидкость будет оставаться при оптимальной температуре. Увеличится длительность выработки механических деталей, а значит от ремонта и до ремонта автомобиль будет набирать положенное количество километража.

Немного теории

Доп. радиатор для автоматической коробки переключения передач

В автомобилях, имеющих пробег свыше 100 тыс. км установка дополнительного радиатора нормализирует работу трансмиссии, увеличивает ее ресурс. Объясняется это тем, что в машинах, с большим пробегом система охлаждения работает менее эффективно, чем в новых авто. Снижению КПД коробки способствует образование налета на механизмах трансмиссии, протечка смазочного материала через изношенные уплотнители, возникновение вибраций от изношенных узлов. Все эти неполадки приводят к перегреву масла внутри АКПП.

Для автоматических коробок (3-ех и 4-ех ступенчатых) оптимальная рабочая температура составляет 75-800С. В таких температурных условиях ресурс АКПП больше эксплуатационного периода самой машины. В классическом варианте, который используется для большинства автомобилей, трубка охлаждения коробки автомат располагается в основном радиаторе ДВС. При этом с возрастанием степени изношенности машины эффективность охлаждения АКПП падает. Возникает момент, когда при длительной эксплуатации авто, температура двигателя равна температуре автоматической коробки переключения передач и составляет около 1000С, что недопустимо для коробок автомат.

Современные универсальные смазочные материалы имеют синтетическую основу, позволяющую маслам выдерживать чрезвычайно высокие температуры, не разрушаясь и не изменяя структуры заданной производителем. Но для коробок автомат возрастание температуры смазки даже на 100С способно вывести из строя механизмы агрегата, значительно ухудшить их работу. При температуре трансмиссионной жидкости более 1400С происходят процессы обугливания фрикционов, возможен перегрев фрикционной прокладки (критическая температура около 3500С) и ее преждевременный износ. Очевидно: даже используя универсальные трансмиссионные масла, способные выдержать чрезвычайно высокий температурный режим, не удастся избежать капремонта АКПП без хорошей системы охлаждения.

Рекомендуем: Датчик температуры охлаждающей жидкости (ДТОЖ): характеристики, принцип работы, симптомы неисправности, замена

Чрезвычайно низкая температура смазочного материала также вредна для коробки автомат, поэтому мастера рекомендуют в зимний период устанавливать на охладительную магистраль термостат. Это устройство не позволяет непрогретому трансмиссионному маслу охлаждаться через дополнительный маслорадиатор и возвращает смазку к трансмиссии.

Система охлаждения АКПП: радиатор и допрадиатор коробки автомат

В современных автомобилях используются системы охлаждения, позволяющие не только охлаждать подвижные элементы коробки, но и смазывать их. Система охлаждения автоматической трансмиссии состоит из:

• радиатора охлаждения с теплообменником;
• насоса системы охлаждения;
• патрубков системы охлаждения;
• датчика температуры жидкости;
• трансмиссионной жидкости (ATF).

Как правило, радиатор охлаждения коробки состоит из следующих элементов:

• верхний и нижний баки (изготовлены из латуни для обеспечения хорошей теплопроводности);
• сердцевина (тонкие поперечные пластины и плоские вертикальные трубки, припаянные к этим пластинам);
• детали крепления.

Как работает система охлаждения

Существуют различные виды радиаторов, которые отвечают за охлаждение рабочей жидкости внутри автоматической коробки передач.

Но схема работы системы выглядит примерно одинаково. Она включает в себя несколько основных элементов:

• Насос. Специальное устройство, обеспечивающее создание давления внутри системы. Способствует перекачки масла от подвижных элементов АКПП к бункеру.
• Маслоприёмник. Он же бункер. Включает в себя прямоугольное тело, с двух сторон которого предусмотрены патрубки. Бункер может находиться внутри радиатора охлаждения двигателя или в нижней части поддона. Расположение позволяет достигать эффективного охлаждения.
• Фильтр. Обычно представлен в виде сетки из металла. Но могут применяться и синтетические материалы. Фильтр нужен для того, чтобы очищать масло от различных частиц и примесей, появляющихся в результате износа и трения поверхностей.

Работа системы охлаждения АКПП во многом зависит от того, какой тип используется в конкретном автомобиле.

Система охлаждения на старых и новых АКПП

Уже понятно, что за охлаждение отвечает радиатор. Но он бывает двух типов. Это отдельные и встроенные.

Первый тип используется в основном на старых АКПП. Встроенные появились на современных автоматах.

Отдельные радиаторы — привилегия автомобилей почтенного возраста. Для АКПП предусмотрен отдельный от радиатора охлаждения двигателя радиатор конкретно для коробки. Обдув осуществляется встречными потоками воздуха или принудительно за счёт вентилятора. Это позволяет сохранять температуру в заданном диапазоне.

Схематическое изображение системы охлаждения

Встроенные. Это вариант для современных АКПП, где не предусмотрен отдельный радиатор для коробки. Тут к основному радиатору подключается патрубок, отвечающий за масло в автомате. То есть конструктивно в одном узле находится пара радиаторов. Один охлаждает смазку двигателя, а второй масло в коробке.

Переход на встроенные радиаторы казался революционным способом решить две проблемы с охлаждением одновременно. На практике всё выглядит иначе. У многих моторов рабочая температура выше в сравнении с температурой смазки АКПП. И если мотор может работать при 100-110 градусах, то для автомата эти параметры будут губительными.

Также для охлаждения трансмиссионной жидкости часто используются небольшие патрубки, что негативно влияет на эффективность охлаждения. Поэтому масло может перегреваться при сильной нагрузке.

Чтобы решить проблему недостаточного охлаждения, начали использовать дополнительный радиатор, который устанавливается в помощь основному узлу охлаждения. Монтируются такие элементы в разрыве между главным радиатором и коробкой.

Монтаж вспомогательного радиатора

Самостоятельная установка дополнительного радиатора для АКПП вполне допускается. Но для этого нужно обладать хотя бы минимальными знаниями устройства машины и опытом её обслуживания.

Прежде чем будет выполнена установка, нужно определиться с выбором дополнительного радиатора, поскольку на АКПП могут ставиться узлы 2 типов.

• Трубчатые. Гидравлическое сопротивление у них имеет минимальные показатели. Внутренние полости не так часто наполняются грязью, как у конкурента. При забивании они могут самоочищаться и промываться. Подключаются сбоку от штатного узла. Бывают 4, 6 и 8-рядные. Первые подходят для легковых авто с объёмом двигателя до 2,0 литров, которые ездят без прицепа и не в особо тяжёлых условиях. Для моторов до 3 литров подходят 6-рядные. При езде с нагрузкой лучше выбрать 8-рядные.
• Пластинчатые. Многие предпочитают установить именно пластинчатый дополнительный радиатор для охлаждения своей АКПП. Их эффективность в течение первых 3-4 лет эксплуатации выше, чем у конкурента, на 10-30%. Параллельно они фильтруют смазку, задерживают крупный мусор. Затем эффективно выравнивается.

Отдельно стоит выделить изделия в виде радиаторов без спирали турбулентности. Этот выносной тип устройства актуально использовать, если АКПП в процессе эксплуатации сильно нагреваются, а их масляный насос обладает высокими показателями производительности. Но на практике их применяют редко, поскольку они очень требовательные к качеству залитого масла.

Конструктивно автомобили отличаются между собой, потому нельзя составить универсальную инструкцию, подходящую абсолютно для всех авто. Чтобы установить масляный радиатор, обычно нужно:

• демонтировать передний бампер и снять левый воздуховод;
• выбрать подходящее место за решёткой радиатора;
• установку следует выполнять так, чтобы элемент мог охлаждаться вентилятором и встречными потоками воздуха;
• дополнительный радиатор крепится в разрыв специальными стяжками;
• на трубки надеваются шланги подходящего диаметра, и фиксируются хомутами;
• подключаются армированные шланги к заводской системе с помощью переходников;
• подключается вспомогательный термостат;
• доливается дополнительный объём трансмиссионной смазочной жидкости.

Проверьте соединённую систему на герметичность перед началом активной эксплуатации автомобиля.

Самостоятельная установка дополнительного радиатора для заводской системы охлаждения АКПП вполне возможна. С ней автоматическая коробка будет работать лучше и дольше. Замена масла потребуется реже.

Что даёт установка дополнительного радиатора

Не все видят смысл в дополнительном радиаторе для АКПП и не понимают, зачем его устанавливать. Ведь автопроизводитель должен при проектировании всё рассчитать и обеспечить нужную степень охлаждения.

В действительности невозможно рассчитать нагрузку идеально точно. Где-то автомат в меньшей мере подвержен негативным воздействиям. А в тяжёлых условиях интенсивность износа и перегрева заметно повышается. Производитель берёт средние показатели. Плюс им выгодно, чтобы авто чаще ремонтировались и менялись. Полностью полагаться на изготовителя не стоит.

Есть несколько причин, чтобы установить вспомогательный радиатор:

• система лучше противостоит перегреву;
• масло редко нагревается выше 80 градусов Цельсия;
• повышается общий ресурс АКПП;
• смазка служит дольше и реже нуждается в замене;
• соленоиды и гидроблок лучше защищены от износа.

Важно понимать, что дополнительный радиатор будет постоянно охлаждать масло. Из-за этого летом всё работает отлично, но зимой недогрев смазки приведёт к своим негативным последствиям

Термостат позволяет при определённой температуре обеспечивать подачу смазки на большой круг охлаждения. Обычно это 70-80 градусов Цельсия. Это позволит регулировать температуру внутри системы в зависимости от условий окружающей среды и интенсивности работы АКПП.

Как установить своими руками

Для начала про установку, ничего сложного в этом нет! Сейчас я не буду вам советовать какой-либо фирмы их просто масса. Покупаем радиатор, зачастую идет специальное крепление (стяжки на основной радиатор), также нужно купить шланги (которые выдерживают горячее масло), хомуты и переходники (для врезки в основную магистраль). Также желательно купить масло для замены, ну или в крайнем случаи для добавки (до уровня).

Процесс установки:

Закрепляется сам дополнительный радиатор на основной, специальными стяжками.

• К этому радиатору, прикручиваем хомутами шланги.
• Далее разрезаются тройники – переходники в основную магистраль, далее от этого тройника идет выход на дополнительный радиатор. Система замыкается.

Добавляем в автомат, недостающее масло, либо меняем его полностью.

Процесс элементарен, справится почти каждый, который хоть немного возился в гараже с машинами. Вроде вот оно счастье, РЯДОМ! Перегревы убрали, ресурс увеличили — НО здесь опять есть подводные камни, а куда же без них.

Спирали в радиаторах АКПП

В последнее время, производителями дополнительных радиаторов устанавливаются специальные спиральные пластины для создания турбулентного потока масла. В старых конструкциях масло перемещается по U-образной трубе, на прямом потоке идёт через ламинированный поток. Основным преимуществом использования спиралей является то, что они могут раскрутить поток масла, благодаря чему есть возможность отдавать больше тепла, чем раньше.

Основным минусом применения спиралей в дополнительном радиаторе считается то, что если в масле находятся металлические крошки, спираль начинает давать сопротивление внутри потока. В таком случае значительно уменьшается эффективность охлаждения. Поэтому, если вы не уверенны в чистоте масла, рекомендуется вынуть спирали.

Пагубные последствия от перегрева

Сейчас я хочу поговорить о пагубных последствиях от перегрева жидкости, на примере автомата (АКПП).

В первую очередь страдает само масло, у него порог примерно 120 — 130 градусов Цельсия. Зачастую в пробках (особенно летом) или при интенсивных (резких режимах вождения) автомат может разогреваться до критических температур. А это и есть 120 – 130 градусов! Масло начинает терять свойства, в буквальном смысле пригорает, а соответственно теряются его свойства, что пагубно влияет на многие узлы АКПП.

Гидроблок и соленоиды

Гидроблок это своеобразный распределитель масла в коробке, а соленоиды закрывают и открывают каналы внутри (сейчас не буду заострять на работе внимание). Так вот, если раньше соленоиды зачастую делались только из металла, то сейчас зачастую из пластика или с применением пластиковых частей

Высокая температура для них просто губительна. Бывают и такие случаи, когда и перегревается сам гидроблок, причем «конкретно», аж до посинения металла доходит

Проводка. Внутри у автомата есть проводка, она также от высокой температуры может просто расплавится.

Собственно это только первоначальные причины, а так их может быть куда больше, вплоть до разрушения планетарных шестерен, из-за того что масло потеряло свои свойства. ТО есть, нет нормальной смазки. Как видите радиатор охлаждения, просто необходим, но зачастую СЕЙЧАС не все производители хорошо настраивают охлаждение.

Причины для установки дополнительного радиатора АКПП

Причинами для сооружения дополнительного агрегата охлаждения АКПП служат следующие признаки:

• масло в АКПП перегревается и теряет свои свойства;
• фрикционы бывают мягкими и твердыми. Мягкие детали от перегрева размягчаются. Мягкие фрикционные диски уже не могут нормально взаимодействовать с планетарными шестернями. В результате передачи скоростей перескакивают или, наоборот, пропадают. А также мягкие фрикционы от перегрева быстро разрушаются;
• часто выходят из строя соленоиды. Это тоже является одной из причин воздействия высокой температуры. Если в прошлые годы соленоиды изготавливались полностью из металла, то теперь добавляют примеси пластика. Поэтому соленоиды стали часто гореть;
• горит проводка. Из-за высокой температуры плавятся провода.

Если охлаждение АКПП слабое, то вышеперечисленные причины могут быть только началом разрушения коробки передач. Поэтому установка дополнительного радиатора на АКПП необходимо, если автовладелец не желает менять коробку передач ежемесячно.

Как установить дополнительный радиатор охлаждения АКПП

Купить дополнительный радиатор охлаждения масла можно практически в любом магазине, специализирующемся на автомобилях. Они отличаются друг от друга производителями, стоимостью, размерами, и нужно подобрать вариант для конкретной машины. Чаще всего в комплекте с радиатором идет только крепление, поэтому также потребуется докупить шланги (способные выдерживать высокие температуры, поскольку по ним будет течь масло), хомуты и переходники.

Сам процесс установки дополнительного радиатора охлаждения масла АКПП достаточно простой:

1. Спереди основного радиатора при помощи стяжек из комплекта закрепляется дополнительный охлаждающий элемент;
2. Далее хомутами к нему присоединяются шланги;
3. Переходники устанавливаются в основную магистраль масла АКПП;
4. Через переходник дополнительный радиатор шлангом соединяется с основной магистралью.

Более подробную инструкцию по установке определенной модели дополнительного радиатора охлаждения можно найти в комплекте с ней.

Важно: Описанная выше система установки радиатора не подразумевает наличие в нем термостата. На некоторых автомобилях, где проблема с перегревами не критическая, зимой масло в АКПП из-за дополнительного радиатора охлаждения оказывается холодным, то есть, густым

В такой ситуации рекомендовано установить в цепь шлангов термостат, выставленный на температуру в 75-80 градусов по Цельсию. Это позволит подключать дополнительную систему охлаждения только в ситуации, когда имеется опасность перегрева жидкости АКПП.

Радиатор охлаждения встроенный в основной радиатор

Это новая веха в охлаждении АКПП. Все дело в том, что в радиатор от двигателя, зачастую сбоку закрепляют специальную трубку, которая охлаждает и ATF жидкость. То есть основной радиатор как бы разделен на две части, охлаждение масла двигателя и АКПП. Понятно, что они разделены специальной перегородкой чтобы ни масло, ни охлаждающая жидкость, не перемешивались.

Вроде простое и эффективное строение, два в одном, но здесь есть очень много «НО»:

• Есть так называемые высокотемпературные двигатели, у которых работа может быть при 100 – 110 градусов Цельсия. А для АКПП, зачастую нужно 95 градусов, дальше уже нежелательно!
• Площадь этой трубки (или части) которая входит в радиатор, небольшая, нет такой эффективности охлаждения, поэтому возможны перегревы.

Как видите, изначально уже встроенный радиатор может проигрывать «отдельному». Конечно, на новых машинах это может быть достаточно, НО! Со временем, на стенках патрубков (радиатора) да и в самой коробке передач, начинает скапливаться грязь. Даже если вы поменяете масло, смените фильтр, но не прочистите систему (в частности радиатор), то охлаждение ухудшается. Все чаще будут фигурировать температуры в 100 градусов, а возможно и больше. Износ вашей автоматической трансмиссии вырастит в разы. Что делать? Читаем дальше …

Установка дополнительного радиатора на АКПП: что нужно знать?

Самостоятельная модернизации системы охлаждения АКПП допускается только после проведения точных расчетов, в противном случае лучше обратиться к дилеру или в сертифицированный АКПП Сервис. При планировке установки вспомогательного радиатора требуется учитывать:

Габариты и пропускную способность магистралей радиатора – важно обеспечить эффективное снижение температуры АКПП без дополнительной нагрузки на маслонасос и необходимости в увеличении объема трансмиссионной жидкости.

Наличие термостата – увеличение охлаждающей магистрали без вспомогательного термостата может стать причиной проблемного прогрева АКПП в зимнее время, что приведет к эксплуатации авто на густом масле.

Конструкционные особенности – важно правильно организовать размещение радиатора и гидравлических магистралей, не повредив остальные системы автомобиля и предотвратив риск деформации деталей в подкапотном пространстве.

Помните! Устанавливать дополнительный радиатор на коробку требуется только при наличии в этом необходимости. В противном случае подобный тюнинг принесет больше вреда, чем пользы.

Как охлаждается масло в АКПП

Для охлаждения жидкости ATF ранее в автомобилях устанавливался дополнительный радиатор рядом с основным. Данный способ довольно дорогостоящий, поэтому большинство производителей автомобилей от него отказались. При этом нельзя не отметить, что такая система была достаточно эффективна.

В современных автомобилях для охлаждения жидкости АКПП используется часть основного радиатора, который служит для охлаждения масла. Внутри радиатора имеется перегородка, которая позволяет не смешиваться жидкостям АКПП и моторному маслу. Данное решение хорошо себя проявляет, если за ним следить и регулярно прочищать систему охлаждения коробки передач, в ином случае высок риск перегрева жидкости ATF.

Главный минус современного решения охлаждения масла в АКПП – это малая площадь, которая выделяется в основном радиаторе под жидкость коробки передач. Кроме того, многие двигатели привыкли работать на температурах 100-115 градусов по Цельсию, тогда как для АКПП значение в 95 градусов является предельным.

Система охлаждения АКПП: радиатор и допрадиатор коробки автомат

В современных автомобилях используются системы охлаждения, позволяющие не только охлаждать подвижные элементы коробки, но и смазывать их. Система охлаждения автоматической трансмиссии состоит из:

• радиатора охлаждения с теплообменником;
• насоса системы охлаждения;
• патрубков системы охлаждения;
• датчика температуры жидкости;
• трансмиссионной жидкости (ATF).

Как правило, радиатор охлаждения коробки состоит из следующих элементов:

• верхний и нижний баки (изготовлены из латуни для обеспечения хорошей теплопроводности);
• сердцевина (тонкие поперечные пластины и плоские вертикальные трубки, припаянные к этим пластинам);
• детали крепления.

Еще следует отметить теплообменник, который выступает в качестве части основного радиатора охлаждения. При условии эксплуатации в климате средней полосы, для поддержания постоянной температуры в гидравлической среде автоматической коробки используется теплообменник (дополнительный контур в радиаторе системы охлаждения). Чаще всего теплообменник встраивают в радиатор коробки.

Обратите внимание, необходимо следить за состоянием теплообменника, который имеет свойство засоряться как снаружи, так и изнутри, как следствие происходит невыполнение своих прямых функций (способность отводить тепло от коробки, снижается, быстрое изнашивание фрикционных накладок и т.д.)

Достаточно ли стандартной системы охлаждения

Прежде всего, стоит обратить внимание на то, что есть два типа радиаторов охлаждения:

Отдельные. Такие системы, как правило, устанавливались на старых моделях АКПП. В этом случае охлаждение осуществляется за счет обдува воздухом или вентилятором. Благодаря этому удается поддерживать температуру масла в допустимых пределах.

Важно! При использовании отдельного радиатора нужно своевременно менять масло (делать это желательно каждые 50 000 км). Хоть производители и утверждают, что жидкость будет работать и после 160 000 км, лучше не проверять это на практике, если в авто установлен отдельный радиатор КПП

Встроенные. В более современных «автоматах» не отдельного радиатора для коробки передач. В этом случае к главному радиатору системы охлаждения двигателя подключается патрубок, который контролирует рабочую жидкость АКПП. Фактически под одним корпусом находится два радиатора – один охлаждает моторное масло, а другой – трансмиссионное.

Теплообменник

Конструкция теплообменника для трансмиссионной жидкости может различаться в зависимости от конкретной модели автоматической коробки передач. В большинстве моделей теплообменник автоматической коробки передач располагается в корпусе радиатора двигателя. Подобная конструкция системы охлаждения коробки передач позволяет существенно упростить и повысить эффективность охлаждения трансмиссии. Отдельные модели используют увеличенные теплообменники, которые необходимы для обслуживания автоматических коробок передач с увеличенным количеством шестерёнок. Такие коробки передач предназначается в большей степени для мощных дизельных автомобилей, имеющих увеличенный крутящий момент.

Автовладелец должен пристально следить за техническим состоянием системы охлаждения коробки передач. Загрязненный теплообменник может привести к существенному ухудшению эффективности охлаждения рабочей жидкости, а наличие загрязнений внутри корпуса теплообменника приведёт к падению давления внутри системы охлаждения. Именно поэтому рекомендуется не только производить регулярную замену смазывающей гидравлической жидкости в коробке передач, но и выполнять механическую очистку радиатора с теплообменником системы охлаждения. Последняя достаточно часто забивается грязью и пухом. Как результат эффективность охлаждения существенно уменьшается.

Проверка патрубков системы охлаждения

Не лишним будет при проведении сервисных работ проверить состояние патрубков системы охлаждения коробки передач. В процессе эксплуатации автомобиля такие патрубки могут терять свою эластичность и покрываться слоем отложений. Рекомендуется заменять патрубки системы охлаждения автоматических трансмиссий спустя 100 – 150 тысяч километров пробега. Тем самым вы сможете защитить себя от подтёков охлаждающей трансмиссионной жидкости, которые могут возникать при нарушении герметичности магистрали системы охлаждения.

Засорение теплообменника

При засорении теплообменника могут появляться остальные проблемы с работой гидротрансформатора. Появляется это в проблемах с переключением передач. Отмечается частичная или же полная блокировка работы гидротрансформатора. В данном случае автомобиль при смене режимов работы коробки передач управляющая автоматика будет глушить двигатель. В процессе эксплуатации автоматической коробки передач в охлаждающей жидкости скапливаются продукты износа, что в свою очередь может привести к заклиниванию клапана магистрали охлаждения. В данном случае риск выхода из строя автоматической коробки передач по причине перегрева возрастает. Именно поэтому необходимо следить за состоянием клапана и качеством охлаждающей жидкости.

Как чистить теплообменник?

Очистка теплообменника и замена охлаждающей жидкости не представляет какой-либо сложности. При должном опыте работы и при наличии специального оборудования вы с лёгкостью сможете провести очистку теплообменника самостоятельно. Вам необходимо отключить магистраль от системы охлаждения автоматической коробки передач. Трубка охлаждения акпп может быть отключена только на неработающей машине. К патрубкам радиатора подключаются шланги от аппаратуры очистки. Через теплообменник специальным аппаратом под высоким давлением пропускается активная жидкость, которая позволяет вымывать из теплообменника продукты износа, шлаковые отложения, сгустки старого масла. После этого вам необходимо отключить аппарат очистки и подключить к патрубкам теплообменника воздушный компрессор. Под высоким давлением теплообменник просушивается, после чего его можно подключать к системе охлаждения автоматической коробки передач.

Заключение

Установка дополнительной системы проста и эффективна в жестких условиях окружающей среды. Вторая система охлаждения значительно увеличивает срок службы коробки передач. Однако необходимо четко сбалансировать взаимодействие охлаждающей системы и термостата с АКПП.

Благодаря второму радиатору, автовладелец также сможет оттянуть сроки капитального ремонта на несколько сотен тысяч километров. Ну и не следует забывать про использование качественной трансмиссионной жидкости. Высокое качество масла вкупе с дополнительным оборудованием охлаждения позволит АКПП прожить дольше, чем обычно.
