Как работает турбина на бензиновом двигателе?

Как работает

Во время работы ДВС вырабатываются выхлопные газы. Они поступают в корпус (горячую часть улитки), где двигаются по лопаткам турбинного колеса. Последнее раскручивается до невероятных скоростей – 100 и более тысяч оборотов в минуту.

Поскольку турбинное колесо жестко соединено с валом, крутящий момент передается на вторую холодную часть турбины.

Та, в свою очередь, начинает захватывать кислород из атмосферы. Он проникает внутрь после того, как пройдет через фильтр.

Далее воздух под давлением попадает во впускной коллектор, где смешивается с топливом и проникает в камеру сгорания.

В качестве материалов для корпуса турбины используются жаропрочные марки стали и железоникелевый сплав.

Чем больше диаметр компрессора, тем больше воздуха засасывается во впускной коллектор.

Но нельзя постоянно увеличивать размеры компрессора. Это может привести к турбозадержке.

Работа турбин

Функционирование данных устройств основано на том, что сквозь всю конструкцию турбированного компрессора в процессе работы проходят три потока вещества:

• Воздух. Этот поток обеспечивает выполнение основной функции устройства. Атмосферный воздух закачивается с помощью пневмопривода через отверстие в корпусе конструкции. Он сжимается в камере компрессора посредством движения колеса и подается под давлением через патрубок в цилиндры двигателя.
• Выхлоп. Этот поток обеспечивает безопасное и экологичное отведение из машины продуктов сгорания. Смесь от отработанного топлива поступает из двигателя через отверстие в нижней части конструкции и попадает в камеру турбины. Там оно проходит через колесо и выбрасывается в атмосферу из отверстия в корпусе.
• Масло. Этот поток обеспечивает снабжение компрессорного колеса смазочным веществом. Техническое масло поступает в конструкцию через отверстие в верхней части камеры компрессора. Оно проходят через этот отдел и смазывают рабочий механизм, а затем выводится из агрегата через отверстие в его нижней части.

В норме, когда турбированный компрессор полностью исправен, воздушный поток проходит легко и быстро, двигатель реагирует без задержек, и технические показатели имеют высокие значения. Выхлопной поток при этом светлого цвета, белый и вовсе бесцветный, с умеренным запахом и относительно экологичный. Масло чистое, без излишнего запаха, нормальной плотности, без сгустков, оно идет легко и мягко.

Что ещё входит в систему турбонаддува

Турбина — сложный агрегат, инженерам потребовалось несколько десятилетий, чтобы довести систему до ума. Только на первый взгляд решение компенсировать потери КПД за счёт выхлопных газов кажется простой. Даже после создания устройства у него долгое время наблюдались определённые проблемы.

Например, не удавалось решить проблему турбоямы — задержки после нажатия на педаль газа и запуском ротора. Решение нашлось в виде использования двух клапанов. Один из них использовался для вывода излишек воздуха, а второй предназначался для выхлопных газов. Кроме того, современные турбины имеют изменённую геометрию лопаток, что серьёзно их отличает от подобных устройств второй воловины XX столетия.

Можно выделить ещё одну проблему, которая заключалась в излишней детонации — с ней тоже успешно справились современные инженеры. Проблема заключалась в том, что температура в рабочих секторах цилиндров резко увеличивалась во время нагнетания воздуха, особенно в последней стадии такта. Решение нашлось в установке интеркулера (промежуточного охладителя воздуха).

Интеркулер — устройство для охлаждения наддувочного воздуха. Он выполняет сразу две функции — препятствует детонации и не даёт уменьшиться плотности воздуха. В результате удалось сохранить работоспособность всей системы.

Также стоит отметить и другие важные составляющие турбины.

Регулировочный клапан. Отвечает за поддержание заданного уровня давления, излишки давления поступают в приёмную трубу.

Перепускной клапан. Используется для вывода излишних воздушных масс обратно во впускные патрубки — это нужно для снижения мощности при её избытке.

Стравливающий клапан. Если дроссель закрывается и нет датчика массового расхода воздуха, клапан будет возвращать излишки воздуха обратно в атмосферу.

Патрубки. Герметичные отрезки трубы. Одни используются для подачи воздуха, вторые для подачи смазочного масла.

Выпускные коллекторы. Должны быть совместимы с турбокомпрессором.

Правила эксплуатации

Чтобы в полной мере использовать ресурс турбины дизельного мотора и продлить ее срок службы, необходимо выполнять ряд условий:

• Регулярно менять масло в системе, чтобы не допустить попадания абразива в маслопровод и его засорения.
• Применять только качественное масло, имеющее сертификат, той марки, которая соответствует указанной в паспортных данных двигателя.
• Прогревать мотор перед началом движения и не давать холодному двигателю высоких нагрузок.
• Никогда резко не отключать движок, а после остановки автомобиля давать ему возможность поработать несколько секунд на холостых оборотах.

Центробежный нагнетатель

Рабочее колесо ( а и диаграмма скоростей газа б в колесе центробежного нагнетателя.

Центробежный нагнетатель представляет собой лопаточное колесо, расположенное в спиральном корпусе. При вращении колеса поступивший в центр его газ отбрасывается в сторону, подобно тому как отлетает камень, оторвавшийся при вращении от веревки, к которой он был привязан.
 

Центробежный нагнетатель применяется для сжатия и подачи воздуха и различных рабочих газообразных сред.
 

Центробежный нагнетатель имеет литой чугунный корпус, соединенный полукруглым фланцем с корпусом подшипников, являющимся одновременно и резервуаром, в котором расположены масляный фильтр и маслоохладитель.
 

Центробежные нагнетатели 1200 — 25 — 1 и 1200 — 25 — 2 исполняются в виде одноцилиндровой двухступенчатой машины одностороннего всасывания. Патрубки, нагнетательный и всасывающий, располагаются в нижней части корпуса и направлены вниз. Ротор нагнетателя состоит из 2 рабочих колес, клепаной конструкции со штамповочными лопатками.
 

Центробежный нагнетатель применяется для сжатия и подачи воздуха и различных рабочих газообразных сред.
 

Центробежный нагнетатель имеет литой чугунный корпус, соединенный полукруглым фланцем с корпусом подшипников, являющимся одновременно и резервуаром, в котором расположены масляный фильтр и маслоохладитель.
 

Центробежные нагнетатели 1200 — 25 — 1 и 1200 — 25 — 2 исполняются в виде одноцилиндровой двухступенчатой машины одностороннего всасывания. Патрубки, нагнетательный и всасывающий, располагаются в нижней части корпуса и направлены в из. Ротор нагнетателя состоит из 2 рабочих колес, клепаной конструкции со штамповочными лопатками.
 

Часть центробежного нагнетателя ( продольный разрез.| Примерное изменение скорости и давления в турбокомпрессоре.

Центробежный нагнетатель или турбокомпрессор является машиной, в которой сжатие газа происходит под действием центробежных сил, развивающихся при вращении рабочих колес, а также вследствие уменьшения скорости в каналах направляющего аппарата. Подобно центробежному насосу для жидкостей он состоит из корпуса, в котором вращается вал с укрепленным на нем рабочим колесом с окружной скоростью до 350 м / сек. Рабочих колес может быть несколько — в зависимости от требуемой степени повышения давления лаза.
 

Центробежный нагнетатель ( рис. 46) — одноцилиндровый агрегат одностороннего всасывания с двумя ступенями сжатия. Корпус 9 нагнетателя отлит из чугуна и имеет разъем в вертикальной и горизонтальной плоскости. Вертикальный разъем является технологическим и при эксплуатации компрессора не разбирается. Всасывающий 20 и нагнетательный 21 патрубки отлиты в нижней половине корпуса и направлены вниз.
 

Центробежные нагнетатели обоих типов могут быть подсоединены к газотурбинным установкам ГТ-700-4 и ГТ-700-5. Основными его узлами являются корпус, ротор ( вал с консольно насаженным рабочим колесом), подшипники и система уплотнения.
 

Центробежные нагнетатели с колесом, выполненным из стали или гамма-силумина, и диффузором в зависимости от заданного давления продувки должны работать с числом оборотов 8000 — 20 000 в минуту. Так как создаваемое центробежными нагнетателями давление возрастает пропорционально квадрату числа оборотов, то они очень хорошо подходят для использования в двухтактных двигателях ( см. фиг. Однако центробежные нагнетатели еще не получили широкого распространения вследствие своей громоздкости, а также вследствие того, что устройство трубопроводов к рабочим цилиндрам вызывает большие затруднения, чем в случае использования роторно-шестеренчатых или коловратных нагнетателей.
 

Центробежный нагнетатель, осуществляющий наддув двигателя, расположен на переднем торце картера.
 

Центробежные нагнетатели ( рис. Г1 — 7) состоят из сварнолитого корпуса 1 бочкообразной формы с вертикальным разъемом, к которому крепится с помощью болтового соединения корпус подшипников 7 с расположенными в нем опорно-упорным 9 и опорным 8 подшипниками с торцевым уплотнением. В подшипники уложен ротор 10 с консольно насаженным колесом.
 

Как работает турбина на бензиновом двигателе?

Турбина бензинового мотора за счёт использования компрессора принудительно нагнетает в цилиндры массу воздуха. Значительно повышается обогащение кислородом топливно-воздушной смеси и улучшается сгораемость бензина. Коэффициент полезного действия существенно возрастает. Эффективность работы мотора увеличивается при неизменно объёме.

Мощность двигателя при использовании турбины возрастает прямо пропорционально количеству сжигаемого за единицу времени бензина. Для обеспечения максимального быстрого сгорания топлива в цилиндрах мотора необходим значительный объём воздуха. Именно его в достаточном количестве направляет турбина за счёт работы компрессора. Он принудительно подаётся в цилиндры, обогащая топливно-воздушную смесь.

Корпус подшипников.

Служит для размещения ротора, представленного валом несущим на себе турбинные и компрессорные кольца, оборудованные лопастями. Именно они при вращении захватывают воздуха и направляют его в цилиндры мотора.

Масляные каналы.

Пронизывают корпус турбины словно кровеносные сосуды на теле человека. Служат для своевременной доставки моторного масла к трущимся и вращающимся элементам. Снижают тем самым износ рабочих элементов бензиновой турбины.

Подшипник скольжения.

Его главная задача обеспечить свободное и плавное вращение ротора турбины с его лопастями для захвата достаточного количества воздуха. Его смазку и охлаждение обеспечивает циркулирующее в турбине моторное масло.

Корпус.

Корпус турбины, имеющий форму улитки обеспечивают защиты от внешних механических воздействий рабочие элементы устройства для нагнетания воздуха.

Привод турбины бензинового мотора осуществляется за счёт подачи отработанного газа энергия которого заставляет ротор вращать лопасти. Сложного в конструкции и работе ничего нет всё понятно и достаточно просто.

При запуске бензинового мотора отработанные газы и цилиндров мотора направляются  прямиком в турбину. Они приводят в движение ротор, отдавая ему свою энергию. Далее, через приёмную трубу они поступают в глушитель и выводятся в окружающую среду.

Вал ротора раскручивает колесо компрессора и лопаточное колесо. Они захватывают воздух из окружающей среды, поступающий через воздушный фильтр мотора. Он принудительно подаётся в цилиндры двигателя. Компрессор турбины может повышать давление воздуха до 80%.

Работа турбины бензинового мотора позволяет обогащённую кислородом топливно-воздушную смесь наполнять цилиндры в большом количестве. Объём мотора остаётся неизменным, но его мощность существенно возрастает. В среднем использование турбины даёт возможность увеличить мощность силовой установки машины на 20-30%.

Функция турбины, настройка

Функция турбокомпрессора заключается в том, чтобы увеличивать выходную мощность и крутящий момент двигателя. Благодаря турбине производители могут уменьшать количество рабочих цилиндров в двигателе без снижения мощности и крутящего момента.

Также все чаще стали выпускаться дизельные двигатели с двумя турбинами (Bi-Turbo), что позволяет производителям не только добиваться потрясающий мощности от дизельных автомобилей, но снижать уровень вредных веществ в выхлопе до рекордных значений.

Недавно также стали появляться турбины, которые могут работать, как от электричества, так и традиционно от газа, поступающего из выхлопной системы. Благодаря этому инженеры добились максимальной мощности и крутящего момента при небольших оборотах двигателя.

Через турбину уходит масло

Мы выше писали о том, что через турбокомпрессор может уходить масло, что сопровождается понижением его уровня в ДВС и сизым дымком из выхлопной трубы. На некоторых моделях автомобилей допускается потеря масла от замены до замены в пределах 200-300 гр. Если этот объем превышен, пора задаться вопросом исправности турбины и двигателя.

Существует несколько базовых причин, которые провоцируют потерю масла через турбокомпрессор:

• отсутствует нормальный приток воздуха к турбине;
• нарушение работы маслоотвода, создающее препятствие для циркуляции;
• неправильное или излишне агрессивное использование турбокомпрессора.

Принцип работы турбины

Отработавшие газы из коллекторного устройства подвергаются закручиванию и набирают скорость. Внутри имеется роторная часть с лепестками, которые вращаются от движения газа. Вследствие этого роторный элемент передает крутящий момент на крыльчатку, которая вбирает воздушные массы из фильтра и передает их в коллекторную часть впускного типа:

Так как подаваемый воздух отличается высокой температурой, в промежутке между коллекторной частью и турбинным нагревателем монтируется интеркулер.

Своим принципиальным устройством элемент напоминает воздушный охладительный радиатор. Смазка в турбину подается из общей масляной системы, создавая при этом добавочное охлаждение:

Как работает турбонаддув в машине

Энергия отработанных выхлопных газов в двигателе направляется на турбинное колесо нагнетателя, которое под воздействием газов вращается в своем корпусе, имеющем особую форму для улучшения кинематики прохождения выхлопных газов.

Температура здесь весьма высока, а потому корпус и сам ротор турбины вместе с ее крыльчаткой выполняются из жаропрочных сплавов, способных выдерживать длительное высокотемпературное воздействие. Также в последнее время для этих целей используются керамические композиты.

Компрессорное колесо, вращаемое за счет энергии турбины, осуществляет всасывание воздуха, его сжатие и последующее нагнетание в цилиндры силового агрегата. При этом вращение компрессорного колеса также производится в отдельной камере, куда попадает воздух после прохождения через воздухозаборник и фильтр.

Видео — для чего нужен турбокомпрессор и как он работает:

Как турбинное, так и компрессорные колеса, как уже говорилось выше, жестко закрепляются на роторном валу. При этом вращение вала производится с помощью подшипников скольжения, которые смазываются моторным маслом из основной системы смазки двигателя.

Подача масла к подшипникам производится по каналам, которые располагаются непосредственно в корпусе каждого подшипника. Для того, чтобы герметизировать вал от попадания масла внутрь системы, используются специальные уплотнительные кольца из жаростойкой резины.

Безусловно, основной конструктивной сложностью для инженеров при проектировании турбонагнетателей является организация их эффективного охлаждения. Для этого в некоторых бензиновых моторах, где тепловые нагрузки наиболее высоки, нередко применяется жидкостной охлаждение нагнетателя. При этом корпус, в котором расположены подшипники, включается в двухконтурную систему охлаждения всего силового агрегата.

Еще одним важным элементом системы турбонаддува является интеркулер. Его предназначением выступает охлаждение поступающего воздуха. Наверняка многие из читателей этого материала зададутся вопросом о том, зачем охлаждать «забортный» воздух, если его температура и так невелика?

Ответ кроется в физике газов. Охлажденный воздух увеличивает свою плотность и, как результат, возрастает его давление. При этом конструктивно интеркулер представляет собой воздушный либо жидкостный радиатор. Проходя через него, воздух снижает температуру и увеличивает свою плотность.

Важной деталью системы турбонаддува автомобиля выступает регулятор давления наддува, представляющий собой перепускной клапан. Он применяется с целью ограничить энергию отработавших газов двигателя и направляет их часть в сторону от колеса турбины, что позволяет регулировать давление наддува

Привод клапана может быть пневматическим или электрическим, а его срабатывание осуществляется за счет сигналов, получаемых от датчика давления наддува, которые обрабатываются блоком управления двигателем автомобиля. Именно электронный блок управления (ЭБУ) подает сигналы на открытие или закрытие клапана в зависимости от данных, получаемых датчиком давления.

Помимо клапана, регулирующего давление наддува, в воздушном тракте непосредственно после компрессора (где давление максимально) может монтироваться предохранительный клапан. Целью его использования является защита системы от скачков давления воздуха, которые могут быть в случае резкого перекрытия дроссельной заслонки двигателя.

Избыточное давление, возникающее в системе, стравливается в атмосферу с помощью так называемого блуофф-клапана, либо направляется на вход в компрессор клапаном типа bypass.

Турбины для двигателей Deutz

Для более ясного представления о том, как работает турбина в автомобиле, прежде всего необходимо ознакомится с принципом работы двигателя внутреннего сгорания. Сегодня, основная масса грузовых и легковых автомобилей оснащаются 4-х тактными силовыми агрегатами, работа которых контролируется впускными и выпускными клапанами.

Каждый из рабочих циклов такого двигателя состоит из 4 тактов, при которых коленвал делает 2 полных оборота

Впуск — при этом такте осуществляется движение поршня вниз, при этом в камеру сгорания поступает смесь топлива и воздуха (если это бензиновый двигатель) или только воздуха в случае если это дизельный агрегат.

Компрессия — при этом такте происходит сжатие горючей смеси.

Расширение — на этом этапе происходит воспламенение горючей смеси при помощи искры, вырабатываемой свечами. В случае с дизельным двигателем, воспламенение осуществляется произвольно под действием высокого давления впрыска.

Выпуск — поршень двигается вверх, при этом освобождаются выхлопные газы.

Такой принцип работы двигателя определяет следующие способы повышения его эффективности:

— Установка турбонаддува — Увеличение рабочего объёма двигателя — Увеличение числа оборотов коленчатого вала двигателя

Увеличение рабочего объёма двигателя

Увеличение объёма двигателя возможно двумя путями: либо увеличением объема камер сгорания, либо — увеличением количества цилиндров в силовом агрегате. Однако такой способ повышения мощности не совсем оправдан, так как имеет ряд недостатков, среди которых: повышенный расход топлива.

Увеличение числа оборотов коленчатого вала двигателя

Еще один возможный способ повышения производительности двигателя заключается в увеличении числа оборотов коленчатого вала. Это достигается путем увеличения количества ходов поршня за единицу времени. Но использование такого способа имеет жесткие ограничения, которые обусловлены техническими возможностями двигателя. Кроме этого, такая модернизация приводит к падению эффективности работы силового агрегата из-за потерь при впуске и других операциях.

Турбонаддув

В двух предыдущих способах двигатель использует воздух, который поступает благодаря собственному нагнетанию. При использовании турбокомпрессора в цилиндр поступает тот же объем воздуха но с предварительным его сжатием. Это дает возможность поступлению большего количества воздуха в цилиндр, благодаря чему появляется возможность сжигания большего объема топлива. При использовании такой технологии, мощность двигателя возрастает по отношению к количеству потребляемого топлива и объему двигателя.

Охлаждение воздуха

В процессе компрессии воздух может нагреваться вплоть до 180 С. Однако воздух имеет свойство увеличения плотности при охлаждении, что дает возможность значительно увеличить объем воздуха, попадающего в цилиндр. Кроме этого, увеличение плотности воздуха существенно снижает расход топлива и количество выбросов продуктов сгорания.

Также существует два разных типа турбонаддува: турбокомпрессор, основанный на использовании энергии выхлопных газов и турбонагнетатель с механическим приводом.

Турбонагнетатель с механическим приводом

В случае использования такого типа компрессии, воздух сжимается благодаря специальному компрессору, который работает от привода двигателя. Но такой метод имеет один большой недостаток. Все дело в том, что при использовании механического турбокомпрессора часть мощность двигателя уходит на обеспечение работы самого компрессора, по этому двигатель, оборудован таким нагнетателем, имеет больший расход топлива чем обычный двигатель такой же мощности.

Турбокомпрессор основанный на использовании энергии выхлопных газов

Такой метод основан на использовании энергии выхлопных газов, которая направлена на привод турбины. При использовании такого способа отсутствует механическое соединение с двигателем, благодаря чему потери мощности не происходит.

Основные преимущества двигателей с турбонаддувом

1) Турбодвигатель имеет меньшее показатели по расходу топлива нежели двигатель без турбины той же мощности и при прочих равных условиях.

2) Силовой агрегат с с турбонаддувом имеет заметно лучшие показатели соотношения веса двигателя к развиваемой им мощности.

3) Использование турбокомпрессора открывает новые возможности по оптимизации других параметров и характеристик двигателя, а также улучшения крутящего момента, что позволит избежать очень часто переключения передач при езде в пробках или гористой местности.

4) Турбодвигатели работают тише чем агрегаты такой же мощности без турбонаддува.

Что такое турбо-яма?

Стоит добавить, что крыльчатка турбокомпрессора способна развивать до двухсот тысяч оборотов в минуту, благодаря чему данное устройство отличается большой инерционностью или, говоря иначе, имеет «турбо-яму», которая проявляется при резком нажатии на педаль газа. В этот момент крыльчатка медленно приводится в движение, и приходится некоторое время ждать, чтобы автомобиль начал набирать скорость.

Этот эффект имеет продолжительность всего несколько секунд, но, тем не менее, он не доставляет особого удовольствия при разгоне машины. На сегодняшний день производители, так или иначе, смогли устранить эффект «турбо-ямы» путем установки двух перепускных клапанов. Один предназначен для выработанных газов, задача второго состоит в том, чтобы перепускать избыток воздуха в трубопровод турбокомпрессора из впускного коллектора.

Благодаря этой системе обороты крыльчатки при сбросе газа уменьшаются в замедленном темпе, в то время как при резком нажатии на педаль акселератора происходит поступление воздушной массы в двигатель в полном объеме.

Общая информация о газовой турбине

Газовая турбина – это установка, которая позволяет преобразовывать энергию сжатого воздуха в механическое действие. Это категория двигателей внутреннего сгорания, где газ поступает в турбину под давлением. После этого он попадает в низкое давление и при этом ускоряет движение. Поток газа примыкает к лопастям и обеспечивает хороший крутящий момент. При этом, часть энергии отдаётся. Лопасти будут сообщать движения через диски валу.

Среди главных газовых турбин можно отметить два вида:

1. Микротурбина. Чаще всего используется для систем снабжения электричеством. Это современное оборудование, которое имеет высокую точность.
2. Промышленные установки, которые часто являются элементом турбогенератора. Такие установки используются в промышленности. Область применения начинается от энергетики и заканчивается машиностроением.

Перед тем как приобретать газовые турбины, стоит рассмотреть все достоинства и недостатки. Такое устройство уже достаточно изучено, поэтому о положительных и отрицательных особенностях можно узнать без особых проблем.

Типы турбин

• Раздельный. Он имеет два сопла для каждой пары цилиндров и два входа для отработавших газов. Первое сопло предназначено для быстрого реагирования, второе служит для максимальной производительности. В конструкции есть разделенные выпускные каналы. Сделано это для предотвращения перекрытия каналов при выпуске выхлопных газов.
• Компрессор с переменным соплом. Также он известен, как турбина с изменяемой геометрией. Применяется на моторах с маркировкой TDI от «Фольксваген». Здесь в конструкции имеется 9 подвижных лопастей. Они могут регулировать поток выхлопных газов, что идут к турбине. Угол наклона лопастей – регулируемый, что позволяет согласовать давление нагнетаемого воздуха и скорость движения газов с оборотами ДВС.

Для большей производительности на автомобиль может быть установлено два компрессора. Такие системы получили маркировку «Твин-турбо».

Устанавливаются данные механизмы последовательно. При этом первая турбина работает на низких оборотах, а вторая на высоких. На V-образных моторах нагнетатели устанавливаются параллельно (на каждый ряд по одной турбине). Как показывает практика, установка двух небольших компрессоров значительно эффективнее, чем применение одного, но большого.

Роль интеркулера

Часто вместе с ремонтом турбины осуществляется диагностика и обслуживание интеркулера, или дополнительного радиатора. Что это за элемент, и какую роль он играет?

Тут опять придется вернуться к теории. Из физики мы знаем, что горячий воздух имеет наименьшую плотность, а охлажденный – наибольшую. Как мы помним, турбине нужно нагнетать максимальное количество воздуха при существующих условиях в двигатель. Получается, что для её эффективной работы требуется именно охлажденный воздух, имеющий максимальную плотность.

И подачу охлажденного воздуха обеспечивает непосредственно интеркулер, или дополнительный радиатор.

Устройство и особенности турбины

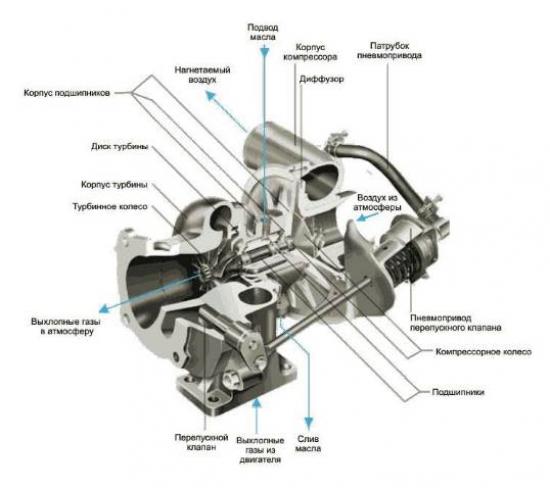

Агрегат состоит из двух устройств — турбины и компрессора. Задача первой преобразовывать энергию выхлопных газов, а второго — подавать сжатый воздух в цилиндры. «Крыльчатки» — главные составляющие части этой системы, представляют собой два лопастных колеса (компрессорное и турбинное).

По своей сути компрессор — это насос, его единственная задача заключается в подаче сжатых атмосферных воздушных масс в цилиндры. Кислород необходим для сжигания топлива, чем больше его поступит, тем больше силовой агрегат сможет сжечь. В результате это приводит к значительному увеличению мощности движка без физического увеличения объёма или количества цилиндров. Система турбонаддува состоит из следующих компонентов:

• корпус компрессора;
• корпус турбины;
• корпус подшипников;
• компрессорное колесо;
• турбинное колесо;
• ось или вал ротора.

В турбонаддуве основным элементом выступает ротор, который защищается корпусом и крепится к специальной оси. И сам ротор, и корпус турбины изготавливаются из термостойких сплавов — это необходимо из-за того, что они находятся в постоянном контакте с газами высокой температуры.

Ротор и крыльчатка вращаются в разных направлениях с большой скоростью — такое решение обеспечивает их плотный прижим друг к другу. Принцип работы в следующем:

1. Отработанные газы поступают в выпускной коллектор.
2. Затем — в специальный канал, расположенный в корпусе нагнетателя, который выполнен в форме улитки.
3. В «улитке» газы разгоняются до большой скорости и подаются на ротор.

Благодаря такому принципу и обеспечиваются вращение турбины. Что касается оси турбонагнетателя, то она крепится на специальных подшипниках скольжения и смазывается за счёт поступления жидкости из моторного отсека. Утечка смазочной жидкости предотвращается благодаря наличию прокладки и уплотнительным кольцам. Кроме того, дополнительную герметизацию обеспечивают смешанные и отдельные потоки отработанных газов и воздуха. Такое технологическое решение не обеспечивает гарантии в 100%, что выхлоп не попадёт в сжатый воздух, однако система этого и не требует.

Принцип работы турбонаддува

Принцип работы турбонаддува достаточно прост. Выхлопные газы, которые выбрасывает двигатель, попадают на турбину и придают ей вращение. Турбина, в свою очередь, передаёт крутящий момент компрессору, он засасывает воздух и сжимает его. После этого сжатый воздух направляется в цилиндры двигателя. Опционально в эту схему вносится промежуточный охладитель воздуха — интеркулер. Он снижает температуру сжатого компрессором воздуха, соответственно уменьшая его объём. Это избавляет от неприятных эффектов вроде детонации, и повышает общую эффективность системы.

Смысл закачивания дополнительного воздуха становится ясен, если вспомнить принцип работы двигателя внутреннего сгорания. В его цилиндрах сгорает топливо-воздушная смесь, этот процесс толкает поршень, который проворачивает коленвал

Но, для эффективного сгорания смеси важно соблюдать правильное соотношение топлива и воздуха, поэтому нельзя повысить мощность просто добавив в смесь больше топлива. Вместе с увеличением количества топлива нужно увеличивать и количество воздуха

Это можно сделать увеличив объём цилиндра, чтобы в него помещалось побольше воздуха. Но можно пойти другим путём — повысить плотность воздуха, загоняемого в цилиндры. Тогда с той же единицы рабочего объёма двигателя можно снимать ощутимо большую мощность. Хороший пример — спорткары, где каждый литр объёма может выдавать более 150 л.с. Конечно, помимо турбонаддува там используют ещё массу ухищрений. Но вполне реально получить 105-115 л.с. на литр с помощью одного только турбирования.

Установка наддува

Итак, если вы решили установить турбонаддув своими руками, проводить процедуру нужно в следующем порядке:

Начнем с того, что купленный комплект нагнетателя следует тщательно осмотреть на предмет вмятин, трещин и других дефектов Кроме того, нужно уделить внимание отверстию для подачи масла – внутри не должно быть грязи, пыли и прочих посторонних предметов. После этого можно приступить к заправке турбины маслом

Очень важно ответственно подойти к выбору масла, ведь от этого в значительной степени зависят эксплуатационные характеристики наддува

Масло в отверстие заливается до самого верха, можно прокачать его ручным насосом, для наилучшего распределения внутри турбины Если в процессе услышите шипение – не стоит пугаться, это нормальное явление. Мероприятие повторяется несколько раз. Поле этого все масло нужно вылить из устройства. Монтируя турбину на двигатель нужно расположить ее таким образом, чтобы масло могло свободно сливаться через маслоподающее отверстие. Чтобы турбину было удобнее устанавливать лучше демонтировать теплоэкран, выпускной коллектор, а также генератор

Очень важно ответственно подойти к выбору масла, ведь от этого в значительной степени зависят эксплуатационные характеристики наддува. Масло в отверстие заливается до самого верха, можно прокачать его ручным насосом, для наилучшего распределения внутри турбины Если в процессе услышите шипение – не стоит пугаться, это нормальное явление

Мероприятие повторяется несколько раз. Поле этого все масло нужно вылить из устройства. Монтируя турбину на двигатель нужно расположить ее таким образом, чтобы масло могло свободно сливаться через маслоподающее отверстие. Чтобы турбину было удобнее устанавливать лучше демонтировать теплоэкран, выпускной коллектор, а также генератор

Потом необходимо слить всю охлаждающую жидкость из системы. Сливаем все масло. В блоке мотора высверливается отверстие, в которое на герметик устанавливается фитинг. После этого удаляем датчик температуры масла. Устанавливаем адаптер, через который масло будет подаваться в турбину. Далее возвращается на место теплозащитный экран, монтируется турбина и впускной коллектор. Фитинг и турбина соединяются шлангом, монтируется перепускной клапан. На завершающем этапе устанавливаем интеркуллер и впускной пайпинг.

8-клапанный мотор ВАЗ с установленным турбонаддувом

Когда процесс монтажа закончен можно переходить к тестированию системы на работоспособность. Снимаем с цилиндров высоковольтные провода и прокручиваем мотор стартером. Если при этом давление масла в норме (гаснет лампа-индикатор на приборной панели), значит система работает нормально и можно запускать мотор. Первый раз двигателю нужно дать поработать минут 15 на холостых.

Как работает турбина

Турбина состоит из двух частей:

1. Холодная – всасывает и раскручивает впускной воздух,
2. Горячая – раскручивается воздух посредством движения выхлопных газов.

В турбине установлен картридж с лопастями, которые от движения воздуха раскручиваются вплоть до 150 000 оборотов в минуту, создавая давление. Вращаются лопасти на подшипниках, а за смазывание и охлаждение отвечает подача масла с двигателя.

Так как при резком повышении давления воздух сильно нагревается, был изобретен интеркуллер, охлаждающий воздух до нужной температуры.

Во впускной магистрали установлен клапан, отвечающий за сброс избыточного давления впускного воздуха (Blow off), а также вестгейт, ограничивающий количество отработанных газов, попадающих в турбину, что позволяет избежать резкого роста повышения оборотов крыльчатки (простыми словами-ограничитель).

Работа турбины крайне проста: в горячую часть турбины попадают отработанные газы и раскручивают крыльчатку. В холодной части раскрученная крыльчатка всасывает большое количество воздуха, который проходит через интеркулер, и в охлажденном состоянии попадает в цилиндры. После того, как отработанные газы раскрутили турбину, они идут далее по выпускной магистрали.

Подведем итоги

Как видим, давно минули те времена, когда рядовому автолюбителю приходилось ломать голову над вопросом установки ГБО на свой автомобиль, перелопачивая при этом массу противоречивой информации. Опыт показывает, что «газу быть», а существующие инсинуации на эту тему, на самом деле, имеют единственную основу – это неудовлетворительная квалификация специалистов сервисных центров по монтажу газобаллонного оборудования. На сегодня, к счастью, в большинстве крупных городов эта проблема решена, хотя это не отменяет необходимости серьезно отнестись к выбору фирмы, которая возьмется газифицировать ваш автомобиль – вы же выбираете СТО для ремонта и обслуживания ходовой и двигателя? Здесь ситуация та же.
