Как легко и просто поменять прикуриватель на любимой «десятке»?

Что делать, если не работает прикуриватель на «Классике» — ВАЗ 2107

Прикуриватель – электрическое устройство в автомобиле, предназначенное для прикуривания сигарет. В современном автомобиле функции электроприкуривателя значительно расширены — его стали использовать для подключения регистратора, устройств зарядки аккумулятора и телефонов, насоса для подкачки шин, автомобильного пылесоса и даже видеоплеера. Устройство приобрело такую значимость для пользователей, что сегодня трудно представить без него автомобиль.

READ Как подключить диск сата 2 к разъему сата 3

И хотя конструкция электроприкуривателя не сложная, порой он доставляет немало хлопот, а иногда и «дает крепко прикурить» автомобилистам. Нарушения в электросети не только приводят к выходу из строя прикуривателя, хлопотам по его замене, но и при определенных условиях к замыканию электропроводки. Так что есть достаточно поводов, чтобы обсудить тему ремонта и замены автомобильного прикуривателя.

Поиск неисправности

Если не работает прикуриватель ВАЗ 2110, вы можете сдать ваше транспортное средство в ремонт. Но исправить поломку самостоятельно гораздо дешевле. Перед исправлением поломок, необходимо учитывать, что может потребоваться замена детали.

Если вентилятор не работает, то проблема в перегоревшем предохранителе и его надо поменять.

Замена происходит в таком порядке:

• Сначала произведем демонтаж крышки монтажного блока. Сделать это довольно просто, достаточно нажать на защелку;
• Пинцетом производится замена предохранителя.

Если вентилятор работает, то электрический предохранитель исправен, и его замена не требуется. Поэтому необходим ремонт другой детали.  Неисправность надлежит искать в проводах, соединяющих монтажный блок с прикуривателем. В этом случае проверьте работу всей электрической цепи и контактов. Проверьте электрическую цепь на наличие коротких замыканий, а также обрывов проводов.

При проведении такой проверки помните о технике безопасности, наденьте резиновые перчатки. Возможно, при проверке вам будут необходимы различные инструменты, такие как пинцет, изоляция, нож. Об этом позаботьтесь перед началом самого ремонта.

Инструкция

Если определили, что для устранения проблемы необходимо снимать прикуриватель, то следует приступить к этой работе. Делается это в следующем порядке:

• Для начала снимите минусовую клемму с аккумулятора. Вы будете работать с электрикой, поэтому нужно максимально избежать короткого замыкания;
• С центрального тоннеля открутите 2 винта, которые расположены возле приборной панели;
• Открутите боковые панели центрального тоннеля. Они закрепляются на саморезах, делать это нужно с двух сторон;
• Отключаются колодки, питающие его и подсветку;
• Найдите под рычагом ручника декоративную накладку. Подденьте ее с помощью шлицевой отвертки;
• Далее снимите чехол с рычага переключения передач;
• Возле рычага скоростей найдите винт, открутите его крестовой отверткой;
• Снимите весь центральный тоннель, он крепится на 2 саморезах;
• Вытащите патрон прикуривателя. Вместе с ним достается и экран лампочки;
• Найдите и отожмите защелку прикуривателя. В итоге она должна немного отъехать вперед, и выйти из зацепления с корпусом;
• Вытащите сам прикуриватель;
• Сожмите защелки на световоде. Они легко сжимаются, и в результате прикуриватель отсоединяется от световодной панели.

На этом работа завершена. Остается только установить новый прибор на место. Это производится в обратном порядке.

Существует несколько способов продлить жизнь новому прикуривателю. Если не следовать этим советам, то менять это приспособление вы будете регулярно. Вот самые важные моменты:

• Самое главное не допускать превышение потребляемого тока. В случае, когда вы подключаете к прикуривателю тройники, вероятнее всего вы его просто испортите. Прикуриватель не рассчитан на такие нагрузки. Никогда не подключайте к нему сразу несколько приборов одновременно;
• Также стоит тщательно подбирать предохранители. Они только на вид полностью одинаковы. На самом деле у разных производителей они могут несколько отличаться. А ведь даже отличие в половину ампера может оказаться критичным. Поэтому, приобретайте предохранители, только проверенных марок;
• Если сгорел предохранитель, стоит проверить всю проводку, которая его касается. Часто она также повреждается, впоследствии она может оказать влияние на работу прикуривателя, или же вызвать повторное перегорание предохранителя.

Как видите, проблемы с прикуривателем хоть и не часто, но встречаются. Поэтому, нужно знать, как правильно проводить диагностику, а также каким образом лучше избегать проблем. Знание, как снять прикуриватель на ВАЗ 2110 и 2112 упростит вам задачу в случае, когда необходимо поменять неисправный прибор. Несмотря на то, что этот ремонт один из самых простых, тут тоже есть свои особенности, которые стоит учитывать. В противном случае, вы потеряете много времени, и можете поломать другие элементы конструкции. Выполняя работу будьте предельно внимательны и аккуратны.

Может сгорел предохранитель?

Перед тем, как вытащить и заменить прикуриватель ВАЗ 2110, следует проверить исправность защитного элемента. Это достаточно распространенная поломка. Автомобильная цепь на данном участке защищена предохранителем, номиналом 25 ампер. Это значит, что в гнездо не могут подключаться приборы, суммарной мощностью больше 300 Вт (12 вольт*25 ампер =300 ватт).

В противном случае предохранитель на ВАЗ 2110 перегорает. Намеком, что «сдался» именно он, служит выход из строя вентилятора отопителя. Если прибор не работает, следует провести замену предохранителя. Расположение монтажного блока – слева от рулевой колонки, за декоративной накладкой панели.

Чтобы удобнее было вытаскивать предохранитель, следует взять пинцет. Менять необходимо деталь с индексом F-18. Номинал предохранителя – 25 ампер. Запрещается ставить детали, рассчитанные на большую силу тока. Неподходящий предохранитель может привести к возникновению короткого замыкания, повреждению кабелей проводки, пожару.

Расположение предохранителей на схеме для ВАЗ 2110

Основной блок расположен за защитной крышкой, закрывающей его от попадания влаги, пыли и грязи. Место расположения – возле левой ноги снизу приборки. Здесь сосредоточены основные предохранители и плавкие вставки автомобиля. Консоль контролирует большую часть электрооборудования авто.

Какой предохранитель отвечает за прикуриватель

В схеме автомобиля имеется ряд плавких вставок, отвечающих за защиту бортовых цепей. За устройство прикуривателя отвечает вставка F18. Предохранитель имеет номинальный предел 25 Ампер. В основном блоке предохранителей деталь найти достаточно просто. Она расположена в нижнем ряду, третья справа.

Перегорел плавкий предохранитель

Когда происходит такая поломка – вся система перестает работать. Любые манипуляции автолюбителя остаются без реакции и ответа. Если вставка сгорает, следует проверить магистрали и контакты на предмет короткого замыкания. Только после устранения поломки можно менять предохранитель ВАЗ 2110.

Замена предохранителя

Чтобы поменять перегоревший элемент следует выполнить простую процедуру:

• найти требуемую вставку;
• аккуратно вынуть поврежденную деталь из гнезда;
• осмотреть гнездо на предмет повреждений, подгораний;
• вставить новый предохранитель в посадочное место.

Как снять прикуриватель ВАЗ 2110 Замена прикуривателя на ВАЗ 2110 своими руками

Снятие и установка топливной рампы и регулятора топлива Ваз 2110, Ваз 2111, Ваз 2112, Лада ДесяткаСнятие и установка топливной рампы и регулятора Ваз топлива 2110, Ваз 2111, Ваз Лада, 2112 Десятка

Как снять прикуриватель ВАЗ 2110? Замена прикуривателя на ВАЗ 2110 своими руками

Автомобильный прикуриватель, пожалуй, есть в каждом без исключения автомобиля, и если раньше в нем нуждались исключительно курильщики, то сегодня прикуриватель это еще и розетка для зарядки мобильных, питание для навигатора, видеорегистратора, fm-модулятора, автомобильного компрессора, холодильника и прочей электроники.

Как вы понимаете, прожить современному автомобилисту без такой полезной с любой стороны штуки просто нереально, поэтому неудивительно, что в Интернете вопрос как снять прикуриватель или как заменить прикуриватель пользуется такой популярностью.

Сегодня я попытаюсь ответить на ваши вопросы, я расскажу о том, как проверить прикуриватель в случае если он не работает, а также о том как снять и заменить прикуриватель в домашних условиях.

Умирают прикуриватели чаще всего у тех, кто использует его не по назначению, то есть не прикуривают, а подключают к нему кучу различных приборов перечисленных выше, которые потребляют много тока. Электрическая схема прикуривателя довольно проста и примитивна, прикуриватель соединяется с АКБ напрямую через монтажный блок. Организовано это именно так ввиду того, что при включении прикуривателя он потребляет большой ток. Похожая картина с автомобильным стартером, он, как вы знаете, тоже запитан напрямую от аккумулятора по той же причине.

Как проверить прикуриватель?

1. Когда прикуриватель вышел из строя первым принято проверять предохранитель, он расположен в блоке предохранителей и обозначен надписью F18 или соответствующей пиктограмкой. Максимально допустимая сила тока, которую способен пропустить через себя предохранитель равна — 25 ампер не более.

1. Проверить прикуриватель можно и другим способом — попробуйте включить вентилятор отопителя. Вы спросите, а где связь? Отвечаю — дело в том, что вентилятор и прикуриватель «висят» на одном предохранителе, следовательно если проблема заключается в предохранителе, то и вентилятор работать не будет. Если же у вас вентилятор функционирует, значит предохранитель F18 здесь абсолютно не причем, и неисправность, скорее всего, кроется в проводке, которая идет от блока предохранителей к прикуривателю. Однако перед тем как приступать к снятию прикуривателя, советую проверить предохранитель F6, в редких случаях этот предохранитель может влиять на работу прикуривателя. Если он перегорел прикуриватель может перестать работать.

Как снять прикуриватель ВАЗ 2110? Замена прикуривателя на ВАЗ 2110 в домашних условиях

1. Для начала отключаем “минус” от аккумулятора.
2. Далее снимаем обшивку тоннеля пола в салоне, для этого используем отвертку, с ее помощью поочередно выкручиваем все крепежные болты, сначала справа, а после и слева.
3. После того как у вас образуется свободный доступ к прикуривателю извлеките его патрон, и сквозь отверстие в облицовке при помощи отвертки протолкните разъемы с проводами прикуривателя и лампочки подсветки.
4. Далее достаем экран лампочки, аккуратно сжимаем края и достаем, при этом наблюдая за тем, чтобы все фиксаторы лампочки вышли из посадочных прорезей.
5. При помощи отвертки нужно надавить на защелку прикуривателя, затем вывести его из зацепа со светодиодом. И только теперь можно смело вытягивать гнездо прикуривателя из облицовки наружу.
6. Дальше выполняем ремонт прикуривателя или полную его замену.
7. После замены проверьте его работу. Вы должны понимать, что в случае с нагревающейся спиралью прикуривателя она должна нагреваться примерно за 20-25 секунд, затем должен произойти автоматический отскок с характерным щелчком, после чего вы можете прикурить. Если этого не происходит потребуется регулировка. Регулируется прикуриватель посредством подгибания или разгибания контактов на корпусе прикуривателя.

Причины, по которым не работает прикуриватель в автомобиле ВАЗ-2110

У любой неисправности обязательно есть какое-то объяснение. Иными словами, для того, чтобы устранить проблему, сперва следует найти спровоцировавшую ее возникновение причину. В случае с прикуривателем, это не должно вызвать каких-то затруднений. Его устройство достаточно простое, поэтому разобраться в нем для водителя не составит особого труда. Иными словами, для выявления проблемы и ее устранения не нужно ехать на сервис – все вполне можно сделать и своими силами.

Электрическая схема прикуривателя также довольно простая. По сути, он соединяется напрямую с аккумуляторной батареей, а если говорить точнее, то через монтажный блок.

Такая конструкция вполне обоснована, и она учитывает особенности эксплуатации данного устройства. Все дело в том, что когда прикуриватель включается в работу, то через него идет ток достаточно большой силы. Здесь впору привести аналогию со стартером.

Если прикуриватель перестал работать, то причиной этому могут быть несколько причин:

• предохранитель;
• провода;
• неисправность самого устройства.

Давайте рассмотрим их немного детальнее. Первым делом при неисправности прикуривателя следует проверить целостность предохранителя. Вообще, при поиске причин лучше всего идти по пути от простого к сложному. Нужный нам в данном случае предохранитель находится в монтажном блоке. Узнать его можно по маркировке – соответствующему изображению F18. Кстати, на электрической схеме «десятки» он обозначен точно так же. Сила тока, который проходит через данный предохранитель, не должна превышать отметку 25 ампер.

Впрочем, есть еще более простой способ. В данном случае даже не потребуется открывать монтажный блок и осматривать предохранитель. Достаточно будет обыкновенно попробовать включить зажигание и запустить вентилятор отопительной системы. Это действительно наиболее простой вариант проверки. Все дело в том, что вентилятор и прикуриватель «посажены» на один и тот же предохранитель – вышеупомянутый F18. Соответственно, при выходе его из строя ни одно из этих устройств работать не будет.

Решается проблема просто. Открываем монтажный блок и меняем неисправный предохранитель. Для того чтобы было более удобно проделывать данную операцию, конструкторы предусмотрели пинцет. Он находится внутри монтажного блока, и с его помощью действительно гораздо удобнее манипулировать столь тонким предметом, как предохранитель. Осталось только лишь проверить работу прикуривателя, и, если все в порядке, закрыть монтажный блок.

Однако предохранитель далеко не всегда является причиной неисправности. Если он в полном порядке, значит, проблему следует поискать в проводах, которые соединяют монтажный блок и прикуриватель. Возможно, где-то произошел обрыв. Как устранить данную проблему, объяснять, наверное, не нужно. Только не забудьте потом тщательно заизолировать восстановленный провод.

Однако причина может быть еще более серьезной – речь идет о поломке самого прикуривателя. Впрочем, перед тем как начинать разбирать устройство, осмотрите еще и предохранитель F6. Все дело в том, что он при перегорании также может спровоцировать отказ в работе прикуривателя. Если же предохранитель в порядке, то иного выхода, кроме как разборка прикуривателя, уже не будет.

Стоит отметить один момент. В подавляющем большинстве случаев прикуриватель выходит из строя по вине самих автолюбителей, подключающие в его гнездо устройства, потребляющие ток достаточно мощной силы. Одним из примеров здесь является мощный автомобильный электронасос. Если же пользоваться гнездом прикуривателя аккуратно и строго в соответствии с требованиями производителя, то у вас вряд ли возникнут какие-то проблемы с данным устройством.

Часто прикуриватель используется как розетка, поэтому выход его из строя влечет отключение подключенных через него дополнительных устройств. В статье Вы найдете ряд причин, почему перестал работать прикуриватель ВАЗ 2110.

Замена прикуривателя в сборе

Основной неисправностью прикуривателя на ВАЗ 2110-2112 является не сама личинка, так называемая, а именно весь механизм в сборе. Поэтому сегодня в этой статье мы и будем рассматривать именно замену конструкции в сборе.

Сразу стоит отметить, что кроме крестовой отвертки нам больше ничего не понадобится.

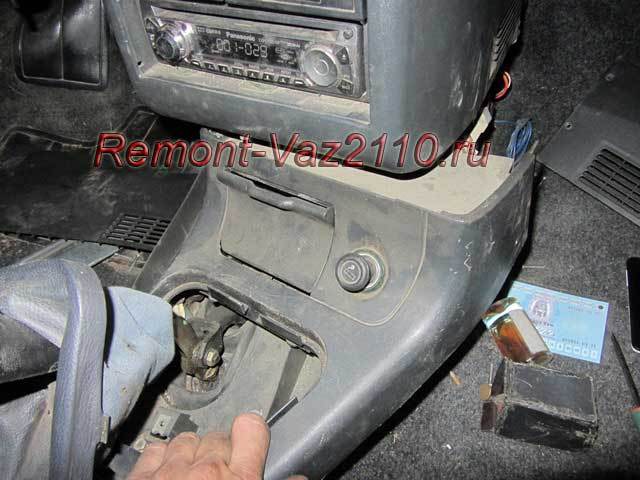

Первым делом откручиваем два самореза крепления тоннеля пола с обеих сторон:

Второй саморез находится с обратной стороны. После этого откручиваем и снимаем боковые защитные накладки у ног водителя и переднего пассажира, и затем немного смещаем в сторону тоннель пола:

Если смотреть на всю эту конструкцию с внутренней стороны, то все это выглядит следующим образом:

Теперь нам необходимо отсоединить лампу подсветки прикуривателя, которая крепится на металлическом корпусе. Ее можно просто сдернуть рукой, приложив минимальное усилие:

Далее отсоединяем провода питания от прикуривателя — 2 штекера , которые показаны на фото ниже:

И после этого с обратной стороны надавливаем на корпус, тем самым извлекая весь прикуриватель в сборе из своего посадочного места.

Установку производим в обратной последовательности.

Ремонт прикуривателя ВАЗ 2111

Если процесс демонтажа показался слишком сложным, то есть более простой способ. Снять прикуриватель с десятки можно без разборки передней панели.

1. Извлечь накладки нижней части тоннеля.
2. Найти фишку подключения, разъединить разъемы.
3. Засунуть палец в гнездо устройства.
4. Пинцетом зацепить металлическую часть и тянуть ее, чтобы снять. Желательно не применять грубую силу для демонтажа. Если элемент не выходит, то следует тянуть поочередно за каждую сторону, чтобы извлечь.
5. Осуществить полный демонтаж патрона не позволят провода, заведенные в разъемы фишки. Поэтому следует подогнуть контакты внутри нее и вынуть провода из пластикового разъема. Далее вытягивать элемент, чтобы снять и заменить его новым.
6. После демонтажа к детали паяльником припаиваются провода.
7. Затем осуществляется сборка в обратном порядке.

Пошаговая инструкция по снятию прикуривателя ВАЗ 2112 без разборки тоннеля показана в видео.

Прикуриватель ВАЗ 2110: поломки, замена и ремонт

Сегодня прикуриватель является неотъемлемой частью каждого автомобиля, где прикуриватель ваз 2110 будет не исключением. В прошлом столетии он требовался лишь как очевидный способ прикурить сигарету и им пользовались по большей части курильщики, но канули в лету те времена. В нынешнее время — это отличный способ подзарядить телефон или подключить навигатор а, то и целый видеорегистратор и другую электротехнику вместо того, чтобы использовать прикуриватель ваз 2110 по его прямому назначению.

Прикуриватель ВАЗ 2110

Диагностика устройства

Как бы иронично не звучало, но в большинстве своем прикуриватель ваз 2110, ломается вследствие эксплуатации не по прямому назначению, в частности, владельцы автомобилей начинают подключать различные виды электроники, которые в свою очередь потребляют большие объемы электрического тока. Любой электрик скажет, что как бы там не звучало, но на деле электрическая схема довольно проста и прикуриватель ваз 2112 не требует особых навыков.

Замена прикуривателя ВАЗ 2110

Казалось бы, что там может помешать присоединить АКБ с помощью монтажного блока. Все бы хорошо, но загвоздка состоит в том, что опять получаем большие затраты энергии тока. Картинно, может напомнить автомобильный стартер ваз 2112 или 2110, где аналогично питание происходит напрямик от аккумулятора.

Шаг первый. Если устройство не работает в модели 2112 или 2110, то лучше начинать с диагностики предохранителя; в ряде случаев данный механизм отвечает за сохранность и благополучную работу изделия. Расположен предохранитель внутри блока среди своих «собратьев» предохранителей с обозначающей маркировкой или бывает еще пиктограмма с надписью — «F18».

Диагностика предохранителей ВАЗ

В соответствии с сертификацией производителя предохранителей максимальная сила тока не должна достигать 20-25 ампер в данном типе вставок. Если было больше, придется искать замену.

Шаг второй. Существует простой способ проверки, который потребует включить вентилятор печки (отопителя). Наверняка знатоки зададутся вопросом, вроде: «Зачем?». Все просто, в отечественных автомобилях, как ни крути, а по стандартной схеме вентилятор отопителя и прикуриватель присоединены к одному предохранителю и если вина всецело лежит на предохранителе, то вентилятор работать не будет.

Если же все наоборот и вентилятор исправно крутится, то предохранитель отпадает и нужно хорошенько перебрать проводку в блоке с предохранителями. Но, чтобы не спешить, следует также взглянуть на еще один предохранитель, о котором владельцы либо забывают, либо вовсе не знают о нем — это «F6». Часто когда прикуриватель выходит из строя эта вставка является всему виной.

Ремонт прикуривателя Ваз 2110

Ремонт прикуривателя ВАЗ 2110

После приготовления всего набора инструментов можно приступать:

— отсоединяем минусовую клемму от блока аккумулятора, тоже самое касается там, где предстоит ремонт прикуривателя ваз 2110; — убираем заграждающую к месту проводки обшивку поверхности пола с помощью отвертки и выкручиваем крепления вначале справа, потом слева; — как только появился освободившийся горизонт к месту прикуривателя, сразу же достаем оттуда патрон с помощью той же отвертки, проталкиваем проводку, светодиодные лампы подсветки прикуривателя; — затем, извлекаем и аккуратно сжимаем края экрана лампочки, попеременно обращая внимание на то, чтобы все до единого фиксатора от лампочки вышли из своих прорезей;

— берем снова отвертку и слегка нажимаем на крепежную защелку, которая крепит прикуриватель, и выводим из зацепа светодиода. Ну а теперь остается только вытащить гнездо устройства наружу; — теперь необходимо произвести ремонтные работы и починить прикуриватель или поменять его на новое устройство; — после всех выполненных работ нужно учесть, что максимальный нагрев устройства для использования спирали не должен превышать 20-25 секунд, после чего должен быть характерный звук щелчка и уже только потом можно пользоваться прикуривателем. Если щелчка не было стоит произвести регулировку прикуривателя с помощью подгибания, либо изгибания контактов на поверхности устройства.

Как снять и заменить прикуриватель на ВАЗ-2110

Прикуриватель в автомобиле – полезная вещь. Он может помочь прикурить сигарету тем, кто курит, а также в разъем от него можно подключать различные внешние системы. Но когда прикуриватель выходит из строя, а это случается по разным причинам, то его потребуется поменять. Но как это делать, знает не каждый.

Демонтаж тоннеля на ВАЗ-2110

Для снятия тоннеля потребуется:

1. Снять облицовки, открутив по два болта на каждой.

   Крестообразной отверткой отворачиваем винты и снимаем облицовку тоннеля.

2. Разъединить колодки на подсветку.

   С правой стороны находим и разъединяем колодки.

3. Снять накладку под ручником при помощи отвертки, поддев ее.

   Снимаем накладку под ручником.

4. Снять чехол с ручки коробки передач.

   Снимаем чехол, поддев его плоской отверткой в четырех местах.

5. Снять тоннель.

   Выворачиваем винт под чехлом ручки КПП.

   Сдвинув сиденья назад, отворачиваем винты с боков тоннеля.

   Сдвигаем сиденья вперед и отворачиваем ещё два винта.

   Вытаскиваем верхнюю часть тоннеля.

Снятие прикуривателя

Чтобы вынуть сам прикуриватель потребуется:

1. Вытащить прикуриватель из гнезда, сжав разъемы.

   Снимаем экран лампы, сжав его лапки.

2. Нажать отверткой на защелку под прикуривателем.

   Нажимаем отверткой на защелку.

   Вытаскиваем прикуриватель рукой.

3. Снять подсветку.

   Снимаем световод.

Установка прикуривателя проводится в обратном порядке.

При установке нового прикуривателя соблюдаем полярность подключения клемм.

Быстрый метод

Если смотреть на эту процедуру так, как она описана в Руководстве пользователя, то покажется работа сложной. Именно потому для многих является проблемой, как вытащить прикуриватель из гнезда без снятия самого тоннеля. Для такой манипуляции мало места и нет доступа с разных сторон к прикуривателю. Но тут есть определенные моменты, которые помогут справиться с задачей.

В гнездо прикуривателя стоит вставить палец и поддеть сам прикуриватель отверткой. Если удаться прикуриватель вынуть из гнезда, то его можно менять. Установка также проводится в обратном порядке.

Если гнездо прикуривателя болтается в отверстие, возможно получится снять его без демонтажа тоннеля.

Также при снятии тоннеля можно сделать в нем небольшое отверстие, которое поможет демонтировать прикуриватель без труда в следующий раз.

Что делать

Устранение поломок прикуривателя не занимает много времени. Однако владельцу авто нужно получить общее представление о ремонте и составить пошаговый план действий.

Самое простое решение — обращение за помощью к специалистам. Опытный сотрудник сервисного центра вернет работоспособность изделия за короткое время. При этом за такую услугу придется заплатить.

Чтобы сделать всю работу своими руками, руководствуйтесь следующей инструкцией:

Убедитесь, что предохранитель находится в правильном месте. По схеме он должен фиксироваться в общей коробке и обозначаться символом дымящейся сигареты или надписью «Cigar». При выходе из строя детали замените ее новой. Если изделие исправно и продолжает проводить ток, оцените состояние гнезда
Обратите внимание на внутреннее пространство гнезда. Возможно, оно засорилось каким-либо мусором
Чтобы вынуть сторонний предмет из гнезда, нужно применить пинцет

Однако действие нужно выполнять с особой осторожностью

Если на прикуривателе видны следы гари, потребуется купить новое изделие. При наличии распаянного провода достаточно спаять его.

Необходимые инструменты

Чтобы осуществить ремонт прикуривателя, следует подготовить такие инструменты:

1. Пинцет.
2. Отвертку (крестовую или плоскую).

Также для предстоящей работы может пригодиться фонарик, мультиметр и распечатанная схема проводов.

Как снять прикуриватель

Если вы нашли причину поломки прикуривателя и подготовили нужный инвентарь, приступайте к разборке детали. Процесс демонтажа предусматривает выполнение следующих действий:

1. Для начала нужно открыть капот и снимать минусовую клемму с АКБ.
2. Дальше необходимо разобрать облицовочную панель, чтобы получить доступ к разъему подключения гнезда.
3. Потом можно выкрутить саморезы и отсоединить колодку.
4. На следующем этапе осуществляется демонтаж металлического тубуса прикуривателя с помощью отвертки.
5. После изъятия детали необходимо отключить лампу подсветки.

Исправный элемент можно отремонтировать, а перегоревший придется заменить.

Ремонт кнопки автоприкуривателя

Нередко прибор перестает работать по причине повреждения кнопки включения.

Процесс починки не занимает много времени и осуществляется своими руками.

Ремонт головки прикуривателя

В некоторых случаях приходится выполнять частичный ремонт автоприкуривателя. Для этого элемент демонтируется по простой инструкции и проверяется на предмет наличия дефектов под корпусом. Внутри детали находится миниатюрная пластинка из слюды, которая выполняет функцию полупроводника и часто выходит из строя. Изделие нужно извлечь, отремонтировать, а потом поставить обратно.

Устройство

Автомобильный прикуриватель соединяется с аккумуляторной батареей через монтажный блок. Когда прикуриватель начинает работу, сквозь него проходит ток большой силы. Если прикуриватель в автомобиле ВАЗ 2110 не работает, то возможно проблема заключена в электрическом предохранителе.

В инструкции к автомобилю имеется монтажная схема, где под маркировкой F18 указан нужный предохранитель. Стоит он в монтажном блоке, на передней панели, слева от руля. Маркировка такая же, как на схеме, то есть F18. Допустимая сила тока, проходящего через предохранитель, не должна быть выше 25 ампер.

Предохранители в монтажном блоке. F18 — прикуриватель

Как снять прикуриватель ВАЗ 2110 быстро

Процедура снятия прикуривателя описанная в книге по ремонту автомобиля достаточно сложная, именно поэтому многих владельцев стал волновать вопрос, как вытащить прикуриватель ВАЗ 2110 без снятия тоннеля. Вся сложность заключается в том, что вытащить прикуриватель мешает экран лампы, а также отсутствие доступа к нему через окно возле левой ноги пассажира. Но есть ряд отзывов, которые говорят о том, что это возможно!

Пробуем вытащить гнездо прикуривателя, вставив в него палец и поддевая плоской отвёрткой. Если в ходе этих действий экран лампы подсветки выйдет из прорезей, то прикуриватель окажется у вас в руках. Установка прикуривателя будет осуществляется в обратном порядке. Сначала просовываем экран лампы подсветки, а затем само гнездо.

Если пришлось снимать верхнюю часть тоннеля, то можно сделать достаточное отверстие в стенке (отмечено красным), что позволит получить доступ к прикуривателю через окно в ногах пассажира.

2110, прикуриватель работает только когда включено зажигание. Должен работать независимо от положения включено или выключено зажигание. Причина в том что прикуриватель так подключен или в самом замке зажигания?

• Быстро садиться аккумулятор, ВАЗ 2110 – 9 ответов
• Перестала работать печка ВАЗ 2110 – 5 ответов
• Как восстановить проводку ВАЗ 21103? – 5 ответов
• То горят то тухнут лампочки фар на приборке 2110 – 4 ответа
• Почему перегорает шоколадка(реле регулятор) генератора? – 4 ответа

Многие автовладельцы переделывают и делают так, что бы прикуриватель не работал с выключенным зажиганием, так меньше шанса посадить аккумулятор (например забыли что то отключить, например видеорегистратор), на иномарках кстати на большинстве так и реализовано с завода. Вот пример такой переделки, нужно проверить подключение цепи прикуривателя по месту

На самом деле так сделано заводом-изготовителем. В этом легко убедиться глянув на схему монтажного блока. Питание на предохранитель F18 приходит от дополнительного реле К6, которое включается замком зажигания.

Еще больше полезных советов в удобном формате

Почему перегорает шоколадка(реле регулятор) генератора?

“>

Электрическая схема подключения прикуривателя автомобиля ВАЗ 2107

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

«масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

• Сам прикуриватель;
• Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.
