Почему не работает вентилятор охлаждения на пежо 308

Схема общей цепи электрооборудования

• Контроллер АВS
• АКБ.
• Блокировка на противоугонный комплекс.
• Дополнительный блок складывания крыши (в версии кабриолет).
• Пин диагностического разъёма DLС.
• Реле ходовых огней и габаритов.
• Контроллер на левую дверь водителя.
• Контроллер на правую дверь водителя.
• Контроллер на правую дверь пассажира.
• Контроллер на левую дверь пассажира.
• Контроллер ЕSP (электронная система курсовой устойчивости).
• Реле ЭСУД.
• Монтажный блок предохранителей ЭСУД.
• Блок-контроллер на систему охлаждения – электродвигатель вентилятора.
• Блоки предохранителей и реле в моторном отсеке.
• Блоки предохранителей и реле под приборной панелью
• Разъём звукового сигнала.
• Блок-контроллер датчиков слежения (в последнем поколении).
• Монтажные блоки предохранителей (3 основных блока).
• Блок-контроллер парктроников (дополнительное оборудование).
• Реле блоков на подогрев сидений (водитель/пассажир).
• Блок-контроллер управления элементов рулевой колонки.
• Реле CRS.
• Блок-контроллер управления узлов трансмиссии (в комплектации с АКПП).

Распиновка блока предохранителей

Благодаря схеме можно узнать за что отвечает тот или иной предохранитель и как подключать силовые плавкие вставки к аккумулятору. Актуально для авто, выпущенных после 2012 года.

Предохранитель	Цвет провода
F1	Зеленый
F2	Красный
F3	Синий
F4	Синий
F5	Синий
F6	Красный
F7	Красный
F8	Желтый
F9	Синий
F10	Красный
F11	Красный
F12	Коричневый
F13	Красный
F14	Зеленый
F15	Белый
F16	Зеленый
F17	Красный
F18	Красный
F19	Красный
F20	Желтый
F21	Синий

Предохранитель	Цвет
F1	Синий
F2	Синий
F3	Коричневый

Где находится предохранитель вентилятора охлаждения

Плавкие элементы, отвечающие за охлаждение двигателя, находятся в блоке, занимающем подкапотное пространство. Это элемент номер 3 на 50 Ампер в третьем блоке моторного отсека. Во втором поколении появился также предохранитель 7 основного блока, отвечающий за защиту реле питания охлаждающего радиатора, мощностью 5 Ампер.

Предохранитель кондиционера

У обоих поколений расположен в основном блоке мощностью 40 А. Но если в первом поколении он обозначен номером 1, то во втором – 11.

Прикуриватель

№9 в блоке салона, с 2008 г. в обоих поколениях имеет одинаковые характеристики — мощность 30 А. Его замена производится строго на такой же.

Предохранитель стартера

В первом поколении Пежо 308 занимает слот 14, а во втором — 8. В обоих случаях мощностью 25 Ампер.

Предохранитель АБС: где находится

За работу ABS в Пежо 308 отвечают сразу два элемента. Один в основном блоке салона — номер 21 у первого поколения и 6 – у второго. Он ответственен за электронный блок управления. Второй, находящийся под приборной панелью, с номером 4 и предохраняет электромагнитные клапаны.

С ними связаны предохранители 8 и 12 основного блока, для первого и второго поколения, соответственно. Мощность — 30 Ампер.

Номер 2 на 15 Ампер в блоке аккумулятора.

В заводской комплектации отсутствует вставка.

Предохранители 12 и 7 основного блока у 1 и 2 поколений.

Предохранитель омывателя

За очистку лобового стекла ответственен элемент 3 на 20 А салонного блока, а фар – четвертый. Для моторчика защита не установлена.

Аккумулятор

На АКБ расположены предохранители таких важных элементов управления авто, как тормоз, ходовые огни, электромотор, гидроусилитель руля.

Габариты

Набор Peugeot 308 невелик: управление мотором, центральным замком и освещением. Остальные автовладельцу придется доставлять самостоятельно.

Реле вентилятора

Его придется покупать и устанавливать дополнительно. В случае неправильной работы печки может потребоваться ремонт реле. Чтобы проверить работоспособность необходимо после включения системы отопления или кондиционирования измерить ток.

Реле стартера

Самая частая поломка, с которой сталкиваются автовладельцы — когда стартер щелкает, но не крутит. Виновно может быть реле и соединительный провод. Бывает еще проблема, с Peugeot 308 ЕР6: стартер издает втягивающие звуки и глохнет. В таком случае без замены прибора не обойтись.

Одно из самых дорогих реле. Всегда подбирается по номеру регулятора и должно быть оригинальным, что повышает расходы на него.

Реле АБС

Если у машины мигает или виснет приборная панель, что-то не так с датчиками, постоянно вылезают ошибки, связанные с ABS — придется подумать о его замене. Цена на прибор высокая, но сэкономить можно, установив не оригинал, а качественный аналог.

Масса ошибок и вечно работающий вентилятор Пежо 308

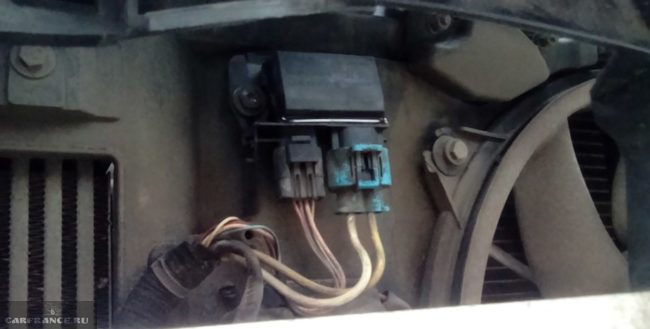

Реле управления вентилятором на Пежо 308 находится за бампером. Да,да. Для замены придётся снять бампер.

На немецко-французском атмосферном моторе ЕР6 их аж три — один отправляет показания на приборку, второй даёт импульс на ЭБУ, третий отвечает только за запуск вентилятора. Тем не менее, последнее слово остаётся за электронным блоком управления двигателем.

Поэтому любая из ошибок, показанная бортовым компьютером (связанная с поломкой системы зажигания, питания, очистки отработанных газов, рециркуляции выхлопа, любых электронных систем, системы изменения фаз газораспределения), приводит к безостановочной работе вентилятора. Причём, работает он даже после выключения зажигания в течение 5-7 минут на второй скорости.

Проблемы датчиков

Датчик температуры охлаждающей жидкости.

При этом охлаждающая жидкость может запросто попасть на жгут проводов, по нему добраться до ЭБУ, а дальше блок управления мог либо вовсе закоротить и выйти из строя, либо подавать неправильные команды на исполняющие механизмы, либо пугать несуществующими ошибками.

Как видим, причин вечно работающего вентилятора на Пежо 308 много — любая неисправность, зафиксированная в двигателе, автоматически приводит к аварийному режиму работы , в котором вентилятор постоянно крутится и не думает выключаться.

Порядок замены предохранителей

Необходимый набор инструментов включает в себя пинцет и отвертку. Инструкция проста:

Снимают крышку блока, для чего в случае с салонным, поворачивают винт вправо на четверть оборота или, если речь об иных областях, поворачивают фиксаторы. Берут пинцет и ищут сломавшийся предохранитель

Осторожно вынимают элемент пинцетом, предварительно чуть поддев. На его место так же ставят новый

Блок закрывают крышкой.

Важно помнить, что номинал нового предохранителя не может быть выше сгоревшего

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник статьи: http://rus-avtomir.ru/remont/predohraniteli-peugeot-308

Предохранители в салоне пежо 308

Этот блок предохранителей расположен под панелью приборов (с левой стороны).

Вариант 1 (1 поколение)

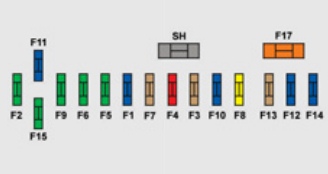

Схема

Расшифровка

F11	15	Цепь малого тока замка зажигания
F6	30	Задние стеклоподъемники
F15	30	Запирание замков и суперблокировка
F5	30	Передние стеклоподъемники, питание, приводы складных зеркал заднего вида, шторка панорамной крыши
F10	15	|Подрулевые переключатели, сирена охранной сигнализации, ЭБУ системы охранной сигнализации
F8	20	Аудиосистема, радиотелефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах
F7	5	Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, под­светка зеркал на противосолнечных козырьках, подсветка вещевого ящика, переносная лампа
F14	15	Многофункциональный дисплей, усилитель, устройство Hands free, датчик дождя/освещенности, ЭБУ системы предупреждения при заезде на стоянку (парктроник), коммутационный блок прице­па, система предупреждения о непреднамеренном пересечении линии дорожной разметки
F9	30	Розетка 12 В передняя, предохранитель прикуривателя
F12	15	Комбинация приборов, панель сигнальных ламп ремня и подушки безопасности переднего пасса­жира, кондиционер, блок памяти сиденья водителя, выключатели в зоне сидений 2-го ряда, мо­дуль учебного автомобиля
F13	5	Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач
F3	5	ЭБУ подушек безопасности и пиротехнических преднатяжителей
F4	10	Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутрисалон­ное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, коммутационный блок системы защиты
F1	15	Очиститель заднего стекла
F17	40	Обогрев заднего стекла и наружных зеркал заднего вида
SH	—	Шунт PARC

Отдельно размещены следующие элементы:

G36 — 30 A Подогрев сидений водителя и пассажира.
G37 — 5 A Блок памяти настроек места водителя, регулятор подсветки.
G38 — 30 A Блок памяти сиденья водителя.
G39 — 30 A Цепь питания коммутационного блока прицепа.
G40 — 30 A Усилитель Hi-Fi.

Вариант 2 (2 поколение)

Общая схема

Обозначение

• F1 15 A Очиститель заднего стекла.
• F2 30 А Масса системы запирания замков и суперблокировки.
• F3 5 A ЭБУ подушек безопасности и пиронатяжителей.
• F4 10 A Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутри салонное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, блок коммутатора и системы защиты.
• F5 30 A Передние импульсные стеклоподъемники, питание привода складных зеркал заднего вида, шторка панорамной крыши.
• F6 30 A Задние импульсные стеклоподъемники, коммутационный блок прицепа.
• F7 5 A Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных
  козырьках, подсветка перчаточного ящика, переносная лампа.
• F8 20 A Автомагнитола, радиотелефон, CD-чейнджер, многофункциональный дисплей, контроль давления воздуха в шинах.
• F9 30 A Розетка 12 В передняя.
• F10 15 A Подрулевые переключатели, сирена, ЭБУ охранной сигнализации.
• F11 15 A Цепь слабого тока замка зажигания.
• F12 15 A Комбинация приборов, панель сигнализаторов ремня и подушки безопасности переднего пассажира, кондиционер воздуха, блок памяти сиденья водителя, выключатели в зоне сидений 2го ряда, модуль учебного автомобиля.
• F13 5 A Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач, коммутационный блок прицепа.
• F14 15 A Многофункциональный дисплей, усилитель, гарнитура «свободные руки», датчик дождя/освещенности, ЭБУ системы помощи при парковке.
• F15 30 A Система запирания замков и суперблокировки.
• F17 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
• SH — Шунт PARC.

На отдельном элементе находятся следующие предохранители:

G36 30 A Подогрев сидений водителя и пассажира.
G37 5 A Блок памяти настроек места водителя, регулятор
подсветки.
G38 30 A Блок памяти сиденья водителя.
G39 30 A Цепь питания коммутационного блока прицепа.
G40 30 A Усилитель Hi-Fi.

Peugeot 308. Руководство по ремонту

В оригинале, точки подключения должны находиться в следующих местах: Точка плюсового подключения Точка подключения земли Соответственно «плюс» я буду брать со штатной колодки, которая в любом случае болтается под торпедо, а вот минус, как мне показалось, проще взять с 15 контакта панели кнопок, так как по схеме этот провод и приводит в оригинальную точку подключения: Схема подключения кнопок включения ЕСП На этом с теорией закончено, дальше будут просто фото блока ЕСП, трубок и разъёма датчика положения кузова. По факту, видимо, их назначение дублируется и в подрулевом с датчиком положения руля, так как я уже который день езжу с новым подрулевым без каких-либо проблем.

Release 0. Я до сих пор думаю — как бы мне самостоятельно всё сделать, не прибегая к помощи сервиса : Проводку-то я сам сделаю и проложу без проблем, а вот со слесаркой в такую погоду без тёплого гаража — как-то не очень : И да, отвечая на возможный вопрос о распиновке самого блока абс и есп — она полностью идентична, то есть просто вытащил фишку из одного и воткнул в другой : Пробег: км. Для обсуждения лучше создать тему или написать мне в личку , если поиск ничего не дал.

Как скачать книгу бесплатно? Книга «Peugeot Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

SVG — формат сжатой масштабируемой векторной графики, его плюсы: масштабирование и печать схемы без потери качества, малый размер по сравнению с JPG, возможность просмотра при помощи подключаемого к IE плагина не все браузеры корректно обрабатывают SVGZ. Книга по ремонту Peugeot содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту. Но пока немного теории. Prerelease: В интересах сохранения информативности данной темы, делаем только запросы на получение схем.

Объявление

Руководство по ремонту Peugeot разделено на главы: Устройство автомобиля описываются общие сведения и паспортные данные автомобиля ; Инструкция по эксплуатации подготовка к выезду, рекомендации по безопасности движения ; Неисправности в пути советы, которые помогут Вам в случае неожиданной поломки в дороге ; Техническое обслуживание подробные рекомендации по проведению всех процедур обслуживания ; Инструкции по ремонту двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Peugeot ; Электрооборудование подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Peugeot Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок. Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Peugeot высококвалифицированными автомеханиками.

Любая из процедур ремонта Peugeot приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами. Но пока немного теории.

Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться. Как скачать книгу бесплатно? Поймите правильно Руководство по ремонту Эксплуатация любого автомобиля Peugeot невозможна без знаний его устройства, особенностей обслуживания и ремонта. Для получения электросхем, сообщаем VIN своего льва, который внимательно списываем либо с ПТС, либо под лобовым стеклом, либо в подкапотном пространстве.

У вас нет необходимых прав для просмотра вложений в этом сообщении. Как скачать книгу бесплатно?
Блок управления вентилятором охлаждения двс на Ситроен

Порядок замены предохранителей:

Крышку снимают с креплений.

Отжимают фиксатор до упора и получают доступ к монтажному блоку, который находится в правой верхней части.

Если сгорела плавкая вставка, то достаточно её заменить на новую – при этом обязательно учитывают номинальную силу тока в данной цепи, которая указана на предохранителе и разъёме (выражена в Амперах).

Не допускается при замене предохранителей применять временные перемычки – это приводит к поломке остального электрооборудования, а в некоторых случаях к возгоранию. После установки нового предохранителя, либо плавкой вставки, контур цепи тестируют, чтобы убедиться в её работоспособности перед подключением АКБ и запуском двигателя.

Источник статьи: http://zapchasti.expert/predoxraniteli/predoxraniteli-peugeot-308.html

Характерные неисправности омывателя стекла Пежо 308

Омыватель лобового и заднего стёкол на Пежо 308 устроен достаточно просто — жидкость из бачка подаётся в распылители с помощью электрического насоса, а включается он перемещением подрулевого рычага. Для включения омывателя используем подрулевой рычаг.

Подача жидкости к заднему и переднему стёклам регулируется специальным клапаном, который отправляет её либо в передние, либо в заднюю форсунки. Распределительный клапан выполнен из пластика и представляет собой поршень в корпусе, для очистки оптики существует отдельный автономный насос.

Причину в этом случае нужно искать в распределительном клапане. Запорный поршень может перекосить в цилиндре, он может разбухнуть (от качества незамерзающей жидкости), в цилиндрик может попасть песчинка или крупинка льда. Тогда клапан заклинит в одном положении и он не сможет перепускать рабочую жидкость к одному или другому стеклу. Решается проблема с помощью демонтажа насоса и разборки и прочистки клапана.

Запасные предохранители в Пежо 308 • Авто — клуб Peugeot — Citroen PCA

Если у Вас есть вопрос технического характера, связанный с ремонтом или эксплуатацией авто и вы не знаете в каком из форумов его задать, можете его задать в этом форуме.

Модератор: pegonak

Admin 11 июн 2012, 16:39

Сегодня товарищу и нашему одноклубникуМагогу колхозил ксенон. Решил ему на всякий случай показать где предохранители под капотом и в торпедо и где запасные, так я когда открыл кармашек для запасных предохранителей, офигел и понял, на Пежо 308 французы положили и в край удешевили и явно ставки на нее уже не делают В общем, там где у многих под рулем слева стоит корректор фар или его заглушка, там снимается крышка и под ней в глубине есть блок БСИ. В блоке БСИ есть предохранители как и под капотом, а в крышке, которую сняли есть кармашек в котором должен быть пинцет и запасные предохранители, так вот, пинцет есть, а предохранителей нет Настоятельно рекомендую всем проверить эти кормашки и если нет там предохранителей, срочно купите и вставьте на прозапас, так как не дай бог в дороге чего случиться, а в скрутки тут не поиграешь Какие нужны предохранители:маленькие по амперам — 5, 10, 15, 20, 25.большие по амперам вроде — 30, 40 ( точней, откройте крышку возле аккума и посмотрите какие там большие предохранители, вот их и купите!)Вот фото чтоб вы понимали!



P.S.: Очень надеюсь, что вовремя обнаружил и всех предупредил!!!

У меня на обеих пыжульках все есть

У вас нет необходимых прав для просмотра вложений в этом сообщении.

Admin Администратор Пол: Страна:   Вернуться к началу

Admin 12 июн 2012, 19:31

Народ! Очень интересно как у вас поживают предохранители, если проверите, отпишите и главное для статистики укажите год выпуска, комплектация и какое двигло и коробка!!!!!!

Admin Администратор Пол: Страна:   Вернуться к началу

yur 12 июн 2012, 20:19


sw hdi access, травень ’11

Лише 1 великий червоний запобіжник пінцет

У вас нет необходимых прав для просмотра вложений в этом сообщении.

Последний раз редактировалось yur 12 июн 2012, 20:46, всего редактировалось 1 раз. yur Знаток Пол: Страна:   Вернуться к началу

Вернуться в Общие технические вопросы

Отличия мотора 1.2 Пежо 301,Ситроен c‑elysee и Пежо 208 noName » 07 ноя 2013, 20:06 22 Ответы 2550 Просмотры Последнее сообщение noName 15 ноя 2013, 12:38
Помощь по пежо FromJoker1 » 10 мар 2018, 14:04 0 Ответы 252 Просмотры Последнее сообщение FromJoker1 10 мар 2018, 14:04
Вопросы по Пежо 407 BuHTuK » 05 фев 2013, 19:30 1 Ответы 500 Просмотры Последнее сообщение Al-Chi 06 фев 2013, 09:23
Осторожно, Пежо! Magic_Knight » 03 дек 2009, 22:09 49 Ответы 9463 Просмотры Последнее сообщение Сергей ВХ19 09 дек 2009, 08:55
Полезные ссылки о Пежо 307 NeON » 06 дек 2009, 21:16 0 Ответы 29799 Просмотры Последнее сообщение NeON 06 дек 2009, 21:16

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1



Диагностика неисправностей электрики и замена предохранителей

Любой отказ элемента или узла электрооборудования автомобиля может произойти по трём причинам: нарушение контактов (обрыв цепи, окисление, коррозия), выход из строя реле, перегорание предохранителя. Перед диагностикой неисправности необходимо визуально осмотреть состояние контактов, разъёмов, проводки и работоспособности предохранителей (осмотр их плавких перемычек). Поиск причины сбоя проводят методом исключения рабочих потребителей из общего контура электроцепи. Если не работает сразу несколько элементов, то вероятнее всего перегорел предохранитель, который замкнут на общем контуре в главном монтажном блоке, либо имеется нарушения контактов на «массу».

В случае обнаружения отсутствия напряжения один конец провода с тестером подсоединяют к клемме минус на АКБ, либо кузову автомобиля, второй – к ближайшему месту у предохранителя определённого контура. Если индикатор (контрольная лампочка) загорается, то цепь исправна, в противном случае на данном участке проводки есть нарушение. Обычно это обрыв или ослабление контактов, окисление в местах разъёмов.

Тест на короткое замыкание в цепи выполняют при подключении тестера или вольтметра в разъём предохранителя, который перед этим предварительно вынимают.

Пежо 308 вентилятор радиатора

Вентилятор служит для обдува радиатора, тем самым снижается температура охлаждающей жидкости, проходящей через него. Если вентилятор не выполняет должным образом свои функции, машина, вернее охлаждающая жидкость ДВС может закипеть. Но к закипанию жидкости может привести не только неисправный вентилятор, а также термостат, предохранители или реле вентилятора.

Итак, вернемся к нашему Пежо. Чтобы проверить систему охлаждения и исправность ее электрической части, нужно выполнить несколько действий.

Реле включения вентилятора на Пежо напоминает реле печки, то есть имеет спираль и терморезистор. Как проверить его работоспособность? Можно снять и прозвонить, но не каждый поймет, как это сделать. Есть способ, который может осуществить каждый. Итак, снимаем (разъединяем) клемму проводов от вентилятора. Добраться до разъема можно снизу, сняв передний пыльник.

Подсоединяем лампочку , лучше помощнее (почему, поймете из дальнейшего описания). Заводим машину и ждем включения первой скорости вентилятора Пежо. Пока ждем вентилятор, параллельно следим за работой термостата. А именно: периодически трогаем нижний патрубок радиатора. Как только он станет нагреваться, значит, термостат открылся. Если этого не произошло, его нужно заменить. Для справки: термостат служит неким краном, который открывает большой круг системы охлаждения, через радиатор. Малым считается – двигатель + радиатор печки. На нашем Пежо 308 термостат оказался исправным.

Возвращаемся к вентилятору радиатора. Машина работает, температура охлаждающей жидкости поднимается. По прибору температуры на приборной панели автомобиля сложно (даже невозможно) определить точную температуру охлаждающей жидкости на нашем Пежо, поэтому мы подключим сканер.

Если такого нет, нужно быть готовым вовремя заглушить автомобиль. Нам было легче – за температурой мы следили через сканер – компьютер. При температуре 110 градусов вентилятор, а вернее подключенная лампочка не сработала. Взяли тестор напряжения 0 Вольт. Заключение: выход из строя реле вентилятора Пежо. Оно кстати находится там же, где и разъем вентилятора.

Крепится одним винтом.

Меняем реле, будучи уверены, что Пежо 308 починена, подключаем вентилятор, заводим и ждем, когда он сработает. Результат – 0, вентилятор не крутится. Проверяем его, подключив напрямую – работает. Тестером проверяем напряжение, подаваемое на вентилятор – норма 12 вольт. Но тут вспоминаем про лампочку, подсоединяем – не горит.

Вот оно: напряжение есть, а силы тока недостаточно, чтобы вращать вентилятор. Вердикт: где-то имеется обрыв или плохой контакт.

Прозваниваем массу – норма. Далее лезем в блок предохранителей Пежо 308, расположенную в подкапотном пространстве.

Предохранитель вентилятора радиатора должен быть мощный, а сняв крышку, видим предохранители максимум на 40А. Где спрятан тот, который нам нужен. А спрятан он под верхними. Как добраться до силовых предохранителей на Пежо (думаю, на ситроене аналогичная схема).

Отсоединяем все разъемы с проводами, откручиваем гайку на 10 и снимаем провод.

По бокам цепляем отверткой и отстегиваем защелки. Вытаскиваем вверх площадку с предохранителями.

Предохранитель вентилятора второй слева, вытаскиваем его. Перегорел.

Меняем на новый. Повторяем тест. При нагреве примерно 110 градусов охлаждающей жидкости сработала первая скорость вентилятора радиатора.

Наш Пежо починен, а для вас эпизоды возможных неисправностей системы охлаждения Пежо или Ситроен.

Спасибо за внимание!

Это Вам будет интересно посмотреть.

Источник статьи: http://biokomb.ru/pezho-308-ventilyator-radiatora/

Распиновка блока предохранителей

Благодаря схеме можно узнать за что отвечает тот или иной предохранитель и как подключать силовые плавкие вставки к аккумулятору. Актуально для авто, выпущенных после 2012 года.

Предохранитель	Цвет провода
F1	Зеленый
F2	Красный
F3	Синий
F4	Синий
F5	Синий
F6	Красный
F7	Красный
F8	Желтый
F9	Синий
F10	Красный
F11	Красный
F12	Коричневый
F13	Красный
F14	Зеленый
F15	Белый
F16	Зеленый
F17	Красный
F18	Красный
F19	Красный
F20	Желтый
F21	Синий

Предохранитель	Цвет
F1	Синий
F2	Синий
F3	Коричневый

Где находится предохранитель вентилятора охлаждения

Плавкие элементы, отвечающие за охлаждение двигателя, находятся в блоке, занимающем подкапотное пространство. Это элемент номер 3 на 50 Ампер в третьем блоке моторного отсека. Во втором поколении появился также предохранитель 7 основного блока, отвечающий за защиту реле питания охлаждающего радиатора, мощностью 5 Ампер.

Предохранитель кондиционера

У обоих поколений расположен в основном блоке мощностью 40 А. Но если в первом поколении он обозначен номером 1, то во втором – 11.

Прикуриватель

№9 в блоке салона, с 2008 г. в обоих поколениях имеет одинаковые характеристики — мощность 30 А. Его замена производится строго на такой же.

Предохранитель стартера

В первом поколении Пежо 308 занимает слот 14, а во втором — 8. В обоих случаях мощностью 25 Ампер.

Предохранитель АБС: где находится

За работу ABS в Пежо 308 отвечают сразу два элемента. Один в основном блоке салона — номер 21 у первого поколения и 6 – у второго. Он ответственен за электронный блок управления. Второй, находящийся под приборной панелью, с номером 4 и предохраняет электромагнитные клапаны.

С ними связаны предохранители 8 и 12 основного блока, для первого и второго поколения, соответственно. Мощность — 30 Ампер.

Номер 2 на 15 Ампер в блоке аккумулятора.

В заводской комплектации отсутствует вставка.

Предохранители 12 и 7 основного блока у 1 и 2 поколений.

Предохранитель омывателя

За очистку лобового стекла ответственен элемент 3 на 20 А салонного блока, а фар – четвертый. Для моторчика защита не установлена.

Аккумулятор

На АКБ расположены предохранители таких важных элементов управления авто, как тормоз, ходовые огни, электромотор, гидроусилитель руля.

Габариты

Набор Peugeot 308 невелик: управление мотором, центральным замком и освещением. Остальные автовладельцу придется доставлять самостоятельно.

Реле вентилятора

Его придется покупать и устанавливать дополнительно. В случае неправильной работы печки может потребоваться ремонт реле. Чтобы проверить работоспособность необходимо после включения системы отопления или кондиционирования измерить ток.

Реле стартера

Самая частая поломка, с которой сталкиваются автовладельцы — когда стартер щелкает, но не крутит. Виновно может быть реле и соединительный провод. Бывает еще проблема, с Peugeot 308 ЕР6: стартер издает втягивающие звуки и глохнет. В таком случае без замены прибора не обойтись.

Одно из самых дорогих реле. Всегда подбирается по номеру регулятора и должно быть оригинальным, что повышает расходы на него.

Реле АБС

Если у машины мигает или виснет приборная панель, что-то не так с датчиками, постоянно вылезают ошибки, связанные с ABS — придется подумать о его замене. Цена на прибор высокая, но сэкономить можно, установив не оригинал, а качественный аналог.
