Как заменить помпу на автомобиле «лада гранта» своими руками

Что потребуется для замены

Для проведения работ от владельца «Лады» потребуются:

• накидной ключ на «10» и аналогичная торцевая головка;
• емкость для слива охлаждающей жидкости;
• накидной ключ на «17»;
• тонкая отвертка на под плоский шлиц;
• герметик;
• новую охлаждающую жидкость(в «Гранту» заливают порядка 4-5 литров);
• ветошь для устранения подтеков.

Перед началом работ ознакомьтесь с руководством эксплуатации, чтобы узнать расположение помпы и ее строение. Неверная обратная сборка приведет к порче охлаждающей жидкости. Если Вы считаете, что для выполнения описанных ниже действий Вам не достает компетенций, то обратитесь к профессиональным сервисменам.

Неисправности и способы устранения поломок

Признаки неисправности	Способ устранения
Работа агрегата сопровождается шумом, гулом, металлическим скрипом.	Демонтаж помпы, проведение комплексной диагностики. Замена изношенных деталей по мере необходимости.
В области установки водяного насоса видны следы утечки антифриза, разгерметизации системы, повреждения прокладки.	Демонтаж, замена паронитовой прокладки.
Слабая циркуляция антифриза в расширительном бачке.	Деформация лопастей крыльчатки, трубы помпы.
При механическом воздействии на шкив насоса слышен люфт подшипника.	Демонтаж, проверка и замена роликового подшипника.

Инструкция по монтажу дополнительной электропомпы

Установка дополнительного водяного насоса на любой автомобиль (в том числе и на «Ладе-Приоре» 16 клапанов) в принципе ничем не отличаются. Необходимо разместить электронасос в разрезе патрубка, который является входным либо выходным в печку автомобиля и обеспечить его электропитание.

Пошаговая инструкция по установке данного дополнительного компонента выглядит следующим образом:

1. Обеспечить доступ к патрубкам отопителя под капотом авто, демонтировав мешающие работе компоненты.
2. Обжать один из резиновых патрубков, который выходит из отопителя (печки), что производится с целью недопущения вытекания ОЖ либо слить антифриз (тосол) из всей системы.
3. Вырезать часть этого патрубка по длине соответствующей устанавливаемой помпы.
4. Длина штуцеров при этом не учитывается по причине того, что они входят в патрубки.
5. Необходимо заранее подобрать диаметр штуцеров на электропомпе для получения качественного соединения.
6. Закрепить резиновые патрубки на штуцерах помпы с помощью металлических хомутов.
7. Дополнительную электропомпу прикрепить к выбранному заранее месту под капотом автомобиля (указаны выше) с помощью специального крепежа.

Дополнительную электропомпу можно закрепить в любом удобном для установки месте

Признаки неисправности помпы на автомобиле «Лада Гранта»

«Лада Гранта» продолжает лучшие традиции автомобилестроения отечественного завода, а потому её конструкция не вызывает особенных трудностей при диагностике. Чтобы выявить неисправность помпы, не нужно заглядывать в руководство по эксплуатации или же обращаться к услугам специалистов СТО. Существует всего три признака поломки водяного насоса, которые водитель может выявить и самостоятельно.

Мотор начал сильно греться

Если «Гранта» даже зимой во время езды начинает сильно греться, и вентилятор уже не справляется с охлаждением мотора, то это явный признак того, что помпа вышла из строя. Всё дело в том, что наличие охлаждающей жидкости в системе ещё не является гарантией охлаждения мотора, так как если нет давления, то жидкость просто не будет поступать к блоку цилиндров.

Подтвердить подозрения можно довольно простым способом:

1. Завести двигатель.

2. Дождаться, когда мотор прогреется до своей рабочей температуры.

3. Включить печку.

4. Если из неё начинает выходить только холодный воздух, то циркуляция антифриза в системе нарушена. Скорее всего, неполадки связаны с сильным износом лопастей крыльчатки насоса, а потому нужно как можно скорее заменить помпу на новую.

Показания приборов в салоне говорят о сильном нагревании двигателя — это повод заглянуть под капот и проверить состояние помпы

Неравномерно изнашивается ремень ГРМ

Часто водители, решив поменять ремень газораспределительного механизма, с удивлением замечают, что он изношен только с одной стороны. Разумеется, это ненормально для работы резинового изделия — конструкция ГРМ рассчитана на равномерный плановый износ каждой детали.

Ремень ГРМ трётся с одной стороны по причине того, что разболтаны подшипники на валу помпы. Соответственно, если наблюдается несимметричный износ ремня ГРМ, то это говорит о том, что помпа вот-вот выйдет из строя. Обычно, если разбалтываются подшипники, во время езды водитель слышит громкий хруст или удары из-под зоны капота.

Даже после непродолжительной работы ремень начнёт изнашиваться только с одной стороны, если есть выработка подшипников помпы

Течь помпы

Даже качественный водяной насос не может служить вечно. Поэтому со временем сальник помпы (самый уязвимый компонент насоса) начнёт изнашиваться и, как следствие, протекать. А течь антифриза в зоне ГРМ явно свидетельствует о том, что помпа потеряла герметичность и уже не выполняет своей функции в нужном объёме. Разумеется, если течь небольшая, то машиной пока можно пользоваться, так как система ещё будет обеспечивать охлаждение двигателя. Однако в любой момент сальник может прорваться окончательно, и весь антифриз вытечет из картера.

Обильное выделение антифриза в узле ГРМ говорит о разгерметизации водяного насоса

Меняем помпу на «Лада-Гранта» своими руками

«Лада-Гранта» (ВАЗ 2190–2191) весьма популярна у российских автомобилистов. Как и любой автомобиль, она периодически требует обслуживания. Нередко владельцы избегают обращения в сервис и чинят свои автомобили самостоятельно. Поэтому многом интересно будет узнать, с какими сложностями придётся столкнуться в процессе замены водяной помпы на автомобиле семейства «Гранта».

Что такое помпа в двигателе автомобиля

Водяная помпа двигателя — это механический насос, осуществляющий перемещение воды, антифриза или иной охлаждающей жидкости по системе охлаждения двигателя, тем самым предотвращая перегрев.

Признаки неисправности водяного насоса

Ресурс водяного насоса на современных инжекторных двигателях ВАЗ достигает 40–50 тысяч километров. Неисправность помпы, возникшую в результате её эксплуатации, довольно легко диагностировать. Характерными симптомами поломки являются:

• падение уровня охлаждающей жидкости в расширительном бачке;
• подтёки в районе расположения помпы;
• быстрый перегрев двигателя;
• посторонние шумы в отделе помпы, гул подшипников.

Меняем помпу

Автомобили семейства «Лада-Гранта» оснащаются 8- и 16-клапанными двигателями. На всех моторах помпа располагается под кожухом ремня ГРМ, поэтому, чтобы демонтировать насос, нужно снять и переднюю и заднюю крышки кожуха, а также ремень привода ГРМ, ролик натяжителя и шкив коленчатого вала. Отличия в процессе замены водяного насоса между 8- и 16-клапанными двигателями заключаются в разных способах снятия и установки кожуха ГРМ.

Чтобы добраться до помпы «Гранты», нужно снять кожух ремня ГРМ и сам ремень

Инструменты

Для замены помпы вам понадобятся следующие инструменты:

• головка на 10 с трещоткой и небольшим удлинителем;
• ключ рожковый или накидной на 17;
• отвёртка плоская с широким лезвием.

Все что вам понадобится — плоская отвертка, трещотка с удлинителем и головкой на 10, ключ на 17

Пошаговая инструкция по замене помпы на автомобилях семейства «Лада-Гранта»

Внимательно прочитайте инструкцию и действуйте в соответствии с её указаниями:

1. Полностью слейте охлаждающую жидкость.
2. Демонтируйте переднюю часть кожуха ГРМ. На двигателях 21116 и 11186 она держится на четырёх болтах, на 11183 — на трёх, а на 21126 — на пяти.
3. Зафиксируйте поршень первого цилиндра в позиции ВМТ (верхняя мёртвая точка):
   • поставьте автомобиль на передачу;
4. поднимите переднее колесо с помощью домкрата;
5. прокрутите колесо до совпадения метки на шкиве с меткой на задней части крышки кожуха ГРМ.

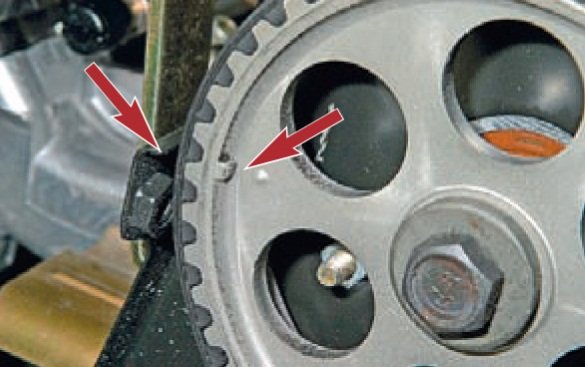

Важно чтобы метка на шкиве совпала с меткой на задней крышке кожуха

Видео: замена помпы на инжекторном двигателе ВАЗ

Исправный водяной насос обеспечит двигателю охлаждение. Как вы убедились, помпу можно поменять своими руками

Важно вовремя заметить неисправность и сразу заняться её устранением. Помните, автомобиль, о котором заботятся, доставляет своему хозяину меньше хлопот и больше радости

Различия в замене помпы на Ладе Гранта с восьми и шестнадцатиклапанным мотором

В конструкции двигателей с восемью и шестнадцатью клапанами, которыми оснащаются Гранты, нет никаких серьезных различий. А потому процедура по смене помпы на данных типах мотора отличается только в одном: у 8-клапанного агрегата имеется один шкив коленвала, а у 16-клапанного их два.

Следовательно, работа по демонтажу и последующему монтажу помпы на автомобиле с 16-клапанным силовым агрегатом займет больше времени, однако, сам рабочий процесс и последовательность его выполнения будет абсолютно аналогична процессу замены водяной помпы на 8-клапанном двигателе.

Автомобили семейства «Лада-Гранта» оснащаются 8- и 16-клапанными двигателями. На всех моторах помпа располагается под кожухом ремня ГРМ, поэтому, чтобы демонтировать насос, нужно снять и переднюю и заднюю крышки кожуха, а также ремень привода ГРМ, ролик натяжителя и шкив коленчатого вала. Отличия в процессе замены водяного насоса между 8- и 16-клапанными двигателями заключаются в разных способах снятия и установки кожуха ГРМ.

Чтобы добраться до помпы «Гранты», нужно снять кожух ремня ГРМ и сам ремень

Инструменты

Для замены помпы вам понадобятся следующие инструменты:

• головка на 10 с трещоткой и небольшим удлинителем;
• ключ рожковый или накидной на 17;
• отвёртка плоская с широким лезвием.

Все что вам понадобится — плоская отвертка, трещотка с удлинителем и головкой на 10, ключ на 17

Перед тем как приступать к работе, зафиксируйте автомобиль ручным тормозом или с помощью стояночных башмаков, а также снимите клемму с аккумулятора. Это необходимо для вашей безопасности.

Пошаговая инструкция по замене помпы на автомобилях семейства «Лада-Гранта»

Внимательно прочитайте инструкцию и действуйте в соответствии с её указаниями:

Полностью слейте охлаждающую жидкость.
Демонтируйте переднюю часть кожуха ГРМ. На двигателях 21116 и 11186 она держится на четырёх болтах, на 11183 — на трёх, а на 21126 — на пяти.
Зафиксируйте поршень первого цилиндра в позиции ВМТ (верхняя мёртвая точка):

• поставьте автомобиль на передачу;
• поднимите переднее колесо с помощью домкрата;
• прокрутите колесо до совпадения метки на шкиве с меткой на задней части крышки кожуха ГРМ.

Важно чтобы метка на шкиве совпала с меткой на задней крышке кожуха

Демонтируйте ролик натяжения и ремень привода ГРМ.
Снимите заднюю крышку кожуха ремня привода ГРМ.
Открутите болты, на которых крепится водяная помпа.
С помощью плоской отвёртки осторожно подденьте помпу и извлеките её из блока цилиндров двигателя.
Установите новую помпу и узлы, снятые ранее, в порядке, обратном демонтажу. При замене водяной помпы обязательно используйте новую прокладку, даже если старая имеет рабочий вид.
Залейте жидкость в систему охлаждения. Её уровень должен быть на 25–30 миллиметров ниже отметки «максимум» на расширительном бачке. Вам понадобится около восьми литров жидкости, чтобы заполнить систему охлаждения.

Видео: замена помпы на инжекторном двигателе ВАЗ

Исправный водяной насос обеспечит двигателю охлаждение. Как вы убедились, помпу можно поменять своими руками

Важно вовремя заметить неисправность и сразу заняться её устранением. Помните, автомобиль, о котором заботятся, доставляет своему хозяину меньше хлопот и больше радости

«Лада Гранта» продолжает лучшие традиции автомобилестроения отечественного завода, а потому её конструкция не вызывает особенных трудностей при диагностике. Чтобы выявить неисправность помпы, не нужно заглядывать в руководство по эксплуатации или же обращаться к услугам специалистов СТО. Существует всего три признака поломки водяного насоса, которые водитель может выявить и самостоятельно.

Мотор начал сильно греться

Если «Гранта» даже зимой во время езды начинает сильно греться, и вентилятор уже не справляется с охлаждением мотора, то это явный признак того, что помпа вышла из строя. Всё дело в том, что наличие охлаждающей жидкости в системе ещё не является гарантией охлаждения мотора, так как если нет давления, то жидкость просто не будет поступать к блоку цилиндров.

Подтвердить подозрения можно довольно простым способом:

Завести двигатель.
Дождаться, когда мотор прогреется до своей рабочей температуры.
Включить печку.

Водяной насос системы охлаждения двигателя

Вот она, мина — водяной насос. Относится к системе охлаждения, но приводится ремнем механизма газораспределения. Если помпа даст клина из-за кончины подшипника, то срежет зубья у ремня, и далее — разруха в моторе. И именно об этой детали «забыли» упомянуть в разделе регламентных работ всех сервисных книжек. Что с ней делать? Потребителю остается только гадать. Ждать кончины от естественного износа на «втыковом» моторе? Глупость. А если менять, то когда? Похоже, мина даже не сам водяной насос, а совершеннейшее к нему пренебрежение во всей официальной для потребителя «литературе» ВАЗа.

Новые вазовские моторы сейчас комплектуют качественными зубчатыми ремнями известных брендов. Верю, если не попадет на него масло — 180 тысяч он выходит. Но неужели разница в комплектующих столь велика, что на 8-клапаннике ВАЗ-11186 для Гранты ремень надо менять на 75-й тысяче, а на его ближайшем родственнике ВАЗ-11189 — на 180-й?

Продолжим исследование. Шкивам и вовсе сносу нет. Подшипник прижимного ролика до 180 тысяч? Допустим, хотя верится с трудом. Только зачем менять все это хозяйство на 180-й тысяче, если расчетный ресурс мотора — 220 тыс. км? Освежить перед кончиной или капремонтом? Не верите — посмотрите на фото, отснятое в цехах, где производят двигатели ВАЗа.

Что лучше, менять помпу или ремонтировать

Обратите внимание, если внешние признаки неполадок водяного насоса отсутствуют, но помпа при этом давно не менялась или использовалась некачественная ОЖ, тогда необходим осмотр устройства изнутри. Дело в том, что лопасти насоса могут быть выполнены из металла

В результате на лопастях образуется коррозия. Также лопасти могут быть изготовлены из пластика или других материалов, что приводит к их механической поломке.

Что касается ремонта помпы, осуществлять данную процедуру можно, но крайне нецелесообразно по причине доступной стоимости данного узла для большинства автомобилей отечественного и иностранного производства. Также не рекомендуется ремонтировать насос системы охлаждения на машинах, где он приводится в действие ремнем ГРМ, так как отремонтированная деталь может оказаться менее надежной по сравнению с новой помпой.

Также нужно соблюдать рекомендуемый момент затяжки крепежных болтов помпы. Это необходимо для того, чтобы не повредить резьбу и не передавить прокладку. Завершением всех работ считается заливка антифриза. Если использовался герметик, тогда нужно выдержать до заправки ОЖ в систему пару часов, чтобы герметик успел высохнуть. Далее из системы охлаждения удаляются воздушные пробки, жидкость доливается по уровню. Через некоторое время после запуска и прогрева ДВС до рабочих температур следует осмотреть посадочное место помпы на предмет возможных течей.

Когда нужно проверять термостат: основные признаки выхода из строя или сбоев в работе элемента. Место установки термостста и его самостоятельная проверка.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Что может стучать, свистеть, шелестеть и издавать другие посторонние звуки под капотом после запуска двигателя. Диагностика и определение неисправностей.

Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС.

Причины, по кторым охлаждающая жидкость начинает течь. Как найти место утечки антифриза или тосола самому. Полезные советы и рекомендации.

Устройство помпы. Принцип работы центробежного насоса, системы охлаждения двигателя с двумя насосами и отключаемой помпой. Неисправности и ремонт помпы.

Замена водяного насоса на «Гранте» (8 клапанов)

Поменять помпу на 8-клапанной «Ладе Гранте» водитель может и без обращений в СТО. Главное — придерживаться инструкции по замене и по завершении замены правильно выставить значения коленвала и шкива. Обычно вместе с водяным насосом принято менять и ремень ГРМ.

Где располагается помпа

Так как помпа запускается в работу газораспределительным механизмом, то вполне очевидно, что она будет вмонтирована в состав системы ГРМ. То есть искать расположение помпы на «Ладе Гранта» нужно с боковой правой стороны от двигателя.

Зрительно увидеть помпу до снятия ремня ГРМ невозможно — видно только шкив насоса, который как раз и запускает в работу крыльчатку.

Подготовка инструментов

Для работы потребуется несколько гаечных ключей, типовых вспомогательных инструментов и материалов:

• гаечный ключ на 10;
• торцевая головка на 10;
• гаечный ключ на 17;
• отвёртка с плоским и тонким лезвием;
• герметик;
• ёмкость для слива охлаждающей жидкости (не менее 10 литров);
• ветошь.

Сколько охлаждающей жидкости нужно слить и залить при замене

Вне зависимости от наличия времени или желания водителя, сливать антифриз при смене водяного насоса всё равно придётся. Это нужно для того, чтобы стравить имеющееся давление в системе охлаждения и обезопасить себя от возможных рисков. Однако главный вопрос заключается в том, сколько именно нужно слить жидкости.

Традиционно при замене помпы сливается весь объём антифриза, так как новый водяной насос будет нуждаться в новой охлаждающей жидкости. Однако если совсем недавно заливался новый антифриз, то смысла в его замене уже нет. Достаточно слить 4–5 литров жидкости, чтобы уменьшить давление, а затем залить эти же литры обратно.

Слив можно осуществить двумя способами:

1. Отсоединить патрубки от радиатора и подставить под сливные отверстия ёмкость. Этот способ позволяет удалить из системы охлаждения практически всю жидкость.
2. Выкрутить заглушку из корпуса расширительного бачка — вытечет не более 5 литров антифриза.

Заливать новую охлаждающую жидкость нужно только после полного завершения всех монтажных работ. Рекомендуется убедиться в том, что шланги подачи и отвода антифриза герметично подсоединены к штуцерам.

Процедура замены помпы

На 8-клапанной «Ладе Гранте» поменять водяной насос несколько проще, чем на 16-клапанной. Все действия владельца укладываются в следующую схему:

1. Слить антифриз.
2. Отсоединить провод от клеммы «минус» на аккумуляторе.
3. Поставить домкрат под переднее правое колесо и снять его.
4. Далее выкрутить винты крепления кожуха узла ГРМ. Снять кожух.
5. Ослабить ролик-натяжитель ГРМ.
6. Уменьшить натяжение ремня приводного ремня генератора.
7. Снять ремень ГРМ и ремень от генератора.
8. От помпы отсоединить подводящий и отводящий шланги. Достаточно отвёрткой ослабить степень сжатия металлического хомута, как патрубки легко снимаются. Возможно подтекание антифриза, поэтому лучше заранее подставить под штуцеры насоса ёмкость или проложить ветошь.
9. Отсоединить крышку от помпы.
10. Выкрутить гайки крепления помпы к стенке мотора.
11. Вытащить насос.
12. Сразу же после демонтажа нужно будет очистить поверхности фланца от подтекания антифриза и отложений грязи, обязательно удалить остатки от резиновой прокладки.

Фото: порядок работ при замене помпы

После этого на место старой помпы можно устанавливать новую. Все этапы работы производятся в обратном порядке. Перед тем как установить водяной насос, на прокладку рекомендуется нанести тонкий слой герметика и подождать 10 минут, пока он немного подсохнет. Герметик создаст дополнительную целостность всех элементов насоса и продлит срок службы сальника.

Замена помпы

После выполнения проверки водяного насоса, его ремонта либо покупки нового элемента, осталось только установить его на место. Мы советуем уделить максимум внимания моменту установки прокладки и затяжки болтов крепления. Некоторые специалисты советуют применять герметики, чтобы обеспечить надежную защиту от течи. Иногда это невозможно, поскольку на некоторых машинах в будущем герметик не даст ослабить крепление насоса для замены ремня газораспределительного механизма.

Кроме этого, придерживайтесь рекомендаций производителя относительно момента затяжки болтов (эта информация есть в инструкции по обслуживанию). В противном случае вы можете пережать прокладку или повредить резьбовое соединение. В конце необходимо залить охлаждающую жидкость.

В процессе добавления антифриза или тосола в систему охлаждения необходимо избавиться от воздушных пробок. После установки новой или восстановленной помпы и прогрева силового агрегата обязательно проведите осмотр места установки детали на предмет появления течей ОЖ.

Важным узлом двигателя Лада является – помпа или водяной насос системы охлаждения. На данной модели представлены двигатели с серийным индексом ВАЗ-11183, ВАЗ-11186, ВАЗ-21126 (также с АКПП) и ВАЗ-21127.

Подбирать этот агрегат следует по каталожным номерам детали

Ведь помпа Гранта отвечает за сохранность такой важной детали мотора, как ремень ГРМ. Помпа (водяной насос системы охлаждения) Лада Гранта номер по каталогу – 21114-1307010-00, 21114-1307010-01

Сделать само-диагностику неисправности помпы, можно самостоятельно. Для этого потребуется лишь визуальный обзор отдела водяного насоса СО. При демонтаже помпы, найти причину поломки будет доступней. Определение неисправности Гранта, помпа:

• Издает шум, непривычный гул подшипников в отделе помпы. • Подтеки в области помпы свидетельствуют о необходимости замены прокладки. • Также могут быть подтеки в дренажном отделе помпы – это износ сальника. • При износе/поломке крыльчатки помпы будет наблюдаться плохая циркуляция охлаждающей жидкости в системе. • При обнаружении осевого люфта валика насоса – износ подшипника.

Водяная помпа обеспечивает правильную циркуляцию охлаждающей жидкости в моторе автомобиля

Таким образом нечастый контроль, при котором, следует обращать внимание и на отдел насоса ОЖ Лада Гранта – помпа и взаимосвязанные с ней агрегаты, будут служить Вам верой и правдой. А перегрев двигателя, от внезапной неисправности, вашей машине уже не грозит

Не забывайте что от качества помпы – зависит также работа печки.

К сожалению часто встречаются подделки помпы, будьте внимательны и всегда сохраняйте чек о покупке или оговаривайте условия возврата. Остерегайтесь подделок, после установки внимательно проверьте на холодном и прогретом двигатели работу насоса.

Помпа Лада Гранта представлена двумя зарекомендовавшим себя производителями. Это фирмы -ТЗА (Тольяттинский Завод Агрегатов) и LUZAR (Луганский Завод Автомобильных Радиаторов)

Обращайте внимание на цвета оригинальной помпы. Сравнивайте пазы и ребра жесткости крыльчатки

Сравнивайте все надписи на помпе с оригиналом.

На авто рынках можно встретить множество водяных насосов на Ладу Гранту. Выбрать без опыта хорошую – не просто. Конечно будет идеальным вариантом, иметь при себе оригинал заводского производства для сравнения. Ведь качество и цены на базарах разные, лучше покупать у официальных производителей, для сравнения, помпа на гранту цена:

• ТЗА помпа (21116-1307010-00) – от 815 до 1100 рублей. • LUZAR помпа (21116-1307010-00) – средняя стоимость 1240 рублей. • Kraft – от 1550 рублей. • HEPU – от 1800 рублей. • На рынках так же можно найти якобы «оригиналы» помпы всего лишь от 500 рублей. Но подумать стоит ли эта непроверенная деталь приобретения, решать Вам.

Замена помпы завершена

Отметим, что 8-клапанные агрегаты Лада Гранта страдают риском обрыва ремня в связи с заклиниванием несвоевременно диагностированной и замененной помпы. На данных агрегатах ресурс насоса приближается к 80-тысячным пробегам, имея гарантийное обеспечение, равное по времени одному году. Здесь следует проявить внимательность и выбирать только качественные запчасти.

В среде владельцев Лада Гранта блуждает разногласие, касающееся необходимости покрытия новой прокладки герметизирующим составом, или отсутствия потребности в таковом действии. Производители насосов утверждают, что не нужно! Многими мастерами этот постулат пренебрегается, и они добавляют герметик, объясняя это лучшей герметизацией канала охлаждения, где располагается помпа.

Концентрируем внимание на некоторых важных аспектах во время замены:

• не допускаем выскакивания шпонки шкива распределительного вала;
• стопорим моторные валы после демонтажа ремня, исключив их поворот.

Как заменить помпу на автомобиле «Лада Гранта» своими руками

Автомобили «Лада Гранта» заслуженно получили репутацию надёжных и неприхотливых в обслуживании транспортных средств. Водители в целом хорошо отзываются об этой модели, к тому же все необходимые процедуры по восстановлению функций или замене агрегатов на «Гранте» легко можно выполнить своими руками. В перечень самостоятельных работ включается и демонтаж вышедшей из строя помпы.

Для чего нужна помпа в автомобиле

Силовой агрегат любого транспортного средства работает в тесной связи с охлаждающей системой. Постоянная циркуляция тосола (или антифриза) по системе обеспечивает надлежащее охлаждение двигателя и защищает трущиеся части мотора от перегрева. Соответственно, если бы не было системы охлаждения, то мотор нельзя было считать рабочим агрегатом — при первой же нагрузке он нагревается до критической температуры и закипает.

Работа системы охлаждения укладывается в простую схему:

1. В расширительный бачок водитель заливает антифриз.
2. После запуска двигателя антифриз начинает поступать в полость помпы.
3. Оттуда жидкость под давлением направляется в устройство радиатора и к блоку цилиндров.

Соответственно, помпа в этой схеме выполняет роль насосного оборудования, которое и обеспечивает непрерывность подачи охлаждающей жидкости к мотору.

Устройство выполняется из твёрдых сплавов металла, что позволяет продлить срок службы всех подвижных и трущихся частей помпы

На «Ладе Гранта» помпа запускается в момент зажигания двигателя. Сам насос входит в состав газораспределительного механизма: лопасти его крыльчатки будут крутиться до тех пор, пока вращается шкив через ремень ГРМ.

Признаки неисправности помпы на автомобиле «Лада Гранта»

«Лада Гранта» продолжает лучшие традиции автомобилестроения отечественного завода, а потому её конструкция не вызывает особенных трудностей при диагностике. Чтобы выявить неисправность помпы, не нужно заглядывать в руководство по эксплуатации или же обращаться к услугам специалистов СТО. Существует всего три признака поломки водяного насоса, которые водитель может выявить и самостоятельно.

Мотор начал сильно греться

Если «Гранта» даже зимой во время езды начинает сильно греться, и вентилятор уже не справляется с охлаждением мотора, то это явный признак того, что помпа вышла из строя. Всё дело в том, что наличие охлаждающей жидкости в системе ещё не является гарантией охлаждения мотора, так как если нет давления, то жидкость просто не будет поступать к блоку цилиндров.

Подтвердить подозрения можно довольно простым способом:

1. Завести двигатель.
2. Дождаться, когда мотор прогреется до своей рабочей температуры.
3. Включить печку.
4. Если из неё начинает выходить только холодный воздух, то циркуляция антифриза в системе нарушена. Скорее всего, неполадки связаны с сильным износом лопастей крыльчатки насоса, а потому нужно как можно скорее заменить помпу на новую.

Показания приборов в салоне говорят о сильном нагревании двигателя — это повод заглянуть под капот и проверить состояние помпы

Неравномерно изнашивается ремень ГРМ

Часто водители, решив поменять ремень газораспределительного механизма, с удивлением замечают, что он изношен только с одной стороны. Разумеется, это ненормально для работы резинового изделия — конструкция ГРМ рассчитана на равномерный плановый износ каждой детали.

Ремень ГРМ трётся с одной стороны по причине того, что разболтаны подшипники на валу помпы. Соответственно, если наблюдается несимметричный износ ремня ГРМ, то это говорит о том, что помпа вот-вот выйдет из строя. Обычно, если разбалтываются подшипники, во время езды водитель слышит громкий хруст или удары из-под зоны капота.

Даже после непродолжительной работы ремень начнёт изнашиваться только с одной стороны, если есть выработка подшипников помпы

Течь помпы

Даже качественный водяной насос не может служить вечно. Поэтому со временем сальник помпы (самый уязвимый компонент насоса) начнёт изнашиваться и, как следствие, протекать. А течь антифриза в зоне ГРМ явно свидетельствует о том, что помпа потеряла герметичность и уже не выполняет своей функции в нужном объёме. Разумеется, если течь небольшая, то машиной пока можно пользоваться, так как система ещё будет обеспечивать охлаждение двигателя. Однако в любой момент сальник может прорваться окончательно, и весь антифриз вытечет из картера.

В ряде случаев течь водяного насоса наблюдается не только из-за выработки сальника, но и по причине неправильного монтажа резинового уплотнителя во время замены насоса.

Двигатель Лада Гранта

Основными дефектами водяного насоса Лада Гранта являются протечки охлаждающей жидкости и износ подшипника (определяется по повышенному шуму, гулу при работе). Ремонт водяного насоса, как правило, к желаемому результату не приводит, поэтому рекомендуется заменять насос (помпу) в сборе. Вам потребуются: ключи «на 10», «на 17», две отвертки.

Операции по замене водяного насоса (помпы) Лада Гранта

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости Лада Гранта»). 3. На двигателях ВАЗ-21116 и ВАЗ-111 выверните четыре болта крепления верхней части передней крышки привода распределительного механизма.

4. . и снимите ее.

5. На двигателеВАЗ-11183 выверните три болта крепления передней крышки привода газораспределительного механизма.

6. . и снимите ее.

7. На двигателе ВАЗ-21126 шестигранным ключом «на 5» выверните пять болтов крепления верхней передней крышки ремня привода газораспределительного механизма

8. . и снимите ее.

9. Установите поршень 1-го цилиндра в положение ВМТ (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия на автомобиле Лада Гранта»). 10. Снимите натяжной ролик (см. «Заме на ремня привода газораспределительного механизма и натяжного ролика»). ПРЕДУПРЕЖДЕНИЕ После снятия ремня привода газораспределительного механизма запрещается проворачивать, распределительный и коленчатый валы. 11. Снимите зубчатые шкивы распределительного вала (см. «Замена прокладки головки блока цилиндров»). 12. На двигателях ВАЗ-21116 и ВАЗ-11186 выверните болт крепления шкива коленчатого вала.

13. . затем снимите шкив.

14. . и установленную под ним грязеотражательную шайбу.

15. Выверните три болта крепления нижней части передней крышки привода газораспределительного механизма.

16. . и снимите крышку

17. На двигателе ВАЗ-11183 отверните гайку и выверните болт крепления задней крышки ремня привода газораспределительного механизма.

18. . и три болта крепления водяного насоса (этими болтами одновременно закреплена и крышка), затем снимите заднюю крышку привода газораспределительного механизма.

19. На двигателях ВАЗ-21116, ВАЗ-11186 и ВАЗ-21126 выверните три болта крепления водяного насоса, как это делали при снятии задней крышки привода газораспределительного механизма двигателя ВАЗ-11183 (см. п. 18). 20. Вставив отвертку в паз, аккуратно отделите от блока насос и снимите его.

21. Снимите с насоса прокладку.

ПРИМЕЧАНИЕ Если прокладка осталась на двигателе, снимите ее. При каждом снятии насоса заменяйте прокладку новой.

22. Замените водяной насос, если обнаружена утечка охлаждающей жидкости через дренажное отверстие (поврежден сальник насоса).

23. . возник заметный осевой люфт валика насоса (поврежден подшипник насоса).

24. . обнаружены трещины, сколы, выкрашивания на крыльчатке А, зубчатом шкиве Б и корпусе В насоса.

25. Проверьте затяжку стопорного винта подшипника насоса. При необходимости затяните винт.

26, Установите насос в порядке, обратном снятию. При этом номер на насосе должен быть направлен вверх.

27. Установите остальные детали в порядке, обратном снятию. Шкивы распределительных валов установите выступающей частью ступицы к двигателю.

После этого проверьте совпадение меток ВМТ на шкиве распределительного вала и задней крышке ремня привода. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Проверка и регулировка натяжения ремня привода газораспределительного механизма двигателя ВАЗ-11183») и залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости Лада Гранта»).
