Фото подкапотного пространства ваз 2107

«ВАЗеЛИН» — Стреч-лимузин-кабриолет из ВАЗ-2107

Где розовый кабриолет, там обязательно должен быть громадный розовый лимузин-кабриолет. И опять, как и в предыдущем случае, автором этого автомобиля является брутальный 42-летний деревенский автомеханик Сергей Федулов.

На строительство одного лимузина ушло два кузова ВАЗ-2107, с которых взяли переднюю и заднюю части. Затем был сварен каркас для удлинения лимузина, к которому намертво приварили боковую обшивку. Внутренняя часть лимузина полностью позаимствована от ВАЗ-2109.

Этот стиль назовем «деревенский гламур». «ВАЗеЛИН», как по-кавказски назвали этот объект, передвигается на переднем приводе, выдерживает нагрузку до 1300 килограммов и вмещает около 20 человек. Почти половину жителей деревни!

Кратко о важном: ходовая часть ВАЗ 2107

Ходовая часть автомобиля — это комплекс различных механизмов и узлов, которые позволяют машине не только передвигаться по поверхности, но и делают это передвижение максимально комфортным и безопасным для водителя. Заднеприводная «семёрка» имеет несложную конструкцию ходовой, однако в случае повреждений и дефектов может потребоваться помощь специалиста.

Задняя подвеска

Все элементы задней подвески на ВАЗ 2107 монтируются к задней оси автомобиля. Так же, как и передняя ось, она соединяет пару колёс и обеспечивает их вращение и повороты.

Колёса задней пары насаживаются на ступицы. Однако существенным отличием от конструкции передней подвески является отсутствие поворотных вращательных механизмов (кулачок и опора). Задние колёса на автомобиле — ведомые и полностью повторяют движения передних колёс.

С обратной стороны каждой ступицы к колесу подведён тросик тормоза. Именно через трос можно заблокировать (остановить) задние колёса, просто подняв ручник в салоне на себя.

Для защиты от ударов с дороги задняя подвеска оснащена амортизаторами и отдельными пружинами. При этом амортизаторы стоят не прямо вертикально, как на передней части ходовой, а немного наклонены в сторону редуктора вращения. Однако пружины имеют строго вертикальное расположение.

Сразу же под пружинами с внутренней стороны оси есть крепёж продольной штанги. Там размещается редуктор, который обеспечивает передачу вращения от коробки передач до задних колёс. Чтобы редуктор как можно дольше сохранял свою работоспособность, конструкторы АвтоВАЗа выполнили сборку задней подвески вместе с карданным валом: во время движения они двигаются синхронно.

На моделях ВАЗ 2107, выпущенных после 2000 г. вместо амортизаторов устанавливаются специальные амортизационные системы. Такая система включает в себя пружины, чашки и гидравлические амортизаторы. Разумеется, современное оснащение делает ход «семёрки» более плавным даже на самых убитых дорогах.

Передняя подвеска

Передняя подвеска на «семёрке» — полностью независимая. В её состав включаются:

• рычаг верхнего положения;
• рычаг нижнего положения;
• стабилизаторная установка, отвечающая за устойчивость машины;
• мелкие вспомогательные детали.

Грубо говоря, именно рычажные элементы и стабилизатор являются соединительным проходом между колесом и корпусом кузова. Каждое из колёс передней пары монтируется на ступицу, которая легко и без трений крутится на подшипниках. Для того, чтобы ступица надёжно держалась, с наружной стороны колеса надевается колпак. Однако такое оснащение позволяет колесу вращаться только в двух направлениях — вперёд и назад. Поэтому передняя подвеска обязательно включает в свой состав и шаровую опору, и поворотный кулак, которые помогают колесу поворачивать в стороны.

Шаровая опора в конструкции ВАЗ 2107 отвечает не только за повороты, но и за минимизацию вибрации от дороги. Именно шаровая принимает на себя все удары от попадания колеса в яму или при наезде на дорожное препятствие.

Чтобы величина дорожного просвета не сокращалась во время движения, подвеска оснащается амортизатором. Для адаптации «семёрки» к российским дорогам амортизатор дополнительно комплектуется пружиной. Пружина «вьётся» вокруг амортизатора, создавая с ним единое целое. Механизм устанавливается строго вертикально, чтобы обеспечить максимальный клиренс в любых условиях движения. Такой механизм отлично выдерживает все дорожные передряги, при этом кузов не испытывает сильной вибрации и толчков.

В составе передней части ходовой также имеется и поперечина. Именно эта деталь соединяет между собой все элементы подвески и выводит их на работу с рулевой колонкой.

Передняя подвеска принимает на себя вес двигателя, а потому испытывает повышенные нагрузки. В связи с этим её конструкция и дополнена более мощными пружинами и весомыми поворотными элементами.

Ходовая часть на ВАЗ 2107 имеет довольно простое строение. Важным фактом можно считать возможности для самостоятельного выявления неисправностей ходовой и простоту диагностики.

Пороги

Главным предназначением порогов является, защищать уязвимые боковые стороны кузова автомобиля. По этой причине пороги часто подвержены повреждениям. Кроме того, садясь или слезая с автомобиля, пассажиры и водитель периодически соприкасаются с ними, царапая элементы обувью. В итоге с них сходит ЛКП, это вызывает коррозию и гниение.

Дырка на пороге

На «семерке» классическая замена или ремонт порога начинается с регулировки дверных петель. Если этого не сделать, то заменить правильно порог не получится из-за зазора.

После этого, делается следующее:

• Двери снимаются;
• Порог срезается (вначале наружная часть, затем усилитель);

Усилитель порога

Новый усилитель приваривается через отверстия на нем, как на фото ниже;

Установка порога своими руками

Ставится новый порог.

Цена на комплект порогов Ваз 2107 начинается от 200 рублей. Толщина, как правило, 2-3 мм.

Остальные кузовные детали Ваз 2107, такие как двери и крышка багажника, тоже имеют значимое место в конструкции кузова и его геометрии.

Каждый из элементов кузова «семерки» имеет свой ИД номер, схему отливки и свою толщину. Так, для крыши – 0,9 мм, а для задних арок колес – 1 мм.

↑ Блок цилиндров

Блок цилиндров изготавливается методом литья из специального высокопрочного чугуна. Отверстия под цилиндры растачиваются непосредственно в блоке и дополнительные вставки (гильзы) в цилиндрах не применяются. Для получения специального профиля и чистоты поверхности цилиндры хонингуются. По диаметру цилиндры подразделяются на 5 классов через 0,01 мм, обозначаемые латинскими буквами A, B, C, D и E. Класс каждого цилиндра маркируется на нижней плоскости блока цилиндров.

Отверстия под коренные подшипники коленчатого вала растачиваются в сборе с крышками подшипников. Поэтому они невзаимозаменяемы ни между собой, ни с крышками других блоков цилиндров. Чтобы не перепутать крышки, на них делается маркировка. Крышки подшипников крепятся к блоку цилиндров самоконтрящимися болтами, замена которых на какие-либо иные недопустима.

Валик привода вспомогательных агрегатов вращается в двух втулках, запрессованных в блок цилиндров. Передняя втулка сталеалюминиевая, а задняя – металлокерамическая, бронзографитная. В запасные части поставляются втулки номинального и ремонтного размеров с уменьшенным на 0,3 мм внутренним диаметром.

«Городской стиляга» — идеальный вариант для хипстеров

Несомненно, это сугубо городской житель и по конструкции и по стилю

Он отлично вписывается в ритм жизни стильных молодых ребят, которые не особо куда торопятся и обращают внимание больше на детали, чем на суть вещей. Эта «семерка» с тюнингом в стиле стэнс, с тщательно отрегулированной подвеской, заниженной, но не совсем экстремально

Как у всех моделей этого направления основным броским элементом являются полированные колесные диски, настолько широкие, чтобы низкопрофильная резина максимально плотно подходила к колесной арке. В идеале должно быть так, чтобы не пролезала рука, но и не было трения при движении. Это по-настоящему искусство настройки механиков.

Салон вмещает два спортивных ковшеобразных сидения, спортивный руль, трехточечные спортивные ремни безопасности, хорошую музыку..

и пожалуй все, остальное просто не особо важно. Этот автомобиль дал нашей классике ВАЗ-2107 совершенно новую жизнь в новых реалиях и в новых скоростях

Ему повезло! И поэтому автомобиль так гордо и с достоинством смотрится на городской трассе. А его водители из тех, кто хранят ключи под правым задним колесом и смотрятся в зеркало заднего вида, проверяя качество утреннего бритья. Городские хипстеры на «Городском стиляге» ВАЗ 2107 — вот кто они.

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;

Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы

• Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
• Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
• Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

Недостатки

У системы впрыска есть и некоторые изъяны, в частности:

• Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
• Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
• Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.

На фото – диагностика кислородного датчика ВАЗ 2107

Хотя установка впрыска на «семерку» и помогла модели продержаться на конвейере вплоть до 2012 года, тем не менее, современные тенденции вынудили АвтоВАЗ прекратить выпуск заднемоторных версий. Надеемся, что для автовладельцев оставшихся в строю ВАЗ 2107 будет полезной данная статья, а также схемы электрооборудования и проводки в большом разрешении.

«Lucky seven» или ВАЗ 2107 — «воплощение мечты»

У Владимира из Москвы все началось с детских воспоминаний об отцовском автомобиле. И он решил сделать своеобразный «экшн-проект» в виде качественного навороченного саунд-тюнинга для ВАЗ-2107.

Слово «экшн» здесь ключевое для описания доработок автомобиля в плане звучания, которые предусматривали тщательную аудиоподготовку с вибро-шумоизоляцией кузова и изменением интерьера, установку двух новейших генераторов на 115А, двух гелиевых аккумуляторов Optima 55А, 4 усилителя, сабвуферов KICKER, динамиков PEONEER и потолочного монитора MYSTERI.

Да и динамические характеристики автомобиля тоже задаются 1,6-литровым двигателем от Chevy Niva, готовым в будущих планах к установке турбины GARETT GTX 28. В результате получился уникальный динамичный мультимедиа экспонат, который уже 5 лет выигрывает различные конкурсы по автозвуку. Просто мечта!

Замена предохранителей

Перед заменой предохранителей необходимо выполнить две вещи:

• выключить зажигание;
• отсоедините «массу» от аккумулятора.

В противном случае во время работы может произойти короткое замыкание.

1. Снимите крышку блока предохранителей, ослабив зажимы;
2. осмотрите предохранители и определите необходимость замены (это видно из сломанной плавкой нити или черных следов от ее сгорания);
3. плоскогубцы или специальные пинцеты для снятия предохранителя;
4. вставить новый предохранитель, рассчитанный на тот же ток;
5. закройте крышку.

1. Расположение предохранителей указано на задней панели крышки нового блока питания. На старых типах предохранителей плавкие предохранители просто пронумерованы слева направо.

2. Лучше проверить работоспособность предохранителей не визуально, а омметром или циферблатом.

Стритрейсерский вариант купе ВАЗ-2107 с претензией на GT

Перед нами вариант тюнинга, который как-то очень ностальгично выделяется на фоне новомодных стэнс- и лоурайдерских вариантов. Каноны тюнинга времен 15-20-летней давности в этом автомобиле, когда такие переделки были в фаворе, как-то по особому греют душу… совсем как старый добрый винил в музыке.

Чисто белый кузов с черным кругом, широкой солнцезащитной белой полосой на лобовике, высокое двухуровневое антикрыло на обрезе стокового гражданского седановского багажника, белые раллийные диски и набор рекламных брендовых наклеек на водительской двери и по порогам — все это элементы классического тюнинга и подхода к доработкам автомобилей конца прошлого века.

Но из особенностей проекта следует отметить трудоемкую кузовную работу по формированию из металла всех обводов от низкой юбки, плавно переходящей в расширители арок, а те в пороги, до интересных аэродинамических крылышек на обрезе заднего крыла.

Кузов автомобиля

Кузов машины ВАЗ 2107 представляет собой заднеприводный четырехдверный седан. Схема сборки его каркаса стандартна и имеет следующие элементы:

• Передние части;
• Передние крылья с усилителями;
• Крыши с рамами стекол;
• Пол с усилителями и панелью задней части;
• Боковые части;
• Задние крылья.

Каждый элемент отлит из малоуглеродистой стали. Для каждой детали предусмотрена не только свой номер, схема отливки, но и своя толщина. Например, для крыши 0,9 мм, а для арок задних колес – 1,0 мм.

Большинство деталей соединяется с помощью бесконтактной сварки, но детали, на которые приходится большая нагрузка, дополнительно укреплены дуговой сваркой.

Среди навесных частей стоит выделить:

Что находится под капотом ВАЗ 2107?

Объясните назначение деталей под капотом ВАЗ 2107 инжектора и карбюратора. Желательно с фото.

1. Аккумуляторная батарея;
2. Бачок омывателя ветрового стекла;
3. Блок реле и предохранителей;
4. Корпус дроссельной заслонки;
5. Ресивер;
6. Рукав подвода воздуха к корпусу дроссельной заслонки;
7. Крышка маслоналивной горловины;
8. Радиатор;
9. Двигатель;
10. Топливный фильтр;
11. Пробка радиатора;
12. Электровентилятор радиатора;
13. Указатель уровня масла в двигателе;
14. Бачок гидропривода тормозов;
15. Воздушный фильтр;
16. Бачок гидропривода выключения сцепления;
17. Бачок гидропривода выключения сцепления.

1. Блок реле и предохранителей;
2. Аккумуляторная батарея;
3. Воздушный фильтр;
4. Крышка маслоналивной горловины;
5. Двигатель;
6. Указатель уровня масла в двигателе;
7. Распределитель зажигания;
8. Электровентилятор радиатора;
9. Вакуумный усилитель тормозов;
10. Катушка зажигания;
11. Пробка радиатора;
12. Бачок гидропривода тормозов;
13. Бачок гидропривода выключения сцепления;
14. Расширительный бачок системы охлаждения двигателя;
15. Бачок омывателя ветрового стекла.

В моторном отсеке, по центру установлен двигатель. Над ним стоит воздушный фильтр, из которого выходит воздухозаборник. Слева сверху находится блок реле и предохранителей. Слева снизу стоит аккумулятор.

Между мотором и радиаторной решеткой стоит радиатор. Справа от мотора находится цилиндрическая катушка зажигания. Правее нее – бачок омывателя ветрового стекла. Над ним разместился расширительный бачок системы охлаждения двигателя. Справа сверху над этим бачком расположены бачки гидропривода тормозов и бачок гидропривода выключения сцепления.

Источник

Схема предохранителей и реле 2107

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
10. Лампы панели приборов.
11. Лампы стоп-сигнала.
12. Правая фара дальнего света.
13. Левая фара дальнего света, контрольная лампа дальнего света.
14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
16. Ближний свет (правая лампа).
17. Ближний свет (левая лампа).

Реле блока выполняют такие функции:

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

Блок предохранителей ВАЗ 2107 (инжектор) не отличается от блока на карбюраторной “семерке”. Инжекторные модели просто оборудованы дополнительным блоком реле и предохранителей, устанавливаемым в салоне под “бардачком”. Блок включает три реле — “главное”, реле бензонасоса и реле вентилятора.

Варианты усовершенствования печки ВАЗ-2107 своими руками

Рассмотрим, как улучшить работу отопительной системы отечественной семёрки исключительно своими силами.

Начинаем модернизацию отопительных элементов с замены штатного крана на более надёжное изделие. Кран находится в передней части салона машины в области ног пассажира. Иногда, автовладельцы узнают о его местонахождении только в случае протечки охлаждающей жидкости. Протечка доставляет много неприятностей владельцу, особенно в холодную пору. Антифриз вытекает под ноги пассажира, приходится сушить не только коврики, а и обшивку машины. А также охлаждающая жидкость содержит вещества, которые неблагоприятно влияют на здоровье человека

Устранить протечку важно в кратчайшие сроки

Замещение обычного крана аналогичным новым изделием помогает решить вопрос только на незначительный промежуток времени. Специалисты советуют несколько вариантов решения этой проблемы. Как вариант можно заменить штатный кран машины изогнутой герметичной трубкой. Таким образом, протечки устраняются, однако, возникает другое неудобство. Отсутствие крана не даёт возможности перекрывать подачу охлаждающей жидкости в радиатор отопителя. Летом в салоне машины будет очень жарко. Более приемлемым вариантом решения вопроса является монтаж обычного крана для воды на подачу антифриза в радиатор печки в моторном отсеке машины. Единственным неудобством при такой модернизации будет необходимость открывать капот автомобиля для манипуляций с краном.

Ещё одним недостатком в работе отопительной системы ВАЗ-2107 является некачественная работа дефлектора, который находится со стороны водителя. Это провоцирует запотевание стекла, что ухудшает обзор водителю и может стать причиной аварийной ситуации. Для улучшения работы дефлектора его усовершенствуют с помощью установки в него небольшого вентилятора. Чаще всего для этого используются запчасти из компьютерной техники. Для монтажа надо снять дефлектор и подготовить в нём место для установки вентилятора. Питание вентилятора лучше вывести на отдельную кнопку, что будет более практично в использовании.

Следующим этапом тюнинга является устранение неполадок радиатора. На ВАЗ-2107 чаще всего устанавливались габаритные медные или алюминиевые радиаторы. Причиной некачественной их работы чаще всего может быть возникновение засорений системы отопления. Для улучшения обогрева салона транспортного средства надо провести полную очистку радиатора и деталей системы охлаждения и отопления

Важно использовать качественные охлаждающие жидкости для машины и не заливать воду вместо антифриза. Таким образом, вы сможете уберечь систему отопления от возникновения протечек и засорений

Самым радикальным и действенным способом доработки печки ВАЗ-2107 своими руками считается замена штатного вентилятора аналогичным изделием из отечественной восьмёрки. Такой вариант позволит увеличить подачу тепла в салон транспортного средства радиатором и улучшить его обогрев. Вентиляторы с восьмёрки характеризуются более высокой частотой вращения, низким уровнем потребления энергии. Для установки нового изделия надо разобрать нижнюю часть печки, чтобы добраться до вентилятора и провести его демонтаж. Он в дальнейшем больше не понадобится. Чтобы установить вентилятор из восьмёрки, надо подрезать гребень, который отвечает за подачу воздуха к полу автомобиля. На место штатного изделия устанавливается более мощный вентилятор восьмёрки с пятью лопастями

Очень важно надёжно его закрепить. Для корректной работы вентилятора желательно заменить также резистор и регуляторы на аналогичные изделия с ВАЗ-2108

А также кнопка включения вентилятора подлежит замене на кнопку от ВАЗ-2108. Штатная кнопка семёрки может быстро перегореть через разницу в подаче тока.

На этом модернизацию печки можно считать успешно завершённой.

Наладка и ремонт перекошенных частей кузова

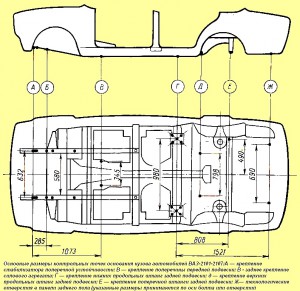

Вначале кузов диагностируется на соответствие общим требованиям:

Осматриваются точки крепления мотора, подвески и КПП. Базовые точки – так они называются. Если они в порядке или другими словами, их местонахождение соответствует заводским нормам, управляемость и устойчивость машины будет хорошей;

Далее внимание надо перенести на каркас, состоящий из отдельных составляющих. Именно к нему (каркасу) крепятся детали под названием оперение

Правильно отцентрированным кузовом считается тот, на котором все заводские размеры и формы восстановлены идеально. Другими словами, проверяется целостность геометрии кузова, диагностируемая следующим образом:

• Проверяются параметры зазоров остова и навесных деталей;
• Проверяются на соответствие конструкция проемов окон;
• Проверяется обоюдное расположение заводских точек на основании.

РЕМОНТ ДНИЩА КУЗОВА

Днище кузова больше других элементов подвергается агрессивному влиянию внешней среды и механическим повреждениям. Заметное влияние на его износ оказывает и плохое состояние дорог. Поэтому днище часто приходится полностью переваривать. Это можно сделать и самостоятельно — потребуется лишь смотровая яма или эстакада и хорошее освещение для осмотра днища. Из инструментов понадобятся:

1. газосварка или полуавтоматический сварочный аппарат;
2. ножницы по металлу;
3. болгарка;
4. рихтовочные молотки.

Крайне важно найти листовой металл оптимальной толщины — тонкое железо чувствительно к температуре (потребуется газосварка), а толстое сложно обрабатывать. Днище восстанавливается следующим образом

Днище восстанавливается следующим образом.

• Все проблемные места пола очищаются от грязи и ржавчины болгаркой.
• Вырезаются металлические латки.
• Латки фиксируются в нужных местах и привариваются.

Металлическая латка на днище кузова ВАЗ 2107 должна быть приварена по всему периметру

Швы зачищаются и покрываются антикорозийным составом.

Причины ремонта поршневой двигателя

Разобрав двигатель автомобиля, конечно, можно определить изношена ли шатунно-поршневая группа или нет. Но даже без разборки опытные мастера могут сказать, нужна ли замена поршневых колец ВАЗ 2107 вашему или нет. Это определяется по нескольким факторам:

• Во-первых, выхлоп. Цвет выхлопных газов при значительном износе поршневой имеет синий оттенок. Это происходит за счет попадания моторного масла в камеру сгорания, а затем, естественно, в выхлопную систему. Если дым из выхлопной явно синий – это признак совсем уж «ушатанного» двигателя и необходимости срочного ремонта.
• Во-вторых, расход топлива и масла. Расход заметно увеличится. Бензин будет просто улетать в выхлопную трубу. Масло проходит через кольца и остается в камере сгорания, так как не сгорает, и остается на деталях двигателя. Масляный нагар можно наблюдать на свечах зажигания.
• Третья причина – потеря мощностных характеристик двигателя. Если было замечено, что двигатель уже не тянет под горку или не способен развивать такую скорость, как раньше – все это является признаками износа поршневой и необходимостью ее замены.

Синеватый выхлоп – признак износа поршневой

Обивка салона кузова

Обивка и отделочные материалы салона имеют матовую по­верхность, не дающую бликов. Форма и цвет обивки и деталей салона автомобиля отвечают современным требованиям эстети­ки.

Обивка 49 и 52 крыши и задних боковых панелей крыши беже­вого цвета. Черный цвет имеют коврики 55 пола, обивки перед­них и центральных стоек 46 и 48, обивки боковин передка, пане­ли приборов и панели радиоприемника, полки панели приборов и коврик 53 багажного отделения. Цвет обивок 47 дверей, сидений и полки задка подбирается в зависимости от цвета покраски кузо­ва автомобиля.

Металлический каркас панели приборов покрыт пенополиуре­таном и сверху пленкой ПФМ-0,9. Панель приборов закреплена по верху четырьмя гайками через приемы щитка приборов и ве­щевого ящика и четырьмя винтами внизу к поперечине кузова. Ниже панели приборов установлена панель радиоприемника.

Обивка 49 крыши выполнена из поливинилхлоридной пленки ПВХ с дублированной под ней прокладкой из паралона толщиной 3 мм. Обивка приклеена к каркасу обивки крыши, изготовленному из высокопрочного полистирола. Края обивки по периметру оги­бают кромку каркаса. Каркас обивки винтами крепится к каркасу кузова. В передней части крыши обивка прижата к каркасу кузова винтами крепления противосолнечных козырьков, зеркала задне­го вида и поручней.

Обивка 52 боковых панелей крыши изготовлена из пластмассы АБС и закреплена каждая тремя пружинными держателями, изго­товленными заодно с обивкой, для чего по передней и задней кромке внутренней боковой панели крыши имеются отверстия для крепления.

Обивка 46 и 48 передних и центральных стоек выполнена из черной пластмассы АБС. Обивка передних стоек закреплена вин­тами с черным декоративно-защитным покрытием. Расположены винты в малозаметных местах. Обивка центральных стоек уста­новлена на крючках, изготовленных заодно с ней, в отверстия стоек и вверху закреплена винтом.

Боковины передка закрыты обивкой 43, изготовленной из ДВП, которая закреплена по заднему краю двумя держателями в от­верстия кузова через отверстия в обивке. Передняя часть обивки закреплена проволочными держателями, приклепанными к обив­ке. Лицевая поверхность обивки покрыта пленкой с декоратив­ным покрытием.

Правая и левая обивки переднего пола, кожухи пола, задней части кузова, коробки воздухопритока изготовлены из слоистых шумопоглощающих панелей с битумным слоем толщиной 2 мм. Обивка покрыта с обеих сторон полиэтиленовой пленкой. Пол ку­зова закрыт черными поливинилхлоридными ковриками 55, кото­рые закреплены винтами. Средние коврики пола с ворсом, с мол­ниями-застежками типа «репейник». В проемах дверей коврики поджаты облицовочными порожками, выполненными из полипро­пилена.

Обивки 47 дверей изготовлены из пластмассы АБС и прикреп­лены к внутренним панелям дверей пластмассовыми держате­лями 44.

Внутренняя отделка кузова автомобиля ВАЗ-2105 первых вы­пусков может несколько отличаться.

Переделка карбюраторного двигателя в инжекторный

Для установки электронного впрыска топлива вместо карбюратора потребуется переделка топливной системы и установка датчиков. После переделки подкапотное пространство преобразится, как показано на рисунке ниже.

Уход от карбюраторной системы питания рекомендуется по инструкции ниже. Для примера рассматривается установка инжектора на ВАЗ 2107.

1. Слить охлаждающую жидкость. Для удобства проведения работ желательно убрать весь антифриз из системы. Допустимым является снижение уровня тосола ниже головки блока цилиндров;
2. Произвести демонтаж карбюратора;
3. Открутить крепления коллекторов;
4. Для удобства выполнения работ рекомендуется снять прерыватель;
5. Снять шкив с коленчатого вала;
6. Установить новую переднюю крышку двигателя. В автомобилях ВАЗ 2107 с инжектором она идет с местом для датчика коленвала;
7. Заменить шкив на новый;
8. Сверить совпадение меток.

Дополнительные обозначения

Предохранители автомобиля ваз 2107 расположены следующим образом:

• лампы заднего света и фонарей заднего хода;
• электродвигатель вентилятора отопителя, насосов омывателей фар и очистителей стекла;
• сигнализатор включения обогревателя заднего стекла ваз 2107;
• указатели поворота и реле аварийной сигнализации;
• противотуманные фонари;
• тахометр, вольтметр;

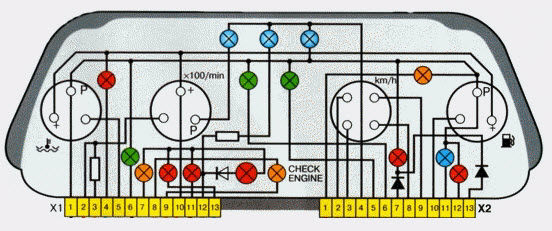

• контрольные лампы давления масла, жидкости, указатели уровня и резерва топлива на щитке приборной панели, освещение панели приборов;
• прикуриватель и часы;
• звуковой сигнал ВАЗ;
• освещение салона (до 2000-го года выпуска – на потолке одна лампа, у вышедших после 2000-го – два плафона на стойках задних дверей);
• дальний свет фар;
• контрольная лампа дальнего света;
• подкапотное освещение и освещение номерного знака;
• подсветка бардачка;
• правая фара;
• левая фара.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2020 ГОДА ВЫПУСКА

«>

Подводим итоги, делаем выводы

Как видим, ничего сложного в этом деле нет. Простая инструкция, приведенная выше, поможет выполнить владельцу ВАЗ 2107 ремонт кузова своими руками, а цена такого решения будет в итоге весьма низкой, особенно в сравнении с дорогими сервисами. Качество при этом страдает очень редко. Если уж возникают сомнения и приведенные рекомендации кажутся не очень подробными, всегда можно посоветоваться с самым разноплановым специалистом – интернетом. Достаточно просто набрать в строке поиска что-то вроде «ВАЗ 2107 кузовной ремонт» — в выдачу точно попадет несколько видео с подробными инструкциями, да и фото окажутся полезными. Удачных вам ремонтов, а лучше – полного их отсутствия!
