Подсветка кнопок ваз 2114: замена и модернизация

Причины замены плафона освещения салона

Как правило, большинство водителей не обращают внимания на салонный плафон, пока его работа полностью их устраивает.

Поэтому процедура демонтажа плафона освещения может быть обусловлена следующими причинами:

• Перестало гореть салонное освещение – возникает как из-за перегорания лампочки, так и по причине отсутствия контакта на входе самого светильника.
• Недостаточное освещение – в большинстве случаев обуславливается тем, что в плафоне установлены маломощные или устаревшие приборы, дающие слабый световой поток. Также может происходить из-за перегорания какой-либо части осветительных устройств в плафоне.
• Мерцание светильника – возникает из-за плохого контакта или неисправности драйвера светодиодного светильника. Для диагностирования причины необходимо снять плафон освещения.
• Разбитое стекло рассеивателя или треснувший корпус плафона – обуславливается неаккуратными действиями как самого водителя, так и пассажиров. Также возникает при естественном старении пластика и утрате его механических свойств.

Не зависимо от того, какая причина привела к необходимости демонтажа плафона, следует отнестись к данной процедуре максимально внимательно, так как из-за неосторожных действий может запросто пострадать как сам светильник, так и обшивка потолка. Что повлечет за собой дополнительные затраты на их ремонт и восстановление.

Пересвет кнопок на ВАЗ 2114 своими руками

Замена штатной подсветки кнопок на ВАЗ 2114 потребует подготовки определённых инструментов, материалов, а также некоторых временных затрат. Для работы понадобится следующий перечень необходимого:

• паяльник с тонким жалом;
• припой;
• пинцет;
• небольшой нож или плоская отвёртка;
• светодиодные элементы желаемого цвета.

Какие светодиоды и в каком количестве приобретать

Кнопки, установленные на приборной панели рассматриваемой модели, бывают старого и нового образца. В первом случае в качестве элемента подсветки используются небольшие лампочки либо светодиоды, а во втором — платы с запаянными smd светодиодами.

В качестве элементов подсветки в кнопках могут использоваться лампочки, светодиоды и smd элементы

Каждая кнопка оснащается двумя светодиодными элементами: один отвечает за подсветку самой кнопки, а второй свидетельствует об активации той или иной функции. Исключение составляет кнопка ближнего света фар — в ней светодиод индикации включения отсутствует. Поэтому если предполагается замена светодиодов на всех пяти кнопках, то потребуется приобрести 9 элементов подсветки. Определить тип последних можно только после разборки кнопки. Для старого образца нужны светодиоды на 12 В диаметром 3 мм. В новом образце используются элементы с маркировкой 0805. При использовании стандартных светодиодов рекомендуется дополнительно по цепи питания (прямо в кнопке) устанавливать резистор сопротивлением от 500 Ом до 1 кОм, который предотвратит перегорание элемента.

Чтобы исключить перегорание светодиода, последовательно рекомендуется установить резистор

Как снять кнопки

Для демонтажа кнопок на передней консоли необходимо выполнить следующие действия:

1. Снимаем клемму минуса с АКБ.

2. Вынимаем заглушку бортового компьютера либо сам БК, если он установлен. Для этого достаточно зацепить её пальцем и потянуть на себя.

3. В образовавшееся отверстие просовываем руку и нащупываем заднюю часть кнопок.

4. Аккуратно выдавливаем кнопки наружу.

5. Снимаем колодки с проводами.

6. Проделав необходимые действия с кнопками, устанавливаем их в обратном порядке.

Замена подсветки кнопок передней панели

Поскольку замена светодиодов на старых и новых вариантах кнопок несколько отличается, каждый из процессов стоит рассмотреть отдельно.

Пересвет кнопок старого образца

После демонтажа кнопок из панели приборов выполняем следующую последовательность действий:

1. Тянем за верхнюю часть кнопки и снимаем крышечку, на которую производится нажатие.

2. Вставляем плоскую отвёртку в кнопку и вынимаем внутреннюю часть. Извлекать нужно аккуратно, чтобы не потерять пружинки.

3. Мультиметром определяем полярность светодиодов.

4. Отгибаем выводы и демонтируем светодиодный элемент.

5. Подгибаем выводы новых светодиодов и вставляем их в корпус кнопки, соблюдая полярность, после чего укорачиваем выводы бокорезами до нужной длины.

6. Собираем кнопку в обратном порядке.

Пересвет кнопок нового образца

На современных кнопках светодиоды меняем таким образом:

1. Разбираем кнопку, как и в предыдущем пункте.

2. После вскрытия обнаруживаем плату с установленными светодиодами. Определяем полярность элементов и выпаиваем их паяльником с тонким жалом.

3. На их место аккуратно устанавливаем новые smd светодиоды нужного цвета свечения.

4. Производим обратную сборку кнопки.

Видео: пересвет кнопок ВАЗ 2114

Модернизация кнопок включения габаритов и ближнего света

Кнопки включения габаритов и ближнего света фар выполнены в виде единого элемента. Отсутствие светодиода, указывающего на включение ближнего света фар, многим автолюбителям доставляет неудобства. Обусловлено это тем, что часто непонятно, работают фары или нет. Для решения этой проблемы прибегают к модернизации кнопки. Помимо перечисленных выше инструментов, понадобится аналогичная кнопка, с которой будут сняты необходимые детали. Непосредственно процесс доработки состоит из следующих шагов:

1. Демонтируем кнопку из панели.

2. Минусовой отвёрткой поддеваем клавиши, вынимаем их и видим, что светодиод изначально отсутствует.

3. Разбираем корпус кнопок, надавливая на защёлки отвёрткой. На этом этапе кнопки должны находиться в нажатом положении.

4. С запасной кнопки демонтируем пару выводов и контактов, после чего устанавливаем их в корпус дорабатываемого элемента.

5. Достаём плату с двумя светодиодами из запасной кнопки и заменяем ею плату с одним светодиодным элементом.

6. При помощи паяльника присоединяем плату к новым выводам.

7. Чтобы подвести питание на новые контакты, соединяем медной проволокой контакты согласно фото.

8. Острым ножом или отвёрткой делаем отверстие в крышке кнопки.

9. Собираем деталь в обратной последовательности и устанавливаем на место.

Схема включения света фар, габаритов и поворотников ВАЗ-2113, 2114 и 2115

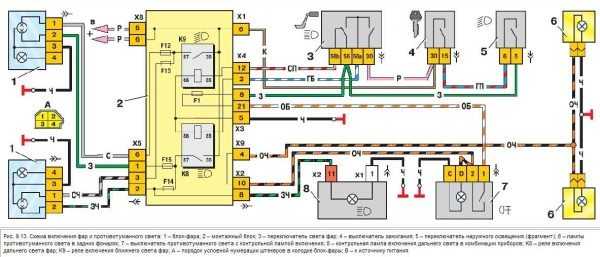

Схема включения света фар ВАЗ-2113, 2114 и 2115

Схема включения фар и противотуманного света:

1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения габаритных огней ВАЗ-2113, 2114 и 2115

Схема включения наружного освещения:

1 – лампы габаритного света в блок-фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – выключатель подкапотной лампы; 5 – выключатель зажигания; 6 – переключатель наружного освещения (фрагмент); 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях; 9 – фонари освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп-сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания;

Схема включения указателей поворота и аварийной сигнализации ВАЗ-2113, 2114 и 2115

Схема включения указателей поворота и аварийной сигнализации:

1 – лампы указателей поворота в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – комбинация приборов с контрольными лампами указателей поворота; 8 – переключатель указателей поворота; 2 – реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания

Когда включается аварийная световая сигнализация?

Ее применение является обязательным в следующих ситуациях:

• если произошло дорожно-транспортное происшествие;
• если вам пришлось осуществить вынужденную остановку в запрещенном месте, например из-за технической неисправности вашего автомобиля;
• когда в темное время суток вас ослепило движущееся на встречу транспортное средство;
• также включается аварийная световая сигнализация в случае буксировки, осуществляемой с помощью механического транспортного средства;
• при посадке и высадке группы детей из специализированного транспортного средства, при этом на нем обязательно должен быть прикреплен осведомляющий знак – «Перевозка детей».

Метки: пересвет, панель, ваз

Комментарии 84

Кто подскажет, сделал пересвет приборки на синий, как сделать еще стрелки ярко красными, а то ночью их не видно

Я брал у жены алый лак для ногтей, и красил стрелки тонким слоем со всех сторон.

норм валит, 7000 на тахометре 180 на спидометре

Классно! Но почему стрелки температуры и уровня топлива поднимаются и потом падают?

так проверка приборки в действии

Прикольное решено, а где брали плату под смд диоды?

гуд! только пока не вьёхал за счёт чего стрелки цвет менят при передвижении?

Разные светодиоды на плате подсветки стрелок.

однозначно в закладки, пока самое лучшее что видел!

чем пленку клеил обратно?

Классно. Надо наладить массовый выпуск и установку.

Клева сделал, я пересвет делал диодной лентой) а эти платы продаются где то или сам делал?

Клева сделал, я пересвет делал диодной лентой) а эти платы продаются где то или сам делал?

Их можно заказать.

Как понять «стрелки снимаются против часовой»?

Против часовой крутишь и тянешь на себя)

Так же против часовой только вдавливаешь ее. Я так делал

хорошая работа, я вот не пойму, каким образом стрелки цвет меняют если там обычный смд 3528?

Разные светодиоды на плате подсветки стрелок

они подключены последовательно, я так полагаю они по разному свечение дают из-за разности напряжений самих диодов? при уменьшении шима красный горит в полную силу а в то время синиму не хватает напруги и он тусклеет я правильно понимаю?

Просто при движении стрелки область подсветки указателя плавно перемещается над светодиодами. Потому и плавно цвет стрелки меняется. Там смена цвета от электроники не зависит никак.

тфу ты блин=)))) везде сложности вижу) спасибо за разьяснение)

Пожалуйста: -) всё гениальное — просто: -)

Просто при движении стрелки область подсветки указателя плавно перемещается над светодиодами. Потому и плавно цвет стрелки меняется. Там смена цвета от электроники не зависит никак.

а еще вопрос по контроллеру он запоминает настройки яркости ?

Не могу сказать. Это к автору темы.

ЁЁЁЁЁ да ты ещё и земляк))) ну тады ваще Красавчиг))

вот хочу на скорпе сдела а руки не доходят)) ну и не совсем силён в этом))) тоесть с плавной подсветкой! сможеш заварганить?

время будет обязательно сделаю)

молодец, отлично смотрится

что с тахотетром случилось?) почему только больших приборов сделаны стрелки?

в смысле что с тахометром? так захотел

Резинки не плотно прижал на дисплее

нериаально круто ! просто слов не подобрать ! молодец !

тебе спасибо ! такие как ты заставляют стремиться к чему то большему )

А мне такую забабахат? Сколько стоит будет?

Очень круто! Респект и завидос!

я не смог у себя стрелки снять, тянул тянул и сломал.

ооо( надо было аккуратней)

Зачет! вот только свет все равно немного проходит немного через светофильтр поляризатора

это телефон так передал. в живую все хорошо)

Кайф! Посоветуй, где взять-как сделать подсветку стрелок для щитка классики с аналогичными стрелками в одноцветными SMD — надо плату печатную обязательно делать?

На классике подсветить так можно только спидометр и тахометр. К сожалению я не делал обзор именно про стрелку так как торопился все воткнуть на место. СМД диоды я просто приклеил под стрелку саму стрелку делал из пластиковой красной прозрачной линейки, черный колпачек на нее из АКБ бесперебойника на 7а/ч в него же вставлен свинцовый противовес чтоб показания правильные были

Добрый день Друзья! обратились ко мне за помощью сделать пересвет приборной панели ВАЗ 2114. нового ничего лепить не стал, воспользовался темой уважаемого мною человека Евгегия autolubitel2110 по пересвету приборки! сделал довольно таки быстро и в принципе хорошо! что было сделано? Разбор приборки, чистка, удаление лишнего пластика(совсем чуть чуть!) Чистка шкал от родного зеленого цвета и от напыления под лампы накаливания. увеличение отверстия под стрелки и создание колодцев под них Смена цветов осуществляется путем включения одновременно зажигание и габаритов, и при выборе нужного нам цвета выключаем габариты, цвет остался в памяти. никаких кнопок и крутилок! провода все подключаются в самой приборке, не каких отдельных нет, тоесть как сняли приборку так и поставили обратно! есть режим день и ночь! на фото в синем варианте как раз с режимом ночь!

всем спасибо за внимание! по возникшим вопросом, обращайтесь, буду рад помочь!

следите за дальнейшими работами

, скоро будет пересет всего салона салона Желтой субмарины и пересвет приборной панели гран чароки!

Лада 2114 SnowMan › Бортжурнал › Стеклоподъемники без зажигания

Останавливаешься, глушишь двигатель, вынимаешь ключ из замка зажигания, нажимаешь на кнопку электростеклоподъемника что бы закрыть окно, НО НЕ ТУТ ТО БЫЛО. При выключенном зажигании кнопки стеклоподъмников не работают. Теперь для того что бы закрыть окно приходиться снова вставлять ключ в замок зажигания…

Думаю всем Вам знакома данная ситуация.

Этот «недуг» я поборол в первые дни пользования автомобилем за долго до того как зарегистрировался на драйве. В связи с тем что на драйве меня уже не однократно спрашивали как я это сделал решил выложить подробный отчет.

А начал я тогда с изучения матчасти.

Схема подключения электростеклоподъемников ВАЗ 2114 электрическая принципиальная

Немного теории:Из схемы видно что плюсовой провод питания стеклоподъемников проходит через реле стеклоподъемников К5 и разомкнут (30 и 87 контакты). При повороте ключа зажигания подается плюс на 85 контакт реле К5, включается электромагнит реле и замыкает 30 и 87 контакты, после чего появляется плюс на кнопках стеклоподъемников.

Вывод:Для того чтобы электростеклоподъемники работали без ключа зажигания необходимо перемкнуть 30 и 87 контакты реле К5 как на рисунке ниже. Красной линией обозначена перемычка.

Переходим к практике:Не буду навязывать Вам какой то конкретный способ изготовления перемычки опишу лишь самые распространенные, Вы можете выбрать любой из этих способов кажущийся Вам наиболее простым и удобным.

Способ №2Здесь я опишу еще один способ изготовления перемычки.Нам понадобятся:— Клемма разъёмная 6,4мм ПАПА — 2шт— 5см проводаЗачищаем по 5-7мм изоляции с каждого края провода. При помощи кримпера на концах провода обжимаем разъемные клеммы.

Вот что должно получиться

Вставляем получившеюся перемычку вместо реле стеклоподъемников К5 в монтажном блоке (перемычка вставляется между контакты 30 и 87).

Способ №3В данном варианте роль перемычки будет выполнять само реле стеклоподъемников К5 с небольшой доработкой. Вынимаем реле К5 из монтажного блока, перевернув реле мы увидим маркировку его контактов. Берем кусок проволоки без изоляции и наматываем его на 30 и 87 контакты реле (см. рисунок ниже). Возвращаем реле К5 на свое место в монтажном блоке.

Проволока обозначена красным

Электростеклоподъемники передних дверей ВАЗ 2115, ВАЗ 2114 (схема включения):1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения

Очень многие автомобили, выпускающиеся в последнее время, оборудованы Электростеклоподъемниками. Зачастую электростеклоподъемники устанавливаются только на передние двери. Но ранее в комплектации автомобилей ВАЗ 2114 и ВАЗ 2115 электрические стеклоподъемники вообще не предусматривались. Такие автомобили укомплектовывались обычными механическими подъемниками как передних, так и задних стекол.

В механизме стеклоподъемника вместо зубчатого редуктора, применяемого в механических стеклоподъемниках, имеется только барабан, в отверстие которого вставляется выходной вал моторедуктора.Моторедуктор состоит из червячного редуктора и электродвигателя постоянного тока с возбуждением от постоянных магнитов. Его конструкция аналогична конструкции моторедуктора очистителя ветрового стекла. Моторедуктор — реверсивный, направление вращения выходного вала зависит от направления тока в обмотке якоря. Для защиты от перегрузок он имеет встроенный термобиметаллический предохранитель.

Выше приведена схема включения электростеклоподъемников на автомобилях ВАЗ 2114 и ВАЗ 2115. Моторедукторы 3 и 4 включаются переключателями 2 и 5, расположенными на ручках подлокотников. Напряжение питания подается к переключателям при включении зажигания через предохранитель F6 и реле электростеклоподъемников К5, расположенные в монтажном блоке 1.Если электростеклоподъемники не работают, то необходимо снять обивки дверей и проверить, подается ли напряжение к моторедукторам, проверить предохранитель и реле электростеклоподъемников, восстановить нарушенные соединения в проводах, неисправный моторедуктор заменить новым.

Добавить комментарий к статье

Не горит свет в салоне — как найти неисправность

Если вы заметили, что свет в салоне ваз 2114 перестал включаться, то поиски неисправности следует начать с предохранителя. Сделать это очень просто по той причине, что расположенный в общем блоке предохранитель плафона одновременно является и предохранителем стоп-сигнала. Если свет в салоне перестал гореть, и стоп-сигнал заодно с ним, то следует выполнить замену предохранителя. Если же стоп-сигнал работает, то поиски следует продолжить.

Схема предохранителей

Следующее, на что стоит обратить внимание — это на состояние лампочки накаливания. Для ее проверки достаточно просто снять крышку и проверить, не перегорел ли волосок

В случае неисправности лампу нужно просто заменить на аналогичную.

Если после осмотра лампочки выяснилось, что ее нить цела (либо после замены лампочки свет так и не загорается), то следует внимательно осмотреть ее патрон и, при необходимости, зачистить мелкой шкуркой все его контакты.

Лампочка освещения салона ваз 2114

В случае, если и после удаления окислов не горит свет в салоне ваз 2114, то следует проверить наличие напряжения на контактах плафона при помощи вольтметра (либо тестера). Если тока нет, то придется поочередно прозванивать всю цепь и, в случае обнаружения обрыва, выполнять замену проводки. Эта операция несложная, но может занять изрядное количество времени.

Проводка ваз 2114

Именно по этой причине прозвонку цепи можно начинать не от плафона, а с проверки концевиков. Как сообщают многие владельцы 2114, очень часто проблема кроется именно в них. В случае, если концевые выключатели окажутся неисправными, то их придется заменять, поскольку данная деталь практически не поддается ремонту.

Инструкция по подключению

Для подключения кнопки механизма, поднимающего стекло, потребуется целый набор инструментов и материалов. Если установка будет выполняться на несколько дверей, то понадобится столько же наборов, сколько дверей.

• колодка «мама-папа», имеющая два контакта;
• разъем для подключения;
• 2 клеммы типа «папа»;
• 2 клеммы «мама» большого размера и 7 небольших клемм;
• клавиша свеклоподъемного механизма;
• стакан и разъем для клавиши;
• 4 метра провода сечением 0,75;
• 7 пистонов для двери.

Если клавиша для подъема стекла устанавливается непосредственно в двери, то ее установка будет состоять из следующих действий:

1. Перед работами следует обесточить машину, сняв минусовую клемму с аккумулятора.
2. Для доступа к механизму подъема стекла должна сниматься обшивка.
3. Кнопка стеклоподъемника установлена на водительской двери, от нее нужно протянуть проводку на те двери, где будут устанавливаться такие же клавиши.
4. На реле механизма стеклоподъемника находится черно-белый провод на 12 В. К нему следует присоединить 2 провода красного цвета на 12 В.
5. На двери авто находится голубой и серый провода, подключенные к моторчику стеклоподъемника. Приготовленные провода нужно присоединить к разъему блока: черно-белый к голубому проводу, а черный к серому.
6. К кнопке должны подключаться 5 проводов. За «массу» отвечает провод черного цвета; на красный поступает напряжение 12 В; черно-белый идет к голубому; белый — подсветка кнопок стеклоподъемников; к серому с блока подключается черный.

Подключать провода с клеммами необходимо, используя следующую схему:

• красный 12-вольтовый подключается к отверстию №2;
• черно-белый (от голубого) – отверстию № 3;
• белый (подсветка) – отверстию № 4;
• черный («масса») — отверстию №5;
• черны (от серого) — отверстию № 6.

После нужно взять провода черного и черно-белого цвета соответствующей длины и вставить черный в гнездо под №1, а второй в гнездо под №2. Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему. При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный.

На этом этапе подключение считается законченным. Осталось лишь установить стакан и клавишу стеклоподъемника, закрепив их с помощью герметика в специально сделанном разъеме в дверной обшивке.

Таким образом, подключение переключателей для подъема стекла можно выполнить своими руками, если воспользоваться схемой подключения и имея опыт электротехнических работ. Это даст возможность усовершенствовать свой автомобиль, не прибегая к помощи автосервиса.

Извините, в настоящее время нет доступных опросов.

Составляющие панели

Электронная приборная панель расположена на торпеде авто так, что водитель может видеть все значки и лампочки индикаторов. Благодаря тюнингу авто с инжектором пользоваться автоприборами (АП) стало удобнее. Для того, чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и схему расположения всех кнопок и индикаторов.

Приборная панель автомобиля ВАЗ 2114

Основными элементами, которые расположены с левой стороны панели, являются:

1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выдает на табло показания текущей скорости, получаемые от датчика, расположенного в коробке передач. Шкала прибора разбита на деления ценой 10 км/ч и показывает скорость от 0 до 200 км/ч. Для спидометра допускается погрешность 5 км/ч. Под циферблатом по центру расположены две электронные надписи, в которых отражается информация о пробеге автомобиля: общем и текущем.
2. Тахометр. Рядом со спидометром слева находится тахометр. Он передает показания количества оборотов коленчатого вала в реальном времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы. Одно деление равняется 5 единицам. Максимально возможное значение 80 единиц. Для получения числа оборотов коленвала нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленвал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 заштрихован красным цветом, предупреждая, что двигатель работает в сложных условиях и может в любой момент сломаться. Под тахометром в средней части электроника показывает температуру окружающего воздуха и время.
3. Указатель температуры охлаждающей жидкости (ОЖ). С левой стороны от тахометра высвечивается показание датчика температуры ОЖ, расположенный около термостата и ГБЦ. Оцифровка начинается от 50, цена деления 20 градусов, следующая цифра 90 и максимальное значение – 130 градусов. Если значение находится в диапазоне от 105 до 130 градусов, то нужно прекратить движение, выключить мотор и дать ему остыть, иначе двигатель может закипеть.
4. Указатель уровня топлива в бензобаке. Находится с правой стороны от спидометра. Каждая из цифр имеет свое обозначение: 0- бак пуст; 1/2- бак наполнен наполовину; 1-полный бак (автор видео IZO)))LENTA).

В верхней части расположен электронный значок бензоколонки, он означает, что бак заполнен полностью. В правом нижнем углу такой же электронный значок горит оранжевым цветом в случае, если в баке осталось меньше 6 литров бензина.

Устройство панели приборов не сложное. Если хочется, чтобы автомобиль отличался от других, многие используют для этого тюнинг. С его помощью можно сделать салон уютным и эффектным. Чаще всего тюнингу подвергают панель приборов, делают более яркой подсветку, выполняют вставки накладок, деталей.

Тюнинг приборки ВАЗ 2114

Для того, чтобы сделать тюнинг подсветки и других частей панели, нужно проделать несложные действия:

• разобрать панель;
• снять щиток;
• сделать тюнинг задуманных частей, подсветки, вставки дополнительных лампочек и деталей;
• вернуть снятые детали на место.

Схема ЭСП ВАЗ 2110, 2111, 2112

• 1 – монтажный блок
• 2 – выключатель зажигания
• 3 – переключатель электростеклоподъемника правой передней двери
• 4 – переключатель электростеклоподъемника правой задней двери
• 5 – моторедуктор электростеклоподъемника правой передней двери
• 6 – моторедуктор электростеклоподъемника правой задней двери
• 7 – моторедуктор электростеклоподъемника левой задней двери
• 8 – моторедуктор электростеклоподъемника левой передней двери
• 9 – переключатель электростеклоподъемника левой задней двери
• 10 – переключатель электростеклоподъемника левой передней двери
• 11 – реле включения электростеклоподъемников
• А – к источникам питания
• В – к выключателю освещения приборов
• С – условная нумерация штекеров в колодках электростеклоподъемников

Реле стеклоподъёмников у этого автомобиля находится в монтажном блоке. Слева под панелью в блоке предохранителей на дополнительном разъеме.

Зачем менять подсветку отдельных кнопок на приборной панели ВАЗ 2114

На ВАЗ 2114 подсветка кнопок управления габаритами, ближним светом, передними и задними противотуманками, а также обогревом заднего стекла с завода имеет зелёный цвет. Со временем такое свечение надоедает многим владельцам и возникает желание его заменить, сделать нестандартным. После принятия решения о подобных доработках нужно определиться: делать эту работу самостоятельно либо обращаться в сервис. Поскольку процесс замены подсветки кнопок не является сложной процедурой, в большинстве случаев автовладельцы проводят подобную модернизацию своими руками.

Штатная подсветка кнопок зелёного цвета со временем надоедает

особенности замены, доработки кнопки включения, электросхема, фото

Согласно ПДД при движении по трассе в осенне-зимний период даже в светлое время нужно включать ближний свет. Поэтому необходимо следить за работоспособностью осветительных приборов автомобиля и вовремя менять лампы, чтобы на дороге не возникло аварийной ситуации. В данной статье мы рассмотрим, как выполняется замена лампы ближнего света на ВАЗ 2114, а также ознакомимся с некоторыми неисправностями системы освещения и способами их устранения.

Фара автомобиля ВАЗ 2114

Замена лампы

Итак, если не работает ближний свет на ВАЗ 2114, то, скорее всего, причина кроется в перегоревшей лампе. Чаще всего это случается, если замена осветительных элементов выполнялась давно. Хотя, нередко перегорают и новые лампы, что связано с большим количеством низкокачественных изделий на рынке автозапчастей.

Конечно, прежде чем заменить лампочку, предварительно придется столкнуться с ее выбором. На автомобиле ВАЗ 2114 используются двухнитиевые лапы стандарта h5, отвечающие не только за ближнее, но и дальнее освещение.

Галогенная лампа h5

Сравнение света галогенных и ксеноновых ламп

Представленные на рынке лампы могут различаться принципом работы, от которого зависят многие их характеристики. Ниже подробней ознакомимся со всеми их видами:

Тип лампы	Особенности
Галогенные	В настоящее время являются самыми распространенными. Среди достоинств галогеновых лампочек можно выделить такие моменты, как: Невысокая цена; Не требуют установки дополнительного оборудования; Хорошо освещают дорогу в туман, дождь и снег. Из недостатков можно выделить недолговечность, а также относительно небольшую мощность светового потока – не более 1550 Лм.
Ксеноновые (газоразрядные)	Обеспечивают более мощный световой поток – до 3300 Лм. Кроме того, имеют и другие достоинства: Являются более долговечными; Отличаются белым или голубоватым свечением, максимально приближенным к дневному освещению. Однако, наряду с достоинствами имеют и недостатки, к которым относится: Высокая стоимость; Потребность в установке блоков розжига; Включаются с небольшой задержкой; Плохо освещают дорогу в сырую погоду.
Светодиодные	Являются новым видом осветительных элементов. К их достоинствам относится долговечность и небольшое потребление электроэнергии. Что касается мощности светового потока, то он несколько уступает ксенону. Светодиодные осветительные элементы также довольно дорогие и нуждаются в установке блоков розжига, что является недостатком.

Схема расположения винтов фары ВАЗ 2114

Порядок замены

Замена лампочки ближнего света на ВАЗ 2114 (она же и дальнего света) осуществляется в такой последовательности:

Прежде всего нужно открыть капот и раскрутить винты(3), которые фиксируют кожух(4).

Схема фары со снятым кожухом

• Затем надо придавить и вывести из пазов усики пружинки(3).
• Далее следует вытащить колодку(4) вместе со старой лампочкой.
• После этого нужно надавить на лампу(5) и повернуть ее, после чего она легко вынимается из патрона.
• На место старой лампочки следует установить новую, и затем собрать фару в обратной последовательности.

Вот, собственно, и вся инструкция по замене лампочки. По такой же схеме следует заменить осветительный элемент и во второй фаре.

Распространенные неисправности и их устранение

Если после замены лампочек все равно не горит ближний свет на ВАЗ 2114, то причин этому может быть несколько:

• Неисправные предохранители;
• Неисправная кнопка переключения фар;
• Обрыв проводки.

Ниже рассмотрим, как устранить эти неисправности.

Блок предохранителей

Замена предохранителей

Предохранители расположены в специальном блоке, который находится с левой стороны возле лобового стекла. Чтобы осуществить своими руками их замену, нужно открыть пластиковую крышку и найти предохранители F12 (отвечает за левую фару) и F13 (отвечает за правую фару).

Если свет после замены предохранителей включился, необходимо оставить его на некоторое время включенным, чтобы убедиться, что новые предохранители не перегорают. Если же они быстро расплавились, нужно искать проблему в проводке ВАЗ 2114.

Электросхема ближнего и дальнего света

Замена кнопки

Если замена предохранителей не помогла решить проблему, необходимо «прозвонить» всю электрику, имеющую отношение к работе фар. Конечно, для этого понадобится электросхема ближнего света на ВАЗ 2114 и специальный прибор (мультиметр).

На фото – сдвоенная кнопка включения переключения фар

Зачастую неисправность кроется в кнопке. В таком случае решить проблему поможет замена кнопки включени

avtoelektrik-info.ru

С чего начать

Перед началом работы мы рекомендуем тщательно изучить устройство приборной панели. Если вы будете понимать, что и как, тогда вам окажется значительно проще снимать торпеду. Если вы уже ознакомились со строением щитка, можно приступать к работам. Начинать следует с демонтажа экранов. Делается это следующим образом.

1. Берем плюсовую отвертку и аккуратно демонтируем три самореза, фиксирующих левый экран. Если у вас есть инструмент с коротким жалом – лучше воспользоваться им, так будет удобнее.
2. Выводим нижнюю часть накладки из крепления на кузове.
3. Аналогичным образом поступаем и с экраном с правой стороны. Единственная разница, что он фиксируется на 5 саморезов. В ходе работы следует аккуратно придерживать накладку рукой.

Теперь, когда весь крепеж устранен, можно снять экран. Но будьте осторожны, чтобы он не зацепился за провода, которые под ним находятся. Иначе вы можете просто порвать кабели.

Далее следует отключить массу от АКБ. Это делается с помощью разъединения колодок. Если в машине установлена магнитола – ее нужно отключить от проводки. Если же у вас не установлены никакие звуковые устройства, можно просто извлечь провода (они закрываются с помощью заглушки). Затем отключается прикуриватель и патрон, обеспечивающий подсветку пепельницы.

Итак, первый этап работ выполнен. Можно переходить к следующим шагам.
