Принцип работы и устройство раздатки для автомобиля уаз

Как поставить коробку на уаз буханку

04.11.2018 admin Комментарии Нет комментариев

Итак, переходим, пожалуй, к самой неприятной для каждого владельца Уаз, процедуре — установки коробки с раздаткй.Снимать и устанавливать коробку приходится часто: ремонт двигателя, замена сцепления, выжимной, подшипник в маховикеИ не то, чтобы коробка тяжелая… Просто, при установке надо, находясь под машиной, поднимать коробку и «пристреливаться» стараясь попасть в цель — диск сцепления. Процедура ещё та… Осложняется ещё тем, что места под бортовым Уаз мало, и второй человек там, только мешает. Про «батоны» вообще не говорю, там места просто нет.

Самый простой выход — поставить в кузов «трапецию», и через отверстие в полу кузова, поднимать коробку.«Трапеция» — вещь хорошая, но «подседать» на неё не стоит.Был случай: зимой рассыпался диск сцепления. Пришлось скидывать прямо на дороге при -20. При этом, никаких ящиков, чтобы приподнять коробку не было…

Предлагаю вариант приспособления (недоделанный, хотя и испробован). Может, кто-то, доработает, или внесёт свое.

Понадобилось:1. пластина металла 8мм 50х902. пруток 12мм 90мм3. труба водопроводная 12 35 мм4. половинка электрода.и вездесущая болгарка.

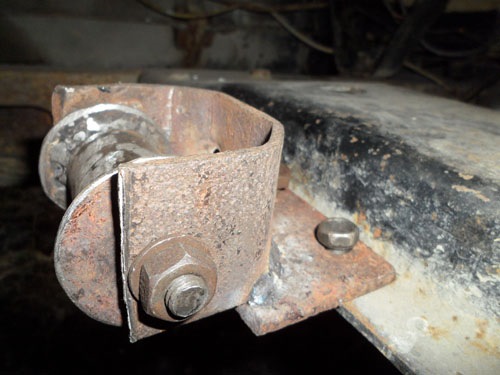

Внешний вид приспособления

Отверстия сверлятся в балке, по оси двигателя. Позже, была сделана прорезь, чтобы заводить трос лебёдки. Жёсткость конструкции придаёт пруток и малые размеры.

Установка занимает пару минут

Далее, первичный вал подводим к посадочному месту в картере сцепления.

Зацепляем лебёдку за задний мост, можно за фаркоп, на «батонах».

Трос лёбедки «удавочкой» на раздатку, в районе ручного тормоза.

Коробка, подошла к шпилькам. Чуть, поднимаем переднюю часть коробки, чтобы первичный вал вошёл в диск сцепления. Включаем прямую передачу, и покачивая, вводим в зацепление шлицевое соединение . Осталось, только, покачать коробку, чтобы она села на шпильки.

Итак, что получилось: Не тяжело. «Приспособь» мизерная, можно вообще не снимать с балки.Что не получилось: трубка на приспособлении не проворачивалась (надо ставить подшипник). Трос, с трубки, мог соскочить и повредиться (надо ставить ограничители).

Не прошла идейка поднимать лопатой, пользуясь ею, как воротом. Хотя поднимается коробка легко. Фиксируется от опускания лежащим штыком лопаты надёжно. Но верёвка тянется.Но в дороге, когда прижмёт и будет подходящий тросик, пойдёт.

Предлагаю второй вариант переделанного приспособления. Взял подшипник, вставил в него, отрезок трубы с двух сторон приварил две большие шайбы. Жесткость приспособления вполне достаточна и для больших нагрузок.Пластина крепления, теперь разъёмная. Но есть небольшой недостаток: теперь, в верхнем положении коробки, там трос становится короткий, и нет возможности, как в первом варианте раскачивать немного коробку вправо-влево. Будет лучше, если рабочая поверхность, всё-таки, будет шириной 30-40 мм. И ещё, при втором варианте, требуется более точное расположение приспособления по центру, оси двигателя!

Вот изменил конструкцию:

изготовлена из двух подшипников, куска трубы, двух шайб и металл пластин.

Устанавливается в те же отверстия.

Труба разрезана вдоль (подшипники были чуть больше внутр. диаметра).Такая конструкция позволяет немного раскачивать коробку при вхождении первичного вала в маховик.Пошипники лучше немного внутри зафиксировать сваркой или деревянной распорной трубкой, чтобы они не смещались внутрь.Специально не указаны размеры — они не важны. Изготавливается по имеющимся подшибникам. Ширана рабочей части ролика 50 -70 мм. Высота шайбы ро отношению к ролику 10мм. Можно так же сделать шайбы ролика побольше, с торца поставить храповичёк, и тогда пользуясь заводной ручкой как воротком наматывать трос на ролик. Это позволит отказаться от лебёдки. Ну, это вариант для тех кому что-то делать не лень…

Причины и устранение неполадок

Устройство коробки УАЗ, надёжное, безотказное и живучее. Однако, в технике случаются неполадки, возникшие по причине ошибок в использовании и нарушении установленного регламента.

Источник и симптомы	Что делать
Превышение уровня допустимого гула работающего устройства
Стирание зубцов шестерёнок коробки.	Поменяйте стертые изделия коробки.
Слабый крепёж раздатки к коробке, или снижение фиксации крышек подшипников.	Затяните крепёж, в случае повторения симптома демонтируйте изделие, и ликвидируйте дефект.
Износились подшипники.	Поменяйте стертые элементы.
Насыщение рабочей жидкости продуктами износа коробки.	Демонтируйте поддон, помойте, смените масло.
Несоответствие используемого масла, низкая степень заполнения жидкостью.	Смените рабочую жидкость, установите нужный уровень.
Проведение ремонта по замене шестерёнок, без подбора изделия на минимизацию шума.	Проверьте шестерёнки на шум, поменяйте на требуемые.
Переключение ступеней затруднительно
Разный износ колёс.	Поменяйте на колёса с равнозначным протектором, выровняйте внутренний напор.
Сочленения продольных выступов главного и вала посредника заедают.	Отшлифуйте места с заусеницами, если не помогло, смените элементы.
Ведущая шестерёнка имеет повреждения на зубцах маленького венца. Погнут стержень переключающей вилки.	Отшлифуйте места повреждений, выправите стержень, если не помогло, смените элемент.
Переключающие штоки заедают на оси.	Разъедините детали, почистите оси и патрубки, покройте смазкой, соедините изделие снова.
Самопроизвольное выключение скорости
Стирание зубов шестерёнок коробки.	Поменяйте стертые изделия коробки.
Износились подшипники коробки.	Поменяйте изношенные элементы коробки.
Большой промежуток в сочленении вала и шестерёнки.	Выберете шестерёнку по размеру продольных выступов.
Передача не в состоянии включаться, поскольку погнут механизм, или повреждения на шестерёнках и цилиндрах.	Исправьте погнутость, зашлифуйте повреждения или смените элементы.
Слабая работа фиксирующего механизма, потеря упругости пружинного механизма, потёртость.	Смените стёртые элементы.
Утечка рабочей жидкости
Нарушение целостности уплотнительных элементов поддона, крышек подшипника, сочленения раздатки с коробкой передач.	Смените уплотняющие элементы.
Слабый крепёж крышки, подшипника, поддона, сочленений.	Затяните соединения.
Нарушение целостности манжет валов.	Смените повреждённый элемент.
Нарушение целостности поддона, крышки.	Смените повреждённый элемент.
Выпадают или нарушены заглушки стержней включения, выключения, заглушки переднего подшипника срединного вала.	Поменяйте заглушки.
Повреждены подшипники
Нет, или маленькое количество смазки.	Поменяйте или долейте жидкость.
Снос сепараторов и колец подшипника из-за абразива.	Поменяйте элементы, демонтируйте и помойте поддон, поменяйте рабочую жидкость.
Чрезмерное трение подшипника валов.	Разъедините элемент, почистите изделие, покройте смазкой перед сборкой.

Раздатка нуждается в аккуратном обращении и периодическом осмотре. Часто, поводом поломки становится банальная езда на колёсах с нарушением режима давления. Не допускается постоянное использование передней пары колёс, изделие эксплуатируется по мере нужды. На работу влияет применение запасных частей не соответствующих требуемому качеству.

УАЗ «Буханка»:

Ремонт и обслуживание узла

Сигналами к ремонту могут служить:

1. Масляная течь.
2. Усилившиеся шум и вибрация.
3. Затрудненное переключение с одного положения на другое.
4. Самопроизвольное выбивание включенного рабочего режима.

Хотя нередко для устранения неполадок достаточно лишь отрегулировать крепеж или смазать проблемные участки и точки. Если же это не поможет, машину надо загонять на смотровую яму или эстакаду, после чего технологические операции проводить в строгой последовательности.

Стадии ремонта:

• демонтаж и разборка коробки;
• обнаружение поломок;
• ликвидация причин неисправностей (замена либо восстановление деталей);
• сборка, монтаж на штатное место, наладка.

Снятие валов

Откручиваем ключом на 12 четыре болта крепления крышки механизма управления

Снимаем механизм управления

Откручиваем ключом на 14 четыре болта крепления крышки лючка и снимаем крышку с прокладкой

Откручиваем ключом на 12 три болта крепления крышки заднего подшипника вала привода переднего моста, и снимаем крышку

Также снимаем крышку заднего подшипника промежуточного вала

Ключом на 12 откручиваем двенадцать болтов крепления крышки картера, при этом гайки двух болтов придерживаем ключом на 13

Снимаем крышку с валами и прокладкой

Откручиваем ключом на 12 болт крепления стопорной пластины штоков вилки и снимаем пластину

Молотком с бойком из мягкого металла выбиваем штоки вилок

Снимаем вилки, вынимаем из них шарики и пружины

Шток вилки включения переднего моста имеет две лунки, а шток включения понижающей передачи имеет три лунки

Вынимаем ведущую шестерню

Отверткой поддеваем и снимаем стопорные кольца трех подшипников

Молотком из мягкого металла выбиваем промежуточный вал с подшипником и вынимаем его

Также выбиваем и вынимаем вал привода переднего моста

Также вынимаем вал привода заднего моста

Последовательно снимаем с вала привода заднего моста:

— подшипник;

— маслоотражательную шайбу (шайба установлена впадиной к шестерне);

— шестерню привода спидометра.

Двумя монтажными лопатками или съемником спрессовываем внутренний подшипник

Поддеваем отверткой и снимаем стопорное кольцо с промежуточного вала

Спрессовываем съемником шариковый подшипник с промежуточного вала

Снимаем шестерню включения переднего моста

Бородком разгибаем контровку гайки вала привода переднего моста

Зажимаем вал в тиски с губками из мягкого металла, ключом на 36 откручиваем гайку

Монтажными лопатками спрессовываем подшипник

Второй подшипник удобнее спрессовать съемником.

Роликовый подшипник промежуточного вала без необходимости лучше не выпрессовывать из картера, но если подшипник сильно изношен или поврежден, извлекаем его, зацепив съемником за ролики. Заглушку подшипника не вынимаем, так как ее трудно установить надежно.

Перед сборкой тщательно промываем все детали в керосине или дизельном топливе и осматриваем их.

На деталях картера и крышки недопустимы трещины любой формы и длины.

Картер с крышкой заменяются только в сборе. Гнезда подшипников и отверстия под штоки переключения передач должны быть гладкими, без забоин, следов задиров и заметного износа.

Подшипники должны входить в гнезда плотно от усилия руки или при легком постукивании через проставку. Прокладки должны быть целыми, без разрывов, расслоений и надломов.

Валы и штоки проверяем на отсутствие трещин, заметных следов износа, задиров и наволакивания металла. Это относится и к шлицевым частям валов, ответные детали должны двигаться на валах легко, без ощутимых люфтов и заеданий.

Незначительные следы задиров, а также возможной коррозии (на шлицах) устраняем надфилем или очень мелкой наждачной шкуркой.

На зубьях шестерен и муфты недопустимы сколы, следы заеданий и выкрашивания. Поврежденные детали заменяем.

Подшипники качения должны быть в безукоризненном состоянии: их вращение должно быть легким без заеданий, щелчков и люфта. На дорожках качения, шариках и роликах не допускаются усталостные выкрашивания (питтинг), заметный износ и сколы.

Сепараторы шарикоподшипников не должны касаться колец, иметь трещины и разрывы.

После пробега около 100 тыс. км все подшипники лучше заменить независимо от их состояния. Манжеты также заменяем.

Перед сборкой все детали раздаточной коробки кроме картера и крышки покрываем трансмиссионным маслом, на прокладки наносим тонкий слой герметика.

Болты крепления крышек подшипников и отверстия под них обезжириваем ацетоном и при сборке на резьбу наносим герметик.

Собираем раздаточную коробку в последовательности обратной разборке.

При установке штоков в вилки, утапливаем шарик шлицевой отверткой, сжимая его пружину.

Для упрощения установки крышки на корпус, не фиксируем штоки стопорной пластиной, оставляя им свободу перемещения.

Сначала совмещаем подшипники и валы с их посадочными местами.

После этого стягиваем крышку и корпус болтами и только потом вдвигаем штоки в отверстия картера и фиксируем их стопорной пластиной.

Перед затяжкой болтов крепления крышек валов с манжетами, центруем их, установив на валы фланцы.

Пошаговая инструкция по ремонту коробки передач УАЗ (буханка)

Автомобиль УАЗ (буханка) – это одно из наиболее распространенных грузо-пассажирских транспортных средств, которое обладает вместительным кузовом, безупречной системой безопасности и выносливым силовым агрегатом. Это достаточно надежное авто, однако в процессе интенсивной эксплуатации случаются неисправности и поломки, требующие незамедлительного устранения.

В большинстве случаев ремонт коробки передач УАЗ необходим по причине естественного износа, что свидетельствует об отличной надежности этого устройства. Основной причиной преждевременного выхода из строя этого узла является то, что присутствует повышенный уровень топлива в системе, поэтому необходимо применять масло безупречного качества.

При несоблюдении этой рекомендации могут появляться шумы особого характера, образующиеся в конструкции агрегата. Также выйти из строя может и синхронизатора или его внутренние составные части, что всегда происходит к затруднительной смене передач. Это далеко не все поломки, которые становятся причиной необходимости в проведении ремонта коробки УАЗ «Буханка».

Главные признаки поломки коробки передач:

• выбивание скоростей;
• масляные подтеки в области КПП;
• посторонние шумы при переключении передачи;
• отсутствие возможности осуществить включение одной или нескольких скоростей.

Появление этих проблем следует провести диагностику устройства для точного выявления причины возникшей поломки. Это позволит сэкономить время в процессе ремонта коробки передач УАЗ, а также поспособствует качественному возобновлению функциональности. Выполнение данной процедуры рекомендуется доверять специалистам.

Основные инструменты, необходимые для восстановления работоспособности КПП:

• съемник для подшипников и различные отвертки;
• зубило, медный штырь, керн, а также молоток и небольшая лопатка;
• набор специальных прокладок и стопорных колец для транспортных средств;
• небольшие емкости для складывания винтов и гаек (для простоты и удобства сборки).

Ремонт коробки УАЗ «Буханка» состоит из целого ряда этапов, которые нужно выполнять поочередно. В процессе профессионального восстановления работоспособности КПП квалифицированные мастера выполняют целый ряд действий.

Демонтаж КПП

Раздаточная коробка и коробка передач у автомобилей УАЗ скреплены друг с другом в один агрегат, что является правильным техническим решением. Данный узел имеет более 80 кг веса, поэтому самостоятельно его изъять крайне тяжело.

Прежде чем, как приступить к ремонту коробки передач УАЗ требуется транспортное средство поставить на ровной плоскости, так как во время осуществления восстановительных мероприятий нужно будет передвигать взад-вперед на, приблизительно, метр. Осуществив слив масла, следует демонтировать сидения, вилки выключения сцепления, две половинки люка. Помимо вышенаписанного, изъятию подлежат такие узлы, как рычаги тормозной системы и опоры подвески в ходовой части. Это даст возможность выдвинуть КПП.

Раздатка УАЗ “Буханка”: Устройство и принцип управления раздаткой

Машины, выпускаемые на заводе в Ульяновске, относятся к технике с повышенной проходимостью, не случайно в комплектацию входит раздатка УАЗ. Механизм предназначен для распределения импульса кручения мотора к колёсам. Конструкция увеличивает количество передач коробки и момент при перемещении по бездорожью.

Изначально, техника УАЗ, в это число входит и “Буханка“, разрабатывались для нужд армии. Вот почему трансмиссия проста, неприхотлива и требует минимального ухода. Благодаря таким качествам, машина пришлась по душе любителям охоты, рыбалки, туризма. Кроме того, транспорт подходит для перевозки грузов в условиях отсутствия дорог.

Снятие и установка двигателя УАЗ-3151

Снятие и установка двигателя на автомобилях семейства УАЗ–31512

Перед снятием двигателя с автомобиля, установленного на смотровой канаве, выполните следующее:

1. Слейте жидкость из системы охлаждения и масло из картера двигателя.

2. Снимите воздушный фильтр.

3. Отсоедините от двигателя приемную трубу глушителя.

4. Отсоедините от двигателя шланги системы охлаждения, отопителя и масляного радиатора.

5. Отсоедините и снимите радиатор системы охлаждения.

6. Отсоедините от карбюратора тяги привода воздушной и дроссельной заслонок.

7. Отсоедините от двигателя все электропровода.

8. Отсоедините от картера сцепления рабочий цилиндр привода выключения сцепления и соединительную тягу.

9. Снимите болты крепления подушек передних опор двигателя вместе с нижними подушками опор

Рис. 1. Снятие двигателя с автомобиля

10. Установите специальную скобу на вторую и четвертую шпильки головки блока (рис. 1), считая от переднего торца блока.

11. Приподняв двигатель подъемником, отсоедините коробку передач от двигателя.

12. Поднимите двигатель и снимите его с автомобиля, при этом коробка передач с раздаточной коробкой останутся на раме автомобиля.

Установку двигателя на автомобиль производите в обратной последовательности.

Двигатель можно снимать, опуская его вниз вместе с коробкой передач и раздаточной коробкой, при этом необходимо снять поперечину. Этот способ значительно сложнее первого.

Особенности снятия и установки двигателя на автомобилях УАЗ вагонной компоновки

Для снятия двигателя необходимо:

Снимите сиденья и крышку капота.

Откройте люк в крыше кабины, пропустите через него крюк с тросом (цепью) подъемного механизма и зацепите крюк за скобу.

Приподнимите несколько двигатель и отсоедините его от коробки передач.

Для облегчения снятия двигателя установите в дверной проем доску, которая бы не прогибалась под весом двигателя.

Поднимите подъемным механизмом в проем капота двигатель и, соблюдая осторожность, выньте его через дверной проем по доске. Установку двигателя производите в обратной последовательности

Установку двигателя производите в обратной последовательности.

Как снять двигатель уаз буханка

Долго мучал поиск, но так ничего и не нашол. Простите за вопрос чайника, но может кто посоветует чего из личного опыта? Задача: Снять двигатель с буханки.

Начал с снятия коробки. Открутил все тяги от коробки, карданы и провода. Теперь думаю, как саму коробку снять.

Или я все делаю не правильно? Может не нужно коробку снимать чтоб двигатель вытащить? Теоретически, колокол сцепления на двигателе должен остаться, или на коробке? Вобщем, я потерялся в догадках. Подскажите новичку, пожалуйста!

Для начала упражнение по снятию радиатора, выпускного коллектора и тяг от коробки передач, проводов от генератора и стартера, датчиков. Коробку снимать надо. Для этого надо поддомкратить (немного) заднюю часть двигателя и привязать коробку крепкой верекой к раме, но свободно для раскачивания вдоль. Карданы снять все. Потом снимаешь с крыши лючек и заводишь таль через крышу. Подняв движек выше уровня моторного колодца подкладываешь пару крепких досок и вынимаете (двоем — четвером ) мотор через дверь.

Все открутил и отсоединил, кроме приемной трубы (руки не дошли) и коробки. Даже помпу снял. Голову не откручивал, поскольку не хочу, чтоб гильзы в открытом состоянии стояли долго (у меня процесс только раз в неделю двигается, и то на улице и без освещения). Еще слышал, что голова не снимаеться, когда мотор на месте стоит. Надо, говорят, со стороны салона в выпуклости вырезать кусок, чтоб бошку снимать, а так, говорят она упираеться. Уперся я в то, как открутить коробку. Толи ее от колокола откручивать и снимать, толи вместе с колоколом, но тогда не ясно, как коробку с колоколом с маховика стягивать. Из вашего сообщения понял, что нужно снимать выпускной коллектор. Зачем? Он там, вроде не мешает при вытаскивании? Или я что-то не доглядел. Егож запаришься откручивать. Там все гайки рджавые. Без этого нельзя? ;-))))

Техобслуживание раздаточной коробки

Как и любое другое устройство автомобиля, для стабильной работы раздатка УАЗ Патриот требует систематического ухода, поскольку внедорожник нередко эксплуатируется в затрудненных условиях, и его узлы подвергаются повышенным нагрузкам. Необходимо регулярно проверять уровень трансмиссионного масла и вовремя осуществлять его замену.

Указания производителя о периодичности замены трансмиссионки УАЗ Патриот содержатся в предлагающемся к машине руководстве пользователя. Для новых авто, недавно покинувших конвейер, процедура первичной смены трансмиссионной жидкости предписана не позднее, чем через 5 тыс. км. пробега. Настолько небольшой интервал обусловлен тем, что в ходе притирки новых деталей друг к другу, происходящей при обкатке автомобиля, существует высокая вероятность появления металлических частиц, которые способны отрицательно повлиять на долговечность механизмов.

Дальнейшая ротация трансмиссионного масла рекомендована после каждых 30 тыс. км пробега (примерно 2 года езды) + проверка через каждые 15 тыс. Однако нужно понимать, что длительность промежутков между заменами может зависеть от условий эксплуатации транспорта и качества заливаемого в трансмиссию продукта.

Какое масло лучше использовать?

Применение высококачественного продукта, рекомендованного производителем или аналогичного – залог надлежащей работы автомобиля и долговечности его деталей. В руководстве по эксплуатации УАЗ Патриот рекомендовано использование для тех или иных узлов трансмиссии масел с разными показателями. Однако на практике не очень целесообразно приобретать сразу три сорта жидкости, тем более что продается оно в таре от 1 л. и у вас будут существенные остатки.

Что специалисты рекомендуют заливать во все трансмиссионные узлы

Масло	Для чего
75W90 API GL 4	Хорошо себя зарекомендовавшее на раздатке Даймос
и 75W90 API GL 3	В случае с раздаткой УАЗ Патриот старого типа.

Объем масла, требующийся для раздатки УАЗ Патриот, как указано в руководстве, ровняется 0,7 литра, для мостов – 2,7 л (1,4 для переднего и 1,3 для заднего) и 2,5 л для КПП. Соответственно, если вы решите использовать одну и ту же трансмиссионку для всех узлов, вам понадобится 6 л масла.

Проверяется уровень мерным щупом, которым должен быть оборудован автомобиль

При этом нужно принять во внимание, что активная эксплуатация авто может приводить к понижению уровня масла до 8 мм относительно указанного уровня. В таком случае в выравнивании уровня масла нужды нет, поскольку общий его объем обеспечит надлежащую работу всех узлов

Процедура замены масла

Перед этим надо проехать порядка 10 км, чтобы жидкость в системе разжижилась нагревшись и быстро слилась. Загнав автомобиль на яму, находим сливное и заливное отверстия, устанавливаем под сливное емкость, в которую будет стекать отработка. Очищаем прилегающую к указанным отверстиям поверхность от грязи. Затем откручиваем ключом пробку заливного отверстия чтобы сбросить давление.

Откручиваем пробку сливного отверстия, стараясь не обжечься горячим маслом. Дожидаемся, пока отработка полностью стечет, после чего плотно закручиваем пробку слива и заливаем при помощи технического шприца свежее масло пока оно не начнет вытекать обратно. Не забываем в конце закрутить пробку заливной горловины.

Вместе с заменой масла в раздаточной коробке УАЗ Патриот рекомендуется заменять его и в коробке передач. После замены масла надо проехать на машине несколько километров, после чего снова загнать на яму или эстакаду и произвести осмотр трансмиссии на предмет утечки. Обнаружив протекание масла, нужно выявить причину и устранить ее путем подтягивания крепежных элементов или замены неисправных сальников, манжет и заглушек. Все ключевые крепления трансмиссии нужно регулярно проверять и при необходимости подтягивать.

Детали раздаточной коробки УАЗ Патриот предназначены для эксплуатации в агрессивных условиях. Поэтому они отличаются повышенной прочностью. Однако же срок ее надлежащей службы зависит в конечном счете от того, насколько тщательно владелец соблюдает инструкции по обслуживанию.

УАЗ-452 фото

УАЗ Буханка — это транспортное средство, имеющее максимальную проходимость. Некоторые автолюбители ласково именуют транспорт «Таблеткой». Машина носит и официальное название — УАЗ 452. Транспортное средство имеет колесную формулу 4х4, две оси, полный привод, предназначается и для грузов, и для пассажирского состава. Модель УАЗ впервые была выпущена в Ульяновске на машиностроительном заводе в 1957 г.

Транспортное средство имеет две разновидности:

1. Кузовной УАЗ. Его также именуют «вагонным».
2. УАЗ 452 бортовой. Иначе называется «головастиком».

Кузовная часть машины имеет одностворчатые двери. Задняя дверь автомобиля УАЗ 452 состоит из двух створок. Естественно, расположение дверей может различаться в зависимости от модели УАЗа (например, УАЗ 452а — горизонтальный вариант).

1. Автомобиль универсален.
2. УАЗ Буханка обладает хорошей проходимостью.
3. Одномоментно в транспортном средстве могут расположиться водитель, 10 пассажиров, тонна груза. Это говорит о крайне выгодной вместительности салона машины.
4. Салон, где сидит водитель, отделен от пассажирского отсека стеклом. Но не исключается вагонный вариант УАЗа, если модель транспорта более современная и новая.
5. В салоне можно установить стол, отапливающий элемент.
6. Салон можно трансформировать. К примеру, прорезать люк (примером может служить Буханка 3962).
7. Это идеальное транспортное средство при выезде на рыбалку, охоту, отдых на природе.

Ремонт КПП УАЗ Буханка (снятие, ремонт, установка)

Рис. 114. Установка уплотнительного кольца крышки вала переключения

Установите резиновое уплотнительное кольцо в отверстие под ось избирательного рычага 23 (см. рис. 105).

Рис. 105. Механизм переключения передач автомобилей семейства УАЗ-3741: 1-шток вилки включения заднего хода; 2-вилка заднего хода; 3-шток вилки включения III и IV передач; 4-вилка III и IV передач; 5-вилка I и II передач; 6-шток вилки включения I и II передач; 7- шплинт-проволока; 8 -заглушка; 9-шайба; 10-вал переключения передач; 11-боковая крышка; 12-муфта переключения передач; 13-блокирующая пружина; 14-прокладка; 15-крышка сальника; 16-рычаг переключения; 17-пробка; 18,20-пружины фиксатора; 19-замочный плунжер; 21-шарик фиксатора; 22-рычаг выбора передач; 23-избирательный рычаг; 24-штифт; 25-выключатель фонаря заднего хода; 26-заглушка

Установите на вал переключения муфту (рис. 115), упорную шайбу, упорную чашку пружины и пружину. Вставьте вал в корпус боковой крышки и установите крышку сальника с прокладкой, закрепите крышку тремя болтами.

Рис. 115. Сборка вала переключения передач

• Установите избирательный рычаг в сборе с осью (рис. 116) в корпус крышки так, чтобы рычаг вошел в паз муфты переключения. Застопорите рычаг штифтом, который забейте снизу.
• Переверните боковую крышку обработанным фланцем вверх и вставьте в гнезда фиксаторов пружины и шарики штока III и IV передач и штока заднего хода с помощью оправки (см. рис. 113).

Рис. 113. Приспособление для сборки штоков и фиксаторов: а-сборка фиксатора; б-установка штока

Установите вилку заднего хода на шток со стороны, противоположной фиксатору, и, утопив шарик фиксатора (рис. 117) в корпус крышки с помощью оправки (см. рис. 113), установите шток в нейтральное положение. Так последовательно соберите все штоки (рис. 118) и вилки. Между штоками установите замочные сухари.

Рис. 117. Сборка штока и вилки заднего хода

Рис. 118. Сборка штока и вилки переключения III и IV передач

Закрепите вилки на штоках коническими болтами и зашплинтуйте их проволокой (рис. 119), которая не должна мешать перемещению вилок. При креплении вилок рычаг муфты переключения должен находиться в пазу вилок.

Рис. 119. Шплинтовка проволокой болтов, крепящих вилки: 1-болт; 2-шплинт-проволока

Вставьте шарик и пружину фиксатора в отверстие штока I и II передач и заверните пробку. При этом имейте в виду, что пружина фиксатора штока I и II передач в свободном состоянии длиннее двух других пружин фиксаторов штоков.
Установите шесть заглушек в торцевые отверстия корпуса крышки, заглушку в отверстие для вала переключения и расчеканьте их.
Установите рычаги выбора и переключения (рис. 120) на шлицы валов и закрепите их гайками с пружинными шайбами.

Рис. 120. Установка наружных рычагов выбора и переключения

Правильность положения рычагов проверяется при нейтральном положении шестерен в коробке передач после установки механизма переключения на коробку передач в соответствии с рис. 121.

Рис. 121. Положение рычага выбора и рычага переключения после установки механизма на коробку передач: А-соответствующее заднему ходу; Б-соответствующее включению III и IV передач; В-соответствующее включению I и II передач; 1-рычаг выбора; 2-рычаг переключения (в нейтральном положении)

«>

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Косозубая раздаточная коробка начала серийно устанавливаться на автомобили Уаз-3162 Симбир. Она на 80 процентов унифицирована с прямозубой раздаточной коробкой, но при этом содержит одиннадцать оригинальных деталей. Основным отличием косозубой раздатки от прямозубой является наличие косозубых шестерен вместо прямозубых для передачи момента вращения на передний мост автомобиля.

Применение косозубых шестерен в конструкции раздаточной коробки позволило снизить общий уровень ее шума на 8-10 дБА по сравнению с прямозубой, но только в режиме включения переднего моста. В режиме пониженной передачи шум остался практически прежним, так как ведущая шестерня включения прямой и понижающей передачи и понижающая шестерня промежуточного вала так и остались прямозубыми.

Косозубая раздаточная коробка Уаз.

Механическая, двухступенчатая, с понижающей и нейтральной передачей, без межосевого дифференциала, с возможностью отключения переднего моста. Привод спидометра может быть как на 624, так и на 1000 оборотов/километр. Передаточное число понижающей передачи осталось прежним — 1.94. Косозубая раздаточная коробка рассчитана на применение с двигателями выдающими крутящий момент до 30 кгм, что на 60% выше прежних возможностей прямозубой коробки.

Раздаточная коробка прикреплена четырьмя болтами к задней стенке картера коробки передач и уплотнена герметиком. Центрирование раздаточной коробки относительно коробки передач осуществляется по наружной обойме двухрядного подшипника вторичного вала коробки передач. На задней части картера коробки установлен механизм стояночного тормоза.

Косозубая раздаточная коробка состоит из чугунного картера с крышкой в котором на подшипниках установлены ведущий и промежуточный валы, валы привода переднего и заднего мостов с шестернями. Ведущим валом для раздаточной коробки служит шлицевый конец вторичного вала коробки передач, он установлен в ведущую шестерню раздаточной коробки.

Соосно с ведущим валом на двух подшипниках установлен вал привода заднего моста. Между подшипниками установлена червячная шестерня привода спидометра. Промежуточный вал выполнен вместе с промежуточной шестерней понижающей передачи. Вал привода переднего моста изготовлен вместе с шестерней и установлен в нижней части картера раздаточной коробки.

Общая схема работы косозубой раздаточной коробки Уаз.

Принципиальная схема работы косозубой раздатки осталась прежней, но изменился алгоритм и способ подключения переднего моста. Крутящий момент от коробки передач подводится к ведущему валу раздаточной коробки. Ведомый вал постоянно соединен через карданную передачу с главной передачей заднего моста.

При включении привода переднего моста валы соединяются между собой не шестерней включения переднего моста расположенной на промежуточном валу, как в прямозубой раздаточной коробке, а зубчатой муфтой, которая для включения переднего моста соединяет между собой вал и шестерню привода.

Особенность работы косозубой раздаточной коробки Уаз.

Косозубая раздаточная коробка обладает еще одной особенностью, которая состоит в том, что промежуточная шестерня установленная на промежуточном валу и шестерня привода переднего моста вращаются в ней постоянно. Вне зависимости от того, включен или отключен передний мост, включены или отключены хабы — колесные муфты подключения переднего моста.

Поэтому в повседневной эксплуатации, в определенные моменты времени и особенно в условиях жаркой погоды, это создает хорошо различимый в салоне автомобиля дополнительный шум от раздаточной коробки, даже не смотря на то, что обе этих шестерни косозубые.

Механизм переключения передач косозубой раздаточной коробки Уаз.

Механизм переключения на автомобилях семейства Уаз-3162, Уаз Патриот и Уаз Хантер однорычажный. Один рычаг поочередно включает передний мост, затем нейтральную и понижающую передачу. Механизм состоит из двух штоков и двух вилок, расположенных в крышке картера раздаточной коробки. Вилки скользят по неподвижным штокам и снабжены шариковыми фиксаторами. В автомобилях с четырех и пятиступенчатой коробкой передач сам рычаг управления переключением раздатки и его рукоять отличаются.

Обслуживание раздатки

Эксплуатация машины УАЗ 469 требует регулярного обслуживания раздаточной коробки. Обслуживание заключается в следующих процедурах:

Провести визуальный осмотр РК. В результате осмотра следует выявить подтеки смазки в местах расположения прокладок и резиновых уплотнений.
Проверить места крепления РК к КПП

Особое внимание уделить затяжке болтов крепления карданных валов.
Заменить все смазочные жидкости и пластичную смазку узлов трения.
Замена масла в РК и КПП выполняется одновременно. Каждый автовладелец вправе самостоятельно определить периодичность замены смазывающих веществ в своем автомобиле

Производитель рекомендует менять масло каждые 35 – 45 тысяч пробега.

СПРАВКА: При регулярном передвижении на автомобиле по бездорожью необходимо чаще менять масло трансмиссии. Это связано с высокими нагрузками и возможностью попадания воды в картер механизма при преодолении брода.

.
