Неисправности и ремонт панели приборов ваз 2106

Рекомендации

Вот несколько советов, которые помогут без проблем модернизировать ваз.

Чтобы отрегулировать карбюратор на ваз 2106, обратите внимание варианты вместо стандартного «Озона» — «Солекс» и «Пекарь». Но если менять карбюратор вы не хотите, то потребуется покопаться, убрав пружину из вакуумного привода и переделать его в механический.
Бесконтактный тип зажигания – лучший для ВАЗа.
Система отопления в авто оставляет желать лучшего, потому следует усилить ее с помощью дефлекторов и оборудовать вентиляцию.
На двигатель установите систему подогрева.
При внутреннем тюнинге не пытайтесь заменить стандартный руль ваз на руль от спортивных моделей

Он меньше и не подойдет для нашего автомобиля.

Закончив с советами, рассмотрим, как осуществить тюнинг кузова ваз 2106 и создать стильный салон авто.

Улучшаем качество подсветки приборной панели

В первую очередь мы расскажем о том, как избавиться от главного недостатка панели ВАЗ-2106 – недостаточно яркой подсветки приборов, осложняющей контроль за всеми параметрами работы авто в темное время суток. Для этой цели нам потребуется:

• по три светодиода для каждого прибора больших размеров и по одному – для мелких индикаторов;
• приборная шкала белого цвета. Сегодня можно приобрести такие детали практически в любом специализированном магазине;
• патроны для монтажа светодиодов;
• провода, которые позволят подключить новую систему подсветки к бортовой сети;
• пленка-самоклейка.

Сначала нам придется демонтировать старые шкалы приборов, для чего необходимо выполнить следующие действия:

• разбираем щиток приборной панели;
• добираемся до датчиков, расположенных под щитком и демонтируем все стрелки;
• вынимаем шкалы и устанавливаем новые детали белого цвета, закрепляя их с помощью самоклеящейся прозрачной пленки.

Следующий этап – монтаж патронов, подключение проводки к бортовой сети и установка светодиодов.

Характерные неисправности щитка приборов

Отклонение стрелки шкал говорит о неисправности прибора и повреждении провода, который соединяет датчик с указателем.

Возможны следующие неисправности элементов приборного щитка:

• стрелка на шкале датчика температуры охлаждающей жидкости постоянно находится либо в начальном положении, либо в красной зоне;
• стрелка указателя топлива: не выходит из начального положения даже при полном баке, все время лежит в конце шкалы, передвигается рывками и часто возвращается к началу шкалы;
• постоянно горит или не загорается контрольная лампочка резерва топлива;
• индикатор давления масла не загорается при включении зажигания, горит постоянно, гаснет при высоких оборотах двигателя;
• неисправен спидометр, тахометр;
• шумит гибкий привод спидометра.

Неисправности приборов устраняются заменой датчиков, контактов, приборов, восстановлением проводки.

Тюнинг панели приборов

Качественный тюнинг панели приборов необходимо проводить, начиная со снятия панели приборов, чтобы при проведении работ было удобно достать все компоненты и составляющие изделия, вплоть до подсветки панели ВАЗ 2106, которую также можно сделать красивой и современной. Подготовительный этап – демонтаж фронтального водительского блока, находящегося под панелью приборов, которая просто облегчает доступ и обзор всех элементов и электропроводки изделия, для изменения внешнего вида которых требуется изготовить или собственноручно купить в автомагазинах.

Прежде всего, это относится к замене циферблатов датчиков на компоненты белого цвета. Контрастность темных шкал панели приборов ВАЗ 2106 придаст приборам современный вид. Их можно выполнить лакокрасочными составами. Для красивого интерьера можно панель приборов, цена которой доступна, обтянуть красивым кожезаменителем, а если позволяют средства – то и кожей.

На начальной стадии панель приборов ВАЗ 2106, фото которой размещено на нашем интернет-ресурсе, требуется подвергнуть зачистке ее поверхности, положить ровный слой специального клея, прижать к поверхности кожезаменитель и дождаться окончания процесса сушки. В финишном варианте необходимо края приклеиваемого материала привести в эстетический вид.

Большой популярностью у автолюбителей пользуется светодиодная панель приборов, исходящий свет от которой просто преображает внутренний интерьер салона транспортного средства. Единственное, что следует помнить, что для больших указателей панели приборов требуется установка двух элементов светодиодного типа, а для изделий малого диаметра достаточно и интеграции одного элемента.

Хорошим дополнением тюнинга панели приборов являются лампочки светодиодного освещения. Для маленьких датчиков можно использовать по одной лампочке, а для спидометра и тахометра придется устанавливать по две штуки.

Какие бывают тахометры

В основном встречаются аналоговые (в виде циферблата со стрелкой) и электронные (дисплей) тахометры. Более экзотичные — выполненные в виде бегущей шкалы на газоразрядных лампах (часто встречаются на автомобилях американского производства), а также механические — наследие самых первых автомобилей.

Механические

Самые первые тахометры, устанавливаемые на автомобили в начале и середине ХХ века представляли собой устройства, связанные напрямую с коленвалом двигателя.

Принцип работы был достаточно прост: на коленчатом валу имелась шестерня, входившая в зацепление с тросовым приводом, который и передавал крутящий момент на катушку, представлявшую собой электромагнит самого устройства. Чем больше оборотов — тем больше возникающая магнитная индукция — тем больше отклоняется стрелка прибора. Все очень просто. Впрочем, и погрешность измерения была достаточно высокой и могла достигать значения до 500 об/мин.

Аналоговые

Дальнейшее развитие, привело к появлению аналоговых тахометров, использующих схожий принцип работы. Отличие заключается в том, что вместо постоянного привода от коленвала, для считывания количества оборотов используется частота подачи энергии на катушку зажигания.

Как это выглядит в работе.  Для возникновения искры на свече зажигания, на катушку, преобразующую низкое (12В) напряжение в высокое (от 12000 до 24000В) подается кратковременный импульс низкого напряжения. Этот же импульс подается одновременно и в электрическую схему аналогового тахометра и обмотку электромагнита. Чем больше импульсов поступает на обмотку — тем большая сила индукции возникает — на тем больший угол отклоняется стрелка.

Необходимо заметить, что погрешность аналоговых тахометров может находиться в пределах от 100 до 500 об/мин.

Цифровые

Поскольку цифровые электронные тахометры все больше заменяют своих аналоговых собратьев, не говоря уже о механических, на них остановимся более подробно.

Основной принцип работы цифрового тахометра заключается в измерении и подсчете количества импульсов, поступающих на первичную обмотку катушки зажигания, либо измерении интервала времени, соответствующего этим интервалам и переводе полученной информации в цифровые значения, отображаемые на табло.

Видео — цифровой тахометр с множеством настроек и Shift Light:

Помимо того, что цифровой тахометр оперирует всеми вышеперечисленными значениями, для повышения точности измерения прибор также обрабатывает значения, поступающие с датчика холостого хода и, иногда, датчика коленвала. На рабочем сайте 1xbet достаточно широкая линия: здесь есть около 35 различных видов спорта. Роспись тоже впечатляет, и, конечно же, самое большое количество событий связано именно с футболом

Однако и для других направлений есть из чего выбрать.  Также вам стоит обратить внимание на киберспортивные события, поскольку это направление только набирает популярность: игр становится всё больше, как и событий по ним.  Делать ставки с 1хбет не только весело и комфортно, но и максимально выгодно. Все данные при этом суммируются, а полученное среднее значение является практически истинным показателем

Поскольку примерно половина от общего количества автомобилей (особенно малолитражные или небольшого класса) не комплектуются штатным тахометром, производители электроники предлагают установочные комплекты для самостоятельного монтажа электронного тахометра.

Простой набор представляет, собственно, сам дисплей, чаще жидкокристаллический со встроенной платой обработки поступающей информации и комплект проводов для подключения к штатным выводам катушки (первого цилиндра при распределенной системе зажигания), а также питания.

Более сложные могут содержать дополнительные датчики холостого хода, а также выносной оптрон. Впрочем, такие комплекты устанавливают с определенной целью — получения полного контроля над оборотами двигателя. Для повседневного использования достаточно и простого комплекта.

Для ясности, ниже приведена типичная схема подключения электронного тахометра, получающего информации только с катушки зажигания.

Как и описывалось выше, сигнал тахометр получает с контакта К катушки зажигания на которую поступают импульсы низкого напряжения, питание — от клеммы Б катушки зажигания (постоянный +12В при включении зажигания), минус — масса автомобиля.

Еще один вариант схемы подключения тахометра — с использованием информации контроллера («мозгов») автомобиля приведен ниже.

В этом случае, для отображения количества оборотов двигателя используется информация, поступающая от датчика положения коленчатого вала и обработанная контроллером.

Идеи модернизации: фары и все остальное

Фары – глаза автомобиля. Со временем стекла тускнеют, желтеют, а то и вовсе приходят в негодность. Но не это служит причиной для их доработки или полной замены, а желание превратить ваз в зверя с яркими, мощными фарами.

Как ни странно, простой способ улучшения – полная замена. Стоит отметить, что кузовные запчасти на ваз 2106 схожи с деталями BMW, потому менять старые фары будем на новые от BMW.

Процесс не займет много времени. Открываем капот и, выполнив необходимые действия, достаем старые фары. Примеряем новую фару и просверливаем необходимые для установки отверстия, после чего устанавливаем ее и закручиваем крепления. Осталось только грамотно настроить свет, и работа завершена.

Если вы не нашли запчасти на ваз 2106 от инормарок, но все еще желаете обновить фары, потребуется посетить автомагазин и приобрести несколько диодов, которые разнообразят внешний вид авто.

Ангельские глазки придают 2106 брутальности отечественному автопрому

Работаем с панелью приборов

Чтобы шокировать окружающих и доставить себе удовольствие, осуществим тюнинг панели приборов ваз 2106 с помощью светодиодов.

Популярный аксессуар – светодиодная лента. Установить ее самостоятельно несложно, а широкий спектр цветов и яркость привлекает владельцев авто.

Подключается подсветка двумя способами: напрямую к аккумулятору и к проводам, ведущим к торпеде авто. Первый способ привлекает своей надежностью, второй же подкупает возможностью включения подсветки сразу во время зажигания.

Позаботьтесь о наличии двух проводов, выключателей и предохранителя

Устанавливая последний, обратите внимание, что он должен находиться близко к АКБ. Припаяв первый провод, наденьте на него защитную трубку, затем подсоедините второй провод к аккумулятору. Но тюнинг ваз 2106 на этом незакончен

Но тюнинг ваз 2106 на этом незакончен.

Установка двойного стеклопакета

Большинство владельцев авто мечтают установить двойные стекла на ваз. Зачем мечтать, если осуществить задумку несложно?

Так как второе стекло тонированное. оно размещается изнутри автомобиля. Обрезаем с нижнего ребра так, чтобы при установке оставался виден угол стекла и между двумя стеклами было расстояние около 1 мм, иначе поверхности поцарапаются друг об друга. Не забудьте, что при монтаже второго стекла вес двери увеличиться.

Смелые автолюбители не забудут про тюнинг бампера ваз 2106, он позволяет осуществить все задумки и выразить характер автовладельца, с помощью всевозможных рисунков или даже целых сюжетов на бампере. Самостоятельно осуществить покраску непросто, потому лучше обратиться в СТО.

Не бойтесь экспериментировать, и тогда автомобиль станет самым заметным на дороге.

• Аэрография
• Дефекты покраски
• Кузовной ремонт
• Материалы
• Оборудование
• Покрасочная камера
• Салон
• Теория покраски
• Тюнинг

• Хотите узнать, как убрать вмятины на машине различными способами
• Вы не знаете сколько материала надо, чтобы покрасить авто: тайна маляра
• Как удалить коррозию с автомобиля и ржавчину
• Удаляем ржавчину на кузове машины: простое решение
• Сам сделал и отрегулировал реле давления воздуха для компрессора: узнайте как

• Июль 2017
• Март 2017
• Август 2016
• Июль 2016
• Июнь 2016
• Май 2016
• Март 2016
• Февраль 2016

Инструкция по демонтажу

Снятие шкалы приборов ВАЗ 2106 может потребоваться при ремонте и замене ее элементов, тюнинге и доработке. Демонтаж не сложный и потребует наличия небольшого набора инструментов: гаечных ключей и отверток.

Этапы демонтажа приборки

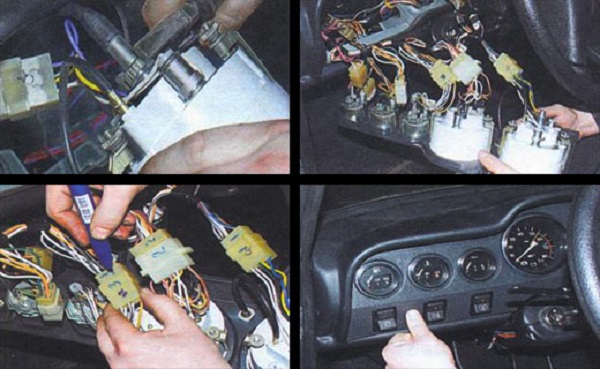

Процедура снятия состоит из выполнения следующих шагов:

1. В первую очередь необходимо снять снизу приборки передний бокс.
2. Затем необходимо отвернуть весь крепеж и оттянуть нижние защелки.
3. Снимаем пластину магнитолы.
4. Далее снимаем кожух с рулевой колонки.
5. На следующем этапе отсоединяются провода. Каждый нужно пометить, для облегчения сборки.
6. Теперь можно демонтировать щиток, отсоединив все разъемы.
7. Сняв датчики, их нужно рассортировать, чтобы корректно провести сборку.

Выполнив модернизацию приборного щитка, сборку производят в обратном порядке (автор видео — Николай).

Тюнинг салона «шестерки»

Большинство российских любителей этого автомобиля считают, что «шестерка» весьма удобна для тюнинга салона, т.к. в ней конструктивно создан достаточно большой объем внутреннего пространства

Это крайне важно для замены кресел, как элемента доработки этой модификации «Лады». Установка, к примеру, «скорпионовских» кресел от такой модели «Форда», придаст салонному помещению интерьер спорткара, и это впечатление будет усилено при установке стильного «торпедо» и рулевого колеса

Приобрести эти элементы интерьера салона автомобиля можно на разборках, причем их цена будет приемлемая из-за малой популярности таких запчастей среди покупателей

При проведении тюнинга салона ВАЗ «шестой» модели очень важно, если транспортное средство уже проходило модернизацию в каком – нибудь стилевом оформлении, продолжать ее декорирование в этом направлении дизайна. К примеру, если тюнинг салона «шестерки» близок к ретро — стилю, то и модернизация компонентов салонного отсека должна продолжаться в аналогичном направлении

То же касается и оформления тюнинга салона Жигулей 2106 в спортивном стиле, тем более, что кресла от «Скорпио» дополнят спортивный стиль и создадут иллюзию управления спорткаром. При тюнинге салона ваз 2106 своими руками можно использовать свободные объемы салона «шестерки», а установленные компоненты салона, подобранные в одном стилевом решении на разборках и автомагазинах значительно изменят его вид и оформление.

При модернизации салона «шестерки» своими руками и установке кресел может сложиться ложное впечатление, что переставить сиденья не составит большого труда и дело лишь в откручивании крепежа. Предупреждаем, что это достаточно объемная работа, ведь придется менять направляющие кресел, т.к. штатные от «шестерки» не адаптированы для иностранных автомобилей.

Как модернизировать подсветку авто ВАЗ 2106

Классическая подсветка панели приборов «шестерки» довольно тусклая и не удовлетворяет многих автовладельцев. Это затрудняет контроль показаний приборов, что небезопасно на дорогах в темное время суток. Рассмотрим тюнинг панели приборов автомобиля ВАЗ 2106 путем монтажа светлых шкал и увеличения интенсивности подсветки. Главные задачи, которые должен выполнить тюнинг подсветки приборов ВАЗ 2106:

• увеличение яркости;
• декорирования панели приборов.

Тюнинг классической приборной панели ВАЗ 2106 начинается с приобретения необходимых компонентов: белые шкалы, светодиоды, металлические патроны, краска для стрелок, самоклеящаяся белая пленка, кабель. Процесс модернизации панели приборов — довольно простая операция, которую вполне по силам выполнить самостоятельно, без привлечения специалистов.

1. Для получения доступа к датчикам снимите щиток.
2. Демонтируйте все стрелки. Стрелка спидометра снимается таким образом: открутите болты и поверните шкалу влево; дождитесь, когда стрелка замрет, и поставьте отметку маркером. Это положение должно быть зафиксировано, чтобы после сборки спидометр показывал точные параметры скорости.
3. Выкрутите болты, снимите шкалы и оклейте их новыми белыми деталями.
4. Чтобы стрелки классических деталей не сливались с новым фоном, покрасьте их в яркий контрастирующий цвет.
5. Следующим шагом демонтируйте светофильтр.
6. По краям панели приборов монтируются металлические патроны. Чтобы модернизированная подсветка лучше воспринималась водителем, на приборы с темным корпусом нанесите белую самоклеющуюся ленту.
7. Пользуясь электросхемой ВАЗ 2106, при помощи кабеля подключите светодиоды.

Продолжение

Продолжим снятие самой панели. Ключом на 10 отворачиваем 4 гайки, фигурной отверткой – саморезы и аккуратно снимаем всю панель. Ну вот, один из самых больших шагов  сделан, настало время облицовок дверей.

3. Снятие обшивок дверей ВАЗ 2106

Начнем с передней двери. Выворачиваем штифт блокировки замков и отворачиваем саморез, который крепить накладку под стекла.Теперь настала очередь снять окантовку внутренней ручки открывания.

• Затем откручиваем винты крепления ручки с подлокотником и снимаем уже их.
• Теперь нужно поочередно аккуратно достать клипсы из отверстий в корпусе двери.

 Аналогично проводим снятие облицовки на остальных дверях.

4. Снятие сидений ВАЗ 2106

Передние сидения ВАЗ 2106 крепятся к кузову при помощи 4 болтов, которые утоплены в салазках. Для того, чтобы открутить те болты, что спереди, необходимо сдвинуть сиденье как можно больше назад, затем вперед, чтобы открутить задние крепления. Аналогично снимаем второе сидение. Для снятия задней спинки, необходимо приподнять ее, чтобы язычки выскользнули из «ушей». Сама же подушка просто снимается вверх. Как видно, сидения снимаются довольно просто, если салазки хорошо скользят

При снятии передних кресел особое внимание нужно уделить сохранности роликов и направляющих, которые находятся внутри. Здесь же снимем из заднюю полку, которая крепится при помощи загнутых язычков

5. Снятие крыши ВАЗ 2106

Здесь нужно сделать некоторое отступление. Дело в том, что есть реэкспортные варианты ВАЗ 2106, где применяется цельная крыша без удочек. Рассмотрим поочередно тот и другой варианты.

А) Вариант для внутреннего рынка

В этом случае крыша представляет собой мягкую сетчатую обивку, натянутую на каркас, и прикрепленную к кузову при помощи скоб. Тогда первым шагом снимаем все скобы, которые спрятаны под резиновыми уплотнителями дверей.

После этого откручиваем ручки над дверями.

За ними снимаем солнцезащитные козырьки, основу для них и зеркало заднего вида.

А затем вытаскиваем удочки из креплений. Как правило, в старых автомобилях внутренняя часть крыши содержит очень много пыли, поэтому стоит это учитывать.

Б) Реэкспортный вариант

Здесь все гораздо проще, но есть один существенный минус: кроме как через лобовое или заднее стекло ее просто не вытащить.

Здесь козырьки крепятся несколько по-иному, даже проще. Нужно открутить два винта с одной стороны и один с другой.

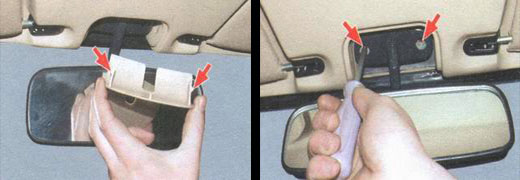

Теперь очередь зеркала заднего вида.

Откручиваем по кругу ручки над дверями и плафон в центре: теперь можно свободно выносить крышу в окно.

6. Снятие ковра

Во многих автомобилях используется ковровое покрытие, оно неплохо выглядит и, в то же время, в сочетании с коврами, является практичным и удобным. Дело в том, что ковры заводского изготовления в точности повторяют рельеф днища, поэтому самостоятельное изготовление без надрезов, в принципе, невозможно. У нас нет практически никаких органов, которые бы держали его, он закреплен только по периметру и в центре. Начнем спереди.

Во-первых, откручиваем все саморезы, которые вкручены прямо в кузов. После этого снимаем накладки брызговиков спереди.

Далее нужно отвинтить множество шурупов накладок на пороги. Вместе с накладками снимаем и резиновые уплотнители. Плавно переходим к середине и центральной стойке.

На ней откручиваем пластмассовую накладку у основания, а так же ремень безопасности. С самой же стойки нужно отсоединить панельку и вытянуть плафон, при его наличии.

Сзади отгибаем язычки и переходим к центру. Здесь откручиваем чехол рычага стояночного тормоза и замки ремней безопасности.

Ну вот, все откручено, все отвинчено. Ковер состоит из двух частей, которые снимаются независимо друг от друга. Если этого не происходит, то нужно определить «точку соприкосновения» и освободить ковер.

Заключение

Цель достигнута, салон разобран до кузова, теперь видны все недостатки кузова, а спереди торчит пучок проводов. Если картина такова, то все сделано правильно. На этом этапе можно проложить резиновые уплотнители под крепежные болты, уложить дополнительный слой шумоизоляции. Для этой цели прекрасно подходит самоклеящийся строительный утеплитель, который можно уложить даже на внутреннюю сторону шубы.

Кроме того, сейчас самое время разобраться с заедающими механизмами открывания дверей, стеклоподъемников. В общем, в таком состоянии все доступно и как на ладони.

Подсветка

В интерьере «шестерки» не так уж много деталей, которые поддаются модернизации. Убранство салона предельно скромное, без изысков. Если проехать в автомобиле ночью, в глаза бросается явный минус, касающийся недостаточного освещения приборной панели ВАЗ-2106. Тюнинг в этом направлении провести можно самостоятельно.

Для выполнения манипуляций по изменению цвета и яркости подсветки, потребуются следующие материалы:

• белые приборные шкалы;
• три светодиода для больших приспособлений и по одному элементу – для маленьких устройств;
• патроны для световых элементов;
• специальная пленка-самоклейка;
• провода.

Замена панели приборов

Не стоит останавливаться только на том, чтобы лишь заменить кресла. Поле для деятельности – это панель приборов ваз 2106. Новую панель можно сделать самостоятельно, подгоняя под размеры «родной», затем установив и затянув поверхность тканью или же подобрать готовую коробку. Чтобы произвести замену, требуется снять панель приборов на ваз 2106. Необходимы крестовая и плоска отвертка, а также ключ №10.

Начинаем с полки для вещей. Снимается она посредством выкручивания четырех винтов для крепления. Убрав ее, выкручиваем винты со всех сторон панели радиоприемника, а также правый верхний винт.

Теперь воспользуемся плоской отверткой. Поддеваем панель и убираем монтажную планку. За ней вновь видим пару винтов, которые необходимо открутить, после чего убираем панель приемника.

Снимаем накладки путем выкручивания креплений, а также убираем декоративные детали. Наконец, демонтируем панель приборов. Выкручиваем гайку крепления спидометра, открепляем трос, уводя его в сторону. Снимая приборы ваз 2106, промаркируйте все разъемы для соединения.

Сняв приборы, открутите винты нижнего крепления, соединяющие панель приборов и кузов ваз 2106. Внимательно осмотрите ее и открутите остальные крепления

Осторожно приподнимите панель и провод от лампы, после чего отсоедините ее полностью. Дело осталось за малым – установите панельные запчасти ваз 2106, закрепив все болты в обратном порядке

Эксклюзивный спидометр на панели приборов

Как модернизировать подсветку авто ВАЗ 2106

Классическая подсветка панели приборов «шестерки» довольно тусклая и не удовлетворяет многих автовладельцев. Это затрудняет контроль показаний приборов, что небезопасно на дорогах в темное время суток. Рассмотрим тюнинг панели приборов автомобиля ВАЗ 2106 путем монтажа светлых шкал и увеличения интенсивности подсветки. Главные задачи, которые должен выполнить тюнинг подсветки приборов ВАЗ 2106:

• увеличение яркости;
• декорирования панели приборов.

Тюнинг классической приборной панели ВАЗ 2106 начинается с приобретения необходимых компонентов: белые шкалы, светодиоды, металлические патроны, краска для стрелок, самоклеящаяся белая пленка, кабель. Процесс модернизации панели приборов — довольно простая операция, которую вполне по силам выполнить самостоятельно, без привлечения специалистов.

1. Для получения доступа к датчикам снимите щиток.
2. Демонтируйте все стрелки. Стрелка спидометра снимается таким образом: открутите болты и поверните шкалу влево; дождитесь, когда стрелка замрет, и поставьте отметку маркером. Это положение должно быть зафиксировано, чтобы после сборки спидометр показывал точные параметры скорости.
3. Выкрутите болты, снимите шкалы и оклейте их новыми белыми деталями.
4. Чтобы стрелки классических деталей не сливались с новым фоном, покрасьте их в яркий контрастирующий цвет.
5. Следующим шагом демонтируйте светофильтр.
6. По краям панели приборов монтируются металлические патроны. Чтобы модернизированная подсветка лучше воспринималась водителем, на приборы с темным корпусом нанесите белую самоклеющуюся ленту.
7. Пользуясь электросхемой ВАЗ 2106, при помощи кабеля подключите светодиоды.

Инструкция по демонтажу

Снятие шкалы приборов ВАЗ 2106 может потребоваться при ремонте и замене ее элементов, тюнинге и доработке. Демонтаж не сложный и потребует наличия небольшого набора инструментов: гаечных ключей и отверток.

Этапы демонтажа приборки

Процедура снятия состоит из выполнения следующих шагов:

1. В первую очередь необходимо снять снизу приборки передний бокс.
2. Затем необходимо отвернуть весь крепеж и оттянуть нижние защелки.
3. Снимаем пластину магнитолы.
4. Далее снимаем кожух с рулевой колонки.
5. На следующем этапе отсоединяются провода. Каждый нужно пометить, для облегчения сборки.
6. Теперь можно демонтировать щиток, отсоединив все разъемы.
7. Сняв датчики, их нужно рассортировать, чтобы корректно провести сборку.

Выполнив модернизацию приборного щитка, сборку производят в обратном порядке (автор видео — Николай).

Этапы работ

На начальной стадии улучшения подсветки приборов ВАЗ-2106 необходимо демонтировать щиток панели, в результате чего появляется доступ к индикаторам. Далее снимают все указательные стрелки. Затем вывинчивают пару небольших болтиков и убирают шкалы. Для демонтажа указателей спидометра откручивают винты и поворачивают шкалу в левую сторону. На этом этапе стрелка датчика слегка опустится и начнет болтаться. После ее замирания нужно отметить позицию маркером. Это необходимо для последующей точной работы спидометра.

После демонтажа всех шкал приступают к их оклейке. Новые белые элементы наносят поверх штатного оснащения. Чтобы фон не сливался со стрелками, их выделяют другим цветом. Для улучшения подсветки потребуется снять световой фильтр, затем можно начинать монтаж светодиодов. Для этих целей применяют цоколи из металла, которые нагревают и монтируют на боковых частях панели. Если присутствуют приборы ВАЗ-2106 в корпусах темного цвета, их желательно осветлить при помощи белой «самоклейки».

На заключительной стадии производят подключение светодиодов посредством подсоединения их к основной проводке транспортного средства через провода. В итоге получится изменить колер шкал и стрелок, а также улучшить подсветку, что сразу заметно при «ночном» вождении. Подобным способом усовершенствуют большинство представителей отечественной «классики».

Панель приборов ВАЗ 2101

Приборная панель делает управление автомобилем более комфортным, поэтому и в эксплуатации она должна быть удобной и простой, отображая важную информацию водителю.

Щиток приборов ВАЗовской «копейки» состоит из следующих элементов:

• 6 лампочек-индикаторов;
• 3 стрелочных прибора;
• 1 цифровой показатель.

В оснащении панели также присутствуют:

• спидометр;
• одометр;
• указатель температуры охлаждающей жидкости;
• указатель уровня топлива;
• контрольная лампа резерва топлива;
• блок контрольных ламп:
  • включения стояночного тормоза и сигнализации недостаточного уровня тормозной жидкости в бачке;
  • давления масла в системе смазки двигателя;
  • заряда аккумуляторной батареи;
  • включения указателей поворота;
  • включения габаритного света;
  • включения дальнего света фар.

Какую можно поставить

Если вас не устраивает оформление приборной панели ВАЗ 2101, её можно заменить или обновить следующим образом:

• купить и установить более современный вариант, в оснащении которого присутствует бортовой компьютер, что обойдётся недёшево;
• обновить щиток путём замены шкал приборов и стрелок;
• поставить приборку от другого авто.

Выбирая панель приборов нужно учитывать, что конфигурация может значительно отличаться и вовсе не подходить для «классики». В этом случае нужно будет выполнить подгонку согласно посадочному месту в передней панели.

От другой модели ВАЗ

На ВАЗ 2101 возможна установка самодельного щитка с использованием приборов от ВАЗ 2106. В нём можно задействовать спидометр, тахометр, указатель температуры и уровня топлива, что будет выглядеть более информативно по сравнению со штатной приборкой. Подключение указателей не должно вызвать вопросов за исключением тахометра: его нужно подсоединить в соответствии со схемой «шестёрки».

От «Газели»

Чтобы установить приборную панель от «Газели», в неё потребуются внести довольно серьёзные изменения, поскольку она сильно отличается по размерам от штатного изделия. К тому же схемы подключения и клеммы у автомобилей вовсе не совпадают.

От иномарки

Наилучший вариант, но и самый сложный — внедрить щиток приборов от иномарки. В большинстве случаев для этого приходится менять полностью переднюю панель. Наиболее подходящими для «копейки» вариантами будут приборки с моделей, которые выпускались в конце 1980-х — начале 1990-х годов, например, BMW Е30.
