Панель приборов газ-3110

Замена панели приборов старого образца на новую

Очень частый вопрос владельцев автомобиля ГАЗ «Крайслер» – это замена старого блока управления на панель нового образца. Это придаст салону автомобиля немного больше индивидуальности, тем более что цена рестайлинговой торпеды не так уж велика. Ну а установку можно выполнить своими руками.

При включении света фар жидкокристаллический дисплей гаснет. Для решения проблемы требуется схема проводки, но есть загвоздка – производитель изменил нумерацию некоторых контактов. Поэтому новая панель подключается следующим образом:

• разъём с маркировкой ХР4 остаётся без изменений;
• разъём с маркировкой ХР3 – с него кидается перемычка на минус от первого контакта, таким образом, отключается индикатор ABS;
• разъём с маркировкой ХР2 – подключается постоянный плюс от аккумулятора, но лучше протянуть дополнительный провод на щиток предохранителей;
• с контакта № 10 делается перемычка на контакт № 12, теперь подсветка дисплея не будет гаснуть при включении габаритов;
• разъём с маркировкой ХР1 остаётся без изменений.

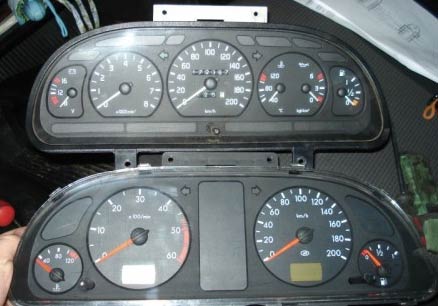

Различные варианты приборной панели для Волги 31105

Замена панели приборов старого образца на новую

Очень частый вопрос владельцев автомобиля ГАЗ «Крайслер» – это замена старого блока управления на панель нового образца. Это придаст салону автомобиля немного больше индивидуальности, тем более что цена рестайлинговой торпеды не так уж велика. Ну а установку можно выполнить своими руками.

При подключении через стандартные имеющиеся разъёмы горят только лампочки низкого уровня тормозной жидкости, уровня масла и стояночного тормоза.

При включении света фар жидкокристаллический дисплей гаснет. Для решения проблемы требуется схема проводки, но есть загвоздка – производитель изменил нумерацию некоторых контактов. Поэтому новая панель подключается следующим образом:

• разъём с маркировкой ХР4 остаётся без изменений;
• разъём с маркировкой ХР3 – с него кидается перемычка на минус от первого контакта, таким образом, отключается индикатор ABS;
• разъём с маркировкой ХР2 – подключается постоянный плюс от аккумулятора, но лучше протянуть дополнительный провод на щиток предохранителей;
• с контакта № 10 делается перемычка на контакт № 12, теперь подсветка дисплея не будет гаснуть при включении габаритов;
• разъём с маркировкой ХР1 остаётся без изменений.

Возможные неисправности и способы их устранения

Неправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.

Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).

Схема и контакты комбинации приборов Газель

Разъём ХР1

1 Датчик температуры охлождающей жидкости
2 Выбор аварийной температуры охлождающей жидклсти
3 Аварийное низкое давления масла двигателя
4 Датчик давления масла
5 Датчик уровня топлива
6 ———-
7 ———-
8 Открытые двери автобуса
9 ———-
10 Открытые двери салона,капота или багажника
11 ———
12 ———
13 Неисправность электронного регулятора тормозных сил (EBD)

Разъём ХР2

1 Аккумулятор
2 Включения ламп сигнализатора поворота правого борта
3 Включения ламп сигнализатора поворота левого борта
4 Включения стояночного тормоза
5 Влючения дальнего света
6 Включения передних противотуманных фар
7 Подсветка КП
8 Включения габаритных огней
9 Включения задних противотуманных фар
10 ———
11 Включения блокировки межосевого диффиренциала
12 Включения пониженной передачи
13 Тип датчика давления масла

Разъём ХР3

1 Корпус для аналоговых сигналов
2 Зажигание
3 Корпус
4 Высоковольтный вход тахометра
5 Низковольтный вход тахометра
6 Включения ближнего света фар
7 Разряд аккумуляторной батареи
8 Зажигания
9 Низкий уровень тормозной жидкости
10 Датчик скорости
11 Выход спидометра к бортовому компютеру
12 Включения обогрева звднего стекла
13 Неисправность антиблокировочной системы тормозов(ABS)

Разъём ХР4

1 Сигнализатор диагностики(-)
2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+)
3 Износ тормозных накладок
4 Включения предпускового подогрева двигателя(-)
5 ————-
6 ————-
7 ————-
8 ————-
9 —————
10 ————-
11 Низкий уровень стеклоомывающей жидкости
12 Низкий уровень охлождающей жидкости
13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Назначение вывода	38.3801	382.3801	385.3801010
Контрольная лампа воздушной заслонки карбюратора	X1.1	X1.1	X1.1
Указатель температуры охлаждающей жидкости	X1.2	X1.2	X1.2
Контрольная лампа перегрева охлаждающей жидкости (-)	X1.3	X1.3	X1.3
Контрольная лампа низкого давления масла	X1.4	X1.4	X1.4
Указатель давления масла	X1.5	X1.5	X1.5
Указатель уровня топлива	X1.6	X1.6	X1.6
Контрольная лампа резерва топлива (-)	X1.7	X1.7	―
Контрольная лампа непристегнутых ремней безопасности	X1.8	X1.8*	―
Тест (-)	X1.9	X1.9	―
Контрольная лампа незакрытых дверей (-)	X1.12	―	X1.10*
Контрольная лампа перегрева масла	X1.11	X1.11*	―
Цепь 30 (постоянное питание)	―	―	X2.2
Объединенный выход контрольной лампы STOP	X2.2	―	―
Контрольная лампа правого указатель поворота	X2.3	X2.3	X2.3
Контрольная лампа левого указатель поворота	X2.4	X2.4	X2.4
Контрольная лампа стояночного тормоза	X2.5	X2.5	X2.5
Контрольная лампа включения дальнего света фар (+)	X2.6	X2.6	X2.6
Контрольная лампа включения противотуманных фар (+)	―	―	X2.7*
Контрольная лампа указателей поворота прицепа (+)	X2.12	X2.7*	―
Индикация пониженной передачи (-)	―	―	X2.8*
Индикация блокировки межосевого дифференциала (-)	X2.9	X2.9*	X2.9*
Контрольная лампа обогрева сидений (+)	X2.10	X2.10	―
Контрольная лампа включения задних противотуманных фонарей (+)	―	X2.11*	X2.11*
Контрольная лампа включения габаритного освещения (+)	X2.7	X2.12	X2.12
Цепь освещения приборов	X2.13	X2.13	X2.13
Контрольная лампа перегрева каталитического нейтрализатора	X2.8	―	―
Контрольная лампа подушек безопасности (+)	X2.11	―	―
Контрольная лампа STOP	X3.6	―	―
Контрольная лампа ABS (-)	X3.1	X3.1	X3.1, инверс
Масса (-)	X3.2	X3.2	X3.2
Питание (+) спидометра	X3.3	X3.3	X3.3
Масса (-) спидометра	X3.4	X3.4	X3.4
Тахометр (высоковольтный вход)	―	X3.5	X3.5*
Тахометр (низковольтный вход) (-)	―	X3.6	X3.6
Тахометр (вход от генератора)	X3.7	―	―
Контрольная лампа ближнего всета фар (+)	―	―	X3.7*
Контрольная лампа обогрева заднего стекла (+)	X3.8	X2.1*	X3.8
Выход спидометра к борткомпьютеру	X3.9	X3.9	X3.9
Вход спидометра	X3.10	X3.10	X3.10
Контрольная лампа уровня тормозной жидкости (-)	X3.11	X3.11	X3.11
Питание (+) контрольных ламп и приборов	X3.12	X3.12	X3.12
Контрольная лампа разряда аккумулятора	X3.13	X3.13	X3.13
Контрольная лампа уровня масла	X4.1	X4.1*	X4.1*
Контрольная лампа CHECK ENGINE (+)	X4.2	X4.2	X4.2
Общий вывод контрольных ламп CHECK ENGINE и подогрева свечей накаливания (-)	X4.3	X4.3	X4.3
Контрольная лампа износа тормозных колодок (-)	―	―	X4.4*
Контрольная лампа свечей накаливания (+)	―	―	X4.5
Контрольная лампа уровня охлаждающей жидкости (-)	X4.8	X4.8*	X4.8*
Контрольная лампа уровня омывающей жидкости (-)	X4.9	X4.9*	X4.9*
Контрольная лампа уровня жидкости гидроусилителя руля (-)	X4.10	X4.10*	X4.10*
Контрольная лампа наличия воды в топливном фильтре (+)	―	―	X4.11*
Контрольная лампа перегоревших ламп (-)	X4.11	X4.11*	―

Тюнинг

Очень многие автолюбители устанавливают на свой автомобиль панель приборов нового образца, которая имеет ещё большее количество индикаторов и выглядит интереснее своей предшественницы. Второй вариант улучшения внутреннего пространства автомобиля – это самостоятельный тюнинг старой.Тюнинг газ 31105 можно разделить на два класса:

1. Функциональный. В этом случае подразумевается замена приборов или добавление нового, который не был установлен производителем. Может смениться вся комбинация приборов или один-два дополнительных датчика, например, часы или термометр.

2. Эстетический. Такой тюнинг подразумевает смену или улучшение блока управления автомобилем, а также создание более свежего вида панели.

Одними из самых распространённых вариантов изменения дизайна без больших финансовых затрат, можно назвать следующие действия:

• Замена шкал приборов. В этом случае меняется не только подсветка, но и шкала всех приборов. В специализированных магазинах можно найти готовую шкалу приборов для данной модели автомобиля. Прежде чем устанавливать её на место, рекомендуется проверить на качество окрашенной поверхности. Для этого нужно подержать её на некотором расстоянии от лампочки, при этом просвечивать должны только соответствующие риски и надписи;
• Установка светодиодной ленты. В этом случае можно купить печатную плату и самостоятельно установить светодиоды. Второй вариант тюнинга – вставить под шкалу отрезок ленты нужной длины;
• Добавить индивидуальности можно, окрасив стрелки и кольца, которые располагаются по краю приборов. Рекомендуется применять для этого глянцевую краску в баллончиках.

Совет! Не используйте для этих целей лак для ногтей. Слой лака не ляжет равномерно и будет заметен.

Инструкция по монтажу

Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.

Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

1. Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его.
2. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток.
3. Отсоединив 5 разъема ХР, выньте деталь.
4. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР.
5. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств.
6. Производите установку в порядке обратном демонтажу.

Снятие панели приборов

1. Отсоединить провод от отрицательной клеммы аккумуляторной батареи.

2. Отвернуть три винта крепления и снять обивку передней стойки с обеих сторон.

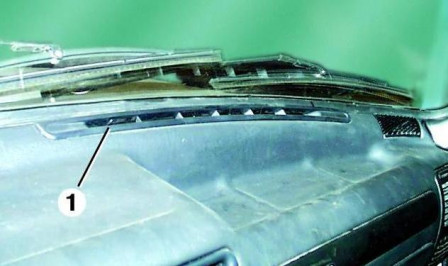

3. Подцепить отверткой и вытянуть вверх и на себя надставку 1 панели приборов с обеих сторон.

4. Сдвинуть вправо декоративную накладку с надписью «Волга», расположенную на крышке блоков предохранителей.

Вставить палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее.

Если крышка снимается туго, можно подцепить ее отверткой.

5. Отвернуть по два винта крепления обоих блоков предохранителей.

Вытянуть блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели.

Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов.

6. Снять приемник. Если приемник не установлен, вынуть заглушку.

7. Подцепить отверткой и вытянуть на себя выключатели.

Вытащить выключатели так, чтобы штекерные колодки вышли полностью.

Промаркировать штекерные колодки, отсоединить и протолкнуть назад в отверстие панели приборов.

Через отверстие под радиоприемник повернуть штекерные колодки на 90° и вытянуть за панель приборов.

8. Снять чехол с рычага переключения передач. Для удобства можно снять рычаг переключения передач.

9. Отвернуть два нижних шурупа крепления панели передней пепельницы.

Открыть пепельницу и открутить два верхних шурупа крепления панели передней пепельницы

10. Вытянуть панель передней пепельницы на себя.

Отсоединить штекерные колодки выключателя аварийной сигнализации 1, прикуривателя 2 и лампочки 3 подсветки прикуривателя.

11. Ослабить три винта крепления и снять нижнюю полку, вытянув ее на себя.

12. Отвернуть два винта и вытащить вещевой ящик на себя.

13. Отсоединить две штекерные колодки с проводами от контактов плафона освещения вещевого ящика.

14. Вставить маленькую отвертку в отверстие ручки рычага управления заслонками отопителя и, отжав защелку, снять ручку с рычага.

Таким же образом снять ручку рычага управления краном отопителя.

Отвернуть два винта 1 и снять облицовку 2 привода вентиляции отопления.

Протолкнуть привод внутрь панели приборов.

15. Снять верхний и нижний кожуха рулевой колонки, усилитель панели приборов.

Отвернуть болты крепления рулевой колонки, опустить ее на переднее сиденье и снять подрулевые переключатели.

16. Выкрутить четыре самонарезных винта крепления и снять облицовку комбинации приборов, вынув ее на себя.

17. Промаркировать и отсоединить штекерные колодки центрального переключателя 1 света и корректора 2 света фар.

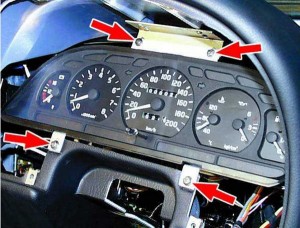

18. Отвернуть четыре самонарезных винта крепления комбинации приборов.

19. Повернуть комбинацию приборов на 90° и вынуть из панели приборов.

Промаркировать и отсоединить штекерные колодки от комбинации приборов.

20. Ослабить тягу замка капота в моторном отсеке, отсоединив два держателя.

Протолкнуть немного тягу в салон.

21. Отсоединить возвратную пружину 1, отвернуть два болта крепления ручки 2 замка капота и один болт крепления держателя оболочки тяги.

Вытянуть ручку на себя из панели приборов и, поворачивая ее, отсоединить от тяги.

22. Отвернуть снизу через отверстие для пепельницы две гайки крепления панели приборов от консоли.

23. Отвернуть три винта (с левой стороны — четыре) крепления и снять боковые обивки передка с обеих сторон.

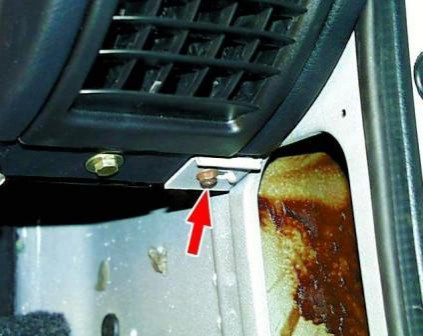

24. Отвернуть снизу по одному самонарезному болту крепления панели приборов к кронштейнам на кузове с обеих сторон.

25. Отвернуть по два самонарезных болта верхнего крепления панели с обеих сторон

Снимаем панель приборов с автомобиля

Процесс демонтажа комбинации приборов с автомобиля выглядит следующим образом:

1. При помощи отвертки отвинчиваем саморезы, посредством которых закреплена нижняя декоративная накладка рулевой колонки. Снимаем ее;

2. Ключом на «12» отвинчиваем болты рулевой колонки, после чего немного отклоняем ее в нижнее положение. После этого откручиваем крепежные винты верхней облицовки рулевой колонки;

3. С помощью тонкой прямой отвертки поддеваем ручку отопителя/переключателя света и снимаем ее. Данную работу выполняем с особой аккуратностью, чтобы не повредить ручки и не поцарапать пластик;

4. Теперь откручиваем шурупы крепления декоративной рамки блока приборов и снимаем ее.

5. Откручиваем винты крепления комбинации приборов и немного вытягиваем ее из посадочного места. Отсоединяем от печатной платы разъемы с электрическими проводами и полностью снимаем комбинацию приборов.

Панель приборов от Волги ГАЗ 3110 в ВАЗ 2107

За материалы к данной статье огромная благодарность выражается пользователю нашего форума DonPedro

Кстати отмечу, что ранее уже была у меня панель слегка модернизированная родная вот пару фоток, это имитация дня:

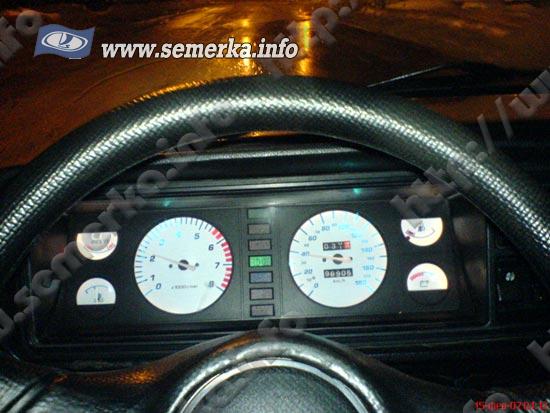

А вот так выглядит с подсветкой:

Вроде бы очень даже ничего, но как известно, больная голова рукам покоя не дает. Когда разбор с проводкой закончен был, осталась еще одна задача — овальную панель впихнуть в квадратную торпеду семерки. Процесс слегка затянулся в связи с поиском подходящей пластмассы, ибо не хотелось мне пялится постоянно на бог знает что. Наковырял я где-то пластмасюльку от бабинного магнитофона. Путем колдования с паяльником, ножиками, ножницами и газовой плиты получилось следующее — вот так у меня выглядит приборка днем:

А вот так приборка выглядит в темное время суток:

В целях использования полного функционала новой приборной панели у меня под капотом поселились бачки от инжевой зубилки:

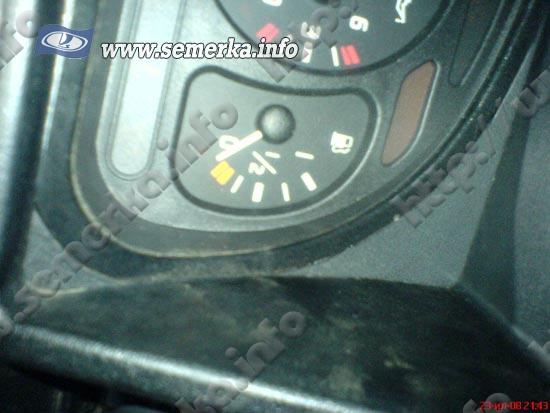

Поскольку панель от Волги овальная по краям, а у семерки это строгий прямоугольник пришлось, как я уже и писал выше, помудрить с пластмассой, паяльником, ножом и газовой плитой и в конечном итоге получились вот такие вот уголки:

Так же пришлось слегка отпустить крепеж гидрокорректора фар, а то панель встает криво. А так она его прижимает и все в порядке:

На следующих двух фото показан крепеж, кстати по крепежу тоже есть откат для возврата к стандартной панели приборов в случае необходимости:

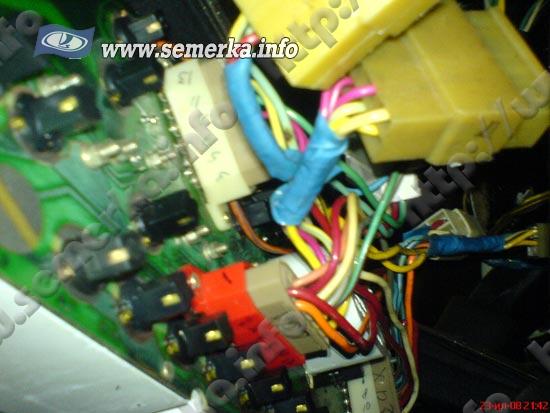

Вот так выглядит переходной жгут проводов к родной проводке. Всегда есть возможность поставить родную панель

Описание и расположение индикаторов и приборов на панели

Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем

Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную

Основные индикаторы

Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда.

1. Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
2. Лампа системы управления двигателем.
3. Резерв/индикатор АБС при ее наличии.
4. «Stop». Сигнализирует о неисправности, движение с которой запрещено.
5. Левый указатель поворота.
6. Аварийный уровень падения ТЖ.
7. Одометр (показывает общий пробег машины).
8. Спидометр (демонстрирует скорость движения).
9. Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
10. Правый указатель поворота.
11. Резерв.
12. Индикатор непристегнутых ремней (есть не на всех моделях).
13. Индикатор аварийного падения масла. Также может быть расположен под номером 18.
14. Резерв.
15. Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
16. Резерв топлива, загорается, когда его меньше 8 литров.
17. Индикатор давления масла.
18. Тоже что 13.
19. Подогрев сидений.
20. Температура ОЖ.
21. Лампа габаритного света.
22. Перегрев ОЖ.
23. Индикатор дальнего света.
24. Кнопка обнуления суточного пробега.
25. Определитель суточного пробега.
26. Тахометр. Определяет частоту вращения коленчатого вала.
27. Лампа разряда аккумулятора.

Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».

Как провести тюнинг панели

Хотя новая панель значительно отличается визуально от старой, ей все равно не хватает выразительности. Волга-3110 имеет не самое лучшее освещение в салоне, поэтому ориентироваться в темное время суток по слабому свечению ламп не очень удобно. Исправить это может правильная подсветка, вмонтированная внутрь панели.

Тюнинг в таком случае будет заключаться в мелочах — добавлении нескольких светодиодов под стекло приборов или оклеивании внутренней части стекла щитка LED-лентой. Оба варианта довольно простые в реализации, только нужно определиться с подходящим цветом. Хорошую выразительность обеспечивает оранжевая и красная подсветка. Эти два цвета отлично выделяют и стрелки, и показатели, но могут отвлекать от дороги. Чуть менее популярными являются диоды голубого и синего цвета.

Вариант тюнинга приборной панели газ 3110

Понадобится проделать следующее:

1. Разобрать панель приборов, отклеить оформление.
2. Ножом или лезвием стереть зелень со стекла, только очень аккуратно, чтобы потом не было царапин.
3. Разместить осветительные элементы в нужных местах, приклеить на клей диоды или ленту.
4. Освещение нужно распределять отдельно на стрелки и по ободкам внутренней части панели. Только так получится создать необходимый эффект.
5. После того как клей подсохнет, собрать панель.

Инструкция по монтажу

Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.

Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

1. Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его.
2. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток.
3. Отсоединив 5 разъема ХР, выньте деталь.
4. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР.
5. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств.
6. Производите установку в порядке обратном демонтажу.

Снятие и установка

Снятие и обратную установку приборного щитка на Волге-31105 «Крайслер» рекомендуется выполнять вдвоём. Для этого понадобятся торцовый ключ на 10, головки на 8 и 12, крестовая отвёртка и плоскогубцы. Схема действий:

1. Снять минусовой провод с аккумуляторной батареи.
2. С обеих сторон снять обшивку передней стойки (для этого нужно вывернуть три винта, которыми она закреплена).
3. Поддеть отвёрткой и вытянуть на себя надставку.
4. Декоративную табличку «Волга» сдвинуть в сторону и за образовавшееся отверстие удалить крышку блоков предохранителей.
5. Блок крепится на двух винтах, они отворачиваются, штекерные разъёмы замечаются и отсоединяются.

Крепление приборной панели

Клуб любителей автомобиля

КАК установить новую панель на Волгу взамен старой 3110.

Теперь я умею ставить эти приборки на машины с 402 движком.Если кто-нибудь решит сам себе ее поставить- есть некоторые тонкости — надо подавать неотключаемый + на нее(вывод 3 разьема ХР2), подать минус, что бы погасла лампочка абс(вывод 1 разьема ХР3), ликвидировать реле лампочки ручника, через резистор 62кОм мощностью рассеивания 1Вт подключить катушку зажигания(где оранжевые провода подходят) к низковольтному выходу тах. на приборке( туда, куда от МИКАСа идет). При подключении к высоковольтному контакту без резистора дергается стрелка.Это в дополнение к инструкции от приборки.

подключения КП 382.3801 (производства ОАО «Завод «Автоприбор») и КП AP 60.3801 (производства ОAО «RAR») является необходимость подачи не отключаемого напряжения питания от аккумуляторной батарей на вывод 3 разъема ХР2 (Клемма 30).

Комбинации приборов (далее по тексту «КП») 385.3801010 (код ОКП 45 7381 2957) и 385.3801010-10 (код ОКП 45 7381 2981) соответствуют ТУ 37.453.184.200 и предназначены для: отображения скорости движения; отображения пройденного расстояния (общего и суточного пробега); отображения оборотов коленчатого вала двигателя; отображения уровня топлива; отображения температуры охлаждающей жидкости; отображения давления масла в двигателе; отображения напряжения бортсети; отображения текущего времени; отображения текущих параметров автомобиля с помощью световых сигнализаторов и звукового сигнала.

КП 385.3801010-10 отличается от КП 385.3801010-10 только набором сигнализаторов. КП по габаритным и присоединительным размерам взаимозаменяема с КП 382.3801 (производства ОАО «Завод «Автоприбор») и КП AP 60.3801 (производства ОAО «RAR»). КП предназначена для работы в бортсети с напряжением 12В.

Разъем ХР1 1)К реле прикрытия воздушной заслонки карбюратора «Минус» 2)Резерв 3)К датчику указателя температуры охлаждающей жидкости Сигнал с датчика 4)Резерв 5)К датчику перегрева двигателя «Минус» 6)Закрытие дверей салона, капота, багажника* «Минус» 7)К датчику аварийного давления масла «Минус» 8)Резерв 9)К датчику указателя давления масла Сигнал с датчика 10)Резерв 11)К датчику указателя уровня топлива Сигнал с датчика 12)Резерв 13)Резерв

Разъем ХР2 1)Резерв 2)К выключателю пониженной передачи* «Минус» 3)Клемма 30 (сигнал «плюс» с аккумуляторной батареи) 4)К выключателю блокировки межосевого дифференциала* «Минус» 5)К переключателю указателей поворота (правый борт) «Плюс» 6)Резерв 7)К переключателю указателей поворота (левый борт) «Плюс» 8)К выключателю заднего противотуманного фонаря* «Плюс» 9)К выключателю стояночного тормоза «минус» 10)К выключателю габаритных фонарей «Плюс» 11)К выключателю дальнего света фар «Плюс» 12)К выключателю освещения КП «Плюс» 13)К выключателю передних противотуманных фар*«Плюс»

Разъем ХР3 К датчику отключения ABS «Минус» Обогрев заднего стекла «Плюс» Корпус Выход спидометра к бортовому компьютеру Клемма 15 выключателя зажигания К датчику скорости спидометра Сигнал с датчика Корпус К датчику низкого уровня тормозной жидкости «Минус» К катушке зажигания (высоковольтный вход тахометра) Сигнал с катушки зажигания Клемма 15 выключателя зажигания К блоку управления двигателем (низковольтный вход тахометра) Сигнал с блока упраления двигателя К реле разряда аккумуляторной батареи «Минус» Ближний свет фар* «Плюс»

Разъем ХР4 К датчику низкого уровня масла* «Минус» К датчику низкого уровня охлаждающей жидкости* «Минус» К датчику КМПСУД (сигнал неисправности системы впрыска топлива) «Плюс» К датчику низкого уровня стеклоомывающей жидкости* «Минус» К датчику КМПСУД или к выключателю свечей накаливания «Минус» К датчику низкого уровня масла в гидроусилителе руля* «Минус» Износ тормозных накладок* «Минус» К датчику наличия воды в топливном фильтре* «Плюс» К выключателю свечей накаливания «Плюс» Резерв Резерв Резерв Резерв
