Для чего нужна обгонная муфта генератора: проверка и демонтаж механизма

В чем собственно проблема

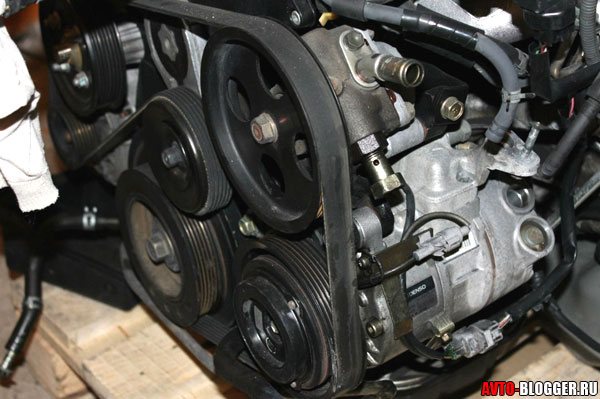

Как появились первые переднеприводные машины, с различными ГУРАМИ и ЭУРАМИ, кондиционерами и прочей навесной «прелестью», а также решили отказаться от карбюратора в сторону инжектора, стало только хуже. Требовалось больше энергии, а соответственно детали генерирующей установки (сам корпус, якорь и прочее) нужно было делать больше, инерция всех этих агрегатов только увеличивалась.

С другой стороны двигатель не работает ровно, крутящий момент передается импульсами, а именно когда происходит сгорание в цилиндрах (один раз за каждые два оборота коленчатого вала). То есть условно, происходит сгорание — резкое ускорения, цикл отвода отработанных газов небольшое проседание. Думаю это понятно.

Однако остальные части системы, которые раскручиваются при помощи ремня, не способны на такие скачки. Из-за инерции валов или якорей, они то отстают от коленвала (когда происходит воспламенение), либо перегоняют (отвод газов). Стоит прибавить сюда – пуски и остановки двигателя, резкий разгон и торможение. Вот она основная проблема – такие скачки, изнашивают ременную передачу, а в один момент она банально рвется.

Понятное дело, что нужно что-то делать, а именно нивелировать (сгладить) эти моменты инерции и импульсную работу силовой установки. Был разработан специальный и достаточно компактный механизм.

Виды, классификация и назначение: коротко о главном

Различие между муфтами роликового типа и с храповым механизмом заключается только в механизме зацепления внешней и внутренней полумуфт. В муфте храпового типа во внешней обойме вместо зацепных пазов находятся зубья с упором на одну сторону – с помощью фрикционных пружины обе полумуфты входят в зацепление друг с другом за счет зубьев, что и обеспечивает блокировку узла.

Конструктивное предназначение и преимущества использования в трансмиссии обоих типов муфт схожи – среди плюсов муфтового соединения ярко выделяются:

• Простота устройства и неприхотливость в обслуживании.
• Упрощение конструкции узла трансмиссии.
• Автономная работа агрегата и отсутствие в необходимости использования приводов управления.

При этом каждый вид муфты имеет собственный ряд недостатков. К основным минусам муфты роликового типа относят:

• Большие трудозатраты при производстве.
• Требовательность к соосности полумуфт при установке.
• Отсутствие возможности регулировки.

Среди минусов агрегата с храповым механизмом принято выделять:

• Ускоренный износ и большую нагрузку на деталь при зацеплении.
• Повышенный уровень шума при работе.
• Невозможность установки на высокооборотные элементы трансмиссии.

Назначение

Функция муфты состоит в том, чтобы устранять инерцию с ротора, которая поступает на ремень генератора. Это позволяет продлить его срок службы с 30 тыс. км. (как было раньше, до разработки устройства) до 100 тыс. км.

Заклинивание.

Это самая распространенная неисправность. Наступает после 100-150 тысяч километров пробега. К сожалению, обгонная муфта является необслуживаемой и имеет конечный ресурс.

Заклинивание неприятно тем, что почти никак не проявляется, до того момента пока ремень не достигнет критического износа (разве что натяжитель дергается). После того как износ ремня станет запредельным он или заскрипит или соскочит.

Проскальзывание.

При слабом проскальзывании обгонной муфты, генератор не будет развивать полной мощности. Вы увидите это по индикатору напряжения, затрудненному запуску и снижению яркости фар.

Если вовремя не принять меры, обгонная муфта полностью потеряет связь с якорем генератора и будет вращаться сама по себе.

Вы увидите это по горящему индикатору отсутствия заряда:

С большой долей вероятности, проскальзывание обгонной муфты генератора будет сопровождаться свистом и шумом.

Естественно, при такой неисправности долго ездить не выйдет. Можно просто встать посреди дороги или не завести машину после стоянки.

Устройство

Обгонная муфта генератора представляет собой две обоймы:

• внешняя, соединена со шкивом генератора;
• внутренняя, связана с валом якоря генератора;

Между ними есть слой специальных роликов, уложенных в два слоя:

• 1 уровень — игольчатые подшипники;
• 2 уровень — профилированные фигуры. Они нужны для того, чтобы выполнять роль стопорного механизма.

Эти обоймы интегрированы друг в друга.

Принцип работы

Когда двигатель начинает работать, вращение внешней обоймы муфты начинает усиливаться. Ролики, выполняющие роль стопорного устройства, замыкаются. При этом внешняя часть связывается с внутренней. Одновременно раскручивается вал и шкив генератора.

При прекращении работы отработанные газы начинают отходить. При этом замедляется вращение коленчатого вала. Внутренняя часть обоймы обгоняет по вращению внешнюю. Параллельно стопорный механизм открывается и её связь со внешней частью муфты становится слабее. Из-за этого внутренняя обойма перестаёт тормозить.

Это полный цикл работы узла устройства. Один процесс следует за другим. При этом инерция от ремня передаётся шкиву и ремню генератора.

Признаки неисправности

Согласно исследованиям, проведенным целым рядом экспертов в области автомобильного транспорта, использование обгонной муфты позволило не только увеличить ресурс ремней и шкива генератора, но и существенно сократить инерционную нагрузку на другие элементы силовой установки, снизить вибрации, а также уровень шума. Нужно, однако, иметь в виду, что обгонная муфта генератора также имеет свой ресурс и срок службы, и может периодически выходить из строя.

По своей конструкции она, по сути дела, представляет собой несколько измененный подшипник качения. Соответственно, как только с ней происходит какая-либо серьезная неприятность, ее просто заклинивает. Это означает, что ременная передача, которую обслуживает это полезное и эффективное устройство, моментально превращается в обычную. Инерция перестает компенсироваться, начинается ускоренный износ ремня.

Для того чтобы вовремя обнаружить неисправность обгонной муфты генератора и заменить ее, необходимо знать, какие симптомы сигнализируют о поломке этого устройства. Таковых, как показывает практика, три:

• «Прыгание» ременной передачи;
• Свистящий шум при включении двигателя;
• Щелчки натяжителя.

Как только хотя бы один из этих признаков начнет проявляться, необходимо обращаться на станцию технического обслуживания, мастера которой проведут диагностику обгонной муфты генератора. Если окажется, что она действительно вышла из строя, то ее придется менять, поскольку ремонт таких узлов практически не производится.

Преимущества и недостатки

Многие производители устанавливают обгонную муфту генератора еще на заводе. В этом случае владельцу не нужно ничего улучшать, но следует учесть ресурс этого узла для своевременной замены. Отличить оснащение генератора каждый автолюбитель может визуально:

• обычный шкив всегда крепится на валу гайкой
• у муфты обгонной гайки быть не может, чаще всего ее торец прикрыт защитной крышкой

Рис. 3 Слева шкив обычный, справа муфта обгонная

Поскольку идеальных конструкций не существует в принципе, муфта обгонная в сравнении с обычным шкивом так же имеет плюсы и минусы, рассмотренные ниже.

Ресурс

Поскольку ремонт подвижных деталей генератора необходим, как при эксплуатации обычного шкива, так и при использовании обгонной муфты, следует учесть ресурс всего комплекта кинематической схемы клиноременного привода:

• шкив обычный – канавки изнашиваются и приходят в негодность примерно через 200 000 км пробега
• муфта обгонная – согласно требованиям производителя необходима замена через каждые 100 000 км
• ремень – в зависимости от конкретного бренда, модели машины и кинематической схемы меняется через 25 – 50 тысяч пробега

Это интересно: Описание мотора Toyota 4Y и его особенности

Рис. 4 Обычный шкив генератора

Рис. 5 Обгонная муфта

Рис. 6 Ремень генератора

Другими словами, если под капотом авто генератор приводится от коленвала индивидуальным ремнем, то выгоднее использовать обычный шкив. В случае привода одним ремнем нескольких потребителей (печь, компрессор кондиционера и так далее) целесообразно поставить на генератор муфту обгонную, если этого уже не сделал производитель на конвейере.

Ремонтопригодность

И для шкива обычного, и для муфты обгонной ремонт экономически не выгоден. Поэтому указанные расходники меняются целиком, но по разным причинам:

• шкив стоит относительно дешево, нет смысла кустарно напаивать и обтачивать «ручьи» для посадочных мест ремня – это обойдется дороже новой детали, изготавливаемой промышленным способом
• ремонт обгонной муфты слишком сложный, что так же обойдется выше себестоимости детали на прилавках магазина

Ремень меняется чаще, но всегда целиком, его ремонтопригодность нулевая по умолчанию.

Строение обгонной муфты генератора

Наиболее успешно создаваемые и эффективно работающие такие муфты делятся на два вида:

• фрикционные;
• храповые.

Муфты фрикционного типа бывают подразделяются на следующие разновидности:

• с ленточными механизмами;
• с пружинными механизмами;
• муфты клиновые обгонные.

• с радиальным замыканием;

с осевым замыканием;

В конструкциях автомобилей наибольшее применение получили роликовые обгонные муфты — это клиновые и с пружинными механизмами.

Строение обгонных муфт:

1. Обойма наружная. Внешняя обойма зацепляется со шкивом.
2. Обойма внутренняя. Внутренняя обойма соединяется с якорем — валом генератора.
3. Ролики в два ряда. Они являются соединительными элементами наружной и внутренней обойм. Первый ряд роликов — это игольчатые подшипники. Второй ряд — это спец профилированные фигуры, свободно катающиеся в обойме и являются стопором.
4. Контактная пластина с установленной в ней сальником.
5. Втулка цилиндрическая.
6. Втулка с наклонными плоскостями.
7. Крышка пластиковая.
8. Прокладка из материала эластомер.
9. Профиль со шлицами.

Для сглаживания инерции

Крутящий момент от двигателя передается импульсами, когда в цилиндрах совершается сгорание, а оно происходит, как известно, только один раз за каждые два оборота коленвала. Из-за этого скорость вращения коленвала непостоянна. Приводимые ремнем детали, раскрутившись, из-за инерции не способны вращаться синхронно с угловой скоростью коленвала. То есть, валы приводимого навесного оборудования то отстают от скорости вращения коленвала, то опережают ее. Добавим сюда же режимы запуска и остановки, разгона и торможения, и становится понятно, откуда возникает проскальзывание и рывки, из-за которых приводной ремень растягивается, изнашивается и, наконец, разрывается окончательно. Разумеется, посторонние рывки на себе испытывает и ремень ГРМ, и цепь ГРМ (в зависимости от того, какой привод используется). Правда, эти приводные механизмы гораздо прочнее и более выносливы. Все-таки, они призваны жестко связывать коленвал и распредвалы ДВС. Однако инженеры посчитали, что и их не мешает защитить от посторонних импульсов, генерируемых асинхронно вращающимися валами (и шкивами) навесного оборудования.

Тем более что с ходом времени автомобили обрастали новым дополнительным оборудованием. Необходимо учесть, что привод новых агрегатов доверили ремню генератора и, кроме того, увеличилось количество бортовых потребителей электроэнергии, из-за которых сам генератор пришлось увеличивать в размерах и делать его якорь более массивным. Когда увеличились моменты инерции, сократился срок службы ремней генератора. Разумеется, происходившее никого не устраивало. В качестве решения проблемы был разработан узел, призванный увеличить долговечность ремней.

Называется этот узел обгонной муфтой, и ее интегрировали в шкив генератора. У муфты две обоймы: наружная связана со шкивом, внутренняя – с валом якоря генератора. Между обоймами расположено несколько рядов роликов. Одни исполняют роль игольчатых подшипников, другие, перекатывающиеся по профилированной части поверхности внутренней обоймы, – роль стопорного устройства.

Принцип работы обгонной муфты такой же, как у бендикса стартера. Когда в моменты сгорания в цилиндрах шкив разгоняет якорь генератора, стопорные ролики, перекатившись к вершинам выступов, «замыкают» наружную и внутреннюю обоймы муфты между собой, крутящий момент передается на якорь. Но если сгорания нет и в цилиндрах происходит сжатие, притормаживающее вращение коленвала, внутренняя обойма муфты начинает обгонять наружную, ролики перемещаются во впадины рабочей поверхности внутренней обоймы, обоймы разъединяются. Шкив и якорь при этом вращаются независимо друг от друга, чем исключается негативное влияние инерции якоря на ремень генератора.

Как поменять — отремонтировать своими руками

Ничего сложного — нам нужно ослабить ремень, снять генератор и демонтировать муфту. Сложности могут заключаться только в том – как ее открутить, зачастую она прикручена болтом «ТОРЕКС» (биты обозначаются как «T»), а насадки достаточно редкие, однако в больших профессиональных наборах они точно есть. Просто откручиваем и ставим новую, проще — простого.

ОТРЕМОНТИРОВАТЬ старую, почти не возможно (хотя конечно есть энтузиасты), это как ремонтировать старый изношенный подшипник. Нужно менять сами ролики, стопорные элементы, ну и обоймы. Как мне кажется — ремонт будет примерно по стоимости новой муфты.

Кстати когда будете ее менять, ОБРАЩАЙТЕ внимание на пластиковую крышку, которая закрывает все внутренности. Если ее не поставить грязь, влага намного быстрее попадут внутрь и быстрее разрушат механизм

Собственно сколько стоит оригинальный обгонный механизм? Здесь как обычно большой разбег от класса модели автомобиля (беру оригинальные запчасти):

«B – C» класс – цена вопроса в 2000 – 3000 рублей

«D» класс – 3000 – 4000 рублей

Представительский класс – от 6000 до 12000. НО нужно понимать там очень объемные генераторы.

Также в бюджет желательно заложить еще и новый ремень, натяжитель и другие ролики приводов.

Конечно, можно сэкономить на запчастях и скажем взять неоригинальную. НО стоит понимать что намного дешевле он стоить не будет, если у авто среднего класс все равно придется отдать около 2000, есть конечно варианты по 700 – 1000, но это «голимый» Китай сделанный не пойми из чего и не пойми сколько он будет работать.

Статья о неполадках в работе обгонной муфты генератора автомобиля: принцип работы детали, типичные неисправности, процесс замены. В конце статьи — видео о том, как проверить муфту.

• Что такое муфта генератора: виды и конструктивные особенности
• Обгонная муфта: принцип работы
• Типичные неисправности механизма свободного движения и методы их диагностики
• Пошаговая инструкция по замене механизма свободного движения
• Видео о том, как проверить муфту

Из-под капота часто слышатся посторонние звуки, по характеру которых можно определить вид возникшей неисправности. Одним из таких характерных шумов является потрескивание, аналогичное треску электричества. Связан такой шум с выходом из строя генератора или одной из его частей – муфты. Что это за деталь, как понять, что ресурс муфты выработан, и запчасть нуждается в замене?

Примеры использования

Торцевые гаечные ключи и отвертки

Торцевые гаечные ключи, оснащенные храповым механизмом, ещё называют трещотками. В самом простом варианте конструкции в трещотку стовят по две собачки. Поворотом рычажка можно либо отворачивать гайку, либо её закручивать, не вынимая ключа на каждом обороте, как с обычным инструментом.

Socket Wrench Animation

Торцевые гаечные ключи с храповым механизмом

Кабельные стяжки

Кабельные стяжки делают из пластика одной деталью. Собачка прижимается к зубчатой пластине силой упругости. После затягивания стяжка не ослабляется даже при очень большом усилии.

Храповой механизм кабельной стяжки

Противооткатные устройства

Изначально противооткатные устройства с храповым механизмом начали использовать на железной дороге в горах Пенсильвании, США, при перевозке угля примерно с 1846 года. Чтобы груженый состав по крутому склону не откатился назад в случае отказа двигателя паровоза, на вагонах устанавливались «собачки».

Позже эта схема нашла применение на американских горках, чтобы в случае отключения электричества поезд с любителями острых ощущений не покатился назад.

Противооткатное устройство тележки на американских горках

Лебедки

Лебедки – это механизм для перемещения предметов с помощью каната. Электрическую лебедку устанавливают во внедорожники, чтобы вытянуть из трясины застрявший автомобиль.

Чтобы натянутый трос не разматывался с барабана используют храповой механизм. Примеры его использования на ручных лебедках можно увидеть на этих фотографиях.

Храповой механизм в ручных лебедках

Обгонная муфта велосипеда

Обгонную муфту (англ. overrunning clutch) также называют муфтой свободного хода. Она позволяет предотвратить передачу крутящего момента от ведомого вала (колеса) к ведущему (на цепь и педали), если ведомый вал начинает вращаться быстрее. Например, после прекращения вращения педалей без муфты свободного хода колеса продолжали бы раскручивать цепь и педали, как это было в первых велосипедах. То же самое было бы при спуске с горки.

Впервые обгонную муфту с простейшим храповым механизмом запатентовал в 1869 году Уильям Ван Анден из Покипси, штат Нью-Йорк, США. В обгонной муфте Ван Андена храповик был встроен в ступицу переднего колеса велосипеда.

Примерная схема муфты свободного хода (обгонной муфты) с храповым механизмом Ван Андена

Почти все современные велосипеды – заднеприводные. Обгонная муфта в них встраивается в заднюю втулку или заднюю звездочку. Обгонные муфты с храповым механизмом издают характерный звук и их еще называют велотрещотками.

Ratchet mechanism 5

Пример работы муфты свободного ходаМуфта свободного хода с храповым механизмом в задней звездочке велосипеда

Обгонная муфта стартера автомобиля

Механизм свободного хода с храповиком используется в стартерах автомобилей как защитное устройство. Стартер – это механизм, который с помощью электромотора запускает двигатель внутреннего сгорания, вращая его коленвал через маховик.

Скорость вращения ведомого зубчатого колеса стартера невысокая – может быть около 3000 об/мин. После запуска двигатель на холостом ходу развивает около 1000 об/мин. Но передаточное отношения стартер-маховик из-за разности диаметров зубчатых колес может достигать значения 20:1. Т.е. запущенный двигатель на холостых оборотах может раскрутить электромотор стартера до 20 000 об/мин.

Чтобы стартер не вышел из строя после запуска двигателя на него ставят обгонную муфту.

Стартер автомобиля

Коробка передач автомобиля

В данном примере собачка храпового механизма используется для перевода автоматической коробки передач в режим парковки.

Храповик в автоматической коробке передач автомобиля

Назначение муфты обгонной

Основными проблемами клиноременных передач машины традиционно являются:

• коленчатый вал не имеет постоянной скорости вращения, крутится рывками соответственно циклам воспламенения топлива
• вторичные валы, получающие вращение от коленвала, обладают инертностью, поэтому либо запаздывают, либо опережают шкив генератора
• один ремень используется для нескольких агрегатов, что увеличивает момент инерции, возникает проскальзывание ремня в моменты импульсной передачи вращения с коленчатого вала
• авто движется неравномерно с торможением и разгоном, мотор периодически останавливается и запускается в работу

Подобное обилие рывков и ослаблений неизбежно приводит к интенсивному износу клиноременной передачи. Страдают ролики натяжителя, стираются шкивы, повышается время простоя авто для ремонта.

Рис. 2 Принцип действия муфты обгонной

Лучшим примером синхронизации вращения при помощи обгонной муфты является велосипед. При раскручивании педалей аналог этого устройства обеспечивает жесткое сцепление педалей с задним валом. Во время свободного качения вал продолжает вращаться, а педали выведены из зацепления, чтобы пользователь мог поставить на них ноги для отдыха.

Замена обгонной муфты

Замену можно осуществить самостоятельно, но только если
есть специальный ключ, которым ее можно отвернуть от генераторного шкива. Следует
приготовиться к тому, что понадобится заменить и компрессор кондиционера, но
такое решение может принять только специалист.

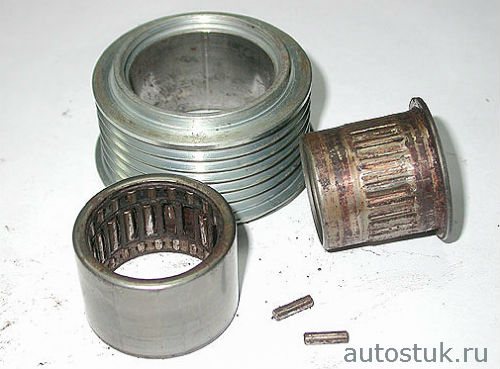

Стара и новая обгонные муфты генератора

Менять муфту нужно при обнаружении любых признаков ее
износа – а также вместе с якорем генератора и «расходниками».

Какие инструменты пригодятся?

Нужны специальные инструменты. Элемент крепления
муфты разглядеть сложно, так как он имеет потайную головку и защищен колпачком.
Только после демонтажа защиты можно обнаружить внутренние шлицы, в которые вставляется
ключ.

Но снять ОМГ не
всегда получается даже при наличии специального инструмента. В некоторых
автомобилях между генератором и кузовом настолько мало места, что ключ не
помещается. В этом случае рекомендуется прежде снять генератор. Иногда
отвернуть крепеж сложно из-за слишком туго закрученной гайки. Если открутить не
получается никак, используйте пневмогайковерт.

Составляющие специального ключа, с помощью которого
можно снять ОМГ:

• Двухсторонняя бита. На одном ее конце находится шестигранник, на
  втором — головка с переходником под вороток. Это устройство предназначено,
  чтобы удерживать шкив от прокручивания.
• Насадка с многогранником с внешней стороны. Другая сторона насадки
  оснащена шестигранником для откручивания крепежа.

Кроме этого, для снятия ОМГ могут понадобиться такие
инструменты:

• вороток Torx 8;
• ключ на 17;
• головка АТА-0415;
• ключ на 14.

Как снять?

На некоторых автомобилях снятие муфты можно провести
на месте, генераторный узел при этом не демонтируется. Но это возможно только
при наличии свободного пространства, позволяющего добраться до механизма.

Процедура
должна выполняться в следующем порядке:

• Отсоединяется минусовая клемма от аккумуляторной батареи.
• Снимается штуцер патрубка.
• Демонтируется бочок абсорбера, снимается шланг.
• После снятия бочка демонтируется ремень генератора. Придется
  ослабить гайку, крепящую натяжной ролик.
• Для снятия лучше использовать шестигранную биту. С его помощью открутите
  муфту.

Но как открутить
ОМГ, если он никак не поддается? Для этого придется демонтировать и разобрать
генератор, предварительно зажав его в тисках.

Как поставить новую?

Установка производится от обратного. Не нужно закручивать
слишком туго. Обязательно должны быть установлены защитный колпачок и крышка.
Если этим пренебречь, то внутрь механизма со временем попадет грязь, что
неминуемо приведет к выходу из строя деталей узла.

Сравнение размеров обгонной муфты

Можно ли отремонтировать?

Как правило, обгонные муфты не ремонтируют, их просто
меняют на новые. И все же ремонт ОМГ возможен, но сделать это под силу только
профессионалам.

Муфта начинает буксовать даже при незначительном
износе внутренней поверхности, которая шлифуется во время ремонта. Вкладыши
также шлифуют или меняют на новые — все зависит от степени износа. На небольших
муфтах, не имеющих вкладышей, меняют ролик. Вкладыши шлифуются на станке с
использованием специального приспособления. Шлифовка производится в сборе со
звездочками.

Во время сборки важно добиться четкого заклинивания
роликов. При монтаже нужно достичь соосности деталей

Движение муфты после
сборки должно быть плавным.

Когда появляются симптомы поломки ОМГ, важно сразу
провести диагностику всего узла и после этого принимать решение о целесообразности
его замены. Конечно, замену можно провести и самому, но если навыков не
хватает, то лучше откажитесь от самостоятельного вмешательства

Как определить, что муфта вышла из строя

С обгонным элементом, по мнению некоторых экспертов, ресурс вырос примерно в 5 — 6 раз. Ушла вибрация (связанная с ослабление ремня), инерционная нагрузка на другие элементы в системе, стало заметно меньше шума. Одни плюсы!

Но стоит помнить что муфта не бесконечная, она как любой другой подшипник изнашивается и как правило ее сразу «клинит».

Чем чревато если ее заклинит? ДА собственно ременная передача превращается в обычную, как было лет так 20 – 30 назад, то есть нет нивелирования инерции, проскальзывания, ИНОС ремня увеличивается в разы. А если он у вас уже итак изношен (ведь зачастую пробег больше 100 тысяч), то есть очень быстро порвет. Кстати быстро умрет и его «натяжитель».

Первые признаки это:

• Ременная передача начинает прыгать. То есть если раньше все было ровно, то сейчас ее просто «колбасит», это не с чем не перепутать.
• Зачастую с утра начинается пронзительный свист или писк.
• Появляются щелчки «натяжителя»

После того как снимете проверка такая, стопорим якорь (можно сделать отверткой через верхнюю крышку). В одну сторону она вращаться не должна (стопор отверткой), а вот в другую должна легко вращаться. Если такого не происходит, вышла из строя. Смотрим подробное видео.

Однако есть и другая, менее распространенная поломка – когда муфта «не стопорится», а всегда крутится в обе стороны, то есть она практически не связывает якорь и внешнюю обойму. В этом случае диагностика намного сложнее, только при съеме генератора. Понять что дело именно в этом узле крайне сложно, но косвенной причиной будет недозаряд аккумулятора либо мерцание значка АКБ на панели приборов.

Если не сменить обгонный элемент? У вас так и будет рвать ремень через очень короткий промежуток времени, ведь якоря современных генераторов достаточно массивные. По утрам так и будет свист, будут проявляться непонятные вибрации.

Как определить, что муфта вышла из строя

С обгонным элементом, по мнению некоторых экспертов, ресурс вырос примерно в 5 — 6 раз. Ушла вибрация (связанная с ослабление ремня), инерционная нагрузка на другие элементы в системе, стало заметно меньше шума. Одни плюсы!

Но стоит помнить что муфта не бесконечная, она как любой другой подшипник изнашивается и как правило ее сразу «клинит».

Чем чревато если ее заклинит? ДА собственно ременная передача превращается в обычную, как было лет так 20 – 30 назад, то есть нет нивелирования инерции, проскальзывания, ИНОС ремня увеличивается в разы. А если он у вас уже итак изношен (ведь зачастую пробег больше 100 тысяч), то есть очень быстро порвет. Кстати быстро умрет и его «натяжитель».

Первые признаки это:

• Ременная передача начинает прыгать. То есть если раньше все было ровно, то сейчас ее просто «колбасит», это не с чем не перепутать.
• Зачастую с утра начинается пронзительный свист или писк.
• Появляются щелчки «натяжителя»

После того как снимете проверка такая, стопорим якорь (можно сделать отверткой через верхнюю крышку). В одну сторону она вращаться не должна (стопор отверткой), а вот в другую должна легко вращаться. Если такого не происходит, вышла из строя. Смотрим подробное видео.

Однако есть и другая, менее распространенная поломка – когда муфта «не стопорится», а всегда крутится в обе стороны, то есть она практически не связывает якорь и внешнюю обойму. В этом случае диагностика намного сложнее, только при съеме генератора. Понять что дело именно в этом узле крайне сложно, но косвенной причиной будет недозаряд аккумулятора либо мерцание значка АКБ на панели приборов.

Если не сменить обгонный элемент? У вас так и будет рвать ремень через очень короткий промежуток времени, ведь якоря современных генераторов достаточно массивные. По утрам так и будет свист, будут проявляться непонятные вибрации.

Что еще стоит знать об обгонных муфтах

Несмотря на простую конструкцию, муфты генераторов имеют ряд недостатков. Стоит сразу сказать, что муфты с роликовыми и храповыми механизмами имеют свои слабые места. Для начала поговорим о роликовых муфтах. Как уже было сказано, они имеют пазы с выталкивающими роликами. Это накладывает некоторые ограничения:

1. Механизм нельзя отрегулировать;
2. Он требует строгой соосности валов;
3. Его довольно сложно изготовить – геометрию каждого элемента нужно соблюдать.

Более простая, как на первый взгляд, храповая обгонная муфта должна иметь более серьезные минусы. Среди них:

1. Возможность возникновения ударов в момент зацепления собачки с зубьями. Это накладывает ограничения – подобный механизм нельзя использовать в узлах, вращающихся на большой скорости;
2. Повышенная шумность работы. Сегодня изготавливают муфты с собачками, движущимися по часовой стрелке и не задевающими храповое колесо, однако большая часть муфт по-прежнему имеют конструкцию с повышенной шумностью работы;
3. Зубья со временем истираются.

Практика успела показать, что муфты с храповым механизмом оказались более надежными, чем их роликовые аналоги

Что также важно, храповые муфты ремонтопригодны. Попытка отремонтировать устройства с роликами ничего не даст, так как само устройство является неразборным

Даже несмотря на все перечисленные недостатки, муфты обоих типов отличаются достойным эксплуатационным ресурсом и высокой надежностью. В среднем, их ресурс в километрах пробега составляет 100 тыс. км. При этом муфта действительно увеличивает срок службы всей ременной передачи. Ее замена обходится намного дешевле, чем покупка качественного ремня, роликов и натяжителя. Некоторые эксперты говорят, что ременной привод с приводом служит в 5-6 раз дольше привода без этого механизма. Кроме того, он, в целом, работает тише.

Преимущества и недостатки

Многие производители устанавливают обгонную муфту генератора еще на заводе. В этом случае владельцу не нужно ничего улучшать, но следует учесть ресурс этого узла для своевременной замены. Отличить оснащение генератора каждый автолюбитель может визуально:

• обычный шкив всегда крепится на валу гайкой
• у муфты обгонной гайки быть не может, чаще всего ее торец прикрыт защитной крышкой

Рис. 3 Слева шкив обычный, справа муфта обгонная

Поскольку идеальных конструкций не существует в принципе, муфта обгонная в сравнении с обычным шкивом так же имеет плюсы и минусы, рассмотренные ниже.

Ресурс

Поскольку ремонт подвижных деталей генератора необходим, как при эксплуатации обычного шкива, так и при использовании обгонной муфты, следует учесть ресурс всего комплекта кинематической схемы клиноременного привода:

• шкив обычный – канавки изнашиваются и приходят в негодность примерно через 200 000 км пробега
• муфта обгонная – согласно требованиям производителя необходима замена через каждые 100 000 км
• ремень – в зависимости от конкретного бренда, модели машины и кинематической схемы меняется через 25 – 50 тысяч пробега

Рис. 4 Обычный шкив генератора

Рис. 5 Обгонная муфта

Рис. 6 Ремень генератора

Другими словами, если под капотом авто генератор приводится от коленвала индивидуальным ремнем, то выгоднее использовать обычный шкив. В случае привода одним ремнем нескольких потребителей (печь, компрессор кондиционера и так далее) целесообразно поставить на генератор муфту обгонную, если этого уже не сделал производитель на конвейере.

Ремонтопригодность

И для шкива обычного, и для муфты обгонной ремонт экономически не выгоден. Поэтому указанные расходники меняются целиком, но по разным причинам:

• шкив стоит относительно дешево, нет смысла кустарно напаивать и обтачивать «ручьи» для посадочных мест ремня – это обойдется дороже новой детали, изготавливаемой промышленным способом
• ремонт обгонной муфты слишком сложный, что так же обойдется выше себестоимости детали на прилавках магазина

Ремень меняется чаще, но всегда целиком, его ремонтопригодность нулевая по умолчанию.
