Основные неисправности стеклоподъемников и как их устранить

Ремонт

Провести ремонт данного механизма, как и говорилось выше, несложно, если знать конструкцию и принцип работы. В частности, рассмотрим сам механизм ЭСПД, который представляет собой не зубчатый редуктор, как у механических разновидностей. В подъемных механизмах передних дверей электрического типа применяется только барабан. Именно в отверстие этого барабана и вставляется вал моторедуктора. Сам моторедуктор состоит из редуктора червячного типа, а также электрического двигателя, который работает на токе от постоянных магнитов. Конструкция этого моторедуктора схожа с конструкцией устройства очистителя ветрового стекла. Что касается направления тока в обмотке якоря данного моторедуктора, то он является реверсивным. А встроенный термобиметаллический предохранитель отменно защищает его от перегрузок.

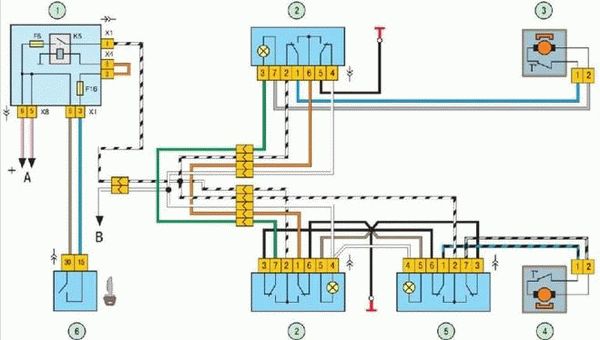

Схема включения ЭСПД дверей

Если быть точным, то схема ЭСПД состоит из:

• блока;
• переключателя ЭСПД передней двери;
• моторедуктора ЭСПД;
• выключателя зажигания;
• реле;
• выключателя наружного освещения.

Итак, начинаем процесс ремонта:

• разбираем обивку, снимаем стеклоподъемник (как это сделать, было написано выше);
• нужно теперь вынуть тросиковую часть с двигательного механизма;
• полностью снимаем трос с катушки;
• разматываем его.

Примечание. Нужно будет тщательно осмотреть шлицы, которые часто стираются. Кроме того, если шлицы остаются так длительное время, они деформируют посадочный цилиндр, который создает огромную нагрузку на двигатель моторедуктора.

• стачиваем на фрезерном станке выступающие части цилиндра;
• восстанавливаем округлость цилиндра.

Примечание. При этом нужно будет следить за тем, чтобы сточились выпуклости и с обратной стороны цилиндра, появившиеся из-за проворачивания ведущего вала.

берем стальную двухмиллиметровую пластину, из которой вырезаем круг подходящего размера;

Вырезаем круг из металлической полоски

• после этого нужно наметить ребра жесткости на круге;
• пластину ставим на место.

Примечание. Желательно, чтобы пластина садилась на место плотно и с некоторым усилием.

собираем катушку в обратной последовательности.

Саму пластину крепить дополнительно к катушке не стоит, ведь она и без того надежно сидит. А сама конструкция корпуса ЭСПД сделана таким образом, что не позволяет пластине, даже самодельной, разболтаться и выпасть. Что касается проворачивания пластины, то и здесь все надежно из-за ребер жесткости. Продолжаем:

• наматываем трос на катушку;
• устанавливаем крышку.

Примечание. Не забываем тщательно смазать трос какой-либо смазкой, к примеру, литолом или солидолом.

• ставим трос на место, натягивая немного при помощи специального болта;
• теперь осталось только установить ЭСПД в дверь.

Обычно этого бывает достаточно, чтобы стекло вновь нормально опускалось и поднималось. Даже может увеличиться скорость подъема стекла по сравнению с той, которая была до ремонта. Ведь восстановление округлости цилиндра, особенно ЭСПД, эксплуатируемого длительное время, пойдет только на пользу. Уменьшается его трение и противодействие двигателю, а это, в свою очередь, и оказывает положительный результат. Рекомендуется посмотреть вот это видео, прежде чем начинать работу.

Принцип функционирования автомобильного стеклоподъёмника

Возможность переключения между подъёмом и опусканием стёкол осуществляется благодаря оснащению электромотора реверсной системой питания. Конструктивно изменение вектора движения осуществляется либо с использованием реле, либо напрямую через выключатель. Стеклоподъёмники последних поколений устроены более сложно, что вызвано необходимостью увеличения безопасности их использования и увеличения комфорта. Функции современных механизмов автоматического подъёма/опускания стёкол:

• равномерное движение в одном из направлений до конечной точки;
• дискретное движение (например, на дюйм) в ту или иную сторону;
• замедленная блокировка механизма;
• возвратное движение (применяемое, чтобы успеть убрать из оконного проёма часть тела).

Блок управления стеклоподъёмником – мозги устройства, включающие, кроме управляющей микросхемы, реле электродвигателя, выключатели и электропроводку, соединяющую БУ с дверным замком и крышкой верхнего люка. Если задействовать режим подъёма окна одним касанием или командой, оно будет перемещаться в заданном направлении. Как только выключатель будет переведен в реверсное положение, мотор остановится. То же самое произойдёт, если ЭБУ электростеклоподъёмника получит соответствующий сигнал от платы двери.

Основная проблема, касающаяся использования режима одного касания, заключается в высокой вероятности получения травмы ребёнком, который высунулся из окна, даже частично. Режим возврата позволяет предотвратить подобные ситуации. Для этого к якорю электромотора монтируется ещё один коммутатор, задача которого – передавать ЭБУ специальный сигнал с частотой, пропорциональной скорости вращения силового агрегата. Если во время закрывания окна компьютер зафиксирует снижение скорости работы двигателя ниже определённого значения, он немедленно подаст команду на изменение направления движения стекла до его полного опускания.

Блок управления в состоянии рассчитать текущее положение окна на основании подсчёта количества полученных импульсов. Эта информация используется, чтобы не допустить реверсирования движения окна, если оно полностью закрывается или, наоборот, опускается. Однако ЭБУ должно знать исходное положение окна. Для этого производят операцию инициализации, заключающуюся во включении электромоторчика до момента полного открытия стекла, после чего производится обратная операция – его закрытие. Без инициализации стеклоподъёмники перестанут работать в режиме «в одно касание».

Некоторые модели стеклоподъёмников оснащаются датчиками Холла, упрощающие определение текущей скорости движения стекла. Еще один распространённый способ контроля скорости – слежение за величиной потребляемого двигателем тока, которая пропорциональна скорости вращения вала моторчика. Режим «медленная блокировка» используется, если требуется полностью заблокировать транспортное средство посредством подачи команды, посланной дистанционно с инфракрасного пульта. Эта функция использует связь между БУ стеклоподъёмником/верхним люком и дверным замком. Очерёдность срабатывания следующая: окна, люк, двери. В случае необходимости имеется возможность задействовать режим охраны – в этом случае стёкла будут закрываться по одному – это уменьшает мгновенное потребление тока (по сравнению с одновременным закрыванием).

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Способы устранения поломок

Что касается устранения неполадок, то для поиска причины неисправности в любом случае придется снимать блок. Процедура демонтажа может отличаться в зависимости от конкретного авто и его конструктивных особенностей.

Итак, как снять и отремонтировать модуль:

Для начала следует произвести диагностику состояния кнопок управления. Для этого нажмите на кнопку — если устройство работает, то во время нажатия должен раздаться характерный щелчок, он может быть очень слабым, поэтому вслушайтесь. Если щелчка нет, то необходимо проверить, в каком положении находится пружинка под кнопкой.
Открутите болты либо саморезы, благодаря которым осуществляется крепление устройства в дверь или центральную консоль автомобиля. Ослабьте саму плату и извлеките ее из места монтажа. На практике большая часть механизмов, особенно, если они были выпущены в Китае, оборудуются очень слабыми выключателями, которые не выдерживают работу в условиях постоянных нагрузок. Это значит, что при демонтаже и разборе можно будет увидеть следы обгорания. Если следы действительно имеются, то на каждую кнопку управления для решения проблемы нужно будет установить реле, параметр тока в котором должен составить 10 ампер. Учтите, что сами реле должны иметь разомкнутые контакты.
Как показывает практика, чаще всего причина неисправности заключается в плохом контакте с проводкой. Если в результате снятия вы заметили, что контакты повреждены, то восстановить их работоспособность можно только путем перепайки. В некоторых случаях обнаружить повреждение контактов сложно на первый взгляд, поэтому внимательно осмотрите их, возможно, придется даже использовать лупу. Пайка контактов осуществляется с использованием паяльника, сплава олова и канифоля. Если пайка была выполнена успешно, то после этого их нужно будет обработать спиртом, а саму схему тщательно высушить.
Также следует визуально проверить состояние разъема. Для обеспечения правильной и бесперебойной работы механизма в данном разъеме должны отсутствовать следы загрязнений и мусора, а также влаги, окисления также не допускаются. Если же это все есть, то разъем лучше сразу заменить, поскольку очистка в большинстве случаев не дает результатов. Вернее, добиться работоспособности вполне возможно, но обычно ненадолго. Для замены разъема отключите аккумуляторную батарею авто, после чего отсоедините все подключенные контакты. Извлеките старый разъем и установите вместо него новый, после чего подключите на место все контакты

Для того, чтобы обеспечить более лучшую связь, контакты пластины на разъеме следует немного подогнуть, но делать это осторожно, чтобы не повредить их. Иногда восстановить работоспособность управляющего модуля можно только подогнув контакты, но бывает это крайне редко.
Если вы выполнили все описанные выше действия, но при этом возобновить работу системы не получается и электростеклоподъемники все равно не работают, то скорей всего, саму микросхему пора менять

Выход из строя платы случается редко, но если это происходит, то можно считать, что весь блок подлежит замене. Покупка нового устройства производится с учетом модели автомобиля, а также конструкции вышедшего из строя модуля.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

• проводку;
• реле;
• блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Видео Замена ЭП в домашних условиях

Подробнее о том, как производится замена стеклоподъемника в автомобиле своими руками, узнайте из видео ниже (автор — канал В гараже у Сандро).

Летом, в автомобилях без кондиционера, одними из главных устройств становятся стеклоподъемники. Их поломка в жару – настоящее бедствие, которое хочется поскорее устранить. Рассмотрим, какие неисправности бывают у обычных тросовых стеклоподъемников.

Практически все поломки ручных стеклоподъемников выражаются в том, что ручка крутится, а стекло не двигается. Причин этому несколько.

Сточенные шлицы ручки

Эта неисправность часто возникает на классических моделях АвтоВАЗа из-за слишком мягкого пластика самой ручки. В месте ее соединения с валом редуктора стеклоподъемника есть шлицы. Со временем они стачиваются, и ручка начинает крутиться вхолостую, не проворачивая вал.

К преждевременному стачиванию шлицов ручки может привести слишком затрудненное перемещение стекла из-за перекоса направляющих, наличия постороннего предмета в двери либо неисправности редуктора. Ручку со сточенными шлицами остается только заменить новой, причем, лучше выбрать вариант с усилением металлической вставкой.

Неисправный редуктор

Редуктор ручного стеклоподъемника, в общем случае, представляет собой блок из двух шестерен, которые имеют отдельное место для намотки троса. Бывают случаи, когда металл этих шестеренок настолько мягкий, что зубья элементарно стачиваются, приводя к холостому ходу редуктора.

В этом случае проще поменять редуктор в сборе, однако, если есть подходящий «донор», можно попробовать заменить сточенную шестерню. Занятие это – на любителя, так как большинство редукторов ручных стеклоподъемников выпускаются в корпусе, соединенном заклепками. Чтобы его разобрать, придется высверливать эти крепежи, а после ремонта заменять заклепки обычными болтами.

Обрыв троса стеклоподъемника

Еще одной распространенной неисправностью стеклоподъемников является обрыв троса. Определить такую неисправность очень просто: ручка будет вращаться слишком легко. Трос, в большинстве случаев, отдельно не меняется и, соответственно, не продается. Можно приладить любой подходящий металлический тросик, однако это еще сложней, чем поменять шестерню редуктора. Гораздо проще и быстрее заменить весь стеклоподъемник в сборе.

Слабое соединение троса и стекла

Самая легкая поломка – ослабление крепления троса к основанию стекла. В этом случае, трос просто проскальзывает в креплении и не сдвигает стекло. Как правило, такая «неисправность» проявляется при попытке подъема, так как опускать конструкцию вниз гораздо легче. Столкнувшись с проскальзыванием троса, достаточно снять обшивку двери и, отрегулировав взаимное положение троса и стекла, затянуть болты соответствующего крепления.

Как закрыть окно машины если сломался и не работает стеклоподъемник?

Если есть с собой инструменты, то надо снять обивку двери и открутить стекло от подъемного механизма или весь механизм. После этого стекло поднять руками и подпереть подходящей палкой. Так машинку можно поюзать до ремонта несколько дней. У нас служебный уазик так зиму отъездил.

Часто получается поднят стекло руками, зажав ладонями сначала с обоих сторон, потом с одной.

Если стекло полностью ушло вниз в дверь, то придется снимать резинки по бокам стекла, если их нет то открыть (снять) крышку двери.

Все зависит от того, почему стекло не поднимается.

Если дело в неисправности стеклоподъемника, то можно попытаться захватить стекло двумя руками (изнутри и снаружи) и поднять стекло. В противном случае нужно будет разбирать дверь. Для этого снять обивку изнутри и выяснить причину такого досадного случая. Если проблему невозможно исправить самому, но можно стекло подпереть чем-нибудь и доехать до автосервиса.

Если стеклоподъемник автоматический, то проблема может быть в аккумуляторе. В моем случае именно так и было. Так как машина долго стояла без дела, то аккумулятор разрядился и просто не смог поднять опущенное стекло. В этом случае поможет подзарядка аккумулятора, либо замена его, или попросить соседа подсоединиться к нему, чтобы хотя бы поднять стекло. Но если вы не торопитесь (или вообще некого попросить), то часто-часто нажимая кнопку «вверх», стекло начнется медленно-медленно подниматься.

Замена переднего стеклоподъемника

Итак, как и было сказано выше, начинаем с разбора двери:

находим для начала крышку моторедуктора;

Ваз 2112 не работает стеколоподъемник

• откручиваем ее ключом на 5,5;
• затем демонтируем ведомую шестерню;
• находим винты крепления ЭСПД, которые фиксируют двигатель к корпусу редуктора;
• отворачиваем их фигурной отверткой;
• провода ЭСПД отсоединяем из колодки.

• далее проталкиваем уплотнитель, который проводится вместе с устройством внутрь корпуса электродвигателя;
• затем ЭСПД отсоединяется от корпуса редуктора.

• далее нужно будет вынуть из отверстия электрические разъемы;
• вооружаемся дрелью и высверливаем специальные заклепки, которые фиксируют стеклоподъемник к двери;

Ваз 2112 стеклоподъемник не работает

• извлекаем фиксаторы;
• теперь нужно будет освободить стеклоподъеник, переместив его во внутрь двери;
• оставшиеся части заклепок высверливаем и снимаем.

Установку нового стеклоподъемника проводим в обратной последовательности. Но обязательно учитывать следующие моменты:

• обязательно позаботиться о защите двери, когда будет проводиться установка новых заклепок;
• в обязательном порядке установить пылевлагозащитную пленку (как известно, она должна быть вмонтирована без различных складок и на ней не должно иметься никаких разрезов);

Не работает стеклоподъемник ваз 2112

сама поверхность, куда будет устанавливаться пленка, должна быть чистой.

После этого, нужно будет провести заключительные действия:

• подсоединить провод к аккумуляторной батарее;
• проверить работу стеклоподъемника;
• инициировать все электронные системы.

Установка стеклоподъемников с электрическим приводом

Считается, что такие виды стеклоподъемников сегодня самые популярные. Это можно объяснить, во-первых, тем, что данные стеклоподъемники – любимая опция тюнингистов. Кроме того, в продаже сегодня можно встретить не одну модель таких стеклоподъемников, что очень даже неплохо. По сути, каждый может выбрать для установки понравившуюся ему модель и провести монтаж своими руками. В основном, предлагаются стеклоподъемники разного типа для передних дверей. Для задних же дверей они или не подходят совершенно, или же требуют самостоятельной доработки. Если не работает стеклоподъемник ваз 2110, то провести установку будет не так уж и сложно:

• как и было написано выше, в первую очередь, следует обесточить аккумуляторную батарею;
• после этого, вооружившись фигурной отверткой, выкручиваем три самореза;

Ваз 2110 не работает стеклоподъемник

демонтируем карман двери, прежде отстегнув его защелки из обивки двери.

• теперь нужно будет поддеть ручку стеклоподъемника, а вернее его фиксатор, используя тонкую отвертку (инструмент вставляем в отверстие между розеткой и фиксатором);
• демонтируем ручку вместе с фиксатором;
• затем извлекаем розетку.

• сняв ручку двери, видим два винта крепления;
• их нужно будет вывернуть фигурной отверткой;

Ваз 2110 не работает электростеклоподъемник

извлекаем ручку.

Теперь нужно перейти к демонтажу ручки, открывающей дверь:

• опять же отверткой поддеваем ручку двери, вернее, ее накладку;
• извлекаем ее;
• теперь пришло время демонтажа кнопки, защелкивающей дверь;

Не работает электростеклоподъемник ваз 2110

• далее нужно будет демонтировать ручку;
• потом снять облицовку, которая скрывает механизм управления зеркалом (для этого нужно будет извлечь 6 пистонов);
• теперь обивка двери легко снимется, что и делаем;
• берем головку или ключ на 10 и отворачиваем болты, фиксирующие обойм стекла к подъемнику (все здесь бывает два болта);

Не работают электростеклоподъемники ваз 2110

• теперь нужно будет вывернуть две гайки среднего крепления подъемного механизма;
• затем выворачиваем гайки нижнего и верхнего крепления;
• теперь нужно будет найти три гайки, фиксирующие подъемный механизм;

Ваз не работает стеклоподъемник

пришло время выводить нижнюю шпильку направляющей подъемного механизма из панели двери.

Не работает передний стеклоподъемник на ваз 2112

Чтобы установить новый ЭСПД, следует знать, что он должен находиться только в сложенном состоянии, иначе сделать это не удастся. Можно также легко отремонтировать механизм, если знать, почему не работают стеклоподъемники на ваз 2110.

Основные причины неисправности

В процессе эксплуатации автомобиля неисправности стеклоподъемников могут появляться сразу после приобретения авто, если в качестве пассажиров выступают дети. Дело не только в их любопытности, желании понажимать на кнопочки. Очень часто они повреждают гофру, которая соединяет электропроводку кузова с блоком управления и оборудованием двери.

Частые неисправности стеклоподъемников и возможные причины:

1. Стеклоподъемники не реагируют на кнопки управления.

Возможные неисправности – перегорание предохранителей, обслуживающих систему, нарушение контактов или проводки в гофре, соединяющей кузов авто и двери.

Поиск обрыва в проводке внутри гофры лучше начинать визуальным методом, продолжать ощупыванием целостности каждого провода внутри жгута. Если такой поиск ничего не дал, следует использовать электрическую схему оборудования, которую можно найти в руководствах по эксплуатации или специальных программах. Приведенные выше схемы взяты из программы AUTODATA 3.38. Есть более новые версии.

1. Приводы стеклоподъемников не останавливают движение при достижении крайних точек или наоборот не до конца закрывают.

Возможная причина неисправности – отказ концевых выключателей.

Ремонтировать концевики сложно. Обычно они установлены внутри приводов стекол, их разборка сложна. Эти блоки меняют целиком. При этом часто покупают их на разборке.

1. Устройства стеклоподъемников работает нештатным образом, не работают отдельные опции.

Часто это связано с неисправностью проводки, попаданием влаги в блоки управления.

Во многих автомобилях блоки управления стеклоподъемниками установлены в дверях. В пожилых авто влагозащита дверей нарушена, во внутренние полости попадает влага, она проникает в блоки управления стеклоподъемниками. Происходит коррозия электронных плат. Для восстановления их работоспособности требуется очистка плат при помощи спирта, обработка контактов и разъемов с помощью силиконовой смазки в виде спрея.

Видео — ремонт блока управления стеклоподъемниками на Лада Калина:

1. Не срабатывает центральный замок.

Эта неисправность может быть обусловлена некорректной работой стеклоподъемников.

Если при закрытии стекла остается даже небольшая щель, центральный замок может не срабатывать, а машина не ставиться на охрану. Следует попробовать вручную дожать стекла вверх. Возможно, механика или подвеска механизма стеклоподъемника ослабилась. Центральный замок не срабатывает, так как «видит», что одно из стекол открыто.

Обычно ремонт блоков ограничивается их разборкой и удалением коррозии, если таковая имеет место в результате попадания влаги. Замену радиодеталей, микропроцессоров в большинстве случаев не производят, особенно, если автомобиль старше пяти лет.

Видео — замена блока управления стеклоподъемниками на VW Polo Sedan:

На разборке представлено много б/у-шных оригинальных блоков в относительно хорошем состоянии. Большим спросом пользуются кнопочные системы и блок кнопок стеклоподъемников водительской двери в частности.

Блок управления для Mercedes.

Подбор модели блока управления лучше производить по длинному номеру, нанесенному на шильду. Если номер соответствует не полностью, возможно, блок использовался для другой модели кузова, могут быть проблемы при подключении. В любом случае, бэушную запчасть можно обменять.

Наиболее сложный случай ремонта – восстановление электропроводки внутри дверной гофры. Если разъем в месте соединения с кузовным электрооборудованием отсутствует, сложности возникают с демонтажем гофры. Требуется удлинение поврежденных проводников.

Ремонт полностью нерабочей системы стеклоподъемников следует начинать с контроля исправности предохранителей и компьютерной диагностики. Она может существенно упростить поиск неисправного узла.

Нельзя накапливать неисправности и ошибки в работе стеклоподъемников. По мере увеличения ошибок сложность выполнения ремонтных работ увеличивается многократно.

Видео — не работает центральный замок и стеклоподъемники на Лада Калина (решение проблемы):

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Сравнить стоимость ОСАГО для своего авто

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

ВАЗ 2114. Почему не работают стеклоподъемники

Предохранитель и реле в порядке, что делать?

Дело в том, что проверив реле и предохранитель вы забыли о том, что в электропитании ЭСП задействовано еще наружное освещение. Лично у меня была такая проблема, проверил предохранитель, реле, снял обшивку дверей и проверил всю цепь. На СТО ремонт занял 5 минут, оказалось перегорел пред-ль противотуманных фар, которых у меня нет.

Конечно стеклоподьемники могут не работать а если просто что-то отвалилось. Да в процессе езды бывает и так, что где-то вылетел болтик. Ведь наши дороги не очень соответствуют стандартам. А тем более если у вас электрические стеклоподъемники, то здесь и просто может отвалиться контакт. Так что причину придется выяснять. И начинать надо просто с проверки поступает ли напряжение на моторчик, который и поднимает стекла.

ну а потом придется разобрать подъемный мехпгизи и посмотреть как он работает и не попало ли что туда.

И только после этого нуэно проверять сам моторчик. Так как и он может просто выйьт из строя.

Если не работают стеклоподъемники, причем оба сразу, то сгореть моторы просто не могли и виноваты в этом только предохранители всех остальных цепей и в первую очередь освещения. Проверьте их и наверняка неисправность устранится.

ВАЗ 2114, может комплектоваться, или обычными ручными (механическими) стеклоподъёмниками, или электро стёклоподъёмниками.

Если речь об электрических стеклоподъёмниках, то как правило (во всяком случае довольно часто) причина поломки в электродвигателе

Мотор стеклоподъёмников на ВАЗ 2114-ь не разборный, только замена.

Возможно дело в предохранителе (самая не сложная поломка) коробка предохранителей как и в предшественниках (ВАЗ 2109, ВАЗ 2108-ь) находится под капотом.

Правда иногда только замены предохранителя не достаточно, иногда надо искать причину по которой он (предохранитель) перегорает.

Возможно провода замыкают на массу, надо снимать обшивку дверей и смотреть в чём дело, возможно изоляция проводов нарушена.

Может быть причина в реле, находится в том же блоке под капотом, реле К5, тут тоже только полная замена.

А возможно поломка в чистой механики, к примеру вышел из строя червячный редуктор, или проблема с тросовым приводом.

Система стеклоподъёмников на автомобиле отечественного производства ВАЗ 2114довольно проста и состоит из следующих механизмов:

• моторчик или механическая рукоядка
• подъёмный механизм с набором шестерёнок
• разводное подъёмное устройство

Причин неработоспособности стеклоподъёмников несколько:

1. Не приходит ток до разъёма электромоторчика. Причина может быть как сгоревший предохранитель, так и обрыв в электропроводке.
2. Проблема в моторчике, это как потеря тока по электропроводке, так и выход из строя самого моторчика. Снимается мотор и на него подаётся ток с переменой полярности, моторчик должен свободно вращаться в разные стороны.
3. Выход из строя (в основном стираются зубья, в следствии чего механизм заклинивает) подъёмного механизма. Он не ремонтнопригодный, только замена.
4. Соскакивают втулки на разводном устройстве по причине износа.
5. Соскочило стекло и упёрлось во что-нибудь, из-за чего механизм просто не может его поднять (или опустить)
6. Попал инородный предмет в механизм.

Как устранить поломки стеклоподъемника?

Первично нужно сделать предварительную диагностику, чтобы определить причину поломки:

1. Проверьте предохранитель на стеклоподъемнике.
2. Попробовать поднять стекло с индивидуальной кнопки, а также с основного блока управления стеклоподъемниками. Если с блока сигнал проходит – проблема в кнопке.
3. Внимательно послушать, работает мотор или нет. Звук работающего редуктора есть, а стекло не поднимается – значит нужно разбирать дверь. Скорее всего неисправен подъемный механизм.

Данные действия помогут сэкономить время и силы. Если же поломка произошла внутри двери, значит вам предстоит ее разборка. Для этого нужно выбрать свободное время и найти деньги на покупку новых деталей.

Замена кнопки стеклоподъемника

Начнем с самого простого – замена кнопки управления. Для этого не потребуется снимать всю обшивку двери. Чаще всего достаточно снять верхнюю пластиковую накладку кнопки, которая обнажит электрический механизм с подведенными проводами.

Не торопитесь покупать новую кнопку, сначала прозвоните испорченный элемент мультиметром. Если ток проходит по цепи, то причина может крыться в окисленной контактной группе. В этом случае стоит просто почистить контакты и перепаять провода.

Если кнопка «молчит» и не проводит электричество – ставьте новую и собирайте всю конструкцию в обратном порядке.

Инструкция по замене электродвигателя

Замену электродвигателя можно осуществить только на разобранной двери. Чтобы аккуратно снять обшивку, придерживайтесь данной последовательности:

Снимите питание с аккумулятора, для предотвращения короткого замыкания. Снимите ручки, колпачки замыкания дверей и декоративные накладки при помощи острого ножа. Не торопитесь. Приподнимайте по очереди края накладок, чтобы определить места крепления клипс или защелок. Открутите или снимите накладки динамиков двери

Осторожно снимите оставшуюся часть дверной обшивки, постепенно поддевая ее край по всему периметру. Действуйте двигаясь в одну сторону направления: по часовой или против часовой стрелки

Отсоедините дополнительные провода от динамиков или лампочек порога, идущие к обшивке.

Проверьте мотор мультиметром. Если он не подает признаков жизни, смело снимайте все навесные компоненты: шестерни и рычаги. Скрутите мотор с крепежных болтов, после чего ставьте новый. Не забудьте обработать места стыка шестерни с новым мотором маслом или специальной смазкой.

Устраняем механические поломки стеклоподъемников

Механические поломки устраняются также на разобранной двери. Наиболее часто встречающиеся поломки и способы их устранения:

1. Испорченная пластиковая шестерня на редукторе. Чинить данный элемент не имеет смысла. Если шестерня сточилась или треснула, ее можно только поменять.
2. Погнутые направляющие. Частая проблема после ДТП. В некоторых случаях направляющие можно просто выправить. Но лучше и надежнее заменить их на новые.
3. Оборванный тросик. В этом случае – только замена данного элемента.
4. Высохшая смазка. Лучше всего снять весь механический узел, почистить его, смазать и поставить на место.

Установка новой или оригинальной запчасти может дорого обойтись автолюбителю. К тому же деталь может идти «под заказ» очень долго. Чтобы сэкономить время и деньги, ищите нужную запчасть на автомобильных разборках. Часто там можно найти узлы и агрегаты в отличном состоянии за половину цены от аналогичных узлов в магазине.

Как снять стеклоподъемник и установить новую деталь?

Для полного демонтажа стеклоподъемника придерживайтесь следующей последовательности:

1. Снимите клеммы с аккумулятора. Для этого достаточно снять «минус» с батареи.
2. Снимите дверную обшивку.
3. Поднимите и опустите стекло, чтобы обеспечить доступ к болтам в верхней части болтовых соединений.
4. Выкрутите болты.
5. Поднимите стекло вручную, в верхнюю позицию до предела, и зафиксируйте его, при помощи подготовленных клиньев, из дерева или пластика.
6. Отсоедините колодку с проводами от механизма, осуществляющего подъем стекол.
7. Выкрутите гайки, которые удерживают редуктор.
8. Открутите гайки, удерживающие направляющую механизма.

Как только все крепления демонтированы, достаньте стеклоподъемник, через специальное отверстие. В процессе демонтажа, контролируйте надежность фиксации стекла. После завершения работ, верните все детали на место, по обратному алгоритму.

Источник
