Что делать, если не работает спидометр на ваз-2114

Что делать, если не работает спидометр на ваз 2115

Сегодня с неисправным спидометром ездить рискованно и дорого. Если у водителя развито чувство скорости, он все равно может увлечься и не заметить превышение. А вот автоматические средства фиксации нарушений заметят. Камер сейчас на дрогах много, а увидеть их вовремя получается не всегда. Сумма штрафа превзойдет не только стоимость ремонта, но и стоимость нового спидометра.

Так же во время устранения неисправностей, отредактировать километраж автомобиля. В случае с карбюраторным двигателем это можно сделать самостоятельно. Если же же ваш автомобиль идет с инжекторным двигателем, то корректировка спидометра должна осуществляться профессионалами, так как для этого необходимо добраться к электронной памяти автомобиля, а тут не обойтись без соответствующих навыков и нужного программного обеспечения.

Если не работает спидометр на ВАЗ 2115 инжектор, то причины могут отличаться от ВАЗ 2115 с карбюраторным двигателем. Если на Вашем автомобиле установлен инжекторный двигатель, то спидометр на нем электронный. Он подключен к датчику скорости.

На ВАЗ 2115 с карбюраторным двигателем спидометр работает с помощью механического привода на гибком тросе.

Ремонт неисправности

По факту, если не работает спидометр ВАЗ-2115, причины чего уже установлены, ремонт датчика скорости на этих моделях ВАЗа никто не проводит. Гораздо быстрее и проще заменить этот узел целиком. Его стоимость составляет около 400 рублей, что не так уж и дорого. Чтобы приступить к процессу замены спидометра, следует загнать автомобиль на яму, и подготовить:

• Отвертки.
• Плоскогубцы.
• Набор гаечных ключей.

Если ямы неподалеку нет, то изначально нужно снять клеммы с АКБ, а затем убрать воздушный фильтр и только потом впускной патрубок. Далее снимаете клемму с самого датчика спидометра. Однако если в машине применен тросовый привод на спидометр, то снять надо и его.

Читать дальше: Лада приора снятие двигателя

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступить непосредственно к замене детали:

1. Демонтируйте контактную колодку, используя кнопки, которые деактивируют пружинный фиксатор.
2. Гаечным ключом на 21 снимите датчик скорости.
3. Прикрепите новый датчик таким образом, чтобы точно попал он своим штоком в фиксирующую втулку.
4. Затяните обратно резьбу ключом на 21. Не пережимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По итогу проделанных работ результат можно оценить сразу же: если спидометр не садится в гнездо, значит, во втулку его шток не продвинулся. Поэтому вышеописанную процедуру вам придется повторить до достижения успеха. Когда спидометр установлен, далее надо вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения авто.

Мне часто задают вопросы по подключению датчика скорости на европанели. Я и сам разбираться в схемах начал недавно, но подробная статья с картинками никому не повредит. Если коротко — вкручиваем датчик в коробку, кидаем к нему питание и массу, а его сигнал выводим на Х7-7.

Если подробно. Находим подходящую схему электроцепи автомобиля. Например, схема 21099 в комплектации люкс — с панелью, проводкой и монтажником от четырки:

На что следует обратить внимание!

Если Вы ставите на зубилу панель приборов 2114, используете подторпедную проводку 2114 и блок предохранителей 2114, то подключение спидометра делается толькопод капотом . Нужно всего лишь подключить к датчику три провода. Дальше через блок и проводку всё дойдет куда нужно.Но если Вы используете подторпедную проводку от 2109/2108 или же оставили старый блок предохранителей, то данная статья поможет Вам лишь в общих чертах понять суть подключения, ведь номера контактов и колодок будут другими.

И так, подключение. Берём схему и ищем на нём сам датчик. Позиция 27, нашли!

Теперь отслеживаем по схеме, куда они ведут. Оранжевый

провод уходит вниз и подключается к датчику уровня тормозной жидкости. Это общий плюс по одному проводу от монтажного блока (не сигнал! ). Питание по этому проводу приходит не постоянно, а от зажигания. Теперьчерный . Это масса, минус, кузов — называйте как хотите. Подключается по месту или от любого провода массы под капотом по-близости. И самое интересное —серый провод. Он отправляет сигнал на стрелку спидометра, которая и показывает нашу скорость движения. Так же по этому сигналу крутится километраж электронного одометра. Как видно по схеме, серый провод переходит в белый — это жгут проводов. Чтобы понять, откуда он теперь из этого жгута выйдет, просто ведём пальцем по нему, пока не увидим провод такого же цвета. Направление движения по жгуту показывает уходящий провод под углом 45. Наш серый провод под этим углом уходит вверх. Правильно, идем вверх! Оттопыриваем сардельку и медленно идем вверх по белому жгуту:

Читать дальше: Замена масла в халдекс вольво хс70

Для законченности рассказа добавлю, что и куда уходит дальше. Рядом, на схеме блока предохранителей, ищем наш входящий Х7-7.

Как видите, туда так же подходит серый провод. Он используется для инжекторных машин, то есть идет на блок ЭБУ. У меня этот провод тоже есть, и ничем не мешает работе спидометра. Вот собственно и вся цепь подключения! Напоминаю, что в европанельной подторпедной проводке в салоне это всё уже проложено и связано, нужно только подключить сам датчик под капотом к монтажнику и всё будет работать!

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

Типичные неисправности

ВАЗ-2114 имеет штатный электромеханический тахометр. Если он перестает работать, то, вероятнее всего, возникло какое-то повреждение чисто физического характера.

Таковыми являются:

• обрыв провода;
• потеря контакта;
• перегорание предохранителя;
• повреждение самого устройства.

Любая, даже незначительная поломка приводит к отказу прибора.

Когда на ВАЗ-2114 смонтирован электронный тахометр, то он не работает чаще всего из-за совершенно тех же причин.

В первом случае важным моментом является полноценная проверка всех кабелей, как питающего, так и измерительного, а также массы.

Во втором же следует осмотреть разъемы, места пайки и прочие соединения. Их неплотное прилегание, окисление способны стать основной причиной, приведшей к отказу тахометра.

И, наконец, в случае с моделью 2114, стоит обязательно убедиться, что сам измерительно-индикаторный блок, стоящий на панели под стеклом, исправен.

В электронных приборах тестируют, в частности:

• транзисторы;
• резисторы;
• микросхемы;
• дорожки плат.

Выход из строя хоть одной такой детали приводит к поломке всего устройства.

Общие неисправности

Спидометр.

В процессе эксплуатации вы заметили, что стрелка в спидометре авто бездействует (при любой скорости передвижения)?

Первое, что нужно сделать – проверить протяжку крепежной гайки наконечников спидометра, а также его привода.

Если после проверки замечаний не обнаружено или же выполненная работа не принесла должного эффекта, то есть риск повреждения привода указателя скорости или обрыва гибкого вала.

В последнем случае деталь придется менять. При этом на участок возле уплотнителя не забудьте нанести качественную смазку (для этих целей может подойти Литол-24).

Как только работа будет сделана, продерните вал в уплотнителе – это поможет распределить смазывающий состав по поверхности троса.

×

Появление стука во время движения может свидетельствовать о неисправности гибкого вала спидометра.

К причинам данного явления можно отнести большие загибы троса под панелью приборов, вмятины и так далее. Убедитесь, чтобы радиусы округлений не превышали 10 сантиметров.

Иногда во время движения можно заметить «рычащий» звук, ориентировочно в передней части авто. Причиной может быть трос спидометра, который часто шумит при отсутствии нормальной смазки.

Тахометр.

Это один из наиболее важных приборов авто. Его задача – показывать число оборотов коленвала двигателя в определенный момент времени.

Поломка тахометра не столь критична. Но в дальней перспективе именно она может стать причиной неисправности мотора и новых затрат для автолюбителя.

Так как же справиться с поломкой, и в чем могут быть основные причины неисправности?

На самом деле, их не так много. В случае с электронным тахометром чаще всего из строя выходит светодиодный экран устройства. Произвести ремонт в этом случае проблематично – лучше заменить дисплей.

Контакты тахометра Ниссан Кашкай.

Сбои в работе тахометра часто вызваны снижением качества контактов или неисправностью проводки (при этом импульсы от двигателя к устройству могут вовсе не поступать).

Чтобы устранить такие неприятности, необходимо внимательно осмотреть все провода на факт трещин и обрывов. Если найдете трещину, просто запаяйте ее, а при обнаружении обрыва – произвести замену части проводки.

Причиной неисправности тахометра может стать выход из строя датчика оборотов мотора.

Диагностировать проблему несложно – стрелка тахометра начинает «прыгать» в разные стороны. Вернуть тахометр к «жизни» можно только одним способом – заменой этого элемента.

Учтите, что перечисленные выше неисправности и способы их устранения имеют общий характер. У каждой модели авто могут быть свои нюансы, и о некоторых из них мы поговорим более подробно.

Характеристика

Где находится датчик спидометра в ВАЗ 2115? Как видно по фото, устройство расположено в верхней части корпуса коробки передач. Однако, получить доступ к данному контроллеру не очень легко. Чтобы добраться до устройства, необходимо загнать авто на яму или эстакаду, и залезть под днище машины.

Функции и принцип действия

Предназначение скоростного контроллера в инжекторах и карбюраторных двигателях заключается в передаче информации о скорости движения автомобиля на приборную панель. То есть рабочий датчик сможет на 100% передать точную информацию о скорости передвижения на приборку для того, чтобы этими данными руководствовался водитель во время езды.

Что касается принципа работы, то ДС функционирует на основе эффекта Холла:

• контроллер осуществляет передачу сигналов напряжения на блок управления с частотой, которая должна быть прямо пропорциональна скорости вращения ведущих колес транспортного средства;
• блок управления, в соответствии с принятыми сигналами ДС, осуществляет регулировку работы силового агрегата на холостых оборотах и используя датчик холостого хода, осуществляет контроль подачи воздуха в обход дросселя;
• сама частота импульсов контроллера должна быть прямо пропорциональна реальной скорости передвижения.

Ошибки и признаки неисправности

По каким признакам можно определить выход из строя контроллера или появление неисправностей в его работе:

• при диагностике возникает ошибка Р0500 — эта комбинация свидетельствует о том, что с ДС не поступает сигнал;
• еще один код — Р0503 — говорит о том, что поступающий сигнал по каким-то причинам прерывается;
• один из самых вероятных признаков поломки — на спидометре показываются неверные значения, в частности, стрелка на циферблате хаотично движется в разные стороны;
• еще один симптом — автомобильный двигатель стал с перебоями работать на холостых оборотах;
• на холостом ходу плавают обороты;
• также при разгоне водитель может заметить провалы, то есть когда он жмет на газ, не происходит набора мощности, мотор никак на это не реагирует;
• повысился расход горючего.

Что касается непосредственно неисправностей, то скоростной контроллер может выйти из строя по таким причинам:

• нет контактов устройства с бортовой сетью;
• произошел обрыв в электроцепи регулятора;
• еще одна причина — неисправность механического привода устройства;
• в результате износа или повреждения мог сломаться чувствительный элемент контроллера, в частности, речь идет об электронных девайсах (автор видео — канал Глазс Сзалг).

Плохой контакт на разъеме

Передвижение по плохим ухабистым дорогам ведет к нарушению надежности крепления контактов и штекеров приборов внутри панели. Низкая надежность креплений приводит к потере контакта на разъеме тахометра. На фото выше виден белый штекер для подключения колодки проводов. Наличие окислов на поверхности штекера может стать помехой для нормальной работы тахометра. Также из-за плохого прилегания штекера датчик может барахлить и периодически неправильно показывать показатели оборотов. На поверхности платы размещены транзисторы, резисторы, микросхемы, дорожки плат. Неисправность любого из перечисленных элементов может вести к отказу приборки.

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

1. Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
2. Поддержка оптимального функционирования регулятора холостого хода.
3. Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

https://youtube.com/watch?v=7drLW_Qlgj4

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки

Код ошибки	Что означает
Р0500	Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости
Р0503	Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Датчик скорости автомобиля

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

• На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
• При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
• Увеличивается расход горючего;
• Мощность двигателя ощутимо снижается.

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Не спешите выполнять замену устройства, пока не убедились, что виновником проблем является именно вышедший из строя датчик.

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Проверка работы ДС

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

1. Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
2. Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
3. Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
4. Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

Датчики автомобилей ваз

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

Признаки неисправности датчика скорости

В случае возникновения проблем с датчиком скорости автолюбитель может косвенно диагностировать это по следующим признакам:

• Некорректно или полностью не работает спидометр, а также одометр. В частности, его показатели или не соответствуют действительности или «плавают», причем сумбурно. Однако чаще всего спидометр не работает полностью, то есть, стрелка указывает на нулевую отметку либо бешено скачет, подвисает. То же касается одометра. Он неверно указывает пройденное автомобилем расстояние, то есть, он попросту не отсчитывает пройденное автомобилем расстояние.
• У автомобилей с автоматической коробкой переключения передач непосредственно переключение происходит рывками и в неподходящий для этого момент. Происходит это по той причине, что электронный блок управления коробкой-автомат не может правильно определить значение движения машины и происходит, по сути, случайное переключение. При движении в городском режиме и на трассе это опасно, поскольку автомобиль может вести себя непредсказуемо, то есть, переключение между скоростями может быть сумбурным и нелогичным, в том числе очень быстрым.
• У некоторых автомобилей электронный блок управления двигателем (ЭБУ) в принудительном порядке отключают антиблокировочную систему тормозов (АБС) и/или систему контроля тяги мотора. Делается это, во-первых, для обеспечения безопасности движения, а во-вторых, для снижения нагрузки на элементы двигателя в аварийном режиме.
• На некоторых автомобилях ЭБУ в принудительном порядке ограничивает максимальную скорость и/или максимальные обороты двигателя. Делается это также в целях безопасности движения, а также дял снижения нагрузки на двигатель, в частности, с тем, чтобы он не работал при низкой нагрузке на высоких оборотах, что вредно для любого мотора (работа вхолостую).
• Активизация на приборной панели сигнальной лампы Check Engine. При сканировании памяти электронного блока управления в ней зачастую обнаруживаются ошибки с кодами р0500 или р0503. Первая говорит об отсутствии сигнала от датчика, а вторая — о превышении значения указанного сигнала, то есть, превышения его значения допустимых инструкцией пределов.
• Увеличенный расход топлива. Это происходит по той причине, что ЭБУ выбирает неоптимальный режим работы двигателя, поскольку в основе ее принятия решений лежит комплекс информации от нескольких датчиков двигателя. По статистике перерасход составляет порядка двух литров топлива на 100 километров пути (для автомобиля ВАЗ-2114). Для автомобилей с более мощным мотором значение перерасхода, соответственно, будет увеличиваться.
• Снижаются либо «плавают» обороты холостого хода. При резком торможении автомобиля обороты также резко снижаются. У некоторых автомобилей (в частности, у некоторых моделей автомобильной марки Chevrolet) электронный блок управления в принудительном порядке отключает двигатель, соответственно, дальнейшее движение становится невозможным.
• Снижаются мощность и динамические характеристики автомобиля. В частности, машина плохо разгоняется, не тянет, особенно в нагруженном состоянии и при движении в гору. В том числе, если она буксирует грузы.
• У популярного отечественного автомобиля ВАЗ Калина в ситуации, когда не работает датчик скорости, либо возникают проблемы с сигналами от него на ЭБУ, блок управления в принудительном порядке отключает электрический усилитель руля на машине.
• Не работает система круиз-контроля на машинах, где она предусмотрена. Электронный блок отключается ее принудительно в целях безопасности движения на трассе.

Стоит оговориться, что перечисленные признаки неисправности могут быть также симптомами проблем с другими датчиками или прочими узлами автомобиля. Соответственно, необходимо провести комплексную диагностику автомобиля с помощью диагностического сканера. Возможно в памяти электронного блока управления сформировались и хранятся другие ошибки, связанные с другими системами автомобиля.

Устройство спидометра на ваз 2114 инжектор

Спидометр выполняет функции отображения скорости перемещения автомобиля.

Механические модели спидометров

• Изначально автомашины ваз комплектовались прибором механического типа. Водитель на панели видел стрелку скорости на цифровой шкале.
• Счетный механизм, состоящий из пластмассовых шестеренок с различным передаточным числом, накапливал пройденное расстояние. Производил вращение механизма измерителя привод, представляющий собой гибкий вал.
• Защитный кожух, сохраняющий внутри упругий, жесткий тросик, одним концом входящий в зацепление червячного механизма, закрепленного на выходном валу коробки переключения передач (на полно приводных моделях – раздаточной коробки), другим – в гнездо обратной стороны приборной панели.
• Быстрее вращались шестерни КПП – скорее вокруг своей оси крутился трос, вращая магнит прибора. Под воздействием магнитного потока металлическая пластина проворачивалась. Преодолевалась упругость спиральной пружины, отклонялась стрелка.
• При остановке автомашины круговое движение магнита прекращается, пластина теряет влияние поля, пружина возвращает стрелку к нулевой отметке. Шестеренки счетного механизма перестают считать.

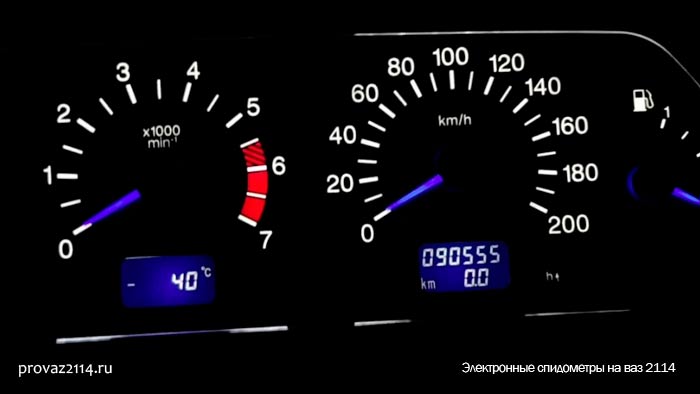

Электронные спидометры

На смену механическому принципу измерения пришли электронные методы. Упор делается на бесконтактные способы съема информации, исключающие износ трущихся деталей.

Существует несколько вариантов, применяемых в автомобилестроении.

• Оптоэлектронный

  . Механическая часть аналогична предыдущему описанному устройству. Электронная схема содержит передатчик света, фотоприемник, согласующие радиодетали. Электрические импульсы формирует вращающийся диск, пропуская световой поток от светодиода к фототранзистору через радиальные пропилы. Один оборот соответствует определенному расстоянию. Скорость определяется путем вычисления частоты следования импульсов в единицу времени.

• Без троса

  . Полностью исключены изнашивающиеся детали. На приводную ось, связанную с вторичным валом коробки переключения передач, закрепляется многополюсный магнит. На неподвижном корпусе устанавливается интегральная схема, вмещающая магниторезистор, использующий эффект Гаусса. Сопротивление элемента меняется при попадании в магнитное поле, создавая импульс. Периодичность следования напрямую зависит от быстроты поворачивания, позволяя высчитать скорость перемещения.

• На эффекте Холла. Металлическая пластина прямоугольной формы, запитанная через две противоположные стороны постоянным напряжением, пронизываемая линиями магнитного поля под углом 90 градусов, вырабатывает на оставшихся гранях напряжение Холла. Изменение магнитного потока (появление, пропадание) формирует последовательность импульсов, преобразовываемое в показания спидометра. Данный вариант применяется в автомобилях ваз 2114.

Тяжелый случай

До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях.

Могут быть 2 варианта:

• Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;
• Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

Порядок действий

Теперь разберемся, как снимать привод, когда на ваз 2109 спидометр не работает:

• Для этого отпускаем поперечину, которой крепится КПП к кузову, отдаем гайку, которой крепится привод
• Поддеваем корпус привода плоской отверткой (как на фото ниже)
• Отжимая КПП в сторону (например, куском трубы) от привода, вытаскиваем из нее привод
• Затем проверяем исправность его
• Для этого крутим за шестерёнку и смотрим, начинает ли поворачиваться паз под тросик спидометра или нет
• Если паз не проворачивается – тогда заменяем привод спидометра
• Отправляясь в магазин за новым приводом, старый на всякий случай лучше взять для образца с собой (можно перепутать количество зубьев на его шестерне)
• А если установить «чужой» (не тот что нужно) привод, тогда не более чем через 100метров он выломает крышку коробки, потому что не совпадающий шаг шестеренки просто вывернет наружу весь привод и получится серьезная поломка КПП
• Чтобы была возможность в дальнейшем использовать эту коробку передач, необходимо будет заменить её заднюю крышку и заменить полностью масло
• Если старое вдруг всё выльется, все равно в нем останутся обломки и крошки корпуса, которые впоследствии могут попасть на зуб шестерни или засорить масляный канал

Теперь, когда вы знаете, как определить в чем причина, если вдруг стала прыгать стрелка спидометра и устранить её своими руками.

Ремонт привода

Мы рассмотрели только замену привода, если в ваз 21093 не работает спидометр, иногда это сделать проще и дешевле:

• Снимается привод спидометра, как правило, для замены его корпуса, либо уплотнительного кольца из-под которого течет смазка, либо самой шестеренки привода
• Снятие его производится без демонтажа агрегата коробки передач, автомобиль для этого лучше загнать на эстакаду, смотровую яму либо подъемник

Порядок выполнения ремонта будет выглядеть таким образом:

С помощью торцового ключа отворачиваем болт, которым крепится корпус привода, и поддеваем его отверткой, затем вынимаем

Откручиваем гайку привода, снимаем её, затем поддев корпус плоской отверткой достаем привод

Теперь мы можем снять и ведомую шестерню
Такая шестерня изготовлена из пластика, поэтому важно внимательно осмотреть её и если обнаружили следы выработки, сразу замените ее

Осматриваем состояние уплотнительной резинки (показана стрелкой), затем вынимаем и осматриваем пластиковую шестерню

Кроме этого важно обратить внимание на состояние посадочного гнезда, куда входит наконечник гибкой тяги (троса) спидометра
Гнездо не должно иметь слизанные углы и быть разбитым, иначе такие дефекты является причиной для замены шестерни
Так же стоит обратить внимание на состояние корпуса коробки, в том месте, где устанавливается наш привод
Если видны следы подтеков смазки, тогда необходимо будет заменить резиновое кольцо уплотнения привода, которое располагается на его корпусе
Для снятия его, необходимо будет вынуть ведомую шестеренку, после этого вытолкнуть из паза уплотнительное кольцо
Все детали затем промываются в чистом керосине

Конечно услуги СТО никто не отменял, если вам лень возиться, хотя возиться здесь скорее не применимое выражение (дел то всего на 10-20 минут), и цена их услуг вас устраивает, тогда решайте сами.

Замена тросика

Практически повсеместно владельцы машин сталкиваются с проблемой поломки спидометра, причиной которой частенько служит неисправность тросика. Чтобы заменить тросик совсем не обязательно ехать в автосервис, ведь с легкостью можно самостоятельно справиться с этой задачей, наша инструкция в этом поможет. Итак:

Спуститься по автомобиль (на яме либо эстакаде) затем необходимо открутить тросик от привода вашего спидометра, расположенного со стороны моторного отсека, сдвигаем резиновый чехольчик вверх, и откручиваем гайку на тросе
После этого отсоединяем тросик
Чтобы отсоединить тросик от спидометра, предварительно необходимо снять блок приборов с приборной панели
При этом, если у вашего автомобиля приборная панель низкая, тогда откручиваем два болтика и осторожно снимаем козырек, пальцами сжимая подпружиненные зажимы
Затем можно вынуть комбинацию приборов
Если в автомобиле установлена высокая приборная панель – тогда сначала вам необходимо будет снять накладку, затем откручивать блок приборов
Затем вам следует с задней стороны откручивать гайку тросика от спидометра, и вытащить старый трос через моторный отсек, запомните при этом, как он проходил
Потому что, следующей ступенью у вас будет прокладка (протяжка) нового тросика
Вставить заглушку в переборку отсека будет гораздо проще, если предварительно смазать её маслом, Литолом например

Основные причины, по которым не работает спидометр Ваз 2114

Давайте теперь разберем основные причины по которым не работает спидометр на Ваз 2114 и посмотрим решение этих проблем.

Датчик спидометра Ваз 2114 – вышел из строя

В отличие от более старых моделей АвтоВАЗа, спидометр ВАЗ 2114 является не механическим, а электронным, чьи показания зависят от датчика, который установлен на коробке передач автомобиля. Именно этот электронный прибор чаще всего выходит из строя, причиной чему могут быть различные факторы:

• отсутствие контакта на разъемной колодке (например, из-за попавшей туда воды);
• обрыв питающего датчик провода;
• отсутствие тока в питающем контакте.

Так как ВАЗ 2114 оснащен бортовым компьютером, первым делом можно попытаться обнаружить поломку с его помощью: включив процесс самодиагностики, нужно подождать, пока она не закончится. Если результатом проверки стала отображенная ошибка Р0500, значит, бортовой компьютер не получает соответствующий сигнал от датчика скорости.

Как проверить датчик спидометра Ваз 2114

Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:

1. Откройте крышку капота ВАЗ-2114.
2. Избавьтесь от адсорбера, так работать будет комфортнее.
3. Определите, где в области ШРУСа расположен провод, подходящий к датчику.
4. Найдите приспособление, находящееся под узлом дросселя.

Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?

Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится. Поломки сопровождают и пластиковый шток

Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего

Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности: ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.

Шестеренки имеют неодинаковый цвет. Числовые значения привода спидометра изменяются в соответствии с разными передаточными показателями основной комбинации пар. Значит, оттенок шестерен должен соответствовать и оставаться одинаковым.

Когда проверка устройства закончена, не будет лишним осуществить прозвон контактов, находящихся в колодке – так удается зафиксировать место обрыва в электроцепи, затем зафиксируйте напряжение всех контактов. Чтобы тестирование завершилось результативно, вооружитесь мультиметром, имеющимся в продаже в автомагазинах, чтобы провести диагностику, установите режим работы «вольметр». Далее определите состояние контроллера, если не знаете, как, лучше обратиться к специалисту.

Износ или обрыв тросика спидометра Ваз 2114

Трос спидометра Ваз 2114 — отвечает за передачу скорости от коробки к панели приборов спидометра автомобиля. Одним концом этот трос соединяется с редуктором привода который располагается на коробке передач, а другим концом он подсоединён к самому механизму спидометра который в свою очередь находится на панели приборов.

Находится трос спидометра Ваз 2114 рядом с нижней частью картера коробки передач и крепится к редуктору, для наглядности чтобы у вас было хоть малейшее представление о том где находится тросик, просмотрите фото ниже на котором стрелкой указан тросик:

Замена троса спидометра производится в 2 случаях:

• Выходе из строя, в связи с чем на панели приборов спидометр не будет показывать никаких значений.
• А так же при его деформации и при поломки гайки которая его крепит на редукторе, или на механизме спидометра.

Замена троса спидометра Ваз 2114

Для того, чтобы заменить трос спидометра на Ваз 2114 необходимо выполнить следующий порядок действий:

1. В начале операции, вам будет необходимо снять панель приборов с автомобиля.
2. Далее при помощи пассатижей полностью отверните гайку которая крепит трос к механизму, а после отворачивания отсоедините трос.
3. Затем переберитесь к днищу автомобиля, а уже там отверните гайку которая крепит трос к редуктору (Она указана стрелкой), а после отворачивания гайки отсоедините трос.
4. Теперь возьмите в руки трос и вытяните его из автомобиля.
5. И в завершение отвяжите проволоку от гайки.
6. Всю установку троса проделайте в обратном порядке снятию
