Как управлять механической коробкой передач

Механическая, автоматическая, роботизированная коробка передач: сколько передач

В механической коробке скоростей стоит компромиссный выбор между плавностью разгона и комфортом водителя. Установка большого количества передач чревата частыми переключениями при незначительном изменении скорости. Первоначально МКПП проектировались под 3 скорости. Постепенно для обеспечения более плавного разгона низких скоростей стало 2 и коробка передач стала четырехскоростная. Появление мощных двигателей поспособствовало повышению скорости и появилась 5 передача с передаточным числом меньше 1. Коробки с 6 и большим количеством скоростей устанавливаются на спортивные авто или грузовики.

Роботизированная коробка переключается без вмешательства водителя, либо при помощи подрулевых лепестков. Поэтому, количество передач ограничено сложностью устройства и весом. Стандартно количество передач редко превышает 8.

Большинство АКПП, выпускаемых ранее после изобретения гидротрансформатора, имели 3 ступени. Увеличение количества ступеней удорожало конструкцию. Встречаются автоматы на 4-6 ступеней.

Бесступенчатая коробка априори не имеет фиксированных передаточных положений. Для удобства вождения автомобиля, некоторые производители делают несколько псевдопередач, позволяющих симулировать постоянное передаточное число. Данная опция позволяет комфортно эксплуатировать автомобиль, если владелец долгое время пользовался другими видами коробок перемены передач. Динамическая характеристика коробок скоростей с вариатором абсолютно не зависит от количества псевдопередач, заложенных автопроизводителем.

В будующем коробка передач сколько передач сможет в себя вместить не знает никто, но тенденция появления электрокаров может полностью убрать КПП из автомобиля.

Принцип работы механической коробки передач

Устройство механической коробки передач включает в себя:

1. Саму коробку, которая представляет собой многоступенчатый редуктор;
2. Сцепление;
3. Различные валы и шестерни.

Если объяснять принцип работы МКПП для чайников, то можно сформировать его так:

1. Шестерни меняют частоту оборотов между валами. Путём замены размеров шестерен, происходит переключение на повышенную или пониженную передачу;
2. Без сцепления переключение передач на ходу невозможно. Его работа состоит в разъединении мотора и трансмиссии. Данная процедура помогает переключать передачи, не разбивая шестерни и вал.

Каждая МКПП (если это не инновационная модель) устроена по схожей конструкции. На валах (на их осях) располагаются зубчатые шестерни. МКПП бывают с двумя или тремя валами, а корпус называется картером.

Вариатор

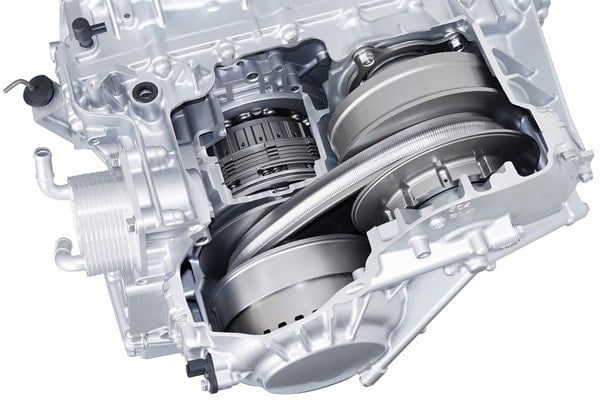

Вариатор — это бесступенчатая коробка переключения передач. Такая трансмиссия достаточно простая. Крутящий момент изменяется плавно, что обеспечивает абсолютную плавность хода. КПД такой коробки довольно высокий, так как отсутствуют дополнительные механизмы и шестерни.

Вариатор состоит из двух шкивов, способных менять свой размер, и соединенных специальным ремнем, что позволяет подбирать наилучшее соотношение передаточных чисел.

Недостатком вариатора является его ограниченная применяемость, связанная с невозможностью использовать на достаточно мощных двигателях. Так что основная сфера применения такой системы переключения передач – городские малолитражные автомобили и скутеры.

Работа сцепления

Понять принцип работы узла сцепления поможет такой пример: представьте вращающийся металлический стержень с диском на конце, символизирующий коленвал с маховиком. Если к плоскости диска подвести другой диск, то после соприкосновения он тоже станет крутиться. Так в общих чертах и действует автомобильное сцепление, только второй диск насажен на вал, идущий дальше, к шестеренчатой передаче.

Система действует за счет силы трения, поэтому соприкасающиеся поверхности имеют специальное антифрикционное покрытие. Диск сцепления в механической трансмиссии двигается рычагом в виде вилки. Механически рычаг не связан с педалью сцепления, он перемещается гидроцилиндром. Нажатие на педаль сжимает жидкость в этом цилиндре, поршень выдвигается и перемещает рычаг.

Алгоритм работы сцепления при движении с места следующий:

1. На холостом ходу коленвал и первичный вал МКПП крутятся, поскольку диски находятся в зацеплении.
2. Нажатием на педаль водитель отодвигает диск и вал трансмиссии останавливается. Теперь его можно подключить к шестеренчатой передаче путем выбора первой скорости.
3. Нажав на газ, водитель добивается повышения оборотов и медленно отпускает педаль сцепления. Диски снова входят в зацепление и машина трогается с места.

Разрывать механическую связь с помощью сцепления нужно и дальше, при переходе на другую скорость. Чтобы разобраться в данном процессе, нужно понять, как работает сама коробка скоростей.

Рекомендуем: Какое количество масло заливается в двигатель автомобиля

Механические коробки передач МКПП

Механическая коробка передач представлена в виде многоступенчатого цилиндрического редуктора. Классический вариант – 4-х ступенчатая коробка. Современные легковые автомобили разделяются на виды, в зависимости от количества ступеней: они часто оборудуются 5- и даже 6-ступенчатыми коробками передач.

Что означает понятие ступенчатой системы переключения передач? Момент вращения передается от двигателя внутреннего сгорания на ходовую часть автомобиля не напрямую, а через зубчатые зацепления различных пар шестерен. При этом величина момента вращения претерпевает изменения, в соответствии с соотношением числа зубьев на ведущем и ведомом колесах (передаточное отношение). Как правило, ведущее колесо имеет меньший диаметр, чем ведомое, поэтому вращающий момент уменьшается, пропорционально заданному передаточному числу.

Зубчатые зацепления шестерен переднего и заднего хода отличаются по форме. Для передних передач разработаны косозубые шестерни оригинальных очертаний. Такая форма зуба дает возможность передавать мощность постепенно без громких скрежещущих звуков. При включении задней передачи в зацепление входят колеса с прямыми зубьями. КПД зубьев прямой конфигурации заметно увеличен. При этом передается больший момент вращения, но одновременно появляются такие негативные явления, как шумовые эффекты.

Виды трансмиссий. Конструктивно, механические КПП разделяются на:

1. 2-вальные.
2. 3-вальные

Двух-вальные виды КПП предназначены для машин, оснащенных ведущим передним приводом. Трех-вальные устанавливаются на автомобилях повышенной мощности (спецтехника, грузовики, тягачи, вездеходы).

Среди представленных видов коробок различают еще такие КПП автомобилей, как секвентальные, где переход на следующую передачу производится в строгой последовательности.

В механической коробке передач скорости переключаются ручным способом при помощи специального рычага в салоне автомобиля.

Как происходит процесс переключения передач

Неважно, какой привод в вашем автомобиле, передний или задний, за процесс переключения передач всегда отвечает специальный рычаг. Если посмотреть на МКПП в разрезе, можно заметить, что расположение рычага на переднем приводе значительно отличается от его же расположения на заднем приводе

Автомобили с задним приводом имеют более простую схему расположения рычага переключения КПП, что упрощает их ремонт и техническое обслуживание. Рычаг расположен прямо на корпусе КПП, механизм переключения спрятан внутри корпуса. Данное расположение имеет множество плюсов, но, к сожалению не лишено минусов.

Плюсы конструкции:

1. Очень простое решение, что существенно упрощает процесс ремонта своими руками;
2. Переключение передач происходит очень чётко;
3. Ввиду отсутствия «лишних» узлов, данная конструкция очень долговечна.

Минусы конструкции:

1. Невозможно установить данную систему на автомобили с передним приводом;
2. Если у автомобиля с задним приводом двигатель расположен сзади, то это так же делает невозможным применение данной конструкции (таких автомобилей очень мало).

В машинах с передним приводом рычаг переключения коробки передач может располагаться в следующих местах:

1. На полу, в промежутке между передними креслами;
2. Непосредственно на рулевой колонке;
3. Возле панели приборов.

Такая особенность приводит к тому, что многоступенчатая механическая коробка передач на автомобилях с передним приводом работает только дистанционно, с использованием кулис или тяг. Такая особенность конструкции также имеет свои плюсы и минусы:

1. Рычаг расположен более комфортно для водителя, так как его положение не зависит от того, где находится МКПП;
2. Вибрация, которая создаётся в КПП, не передаётся на рычаг переключения скоростей;
3. Открывает широкое поле деятельности для автомобильных дизайнеров, которые могут поместить рычаг КПП в любое удобное для них место.

Минусы данной конструкции заключаются в следующем:

1. Более сложная в техническом плане система требует больше внимания и является менее долговечной;
2. После длительной эксплуатации часто появляются люфты;
3. Нет такой чёткости переключения передач, как в варианте с КПП на заднеприводном автомобиле;
4. Периодически приходится регулировать тяги, что может потребовать квалифицированного вмешательства специалистов автосервиса.

Зачем нужна МКПП?

Первая причина ясна – надо как-то подключить вращающийся вал двигателя к приводам колес, чтобы тронуться с места. Есть и вторая: силовой агрегат развивает рабочую мощность (иначе – максимальный крутящий момент) при достижении определенного числа оборотов коленчатого вала. Для большинства бензиновых двигателей этот порог составляет 3000 об/мин, для дизельных – 2000 об/мин.

Для чайников, то бишь, новичков, желающих разобраться в работе автомобильных узлов, предлагается такое пояснение:

1. Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
2. Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
3. Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.

Если между колесным приводом и коленчатым валом поставить зубчатую передачу с шестеренками разного размера, то колеса станут вращаться медленнее. Но при этом на каждом колесе возрастет усилие (на жаргоне – тяга) и разгон автомобиля ускорится. А плавное подключение вращающихся элементов обеспечит другой узел МКПП – сцепление.

Как происходит процесс переключения передач

Неважно, какой привод в вашем автомобиле, передний или задний, за процесс переключения передач всегда отвечает специальный рычаг. Если посмотреть на МКПП в разрезе, можно заметить, что расположение рычага на переднем приводе значительно отличается от его же расположения на заднем приводе

Автомобили с задним приводом имеют более простую схему расположения рычага переключения КПП, что упрощает их ремонт и техническое обслуживание. Рычаг расположен прямо на корпусе КПП, механизм переключения спрятан внутри корпуса. Данное расположение имеет множество плюсов, но, к сожалению не лишено минусов.

Плюсы конструкции:

1. Очень простое решение, что существенно упрощает процесс ремонта своими руками;
2. Переключение передач происходит очень чётко;
3. Ввиду отсутствия «лишних» узлов, данная конструкция очень долговечна.

Минусы конструкции:

1. Невозможно установить данную систему на автомобили с передним приводом;
2. Если у автомобиля с задним приводом двигатель расположен сзади, то это так же делает невозможным применение данной конструкции (таких автомобилей очень мало).

В машинах с передним приводом рычаг переключения коробки передач может располагаться в следующих местах:

1. На полу, в промежутке между передними креслами;
2. Непосредственно на рулевой колонке;
3. Возле панели приборов.

Такая особенность приводит к тому, что многоступенчатая механическая коробка передач на автомобилях с передним приводом работает только дистанционно, с использованием кулис или тяг. Такая особенность конструкции также имеет свои плюсы и минусы:

1. Рычаг расположен более комфортно для водителя, так как его положение не зависит от того, где находится МКПП;
2. Вибрация, которая создаётся в КПП, не передаётся на рычаг переключения скоростей;
3. Открывает широкое поле деятельности для автомобильных дизайнеров, которые могут поместить рычаг КПП в любое удобное для них место.

Это интересно: Особенности подключения ГБО

Минусы данной конструкции заключаются в следующем:

1. Более сложная в техническом плане система требует больше внимания и является менее долговечной;
2. После длительной эксплуатации часто появляются люфты;
3. Нет такой чёткости переключения передач, как в варианте с КПП на заднеприводном автомобиле;
4. Периодически приходится регулировать тяги, что может потребовать квалифицированного вмешательства специалистов автосервиса.

Как КПП работает

Как же меняется крутящий момент? Лучше это понять можно, если рассмотреть пример. Для начала посчитаем количество зубьев на шестернях. На первой их двадцать, а на второй сорок. Получается, что, когда первая прокрутилась два раза, у второй это случилось только однажды. Получается, что это вторая передача.

Третья шестерня тоже содержит двадцать зубов, у четвертой опять сорок. Получается простая арифметика. Если запускается мотор, то у первой шестерни будет 2000 оборотов в минуту, а у второй только 1000, третья также имеет ту же скорость. Это связано с тем, что шестеренки нанизаны на одной линии. Получается, что четвертая имеет скорость в полтысячи оборотов в минуту. Значит, что передаточное число составляет две единицы, для первой и второй пары. Общее число равно четырем, ведь на это количество раз уменьшается скорость вращения последней шестерни, если сравнить ее с первой шестерней.

Выходит, что, если вторая и четвертая шестеренки не работают, тогда устройство вообще не передает момент, то есть у нас нет передачи движения, получается, включена нейтральная передача. Если же эта деталь направлена в противоположную сторону, то машина движется назад, в результате чего, валы остаются на одном уровне.

Зачем нужно пользоваться дополнительным валом и сколько их бывает в агрегатах? Так можно добиться новой системы разнопарного количества шестеренок. Только так возможно создать разные скорости движения.

Так как шестерен много в каждом легковом авто с МКПП, то и выбор передач может быть большой. Это уже касается вариативной коробки. Как бы то ни было, но передаточное число можно устанавливать любое. Обычно это не целые числа, а дробные. Что же касается того момента, когда передаточное число равно единице, то такая передача является прямой. В этом случае речь идет о четвертой скорости.

Механическая коробка передач: простота и надежность

Устройство механической коробки передач весьма простое, поэтому авто с МКПП имеют цену ниже, чем другие. Она состоит из:

• Картера, содержащего основные части КПП, и прикреплен к другому картеру — сцепления, который непосредственно крепится непосредственно к двигателю. Для правильной работы картер на половину заливают трансмиссионным маслом. Периодичность замены масла в МКПП зависит от частоты эксплуатации автомобиля, а также от его состояния.
• Вращающихся валов КП.
• Синхронизаторов, обеспечивающие плавное и комфортное переключение передач.
• Механизма переключения передач, управляемый рычагом в салоне автомобиля.

Характеристика механической КПП

Устройством МКПП предусмотрено ручное управление переключением передач, за счет перемещений рычага. Происходит ступенчатая передача крутящего момента. Механическая коробка подразумевает наличие передаточного числа. Показатель у пары определяется пропорцией количества зубьев действующих элементов трансмиссии.

Механические коробки разделяют по количеству ступеней. Самое большое распространение имеет пяти ступенчатая МКПП.

Отдельно механику разделяют по количеству внутренних валов: двухвальная и трехвальная МКПП. Первая больше предназначена для легковых переднеприводных транспортных средств, а последняя чаще используется для большого тяжелого транспорта и может быть применима для автомобилей с любым типом привода.

Устройство КПП

В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач. Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять. Эти модели называются 14 и 15. Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины. Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов.

Схема привода управления камазовским делителем

По конструкции десятиступенчатая трансмиссия — коробка с пятью ступенями, дополненная редуктором-делителем. Благодаря устройству транспортное средство может использовать 10 передних передач, а также две задние. Когда было начато производство КамАЗов, рассчитывалось, что эти авто будут работать в условиях высокой грузоподъемности. Инженеры автомобильного концерна создали новую модель трансмиссии, которая получила название 152.

Ниже перечислены основные отличия КПП 152 и доработки, которые включает в себя эта модель коробки:

• трансмиссия стала оснащаться усиленным синхронизатором делителя;
• усилены шлицы, из коробки убраны их крепления;
• реализован другой метод фиксации шестеренок трансмиссии;
• высота зубьев КПП увеличена.

Правильное использование этого узла в ходе управления коробкой передач чрезвычайно важно. Не менее важно, что техническое обслуживание, проверка агрегата на предмет поломок, его ремонт и сборка компонентов производились профессионалами

Этот процесс должен осуществляться с использованием специализированного оборудования и инструментов. Рассмотрим основные элементы, которые входят в конструкцию камазовской трансмиссии:

1. Картер. В этом узле установлены три вала — промежуточный, первичный и вторичный.
2. Блок с шестеренками. Они предназначены для включения задней передачи.
3. Верхняя крышка агрегата.
4. Механизм переключения передач. Этот узел считается сборно-разборным.
5. Мотор. Монтируется на передней части картерного устройства.

Видео про коробку передач ZF на КамАЗе 6520 снял и опубликовал пользователь Олег Копаев.

С делителем

Одной из особенностей трансмиссии отечественных грузовиков является возможность работы при пониженном либо повышенном режиме. Инженеры автоконцерна разрабатывали эти варианты, чтобы минимизировать нагрузку на автомобильный двигатель

Причем не важно автомобиль движется с грузом или пустой. В соответствии со схемой коробки передач, делитель представляет собой механический редуктор

Главное его предназначение заключается в увеличении передаточных отношений основной трансмиссии.

Устройство делителя включает в себя:

1. Золотниковый кран, который применяется для управления редукторным устройством. Он устанавливается на опоре рычага переключения. Работает в режимах прямой и пониженной скоростей.
2. Редукционный клапан. Применяется для отбора сжатого воздушного потока из пневматического узла. Этот клапан стравливает воздух при слишком высоком давлении в системе. От данного устройства воздух поступает на управляющий кран, а также клапан включения делительного устройства. Это приводит к появлению одновременно двух контуров в системе управления ДВС.
3. Клапан включения делителя. Выполняет подачу сжатого воздушного потока на устройство, когда водитель отключает сцепление. Это дает возможность активировать и отключить пониженную скорость параллельно переключению передач на основной коробке.
4. Делительный механизм. Включает в себя поршень, установленный внутри цилиндра. Шток поршня подсоединяется к рычагу, установленному на валике вилки узла. Когда в устройство попадает сжатый воздух, это приводит к смещению поршня в определенном направлении. Его смещение способствует изменению режима работы.
5. Воздухораспределительный патрубок делительного механизма. Применяется для подачи воздушного потока в цилиндр узла.

Галерея «Схемы устройства КПП»

Ознакомьтесь с фото схем переключения скоростей камазовской трансмиссии.

1. Схема переключения передач для моделей КПП 142 и 144

2. Схема переключения передач для моделей КПП 152

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

• подвижно на шлицах;
• фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

• рычага;
• приводов;
• ползунов;
• вилки;
• замка;
• муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Конструкционные особенности и работа автоматической коробки

Автоматическая коробка передач позволяет снизить нагрузку с водителя во время езды и исключает необходимость постоянного пользования рычагом. АКПП делятся на два подвида: на основе работы гидротрансформатора и на основе электроники. Структурно они практически не различимы. Выделяют АКПП для переднего и заднего привода. В первом случае коробка передач более компактна и наделена дифференциалом.

Состоит автоматическая коробка передач из:

1. Гидротрансформатора. Играет роль сцепления, аналогично механической коробке, но не требует непосредственного управления. Установлен в промежуточном кожухе, подвергается высоким нагрузкам, поэтому обильно смазан трансмиссионной жидкостью. Помимо стандартной роли, гидротрансформатор сглаживает вибрацию силового узла и контролирует давление в системе управления.
2. Тормозная лента и фрикционы. Служат для непосредственного переключения передач.
3. Устройство контроля. Состоит из поддона, шестеренчатого насоса и клапанной коробки.
4. Планетарный ряд. Если в МКПП чаще используются валы, параллельно расположенные относительно друг друга, то в АКПП используется принцип планетарных передач. Несколько механизмов обеспечивают передачу крутящего момента при помощи фрикционных элементов и других механизмов. Для фиксации элементов планетарной системы используется тормозная лента.

Типтроник

Первопроходцами автомобильной промышленности в области Tiptronic стала компания Porshe. В 1990 производитель представил КПП схожую с механикой, но с возможностью электронного контроля. Интеллектуальная коробка предполагает как автоматическое переключение передач, так и ручное.

При автоматическом контроле оборотов, типтроник ведет себя как АКПП с системой DSP. Переход в ручной режим позволит самостоятельно понижать или повышать передачу. Тем не менее блок управления может самостоятельно перейти в автоматический режим при необходимости.

В современных системах предусмотрен режим «спорт», который позволяет значительно увеличить тягу и оценить мощность машины, оставляя частоту оборотов выше. Однако типтроник даже в ручном режиме оставляет задержку переключения передачи на уровне от 0,1 до 0,7 секунды.

Назначение МКПП

Коробка передач используется для того чтобы изменять передаточное отношение скорости вращения от двигателя к колесам. Способ переключения между ступенями (передачами) этого редуктора – ручной (механический), что дало название всему узлу. Водитель самостоятельно принимает решение о том, какое из фиксированных значений передаточного числа (шестерни, входящие в зацепление) должно быть включено в текущий момент.

Кроме этого, МКПП позволяет переключаться на режим заднего хода, в котором автомобиль движется в обратном направлении. Также есть нейтральный режим, когда отсутствует передача вращения от мотора к колесам.

Правила переключения КПП в разных условиях

Знать, как трогаться с места и как продолжать движения, для правильной эксплуатации камазовской трансмиссии недостаточно. Чтобы в ходе использования коробки передач с агрегатом не произошло проблем, нужно соблюдать правила. Допущенные в ходе эксплуатации ошибки могут привести к серьезным неисправностям.

На подъеме

Как переключать скорости на КамАЗе при движении в гору

Передвижение на отечественном грузовике при подъеме должно производиться на повышенной скорости. Чтобы переключиться с первой скорости на вторую, водителю нужно дважды выжать сцепление. Учитывайте факт, что надо одновременно нажать на педаль газа, а также педаль подачи горючего. Эти действия важны, так как они помогают стабилизировать работу коленвала в целом. Чтобы избежать проблем в работе агрегата, не нужно сбрасывать обороты мотора менее, чем на две тысячи при подъеме. Это приведет к тому, что автомобильный двигатель будет заглушен. Также такая езда способствует увеличению рабочей температуры силового агрегата, а это может стать причиной его поломки.

При управлении автомобилем по такому принципу вы сможете добиться максимальной курсовой устойчивости. Благодаря принципу разделения схемы трансмиссии на два режима достигается облегчение работы мотора. Причем независимо от того, загружен автомобиль или нет.

На спуске

Если вы едите со спуска, то глушить двигатель не нужно. При глушении мотора произойдет блокировка руля. А это приведет к аварийной ситуации на дороге. При движении на спуске нельзя отключать вспомогательное торможение, а также выжимать до конца педаль сцепления. В более новых версиях грузовиков используются усовершенствованные трансмиссии, это позволило инженерам добиться снижения нагрузки на основные детали КПП. Поэтому при движении в критических условиях и на спусках мотор автомобиля не будет изнашиваться.

В КамАЗах используется тормозная система с двойным усилением. То есть, кроме торможения силовым агрегатом, присутствует дополнительная система остановки мотора. Если вы двигаетесь на спуске с активным вспомогательным торможением, то отключать сцепление и переключать скорости нельзя.

Схемы основной и раздаточной коробок на КамАЗе

Обледенелые участки

Езда на грузовике по обледенелым участкам должна производиться с наибольшим запасом скорости и хода. При торможении следует использовать активную вспомогательную систему остановки ДВС. Если торможение аварийное, то водитель должен остановить колеса прицепа. Если не учесть этот момент, попадете в занос. Притормаживать силовым агрегатом рекомендуется только в исключительных случаях. Потому что это приводит к ускоренному износу двигателя, однако протяженность тормозного пути значительно снижается. При торможении не следует допускать проскальзывания колес. Для избежания этого нужно вовремя выключить пониженную скорость, это приведет к падению оборотов коленвала.

Занос

Во время заноса соблюдайте главное правило — не выжимайте сцепление, иначе это ухудшит ситуацию. При производстве автомобилей инженеры внедрили схему, за счет которой автомобиль может ехать с наибольшим запасом хода. Благодаря этому можно добиться стабилизации курса во время езды по любой дороге. Если при движении произошел занос, руль автомобиля нужно вывернуть в его сторону. То есть если машину заносит влево, то рулевое колесо тоже выворачивается влево.

Если грузовик начал буксовать, то нужно как можно быстрее прекратить движение и сразу же отключить мост дифференциала. Регулятор для отключения вы сможете увидеть на приборной панели. Когда мост дифференциала отключится, на приборке появится соответствующий индикатор. После этого начало движения осуществляется на повышенной скорости, со второй передачи. Когда вы проедите труднодоступный участок дороги, не забудьте включить дифференциал (видео снял и опубликовал Владимир Никонов).

 Загрузка …
