Мд тюнинг дроссельной заслонки lada (как сделать и отзывы)

Процедура чистки

Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.

После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.

Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.

Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно

А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.

Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.

Когда нужно чистить дроссельную заслонку Лачетти?

Если при проведении компьютерной диагностики выявлено, что дроссельная заслонка на прогретом двигателе в режиме хх не закрывается более чем на 5%, тогда этот узел нуждается в обязательной чистке.

Также заслонку необходимо чистить при наличии сильных визуальных загрязнений. Это отразится не только на ровной работе двигателя, но и на расходе топлива.

Как почистить дроссельную заслонку Лачетти?

Многие чистят дроссельный узел не снимая его с двигателя. Это не совсем правильно, так как загрязнения изнутри и, особенно на оси заслонки, остаются! Поэтому лучше заслонку снять. Тем более, я это делаю за 10 минут.

1. Снимаем декоративную накладку двигателя

3. Плоскогубцами ослабляем хомут и снимаем шланг вентиляции картерных газов с клапана

4. Демонтируем гофру вместе со шлангом вентиляции картерных газов и получается вот что

5. Нажимая снизу на фиксатор, отключаем колодку проводов от дроссельного узла Шевроле Лачетти

6. Повернув по часовой стрелке шкив привода дроссельной заслонкой, вынимаем через паз трос педали акселератора

7.Теперь многие отсоединяют шланги подвода охлаждающей жидкости к дроссельному узлу, но я так не делаю. Во-первых, так быстрее. Во-вторых, не нужно мудрить с заглушкой шлангов, чтобы не текла охлаждающая жидкость. В-третьих, не попадёт воздух в систему охлаждения.

Я просто вынимаю шланги из держателей и их длинны хватает, чтобы снять дроссельный узел.

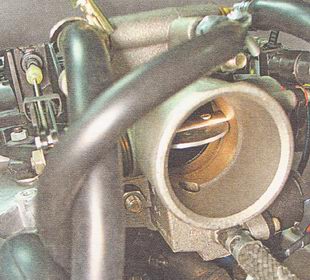

Как видим, загрязнений не много, но всё же есть

9. Подлаживаем тряпку под дроссельный узел, чтобы не вымазать двигатель и смываем грязь из баллона

10. Желательно заменить прокладку, очистить торец впускного коллектора и штуцера ДАДа, адсорбера и вентиляции картера

11. Сразу желательно промыть клапан вентиляции картерных газов Лачетти. Для этого его выкручиваем…

…и промываем его, чтобы пружина работала без заеданий

Также промываем гофру с трубкой

12. Собираем всё в обратном порядке.

Вот видео о том, как почистить дроссельную заслонку

Чем почистить дроссельную заслонку?

В наше время выбор средств для данной процедуры просто огромен. Каждый найдёт, что-то более подходящее для своих потребностей и финансовых возможностей.

Например, я использую вот это средство

Стоит оно у нас 3-4 у.е. Отмывает всё быстро и качественно, меня устраивает.

В инструкции написано, что можно даже промыть топливную систему, залив его в бак с бензином. Также прочищает впускной тракт.

После чистки дроссельной заслонки плавают обороты Лачетти

После чистки дроссельного узла необходимо сбросить адаптации положения дроссельной заслонки.

Сделать это можно через специальный адаптер и программу Chevrolet Explorer. Либо на СТО.

Можете посмотреть в этом коротком видео, что и как происходит при сбросе адаптаций с дроссельной заслонкой

Мир Вашему дому и удачи в пути!

Ремонтные работы

Теперь к вопросу о том, как выполняется процедура чистки. Чтобы все прошло нормально и без проблем, достаточно заранее подготовить все необходимые материалы, инструменты, расположить все под рукой и приступить к работе.

ВАЗ 2110/2112 чистка дроссельной заслонки

Для проведения чистки дросселя вам потребуется:

• Набор отверток;
• Ключ на 13 миллиметров;
• Средство для чистки дроссельной заслонки.

Специально для этих целей продаются специализированные препараты, сделанные из соответствующих компонентов. Не пожалейте денег на их покупку, поскольку средства хватит на долго. Это выгоднее, чем всякий раз менять заслонку.

Подготовка

Начнем с подготовительных мероприятий, которые в итоге позволят вам добраться до дросселя и не только и очистить его как следует.

1. Снимите кожух, который установлен на силовом агрегате.
2. Открутите пробку на расширительном бачке. Так вам удастся сбросить избыточное давление из системы охлаждения.
3. Немного ослабьте натяжение крепежных хомутов, после чего снимите трубку принудительной вентиляции.
4. Изучите текущее состояние воздушного патрубка, который также желательно снять, а при необходимости заменить.
5. Если в патрубке имеются существенные следы масла, тогда можно быть на 100% уверенным, что дроссель точно забился.
6. Проблема заключается, вероятнее всего, в канале принудительной вентиляции. Это объясняется тем, что у загрязнителей в виде газа из картера и частиц масле нет другого пути, кроме как через ветвь вентиляции.
7. Далее вам нужно снять трубки подогрева заслонки. Для этого достаточно ослабить хомуты с помощью отвертки.
8. На время придумайте для них заглушки из подручных средств — старые свечи зажигания, какие-то не полые резинки. Короче что угодно, что подойдет по диаметру отверстия.
9. Снимите шланг системы вентиляции топливного бака. Чтобы сделать это, нужно сначала открутить хомут, снять трос и открутить крепежные гайки дросселя.
10. Обязательно демонтируются разъемы с двух датчиков — холостого хода и положения дроссельной заслонки. Они находятся на ремонтируемом узле, потому проблем с поиском не возникнет.

https://youtube.com/watch?v=Tpz14imnBeA

1 Общая информация о дроссельной заслонке

По большому счету интересующее нас устройство транспортного средства – дроссельная заслонка – представляет собой обычный воздушный клапан, который работает по простому принципу. Если он открыт, давление атмосферного воздуха и давление в системе впуска авто имеют одинаковую величину, если закрыт – давление опускается до состояния вакуума.

Электронная дроссельная заслонка является, конечно же, более прогрессивным устройством, не нуждающимся, по сути, в дополнительном тюнинге. Оно обеспечивает на любых режимах функционирования ДВС практически идеальные показатели крутящего момента. Такое электронное устройство на современных авто имеет ряд преимуществ, ведь эта дроссельная заслонка:

• работает без сбоев;
• соответствует требованиям европейских экологических стандартов;
• позволяет уменьшать расход горючего.

МД тюнинг дросселя своими руками

Цена МД тюнинга на СТО от 3 000 до 7 000 рублей. Как показывает опыт владельцев ВАЗ и ЛАДА, правильно сделать доработку дроссельного узла (ДУ) можно самостоятельно, не имея при этом особых знаний и точно выверенных чертежей. Из специального инструмента понадобиться только сферическая шарошка 6 мм и дрель.

1. Снять дроссельный узел.
2. Проточить вокруг заслонки два углубления (примерно 2-3 мм, не более 5 мм), как показано на чертеже (большая точность роли не играет).
3. Убрать заусенцы мелкой шкуркой.

Процесс также показан на видео:

Сам процесс не сложный и не займет много времени. Преимущество МД тюнинга в том, что нет необходимости в прошивке электронного блока управления двигателем.

Что сделать дополнительно

После модернизации такого типа необходимо выполнять и ряд дополнительных манипуляций:

1. Перечиповать ЭБУ, так как с использованием новой детали старая программа будет работать неадекватно. Она не сможет правильно производить контроль над соотношением воздуха и горючего в смеси.
2. Поставить спортивный ресивер. Но перед установкой посоветуйтесь обязательно со специалистами или же просто обратитесь за помощью в автосервис.
3. Произведите замену существующих распределительных валов на более совершенные.

Доработка дроссельного узла — процедура серьёзная, относительно её существует очень много разных споров, те, кто попробовал на практике такой тюнинг — хвалят полученный результат, а теоретики ругаются. Но мнение практиков всё-таки преобладает, а то, что после модернизации на 30% экономится топливо, уже является доказанным фактом.

3 Результаты

Изменения ощущаются сразу же. Теперь на низких оборотах из-под капота стал слышен свист, похожий на звуки турбины. По словам владельца авто, в районе 1 000–3 000 об/мин двигатель стал тянуть эффективнее. Но самое интересное кроется в замерах расхода топлива, ведь, по данным разных источников, можно получить уменьшение потребления горючего на 15–25 %.

В течение нескольких тысяч км пробега можно заметить разные показания в разных режимах. Итог – никакого заметного изменения нет, расход снижается максимум на 0,2–0,3 л на 100 км. Но есть у такого тюнинга и злостные противники, которые предлагают к рассмотрению свои доводы.

Большой объем входящего воздуха приводит к слиянию топливовоздушной смеси. При высоких нагрузках это тянет за собой явление детонации – деструктивного явления внутри движка. Перед проведением такого тюнинга рекомендуется досконально изучить тему и принять верное решение. Если нет опыта в тюнинге, лучше обратиться к профессионалам, чтобы не испортить дорогие детали авто или вовсе не привести его в негодность.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

1. При помощи регулятора холостого хода, установленного в байпасном канале
2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как «Шаги РХХ» или «Положение ДЗ Шаг». Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу — тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу — тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-11%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них — это те, о которых мы уже говорили выше:

• регулятор холостого хода не поддерживает холостой ход, а регулирует его
• нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха — тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Большая точность тут роли не играет. Глубина пропила должна в зависимости от толщины стенки, обычно это 2-3 мм (не более 5 мм). Чтобы убрать образовавшиеся заусенцы можно использовать мелкую шкурку. Процесс не сложный и не требует прошивки ЭБУ.

Как сделать МД тюнинг показано на видео (смотреть с 8 мин 46 сек):

Если инструмент достаточно мощный, то работа не займет более 15 минут. На СТО за такой тюнинг дроссельной заслонки берут от 7 000 рублей.

Как самостоятельно выполнить МД тюнинг?

На станциях технического обслуживания стоимость данной операции колеблется в пределах 3,000-7,000 рублей. Согласно опыту обладателей ЛАДА и ВАЗ, осуществить МД тюнинг можно и самому, причем для этого не обязательно обладать высокоточными чертежами и особыми знаниями. Что касается инструментов, то среди них потребуются лишь дрель и сферическая шарошка диаметром 6 мм. Процедура модернизации дросселя:

• Снять узел;
• Просверлить вокруг заслонки пару углублений (приблизительно 2-3 мм, не больше 5 мм) в соответствии с чертежом (большая точность несущественна);
• При помощи мелкой наждачной бумаги убрать заусеницы.

Данная процедура не представляет большой сложности и не занимает большого количества времени. Среди достоинств операции модернизации дросселя стоит выделить отсутствие нужды в прошивке ЭБУ мотора.

Достоинства и недостатки модернизации дросселя, а также проверка его эффективности

Достоинства модернизации дросселя:

• Понижение потребления топлива;
• Повышение мощности в интервале 1,000-3,000 об/мин;
• Педаль газа становится более отзывчивой.

Что касается недостатков модернизации дросселя, то он всего один: утрата эластичности.

Снимаем заслонку

Для того, чтобы понять, как снять дроссельную заслонку на ВАЗ 2114, нужны следующие инструменты:

• Отвертка обычная и крестовая
• Тара
• Пара болтов М13

Снимают ее в случае промывки, замены на новую, замены прокладки узла дросселя, заменяя датчика РХХ. Многие советуют перед работой слить антифриз, хотя, в процессе теряется не так уж и много жидкости (для чего и нужна тара), ее проще потом залить обратно.

Важный момент: остудите движку перед действиями с заслонкой! А теперь процесс, как снять дроссельную заслонку:

1. Открыли капот, убрали защиту (особенно касается четырнадцатых объемом на 1,6 л)
2. Открываем колпачок расширительного бочка и снижаем давление в охладительной системе на нет
3. Узрите патрубок дроссельной заслонки на ВАЗ 2114 – его надо снять. Он идет от воздушного фильтра, такая толстая, черная труба из пластика.
4. Затем, перебираемся на тросик педали газа и отсоединяем его
5. Убираем систему контактов с датчиков дроссельного узла – РХХ и ДПДЗ
6. Крестовухой выкручиваем патрубки дросселя, это два шланчика по его краям. Один немного толще второго, он содержит антифриз, под него надо поставить тару, чтобы она не пролилась мимо. Потом берем те самые болты М13 и затыкаем открученные патрубки, чтобы не текли.
7. Между этими двумя шланчиками есть третий – он идет от адсорбера – его тоже нужно отсоединить.
8. Теперь дроссельный узел, его крепеж выкручиваем накидным ключом на 13, крепится он к коллектору впуска.
9. Вот и все, вытаскиваем его.

Еще один способ сделать так, чтобы антифриз никуда не делся: начинаем с срединного шланчика, идущего от адсорбера, потом слабим крепление патрубков с антифризом. Не вынимая их, отвинчиваем крепеж узла дроссельной заслонки и вытаскиваем его вместе с патрубками антифриза. И только после этого затыкаем каждый приготовленными заранее болтами.

Вот теперь можно почистить дроссель, заменить его на новый, посмотреть состояние прокладки (для движки объемом на 1,5) или кольца уплотнителя (для движки объемом на 1,6). Вспоминаем про тару с антифризом и доливаем остатки обратно в патрубок.

Главное, когда будете убирать отработавшие свое зап части, делайте это аккуратно. Есть риск повредить поверхность узла (алюминий – материал мягкий, требует нежного обращения).

Перед установкой необходимо почистить все поверхности, которые соприкасаются с прокладкой и коллектором. Помыть узел достаточно просто: нужен прохладный раствор WD-шки. Только не надо промывать ДПДЗ! А так же клапан по управлению воздушным потоком на холостом ходу. Иначе запорете устройства.

ВАЗ 2114 против Крузака

3 Результаты

Изменения ощущаются сразу же. Теперь на низких оборотах из-под капота стал слышен свист, похожий на звуки турбины. По словам владельца авто, в районе 1 000–3 000 об/мин двигатель стал тянуть эффективнее. Но самое интересное кроется в замерах расхода топлива, ведь, по данным разных источников, можно получить уменьшение потребления горючего на 15–25 %.

В течение нескольких тысяч км пробега можно заметить разные показания в разных режимах. Итог – никакого заметного изменения нет, расход снижается максимум на 0,2–0,3 л на 100 км. Но есть у такого тюнинга и злостные противники, которые предлагают к рассмотрению свои доводы.

Большой объем входящего воздуха приводит к слиянию топливовоздушной смеси. При высоких нагрузках это тянет за собой явление детонации – деструктивного явления внутри движка. Перед проведением такого тюнинга рекомендуется досконально изучить тему и принять верное решение. Если нет опыта в тюнинге, лучше обратиться к профессионалам, чтобы не испортить дорогие детали авто или вовсе не привести его в негодность.

Метод увеличения мощности 8 клапанного двигателя «с разрезной шестернёй»

Разрезная, то есть регулируемая шестерня в последнем проекте не использовалась. Устанавливать её лучше на «не втыковые моторы». Метод настройки:

1. Подвижную и неподвижную часть маркируют меткой, такой же как на стандартном шкиве;
2. Монтаж проводят в обычном порядке, выставив коленвал и механизм ГРМ по меткам (как при замене ремня), следует помнить и о верном моменте затяжки ремня;
3. Если в 4-м цилиндре впускной и выпускной клапаны открыты не «по максимуму», проводим регулировку: ослабляем наружные винты, и, удерживая внешнюю часть шестерни, правильно выставляем распредвал. Затягиваем фиксирующие винты.

Разрезная шестерня со снятыми фиксирующими винтами

Регулировка дроссельной заслонки ваз 2110

ПРИМЕЧАНИЕРегулировка привода дроссельной заслонки показана на двигателе ВАЗ 21124 (1,6i). Особенности выполнения регулировки привода дроссельной заслонки на двигателе ВАЗ 2112 (1,5i) указаны в тексте.

РЕКОМЕНДАЦИЯОтрегулировать привод дроссельной заслонки необходимо после замены троса привода, после снятия и установки дроссельного узла, а также после выполнения работ, связанных с демонтажом впускного модуля. Регулировка привода дроссельной заслонки может потребоваться, если двигатель автомобиля может не развивать максимальную мощность из-за неполного открытия дроссельной заслонки.

Для выполнения работы по регулировки потребуется помощник. Последовательность выполнения регулировки 1. Подготавливаем автомобиль к выполнению работы (см. п. 2а Подготовка автомобиля к ТО и ремонту ). 2. Снимаем декоративную накладку двигателя (см. Декоративная накладка двигателя — снятие и установка ). 3. Ослабив затяжку трех хомутов, снимаем шланг подвода воздуха к дроссельной заслонке.

ПРЕДУПРЕЖДЕНИЕПри выполнении регулировки открытой дроссельной заслонки не перетяните трос, так как, при этом возможно повреждение элементов привода.

6. На инжекторном двигателе ВАЗ 2112 (1,5i): Двумя ключами на 13 мм, вращая регулировочные гайки (1 и 2), регулируем натяжение троса (на участке между сектором привода дроссельной заслонки и торцом оболочки допускается небольшое провисание троса).

На инжекторном двигателе ВАЗ 21124 (l,6i): а) Плоскогубцами снимаем стопорную пластину оболочки троса.

полезные советы автомобилисту

Дроссельная заслонка ВАЗ 2110 – замена, регулировка, доработка +Видео | TuningKod

Согласно статистике, одной из основных проблем владельцев ВАЗ 2110 являются частые поломки дроссельной заслонки. Даже при условии бережной эксплуатации авто приходится дорабатывать или полностью менять столь важную его деталь. К счастью, сделать это самому не так сложно, как может показаться на первый взгляд.

1. Доработка дросселя ВАЗ путем смещения вентиляционного контура
2. Промывка дросселя «десятки»
3. Замена заслонки дросселя на ВАЗ 2110
