Замена масляного насоса ваз 2112 16 клапанов
Содержание:
- Проверка износа деталей масляного насоса
- Пошаговая инструкция ремонта и осмотра деталей масляного насоса:
- Разновидности и назначение сальников
- Лучшие электрические масляные насосы
- Инструкция по проверке
- Разборка и ремонт
- Ремонт масляного насоса автомобилей ВАЗ 2108, 2109, 21099
- — Снимаем масляный насос с двигателя автомобиля
- — Визуально осматриваем масляный насос
- — Измеряем величину зазора между плоскостью корпуса и шестернями
- — Измеряем толщину ведущей и ведомой шестерни
- — Проверяем наличие или отсутствие деформации плоскости крышки корпуса масляного насоса
- — Также желательно измерить размер пружины редукционного клапана
- Примечания и дополнения
- Как определить неисправность?
- Конструкция масляного насоса и где располагается
Проверка износа деталей масляного насоса
Инструкция, как правильно поверить и проконтролировать износ деталей:
- Прежде необходимо все детали промыть бензином или керосином, продуть струей сильно сжатого воздуха.
- Осмотреть корпус, крышку, на наличие трещин, сколов. Это может вызвать утечку масла. Если обнаружены большие изъяны на этих деталях необходима полная замена масляного насоса ВАЗ 2107.
Затем выполняется замеры зазоров, которые образовались в устройстве после эксплуатации. Для работы понадобятся плоские щупы.
- Сперва определяется зазор полученный между ведомой шестеренкой и осью, на которой она расположена. Его величина должна быть в пределах 0,017 – 0,057 мм, но не более 0,1 мм.
- Зазор между отверстием в корпусе и валом насоса не должен превышать 0,1 мм, оптимальный 0,016 – 0,055 мм.
- С помощью плоского щупа вымеряется зазор между зубьями соседних шестеренок, он должен равняться 0,15 мм, но не превышать 0,25 мм.
- Затем измеряется величина зазора образовавшегося между наибольшим диаметром шестеренок и корпусом насоса, номинальный его размер 0,15 мм, но не более 0,25 мм.
Измерение зазора между корпусом и шестеренкой масляного насоса
- Далее щупом определяется зазор между торцом линейки, которая ложится на плоскость разъема масляного насоса, и торцом шестерни. Его величина должна быть 0,161 – 0,166 мм, но не более 0,2 мм.
- Ремонт масляного насоса предусматривает проверку редукционного клапана. К заеданиям могут привести отложения и загрязнения на сопрягаемых поверхностях клапана и корпуса. Забоины и заусенцы могут стать причиной уменьшения давления в системе.
- Упругость пружины проверяется путем сравнения ее данных с данными на рисунке.
Данные для проверки упругости пружины
Сборка насоса
- В корпус устанавливается ведущая шестерня с валом.
- Надевается ведомая шестерня на ось, расположенную в корпусе.
- Устанавливается крышка.
- Вставляется с пружиной редукционный клапан.
- К корпусу масляного насоса крепится приемный патрубок.
Так устанавливается на ВАЗ 2107 масляный насос. Замена его хорошо видна на видео. Бывают случаи, когда на автомобиле в системе смазки неисправности не устранены, хотя установлен новый на ВАЗ 2107 масляный насос. Замена, возможно,требуется валику или шестерни привода. Это может быть вызвано вмятинами, выкрашиванием или рисками на деталях. На автомобиле иногда достаточно, чтобы была произведена замена привода масляного насоса ВАЗ 2107.
Замена шестерни привода насоса масляного
Под распределителем зажигания на авто ВАЗ 2107 или заглушкой, в зависимости от типа двигателя, с карбюратором или инжекторного, соответственно, в отверстии блока цилиндров находится шестерня привода. Замена привода масляного насоса на ваз 2107 включает в себя установку новой шестерни:
- Снимается распределитель зажигания.
- С натягом устанавливается в шлицевое отверстие шестеренки привода масляного насоса деревянная палочка с заостренным концом.
- Шестерня удаляется из блока цилиндров.
Извлечение шестерни из блока цилиндров
- Снятые детали устанавливаются в обратной последовательности их снятию.
- Если на автомобиле карбюраторный двигатель и произведена шестерни на ВАЗ 2107 замена, привод масляного насоса требует корректировку угла опережения зажигания на датчике.
Своевременный ремонт любого узла автомобиля ВАЗ 2107 увеличит его срок эксплуатации.
Масляный насос ВАЗ 2107 предназначен для создания давления в каналах смазки двигателя внутреннего сгорания. Благодаря ему масло поступает ко всем движущимся частям двигателя: коленвалу, распредвалу и прочим деталям. При неисправности насоса смазка подшипников скольжения и деталей ДВС прекратится и они быстро выйдут из строя. Поэтому при любых признаках неисправности следует незамедлительно заменить или отремонтировать масляный насос.
Пошаговая инструкция ремонта и осмотра деталей масляного насоса:
1. Для детального осмотра необходимо снять масляный насос.
2. Сначала надо открутить болт (1) и снять датчик положения коленвала (2), который есть лишь у двигателей с механизмом впрыска топлива.
3. Разбирая насос, надо отвернуть шесть болтовых креплений и снять крышку насоса.
4. Воспользовавшись двумя отвёртками, надо приподнять корпус насоса таким образом, чтобы штифты на корпусе смогли выйти из отверстий, расположенных в крышке масляного насоса ВАЗ 2110. Теперь снимите сам корпус, отсоединив его от крышки.
5. Достаём шестерни из крышки: сначала ведущую, а затем ведомую.
6. Теперь нужно отвернуть пробку редукционного клапана. Под этой пробкой должно быть установлено уплотнительное кольцо. Осмотрите кольцо — если оно сильно обжато, то его надо заменить.
7. Отвернув пробку, достаём пружинку редукционного клапана.
8. А теперь вынимаем и сам клапан, аккуратно постукивая корпусом по негрязной деревянной подставке. В случае, когда клапан не выходит, его надо вынуть посредством тонкого заострённого предмета, желательно тоже деревянного, чтобы не повредить поверхности.
9. Теперь надо внимательно осмотреть алюминиевую крышку на предмет видимых следов износа, механических повреждений, глубоких царапин в местах прилегания шестерён. В случае обнаружения крышку необходимо поменять на новую.
11. Размер максимально допустимого диаметра гнезда ведомой шестерни — 75,1 мм, поэтому замеряем диаметр, и если он превышает допустимый, также придётся заменить корпус.
12. Теперь нужно измерить ширину сегмента корпуса в средней части. В случае, когда измеренная величина составляет меньше, чем 3,4 мм, корпус насоса ВАЗ 2110 подлежит замене.
13. Проверяем шестерни. Толщина ведущей не должна быть меньше, чем 7,42 мм. Измеряем: если меньше — шестерню заменяем.
14. То же самое в отношении ведомой. Если толщина меньше, чем 7,35 мм, шестерня подлежит замене.
15. Затем проверяем осевые зазоры шестерён. Надо установить ведущую шестерню обратно в корпус, после чего прикладываем стальную линейку к корпусу и щупом замеряем зазор между шестернёй и линейкой.
16. Точно также замеряем осевой зазор между приставленной линейкой и ведомой шестернёй. Для ведущей и ведомой шестерён величина предельно допустимого осевого зазора составляет, соответственно, 0,12 мм и 0,15 мм. В случаях превышения этих величин шестерни подлежат замене на новые.
17. Посредством расчёта можно получить и более точные величины осевых зазоров. Для этого микрометром измеряется толщина корпуса масляного насоса по наружным поверхностям, а также толщина в зоне гнёзд для ведущей и ведомой шестерён по фрезерованным поверхностям в нескольких местах. Рассчитывается осевой зазор, исходя из разности среднеарифметической величины глубины гнезда и измеренной толщины шестерён.
18. Следующим этапом ремонта осматриваем гнездо редукционного клапана на предмет обнаружения на внутренней поверхности грубых царапин и прочих глубоких механических повреждений. При обнаружении крышка подлежит замене.
19. При обнаружении задиров и глубоких механических царапин на самом редукционном клапане, он также подлежит замене на новый.
20. Погнутую, надломанную/сломанную или треснувшую пружинку редукционного клапана также заменяем. Высота пружинки в свободном её состоянии составляет в норме 44,72 мм; тот же параметр под нагрузкой, равной 4±0,24 кгс, составляет 31,7 мм. При несоответствии пружина подлежит замене.
21. Собираем масляный насос. Устанавливаем ведомую шестерню фасками на зубьях к корпусу.
22. После устанавливаем ведущую шестерню тем же образом — фасками на зубьях к корпусу. Шестерни перед установкой надо смазать моторным маслом.
23. Теперь надо установить крышку на корпус и закрутить крепёжные болты.
24. Перед установкой редукционного клапана в гнездо дном вниз, его надо смазать моторным маслом. Затем нужно установить пружинку и завернуть пробку с алюминиевым уплотнительным кольцом трубки маслоприёмника, также предварительно смазанным.
25. Через трубку маслоприёмника необходимо влить моторное масло в насос.
26. В конце ремонта и полной сборки масляного насоса автомобиля проворачиваем шестерни на несколько оборотов для того, чтобы хорошо смазались рабочие поверхности шестерён.
Разновидности и назначение сальников

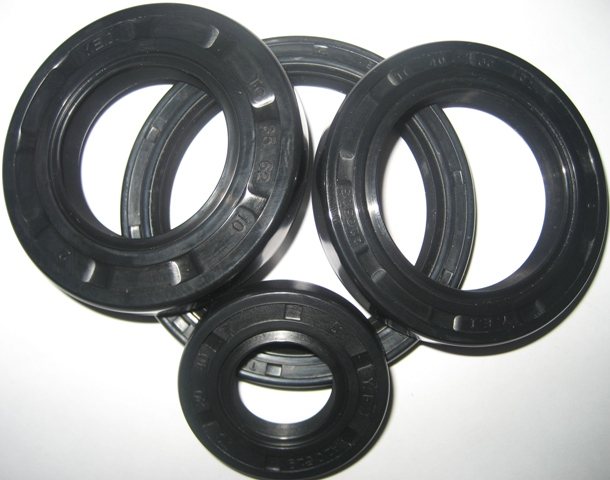

По сути сальник – это уплотнительное кольцо. Для его изготовления используются фторкаучук или силикон, которые выдерживают нагревание и перепад температур, а также устойчивы к негативному воздействию моторного масла.
По месту расположения различают сальники 2-х типов:
- Задний. Более крупный и износостойкий. Если был изготовлен качественно, может прослужить очень долго — особенно при надлежащем уходе за двигателем.
- Передний. Отличается от переднего меньшими размерами и тем, что интенсивнее изнашивается. Прежде чем приступать к его замене, следует точно выяснить, какой из уплотнителей вышел из строя.
Назначение сальников
Мотор оборудован системой смазки, подающей масло во все рабочие механизмы. Особенность коленвала состоит в том, что его корпус выводится наружу, поэтому в местах выхода происходит утечка смазочного материала. Именно в этой точке и устанавливается сальник, диаметр которого полностью соответствует диаметру коленвала.
В автомобилях с задними приводами и продольно установленными двигателями уплотнители расположены в щите коленчатого вала перед опорным подшипником. В моторах, которые не имеют щитов (переднеприводные автомобили с продольно расположенными двигателями и ременными ГРМ) сальники устанавливаются в блоке цилиндров.
Если сальник неисправен, происходит утечка смазочного материала.
Лучшие электрические масляные насосы
QILEJVS DC12V 5L – диафрагменный масляный насос с универсальным применением
Самовсасывающий масляный насос миниатюрного вида. Состоит из пластикового корпуса, мембранного отсека и микроэлектродвигателя. Оснащается 2 заглушками с колпачками и проводами с зажимами. Комплектуется всасывающим и напорным шлангами.
Для фиксации предусмотрены резиновые лапы с 4 отверстиями. Производительность 5 л/мин; давление 8 бар; мощность 0,06 кВт. Устанавливается на плоскую поверхность. Подключается к автомобильному аккумулятору 12 В. При нажатии на переключатель откачивает старое масло из картера ДВС.
Плюсы:
- универсальность использования: масло откачивается из любой движущейся техники с аккумулятором и двигателем внутреннего сгорания;
- возможность транспортирования любого дизельного топлива или аналогичного горючего;
- коррозионная стойкость: используются пластмассовые, резиновые и нержавеющие стальные детали;
- портативность: минимальные размеры (0,17×0,05 м) – прибор можно переносить в кармане;
- удобство пользования: для откачивания субстанции больше не эксплуатируются собственные легкие;
- очень простые управление и обслуживание: достаточно периодических протирания и прочистки;
- оригинальный дизайн, приятный внешний вид: изделие изготовлено в виде игрушечного крокодила;
- оптимальная цена (в зависимости от комплектации она может колебаться от 0,7 до 1,7 тыс. руб.).
Минусы:
- слегка завышена производительность;
- высоковатый уровень шума;
- иногда возникают проблемы с подсоединением шлангов.
БелАК «Гермес» БАК.11401 – шестеренчатый масляный насос с демократичной ценой
Самовсасывающий масляный насос с однофазным электродвигателем и пусковой коробкой. В конструкции: вентилятор, рукоятка, шнур и опорные лапы. Комплектуется 2 фитингами на 25 мм, 3 хомутами, 4 болтами и фильтром грубой очистки.
Производительность от 20 до 60 л/мин; давление 3 бар; мощность 0,55 кВт. Устанавливается возле емкости, подключается к сети 220 В.
Транспортирует трансмиссионное и моторное масло вязкостью SAE 20: поднимает с глубины до 5 м, подает на высоту до 10 м. Запрещается качать воду, спирт, бензин, мазут, отработанный ГСМ.
Плюсы:
- практичность: благодаря 1-фазному исполнению используется фактически в любом электрифицированном помещении;
- стойкость к коррозии: агрегат изготавливается из нержавеющей стали;
- исключается перегрев мотора: принудительное охлаждению обеспечивается вентилятором;
- рабочая температура в оптимальном диапазоне: от –20 до +50 °С;
- мобильность: благодаря небольшим размерам (0,32×0,22×0,22 м) и массе (9,3 кг);
- возможность стационарной установки и жесткой привязки к трубопроводу;
- простая эксплуатация и неложное обслуживание (при условии соблюдении техники эксплуатации);
- в активе изделия престижная награда, дающаяся за успешные конструкционные решения;
- привлекательное соотношение качества, эффективности и цены (6,8-7,3 тыс. руб.).
Минусы:
- запрещается продолжительная работа (более 30 мин): могут оплавиться провода и возникнуть короткое замыкание;
- некоторые экземпляры бывают бракованными – быстро выходят из строя;
- короткий гарантийный срок (6 месяцев).
Piusi Viscomat 70 – шиберный масляный насос с высокой эффективностью
Самовсасывающий масляный насос с асинхронным электродвигателем и клеммной коробкой. Оснащается клапаном bypass, датчиком давления, фильтром, опорными кронштейнами. Пистолет, счетчик, шланги и манометры покупаются отдельно.
Производительность 25 л/мин; давление 6 бар; мощность 0,75/1,15 кВт. Перекачивает техмасло с вязкостью от 50 до 500 сСт. Работает в ручном / автоматическом (непрерывном) режиме. Транспортировать другие субстанции не рекомендуется: существует опасность взрыва, перегрузки, загрязнения, ржавления.
Плюсы:
- прочность, надежность, безопасность, долговечность;
- 2 варианта исполнения: однофазное (70 М ̴ 230 В) и трехфазное (70 Т ̴ 380 В);
- регулируемый обвод – доступно устройство закрытой системы;
- защищенность двигателя от перегрева: благодаря широким ребрам с высокой теплоотдачей;
- большой диапазон рабочих температур: от –20 до +60 °С;
- незначительные габаритные размеры (0,35×0,20×0,28 м) и вес (14,1 кг) – доступна мобильная эксплуатация;
- высокая устойчивость, возможность стационарного использования: благодаря широким лапам (с 4 отверстиями под болты);
- простое обслуживание: раз в месяц проводится проверка и чистка;
- стандартная годичная гарантия.
Минусы:
- при скачках напряжения больше ± 5% электрическая часть может выйти из строя;
- дискомфортный уровень шума (70/75 дБ);
- высокая цена (23,9-27,1 тыс. руб.).
Инструкция по проверке
Итак:
- Сначала проверьте исправность электрической цепи, идущей от датчика к панели приборов. Киньте провод, идущий от датчика к двигателю на массу, лампочка погаснет при исправной цепи.
- Второй причиной может стать фильтр масла. Определяется такая поломка, выкручиванием датчика давления масла. Он должен быть смочен маслом, сухой датчик означает, что забился фильтр, либо заел его клапан.
- Когда замена фильтра не дает эффекта, вскрывайте поддон, и проверяйте сам маслоприемник и состояние его резинового уплотнительного кольца.
- После этих проверок остается одна причина — это поломка самого агрегата.
К сведению:
- На двигателе модели ВАЗ 2110 установлена комбинированная система смазки. На машинах этой модели присутствует шестереночный масляный насос, который располагается в переднем торце блока цилиндров.
- Специальные шестерни, имеющие трохоидальное внутреннее зацепление, уменьшают при вращении механические потери.
- Сам масляный насос, оснащен полно — поточным не разборным фильтром. С перепускным и противодренажным и клапанами. Это устройство обеспечивает хорошую циркуляцию масла, смазку через все узлы ДВС (Двигателя внутреннего сгорания).
- Работает он за счет вращения коленчатого вала. Метод соединения с коленчатым валом происходит напрямую, что характерно для всех автомобилей ВАЗ, имеющих передний привод.
- На полноприводных и классических моделях система дополняется специальными передаточными частями: цепью ГРМ, промежуточным валом, набором шестерней, осуществляющих передачу вращающего момента от коленчатого вала.
- Срок эксплуатации этого насоса от 120 тыс. км, он исправно работает, когда двигатель уже двигатель прошел капитальный ремонт. Однако в процессе эксплуатации не исключены поломки.
Если все же требуется замена, масляный насос ваз 2110 вам лучше выбрать из числа надежных фирм производителей.
Порядок работы
Итак:
- Отсоединяем минусовой провод от клеммы аккумуляторной батареи.
- Сливаем масло с двигателя (через сливную пробку в поддоне картера).
- Вынимаем ремень привода распредвала.
- Теперь снимаем масляный картер.
- На двигателях, имеющих систему впрыска топлива, отсоединяем колодку с проводками от датчика, считающего обороты коленвала.
- При помощи двух отверток, снимаем шкив с коленвала.
Вытаскиваем шкив двумя отвертками
- Если в пазу коленвала шпонка сидит не плотно, достаем ее, чтобы не потерялась.
- Отворачиваем болты, крепящие маслоприемник (болтов три, под болтами находятся плоские шайбы) и снимаем маслоприемник.
- Очищаем от грязи и промываем уайтспиритом сетку маслоприемника. Когда сетка не отмывается либо повреждена, производим замену маслоприемника.
- Заменяем потерявшее упругость либо порванное уплотнительное колечко маслоприемника.
- Откручиваем болты, крепящие масляный насос к блоку цилиндров (их шесть) и снимаем насос вместе с прокладкой. Будьте внимательны – под болтами расположены плоские шайбы.
Откручиваем болты, крепящие насос
- Поворачиваем ведущую шестерню насоса для правильной постановки на коленвал: выступы на шестерне должны совпадать с лысками на коленвалу.
- Прежде чем установить насос на место, смазываем кромку сальника маслом.
- При постановке насоса на место, аккуратно заправляем рабочую кромку его сальника на шейку коленвала при помощи деревянной палочки.
- Только после этого закручиваем болты, крепящие насос.
- Затем устанавливаем все детали назад в обратной последовательности.
- Регулируем натяжку ремня привода распредвала.
Для ваз 2110 замена масляного насоса завершена. Остается заменить масло в двигатель. А так же рекомендуем посмотреть видео по замене масляного насоса.
Разборка и ремонт
Завершив демонтажные работы, вы можете поступить двумя способами:
- Заменить старый насос на новый;
- Отремонтировать старый масляный насос.
Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.
С чего начинается снятие
Чтобы разобрать насос, следуйте инструкции.
Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.
Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин
Не забудьте потом протереть детали насухо.
Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.
Оценка состояния
Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.
Место проверки
Требования
Диаметр посадочного гнезда ведомой шестерни
Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.
Толщина привалочной стенки
В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью
Толщина ведущей шестерни
Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый
Толщина ведомой шестерни
Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену
Осевой зазор ведущей шестерни
Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра
Осевой зазор ведомой шестерни
Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра
Состояние редукционного клапана и гнезда
Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя
Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно
Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.
Ведомая шестерня
Обратная сборка
Завершив ремонт и обратную сборку старого масляного насоса, либо решив полностью его заменить, обратите внимание на несколько важных нюансов обратной сборки
- Перед установкой проверните шестеренку насоса так, чтобы выступы соответствовали лыскам на коленчатом валу.
- Обязательно рабочая кромка сальника смазывается моторным маслом. Так вы сможете легко надеть сальник на шейку коленчатого вала.
- При установке не забудьте подправлять края сальника, используя тонкую деревянную щепку. После этого можно зафиксировать насос и вернуть на свои места все демонтированные на этапе подготовки к ремонту элементы.
- Завершив сборку узла, обязательно отрегулируйте натяжения ремня генератора и ремня распределительного вала.
Заменить и отремонтировать масляный насос достаточно просто, если иметь в распоряжении ремкомплект и необходимые инструменты. Основная объективная сложность заключается только в демонтаже и обратной сборке узла.
Ремонт масляного насоса автомобилей ВАЗ 2108, 2109, 21099
Исходя из того, что вся работа масляного насоса заключается во вращении шестерен в корпусе, с минимальными зазорами, его ремонт на автомобилях ВАЗ 2108, 2109, 21099 сводится к выбраковке стершихся деталей после проведения нескольких контрольных замеров.
Не смотря на то, что этот агрегат имеет долгий срок службы и редко выходит из строя, применение некачественного моторного масла, и немалый пробег двигателей этих давно уже не молодых автомобилей (далеко превышающий 100.000 км — срок беспроблемной службы масляного насоса) приводит к постепенному или резкому (у кого как) его отказу.
Бросаться ремонтировать масляный насос при загорании лампы аварийного давления масла на щитке приборов сразу не стоит. Для начала стоит сменить масляный фильтр, моторное масло, проверить датчик давления масла, прочистить заборник масла в поддоне двигателя автомобиля. Если не помогло, тогда, вперед.
Для ремонта масляного насоса потребуется специнструмент: микрометр (с пределами от 0 до 25 мм), штангенциркуль. А так же металлическая линейка и набор плоских щупов. Если их нет, то масляный насос лучше не ремонтировать, а заменить новым (так как цена специнструмента будет выше цены нового насоса).
— Снимаем масляный насос с двигателя автомобиля
Разбираем и промываем его (соляркой или керосином). Продуваем сжатым воздухом
Особое внимание следует уделить промывке отверстий редукционного клапана так попадание грязи под клапан одна из наиболее распространенных причин отказа масляного насоса
Отверстия редукционного клапана для промывки
— Визуально осматриваем масляный насос
На его деталях (рабочей поверхности корпуса, шестернях) не должно быть следов сильного износа: царапин, трещин, крошения. Редукционный клапан и отверстие под него не должны иметь сильно выраженных продольных рисок.
Рабочая поверхность корпуса масляного насоса 2108 под ведущей и ведомой шестернями не должна иметь глубоких рисок
Далее проверяем насколько стерлись ведомая и ведущая шестерни, и их рабочее место.
— Измеряем величину зазора между плоскостью корпуса и шестернями
Прикладываем линейку ребром к плоскости корпуса насоса и щупом измеряем зазор между линейкой и шестернями. Зазор для ведущей шестерни – 0,12 мм, ведомой – 0,15 мм.
Измерение зазора между шестернями и линейкой
— Измеряем толщину ведущей и ведомой шестерни
Используем микрометр. Толщина ведущей шестерни – 7,45 – 7,47 мм (номинал), предельный размер – 7,42 мм. Толщина ведомой шестерни – 7,45 — 7,47 мм (номинал), предельный размер – 7,35 мм.
Измерение толщины ведущей и ведомой шестерен масляного насоса 2108
Используем штангенциркуль. Диаметр посадочного места ведомой шестерни не должен превышать 75,1 мм. Минимальная толщина разделительной перегородки между ведомой и ведущей шестернями (сегмент) – 3,4 мм.
Замер посадочного отверстия ведомой шестерни и толщины сегмента в корпусе масляного насоса
Проводим дополнительные проверки (необязательные).
— Проверяем наличие или отсутствие деформации плоскости крышки корпуса масляного насоса
Положить её на ровную поверхность и покачать. Зазора быть не должно. Если имеется деформация, можно устранить ее шлифовкой.
Плоскость крышки корпуса масляного насоса 2108 для шлифовки
— Также желательно измерить размер пружины редукционного клапана
Без нагрузки — 44,72 мм и под нагрузкой 4±0,24 кгс — 31,7 мм.
Длина пружины редукционного клапана
Отбракованные детали следует заменить новыми, провести еще раз замеры, смазать все моторным маслом и установить на двигатель. Перед установкой прочистить приемник маслозаборника.
Помимо этого желательно заменить запрессованный в корпус насоса сальник коленчатого вала
Примечания и дополнения
— К более неприятным причинам загорания лампочки аварийного давления масла и снижения давления в системе смазки двигателя можно отнести проворачивание или износ вкладышей на коленчатом валу и износ шеек коленчатого вала (это уже капремонт двигателя).
— Пробка редукционного клапана масляного насоса затянута с большим усилием. Перед отворачиваем тщательно прочищаем ее от грязи и используем для отворачивания качественный гранник с не слизанными гранями.
Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS , в Одноклассниках — Twokarburators OK и в Яндекс Дзен — Twokarburators DZ
Как определить неисправность?
Загорелась «маслёнка» на панели приборов. Это плохой знак!
Обычно первой загорится лампочка на панели приборов, если с давлением что-то не в порядке. Пока она не горит, то давление, скорее всего, в норме. Если с давлением не всё в порядке, то шум двигателя усилится. Также начнут стучать вкладыши. Это будет отчетливо слышно, когда обороты силового агрегата превысят 3 000.
Последствия
Если застучат вкладыши, то тут потребуется разбирать мотор и производить шлифовку коленвала. Но иногда может шлифовка и не потребоваться. Наибольшему поражению подвержены все детали ГБЦ. Мотор будет в таком случае троить. Потом начнёт разрушаться распредвал.
Конструкция масляного насоса и где располагается
В двигателе масляный насос на ваз 2110 является главным элементом, который оказывает давление на смазку двигателя. В движение насос производит коленвал и распредвал. Состоит насос из шестеренок, крепиться к двигателю при помощи болтов, именно они делают крепление надежным. Увидеть его сразу нет возможности, для начала нужно снять некоторые детали, чтобы провести его замену или ремонт.
Конструкция масляного насоса: 1 – корпус насоса; 2 – ведомая шестерня; 3 – ведущая шестерня; 4 – редукционный клапан; 5 – пружина редукционного клапана; 6 – пробка; 7 – уплотнительное кольцо; 8 – передний сальник коленчатого вала; 9 – крышка насоса; 10 – резиновое уплотнительное кольцо; 11 – маслоприемник.
Состав масляного насоса:
- Корпус.
- Ведомая и ведущая шестеренки.
- Редукционный клапан и пружина.
- Сетчатый маслозаборник.
В принципе в конструкции детали нет ничего сложного и лишнего.
Точки крепления крышки масляного насоса при фрезеровании плоскостей: 1 – сальник коленчатого вала; 2 – точки крепления крышки; 3 – пробка редукционного клапана; X, У — плоскости фрезерования.
Для начала открывают капот автомобиля, снимают пластик с двигателя, затем откручивают колесо и демонтируют шкив. После этого снимают все крепления с масляного насоса, и можно удалять с его места расположения.
