Короткая кулиса ваз 2109: изготавливаем самостоятельно

Сообщений 13

1 Тема от valeron89 2009-11-22 21:02:18 (2009-11-22 21:04:14 отредактировано valeron89)

• valeron89
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-11-22
• Сообщений: 6
• Репутация :

Тема: Болтается Кулиса

подскажите пож что может быть, болтается кулиса ваз 21083.

2 Ответ от $L!M 2009-11-22 21:07:43

• $L!M
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-01-09
• Сообщений: 59
• Репутация :

Re: Болтается Кулиса

Что знач болтается? вправо-влево на нейтрали не подпружинена и не становится сама напротив 3й? Пружина в коробке лопнула.

3 Ответ от valeron89 2009-11-22 21:14:29

• valeron89
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-11-22
• Сообщений: 6
• Репутация :

Re: Болтается Кулиса

и на нейтрали, и когда на передачи стоит , тоже болтается.

4 Ответ от zaibatsu 2009-11-22 21:38:24

• zaibatsu
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-03-18
• Сообщений: 162
• Репутация :

Re: Болтается Кулиса

Пластиковые втулки смотри из салона, и кардачник поставь калиновский. Если люфтит с сатиметр в сторону, то это нормально. После смены карданчика на калиновский люфтить будет меньше.

5 Ответ от valeron89 2009-11-22 21:48:17

• valeron89
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-11-22
• Сообщений: 6
• Репутация :

Re: Болтается Кулиса

да какой там сантиметр, просто болтается. не реально.

6 Ответ от serebryakoff84 2009-11-22 23:45:33

• serebryakoff84
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-09-21
• Сообщений: 30
• Репутация :

Re: Болтается Кулиса

а я палец со стопорным кольцом снял и поставил болт. затянут потуже,но что бы смог рычагом двигать и теперь проблем не знаю. на передачах люфт где то сантиметор. передачи втыкаются четко и рычаг не трясется.

7 Ответ от valeron89 2009-11-23 08:21:07

• valeron89
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-11-22
• Сообщений: 6
• Репутация :

Re: Болтается Кулиса

А коробку снимать надо, или из салона можно это все сделать?

8 Ответ от $L!M 2009-11-23 08:26:38

• $L!M
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-01-09
• Сообщений: 59
• Репутация :

Re: Болтается Кулиса

Объясни по-нормальному, а не «болтается нереально», тогда может что-то ответят

Может, хомут на кардане ослаб.

9 Ответ от alexeykamf 2009-11-23 08:39:59

• alexeykamf
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-11-09
• Сообщений: 1,679
• Репутация :

Re: Болтается Кулиса

Может, хомут на кардане ослаб.

Возможные варианты: не затянут хомут карданчик/кулиса, не затянут или не попал в отверстие болтик кардан/шток КПП, ну или сам карданчик убитый.

Короткоходная кулиса на ВАЗ 2114, регулировка своими руками

С течением времени практически везде, где это только возможно, на автомобилях производства компании АвтоВАЗ начинает появляться люфт. Коробка передач исключением не является. Не удивительно, что замена кулисы на ВАЗ 2114 превратилась в обыденную, привычную всем владельцам данной модели процедуру.

Комплект

Определить неисправность достаточно легко:

• Передачи переключаются с проблемами, невнятно;
• Коробка передач расшатана.

Некоторые мастера утверждают, что полностью менять не всегда разумно. Выгоднее с финансовой точки зрения приобрести ремкомплект. Но по факту подобный ремонт не дает желаемого результата, и через время кулису все равно придется менять.

Тюнинг трансмиссии ВАЗ 2109

Классическая трансмиссия всех ВАЗов – механика. Она достаточно надежна, дешевая в обслуживании и хорошо подходит для использования на отечественных дорогах.

Модернизированный автомобиль

Для МКПП существует сразу несколько популярных видов тюнинга. Они появились в качестве банальной необходимости улучшить характеристики авто. Основные комплексы работ предполагают:

• Замена кулисы.
• Переделку из 4-ступенчатой в 5-ступенчатую.
• Установку спортивного ряда.
• Модернизацию педального узла.
• Замену главной пары и дифференциала.

Давайте подробно рассмотрим один из вариантов тюнинга. Замена кулисы на короткоходную – полезный тюнинг, который позволит значительно упростить переключение передач. Все мы знаем, что рычаг «девятки» и большинства других автомобилей ВАЗ абсолютно неудобен. Он имеет огромный люфт, который просто ужасно сказывается на точности переключения передач. Если мужчины с длинными кистями еще справляются с ним без каких-либо критических усилий, то женщинам с этим придется совсем уж туго.

Самый простой выход из ситуации – установка на 2109 короткоходного кардана от Лады Калина. Такой тюнинг вам обойдется примерной в 1500 рублей. Вместе с карданом придется обзавестись пыльником от той же модели, потому что родной с ним не станет.

Необходимые подручные средства для работы – набор ключей, шлицевая отвертка и молоток. Также очень хорошо будет иметь помощника.

Короткоходные кулисы на «девятку»

Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных. Преимущества короткоходной кулисы ВАЗ-2109 перед стандартной:

1. Более легкое переключение скоростей.
2. Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».

1. Необходимо либо покупать, либо самостоятельно делать.
2. Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.

Но можно не приобретать в магазинах кулису на ВАЗ-2109, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.

Если вы являетесь владельцем переднеприводного автомобиля ВАЗ (2108, 2109, 21099, 2110), то наверняка обращали внимание на увеличенный свободный ход рычага переключения передач, который ощущается как расхлябанность ручки КПП и ведет к нечеткому включению при выборе передач. Можно сказать, что это болезнь этих моделей, которая кроется в штатном карданчике кулисы рычага КПП

Устранить этот недостаток и доработать механизм переключения передач самым простейшим способом можно, заменив штатный карданчик кулисы КПП на аналогичную деталь от Лады Калины. Кстати, эту доработку можно выполнить своими руками.

Для этой доработки нам необходим сам карданчик кулисы КПП от ВАЗ 1118 «Калина», приобретаем его в комплекте с пыльником, т.к. штатный пыльник ВАЗ 2109 не подойдет по размеру.

Сравнение шарниров КПП ВАЗ 2109 и Лада Калина

Также нам понадобятся ключи на 10 и на 13, молоток, шлицевая отвертка и помощник, который пригодится на конечном этапе работ при регулировке положения рычага КПП.

Работы будем вести на яме или эстакаде.

Ослабляем хомут на тяге привода переключения передач с помощью ключей на 13, и снимаем шарнир с тяги.

1 — болт-фиксатор (на 10); 2 — болт хомута (на 13); 3 — штатный шарнир выбора передач ВАЗ 2109; 4 — пыльник

Затем снимаем или загибаем угол пыльника, и ключом на 10 откручиваем болт-фиксатор на карданчике и сбиваем его несильными ударами молотка с вала. Отворачивается этот болт очень неохотно, так как посажен на фиксатор резьбы во избежание самопроизвольного откручивания от воздействия вибраций. На этом этапе можно заменить также сальник вала выбора передач, если из-под старого замечены масляные подтеки.

Когда старая деталь демонтирована, можно приступать к установке новой. Предварительно надев пыльник, садим карданчик на шток выбора передач (тот, что идет из коробки). Фиксирующий болт при этом должен при вкручивании попадать в специальное углубление под него на штоке. Затем затягиваем болт и натягиваем пыльник на карданчик. Резьбу болта крайне желательно промазать фиксатором резьбы, чтобы он не открутился от вибрации.

Затем тягу привода переключения КПП надеваем на шток кардана, но хомут пока не затягиваем. Возможно кому-то придется укоротить шток калиновского карданчика примерно на 1,5 см, так как он длиннее, чем у штатного.

Теперь надо отрегулировать положение рычага. Для этого привлекаем помощника, который садится на место водителя и приводит ручку КПП в оптимальное для регулировки положение. Обычно рычаг устанавливается по центру и смещается немного вправо. В таком положении рычага и затягиваем хомут, пока помощник удерживает рычаг в этой позиции.

Теперь осталось проверить правильность работы рычага переключения передач, и если что-то не устраивает, провести регулировку еще раз.

Ощущения от такой доработки в большинстве случаев таковы, как будто коробку подменили: рычаг не болтается, свободный ход минимален. Но еще больше положительные изменения заметны на ходу. Теперь выбор передач происходит более комфортно и четко, почти как в иномарках!

Принцип работы и способ изготовления

Короткоходная кулиса коробки передач ваз 2109 пришла от профессионалов гоночного автомобильного спорта, вы согласитесь, какой это спорт, если времени на переключение передач тратится много. Что же дает такая кулиса:

• Исключительно благодаря ней, переключения для вас становятся гораздо приятнее, а ход рычага значительно сокращается практически в два раза, полученный от установки результат просто невероятный
• Поэтому сообразительные люди подхватили эту «тему» и пустили кулису в «массы»
• Получается, сегодня продается кулиса короткоходная ваз 2109 практически в каждом магазине автомобильных запчастей
• Разумеется, цена, существенно завышена, однако это не препятствие для большинства автомобилистов
• Здесь нет ничего удивительного, ведь кулиса того стоит, я сам, как и многие владельцы машин, готов был приобрести ее, настолько мне понравилась короткая кулиса коробки передач ваз 21093.
• Однако как только я увидел её устройство и понял в чем главный смысл тюнинга, я передумал за неё платить, потому что возможно сделать такую своими руками всего за какие-нибудь пол часа работы
• Что у меня получилось — смотрите сами, Сейчас расскажу в нескольких словах о том, как весь механизм работает, так же смотрите фото

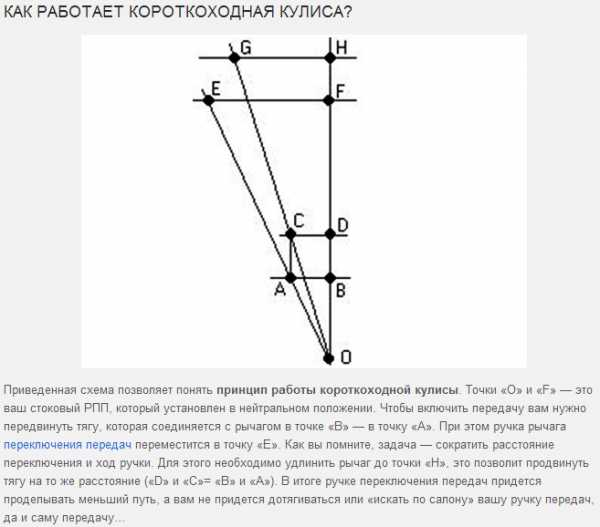

Чертеж перемещения верхней точки рычага обычной и короткой кулисы

Приведенная мной схема позволит вам понять, как работает кулиса короткоходная на ваз 2109:

• Отрезок «О» — «F» — отображает нижнюю и верхнюю точки вашего стандартного рычага, установленного в нейтральное положение
• Для того, чтобы вам включить передачу, необходимо будет передвинуть тягу, соединенную с рычагом (точка «B» — точка их соединения) — в точку «А»
• Ручка рычага, переключающего передачи при этом передвинется в точку «Е»
• Вы ведь понимаете, что задача у нас — сократить «E»-«F» расстояние переключения, которое проходит ручка
• А для этого нам необходимо увеличить длину рычага до точки «H», что позволит нам приподнять тягу на такое же расстояние (отрезок «C»-«D» равен отрезку «A»-«B»)
• Получается, что рычагу, переключающему передачи, придется проходить меньший путь, вам в таком случае не придется тянуться либо «искать по всему салону» нужную передачу, и её рычаг

Короткоходные кулисы на «девятку»

Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных. Преимущества короткоходной кулисы ВАЗ-2109 перед стандартной:

1. Более легкое переключение скоростей.
2. Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».

1. Необходимо либо покупать, либо самостоятельно делать.
2. Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.

Но можно не приобретать в магазинах кулису на ВАЗ-2109, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.

Кулиса является важным компонентом коробки передач ВАЗ 2109. При его выходе из строя или неудовлетворительной работе кулису легко можно поменять, отремонтировать.

Внешний вид устройства

Есть два вида кулис:

Принципиальной разницы между двумя типами агрегатов нет. Плюс короткоходной заключается в том, что она на доли секунды обеспечивает более быстрое переключение передач.

Не верьте тем, кто утверждает, что короткоходка положительно влияет на динамику. Между кулисой и динамикой автомобиля нет никакой связи. Но короткоходка имеет свои плюсы.

Комплект для замены

Работа по установке короткоходной кулисы на LADA Priora проходит в несколько этапов

Снимается декоративный чехол с рычага коробки автомобиля и набалдашник. Причем, набалдашник никак не крепится к рычагу, его просто нужно потянуть, приложив некоторое усилие. Снять тягу рычага коробки ПП с карданного вала, для чего предварительно ослабить хомут, используя ключ на «13». Далее нужно освободить рычаг, предварительно освободив шарик блокировки (блокирует включение задней передачи). Для этого снять стопорное кольцо (снимая ни в коем случае нельзя тянуть вверх за рычаг). Снять стопорное кольцо и рычаг с шариком и пружинкой, вставленные в пластиковый корпус. Рычаг с тягой извлекаются через салон автомобиля. При желании можно отсоединить рычаг от тяги для удобства, но делать это совсем не обязательно. Для того чтобы снять карданчик, в первую очередь стягивается резиновый пыльник, после чего откручивается болт крепления слева на карданчике ключом на «10». Меняем снятый карданчик Priora на карданчик Калины. Карданчик Kalina имеет более длинный шток, который необходимо укоротить с учетом типа устанавливаемой короткоходной кулисы. В отдельных случаях шток карданчика может не заходить полностью, что повлечет смещение рычага коробки передач в сторону ручного тормоза. При укорачивании отпиливается около 1-2 см. Перед установкой нового кардана смазать его изнутри литолом

Болт, имеющий конусообразную форму, вкрутиться легко, важно не перетянуть. Далее (желательно с чей-то помощью) установить тягу Тяга устанавливается также через салон: один держит ее в салоне за резинку, второй в это время ее аккуратно протягивает

Последовательность обратной сборки:— Надеть тягу на шток нового карданчика. Собрать механизм блокировки задней передачи, шарик смазать литолом. Отрегулировать рычаг коробки передач. Затянуть хомут на тяге

Важно: Обратите внимание, что если начать со сборки механизма блокировки задней передачи, потом можно не надеть тягу на шток нового карданчика. Решить эту проблему можно укоротив карданчик Не забудьте надеть резиновый пыльник на карданчик

Отрегулировать механизм блокировки включения/выключения задней передачи

Это связано с тем, что кулиса подгоняется, механизм блокировки может не совпасть с пластиной, за которую он цепляется. Для этого пластина снимается и кропотливо регулируется зацепление. В кронштейне крепления пластины имеется вырез, за который цепляется механизм. Наждачкой или напильником необходимо отрегулировать и доработать зацеп для свободного зацепления. Одеть обратно чехол на коробку переключения передач и набалдашник.

Установка доработанной кулисы

Сняв старый кардан, можно приступать к установке нового. Для этого сначала следует надеть пыльник. Далее на шток выбора передач садим новый кардан и крепим его с помощью фиксирующего болта. Обязательно проследите, чтобы болт попал в специальное углубление на штоке. Также не забудьте на бот намазать фиксатор резьбы, чтобы он не выкрутился от воздействия вибрации.

Следующий этап – надеть тягу привода на шток. Для некоторых моделей шток от Kalina придется укоротить примерно на 1,5 см.

Причины замены

Есть несколько ситуаций, когда владельцу ВАЗ 2109 приходится или хочется влезать в конструкцию КПП и конкретно работать с кулисой:

• Вытекает масло из-за поврежденного сальника кулисы. Его требуется обязательно заменить;
• Вышла из строя старая кулиска;
• Длинноходку хочется поменять на короткоходку в виду ее преимуществ.

Теперь к вопросу о том, когда замена или ремонт кулисы — это вынужденная мера.

1. Существенно увеличился люфт селектора КПП.
2. Передачи переключаются с трудностями, при смене скорости появляются посторонние звуки.
3. Передачи удается переключить, но с большим прикладываемым усилием.
4. Скорости меняются некорректно. Вместо одной включается совсем другая.
5. Все или часть передач вовсе невозможно включить.

Даже если возникший люфт пока незначительный, желательно сразу приступить к ремонту или поменять полностью кулиску.

Замена сальника

Если вы обнаружили, что масло в КПП постепенно исчезает, заподозрить в этом можно именно сальник кулисы. Ничего другого не остается, кроме как поменять элемент.

1. Первым делом купите новый сальник штока переключения скоростей. Стоит он около 70-100 рублей.
2. Слейте масло из коробки, подготовив заранее чистую емкость. Это на тот случай, если будете обратно заливать то же масло. Хотя перед вами отличный повод заодно поменять трансмиссионную смазку.
3. Чтобы масло лучше вытекало, открутите предварительно пробку заливки или извлеките шестерню спидометра. Слив масло, закрутите крышку обратно.
4. Залезаем под автомобиль и отсоединяем крепежи карданчика рычага КПП.
5. Стяните пыльник с карданчика, открутите болты его крепления к штоку переключения скоростей. Проблемный крепеж, с которым придется повозиться.
6. Сняв карданчик, демонтируйте пыльник штока.
7. Извлекаем поврежденный сальник при помощи шила или подходящих подручных инструментов. Тут главное сам шток.
8. На место старого сальника монтируем новый, вдавливаем трубкой соответствующего диаметра.
9. Верните на место пыльник, прокрутите карданчик.
10. Учтите, болт фиксации карданчика к штоку является регулировочным. Потому закручивайте его точно так же, как было до демонтажа. Иначе некоторые скорости могут не включаться.

После проделанной работы не забудьте проверить результат.

Замена карданчика

Практика показывает, что при возникновении проблем с кулисой вовсе не обязательно полностью ее менять.

У ВАЗ 2109 есть своя болезнь, слабое место — это кардачник кулисы. Его замена на аналог от Калины позволит решить проблему, превратить недостаток в достоинство.

Инструкция по замене карданчика следующая.

1. Двумя накидными ключами на 13 открутите хомут, который относится к тяге привода переключателя скоростей.
2. Оттяните отверткой пыльник, двигаясь к коробке. Если хотите, снимите его полностью. Так он точно не помешает в процессе ремонта.
3. Ключом на 10 открутите болт фиксации на кардане.
4. Молотком нанесите несколько аккуратных, не сильных ударов, чтобы сбить кардачик с вала. Пыльник убирайте в сторону, если не сделали это ранее.
5. Меняем старый карданчик на деталь от Калины. Она более надежная, эффективная и долговечная.
6. Для обратной сборки вам потребуется помощь товарища. Не спешите сразу в конце затягивать хомут.
7. Помощник будет из салона выставлять положение рычага КПП в оптимальных точках. Сначала нужно поймать центр, затем отвести рычаг немного вправо, пока вы снизу будете затягивать хомуты.
8. Проверьте, хорошо ли включаются передачи. Если да, то продолжаем сборку узла и проверяем обновленную КПП в условиях реальных дорог.

Опыт владельцев ВАЗ 2109 показывает, что при проблемах с кулисой зачастую суть кроется в неудачном заводском карданчике. Поменяв его на аналог от Калины, вам удастся избавиться от дискомфорта и продолжить уверенно эксплуатировать свой автомобиль. Заменив карданчик, конструкция КПП существенно улучшится.

Регулировка

Поменяв кулису или карданчик, следует обязательно отрегулировать работу узла.

1. Включите заднюю передачу, ослабьте натяжение хомута.
2. Выставьте селектор коробки в положение, в котором он в идеале должен располагаться при включении заднего хода.
3. Затяните хомут обратно.
4. Аналогичная операция выполняется с остальными скоростями.

Бывают ситуации среди владельцев ВАЗ 2109, когда со включением задней передачи возникают сложности. Здесь может помочь регулировка.

• Установите рычаг коробки на первую передачу;
• Ослабьте хомут кулисы;
• Проверните привод кулисы против часовой стрелки;
• Поворачивайте привода, пока селектор не прижмется к пластиковому стопору задней передачи. Это вы ощутите без проблем;
• Уперевшись в стопор, затяните под днищем хомут. Все, регулировка выполнена.

Причины замены

Есть несколько ситуаций, когда вLADA ВАЗ 2109 приходится или хочется влезать в конструкцию КПП и конкретно работать с кулисой:

• Вытекает масло из-за поврежденного сальника кулисы. Его требуется обязательно заменить;
• Вышла из строя старая кулиска;
• Длинноходку хочется поменять на короткоходку в виду ее преимуществ.

Теперь к вопросу о том, когда замена или ремонт кулисы — это вынужденная мера.

• Существенно увеличился люфт селектора КПП.
• Передачи переключаются с трудностями, при смене скорости появляются посторонние звуки.
• Передачи удается переключить, но с большим прикLADA усилием.
• Скорости меняются некорректно. Вместо одной включается совсем другая.
• Все или часть передач вовсе невозможно включить.

Даже если возникший люфт пока незначительный, желательно сразу приступить к ремонту или поменять полностью кулиску.

Замена сальника

Если вы обнаружили, что масло в КПП постепенно исчезает, заподозрить в этом можно именно сальник кулисы. Ничего другого не остается, кроме как поменять элемент.

• Первым делом купите новый сальник штока переключения скоростей. Стоит он около 70-100 рублей.
• Слейте масло из коробки, подготовив заранее чистую емкость. Это на тот случай, если будете обратно заливать то же масло. Хотя перед вами отличный повод заодно поменять трансмиссионную смазку.
• Чтобы масло лучше вытекало, открутите предварительно пробку заливки или извлеките шестерню спидометра. Слив масло, закрутите крышку обратно.
• Залезаем под автомобиль и отсоединяем крепежи карданчика рычага КПП.
• Стяните пыльник с карданчика, открутите болты его крепления к штоку переключения скоростей. Проблемный крепеж, с которым придется повозиться.
• Сняв карданчик, демонтируйте пыльник штока.
• Извлекаем поврежденный сальник при помощи шила или подходящих подручных инструментов. Тут главное сам шток.
• На место старого сальника монтируем новый, вдавливаем трубкой соответствующего диаметра.
• Верните на место пыльник, прокрутите карданчик.
• Учтите, болт фиксации карданчика к штоку является регулировочным. Потому закручивайте его точно так же, как было до демонтажа. Иначе некоторые скорости могут не включаться.

После проделанной работы не забудьте проверить результат.

Замена карданчика

Практика показывает, что при возникновении проблем с кулисой вовсе не обязательно полностью ее менять.

Инструкция по замене карданчика следующая.

Опыт вLADA ВАЗ 2109 показывает, что при проблемах с кулисой зачастую суть кроется в неудачном заводском карданчике. Поменяв его на аналог от Калины, вам удастся избавиться от дискомфорта и продолжить уверенно эксплуатировать свой автомобиль. Заменив карданчик, конструкция КПП существенно улучшится.

Установка короткоходной кулисы на ВАЗ 2109

Кулиса является важным компонентом коробки передач ВАЗ 2109. При его выходе из строя или неудовлетворительной работе кулису легко можно поменять, отремонтировать.

• Короткоходные;
• Длинноходные.

Принципиальной разницы между двумя типами агрегатов нет. Плюс короткоходной заключается в том, что она на доли секунды обеспечивает более быстрое переключение передач.

Не верьте тем, кто утверждает, что короткоходка положительно влияет на динамику. Между кулисой и динамикой автомобиля нет никакой связи. Но короткоходка имеет свои плюсы.

Регулировка

Поменяв кулису или карданчик, следует обязательно отрегулировать работу узла.

• Включите заднюю передачу, ослабьте натяжение хомута.
• Выставьте селектор коробки в положение, в котором он в идеале должен располагаться при включении заднего хода.
• Затяните хомут обратно.
• Аналогичная операция выполняется с остальными скоростями.

Бывают ситуации среди вLADA ВАЗ 2109, когда со включением задней передачи возникают сложности. Здесь может помочь регулировка.

• Установите рычаг коробки на первую передачу;
• Ослабьте хомут кулисы;
• Проверните привод кулисы против часовой стрелки;
• Поворачивайте привода, пока селектор не прижмется к пластиковому стопору задней передачи. Это вы ощутите без проблем;
• Уперевшись в стопор, затяните под днищем хомут. Все, регулировка выполнена.

Как самостоятельно протестировать работу зажигания

Этот довольно простой способ проверки работы системы зажигания может применяться как для автомобилей «девятого» семейства, так и для других легковых транспортных средств, оснащённых карбюраторным двигателем. Однако сразу следует оговориться, что здесь требуется определённый опыт, поскольку проверка производится на слух.

Итак, вначале нужно разогнать автомашину до скорости 50 км/ч и включить четвёртую передачу. Теперь выжмите до упора педаль газа и слушайте работу мотора. Если в этот момент появились тихие детонационные звуки, значит, угол опережения зажигания ВАЗ-2109 установлен верно. О позднем моменте свидетельствует отсутствие звуков при разгоне. В случае же, когда детонационные звуки слишком громкие, следует делать вывод о раннем зажигании. Как в первом, так и во втором случае двигателю вашего автомобиля требуется повторная настройка момента зажигания.

Автоматическая коробка передач на ВАЗ 2109

Первой моделью, послужившей плацдармом для установки АКПП среди автомобилей ВАЗ стала 2115. Сейчас автоматическая коробка изредка встречается на машинах 2109, 2110, 2113, 2114, 2115 и 99. Модели ВАЗ, выпущенные в 00-х, Лада Калина и Лада Гранта стали первыми отечественными легковыми автомобилями с заводской комплектацией, включающей коробку автомат.

Вариант №1

На данный момент у всех желающий установить на «девятку», 2113 или 2114 АКПП есть два варианта. Первый – это поставить контрактную автоматическую коробку от Тойоты Короны. Несомненные плюсы такой модернизации:

• Б/у вариант АКПП легко найти практически на любом авторынке;
• Она имеет умеренную цену;
• Коробке Тойоты Короны при установке не требуется специальная прошивка.

Вариант №2

Естественно, второй вариант установки АКПП – обратиться к официальному дилеру ВАЗ в вашей области. Увидев заинтересованность водителей в таком тюнинге, они также взялись за его осуществление. Особенности:

• Лицензированная коробка передач с гарантией от 1,5 года;
• АКПП полностью японской сборки, производится фирмой Nissan.

Следует сразу отметить, что вариант заказа установки АКПП у официального дилера надежнее, но и цена при этом примерно вдвое выше.

Стоит ли овчинка выделки?

При всех своих преимуществах, по правде говоря, АКПП на 2113, 2114, а тем более на 2109 встречаются очень редко. На таких автомобилях автомат можно считать просто дорогим излишеством. Мало того, что АКПП сама по себе несколько ухудшает характеристики авто, она избавляет от главного преимущества отечественных машин – экономичности. Так вы потеряете не только на покупке, но и расход бензина наверняка станет больше.

С чего начать ваш автотюнинг вы узнаете в нашей статье.

Какая акустика подходит к вашему автомобилю — читайте по http://avtopolza.ru/tyuning/podbiraem-akustiku-v-mashinu/ ссылке.

Как сделать короткоходную кулису на ВАЗ 2109 своими руками

Установкой короткоходной кулисы обычно занимаются любители автомобильного тюнинга, а также владельцы старых ВАЗов, на которых стоит ужасная кулиса, не позволяющая нормально переключать передачи.Среди многочисленных недостатков наших ВАЗов есть и недостаток связанный с переключением передач. Наверное, каждому знакомо это ощущение когда для переключения необходимо проделывать большой путь рукой от панели к ручнику в поисках необходимой вам скорости. Короче говоря, ощущение — будто водишь рычагом в большом ведре с водой и пытаешься найти передачу. Это очень неудобно и те, кто несколько лет поездил на ВАЗе прекрасно меня поймут. В один прекрасный момент мне надоели эти «поиски» и я решил установить себе короткоходную кулису на свой ВАЗ 2109.

Немного истории…

Короткоходная кулиса впервые была использована профессиональными автогонщиками, именно здесь секунды решают все! Чуть промедлил с  переключением и все — победа досталась другому. Преимущества короткоходной кулисы в том, что она сокращает ход рычага вдвое, это позволяет быстрее и четче переключать передачи. И как это обычно бывает, эта идея была подхвачена кем-то из народных «умельцев» и реализована на обычном серийном автомобиле. Со временем производством короткоходных кулис занялись серьезные предприятия, в результате сегодня купить короткоходную кулису на ВАЗ 2109 и другие модели автомобилей можно без особых проблем. Стоимость правде не всегда радует, как правило цена завышена, но это того стоит, лучше раз переплатить, чем мучиться всю жизнь. После того как я увидел короткоходную кулису на ВАЗ 2109, я не нашел существенных отличий и просто понял в чем ее суть, немного покрутив конструкцию в руках я понял, что вполне смогу сделать такую в домашних условиях не переплачивая ни за что. Вышло нормально, но об этом чуть позже…

Для того чтобы вы понимали, что такое короткоходная кулиса и как она работает рекомендую посмотреть следующую схему:

Если вы не хотите покупать готовую короткоходную кулису на ВАЗ 2109 представляю вашему вниманию вариант собственного производства. Для того чтобы изготовить такую короткоходную кулису необходимо иметь:

1. Сварочный аппарат (или знакомого у которого таковой имеется).
2. Болгарку с отрезным кругом (или ножовку по металлу).
3. Два металлических фрагмента, которые будут доточены.
4. «Клиновский» карданчик.
5. Прямые руки и немного серого вещества Шутка!

Как изготовить короткоходную кулису своими руками — инструкция

Так выглядит карданчик от Лада Калина, его мы будем ставить.

В местах указанных на фото нужно сделать рез.

После того как мы отрезали у нас получается следующая картина.

Устанавливаем такие два фрагмента необходимого диаметра и размера.

После чего приступаем к свариванию.

Ну, вот — имеем короткоходную кулису на ВАЗ 2109, которая изготовлена своими руками с минимальными затратами. Осталось отшлифовать покрасить и установить на место. Когда будете ставить не забудьте отрегулировать положение рычага переключения передач.

У меня все, спасибо за внимание и за проявленный интерес к моему сайту autoposobie.ru

Разновидности механизмов

Несмотря на различные модели конструкций, можно выделить всего два вида:

• Длинноходные (стандартные, устанавливаемые ранее на автомобилях модели 2109 и подобных).
• Корткоходные (устанавливались на автомобили «Kalina»).

Конструктивно они очень похожи, только размерами отличаются. Преимущество короткоходных заключается в том, что с их помощью передачи включаются легче и быстрее.

Правда, вокруг кулисы переключения передач сформировалось множество мифов: некоторые утверждают, что значительно повышаются динамические характеристики автомобиля. Это все неверно, между динамикой машины и видом кулисы нет никакой связи. Но все же преимущества перед стандартной у короткоходной имеются.

Кулиса ВАЗ-2109: регулировка, ремонт и замена

Кулиса ВАЗ-2109 – это несложный механизм, с помощью которого происходит переключение передач. Водитель, прикLADA усилие в том или ином направлении, действует посредством кулисы на коробку передач. Тем самым включается нужная скорость. Очень редко, но механизм ломается, и требуется частичная или полная замена. Чаще всего выходит из строя карданчик. Его поменять не составит труда. Но если сломалась сама кулиса, можно задуматься о небольшом тюнинге – сделать короткоходную. Тем самым потребуется меньше усилий, чтобы включить нужную передачу.

Сравнение короткого и длинного хода

Автолюбители характеризуют разницу вариантов как фантастическую. Ремонт решительно улучшает эргономику. Амплитуда движений ручки переключения передач уменьшается в два—три раза, но растёт усилие на её оголовке. Рост вполне приемлем, так как переключение передач происходит в ненагруженном состоянии при выжатом сцеплении и не требует прикладывания серьёзных усилий.

Некоторые специалисты считают, что увеличение плеча приводит к росту усилий на штоках КПП, к дополнительному износу КПП. Статистического подтверждения этой точки зрения пока нет. К сожалению, невозможно заказать короткоходную конфигурацию на заводе. Её установку надо производить самостоятельно на свой страх и риск. АвтоВАЗ не одобряет таких изменений конструкции «девятки».

Самостоятельная модернизация конструкции, связанная с навариванием рычагов, их удлиняет, и высота расположения ручки КПП над тоннелем увеличивается примерно на 5 см. Такая переделка требует проведения сварочных работ и привлечения опытного специалиста, для которого разрезание рычагов при помощи болгарки, наставка трубой и полосой соответствующего сечения, а также сварка рычагов не представляет трудностей.

Наставка изменяет эргономику, но за счёт уменьшения ходов ручки переключения не воспринимается как ухудшение.

Заключение

Естественно, все относительно, при хорошем тюнинге АКПП даже в «девятке» может стать вполне уместной. Но для этого уж точно потребуется гораздо больше работы над авто, чем сходить на рынок за японской коробкой.

Наиболее популярный вариант тюнинга автомобилей ВАЗ предполагающий установку АКПП называется даг стайлинг. Он предполагает обильное применение элементов аэродинамического обвеса, различных украшений (художественные диски, подсветка, оптика) и значительное уменьшение клиренса. С помощью даг стайлинга авто можно превратить в скоростную полуспортивную версию.

Тормозная система ВАЗ 2107 — необходима доработка Основные понятия в тюнинге автомобилей ВАЗ Тюнинг тормозной системы ВАЗ 2114: замена барабана на диск Как затонировать стекла? Расскажем на примере ВАЗ 2109
