Как снять коробку передач на ваз 2109

Машина дергается при старте, невозможно включить передачу

Не всегда причиной неисправности является сама КПП ВАЗ-2109. Ремонт ее может не спасти, если неисправен узел сцепления. А ведь именно эта система взаимодействует с КПП и двигателем. Именно через диск сцепления передается крутящий момент от маховика на вал трансмиссии. Обычно данный узел служит не менее 120 тысяч километров. Но на многих «девятках» установлены одометры старого образца, которые обнуляются на 100 тысячах.

Водителю трудно контролировать, когда была заменена та или иная деталь в сцеплении. Если машина дергается при старте, а коробка включается с трудом, скорее всего, был изношен диск. На нем стираются пластины и вылетают демпферные пружины. Также загибаются лепестки на корзине сцепления. Про подшипники мы уже сказали, что они шумят. Все это в совокупности влияет на поведение авто на дороге.

Шум

Каждая коробка имеет свой предел шумности, который не является симптомом неисправности. В трансмиссии есть шестеренки, что постоянно трутся между собой. И какой бы технологичной ни была конструкция, полностью исключить звук невозможно. Что касается 5 КПП ВАЗ-2109, ее регламент шума составляет 78 Дб. Все, что выше – приравнивается к неисправности. А шуметь коробка может из-за недостаточного уровня масла в коробке. Как известно, трансмиссионное масло имеет большую вязкость, нежели моторное. И оно не разбрызгивается насосом. Это масло находится в картере КПП. Шестерня при вращении сама макается в смазку. Если уровень жидкости ниже допустимого, элемент будут работать «на сухую». Это влечет за собой повышенный износ шестерен, их выработку. В результате даже при возобновлении уровня масла проблема не исчезнет.

Также шумливость возникает из-за повышенных нагрузок на саму коробку. Это происходит после тюнинга мотора (например, установки «злых» распредвалов), который так любят владельцы «девяток». В результате двигатель никогда не опускается до оборотов ниже трех тысяч. Терпят износ и мотор, и коробка.

Шум может пропадать на ходу и появляться лишь при нажатии педали сцепления. В таком случае сама коробка ни при чем – виновато сцепление. Изношен не сам диск, а выжимной подшипник. Его ресурс составляет около 60 тысяч километров. Элемент издает характерные гул и свист, которые со временем усиливаются.

Демонтаж коробки

Если в коробке передач вы смогли услышать непонятный шум, автомобиль стал плохо поддаваться переключению скоростей или вовсе не хочет трогаться с места, вам может потребоваться снимать данный механизм. Ремонт своими руками транспортного средства ВАЗ 2109 можно произвести в любом гараже, имея под рукой все необходимые инструменты. У ВАЗ 2109 довольно сложное снятие коробки передач, поэтому к данной процедуре следует подготовиться заранее.

Коробка находиться достаточно глубоко, поэтому снимать ее в одиночку практически не получится. В данном случае могут потребоваться специальные ломики, помощь других людей и некоторые инструменты, для того чтобы правильно ее отсоединить. В целом, можно обратиться за помощью в сервисный центр, где обслуживание произойдет с применением специальной техники. Но, можно отремонтировать и самостоятельно, достав ее аккуратно, не повредив другие важные детали.

Как снять коробку на ВАЗ 2109

Откручиваем болты крепления и снимаем защиту картера.

Откручиваем болт и отсоединяем провод “массы” от картера сцепления.

Ослабляем затяжку гаек на наконечнике троса привода сцепления.

Снимаем наконечник троса с рычага привода сцепления.

Отсоединяем колодку с проводом от клеммы тягового реле стартера.

Откручиваем гайку крепления и отсоединяем провод от контактного болта тягового реле стартера.

Откручиваем три гайки (третья с другой стороны стартера) крепления и снимаем стартер.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от наконечника шарнира.

Откручиваем гайку крепления и отсоединяем трос от привода спидометра.

Отсоединяем колодку с проводом от выключателя света заднего хода.

Ослабляем затяжку гайки крепления растяжки к рычагу подвески.

Отворачиваем гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разводим левую и правую растяжки в стороны.

Вынимаем шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

Отворачиваем гайку крепления шарового шарнира рулевой тяги.

С помощью съемника выпрессовываем палец шарового шарнира рулевой тяги из поворотного рычага стойки.

Откручиваем два болта и отсоединяем шаровой шарнир рычага подвески от поворотного кулака.

Выдавливаем монтировкой хвостовик одного из внутренних ШРУСов привода передних колес из коробки передач и отводим его в сторону.

Вставляем вместо него технологическую заглушку, например, старый внутренний ШРУС. После этого отсоединяем второй ШРУС.

Отворачиваем три болта крепления и снимаем щиток картера сцепления.

Ослабляем затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

Кладем на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и устанавливаем на них брус для вывешивания двигателя. Брус должен опираться только на фланцы крыльев!

Прицепляем двигатель к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой. (Для удобства фотографирования капот снят).

Отворачиваем две гайки крепления задней опоры силового агрегата к кузову.

Откручиваем гайку и вынимаем болт левой опоры силового агрегата.

Отворачиваем три гайки крепления левой опоры силового агрегата к коробке передач и снимаем опору.

Окончательно откручиваем три болта и гайку (с другой стороны коробки передач).

При снятии коробки передач сначала отводим ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления.

Видео «Снятие КПП»

В этом видео показан поэтапный процесс снятия коробки передач.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Даже если следовать всем инструкциям, которые можно найти в руководстве по эксплуатации и ремонту авто, замена коробки передач ВАЗ 2109 производится непросто. Причина в том, что снятие КПП требует многих поэтапных действий по разборке-сборке систем и узлов автомобиля.

Если вы решите обратиться на СТО, коробку передач снимут буквально за один час, но стоимость вас не порадует (снятие-установка КПП переднеприводных авто в среднем по СТО 1500-2000 р.). Следует также отметить, что автонормы от завода производителя по снятию КПП ВАЗ 2109 составляют 4,2 часа, а своими руками на выполнение этой задачи, скорее всего, понадобится целый день, а то и два.

Что именно шумит и почему?

Давайте попробуем разобраться в данном вопросе. Основными причинами возникновения шума, доносящегося из КПП, являются:

• неправильная эксплуатация коробки, в частности использование контрафактной трансмиссионной жидкости, купленной на «черном» рынке и эксплуатация транспортного средства с нерабочим сцеплением;
• плохое качество комплектующих деталей коробки передач;
• предельный срок эксплуатации МКПП;
• неквалифицированное проведение технических работ по диагностике и ремонту КПП.

Новая механическая коробка переключения скоростей от Ваз 2109

Ремонт коробки передач ваз 2109,2110,2112,2114,2170,1118.

Огромное Вам спасибо за просмотры моих видео

, расскажите друзьям оставляйте коментарии подписывайтесь…

Ремонт коробки скоростей ВАЗ (1 часть). Сделай Сам!

Полный ремонт коробки

скоростей перднеприводнойВАЗ , в домашних условиях. Делаю с машиныВАЗ 2109 . Принцип…

Кроме того, основными неисправностями, в последствии которых может возникнуть шум в КПП, являются:

• внезапно появившееся затруднительное включение скорости: чтобы включить ту или иную передачу, водителю иногда потребуется несколько раз перевести рычаг коробки в нейтральное положение при выжатом сцеплении;
• коробка сама выключает передачу авто во время движения;
• из КПП может вытекать трансмиссионная жидкость.

Также следует отметить, что коробка «Ваз 2109» может шуметь в различных условиях: на нейтральной скорости, во время включения передач либо же просто во время езды на определенной скорости. И каждый из этих шумов может говорить о разных неисправностях коробки.

Кроме того, во время диагностики нужно не забывать, что только один внешний признак может свидетельствовать о нескольких неисправностях в КПП. Поэтому визуально (т.е. по типу гула) вычислить, какой именно компонент коробки вышел из строя фактически невозможно. Определить поломку получится только сняв и разобрав коробку.

Также необходимо добавить, что ремонт КПП и устранение дефектов требуют больших знаний, поэтому в домашних условиях таким лучше не заниматься. КПП является важным агрегатом в структуре любого транспортного средства, поэтому ее ремонт и диагностику лучше доверить квалифицированному специалисту.

Тюнингованный ВАЗ 2109

Зачастую гул агрегата проявляется:

• когда выжимаешь сцепление;
• при включении третьей и четвертой скоростей;
• на нейтральной скорости;
• при езде авто на повышенных оборотах.

С такими проблемами сталкиваются большинство отечественных автовладельцев «ВАЗ 2109». Но если при нажатии сцепления посторонние звуки пропадают, то это может свидетельствовать о нескольких поломках. В частности, из строя может выйти пятая скорость либо передача заднего хода. Кроме того, может быть неисправен подшипник первичного вала или выжимной подшипник.

Как показывает практика, в случае с подшипниками проблема не является критической. Если в вашем авто шум появился, а потом пропал после нескольких сотен или тысяч километров пробега, то, скорее всего, остатки подшипников просто перемололо системой агрегата.

Если ваша «ВАЗ 2109» начала шуметь, то это вовсе не означает, что вышли из строя подшипники или задняя передача. Эти проблемы являются наиболее распространенными, но конкретно определить, что вышло из строя, сможет только качественная диагностика.

Ремонт

Для работы вам потребуется снять КПП с автомобиля. Установите ее вертикально. Производятся ремонтные работы в следующем порядке:

Сначала откручиваются 6 гаек, крепящих заднюю коробочную крышку;
Демонтируется место крепления сцепления, путем выкручивания винта, его крепящего;
Несильно ударяя молотком, страгиваете с места крышку, снимаете ее;
Включаете 3 или 4 передачи;
Откручиваете винт, крепящий синхронизатор на 5 передачу. После включения 5 передачи убеждаетесь, что ни один вал не проворачивается;
Далее стоит расконтрить и открутить гайки первичного и вторичного валов;
Двумя отвертками поддевается синхронизатор на 5 передачу. Демонтируется совместно с вилкой. При снятии синхронизатора, убедитесь, что подпружинные шарики не выскочили из гнезд;
Поддев отверткой ведомую шестеренку 5 передачи, демонтируете ее с вала;
Снимается кольцо на упор подшипника;
Снимается игольчатый подшипник;
Демонтируется ведущая шестеренка 5 передачи;
Откручиваются 4 винта, которыми прикреплены пластины подшипников. Удобнее это делать ударными отвертками;
Снимается кольцо (стопор) подшипника (игольчатый);
Далее снимается кольцо (стопор) подшипника на первичный вал, поддев жалом отвертки, аналогично поступают и на другом валу;Выкручивается пробка с фиксатора, извлекается шарик и пружина. Процедуру повторяют с оставшимися двумя фиксаторами;
Снимают крепление опоры под двигатель;
Выкручивают пробку фиксатора на задний ход, извлечь шарик;
Демонтируют картер сцепления. Откручивают винт и 12 гаек, которые его крепят

Осторожно разделите картер и коробку;
Демонтируйте картер КПП;
Откручивается винт, крепящий вилку первой и второй передач;
Извлеките шток и вилку совместно;
Откручиваем винт, который крепит вилку 3 и 4 передач. Выводят головку штока (расцепите с рычагом переключения). Шток снимается с вилкой;
Шток 5 передачи поворачивается, освобождая его головку от рычага

Демонтируете шток;
Демонтируется вилка, включающая задний ход;
Снимается шестеренка заднего хода. Делают это совместно с осью;
Извлеките оба вала. Обязательно нужно их слегка покачать.

Шток снимается с вилкой;
Шток 5 передачи поворачивается, освобождая его головку от рычага. Демонтируете шток;
Демонтируется вилка, включающая задний ход;
Снимается шестеренка заднего хода. Делают это совместно с осью;
Извлеките оба вала. Обязательно нужно их слегка покачать.

• Вытаскивается ведомая шестеренка главной передачи (дифференциал совместно);
• Выкручиваются 3 винта крепления от механизма, переключающего передачи. После можно его демонтировать;
• Снимается уплотнитель, если снимете ее аккуратно и не повредите, то сможете поставить на место при сборке;
• Выпрессовываем подшипник впереди вторичного вала. Для этого возможно применять специальную выколотку, или трубку подходящего диаметра;
• Если нужна смена подшипника первичного вала, то требуется снять сальник;
• Демонтируйте подшипники только в случаях замены. При смене подшипника на первичном валу, дополнительно придется купить и новый сальник;
• Подшипник выпрессовывается внутрь картера;
• Извлекаем магнит, находящийся в картере;
• Откручиваем гайку, крепящую спидометр, поддеваем его жалом отвертки, снимаем с коробки;
• Выкрутите из КПП включатель фонарей заднего хода;
• Снимается чехол шарнира, переключающего рычаг на передачи. Для этого нужно его сдвинуть относительно фланца, и аккуратно снять;
• Демонтируется винт, крепящий шарнир, после чего можно снять его со штока;
• Откручиваем винт крепления рычага к штоку переключения передач. Извлеките шток с рычагом из картера;
• Осмотрите шток, если имеют место течи масла, то следует сменить сальник;
• Внимательно разглядите картеры, не допускаются никакие повреждения. На всех привалочных плоскостях должны отсутствовать вмятины и прочие изъяны. Когда повреждения невелики, стоит обработать их наждачкой. В остальных случаях деталь заменяют. Сборка производится в обратном порядке. При сборке проверяйте состояние всех деталей, при необходимости их следует заменить. Все трущиеся поверхности смазывают маслом. Под прокладки обязательно наносите герметик, это позволит избежать проблем с утечкой трансмиссионной жидкости.

Дополнительно. Описанный здесь процесс ремонта 5КПП, можно применить и для четырехступенчатого агрегата. Но, если у вас на повестке стоит ремонт кпп ВАЗ 2109 и 21099 своими руками, имеющей 4 передачи, придется запастись старым ведомым диском, к которому приваривается стальная труба. Это позволит свободно заклинить валы, и проделать все необходимые работы. Это единственное отличие в ремонте такой КПП.

Замена коробки

Замена коробки на ваз 2109 выполняется в два этапа это – снятие старой коробки и установка на ее место новой, начнем по порядку, со снятия:

• Сначала снимаем брызговик, затем защиту картера (если она имеется)
• Сливаем масло с коробки (если оно там есть, лучше перестраховаться)
• Срываем гайки приводов и колес
• Когда снятие выполняется на яме, тогда необходимо приподнять домкратом и вывесить на «козелках» (либо больших деревянных чурках) переднюю часть машины
• Нужно непременно отключить (снять) клеммы аккумулятора
• Далее снимаем трос сцепления
• И отключаем трос спидометра
• Затем, на поднятой машине, откручиваем ее шаровые опоры (рекомендуем откручивать два болта, крепящих шаровую к «кулаку» на фото болты отмечены стрелками)

Выкручиваем болты, которыми шаровая прикреплена к кулаку

Затем срываем и снимаем с машины левую продольную растяжку

Срываем и вынимаем продольную растяжку, ее крепления обозначены красным цветом

Теперь зовите помощника, чтобы выдернуть оба привода из коробки, помощник пусть внутреннюю гранату натягивает с помощью плоской монтировки (чтобы не возиться со снятием привода), а вы резко дергаете за колесо, чтобы вытащить привод из коробки

Помощник выдавливает гранату плоской монтировкой

Полезный совет: после того, как вы сняли один привод, чтобы избежать поворота либо рассыпания дифференциала, нам необходимо вставить на его место в коробку специальный чопик, стопор либо старую гранату

• Откручиваем центральные гайки обоих приводов и снимаем их
• Далее снимаем стартер

Откручиваем крепящие болты стартера

Отключаем массовый провод Снимаем разъем с датчика включения заднего хода От коробки откручиваем снизу защитный кожух маховика Отсоединяем кулису рычага переключения передач (важно не забыть предварительно, наметить ее положение)

Откручиваем и стаскиваем кулису, наметив непременно ее положение

Затем надо поочередно открутить все четыре точки, в которых крепится к двигателю коробка передач Важно обязательно зафиксировать двигатель, либо подпереть его гидравлическим домкратом снизу, либо вывесив через доску, которая опирается на стаканы лонжерона, чтобы на ваз 2109 снять коробку Придерживая коробку, откручиваем и снимаем все опоры (и «подушки») крепления КПП своими руками Затем с помощником вдвоем, слегка пошатывая, отводим коробку от двигателя в сторону, необходимо около 10-ти сантиметров, чтобы первичный вал освободился и вышел из диска сцепления и корзины Выполняя снятие надо быть очень осторожными, чтобы не повредить лепестки корзины сцепления первичным валом На ваз 2109 снятие коробки передач завершено

Снятие коробки занятие трудоемкое, поэтому чтобы избежать повторного снятия через пару дней, заодно:

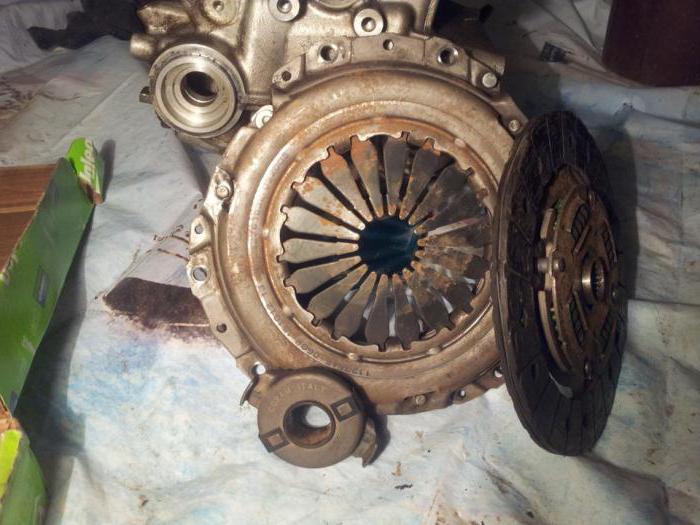

• Необходимо проверить исправность всех узлов и частей (таких как диск сцепления, выжимной подшипник, корзина, и так далее)
• Так же проверить центровку всего комплекта сцепления, и смазать шлицевые соединения первичного вала, а так же фланца выжимного подшипника

Теперь вопрос на ваз 2109 как снять коробку закрыт.

Ставим на место новую коробку

Замена коробки передач на ваз 21093 на новую, после снятия старой. При этом точно обойтись без помощи напарника и выполнения таких действий:

• Мотор, зафиксированный домкратом либо растяжкой, приспускаем на 10-15градусов
• Поднимаем и вставляем новую коробку до упора (при этом не допускается стягивание коробки с двигателем болтами, вам необходимо вручную плотно посадить коробку впритирку к двигателю)
• Затягиваем четыре точки крепления
• Затем устанавливаем опоры (подушки) КПП
• Надеваем и регулируем длину троса сцепления (при этом педаль сцепления, располагается на 1сантиметр выше, чем тормозная педаль)
• Устанавливаем и подключаем стартер и датчик включения задней скорости
• Ставим на место защиту маховика, потом трос спидометра и за ним массовый провод
• Подключаем и регулируем механизмы переключения передач (ставим по отметке рычаг выбора передач или по «нейтрали», ориентируясь на первую скорость)
• Собираем ходовую часть (вставляем приводы, прикручиваем шаровые опоры, устанавливаем растяжки)
• Опускаем машину на колеса, затягиваем центральные гайки приводов (с усилием в 23 -25 килограмма на метр, примерная длинна рычага около1-1.5метра)
• Заливаем масло до уровня, (если не сливали, тогда свежее)

Наша инструкция по замене окончена, процедура доступна и выполнима без обращения на СТО, непонятные вопросы по поводу замены прояснит видео.

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

1. Зачистите и тщательно отмойте все наружные поверхности коробки передач.
2. Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
3. Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
4. Извлеките старую уплотнительную прокладку. Она пойдет под замену.
5. Включите любую из двух передач — 3 или 4.
6. Открутите болт, который удерживает 5 передачу, после чего включите ее.
7. Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
8. Открутите гайку на вторичном валу, а затем и на первичном.
9. Снимите синхронизатор 5 скорости вместе с вилкой.
10. Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
11. Снимите кольцо блокировки синхронизатора 5 скорости.
12. Извлеките ведомую шестерню 5 скорости со вторичного вала.
13. Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
14. Снимите сам игольчатый подшипник с шестерни 5 скорости.
15. Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
16. Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

Ювелирная работа

1. Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
2. Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
3. Снимите заднюю опору двигателя.
4. Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
5. Демонтируйте крепежные болты картера сцепления и картера коробки.
6. Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
7. Снимите картер коробки передач.
8. Открутите болт крепления вилки переключения 1 и 2 скоростей.
9. Снимите вилку и шток.
10. Открутите болт крепления вилки 3 и 4 скоростей.
11. Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом

Разобранная КПП

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109

Попутно обращаем внимание на следующие моменты:

• Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
• Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
• Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
• Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
• Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
• Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
• Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

https://youtube.com/watch?v=cgCFhYP17

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

 Загрузка …
