Коробка передач «нивы»: устройство, установка и снятие

Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva

Автомобиль с честным полным приводом за небольшие деньги — большая редкость на современном рынке. Именно поэтому Шевроле Нива пользуется стабильным спросом как новая, так и с пробегом. Простая и надёжная система полного привода этого автомобиля не доставляет особых сложностей в ремонте и обслуживании, а для устранения любых неисправностей достаточно знать архитектуру, устройство и принцип действия основных узлов трансмиссии.

Как правильно нужно снимать нашу КПП вы сможете просмотреть в этом видео.

Стандартная комплектация Нивы Шевроле предусматривает наличие защиты в виде изогнутой стальной пластины. Эта деталь предупреждает повреждения картера двигателя и самых ответственных элементов трансмиссии. Под ней находится брызговик, который препятствует попаданию дорожной грязи в моторный отсек.

Однако защита препятствует обслуживанию КПП и редуктора переднего моста. Поэтому, для замены масла или ремонта ключевых элементов трансмиссии пластину нужно демонтировать. Для этого понадобятся торцовые ключи на 8 и 10.

Снятие защиты и брызговика не составляет труда:

• Открутить четыре болта крепления.
• Снять защиту двигателя и трансмиссии.
• Открутить пять самонарезающих винтов крепления.
• Демонтировать брызговик.

1. И так, первым делом мы с вами отключаем отрицательную клемму с аккумуляторной батареи.
2. Далее нам нужно будет разобрать центральную консоль. Подробно объяснять я не буду как это делается, если вы не сможете этого сделать самостоятельно, то дальше лучше вам не продолжать работу, а обратится в специализированные сервисы.
3. Убираем ее и приводим вот к такому виду:
4. Откручиваем выхлопную трубу от коллектора и отсоединяем верхний кислородный датчик.
5. После, того как мы это сделали, поднимаем машину на подъемнике, для того, чтобы нам было удобнее работать. Если такой возможности нет, то можно работать и с ямы.
6. Далее сливаем трансмиссионное масло с коробки передач и с раздаточной коробки, а так-же с заднего и с переднего редуктора.
7. Вот мы видим нашу раздаточную коробку, она вся в масле.
8. Фотография коробки передач, тоже вся в масле.
9. Далее идет очень важный момент: сливные пробки все намагниченные и после того как мы их выкрутили внимательно осматриваем их на наличие посторонних частиц.
10. В нашем случае есть металлические частицы на пробке раздатки, и на пробке заднего редуктора. Это значит, что там, что развалилось и мы продолжаем дальше разбирать автомобиль.
11. Далее, нужно разобрать следующие детали: задний кардан, передний кардан, на промежуточном кардане откручиваем резиновые муфты.
12. Теперь снимаем датчики с коробки передач и с раздаточной коробки.
13. Отсоединяем кронштейн идущий с коробки передач на выхлопную трубу и верхний передний щиток идущий над выхлопной трубой.
14. Подставляем трансмиссионный домкрат под раздатку, откручиваем опоры с одной и с другой стороны.
15. Откручиваем этот болт на подушке двигателя.
16. Опускаем раздаточную коробку, и теперь мы легко сможем снять промежуточный кардан.
17. Отключаем две клеммы, от раздатки. И спокойно ее отпускаем.
18. Теперь мы можем снять промежуточный вал с коробки передач. Снимаем с него уплотнительное кольцо.
19. Далее снимаем рабочий цилиндр сцепления, стартер и отодвигаем его в сторону.
20. Теперь откручиваем два болта со стороны кожуха.
21. Затем с левой стороны два болта, один находится за лапкой второй с правой стороны.
22. Далее нам нужно открутить задний кронштейн держащий коробку передач.
23. Теперь опускаем коробку передач и снимаем ее.
24. Рекомендуется сразу проверить диск сцепления вместе с корзиной.

А еще интересно: Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?

Перед тем как разбирать коробку передач, раздаточную коробку, либо какие другие узлы и детали, желательно тщательно их отмыть. Чем лучше вы их отмоете, тем легче будет работать с ними.

Устройство и принцип действия раздатки Нива 2121

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

• Корпус Корпус дифференциала Валы Муфты Сальники Сателлиты Шестерни Фланцы Рычаги

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

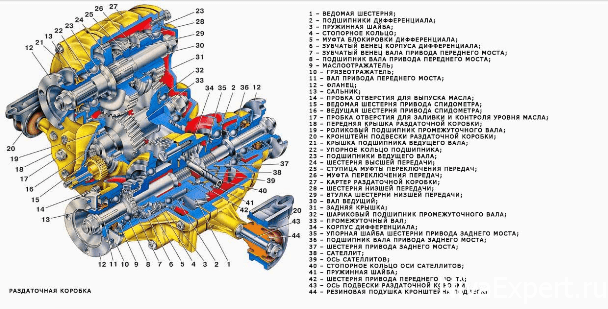

Раздаточная коробка

1. ведомая шестерня;
2. подшипники дифференциала;
3. пружинная шайба;
4. стопорное кольцо;
5. муфта блокировки дифференциала;
6. зубчатый венец корпуса дифференциала;
7. зубчатый венец вала привода переднего моста;
8. подшипник вала привода переднего моста;
9. маслоотражатель;
10. грязеотражатель;
11. вал привода переднего моста;
12. фланец;
13. сальник;
14. пробка отверстия для выпуска масла;
15. ведомая шестерня привода спидометра;
16. ведущая шестерня привода спидометра;
17. пробка отверстия для заливки и контроля уровня масла;
18. передняя крышка раздаточной коробки;
19. роликовый подшипник промежуточного вала;
20. кронштейн подвески раздаточной коробки;
21. крышка подшипника ведущего вала;
22. упорное кольцо подшипника
23. подшипники ведущего вала;
24. шестерня высшей передачи;
25. ступица муфты переключения передач;
26. муфта переключения передач;
27. картер раздаточной коробки;
28. шестерня низшей передачи;
29. втулка шестерни низшей передачи;
30. вал ведущий;
31. задняя крышка;
32. шариковый подшипник промежуточного вала;
33. промежуточный вал;
34. корпус дифференциала;
35. упорная шайба шестерни привода заднего моста;
36. подшипник вала привода заднего моста;
37. шестерня привода заднего моста;
38. сателлит;
39. ось сателлитов;
40. стопорное кольцо оси сателлитов;
41. пружинная шайба;
42. шестерня привода переднего моста;
43. ось подвески раздаточной коробки

1. вилка муфты блокировки дифференциала;
2. муфта блокировки дифференциала;
3. стопорный болт вилки;
4. защитный чехол штока;
5. пружина рычага;
6. шток вилки блокировки дифференциала;
7. крышка картера привода переднего моста;
8. стопорная шайба;
9. втулка оси рычага;
10. ось рычага;
11. рычаг блокировки дифференциала;
12. шток вилки переключения передач;
13. вилка рычага управления
14. рычаг управления;
15. тяга рычага блокировки дифференциала;
16. муфта переключения передач;
17. вилка муфты переключения передач;
18. дистанционная втулка;
19. шарик фиксатора;
20. втулка пружины фиксатора;
21. пружина фиксатора;
22. выключатель контрольной лампы блокировки дифференциала;
23. ось вилки рычага управления;
24. болт крепления вилки

Определение причин вибрации раздаточной коробки

Испытание 1

Установите рычаги раздаточной коробки и коробки передач в нейтральное положение и заведите двигатель. Установите частоту вращения коленчатого вала двигателя, равной скорости движения автомобиля, при которой наступала вибрация. Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.

Испытание 2

• Если при испытании 1 вибрация не обнаружена, то установите рычаг раздаточной коробки в нейтральное положение, заведите двигатель, включите в коробке передач прямую передачу и установите частоту вращения коленчатого вала двигателя, соответствующей скорости движения автомобиля, при которой наступала вибрация раздаточной коробки.
• Если на стоящем автомобиле, при такой частоте вращения коленчатого вала, вибрация наблюдается, то ее причиной является неисправность промежуточного карданного вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в шарнире равных угловых скоростей).

Испытание 3

Если при испытаниях 1 и 2 вибрация не обнаружена, переходите к следующему испытанию. Разгоните автомобиль до скорости, при которой наступает вибрация, и установите рычаги раздаточной коробки и коробки передач в нейтральное положение. Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов (дисбаланс, заедание карданных шарниров) или дисбаланс межосевого дифференциала.

Снятие и установка раздаточной коробки

1. Установите автомобиль на подъемник. Опустите рычаг стояночного тормоза, установите рычаги переключения передач раздаточной коробки и коробки передач в нейтральное положение.

2. Отсоедините провода от аккумуляторной батареи. Снимите передний коврик пола, отверните рукоятки с рычагов раздаточной коробки и коробки передач и снимите наружные чехлы.

3. Отверните винты крепления и снимите крышку люка рычага управления раздаточной коробкой. После чего снимите внутренний уплотнительный чехол.

4. Нажмите на стержень 7 (см. рисунок ниже) рычага управления 4 и отверткой или каким-либо другим заостренным инструментом извлеките запорную втулку 12 из канавки на стержне рычага. Снимите стержень.

1. ось вилки рычага управления;
2. втулка;
3. втулка дистанционная;
4. рычаг управления;
5. шайба;
6. гайка оси вилки;
7. стержень рычага управления;
8. рукоятка;
9. упорная подушка;
10. упругая втулка;
11. дистанционная втулка;
12. запорная втулка;
13. вилка рычага управления;
14. гайка крепления кронштейна;
15. шайба;
16. кронштейн рычага управления;
17. упорная шайба;
18. шайба;
19. гайка вилки рычага управления

Устройство и принцип работы

Срок службы деталей привода зависит от соблюдения регламента технического обслуживания. В руководстве по эксплуатации указано, что пробег до ремонта трансмиссии составляет 200 тысяч километров. На практике это не касается лишь ШРУСов, которые часто приходится менять и при меньшем пробеге. Что касается КПП и раздатки, то они , по отзывам владельцев, без проблем выдерживают положенные 200 тысяч километров.

Картер коробки (3). Все механизмы смазываются трансмиссионной смазкой, поэтому они расположены в герметичном картере, куда залита эта смазка.

Сальник первичного (4) и сальник вторичного вала (5). Он препятствует протечке смазки в месте входа вала в картер.

Промежуточный вал (6) конструктивно изготовлен так, что он пребывает в постоянном зацеплении с первичным валом. На промежуточном вале расположены шестерни передач.

Вторичный вал (2). Является ведомым валом. На нем также имеются шестерни передач, способные перемещаться вдоль оси вала.

Механизм выбора передач — это узел, приводящий шестерню передачи в движение вдоль вторичного вала.

Инструкция по проведению снятия коробки передач требует предварительной подготовки инструментов.

Для ремонта потребуются:

• гаечные ключи для болтов размерами 17, 13, 12, 10;
• шестигранники в наборе от 12;
• шлицевая и крестовая отвертки;
• пассатижи.

Предварительно подготавливают емкость, в которую будут собирать отработанное масло. Нужно найти подставку или подвес для поддержки коробки передач. Для снятия детали рекомендуется использовать специальный подъемник или поставить транспортное средство на смотровую яму.

Для устранения риска короткого замыкания при демонтаже детали рекомендуется предварительное отключение аккумуляторной батареи. Подготовительные работы требуют установки автомобиля на стояночный тормоз. При использовании смотровой ямы для проведения работ требуется заблокировать колеса башмаками.

Блокирование дифференциалов

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса

Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным. Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Слабые места подвески

Как и у любых автомобилей, у отечественного внедорожника есть слабые места, на которые нужно обращать внимание. В основном распространены неисправности передней подвески Нива Шевроле:

1. Подшипники передней ступицы унаследованы от «классики», это настоящая болезнь отечественного внедорожника. Но для предотвращения проблем достаточно проверять зазор через каждые 5000 км и при необходимости подтягивать контргайку.
2. Шаровые опоры по мануалу ходят от 20 до 40 тыс. км, но при суровой эксплуатации могут начать люфтить раньше. Если вовремя не заметить неисправность, предстоит замена на дороге или вызов эвакуатора.
3. Сайлентблоки. Обнаружить их износ можно по люфту в верхнем или нижнем рычаге, но это уж крайняя стадия. Лучше проводить замену после появления трещин на резиновых вкладышах.
4. Амортизаторы при постоянной езде по бездорожью на средних и высоких скоростях могут потечь. Игнорирование замены грозит аварией, поскольку автомобиль теряет устойчивость на неровной дороге.

В задней подвеске нужно обращать внимание на резинки реактивных тяг, которые со временем изнашиваются. В результате штанги начинают люфтить и издавать на кочках характерный «металлический» звон

Иногда начинают течь амортизаторы, из-за чего автомобиль начинает раскачиваться на неровной дороге. В обоих случаях вопрос решается заменой деталей.

Читать новости о новой Ниве

• Схема электрооборудования Lada 4×4 (ВАЗ 21213, 21214) » Лада.Онлайн || Ваз нива 2131 рулевое
• Схема электрооборудования Lada 4×4 (ВАЗ 21213, 21214) » Лада.Онлайн
• Главная> Популярный> Авто- и мототовары >»светодиодные фары нива»3,813 найденные продукты
• ЭЛЕКТРОСХЕМА ВАЗ 21213 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
• Схема и распиновка щитка приборов Нивы 4х4 (ВАЗ 2121, 2131) » Лада.Онлайн
• Описание знаков и символов на панели приборов Нивы, ремонт панели, схема комбинации
• Как собрать ДВС на Шевроле Нива
• Как подключить датчик скорости на ниве

А еще интересно: Лифт Нивы 2121 своими руками: чертежи, размеры || Нива лифт подвески проставки

Предназначение

Осевой подшипник находится на тыльной стороне коленвала и служит для обеспечения центровки и поддержки первичного вала КПП. Основная нагрузка при вращении коленвала идет на коренные и шатунные вкладыши. Поскольку различные осевые усилия действуют на рассматриваемый элемент довольно слабо, выходит он из строя вследствие конструктивного дефекта либо на больших пробегах из-за естественного износа. Осевой подшипник коленвала представляет собой обычный подшипник качения или скольжения. Стоит указать, что на многих авто рассматриваемый конструктивный узел не предусмотрен как таковой, а задача центровки и обеспечения равномерности вращения первичного вала КПП возлагается на подшипники, расположенные в коробке передач.

Признаки неисправности

Замена опорного подшипника первичного вала КПП – довольно сложный технологический процесс. Суть даже не столько в снятии старой детали и установке нового изделия, сколько в необходимости демонтажа множества агрегатов для получения доступа к области ремонта

Именно поэтому важно правильно диагностировать неисправность, чтобы не проделать ремонт понапрасну. К основным признакам, выдающим поломку, относятся:

• шорох или шелест при работе двигателя. Симптом можно с легкостью спутать с износом выжимного. Разница в том, что посторонний шум от изношенного выжимной при нажатии на педаль сцепления и касании лепестков диафрагменной пружины сразу же затухает, тогда как опорный подшипник первичного вала КПП будет еще некоторое время вращаться по инерции, издавая характерные звуки;
• затрудненное перемещение рычага КПП. Поскольку разбитый подшипник коленчатого вала не выполняет свои функции, появляется небольшое биение при вращении первичного вала КПП. Эффект затрудненного переключения может также возникнуть из-за подклинивания, вследствие чего при нажатии на педаль сцепления не происходит полноценного размыкания ведомого диска с маховиком. При этом во время стоянки с заглушенным ДВС могут плохо включаться передачи, так как подшипник коленвала будет «тормозить» первичный вал, не давая косозубым шестерням немного провернуться и войти в зацепление.

Можно ли так ездить?

Часто замену осевого подшипника коленвала совмещают, к примеру, с заменой выжимного или комплекта сцепления. Довольно неприятно лишь из-за такой детали становиться на трудоемкий и сложный ремонт. Если шорох только начался, то еще несколько тысяч километров зачастую можно преодолеть без проблем. Но и затягивать с заменой не стоит, так как заклинивание приведет к повреждению посадочного места на первичном валу КПП. Впоследствии новая запчасть уже не сможет выполнять свою прямую функцию. Поэтому до полного разрушения доводить не стоит. К тому же некоторые методы выпрессовки с помощью подручных средств предполагают целостность обойм и тел качения.

Как работает полный привод на Lada 4×4 и Chevrolet Niva

Полный привод на Ниве постоянный. В обычных дорожных условиях автомобиль передвигается с разблокированным дифференциалом. Блокировку дифференциала нужно включить при движении по труднопроходимой местности, снегу, льду, грязи, при высокой вероятности пробуксовки колес. Если буксует по одному колесу на передней и задней оси, блокировка дифференциала не решит проблему, вращаться будут только вывешенные колеса.

Управление передним и задним мостами осуществляется с помощью раздаточной коробки. Передний рычаг отвечает за включение блокировки дифференциала. Передвигая заднюю ручку вперед-назад, можно включить пониженную или повышенную передачу. Эти элементы управления подчеркивают, что Lada4×4 и Chevrolet Niva — это полноценные внедорожники, а не просто автомобили с полным приводом.

Раздаточная коробка не имеет синхронизаторов. При переключении шестерни встают зубцами друг к другу, для включения передачи автомобиль нужно подать немного назад либо вперед.

Дифференциалы передней и задней оси у Нивы являются неблокируемыми и перераспределяют вращательное движение в автоматическом режиме. Водитель может заблокировать только межосевой дифференциал.

При блокировании межосевого дифференциала на переднюю и заднюю ось передается одинаковая угловая скорость. Это повышает проходимость автомобиля.

Блокировать межосевой дифференциал нужно при приближении к сложному участку дороги, до того, как автомобиль начал буксовать. Грязь, песок, снег, лед — это поверхности, на которых риск пробуксовки велик, лучше подготовиться к преодолению таких препятствий заранее. При заблокированном дифференциале на задней и передней оси будет вращаться хотя бы по одному колесу. Но стоит знать, что при диагональном либо одностороннем вывешивании колес задней и передней оси блокировка дифференциала не решит проблему — автомобиль не сможет продолжить движение.

Не стоит блокировать дифференциал на асфальте и других ровных, твердых дорожных покрытиях. Это повышает расход топлива, ускоряет износ покрышек и увеличивает нагрузку на детали автомобиля.

Состав раздатки 2121

Устройство присутствует только на моделях с двумя ведущими мостами. Установка раздаточной коробки Нива происходит сзади от коробки передач. На саму РК ставится кардан (часть трансмиссии), соединяющий ее с задним мостом.

Схема раздаточной коробки

Коробка раздаточная советского производства включает в себя:

• корпусную часть;
• вал ведущий и промежуточный;
• шестерни;
• подшипники;
• сателлиты;
• вал привода переднего и заднего моста;
• муфты;
• сальники;
• фланцы;
• дифференциал;
• рычаги управления.

ПОДРОБНОСТИ: Ремонт Лада Калина своими руками — Лада мастер

Жесткое соединение коробки передач с раздаткой проходит через промвал и муфту.

Цены на услуги

Цены на ремонт КПП ВАЗ

2108, 2109, 21099, 2113, 2114, 2115, 2110, 2110, 2111, 2112, 2120 Надежда, 2123, УРБАН, Нива: 4×4, 21213, 21214, ВИС 2346, 2129, 2131, 2329, Kalina, 1117, 1118, 1119, Priora, 2170, 2171, 2172, 2173, Шевроле Нива, Калина, Ларгус, Приора, ВИС 2347

ВАЗ классика: 2101, 2102, 2103, 2104, 2105, 2106, 2107

Лада гранта / Granta, Калина ВАЗ 2192 ( тросиковый привод), рено логан МКПП, ВИС 2349

ОБМЕН КПП ВАЗ на нашу отремонтированную (перебранную) коробку

2110, 2111, 2112, 2113, 2114, Kalina, 1117, 1118, 1119, Priora, 2170, 2171, 2172, 2173, Шевроле Нива, Калина, Приора (установка КПП на авто + 1000 рублей)

2108,2109, 21099, 2113, 2114, 2115, (установка коробки на авто + 1000 рублей)

2101, 2102, 2103, 2104, 2105, 2106, 2107, ВИС 2345 (установка МКПП на авто + 1000 рублей)

2120 Надежда, 2123, УРБАН, Нива: 4×4, 21213, 21214, 2129, 2131, 2329, ВИС 2346 (установка КПП на авто + 2000 рублей)

Цены на работы по замене сцепления

ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099

ВАЗ 2110, 2111, 2112, 2113, 2114, 2115, LADA Priora, LADA Granta, LADA Vesta

ВАЗ 21213 НИВА, Шевроле Нива /все модификации/

Раздатка Нива — Устройство

Каждый порядочный внедорожник должен иметь в конструкции раздаточную коробку. ВАЗ 2121 Нива, как порядочный внедорожник, тоже имеет РК на борту, но не все владельцы правильно ее используют, а об устройстве мы и не говорим. Чтобы хоть немножко развеять ореол таинственности на раздаткой, мы постарались описать ее устройство и особенности эксплуатации.

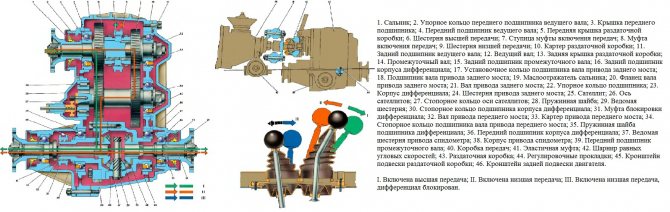

Раздатка Нива — устройство и схема

Все то, что вы видите на чертеже, называют раздаточной коробкой с демультипликатором. Понять как она работает, проще, если рассмотреть ее предназначение и особенности работы.

Несмотря на это, мы представили доступную в открытых источниках схему, которая полностью описывает устройство раздаточной коробки.

Для чего нужна раздатка

К чему такие сложности? Строить вторую коробку передач, чтобы повысить крутящий момент на выходе? Именно так. Все станет понятнее, когда мы рассмотрим предназначение раздатки ВАЗ 2121. Вроде бы все просто — раздатка нужна для того, чтобы правильно распределить крутящий момент между ведущими осями автомобиля. Но не только для этого

Еще одной важной функцией раздаточной коробки является увеличение крутящего момента на выходе. По-научному это называется демультипликатор

То есть можно выделить такие важные функции раздатки:

• распределение крутящего момента между осями автомобиля;
• блокировка межосевого дифференциала;
• возможность отключения одного из ведущих мостов;
• возможность монтировать коробку отбора мощности для обеспеченияработы дополнительного оборудования;
• повышение крутящего момента на ведущих колесах включением пониженной передачи.

Порядок работы раздатки ВАЗ 2121

Когда автомобиль движется по ровной сухой дороге, сцепление колес с дорожным покрытием удовлетворительное и нет необходимости пользоваться дополнительными функциями РК. Вращение ведущего вала передается равномерно на переднюю и на заднюю оси. Таким образом, величина крутящего момента, передаваемого на каждый из мостов напрямую зависит от нагрузки на каждый из них.

Когда дорожные условия ухудшаются, при преодолении крутых и затяжных подъемов, при движении по сыпучим грунтам, на мокром грунте, и для получения равномерной и устойчивой низкой скорости движения при движении по твердому покрытию, необходимо включить пониженную передачу

Стоит обратить внимание на то, что завод запрещает переход на пониженную передачу до тех пор, пока автомобиль не остановился полностью. Только после этого можно переключиться на низшую передачу и продолжить движение

Раздаточная коробка обеспечивает также полную блокировку межосевого дифференциала. Это подразумевает равномерное распределение крутящего момента между осями, независимо от того, какую нагрузку при этом получают колеса. Таким образом, проходимость автомобиля повысится, поскольку каждое из четырех колес будут вращаться абсолютно равномерно. Блокировка дифференциала возможна на ходу и при любой скорости движения автомобиля. Естественно, что при включении пониженной или повышенной передачи нужно выключать сцепление.

Основные неполадки в работе раздаточной коробки

Чаще всего владельцы стареньких ВАЗ 2121 жалуются на вибрации и на шум в раздатке, который никак не вяжется с образом комфортабельного внедорожника. Шумы и вибрации возникают в процессе эксплуатации вследствие износа деталей. Иногда раздатка может быть ни при чем. Часто вибрации карданных валов могут принимать за вибрации раздатки. Если не придавать значения появившейся вибрации на кардане, то это может привести к выходу из строя подшипников раздатки, преждевременному износу сальников и уплотнителей. Это в свою очередь влечет за собой утечку масла.

Шум шуму рознь. Если вы ощущаете вибрации и шум в районе передних сидений при трогании автомобиля с места, то скорее всего, в этом виновата эластичная муфта, точнее ее крепление. Болты могут попросту ослабиться под нагрузкой, а может и сама муфта износиться, тогда будет возникать характерный шум. Если шум возникает при поворотах или пробуксовках, вероятнее всего, это шумит межосевой дифференциал.

Есть еще несколько способов выявить источник шума и вибраций в раздатке Нивы, но все они сводятся к тому, что вычисляют момент, когда вибрация появляется, и пытаются словить шум исключительно наощупь. Тут талант нужен.

Но если раздатку правильно эксплуатировать и не подвергать повышенным нагрузкам, вовремя менять смазку и следить за состоянием карданов и сальников, то она прослужит долго.

Снятие раздатки Нива

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

• в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
• отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
• отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
• разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
• под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
• отворачиваем 4 гайки крепления РК к коробке передач;
• откручиваем 4 крепления опор РК к кузову автомобиля;
• теперь остается только демонтировать раздаточную коробку.
