Замена замка зажигания daewoo nexia

Основные признаки неисправности контактной группы замка зажигания

Основные признаки, по которым можно понять что контактная группа подгорела и не работает или скоро сломается. Вы можете потрогать её, контактная группа сильно греется, включив ближний свет, печку, дворники, магнитолу – в этот момент на контактную группу идёт колоссальная нагрузка, контакты сильно нагреваются и пластик начинает плавиться. Некоторое время контактная группа будет работать, но из за того что пластик оплавился контакт стал еще хуже – не за горами поломка.

Итак первый признак, сильный нагрев контактной группы. Второй и основной признак, пахнет палёными проводами или пластиком. Если Вы снимите подрулевой кожух, то будет чувствоваться запах гари и увидите картину – почерневшие, подгорелые провода и поправленная контактная группа. Считайте, что эта статья Ваше спасенье, только нужно прочитать до конца.

Еще бывает ситуация, когда поворачиваешь ключ, а машина не реагирует. Стандартная болячка у Нексии. Это значит в 99 процентах, что вашей контактной группе пришёл каюк. Но не отчаивайтесь, если нет под рукой контактной группы, можно нормально проехать запустив двигатель проводами (см. Как завести двигатель нексии проводами без ключей). Если при повороте ключа, машина не запускается, то контактная группа этому виной. Также бывает, что просто не крутит стартер при повороте ключа – это та же неприятность.

Монтаж контактной группы

Для начала потребуется снять рулевой кожух, выкрутив для этого четыре шурупа.
Замок зажигания освободить от колец.
Далее, повернуть рулевое колесо сначала вправо, открутить один саморез, потом – влево – еще один. Теперь кожух легко снимется, открыв доступ к замку.
Контактная группа отсоединяется путем откручивания винта, которым она крепится.
Следующий шаг делается, используя подручный материал, например, гвоздь. Вставить его в открывшееся отверстие от винта и нажать на него, поворачивая ключ

Разблокировка произошла.
Теперь все внимание к контактной группе зажигания. На Daewoo Nexia она имеет 5 контактов, с определенным назначением каждого.Питание от АКБ – «30»
Зажигание – «15»
Работа печного вентилятора – «15а»
Стартер – «50»
Аудиосистема – «Kb» или «Ka»

Принцип действия прост: поворачивается ключ – соединяются контакты. Проблема в возникающей нагрузке, которая идет с «30» на «15» контакт, а в момент включения стартера, и на «50», увеличивая мощность тока. Можно сделать вывод, что наибольшее количество тока проходит через «30» контакт, который перегревается и оплавляется. Таким образом, чтобы избежать перегрузки, желательно поставить дополнительное реле на задействованные группы: «30 – 15» и «30 – 50». Контакт «15а» в данном случае остается «не у дел», так как его задача – печной вентилятор, три скорости которого он вполне «потянет». Отдельное реле обеспечивает вентилятору 4-ю скорость.

Монтаж контактной группы замка зажигания Daewoo Nexia

Как установить новую контактную группу на переключателе зажигания?

При необходимости демонтажа контактной группы с целью установки нового узла можно обойтись без снятия всего замка. Откидывайте «-» АКБ, вооружайтесь обычной плоской и крестовой отверткой, а затем выполняйте следующие действия: как и при замене личинки, откручиваете винты на корпусе из пластика; демонтируете заглушку (плоская отвертка); убираете кожух (верхний) колонки.

Далее снимаете резиновое кольцо-уплотнитель с нижнего кожуха (нужно будет отвинтить четыре крепежных элемента); отключаете жгуты проводов, которые располагаются на колодке; в замок вставляется ключ (выбираем положение 2). После этого выкручивается винт, который держит конструкцию, и с замка демонтируется нужная нам контактная группа. На ее место помещаем новый узел, а затем выполняем все описанные операции в обратном порядке.

Главная →

Практические советы → Неисправности →

В ходе ремонта понадобятся:

• плоская, крестовая отвертки;
• прямая тонкая спица или толстая игла;
• гаечные ключи 10мм, 12мм.

Демонтаж

Сперва требуется снятие старого замка, чтобы установить технически-исправный. Это делается в несколько этапов:

1. Работу начните со съема клеммы с аккумулятора, используя ключ на десять. Крестовой отверткой откручиваются винты крепления кожуха рулевой колонки. Для доступа к верхним винтам поворачивайте руль. Рулевое колесо можете снять вовсе, но это не обязательно.
2. После снятия подрулевой облицовки открывается доступ к нужному нам электромеханизму. До того, как снять замок зажигания на Дэу Нексия, следует отключить от него контактную группу. Воспользовавшись крестовой отверткой, открутите крепящий винт, максимально аккуратно удалите контактную группу, которая выглядит, как два небольших кольца.
3. Произведите демонтаж личинки: открутите крепящие болты с замка при помощи отвертки, сбейте его несильными ударами.
4. При разборе конструкции необходимо проверить состояние контактной группы, поскольку причина неисправности может оказаться в ней. В таком случае проведите замену элемента.

Когда неисправный механизм снят, приступайте к установке нового.

Монтаж

Установив причину поломки, отправляйтесь по магазинам. Помните: для автомашин разных годов выпуска либо собранных в разных странах, предусмотрены определенные варианты замков. Рекомендуем использовать Вин-номер с целью определения типа механизма. Не забудьте приобрести новые винты для закрепления элементов, поскольку они являются несъемными.

Чтобы вставить новый замок на автомобиле Daewoo Nexia, придется совершить ряд действий, как при демонтаже, но с обратной последовательностью.

1. Устанавливаем замок на посадочное место, надежно фиксируем болты.
2. Контактную группу с помощью винта подключаем к замку.
3. Закрепляем подрулевую обшивку. Доступ к верхним отверстиям крепежных винтов возможен при прокручивании руля.
4. Прикручиваем аккумуляторную клемму.

Резюме

До того, как поменять замок зажигания на Дэу Нексия, стоит учесть, что могут возникнуть некоторые неудобства. Невозможно одним и тем же ключом запустить двигатель и открыть двери либо багажник. Старый будет выполнять функцию открытия дверей, багажника, а новым будете заводить автомобиль. Если вы не готовы пользоваться двумя разными ключами, то стоит поменять все замочные механизмы сразу. Это тоже реально сделать без постороннего вмешательства потому, что остальные замки демонтировать легче.

Вариант замены секрета нового замка подходит не всегда. Для выполнения нужна аккуратность, возможно, технические знания: велика вероятность, что в процессе демонтажа повредится пластиковое декоративное кольцо, поцарапается металлическое защитное кольцо, фиксирующие личинку в конструкции.

Процедура проводится так:

1. Вставляется ключ в замочную скважину, поворачивается по ходу разблокировки, вдавливается в отверстие проволокой или спицей. Когда личинка выйдет на 5мм, извлеките ее подручными средствами. Если перепутать секреты, электромеханизм работать перестанет.
2. В самой личинке есть шплинт, фиксируемый пружинкой. Чтобы его вытащить, нужно надавить, ключом повернуть в сторону зажигания. Шплинт освобождается от фиксаторов, вылетает, так как на него действует пружина.
3. Теперь имеется возможность настроить секрет в соответствии со старым замком.

На автомобиле Daewoo Nexia ключ от замка зажигания открывает двери и багажник. Соответственно при замене механизма данная функция будет утеряна. Водителю придется пользоваться двумя ключами, что не слишком удобно и нередко приводит к путанице. Проблема решается двумя способами:

• Приобретением нового комплекта личинок для замка зажигания, дверей и багажники и установкой их на место прежних.
• Заменой поврежденного сердечника (плага) замка новым с сохранением старого механизма секретности.

Второй вариант возможен, если удастся приобрести оригинальные запчасти, личинки китайского производства не входят в корпус, и подогнать их не получится. Последовательность действий по замене замка зажигания:

Вставляем ключ и поворачиваем его до упора по часовой стрелке.
При помощи подходящей по размеру отвертки, спицы или куска проволоки утапливаем фиксатор, это позволит личинке выйти из корпуса примерно на 5 мм

При выполнении данного действия следует быть осторожным, чтобы подпружиненная деталь не «вылетела» из гнезда и не потерялась.
Сердечник с механизмом секретности с особой осторожностью извлекаем из корпуса.
Описанным способом разбираем новую личинку.

Замена личинки замка зажигания

Чтоб без помощи других поменять замок зажигания на Daewoo Nexia нужно:

Отключите отрицательную клемму с аккумуляторной батареи. Воспользуйтесь крестовой отверткой для откручивания винтов, которые крепят пластиковые кожухи на рулевой колонке и снимите две его половинки.
Снимите разъемы, подходящие к контактной группе. Логан- Клуб Хочу снять переднюю панель и разобраться, как показано на фотографии 10. Воспользуйтесь тонкой короткой отверткой для откручивания фиксирующего винта, который располагается на внутренней стороне замка зажигания, учтите, что его доступность ограничена.
Причиной неисправности может стать поломка хвостовика на личинке самого замка. Вытащите личинку, для этого пригодится проволока или штырь с подходящим диаметром, около 2-3 мм, загните его под прямым углом, используя шестигранник, и нажмите через отверстие на фиксатор. На нексии порой выходит из строя контактная группа замка зажигания, ниже рассмотрим каким образом можно снять с нексии замок зажигания и контактную группу замка зажигания. Одновременно поверните ключ во второе положение. Если все сделано правильно, то это позволит личинке самостоятельно выйти из корпуса на пять миллиметров, вам останется только извлечь ее. Как снять замок реле разгрузки зажигания и на гуру автомобиля нексия. Снимать замок зажигания в сборе с личинкой не рекомендуется, т.к это очень трудоемкий процесс, вам придется снимать всю рулевую колонку, чтобы получить возможность добраться до болтов ее крепления.
Если вы заранее не позаботились о приобретении нужных комплектующих, то на данном этапе можно запросто доехать до ближайшего автомобильного магазина или рынка и купить требующие замены запчасти. Запустить заглушить автомобиль можно при помощи контактной группы и отвертки.
Как правило, есть два способа решения сложившейся проблемы. В первом случае вы можете купить и заменить только личинку для замка зажигания. Как снять передний бампер на Дэу Матиз: простые. Такой вариант довольно распространен и является самым дешевым и быстрым, но при этом возникнет необходимость всегда носить с собой два ключа, т.к ключ от зажигания будет отличаться от ключа, с помощью которого открываются двери и багажник. Во втором случае, можно приобрести набор личинок, в который будут входить личинки замка зажигания, багажника и передних дверей. Процесс замены в таком варианте окажется более трудоемким и обойдется несколько дороже, зато вы будете иметь один ключ для всего. Какой способ выбрать, решать только вам.
Сборка осуществляется в обратном порядке. Как снять моторчик печки на ВАЗ-2109 своими. Вставьте новую личинку внутрь корпуса замка зажигания, вместе с ключом, находящемся в положении 2, при этом одновременно утопите проволокой фиксатор

Самое важное, это не наткнуться на дешевую китайскую подделку личинки, т.к если пытаться установить ее в корпус замка, то возникнет проблема, вы просто не сможете этого сделать, она туда не войдет. Как Снять Замок Зажигания На Дэу Нексия

. Остальные варианты производителей личинок вполне качественны и спокойно выдерживают замену, устанавливаются с первого раза, как заводские.

Ищем новый замок зажигания Нексии в сборе

Корпус замка зажигания – артикул запчасти 531318, 531320.

Но для начала нужно убедиться, что купленный новый замок оригинал или хотя бы допускается к использованию заводом-изготовителем. Для этого проверяем оригинальный каталожный номер. У корейского оригинального замка зажигания артикул — S6460010 . Дэу может устанавливать замки фирм DAC, Daewoo, Onnuri (Wonil Korea). Каждый из этих замков будет иметь единый каталожный артикул, да и цена будет примерно одинаковой — около 2000 рублей.

Аналоги

Замок компании АРК для Нексии будет стоить на 200 рублей дешевле, а фирмы СRB — на сотню дороже. Производит их и турецкая компания Autotechteile, на качество которой пока не жаловались. Словом, выбрать есть из чего. Осталось снять старый замок и установить новый.

Ошибка Check Engine – как определить причину появления сигнала?

Сразу отметим, что самостоятельно диагностировать причину появления сигнала на приборной панели без наличия бортового компьютера практически невозможно. В случае, если БК установлен, то возможно непосредственно просмотреть информацию и коды ошибки двигателя. Если же он отсутствует, единственным способом является диагностика двигателя на сервисном центре.

Диагностический разъем на нексии n150 dohc

В процессе диагностирования мастер через специальный сервисный разъем подсоединяет компьютер со специальным программным обеспечением, который извлекает и визуализирует информацию из памяти электронного блока управления Daewoo Nexia.

Простейший случай

Отдельно стоит сказать, что появление Check Engine может быть связано с обычным сбоем электроники, некачественным топливом и иными причинами. В таком случае можно попытаться «перезагрузить» электронный блок, сняв отрицательную клемму с АКБ на 10 минут. Если ошибка не исчезла, то это означает, что диагностика все-таки необходима.

Полезно знать…

Если вы хотите сэкономить и купить только саму личинку, и при этом чтобы остался только один ключ, то есть еще один вариант, о котором полезно знать. Он будет заключаться во взаимозаменяемости секретов между старой и новой личинкой замка зажигания.

1. Проверните личинку, точнее ее внутреннюю часть до упора фиксатора, нажмите на него отверткой и выведите из зацепления. Будьте очень осторожны, выполняя эту процедуру, т.к фиксатор и пружинка могут отскочить и потеряться. Для доступа к ним надо снять вытащил как на моём фото и и панель приборов. Как снять и заменить задний и передний бампер на Дэу Матиз. На противоположной стороне личинки так же присутствует язычок-фиксатор, за ним тоже следует приглядывать и беречь от потери.
2. По аналогии необходимо предпринять те же действия с новой личинкой.
3. Сравните между собой размеры секретов.
4. Если секреты одинаковы, можете приступать к их замене. Меняйте каждый секрет по очереди и смотрите, не перепутайте месторасположения каждого из них, при неправильном положении хотя бы одного, ключ личинки уже не провернется.
5. Если секреты новой личинки будут отличаться по размеру, то вам придется заменить ее одним из способов, описанных ранее.

Ремонт контактной группы

Изолента — 25 руб. Из разьема контактной группы достаем провода контактов 30 и 15 вместе с клеммами, и перецепляем их на контакты 30 и 87 соответственно 2.

К проводу 30 у клеммы, вставленной в реле, припаиваем провод длиной 25 см, на второй конец этого провода обжимаем клемму и вставляем ее в гнездо 30 разьема контактной группы 3. Еще один провод длиной 25 см с обжатыми с двух сторон клеммами, один конец вставляем в контакт 85 реле, второй — в гнездо 15 разьема контактной группы 4.

Это происходит в результате того, что внутри устройства через каждый отдельный контакт подсоединен определенный потребитель энергии или даже несколько.

К примеру, через зажигание могут быть запитаны фонари ближнего и дальнего света, габариты, поворотники, фары заднего движения, магнитола или освещение салона.

Это могут быть и различные электронные устройства, такие как парктроник, навигатор, видеорегистратор и т. В том случае, если определенный контакт, через который осуществляется передача питания на потребители, выгорит, запустить то или иное оборудование не получится автор видео о том, как заменить личинку замка — PRO.

При поломке нескольких устройств, которые, как может показаться, никак не связаны между собой, причина поломки почти всегда заключается в личинке или контактной группе замка зажигания. Разумеется, электрооборудование на автомобилях Daewoo Nexia и Matiz может подключаться и к блоку предохранителей, и тогда при поломке в первую очередь необходимо проверить сам предохранитель.

В любом случае, здесь все индивидуально. Проанализировав принцип работы личинки и контактной группы этих автомобилей, можно определить и другие признаки их неисправности, которые приведут к необходимости ремонта: Выход из строя стартера.

Загрузка ..

При попытке запустить двигатель автомобиля Daewoo Nexia вы даже не услышите, как щелкает реле, ни управляющее, ни втягивающее.

Отсутствие щелчков обусловлено отсутствием напряжения, которое проходит через контактную группу. Выход из строя потребителей электричества, которые, как может показаться, никоим образом не связаны друг с другом. Но все эти потребители всегда функционируют в одном положении ключа в замке. Еще один признак — если устройства не работали, а потом вдруг резко начинают включаться при попытке пошевелить ключом в замке.

Из-за тока большой силы, который проходит через группу контактов в замке зажигания, сильно греются контакты и корпус из пластмассы плавится В большинстве случаев выгорание контактной группы проявляется так: При движении проявляется следующим образом: Второй признак поломки — это неработающая штатная магнитола.

Работоспособность определяется по внешнему виду пластмассового корпуса и наличию нагара на контактах внутри группы. Чтобы добраться до детали, достаточно вооружиться крестообразной и прямой отвёртками.

Метки: а91, меган, рено, старлайн

« Предыдущая запись

Замена замка зажигания на Дэу Нексия

Мы уже сняли оба кожуха рулевой колонки и контактную группу, осталось только вынуть старую и установить на место новую личинку. Из инструментов нам потребуется только металлический стержень толщиной 2-4 мм (подойдёт шестигранный Г-образный ключ, проволока, загнутая буквой Г, на худой конец, обычная большая скрепка или булавка). Приступим.

1. Снимаем минусовую клемму с аккумулятора.
2. Г-образным приспособлением через отверстие в корпусе замка нажимаем на фиксатор.

Нажимаем на фиксатор шестигранником подходящего размера.

Вытаскиваем сломанную личинку.

Поворачиваем ключ в положение № 2 и вставляем новую личинку в корпус замка.

Не крутит стартер на Нексии. Ищем причины вместе

При повороте ключа в замке зажигания в стартовое положение мы не слышим никакой реакции от стартера — довольно распространённая поломка для Нексии. Причём, в 80% случаев виноват совсем не стартер, но обо всем по порядку. В первую очередь проверяем стартер на работоспособность. Для этого берём мощную короткую отвёртку и начинаем диагностику.

1. Включаем зажигание, КПП устанавливаем на нейтральную передачу и затягиваем ручник.
2. Открываем капот и ищем стартер.

   Находим стартер.

   Очищаем клеммы от грязи.

3. Видим три клеммы — одна сверху и две большие снизу. Верхняя клемма отвечает за работу втягивающего реле, которое и запускает электродвигатель стартера.

4. Чтобы проверить втягивающее реле, замыкаем верхнюю и плюсовую (большую, дальнюю от корпуса стартера) клемму, красные стрелки на фото. Реле должно сработать, шестерня вступить в зацепление с маховиком, а силовой контакт запустить электродвигатель. То есть, если при включённом зажигании замкнуть эти две клеммы, стартер должен запустить двигатель. Если втягивающее реле не срабатывает, стартеру нужен ремонт.

   Проверяем втягивающее реле.

5. Если этого не произошло, замыкаем две нижние клеммы, зелёные стрелки на фото. Должен запуститься электродвигатель стартера без зацепления с венцом маховика. Если электродвигатель молчит, значит имеем дело с замыканием обмоток или другими неисправностями ротора или статора мотора.

   Проверяем электродвигатель стартера.

Контактная группа — причина отказа стартера

Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания. Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Как не допустить поломки контактной группы

Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится. Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы. Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ 2108, включённое по схеме между контактами 15 и 30.

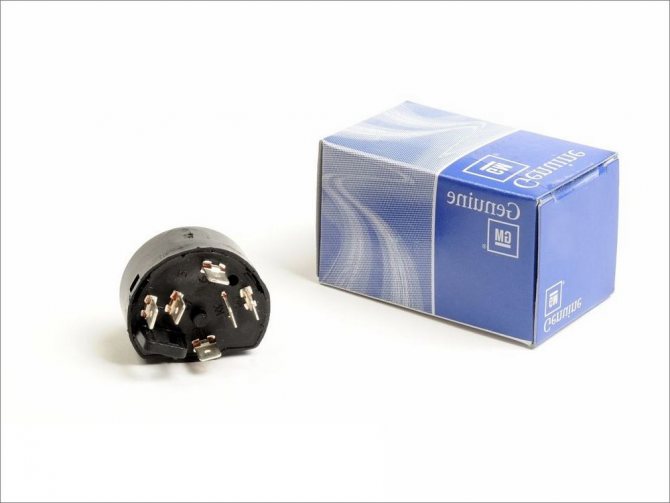

Новая контактная группа.

Реле стартера – на 30 А (ВАЗ-2108) или на 50 А (ВАЗ-2110).

Контактный клеммы.

Разбираемся в схеме подключения: можно разгрузить не только цепь зажигания (контакты 30 и 15), но и цепь стартера (контакты 30 и 50).

Подсоединяем провода к клеммной колодке.

Добираемся до замка зажигания, сняв кожухи рулевой колонки.

Собираем электрическую схему.

Проверяем состояние аккумулятора, контактных клемм и проводов.

При возникновении ситуации, когда стартер не крутит, проверяем напряжение на клеммах АКБ и при необходимости заряжаем её. Кроме этого, полезно проверить плотность контакта на плюсовом выводе самого стартера. Клеммы АКБ зачищают и смазывают токопроводящей смазкой, контакт плюсового провода зачищают и плотно закручивают. Таким образом можно избежать проблем с запуском двигателя в дальнейшем. Всем мгновенных запусков и солнечных дорог!

Переходим к практике: замена личинки переключателя зажигания

Чтобы поменять личинку, необходимо приобрести соответствующий механизм определенного артикула

Обратите внимание — покупать нужно только оригинальные детали, выпущенные производителем авто. Если вы купите китайскую личинку, то есть вероятность, что она не станет в посадочное место, поскольку ее размеры будут больше

В таком случае придется производить обточку устройства, а это займет дополнительное время.

Процедура замены выполняется следующим образом:

1. В первую очередь отключите зажигание и откройте капот. Отсоедините вывода от АКБ.
2. После этого, используя крестовую отвертку, вам нужно будет выкрутить винты, которые фиксируют пластмассовый кожух рулевого колеса. Открутив болты, этот элемент облицовки можно демонтировать.
3. Далее, вам нужно будет отсоединить разъемы, подключенные к контактной группе устройства, они крепятся болтами. В данном случае вам потребуется две отвертки, одна более длинная, а другая — более короткая. Сам винт, который вам необходимо открутить, находится внутри устройства.
4. Теперь вам потребуется проволока — с ее помощью нужно надавить на крепление личинки через имеющееся отверстие, одновременно с этим ЗЗ надо перевести в положение 2. После этого вам удастся извлечь личинку примерно на 0.5 см. Сделав это, ее можно полностью демонтировать.
5. При установке новой личинки проследите за тем, чтобы ЗЗ был в положении 2. Используя штырь, нажмите на крепление и установите новый элемент конструкции.

Если вы меняете личинку в замке зажигания, то также следует поменять личинки в замке багажного отсека и в дверях, иначе ключом для запуска мотора вы не сможете открыть дверь и багажник.

Ремонт контактной группы замка зажигания на Дэу Нексия

Автомобили Дэу, модели Нексия обладают одной общей «чертой» и слабостью – быстро выгорающая контактная группа замка зажигания. Скорее всего, для общего блага всех любителей этого корейского автомобильного бренда необходимо выяснить, в чем же тут причина и как отремонтировать эту контактную группу?

Для начала стоит прояснить и выявить «симптомы» сгоревшей контактной группы этой модели. Скорее всего, основным «симптомом» является то, что при повороте ключа в замке зажигания, стартер не реагирует. Купить новую контактную группу на замок зажигания Дэу Нексия можно за 600 рублей, однако, замена, скорее всего, не поможет. Спустя некоторое время, замененная деталь начнет нагреваться, а потом также перегорит.

Ясно, что простая замена проблемы не решит, и здесь надо понять суть схемы контактной группы, чтобы выявить причину постоянного выхода из строя. Необходимо снять контактную группу замка зажигания. У модели Нексия контактная группа состоит из 5 контактов:

• «30» — это питание от АКБ.
• «15» — зажигание.
• «15А» — печной вентилятор.
• «50» — стартер
• «Kb» или «Ka» — радио магнитола.

Иногда в продаже встречаются контактные группы на Дэу Нексия, состоящие из 6 контактов (6-й контакт – «R»).

В Контактной группе, при различных положениях ключа, соединяются различные контакты, скорее всего, нет смысла приводить порядок этих соединений, большинство автолюбителей знают об этом достаточно хорошо. Нам важен вопрос, почему она (контактная группа) выгорает…

Ответ логичен и прост: При включенном зажигании, аккумулятор дает сильную нагрузку на зажигание (от контакта 30 на контакт 15), а при запуске стартера, аккумулятор усиливает нагрузку на стартер (с 30-го контакта на 50-й). Как видно из этого, основная нагрузка идет на контакт 30, ток большой мощности перегревает и оплавляет провода этого контакта. Контакт 15А не получает большой нагрузки, так контролирует работу лишь трех первых скоростей печки, а четвертая идет минуя его, через отдельное реле.

Остается решить вопрос о том, что же делать для того, чтобы избежать выгорания контактной группы замка зажигания?

Скорее всего, проблему решит подключение дополнительных реле для общей разгрузки. Установка таких дополнительных реле на группы 30-15 и 30-50 поможет каждому владельцу никогда не вспоминать о существовании проблемы в группе контактов замка зажигания.

Чтобы произвести все профилактические работы, необходимо приобрести заранее:

• Реле стартера от автомобиля ВАЗ-2108, которое подойдет для контакта 30А, еще лучше подойдет реле от ВАЗа-2110, на контакт 50А. Стоит такая деталь около 50 рублей.
• Следующей покупкой станет колодка для реле, которая стоит около 20 рублей.
• Необходимо приобрести и клеммы «мама», в количестве 4 штук, и стоимостью около 4 рублей.
• Пару проводов, длиной около полуметра каждый, разных цветов (желательно, черный и красный), общей стоимостью – 20 рублей.
• Осталось приобрести клемму под винт и моток изоленты, общей стоимостью около 26 рублей.

Итак, приступаем. Первым делом надо извлечь контакты 30 и 15, вместе с клеммами. После перецепить их контакты 30 и 87, соответственно. У самой клеммы контакта 30, вставленной в реле, припаиваем провод, длиной в четверть метра, второй конец этого провода также обжимаем клеммой, после этого вставляем эту клемму в гнездо 30-го контакта. Второй кусок провода той же длины обжимаем с обеих сторон клеммами, один конец присоединяем к гнезду контакта 85, второй в гнездо контакта 15.

Теперь принимаемся за провод черного цвета. Одну сторону провода обжимаем клеммой, присоединяем к контакту 86 реле, второй конец обжимаем клеммой под винт, этот конец должен плотно прицепиться к массе автомобиля. Теперь весь этот жгут проводов необходимо изолировать посредством изоленты.

Реле необходимо убрать под панель, где оно не будет мешать, и одновременно оставаться доступным в любой момент. Разъемы контактной группы крепим к самой контактной группе. Соединение всех реле с использованием разъемов (колодок) гарантирует отсутствие проблем при последующем монтаже и заменах.

Если все сделано правильно, все электричество будет направляться не через контактную группу, а через реле, а это, как и необходимо поможет избежать оплавления и выхода из строя.

Еще один хороший совет: установить два параллельных реле, чтобы снизить нагрузку. Кроме того, обычно рекомендуется тщательно проверить каждый контакт, поджать плоскогубцами все фишки для получения хорошего контакта, и, чтобы реле входили плотно и туго. Кроме того, не надо пугаться того, что реле, при всей его мощности, будет греться плавиться оно не будет, а значит замена и ремонт не потребуются.

Теги своими руками, зажигание

Пошаговая инструкция, как заменить контактную группу замка зажигания Daewoo Matiz

Опытный мастер производит замену контактной группы замка всего за 10-15 минут. Сама контактная группа находится сразу за обшивкой рулевой колонки.

• Останавливаем и глушим авто.
• Открываем капот и отключаем минусовой провод от АКБ.

​

Переходим в салон и демонтируем обшивку рулевой колонки, с нижней стороны. Крышка держится на 5 болтах и нескольких фиксаторах. Открутив крепеж, нужно еще дополнительно преодолеть усилие фиксаторов-защелок.

​

Отсоединяем проводную колодку. Нужно просто выдернуть ее, колодка ничем дополнительно не фиксируется.

​

Выкручиваем потайной штифт, который фиксируеn контактную группу. Для этого потребуется помощь маленькой плоской отвертки. Автор видео использовал самодельное приспособление, представляющее собой очень короткую плоскую отвертку .

​

Извлекаем контактную группу. При желании ее можно разобрать, чтобы выявить конкретную причину поломки. Это может быть механических износ бегунка, а также окисление или выгорание контактов.

​

• Ставим на место изношенной контактной группы новую.
• Производим сбор узла в обратной последовательности.
• Проверяем работу бортовой электросети.

Стоит заметить, что замена контактной группы предполагает прямое вмешательство в бортовую электросеть автомобиля. По этой причине у выполняющего данную работу мастера просто обязана быть, как минимум, 3 группа допуска к работа с электрикой . Малоопытному же новичку лучше не влезать в бортовую электросеть.
