Электрооборудование передней части автомобиля

Далее представлена расшифровка фронтального пучка кабелей, без учета противотуманных фар:

1 – клеммы выхода контактной группы стартера;
2 – аккумуляторная батарея, подключение силовых кабелей;
3 – штатная «папа» генератора;
4 – колодки подключения силовых жил аккумулятора, генератора к передней сборке электрооборудования;
5 – часть монтажного блока плавких предохранителей;
6 – штатный клаксон;
7 – сенсор, измеряющий температуру антифриза в силовой установке;
8 – стандартный датчик измерения остатка омывайки в бачке, при срабатывании на приборке загорается соответствующий индикатор;
9/10 – левая и правая фара головной оптики соответственно;
11 – наружный термометр;
12 – штатный выключатель лампы включения задней передачи;
13 – привод электрического вентилятора генератора;
14 – разъем к модулю системы зажигания;
15 – в схеме ВАЗ 2114 инжектор не используется, применяется только для карбюратора;
16 – электронный сенсор уровня тормозной жидкости, при критическом падении на приборке загорается восклицательный знак;
17 – встроенный датчик-измеритель уровня масла в картерном отсеке силовой установки, при срабатывании на приборке загорается красная лейка;
18 – аналогично для системы охлаждения двигателя;
Ш5-8 –разъемы монтажного блока;
А1/2, В1/2 – заземляющие клеммы.

Причины плохой работы

Схема подключения стеклоподъемников ваз 2110

Причин, по которым плохо работает стеклоподъемник ВАЗ-2114, не так уж и много. Условно их можно разделить на механические и электрические. Рассмотрим основные из них:

Перекос стекла. Часто причина плохой работы заключается не в самом стеклоподъемном механизме, а в нарушении положения стекла относительно своих направляющих. Это может произойти либо по причине откручивания крепления кронштейна, либо сырая резина, фиксирующая стекло в держателе перестала выполнять свои функции. Этот вариант происходит гораздо реже.
Загрязнение резинок направляющих. Стекло движется внутри пазов, образованных резинками. Эти пазы имеют свойство забиваться грязью. Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.
Загрязнение стеклоподъемного механизма. В процессе эксплуатации водители не догадываются о том, что внутри дверей также необходимо проводить техническое обслуживание. Тем более это касается тросового механизма. С годами происходит не только загрязнение, но и высыхание смазки механизма и тросов, что увеличивает силу трения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.
Следующая причина— износ пластиковых зубьев привода механизма. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.
Обрыв тросиков. Это происходит по причине попыток открыть замерзшие окна. При многократных нагрузках, превышающих номинальные, тросики начинают расслаиваться и постепенно выходить из строя.

Электрические причины можно свести либо к короткому замыканию, либо к потере контакта в схеме стеклоподъемников ВАЗ-2114.

Особенности новой модели

Стопы ваз 2113, 2114, схема подключения

Электропроводка ваз 2114 имеет иную конструкцию, нежели ее предшественница:

В салоне автомобиля;
В подкапотном пространстве;
В задней части кузова.

Новые моторы оснащались более мощной системой зажигания, в результате чего схема электропроводки ваз 2114 на инжектор имела некоторые особенности.

Добавился жгут проводов для подключения к клемме модуля зажигания, который подавал импульсы на свечи;
Добавился жгут проводов для подключения к электронному коммутатору;
Добавилась проводка для подключения клапана адсорбера к контроллеру системы впрыска.

Фото распиновки модуля зажигания

Справочно: бытует ошибочное мнение, что модуль зажигания заменяет собой катушку. На самом деле, в модуле зажигания сразу 2 катушки и 2 коммутатора. Первая катушка подает импульс на 1-й и 4-й цилиндры, а вторая – на 2-й и 3-й цилиндры.

Проводка для ваз 2114 претерпела изменения не только из-за добавления новых электронных устройств, но и благодаря дальнейшим планам автопроизводителя модернизировать функциональность автомобиля.

Предусмотрена возможность для подключения обогрева наружных зеркал;
Предусмотрена возможность для установки подогрева передних сидений;
Предусмотрена возможность для установки передних противотуманных фар и т.п.

Схема подключения противотуманных фар: инструкция для ВАЗ 2114

Подкапотное пространство

Первое, на что обращают внимание владельцы карбюраторной системы питания, это измененная схема проводки ваз 2114 на инжектор. Для работы на обедненной смеси автомобиль оснащается:. Для работы на обедненной смеси автомобиль оснащается:

Для работы на обедненной смеси автомобиль оснащается:

Принудительной системой впрыска топлива непосредственно в каждый цилиндр;
Установкой на автомобиле системой зажигания увеличенной мощности;
Самообучающемуся ЭСУД – электронной системе управления работой двигателя.

Модуль зажигания на ВАЗ 2114 позволяет увеличить мощность искрообразования

Справочно: особенностью нормативов ЕВРО 3 является низкое содержание в выхлопных газах несгоревших компонентов топлива. С этой целью топливная система автомобиля снижает количество бензина в топливовоздушной смеси, компенсируя это лучшей наполняемостью цилиндров за счет принудительного впрыска топлива.

Чтобы поджечь в цилиндрах двигателя обедненную топливовоздушную смесь, необходимо обеспечить более мощную искру в тот момент, когда поршень находится в ВМТ (верхней мертвой точке).

Реализовано это с помощью установки модуля зажигания, принцип работы которого реализован:

Генератор вырабатывает переменный электрический ток;
Он подается на ЭБУ, который преобразует его в постоянный ток;
Из блока управления ток подается на обмотки катушек модуля зажигания;
Высокое напряжение генерируется во вторичной обмотке (по закону индукции) катушек;
Подается на свечи зажигания в момент начала фазы поджига.

Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Или найти ролики на сайтах автомобильной тематики.

Салон автомобиля

На модель ВАЗ 2114 автопроизводитель разработал и установил новую торпедо, которая отличалась от предшественницы:

отсутствием в верхней части бардачка – он был перенесен ниже;
новой панелью приборов;
появлением бортового компьютера

Справочно: бортовой (маршрутный) компьютер давал показания о температуре наружного воздуха, о напряжении в бортовой сети автомобиля, текущем расходе топлива, запасе хода и другие параметры.

Торпедо ВАЗ 2114 с новой панелью приборов, более известная как «европанель»

Появление новых электронных компонентов привело к тому, что изменилась схема проводки панели ваз 2114.

добавился жгут проводки с разъемом под бортовой компьютер;
появился датчик температуры наружного воздуха, устанавливаемый перед радиатором;
появилось реле вольтметра.

Схема подключения стеклоподъемников на ВАЗ 2114

Кроме того, добавился жгут проводов к панелям передних дверей, которые комплектовались электрическими стеклоподъемниками.

На представленной схеме обозначены:

монтажный блок с выводом «А» к источнику питания и «Б» — к выключателю наружного освещения;
реле включения электрических стеклоподъемников «К5»;
переключатель правой передней двери «2» и «5» — левой двери;
моторедуктор правой двери «»3» и «4» — левой двери;
выключатель зажигания «6».

Проводка на ваз 2114 стеклоподъемников комплектовалась и исполнительным блоком

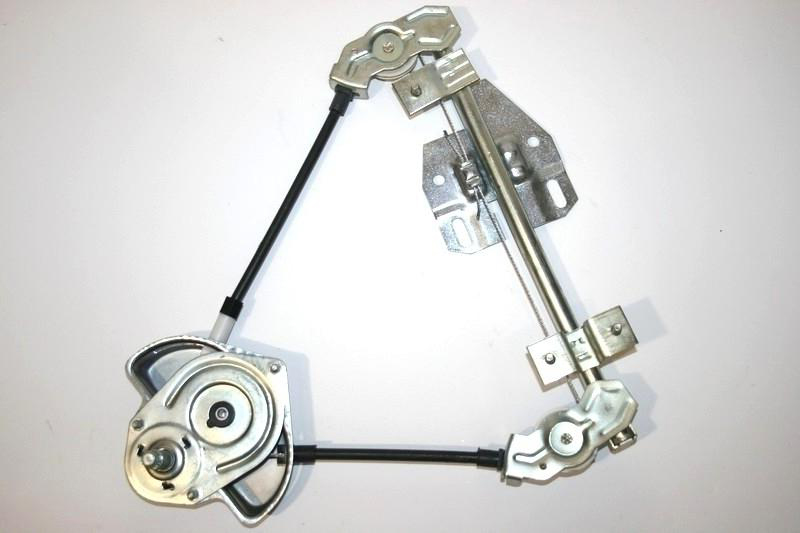

Ручные стеклоподъемники

Схема зажигания ваз-2114 и схема подключения проводов 8 клапанов

Устройства подъема стекла на передней и задней дверях аналогичные. Отличие состоит лишь в размерах и пропорциях деталей, тогда как принцип действия одинаковый.

Основной частью является направляющая, в которой передвигается кронштейн, фиксирующий стекло. Направляющая имеет болты крепления в верхней и нижней части. С их помощью она устанавливается в свое положение на двери. На верхнем и нижнем краях направляющей жестко закреплены ролики, по которым проходят тросы, приводящие в движение кронштейн крепления стекла.

Другой частью стеклоподъемника является механизм, приводящий в действие трос. Он состоит из ролика и редуктора, который вращается либо рукояткой, либо электродвигателем (при наличии электрической схемы у стеклоподъемника ВАЗ-2114).

Для того чтобы тросы постоянно находились в смазанном состоянии, а также не подвергались загрязнению, они помещены в жесткие стальные рубашки, которые соединяют систему из трех роликов воедино.

На верхней части кронштейна стекла есть два отверстия с резьбой. В них закручиваются болты, фиксирующие держатель стекла.

Стеклоподъемники Ваз 2110, Ваз 2111, Ваз 2112

салон, тюнинг своими силами

Расположение клавиш управления в облицовке тоннеля пола автомобиля с полным «электропакетом»

Схема подключения электростеклоподъемников к бортовой сети

1 – монтажный блок; 2 – колодка Ш1; 3 – реле 904.3747-10; 4 – соединительная колодка; 5 – блок защиты; 6 – переключатель 92.3702; 7 – электростеклоподъемник ПКЛ-12.

В вариантном исполнении на автомобили семейства ВАЗ 2110 устанавливаются электростеклоподъемники. Клавиши управления электростеклоподъемниками расположены на облицовке тоннеля пола. На автомобиль, где эта опция отсутствует, электростеклоподъемники можно установить самостоятельно.

Из всего многообразия вариантов мы выбрали стеклоподъемники реечного типа: их конструкция проста и надежна, они удобны при установке.

Последовательность действий

Перед началом работы отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

Из набора проводов, входящих в комплект, собираем жгут для подключения к бортовой сети автомобиля ваз 2111 (жирные линии на схеме).

Крестообразной отверткой отворачиваем саморез крепления защелки монтажного блока.

Вынимаем блок из крышки и переворачиваем его.

Вставляем колодку Ш1 жгута проводов в соответствующее гнездо монтажного блока.

Снимаем обивку двери.

При установке переключателей (клавиш управления) на облицовку тоннеля пола протягиваем в дверь два провода. При установке переключателей в обивку двери потребуется три провода (дополнительный — для подсветки клавиши). Чтобы при выполнении работ не повредить стекло, извлекаем его из двери.

Поддев отверткой, снимаем с двери внутренний уплотнитель стекла.

Чуть опустив стекло, головкой «на 10» отворачиваем два болта крепления обоймы стекла к механизму стеклоподъемника.

Вынимаем стекло.

Ключом «на 10» отворачиваем гайку верхнего крепления направляющей механизма стеклоподъемника ваз 2110, две гайки среднего…

…и гайку нижнего крепления.

Ключом «на 8» отворачиваем три гайки крепления механизма стеклоподъемника.

Вынимаем механизм стеклоподъемника через окно двери.

Обрезаем часть защитной пленки (она помешает электроприводу).

Вставляем электростеклоподъемник.

Вставив шпильки крепления электростеклоподъемника в отверстия каркаса двери, наживляем на шпильки гайки и затягиваем их.

Соединяем в соответствии со схемой подключения колодки жгутов проводов. Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи, проверяем работу электропривода. Устанавливаем стекло в дверь.

Опускаем стекло до совмещения крепежных отверстий обоймы стекла с отверстиями в кронштейне электростеклоподъемника.

Прикрепляем обойму стекла болтами.

Проверяем работу стеклоподъемника.

Клавишу управления стеклоподъемником устанавливаем в облицовку двери.

В отверстие, в котором находилась ось рукоятки прежнего стеклоподъемника, устанавливаем заглушку. Устанавливаем на место обивку двери

Тюнинг салона Ваз 2110, Ваз 2111, Ваз 2112

– Вставки в элементы салона
– Подсветка комбинации приборов
– Синяя подсветка элементов торпедо
– Установка стеклоподъемников
– Замена штатной комбинации приборов
– Синяя подсветка комбинации приборов
– Установка новой торпеды
– Подсветка дверная
– Светодиодная подсветка ручки кпп
– Фото тюнинга салона

Тюнинг лада 2110, фотографии тюнинга лада 2111, доработка лада 2112

Почти каждый владелец хочет модернизировать свой автомобиль. Но прежде чем приступить к тюнингу ваз 2110 вам необходимо хорошо представлять конечный результат. Тюнинг автомобилей занятие не легкое, поэтому мы разместили много интересных инструкции с фото по доработке ваз 2111. Отдельно представлен тюнинг салона, тюнинг кузова и подвески, тюнинг двигателя, тюнинг коробки передач. Но даже если вы будете осуществлять тюнинг ваз своими руками, все равно придется потратиться на приобретение запчастей. Если у вас есть фото отчеты по доработке ваз 2112 присылайте к нам на почту.

Особенности подключения стеклоподъемников

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Перед установкой нового электрического стеклоподъемника необходимо правильно подобрать устройство, ориентируясь на его технические характеристики, а также убедиться в том, что изделие находится в полностью сложенном состоянии. В противном случае вам вряд ли удастся качественно установить изделие и обеспечить его безупречную работу после подключения к бортовой сети автомобиля.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Схема электропроводки автомобиля ВАЗ 2114

Компоненты электропроводки

Однопроводная схема (применяется для всей электропроводки) имеет минусовые выводы потребителя и источника, которые замыкаются на корпусе автомобиля. Корпус ВАЗ 2114 и есть второй соединитель.

Полная схема с электроникой в ВАЗ 2114

Электропроводка включает в себя следующие компоненты:

Блок-фара.
Противотуманная фара.
Индикатор температуры.
Корпус монтажного блока.
Электромотор вентилятора в системе охлаждения двигателя.
Колодка, подключаемая к группе проводки зажигательной системы.
Включатель подкапотной лампочки.
Штекер-подключатель электродвигателя заднего дворника.
Устройства.
Колодка присоединения сигнала авто.
Электромотор лобовых дворников.
Корпус сигнального громкоговорящего устройства (СГУ).
Индикатор, показывающий объем воды в омывателе для стекол.
Индикатор режима колодки переднего тормоза.
Индикатор количества масла.
Корпус генератора и стартера.
Устройство включения фар заднего хода.
Индикатор контрольной лампочки смазки давления.
Корпус моторедуктора лобового стеклоочистителя.
Корпус лампочки под капотом.
Индикатор температуры охладительной жидкости мотора. 2x h16

Предохранители

Фактически всегда проводки ВАЗ 2114 замыкаются на плавкие предохранители. Такие предохранители не защищают лишь схему генератора и устройства подзарядки, механизм включения силового агрегата машины, а также обмотку реле отключения подсветки.

Перед осуществлением замены вышедшего из строя предохранителя электрической цепи, нужно в точности выяснить основания перегрузки проводки, а также ее устранение. Поиск причины будет значительно легче, если предварительно ознакомиться со следующими материалами. Ниже представлен список предохранителей и их цели.

Данные (название предохранителя и защищенная им электрическая цепь) демонстрируют полный список всевозможных предохранителей проводки. Для каждого авто их количество может отличаться.

Ф1. Схема электропроводки задних противотуманных фар, электромоторы дворников фар, корпус лампочки контроля и его выключения, электромотор жидкости-очистителя фар.
Ф2. Поворотники и реле поворотников, индикатор аварийной сигнализации, аварийные огни.
Ф3. Электропроводка лампы, освещающей салон, настроены в зависимости от личных предпочтений владельца машины, подсветка включения зажигания, лампочка багажника автомобиля, индикатор проверки функциональности двигателя, бортовой компьютер, индикатор стоп-сигналов, часы.
Ф4. Штекер для подключения переносной лампы, штекер, который подключает обогрев кормового и заднего остекления.
Ф5. Схема подключения СГУ, электромотора пропеллера радиатора, реле вип-сигнала.
Ф6. Реле включения электроподъемников стекол, цепь подключения электростеклоподъемников. Блок с предохранителями в ВАЗ 2114
Ф7. Проводка электромотора печки ВАЗ 2114, электромоторы дворников фар и омывателя лобового стекла, цепь прикуривателя, которой освещается бардачок, лампочка, реле подключения обмотки обогревателя кормового остекления.
Ф8. Схема электропроводки правой противотуманной фары.
Ф9. Схема левой противотуманной фары.
Ф10. Электропроводка габаритных огней левого борта, индикатор, который показывает включены ли габаритные огни, цепь подкапотной лампы, подсветка номерных знаков, рычагов отопительной системы и пепельницы, прикуриватель, цепь подсветки включателей.
Ф11. Габаритные огни расположенные с левого борта.
Ф12. Правая конструкция ближнего света.
Ф13. Левая конструкция ближнего света.
Ф14. Устройство дальнего света и левая лампочка. Она же индикатор перехода на дальний свет.
Ф15. Правая конструкция дальнего света.
Ф16. Электропроводка поворотников, реле аварийных огней, реле, отвечающее за состояние ламп в фарах, указатель заднего движения, лампочки сигнализирующие следующее: низкий уровень масла и тормозной жидкости, включен ли стояночный тормоз, низкий заряд аккумуляторов. Также часы, бортовой компьютер и цепь обмотки возбуждения генератора во время запуска силового агрегата автомобиля ВАЗ 2114.

Помимо всех вышеперечисленных предохранителей, которые находятся в монтажном блоке, существует 3 предохранителя. Эти предохранители расположены под журнальной полочкой. Здесь же расположен контроллер и схема реле, при помощи которого выполняется управление силовым агрегатом ВАЗ 2114.

Про массы | CHIPTUNER.RU

Текст и фото: И.Н. Скрыдлов, Люберцы (aka Aktuator)

В настоящее время, подавляющее большинство автомобилей используют кузов автомобиля (а/м) в качестве общего провода для большинства потребителей электроэнергии. Кузов поэтому называется массой (mass, foreground, ground) автомобиля. В случае если какое либо из соединений с массой становится ненадежным, начинаются чудеса. Простейший тому пример – перемигивание всех ламп в заднем фонаре. Включаем указатель поворота, а он начинает перемигиваться со стоп‐сигналом или светом заднего хода. При этом на нужном потребителе напряжение в два‐три раза отличается от необходимых 12–14 вольт, а на ненужном (не включенном) наоборот появляется вполне достаточное напряжение для его работы. Это с лампочками. А если такое начнется в Электронной Системе Управления Двигателя (ЭСУД)? Тогда двигатель может начать самопроизвольно менять режим своей работы – от набора больших оборотов до заглохания.

Попробую описать места, в которых наиболее вероятна потеря надежного соединения с массой, и глюки, появляющиеся при этом. Прошу заранее простить меня за порой странные и непривычные названия узлов и деталей а/м, но поскольку я работаю на гарантийной ВАЗовской станции, то положение обязывает.

Начну, пожалуй, с Аккумуляторной Батареи (АКБ). В современных а/м ВАЗ от минусовой клеммы АКБ отходит двойной провод. Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т.к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м. В первую очередь следует проверить надежность затягивания обеих гаек, между которыми крепится наконечник провода к двигателю. Сначала ослабляем наружную гайку, затягиваем гайку под наконечником, а затем обратно затягиваем наружную.

Тонкий провод, соединяющий минус АКБ и кузов автомобиля – главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для двигателя. Проверять следует затяжку как болта М6 непосредственно на клемме АКБ, так и гайки М8 на кузове. Место расположения на кузове зависит от марки а/м.

Точки заземления ЭСУД

Семейство 2108–9 и 13–15 1,5L масса ЭСУД берется с двигателя, с двух болтов М6, крепящих заглушку с правой стороны головки блока. У карбюраторных а/м там крепился распределитель зажигания. Семейство а/м 2113–15 1,5 и 1,6L с контроллерами нового поколения Бош 7.9.7 или Январь 7.2, соединение ЭСУД с массой находится на приварной шпильке, крепящей металлический каркас центральной консоли панели приборов, к тоннелю пола, через металлическую планку с двумя боковыми ушками слева и справа (Внутри центральной консоли, примерно под пепельницей). К сожалению, как показала практика, под планкой отсутствует корончатая шайба. Из‐за этого, учитывая то, что сама шпилька прокрашена в процессе изготовления а/м, и практически не затянута соответствующей гайкой, со временем появляется дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ и ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в FAQ. Таким образом, в этом случае весьма критичен и плохой электрический контакт между кузовом и минусом АКБ. (См. выше).

Семейство 2110‐12, 1,5L. Масса ЭСУД берется с двух болтов М6, расположенных на левой стороне головки блока. Семейство 21114, 21124 1,6L, с контроллерами нового поколения Бош 7.9.7 или Январь 7.2. В головке уже один болт М6. С него берется масса только на все четыре катушки зажигания, а масса на ЭСУД берется в салоне, с приварной шпильки на кронштейне крепления ЭСУД, за левым экраном центральной консоли. В свою очередь на кронштейн масса подается через шпильку, приваренную к моторному щиту посредине. Гайка на этой шпильке, как правило, не затянута. При недостаточном контакте в этих соединениях возможен дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ, ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в

Ручные стеклоподъемники

Особенности новой модели

Электропроводка ваз 2114 имеет иную конструкцию, нежели ее предшественница:

В салоне автомобиля;
В подкапотном пространстве;
В задней части кузова.

Добавился жгут проводов для подключения к клемме модуля зажигания, который подавал импульсы на свечи;
Добавился жгут проводов для подключения к электронному коммутатору;
Добавилась проводка для подключения клапана адсорбера к контроллеру системы впрыска.

Фото распиновки модуля зажигания

Предусмотрена возможность для подключения обогрева наружных зеркал;
Предусмотрена возможность для установки подогрева передних сидений;
Предусмотрена возможность для установки передних противотуманных фар и т.п.

Схема подключения противотуманных фар: инструкция для ВАЗ 2114

Подкапотное пространство

Для работы на обедненной смеси автомобиль оснащается:

Принудительной системой впрыска топлива непосредственно в каждый цилиндр;
Установкой на автомобиле системой зажигания увеличенной мощности;
Самообучающемуся ЭСУД – электронной системе управления работой двигателя.

Модуль зажигания на ВАЗ 2114 позволяет увеличить мощность искрообразования

Реализовано это с помощью установки модуля зажигания, принцип работы которого реализован:

Генератор вырабатывает переменный электрический ток;
Он подается на ЭБУ, который преобразует его в постоянный ток;
Из блока управления ток подается на обмотки катушек модуля зажигания;
Высокое напряжение генерируется во вторичной обмотке (по закону индукции) катушек;
Подается на свечи зажигания в момент начала фазы поджига.

Салон автомобиля

отсутствием в верхней части бардачка – он был перенесен ниже;
новой панелью приборов;
появлением бортового компьютера

Торпедо ВАЗ 2114 с новой панелью приборов, более известная как «европанель»

Появление новых электронных компонентов привело к тому, что изменилась схема проводки панели ваз 2114.

добавился жгут проводки с разъемом под бортовой компьютер;
появился датчик температуры наружного воздуха, устанавливаемый перед радиатором;
появилось реле вольтметра.

Схема подключения стеклоподъемников на ВАЗ 2114

На представленной схеме обозначены:

монтажный блок с выводом «А» к источнику питания и «Б» — к выключателю наружного освещения;
реле включения электрических стеклоподъемников «К5»;
переключатель правой передней двери «2» и «5» — левой двери;
моторедуктор правой двери «»3» и «4» — левой двери;
выключатель зажигания «6».

Проводка на ваз 2114 стеклоподъемников комплектовалась и исполнительным блоком

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.

Видео:

На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена. Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания. Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Установка доводчиков стекол на Ваз своими руками

Доводчик предназначен для совместной работы с автомобильной сигнализацией или другим устройством, имеющим специальный выход, на котором появляется импульс, отрицательный или положительной полярности, при изменении состояния системы ( например при постановке на охрану).

Для начала установки необходимо проверить, открываются и закрываются ли стекла автомобиля кнопками при выключенном зажигании, если нет, то необходимо найти в блоке предохранителей реле отвечающие за открытие закрытие стеклоподъемников, вынуть его и вместо него установить перемычку как показано на фото.Без этой перемычки доводчики закрытия стекол работать не будут.

Рис.1. Монтажный блок предохранителей и реле автомобиля ваз 2114

Рис.2 Перемычка вместо реле стекло подъемников — залог того что доводчик стекол у вас будет работать.

После подготовительного этапа снимаем обшивку водительской двери (обшивка пассажирской двери остается на месте)

Рис.3. Снимаем обшивку водительской двери для установки доводчика.

И устанавливаем доводчик на дверку автомобиля как показано на фото.

Рис.4, рис5. Установка модуля блока доводчика на водительскую дверь

Смотрим схему установки доводчиков.

Рис.6 Схема подключения доводчика стекол

Рис.7. Комментарии к схеме подключения доводчика стекол.

И схему электропроводки вашего автомобиля(в качестве примера установка доводчика произведена на автомобиле ваз 2114, нас интересует только фрагмент с самими стекло подъемниками и смотрим.

Черный провод подключаем к массе автомобиля. Или тупо к черному проводу , т.к. он соединяется с массой.

Белый/желтый провод и желтый провод подключаем к центральному замку вашего автомобиля.

Ищем провод, отвечающий за открытие стеклоподъемника водительской и пассажирской двери, и подключаем к ним 4 провода в разрыв.

«Подключение в разрыв» означает, что провод режется пополам и производиться подключение со стороны кнопки и со стороны мотора.

Режем пополам оранжевый провод и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки зеленый с черной полосой, а со стороны мотора зеленый провод доводчика стекол.

Режем пополам голубой с черной полосой и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки синий с черной полосой, а со стороны мотора синий провод доводчика стекол.

Тщательно пропаиваем и изолируем все соединения.

Собираем обшивку двери и пользуемся доводчиками.

Как заменить стеклоподъёмник двери на ВАЗ 2113-ВАЗ 2115?

Примечание! Стеклоподъёмник что на задней, что на передней двери заменяется практически идентично, правда там есть небольшие нюансы но на это можно даже и внимания не обращать и поэтому если вы научитесь спереди стеклоподъёмник заменять, то и на задней двери вы его так же сможете заменить и наоборот, но вот только есть одно Но! Стеклоподъёмник можно заменить как при снятом стекле с двери, так и на установленном стекле (Как вы будете делать решать вам, если стекло снимать не захотите, то в таком случае его просто отвёрткой можно будет зафиксировать, но если вдруг дверь сильно шелохнётся, то стекло может упасть и разбиться, на снятом же стекле такого у вас уже не произойдёт), если вы хотите всё таки его снять, то в таком случае прочтите статью под названием: «Замена стекла на ВАЗ», если же стекло снимать не хотите и уверены в том что он не упадёт, тогда приступайте к прочтению статьи мы в ней как раз описали процесс замены стеклоподъёмника при установленном стекле на двери автомобиля!

Снятие:

1) Начнём с передних дверей, но даже если вы заменяете стеклоподъёмники только лишь на задних дверях (А это пункт 2) то всё равно изучите пункт 1, потому что они между собой взаимосвязаны и из этих всех пунктов вы поймёте больше, чем прочитаете только лишь один из них, в общём перед заменой не важно на какой двери но нужно будет снять с неё обшивку, потому что механизм находиться внутри двери и не сняв обшивки вы до него просто не доберётесь (О том как снять обшивку, читайте в статье: «Замена передней двери на автомобиле» пункты 1-8), после того как обшивка снята, разъедините между собой колодку проводов и разъём которые на стеклоподъёмник идут (см. фото 1), после чего выверните все гайки (Их всего три) которые крепят сам механизм к двери (см

фото 2) и после этого выверните два болта крепления ползунка стеклоподъёмника к самой обойме стекла (см. фото 3), когда болты будут откручены, поднимите стекло в самый верх если вы его не сняли и зафиксируйте его в таком положение (Можно при помощи отвёртки зафиксировать см. фото 4, или же помощника попросить подержать в верхнем положении стекло можно).

Примечание! Чтобы механизм стеклоподъёмника можно было вынуть из двери и тем самым полностью снять, выверните ко всему этому два винта которые ручку открывания двери к автомобилю крепят (см. фото 1), после отворачивания винтов, снимите ручку протолкнув её для этого во внутреннюю часть двери и через вырез в двери её тем самым выведите (см. фото 2), затем с помощью тонких плоскогубец или же пассатижей или просто рукой можно, отсоедините резиновый держатель который тягу на ручки удерживает (см. фото 3) и после этого тягу от ручку отсоедините и вы сможете полностью снять её таким образом с автомобиля (см. фото 4) и поэтому когда ручка будет снята, выньте сам механизм стеклоподъёмника через тот же самый вырез в двери автомобиля!

2) Что касается задней двери и стеклоподъёмника, для того чтобы его снять, берите в руки гаечный ключ и с его помощью выверните три гайки которые сам механизм к двери крепят (см. фото 1), как только гайки будут откручены, два болта выкручивайте которые к обойме стеклоподъёмника ползунок со стеклом крепят (см. фото 2), после этого таким же образом зафиксируйте стекло как и в первом пункте описано (см. фото 3) и в завершение, когда стекло находиться уже в неподвижном состоянии, выверните три гайки крепления механизма к двери (см. фото 4) и так же ухватившись за него рукой, выньте из двери и тем самым полностью снимите.
