PCV Додж Джорни 3.6

Клапан PCV Додж Джорни 3.6 – Positive Сrankcase Ventilation – отвечает за принудительную вентиляцию картера. Мы уже рассматривали что это и как работает, в этом Pentastar 3.6 не отличается от младшего собрата World Engine 2.4. Важный момент всего один – со временем устройство клапана и форма патрубка на него изменились, что вызывает некоторые сложности при замене.

Дано:

• Автомобиль: Dodge Journey
• Год выпуска: 2012
• Двигатель: ERB (3.6 л., 3604 куб. см., 283 л.с.)
• Особенности ДВС: V6, распределённый впрыск
• Коробка передач: 62TE (автомат, 6 ступеней, AWD)
• Пробег: 175 615 километров

По регламенту «А» заводской клапан подлежит проверке с возможной заменой после шести лет эксплуатации или полутора сотен тысяч преодолённых километров. Как мы помним из документации Крайслера, до 90% автомобилей следует обслуживать по регламенту «B», что в лучшем случае 4 года и сотня на одометре. Клапан расположен на задней части правой клапанной крышки возле выпускного распредвала.

Масляная шуба на правой клапанной крышке Додж Джорни

С точки зрения инструкций, не существует первого и второго рядов цилиндров, но есть правый и левый. Определить где какой достаточно просто если провести воображаемую линию от заднего сальника коленвала к переднему и посмотреть вдоль неё. Ситуация такая же, как и со сторонами автомобиля, всегда называют по ходу движения. Вернёмся к нашим баранам. Видите масляную шубу над размытой наклейкой с номером? Нам туда, это масло хлещет из-под клапана.

Масло давит из-под клапана

Двигатель стоит поперёк, так что добраться к виновнику дело не сложное, а вот у Гранд Чероки с продольным расположением забот прибавится. Откручиваем три болта и снимаем клапан.

Три точки крепленя клапана PCV

Если вы не разбираетесь в специфике каталогов, а то и вообще опирались на данные бесплатные ресурсы, скорей всего увидите, что новый клапан отличается от установленного на заводе.

Клапан PCV Додж Джорни 3.6 – преемственность поколений

Различия в конструктиве минорны: две точки крепления вместо трёх, бортик на отводе для лучшей герметизации, да и всё. Прикрутить его не проблема, но заводской патрубок не сядет, а гнуть его бесполезно. Резиновый шланг тоже не поможет, его либо схлопнет со временем, либо разъест маслом.

Заводской клапан вентиляции картера

В оригинальном каталоге есть указание с новым клапаном покупать и новый патрубок. Тяжело предположить что помешало инженерам изначально спроектировать систему вентиляции без лишних изгибов и сократить немало материала.

Модифицированный клапан PCV Додж Джорни 3.6

Ставим новый клапан, отмываем масляную грязь с крышки и забываем о нём надолго. На закономерный вопрос что нам мешает покупать заводской артикул и не платить лишние деньги за модифицированный патрубок есть простой ответ – его сняли с производства и даже при большом желании не найти.

Для каких машин подходит?

• Dodge Ram
• Dodge Avenger
• Dodge Journey
• Dodge Charger
• Dodge Challenger
• Fiat Freemont

• Chrysler 200
• Chrysler 300
• Dodge Durango
• Jeep Wrangler
• Jeep Grand Cherokee
• Chrysler Town&Country

Устройство клапана PCV

Вот мы плавно подошли и к устройству клапана PCV, чтобы наглядно посмотреть, что он не такой простой, как кажется на первый взгляд и, что там не пружинка с шариком, как многие утверждают

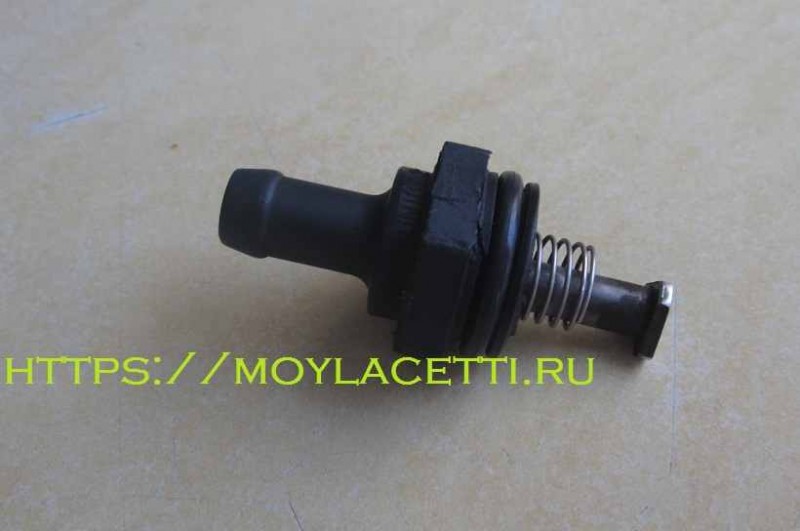

После снятия резьбовой части

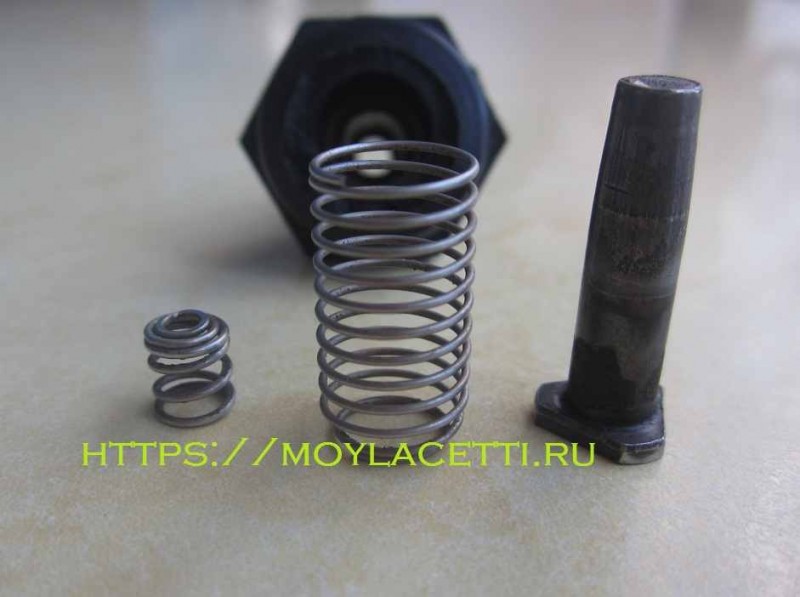

нам становятся доступны — плунжер, затем большая пружина и дополняет это всё малая пружина

Плунжер, как видно, выполнен под конус и имеет следы выработки

Казалось бы, это и всё. Но нет. Если потрясти корпус клапана, то четко слышно, что там что-то издаёт отчётливые звуки. Разбираем дальше

И находим мы там шайбу, которая и тарахтит, когда мы трясем клапан PCV

В эту шайбу вставляется наш плунжер и на ней также видны следы работы

Вот из этого состоит клапан PCV

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

• Наличными при получении
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Оценка статьи:

Маслоуловитель ваз 2112 16 клапановСсылка на основную публикацию

Похожие публикации

Моторное масло для ваз 2107 инжектор

( 2 оценки, среднее 4 из 5 )

Принцип работы клапана PCV Додж Калибр

Клапан PCV Додж Калибр на русский язык переводится как клапан вентиляции картерных газов. Если открыть капот и посмотреть на левую часть клапанной крышки (над навесным оборудованием), его легко опознать по патрубку, идущему к нижней части впускного коллектора

Выглядит совершенно не внушительно, владельцы зачастую не обращают на него внимание и даже не знают от каких бед он спасает двигатель. Дело в том, что часть газов попадает из камеры сгорания в картер

Для новых автомобилей львиную долю составляет топливовоздушная смесь, просачивающаяся на такте сжатия, а для старых – преимущественно картерные газы, но уже такте расширения, чему способствует износ и увеличение зазоров.

1. Когда двигатель заглушен, клапан PCV закрыт под действием пружины и газы не поступают из картера двигателя во впускной коллектор. Инструкция гласит, что клапан ведёт себя аналогично при обратной вспышке, но когда вы в последний раз её видели на современных двигателях?
2. На холостом ходу или в режиме равномерного движения, к примеру, на круиз-контроле по прямой дороге без уклонов или при замедлении, количество картерных газов не велико, зато разрежение во впускном коллекторе растёт, вследствие чего пружина полностью сжимается, плунжер втягивается, появляется слабый ток картерных газов во впуск, при этом подсос со стороны воздушного фильтра исключён.
3. При небольших нагрузках клапан плунжер занимает промежуточное значение, увеличивая подсос картерных газов во впускной коллектор.
4. Во время серьёзных нагрузок или при ускорении, плунжер занимает положение, при котором канал разрежения имеет наибольшее сечение. Есть вероятность, что количество образовывающихся картерных газов превысит пропускную способность клапана вентиляции, в таком случае часть их отправится через вентиляционный шланг в корпус воздушного фильтра и далее во впуск.

Клапан PCV Додж Калибр / Джип Компас / Додж Джорни

Это штатный режим работы двигателя, теперь представим, что клапан PCV Додж Калибр приказал долго жить. В первую очередь изменяется количество воздуха, подаваемого на впуск, что в ряде ситуаций вызывает обогащение топливовоздушной смеси. Система пытается скомпенсировать недостаток и начинает подсасывать масло через вентиляционный шланг. В лучшем случае масло забивает воздушный фильтр, в худшем – летит до дроссельной заслонки, узлу и так страдающему от американского инженерного гения, где оседает и препятствует полному закрытию заслонки, в результате чего получаем подсос.

Клапан PCV Додж Нитро

Если вентиляционный шланг прикажет долго жить (схлопнется от большого количества масла или перемёрзнет), а клапан PCV продолжит исправно трудиться, в картере двигателя вырастет разрежение, а тут уже до расхода масла на угар рукой подать. Ну и самое печальное: мёртвый клапан + забитая вентиляция = избыточное давление. По приведённой формуле масло будет искать путь наименьшего сопротивления, начиная с трубки щупа, заканчивая сальниками и прокладками.

Внутренности клапана вентиляции картерных газов

На ранних версиях автомобилей патрубок, соединяющий клапан PCV Додж Калибр с впускным коллектором делали из мягкой резины, причём не маслобензостойкой, из-за чего патрубок деформировался и схлопывался. Через год его заменили на жёсткий пластиковый. Что касается самого клапана, производитель регламентирует его проверку каждые 40 тысяч километров, а практика показывает, что выходит он из строя каждые 80 тысяч пробега. Особо экономные владельцы снимают и чистят его, мол, чему там ломаться, пружинка и резинка, но инструкция жирным по белому запрещает подобные манипуляции.

Для каких машин подходит?

• Dodge Caliber
• Dodge Avenger
• Dodge Journey
• Fiat Freemont

• Jeep Compass
• Jeep Liberty
• Jeep Patriot
• Chrysler Sebring

Составляющие системы вентиляции

Комплектация картерной вентиляции имеет зависимость от типа двигателя внутреннего сгорания, установленного на транспортном средстве. Несмотря на это, в состав системы входят такие элементы:

• патрубок воздушный;
• вентиляционный клапан, который выполняет функцию отсасывания газов. Интенсивность его функционирования увеличивается при увеличении силы разряжения внутри впускного коллектора;
• маслоотделитель.

Вентиляцию картера можно условно разделит на 2 большие функциональные части. Сюда относятся:

1. Малая ветвь. Выполняет функцию отбора картерных газов, которые накапливаются под клапанной крышкой.
2. Большая ветвь. Вывод выхлопные газы из-под крышки.

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие: 1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».

3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:

Примечание! Снятые шланги промойте при помощи бензина или керосина, потом их нужно просушить на солнце и если есть возможность, то ещё продуйте сжатым воздухом их (Компрессором например), перед установкой убедитесь что шланги сухие, при необходимости вытрете их на сухо при помощи тряпки и кстати, все те места куда шланги подсоединяются, тоже тряпочкой аккуратно прочистите и удалите всю грязь с них!

4) Когда всё будет закончено, снимите крышку с Головки Блока Цилиндров, она крепится на пятнадцати болтах, данные болты выкручиваются торцевым ключом или накидной головкой и воротком «на 8», потом отвёрткой крышка отделяется от ГБЦ и снимается с автомобиля, удобней всего её отделять от ГБЦ в тех местах, где специальные выступы есть для этого, один из таких выступах указан синей стрелкой.

5) После того как крышка ГБЦ у Вас будет на руках, гаечным ключом или накидным, отверните шесть болтов которые сепаратор крепят к ней (Несколько болтов указано на большом фото) и отсоедините его от крышки (см. маленькое фото).

Примечание! Данный сепаратор является неотъемлемой частью системы вентиляции картерных газов, в нём есть такая деталь как маслоотражатель, чтобы его вытащить, сжать боковые фиксаторы будет нужно при помощи пассатижей (см. фото 1,2), на маслоотражатели будет установлено резиновое уплотнительное кольцо, его подцепив отвёрткой, тоже снять нужно (см. фото 3,4) и заменить его на новое, если такое кольцо трудной найти в автомагазинах, тогда разрешается не менять его если оно будет в нормальном состоянии, а именно: Оно не должно быть сильно обжато, резина не должна загрубеть и потерять свою эластичность, а так же на кольце не должно быть трещин и другого рода повреждений!

Установка: Установка всех деталей производится в обратном порядке снятию, но перед установкой, всё промойте тщательно бензином или керосином, к самой крышке ГБЦ это тоже относится, на ней не должно быть грязи, а так же зачистите от старого герметика (Отвёрткой или мелкозернистой шкуркой) поверхность куда крышка ГБЦ устанавливается, после зачистки, обезжирьте её и нанесите новый герметик, так как это показано на маленьком фото ниже:

Дополнительный видео-ролик: Интересный ролик, который немного даст Вам дополнительной информации по системе вентиляции картерных газов, расположен чуть ниже:

Дополнительные возможности

Конечно, изначально, созданный для создания экологически чистой работы двигателя, адсорбер Лада Гранта, цена на который является несущественной, был недооценен. Производители всяческими хитростями старались обходить эту новомодную тенденцию, однако закон обязал всех производителей авто, которые не подчинились этому нововведению, выплачивать большие штрафы.

Хотя Автоваз никогда не отличался большим экспортом, однако он был вынужден принять меры по установке адсорбер, так как небольшой, но все же рынок сбыта, у него есть. Сегодня на Лада Гранта адсорбер устанавливается в обязательном порядке, так как мировые исследование выявили следующие возможности этого компонента:

– снижение потребления бензина

Подобный результат достигается, так как клапан адсорбера позволяет сгонять газы обратно в бензобак, откуда они поступают в двигатель, который в прогретом состоянии способен их переработать. Если нет этого устройства, или не работает сам клапан адсорбера, Гранта теряет топливо, что существенно увеличивает расход.

– нормализация работы выпускной системы

Благодаря фильтрации, пропадает вероятность преждевременного износа системы и её компонентов.

Чистка вентиляции картерных газов

В процессе эксплуатации автомобиля система вентиляции картерных газов неизбежно загрязняется. В результате появляются описанные проблемы в работе мотора и снижается его ресурс.

Для устранения проблем нужно время от времени выполнять чистку.

Для начала визуально осмотрите элементы на факт появления течи масла или отложений. Даже при отсутствии явных загрязнений сделайте очистительные работы и проверьте работу вентиляции.

Если негативные факторы не исчезают, придется чистить шток заслонки.

Для выполнения работы подготовьте инструмент:

1. Ядро. Применяется для изучения каналов на факт появления загрязнений на стенках.
2. Щеточная машинка. Полезна для удаления загрязнений. В качестве альтернативы можно использовать ручной инструмент.
3. Гибкая штанга. Необходима для очистки в труднодоступных участках.
4. Канальный пробойник. Пригодится для удаления засоров. Если нет специального инструмент, подойдет кирпич.
5. Инструмент (ключи, отвертка, пассатижи и т. д.)

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Тонируем стекло автомобиля – пошаговая инструкция

Далее алгоритм действий такой (характерен для многих современных автомобилей):

1. Обесточьте автомобиль отбросив клеммы АКБ для безопасности.
2. Демонтируйте патрубок воздухозаборника.
3. Снимите кожух заслонки дросселя.
4. Отсоедините провода от форсунок и отведите их вместе с разъемами в сторону.
5. Выкрутите болты, крепление щупа для изменения масла и крепежа, удерживающего впускной коллектор.
6. Достаньте трубку щупа из мотора.
7. Демонтируйте крышку рампы (поднимите ее).
8. Отбросьте топливопровод от рампы.
9. Послабьте крепежный хомут трубки на корпусе заслонки дросселя и отбросьте его.
10. Послабьте хомут крепежа патрубка клапана ХХ, подсоединенный к корпусу воздухофильтра.
11. Отбросьте разъем клапана холостого хода и демонтируйте трос заслонки дросселя.
12. Уменьшите силу затяжки хомута трубки вентиляции картера и стяните шланг со штуцера крышки клапанов.
13. Выкрутите и достаньте четыре крепежных болта коллектора впуска.
14. Немного открутите пять крепежных болтов коллектора впуска.
15. Демонтируйте коллектор в комплексе с рампой и форсунками.
16. Ослабьте или отбросьте трубки вентиляции картера от маслоотделителя.
17. Выкрутите пару болтовых соединений и отбросьте маслоотделителя от мотора.
18. Демонтируете другие патрубки системы вентиляции.

После этого осмотрите все элементы, промойте их и уберите смазку. Обязательно проверьте состояние деталей на факт необходимости замены.

При выявлении закоксованности заслонки дросселя снимите ее и промойте. Перед установкой на место всех элементов поменяйте уплотнительные кольца маслоотделителя и нанесите смазку на уплотнения.

Теперь приступайте к сбору в обратной последовательности.

Общий алгоритм:

1. Поставьте на место маслоотделитель и закрутите болты до 2.0 кгс*м.
2. Наденьте трубки на штуцеры маслоотделителя, замените хомуты и затяните их.
3. Поменяйте прокладку коллектора впуска (если нужно). Для этого выкрутите пять болтов, сделайте замену и верните их на место.
4. Пропустите вентиляционный шланг между 2-м и 3-м коллекторным каналом.
5. Установите коллектор впуска на крепежные болты и затяните их с усилием 2.0 кгс*м.
6. Верните на место топливную систему. Протяните первую ступень с усилием 1.0 кгс*м, а вторую докрутите на 75 градусов.
7. Закрепите крепежный болт нижнего кронштейна.
8. Поставьте на место трубку масломерного щупа.
9. Протяните все патрубки и наденьте трубку на заслонку дросселя.
10. Затяните хомуты и убедитесь в надежности крепежа.
11. Вставьте на место все разъемы к форсункам.
12. Убедитесь в правильности сборки.

Помните, что инструкция по снятию, очистке и замене может отличаться в зависимости от модели авто.

Срок очистки зависит от мотора. В среднем это рекомендуется делать раз в полгода, а при частой эксплуатации раз в четыре месяца. Контроль состояния каждые 10 000 км пробега или во время регулировки клапанов.

Можно действовать и при симптомах загрязнения (о них мы говорили выше).

Как осуществляется очистка оборудования

Из-за топлива низкого качества происходит преждевременный выход из строя клапана EGR или другой составляющей этой системы, например, датчика. Уже спустя 50 тысяч пройденных километров клапан может сломаться. Причин на самом деле может быть множество, но чаще всего поломка происходит из-за нагара на поверхности клапана. Нагар нарушает герметичность системы, а также оказывает негативное влияние на качество сигнала поступающего к ЭБУ.

Из-за нестабильной работы холостого хода нередки случаи поломки трансмиссии. Что же делать водителю в подобной ситуации? Решение только одно – регулярно очищать клапан EGR от нагара. Однако стоит помнить, что даже регулярное обслуживание системы не станет гарантом её бесперебойной работы. Чистка клапана от нагара в основном происходит в несколько этапов: помещение компонентов в легкий растворитель, продувка и промывка каналов.

Повреждение механизмов силовой установки

Повреждение механизмов силовой установки, отвечающих за правильное смесеобразование и маслоотделение в камере сгорания (задиры поршней, залегание маслосъёмных колец, прогар клапанов, исчезновение хонинговки и т.п.) При этом масло попадает в камеру сгорания автомобиля, где смешиваясь с парами топлива и воздуха, полностью сгорает. Расход масла при такой неисправности может быть огромный, более 1 литра на 1 км. Из выхлопной трубы начинает валить черный дым. К этой неисправности приводит езда на «непрогретом» двигателе. Через 50-60 холодных пусков хонинговка ставит маслосъемные кольца замками в одну сторону, нарушается герметичность и возрастает расход масла. С поршней слазит юбка, прогорают клапана, маслосъемные колпачки становятся твердыми. Лечение одно — капитальный ремонт двигателя.

Как проверить клапан PCV

После промывки, можно проверить общее состояние клапана. При малейшем подозрении на неисправность, клапан лучше заменить.

Проверка клапана системы вентиляции картера:

• потрясти клапан — должно ощущаться и слышаться болтание элементов клапана — значит система клапана находится в свободном положении и не заклинила
• подуть в обратную часть клапана (там где резьба) — воздух должен свободно проходить
• подуть сильно в штуцер — воздух не должен проходить или проходить в малом количестве
• всосать воздух со стороны штуцера, создавая разрежение до 30 кПа  Если Вы на это способны, то клапан должен почти закрыться. Но если Вы не супермен, а обычный человек, тогда подключите к клапану его трубку, но клапан не вкручивайте.  Заведите двигатель и дайте поработать на холостом ходу — клапан должен прикрыться. Можете заодно «погазовать» и посмотреть за работой клапана. При повышении оборотов, шток должен возвращаться в исходное положение, а при работе на холостом ходу — углубляться внутрь. Также при работе на холостом ходу необходимо пальцем легонько закрыть отверстие. Шток должен при этом вернуться в исходное положение. Также должно прослушиваться характерное клацанье. Вот снял этот процесс на видео, чтобы было понятней

Но а самый лучший способ проверить клапан — это компьютерная диагностика. Каке это сделать, показано в этом видео

Я данную процедуру провожу при каждой чистке дроссельного узла.

Плюсы и минусы закрытой системы вентиляции картерных газов

В конце хотелось бы сравнить достоинства и недостатки системы вентиляции картера для тех, кто мечтает избавиться от неё.

Минусы системы вентиляции картера:

• замасливание впускного тракта двигателя — необходима регулярная чистка
• при плачевном состоянии двигателя объём картерных газов на столько велик, что о нормальной работе системы и двигателя можно забыть — требуется ремонт двигателя

Плюсы системы вентиляции картера:

• чище наш с Вами воздух, так как картерные газы на много токсичней отработанных
• меньше шансов наблюдать течь через уплотнения и сальники
• увеличивается ресурс моторного масла
• уменьшаются окислительные процессы внутри двигателя
• картерные газы повышают детонационную стойкость
• картер не сообщается с атмосферой, в следствие чего в него не засасывается пыль и влага

Хотя ладно, ещё кое-что напишу

Что будет если заглушить систему вентиляции картера

Это реальная история.

Жил-был хороший парень и был у него Ваз 2106. Как и большинство водителей он отключил шланг вентиляции картерных газов от фильтра на карбюраторе и оставил его телепаться под капотом. Всё было как у всех — ездил, дымил потихоньку, никого не трогал.

Затем ему в голову пришла на первый взгляд нормальная идея — всё это дело окультурить, чтобы не дымило под капотом и не тянуло этой гадостью в салон. Он взял более длинный шланг и протянул его под днищем в район подвесного подшипника кардана. Всё хорошо подвязал и снова ездил дымил потихоньку.

Пришла зима. Вечером, после работы, каждый по своим машинам и собираемся разъезжаться по домам. Он завёл двигатель и стал ждать пока я отъеду, чтобы освободить проезд.

Я в своих мыслях тыкаю ключ в замок, включаю зажигание и тут раздаётся жуткий взрыв! Я с перепугу даже не понял, что происходит. Выскочил из машины, смотрю, у напарника глаза по пять копеек, весь трусится, а из под капота дымок идёт.

Открываем капот, а там… Хай Бог милует… Всё в масле, щупа нету на месте, шланг его вентиляции сорвало. Проводка, двигатель, капот — всё истекает маслом! Жуть, в общем…

Заглянули под машину, а из его шланга вентиляции висит большая-прибольшая сосулька. Тут всё стало понятно. Шланг этот был длинный и подвязан в нескольких местах. Мало того, что шёл «волнами», так ещё и немного вверх. Там постоянно собирался конденсат и никуда не стекал, а с приходом морозов, начал обмерзать, пока не заглушил вентиляцию картера полностью.

Вот такие дела.

Теперь, в принципе, и всё, о чём хотелось написать про систему вентиляции картера.

Всем Мира и ровных дорог!!!

Ещё в сообществе Мой Лачетти:

+5

Клапан – как важнейшее составляющее устройства

Говоря о том, как работает клапан адсорбера, необходимо представить само устройство. Оно представляет собой, грубо говоря, банку с углем, которая оснащена клапаном, позволяющим конденсировать и направлять пары. Клапан продувки адсорбера контролируется ЭБУ, который и подает сигнал о его открытии/закрытии.

Важно!!! Электромагнитный клапан адсорбера может создавать определенные неприятности для водителя. В холодное время года, при запуске непрогретого двигателя, может слышаться определенный звук, похожий на щелчки

Этот звук является нормой, так как «на холодную» клапан может работать некорректно.

Чтобы не спутать этот звук с возможными поломками, необходимо применить прогазовку. При отсутствии изменений, можно смело списывать щелчки на абсорбер.

Вентиляция картера двигателя

Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

• открытая – с отводом картерных газов в окружающую среду;
• закрытая – с отсасыванием газов во впускную систему двигателя.

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке.
Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.

Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1.
Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ».
Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон.
Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Как передается и распpостраняется пневмококковое заболевание?

Бактерия S. pneumoniae, как правило, может быть обнаружена в назофарингеальной зоне (область носа и горла) и младенцев и маленьких детей. Также в редких случаях она может обитать в назофарингеальной зоне взрослых людей.

Бактерия передается от человека к человеку воздушно-капельным путем при кашле или чихании зараженного индивидуума в непосредственной близости от окружающих. Принимая зараженную пищу или воду заразиться пневмококком нельзя, поскольку распространение бактерии возможно лишь в каплях воды, нходящихся в воздухе. В большинстве случаев бактерия не вызывает развития очевидных симптомов, поскольку иммунная система человека предотвращает перемещение бактерии из назофарингеальной зоны в другие части организма. Если же человек имеет ослабленную иммунную систему, то бактерия имеет более высокий шанс передвижения из горла в легкие, кровеносную систему, гайморитные пазухи, среднее ухо, головной мозг, что, в свою очередь, ведет к развитию достаточно тяжелого инфекционного заболевания.

Почему клапан PCV важен

Неисправные PCV могут вызывать загрязнение моторного масла, накопление осадка, утечки масла, высокий расход топлива и другие проблемы, связанные с повреждением двигателя, в зависимости от типа неисправности.

Хотя некоторые из этих проблем можно обнаружить до того, как они обострятся с помощью простых проверок, выход из строя клапана PCV или связанных с ним компонентов часто приводит к дорогостоящему ремонту. Это связано с тем, что большинство владельцев автомобилей не включают систему PCV в свои процедуры технического обслуживания. Несмотря на то, что некоторые производители автомобилей предлагают регулярно заменять эту деталь, владельцы автомобилей все равно забывают его заменить

Кроме того, не все производители подчеркивают важность регулярных проверок системы

Ниже в этой статье мы обсудим, как владельцы автомобилей могут тестировать свои собственные клапаны PCV.

Но прежде чем мы перейдем к этому, вот вся эта статья в двух словах: что делает клапан вентиляции картерных газов, что происходит, когда он выходит из строя, и как его проверить.
