Как отрегулировать карбюратор к151д на 406 двигателе

Устройство карбюратора К-151

Карбюратором оборудовано большинство отечественных автомобилей:

  • легковые автомобили «Волга» и ИЖ;
  • внедорожники УАЗ;
  • лёгкие грузовики «Газель» и «Соболь».

Основное его назначение — подготовка и регулировка состава топливно-воздушной смеси для двигателя внутреннего сгорания.

Карбюратор предназначен для подготовки и регулировки составп топливно-воздушной смеси для двигателя

Устройство карбюратора К-151 довольно сложное. Он состоит из следующих элементов:

основной корпус с поплавковой камерой;

второй корпус или корпус дроссельных заслонок, которые поворачиваются приводом от педали акселератора;

верхняя крышка поплавковой камеры, в которой находится запорный механизм, не позволяющий камере переполняться бензином, и воздушная заслонка для запуска холодного двигателя;

главная дозирующая система (ГДС), состоящая из жиклёров и топливных магистралей для приготовления топливно-воздушной смеси;

система холостого хода, необходимая для стабильной работы двигателя на холостых оборотах, состоящая из обводного канала, жиклёров и регулировочных винтов, а также клапана экономайзера с мембранным механизмом;

ускорительный насосный механизм, позволяющий автомобилю двигаться без провалов при резком ускорении и состоящий из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;

эконостат — система, предназначенная для обогащения двигателя топливно-воздушной смесью при резком увеличении оборотов;

переходная система, состоящая из топливных и воздушных жиклёров и обеспечивающая плавность увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере.

Устройство карбюратора К-151 довольно сложное

К-151 имеет две камеры. Дроссельные заслонки в процессе работы открываются поочерёдно. Это гарантирует бесперебойную подачу топлива. При поступлении в карбюратор топливо проходит сквозь штуцер, в который вмонтирован сетчатый фильтрующий элемент. Эта сеточка очищает бензин от примесей и грязи. Излишки топлива через топливный шланг поступают обратно в бензобак. Всё это позволяет поддерживать в топливной системе необходимое давление.

Познакомился с карбюратором Пекар К151 я после покупки автомобиля Волга(Газ 2410). Ну что могу сказать? Карбюратор выпускает АО «Пекар» (Петербургские карбюраторы) и предназначен для установки на автомобили «Волга», «Газель» (модификация К-151). Волга я вам скажу конечно престижная машина отечественного производства, но не экономичная, насчёт горючего… И в этом не последнюю роль играет карбюратор. Конечно К151 более экономичней, чем К-126, который выпускался ранее, прибавилась мощность, но есть конечно и недостатки, они по моему присутствуют во всех отечественных изделиях. Жиклёрам свойственно засоряться, и поэтому приходится чистить их (не реже одного раза за два месяца). А так для отечественного авто, вполне нормальный карбюратор.

Mihail74

http://otzovik.com/review_728025.phpl

Серьёзным преимуществом К-151 является наличие подсоса. Система управления холодным пуском двигателя на автомобилях с К-151 работает раздельно. Поэтому иногда холодный пуск может быть затруднён. Во избежание подобных проблем между полумесяцем пускового устройства и регулировочной пяткой дроссельной заслонки протянута проволока. Эта проволока создаёт сцепление между двумя раздельными механизмами и гарантирует быстрый запуск двигателя.

При этом подсос можно регулировать, выставляя нужные значения в зависимости от погодных условий.

Ремонт карбюратора К151Д

Ремонт карбюратора К151 включает в себя разборку-сборку, промывку и продувку, замену деталей, последующую настройку, в основном во время ремонтных работ заменяются:

  • жиклеры (как воздушные, так и топливные);
  • распылитель («носик» или «слоник») ускорительного насоса;
  • прокладки;
  • запорный механизм поплавковой камеры (в комплекте игла и седло);
  • винт качества;
  • диафрагмы.

Если нет необходимости капитально ремонтировать узел, можно произвести ремонт без его снятия, для удобства покупателей детали часто продаются ремкомплектами.

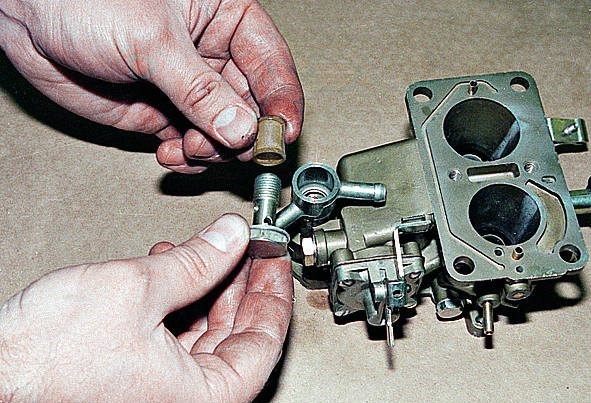

Также заменяется сетчатый фильтр тонкой очистки, он находится в корпусе штуцеров подачи топлива и «обратки».

Если выполняется капремонт карбюратора, узел разбирается весь до основания, обязательно промываются и продуваются все каналы, в том числе снимаются большие и малые диффузоры.

Регулировка пускового устройства

Схема пускового устройства

1 – шток диафрагменного механизма;
2 – левая часть двуплечего рычага пускового устройства;
3 – пружина закрытия воздушной заслонки;
4 – стяжной винт двуплечего рычага;
5 – усик на правой части двуплечего рычага;
6 – рычаг на переднем конце оси воздушной заслонки;
7 – закрывающий рычаг на заднем конце оси воздушной заслонки;
8 – тяга пускового устройства;
9 – промежуточный рычаг;
10 – воздушная заслонка;
11 – резьбовая головка на конце тяги (для ранних моделей карбюраторов);
12 – регулировочный винт-упор приоткрытия дроссельной заслонки;
13 – кулачок;
14 – канал подвода разрежения к диафрагме пускового устройства;
А, Б, В – зазоры;
К – выступ рычага 9.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Снимаем карбюратор с двигателя (см. Снятие карбюратора).
Приоткрыв дроссельную заслонку, отводим рычаг пусковым устройством до упора влево…
…и фиксируем его в этом положении проволокой или шнуром.

Круглым калибром (например, сверлом) проверяем зазор между кромкой дроссельной заслонки и стенкой смесительной камеры.

Зазор должен быть 1,5 – 1,8 мм. Если он не соответствует норме,…
…пассатижами (или ключом «на 8») ослабляем затяжку контргайки, отверткой вращая винт-упор, выставляем требуемый зазор.

Винт-упор имеет фигурную головку.

Плоскость головки должна оставаться перпендикулярной плоскости кулачка пускового устройства.
Поэтому поворачиваем винт либо на полоборота, либо на целое количество оборотов.
При повернутом рычаге управления пусковым устройством до упора и полностью закрытой воздушной заслонке…
…набором щупов проверяем зазор между рычагами на оси воздушной заслонки. Он должен быть в пределах 0,2–0,8 мм.

Если зазор «не правильный»,…
…отверткой ослабляем винт крепления накладного рычага на кулачке пускового устройства.

При большем зазоре перемещаем накладной рычаг вверх, а при отсутствии зазора – вниз (в пределах прорези под винт крепления).

На карбюраторах ранних выпусков указанный зазор выставляется регулировкой длины тяги привода воздушной заслонки. Для этого на тяге установлена резьбовая головка.
Утопив Г-образный шток пускового устройства, сверлом проверяем зазор между нижней кромкой воздушной заслонки и стенкой диффузора. Он должен быть 6±1 мм.

Для установки требуемого зазора…
…ослабляем затяжку винта, стягивающего половины двухплечего рычага.

Изменяя взаимное положение половин рычага, выставляем требуемый зазор, и затягиваем винт. Проверяем зазор и при необходимости повторяем регулировку.

Forty@hotmail.ru

Как разобрать К-151

Следует учитывать, что разновидностей карбюратора К-151 довольно много. Однако принципы разборки и сборки для всех практически одинаковы. Прежде чем начинать демонтаж, надо мысленно представить карбюратор состоящим из трёх основных частей: крышки, корпуса дросселей (средней части) и низа. С ними и надо работать:

  1. Снимается верхняя крышка К-151. Она легко демонтируется, достаточно будет вывернуть несколько болтов. Верхняя крышка К-151 легко демонтируется
  2. Вынимаются оба диффузора. Диффузор на К-151 тоже съёмный
  3. Затем снимаются ось с поплавком. Для этого надо вывернуть специальный винт сбоку, который держит элементы. Винт сбоку держит ось с поплавком
  4. Вытащить игольчатый клапан с резиновым колечком.
  5. Разобрать жиклёры. Схема разборки жиклёров поможет всё правильно снять и собрать
  6. Выкрутить болты ускорительного насоса. Болты ускорительного насоса выкручиваются плоской отвёрткой
  7. Вытащить корпус дроссельных заслонок. Корпус дроссельных заслонок вытаскивается путём выкручивания двух винтов

Корпус дроссельных заслонок отделяется от нижней части К-151. Под корпусом находятся две прокладки, они тоже снимаются. Главные составные узлы карбюратора могут разбираться основательно, хотя это и не столь необходимо делать, если надо просто прочистить жиклёры, отверстия и каналы. Разборка карбюратора предписывается в обязательном порядке, если засорены жиклёры, надо продуть или промыть внутренние детали К-151.

Общая информация об устройстве

Агрегат имеет два находящихся рядом вертикальных канала. Они необходимы для впуска кислорода. В нижней части каждого из каналов находится дроссельная заслонка. Каждая из них является камерой карбюратора. Привод на дроссельной заслонке создан таким образом, что по мере нажатия на педаль вначале открывается одна заслонка и только затем — другая. Камеру, заслонка которой открывается ранее, называют первичной.

В средней части каждого из каналов для прохода воздуха есть специальные сужения в форме конуса. Это диффузоры. Для чего нужны эти элементы? За счет них создается эффект разрежения, на базе которого топливо из поплавка подсасывается в систему. Нужный для карбюратора уровень бензина в камере поддерживается при помощи специального механизма с игольчатым клапаном и поплавком. Об этом мы расскажем более подробно.

Ремонт составных элементов

Конечно же, карбюратор К-151 далеко не идеален. Для более эффективной производительности его отдельные части нуждаются в рихтовке и шлифовке. Речь о привалочных плоскостях:

  • верхней крышки, а именно в зоне поплавковой камеры;
  • средней части, где поверхность часто выгнута из-за перетягивания устройства к коллектору.

Ремонт насоса-ускорителя

Насос ускорительной системы попадает в зону внимания ремонтника часто после того, как падает динамика автомобиля. Появляются провалы, увеличивается расход — на начальных стадиях, время от времени.

Если проверка насоса даст такие результаты, надо приступать к его ремонту:

  • производительность ниже 8-9 куб. см;
  • наличие люфта ножки насоса, что объясняет запаздывание подачи горючего;
  • кривое направление струи из носика распылителя — бьёт не в камеру, а в диффузор.

Ремонт карбюратора К151 своими руками в данном случае означает грамотную настройку. Естественно, крышка устройства должна быть снята. Ниже приведены полезные рекомендации:

  1. Протестировать производительность насоса можно только на снятом карбюраторе. Его следует заполнить бензином, затем установить над воронкой с мензуркой (отрезанное днище от пластиковой бутыли тоже подойдёт, если знать, сколько там вмещается). Далее открыть дросселя, удержать их секунд пять в открытом положении. Потом закрыть на 1-2 секунды и вновь открыть. Повторить эти операции десять раз подряд. Сверить объём собранного в мензурке горючего;
  2. Струю легко направить в нужное место, проточив стенку и повернув носик распылителя на пару миллиметров. Смесь должна бить прямо в камеру, а не капать туда или вовсе не попадать. При полном отсутствии струи из распылителя, нужно удостовериться в исправности нагнетательного клапана и чистоте отверстия. Вообще, лучше будет диафрагменный механизм разобрать, промыть его полость и продуть все каналы струёй сжатого воздуха. Отверстие распылителя можно эффективно прочистить куском 0,3-миллиметровой проволоки;
  3. На моделях К-151Д/С предусмотрен двойной топливный распылитель ускорительного насоса. Однако он в этих карбюраторах не нужен, так как вторая камера закрыта. Если данный распылитель будет установлен по какой-либо причине (ошибке), то он начнёт заливать топливо и во вторую камеру. При открытии заслонки бензин потечёт в коллектор. Это вызовет провалы в работе двигателя. Поэтому рекомендуется заменить данный элемент на одинарный. Или модернизировать карбюратор, включая в работу и вторую камеру;
  4. Заслонка воздуха при открытии должна стоять строго в вертикальном положении — 90 градусов! Малейший её завал приведёт к повышению расхода топлива;
  5. Ножка регулируется путём лёгкого подгиба. Она не должна иметь даже малейшего свободного хода. Правильно отрегулированный ускоритель начнёт реагировать мгновенно.

Замена игольчатого клапана в поплавковой камере

Как и было сказано выше, потребление большого количества топлива может начаться из-за неисправного игольчатого клапана. Чтобы его заменить, надо провести следующие действия:

  • демонтировать верх карбюратора;
  • вытащить поплавковую ось;
  • снять поплавок с иголкой;
  • отвернуть седло клапана;
  • установить новые детали;
  • собрать всё обратно.

Описание конструкции

Карбюратор К-151Д, устанавливаемый на автомобиль с двигателем ЗМЗ-4063, имеет два расположенных рядом вертикальных канала (камеры) для прохода воздуха, в нижней части каждого из которых установлена поворотная дроссельная заслонка. Привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка. Камера, в которой дроссельная заслонка открывается раньше, называется первой, другая – второй.
В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры, создающие разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается при помощи механизма с поплавком и игольчатым клапаном.
Поплавковый механизм карбюратора полностью (вместе с иглой и поплавком) размещен в корпусе карбюратора и доступен для визуального контроля после снятия крышки (уровень топлива в поплавковой камере можно измерить, не вынимая поплавка).
Карбюратор состоит из трех основных частей:верхней — крышки корпуса, с фланцем и шпильками крепления корпуса воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Крышка крепится семью винтами к корпусу карбюратора через картонную прокладку;средней — корпуса карбюратора, с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами;нижней — корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода, а также устройством холостого хода, крепящемся к корпусу карбюратора снизу двумя винтами через три прокладки (две тонкие – картонные и одна толстая – пластмассовая).
В карбюраторе имеются следующие системы, устройства и механизмы:
  поплавковый механизм;
  топливодозирующие системы;
  главные дозирующие системы
  первой и второй камер;
  система холостого хода;
  переходная система второй камеры;
  эконостат;
  ускорительный насос;
  пусковое устройство
  клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода (ЭПХХ);
  система вентиляции картера;
  система вентиляции поплавковой камеры;
  механизм управления дроссельными заслонками.Система холостого хода — автономная, с регулировкой состава смеси.
Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной
заслонки второй камеры
.Ускорительный насос диафрагменного типа, вступающий в работу при резком нажатии на педаль акселератора. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.Пусковое устройство — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится при помощи ручного привода. В момент пуска двигателя пневмокорректор под действием
разрежения, возникающего во впускном трубопроводе, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.
Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель. Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Тарировочные данные карбюратора К-151Д
Параметры Первая камера Вторая камера
Жиклер топливный главный* 225±3,0 340±4,5
Жиклер воздушный главный* 330±4,5 330±4,5
Блок жиклеров системы холостого хода с эмульсионной трубкой*: жиклер топливный 95±1,5
жиклер воздушный 85±1,5
Жиклер воздушный системы холостого хода 425±6
Жиклер эмульсионный системы холостого хода* 280±3,5
Жиклер топливный переходной системы* 150±2,0
Жиклер воздушный переходной системы* 270±3,5
Диаметр отверстия в винте-держателе распылителя эконостата, мм 2+0,06
Диаметр отверстия перепуска топлива в бак, мм 1,1+0,06
Диаметр седла топливного клапана, мм 2,2+0,06
Диаметр диффузоров, мм: малых 10,5+0,1 10,5+0,1
больших 23+0,045 26+0,045
Производительность ускорительного насоса за 10 полных ходов, см3 10±2
Уровень топлива от верхней кромки корпуса, мм 21,5+1,5
* В таблице даны маркировки, нанесенные на жиклерах с указанием погрешности при измерении их пропускной способности.

Системы холостого хода

К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3–0,6% (обычно регулируют с некоторым запасом – 0,7–1,1%), а СН до 180–230 ppm. Регулирование проводится в основном винтом качества смеси.

На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30–40 % и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ – прим. Ред.). ЭПХХ также выполняет функцию «антидизель», т.е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.

В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В арбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале. Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.

Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов – прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин–1, и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно – ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он – первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.

Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал – значит вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу – значит необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.

Проверка электронного блока может производиться подсоединением к нему вместо провода идущего к электропневмоклапану лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200–1 500 лампочка должна гаснуть, а при их снижении до 900–1 000 снова загораться. В этом случае блок исправен.

Ремонт насоса-ускорителя

Если возникают неисправности ускорительного насоса карбюратора, двигатель начинает «захлебываться», при резком наборе оборотов двигателя получается провал. Достаточно часто причиной такой работы ДВС является засорившийся «носик» распылителя топлива, также может выйти из строя диафрагма ускорительного насоса.

Дефекты диафрагмы определяются внешним ее осмотром, добраться до нее можно легко, не снимая карбюратора с двигателя

Для этого нужно отвернуть четыре винта крышки (на рисунке снизу – под номером 11), но снимать ее нужно аккуратно – важно не потерять пружину, которая находится внутри узла

Чтобы определить исправность распылителя ускоритель насоса, необходимо снять корпус воздушного фильтра, рукой повернуть дроссельную заслонку и посмотреть, идет ли топливо через «носик» ускорителя. Если распылитель засорился, его можно попытаться продуть, но для этого потребуется снимать крышку карбюратора. Если носик не продувается, его следует заменить, работа по его замене также выполняется без снятия всего узла. Замену распылителя ускорительного насоса производим следующим образом:

  • снимаем воздушный фильтр;
  • отсоединяем трос подсоса;
  • отворачиваем семь винтов верхней крышки карбюратора;
  • вынимаем шплинт тяги пускового механизма, освобождаем тягу, демонтируем крышку;
  • отворачиваем винт распылителя, продуваем или меняем деталь;

К-151 Д

Для автомобилей «Газель» с двигателем ЗМЗ-406 производитель предусмотрел отдельный карбюратор. Он отличается от элемента для «Волги» с 402 двигателем. Карбюраторы имели и разную маркировку. Для «Волги» маркировка была К-151 С, а для «Газелей» — К-151 Д. Внешне же обе модели карбюраторов никаких отличий не имели. Незначительная разница есть в устройстве, номинале жиклеров и других технических нюансах.

В карбюраторе «Газели» носики ускорительного насоса подают топливо в две камеры, тогда как для «Волги» ускорительный насос работает только в первой камере.

В чем недостатки данного механизма? Проблема у данного карбюратора с 406-м двигателем – это огромный расход топлива. Особенно это заметно, когда машина загружена (что актуально для «Газелей») и двигается на скорости более 60 километров в час. Проблема эта есть, и она широко распространена. Владельцы коммерческих авто пытаются решать ее любыми возможными способами.

Среди владельцев считается, что данная модель очень капризная. Агрегат устраивает не всех, нередко многие от этого прибора отказываются в пользу других моделей.
