Как снять панель приборов на ваз 2107

Тюнинг консоли

Тюнинг консоли ВАЗ-2107 представляет собой оптимизацию передней панели, в результате которой в авто может появиться множество полезных особенностей и преимуществ, таких, как новые магнитофон, часы или прикуриватель. Доработка бороды ВАЗ-2107 позволяет сделать транспортное средство более оригинальным и функциональным. Любой желающий посредством несложных усовершенствований может установить в машину проигрыватель, современные часы, USB-розетку, устройства для контроля за электросетью и маленькие «кармашки» для небольших предметов.

Среди основного инструментария, без которого невозможен тюнинг штатной бороды ВАЗ-2107, стоит отметить: электрические лобзик и дрель; «болгарку»; слесарный уголок; простой карандаш; линейку; клей и степлер для мебели.

Создаваемый своими руками тюнинг бороды ВАЗ-2107 может подразумевать изготовление новой панели, которая изначально будет иметь специальные участки для расположения переключателей и индикаторов. Проще всего тюнинг консоли осуществить посредством обыкновенной фанеры с толщиной около 6 мм. В качестве отделочных материалов целесообразно использовать искусственную кожу, идеально сочетающуюся по цвету с остальными элементами салона. В последнее время автовладельцы приспособились внедрять даже карбон.

Устройство приборной панели семёрки

По части наукоемкости и уровня профессионализма никаких особенных претензий к выполняющему эту операцию быть не может. Если владелец знает, как разобрать электрочайник и чем это лучше делать, то как снять щиток приборов на ВАЗ 2107, уж точно вопросов не вызовет. Сложности появятся только первый раз, когда до этого не приходилось разбирать жигулевскую переднюю панель и выковыривать из неё приборку.

Абсолютно все модификации 2107 и 2105 имеют схожий алгоритм демонтажа приборки, который мы сегодня озвучим в помощь отчаянным владельцам, решившихся потратить выходной день на замену лампочки. Для начала надо запастись терпением, это самое главное, а потом иметь хороший набор отвёрток разной длины и толщины. Мы будем использовать их в качестве монтажных лопаток и манипуляторов там, куда руками добраться физически невозможно.

Что такое тюнинг и чем он полезен

Тюнинг автомобиля (от английского tuning — настройка, регулировка) – это доработка, техническое усовершенствование автомобиля, внесение изменений в заводские характеристики с целью улучшить его характеристики. Простыми словами, тюнинг — это переделка автомобиля под индивидуальные потребности и вкусы.

Тюнингу подвергается практически всё, что есть в автомобиле: двигатель, трансмиссия, подвеска, колёса, тормоза, сиденья, руль, приборная панель, подсветка, фары, бамперы, зеркала и многое другое.

Тюнинг внешнего вида авто (окраска в необычные цвета, установка литых или кованых колёсных дисков, наклейки, аэрография, тонировка стёкол, установка спойлеров, изменение света фар и т. д.) также называют стайлингом, так как он позволяет создать индивидуальный стиль для автомобиля, выделяющий его в дорожном потоке.

С помощью тюнинга можно превратить любимую «семёрку» в спорткар

По моим наблюдениям на улицах города, «классика» часто подвергается тюнингу как внешних элементов, так и салона. Встречались «семёрки», по уровню комфорта практически не уступающие современным иномаркам: с кондиционерами, электростеклоподъёмниками, мощной акустикой, удобными сиденьями, красивой подсветкой приборной панели. Считаю, что тюнинг предлагает практически неограниченные возможности, которыми стоит пользоваться, это даёт вторую жизнь старенькой, но любимой машине.

Неисправности приборной панели и их устранение

Панель приборов позволяет, находясь на водительском месте, обнаружить большинство неполадок систем автомобиля. Когда привычные приборы выходят из строя, водителю становится некомфортно, так как часть информации о состоянии авто будет недоступна. Поэтому нужно уметь оперативно диагностировать и устранять неисправности приборной панели.

Замена лампочек подсветки

Хорошая подсветка незаменима при движении машины в тёмное время. Ночью водителя отчасти ослепляет свет фар встречных автомобилей, поэтому ориентироваться в темноте салона без подсветки весьма затруднительно. На поиск нужной кнопки уходят секунды, которые могут быть решающими в оценке дорожной ситуации.

«Семёрка» и с работающими лампочками известна очень тусклой подсветкой. Мне приходилось ехать на ВАЗ 2107 ночью в качестве пассажира, и я убедилась, что приборной панели этого автомобиля действительно не хватает яркости. Постоянно присматриваться к спидометру, когда нужно внимательно следить за дорогой, не только некомфортно, но и просто опасно. Поэтому даже если неисправностей в работе подсветки нет, я бы советовала заменить освещение приборной панели, например, установить дополнительные светодиоды. Это легко и недорого можно сделать самостоятельно. Хорошая подсветка приборной панели — это не только комфорт водителя, но и залог безопасности на ночной дороге, где каждая секунда может стать решающей.

Замену подсветки приборной панели ВАЗ 2107 произвести несложно, достаточно следовать инструкции:

Видео: замена ламп подсветки приборной панели ВАЗ 2107

Замена выключателя освещения панели приборов

В центре панели ВАЗ 2107 расположен пластиковый корпус, на котором размещаются часы и выключатель освещения приборов. В случае выхода из строя эти приборы следует заменить.

Последовательность операций по замене выключателя освещения:

Работы по снятию выключателя завершены. Установка нового выключателя осуществляется в обратном порядке.

Проверка и замена отдельных приборов

ВАЗ 2107 — далеко не новый автомобиль, поэтому приборы могут внезапно выйти из строя

Если часы не являются прибором первостепенной важности и не требуют срочного ремонта, то, к примеру, с указателем уровня топлива медлить не следует. Приборы можно заменить самостоятельно без особых усилий

ВАЗ 2107 — довольно простая в плане ремонта машина. Исходя из личного опыта, иногда для устранения неисправности достаточно постучать по прибору или отключить его и подключить заново, так сказать, перезагрузить. Разумеется, так просто справиться получается не всегда, со временем приборы всё равно приходится заменять. Зато можно воспользоваться случаем и установить новые, цифровые аналоги приборов «семёрки», например, часы или даже бортовой компьютер.

Указатель уровня топлива

Признаками неисправности указателя уровня топлива могут быть:

Не стоит игнорировать эти симптомы неисправности указателя уровня топлива, иначе велик риск просто встать на дороге, когда бензин внезапно закончится, а индикатор об этом не скажет. Знакомые однажды попали на ВАЗ 2107 в подобную ситуацию вдали от города — ловить попутку и просить дать немного бензина оказалось весьма неловко.

При выявленной неисправности указателя уровня топлива его следует заменить. Стоимость нового указателя составляет 400–500 рублей. При этом можно приобрести более современный прибор с цифровым индикатором.

Тахометр

Тахометр показывает частоту вращения коленчатого вала в минуту, в разговорной речи этот параметр обычно называют оборотами двигателя.

Заменить тахометр на новый своими руками нетрудно. Демонтируйте приборную панель, извлеките из неё тахометр и поставьте новый. Если все действия произведены верно, устройство будет корректно отображать данные.

Вольтметр

Некорректные показания вольтметра (стрелка постоянно находится в красной зоне) чаще всего свидетельствуют о проблемах с генератором. Но штатный стрелочный указатель ненадёжен и не всегда работает правильно. Поэтому желательно заменить его на цифровой прибор.

Видео: установка цифрового вольтметра на ВАЗ 2107

Часы на «приборке» ВАЗ 2107 — не самый необходимый прибор, однако многие автолюбители к ним просто привыкли.

Снятие и установка часов осуществляется по такой же схеме, как и выключателя освещения. Подключить часы, следуя схеме, не составит труда. К прибору присоединены три провода:

Два последних провода можно подключить в любом порядке. Если часы не заработали, но подсветка есть, следует поменять провода местами.

Как снять высокий тип панели

Если на вашем ВАЗ-2109 установлена высокая модель панели, то действовать нужно иначе:

1. Сперва снимите рулевое колесо, чтобы получить доступ к приборной доске.
2. Если у вас карбюраторный двигатель, вытяните подсос и удалите с него ручку.
3. Теперь вам нужно снять декоративную накладку, она держится на двух винтах.
4. Удалите пепельницу и прикуриватель.
5. Вытяните на себя ручку управления вентилятором.
6. Подденьте отверткой и демонтируйте декоративные ручки управления приводом отопителя салона.
7. Будьте осторожны, снимая колодки проводов питания, идущих к переключателю печки и к лампе подсветки регулировки отопления.
8. Уберите ручки гидрокорректора фар и регулятора освещения панели приборов.
9. Торцовой головкой проверните эти регуляторы, и аккуратно толкните их внутрь.
10. Уберите воздушные дефлекторы обдува левого и правого бокового стекла, а также выверните крепления, которые располагались под ними.
11. Переключатель света фар подденьте отверткой и вытащите на длину проводов, отсоедините его от питания. Верните колодку обратно за пластиковую часть.
12. Уберите магнитолу или стандартное радио, а затем отверните центральное крепление декора.
13. По краям декоративной накладки расположены защелки, которые нужно будет отжать, чтобы движением вверх снять декоративную часть торпеды.
14. Отсоедините питание от прикуривателя, ламп подсветки, аварийной сигнализации.
15. Снимите декоративные накладки и динамики, отключив их от проводки. После этого обесточьте переключатель обогрева заднего стекла и противотуманных фар.
16. Отверните крепежи и снимите панель приборов, выверните центральный винт на спидометре и отсоедините его от тросов. Обесточьте щиток.
17. Обесточьте и снимите замок зажигания, отсоедините от питания тягу управления воздушной заслонкой.
18. Отсоедините от питания лампу подсветки отсека под личные вещи. Выверните оставшиеся крепления слева и справа, снимите панель.

Сборка проводится в обратном порядке, особенно важно следить за подключением колодок питания. Рекомендуем, перед тем как разобрать панель, посмотреть видео

Источники

Приборная панель

Для отображения технической исправности транспортного средства и контроля над его состоянием существуют визуальные индикаторы, которые расположены на приборной панели. Если в автомобиле возникает какая-либо поломка, то определенный датчик возвестит об этом водителя.

Приборная панель “Приоры” обладает максимальной информативностью и содержит необходимое количество индикаторов. Каждый датчик на панели подсвечивается изнутри различным цветом, тревожные сигналы окрашиваются обычно в красный цвет.

За подсветку отвечает набор лампочек, вмонтированных с другой стороны приборной доски.

Расшифровка индикаторов

Для того чтобы легко ориентироваться в данном конкретном состоянии автомобиля, необходимо понимать назначение всех индикаторов. Это также поможет разобраться в поломке устройства и его причине. На приборной панели “Приоры” расположены следующие сигнальные индикаторы:

• спидометр – извещает о скорости, с которой движется транспортное средство;
• тахометр – показывает обороты коленчатого вала за минуту, красная зона сообщает о критическом превышении показателя;
• состояние аккумуляторной батареи – нормальное состояние датчика выключенное, если загорается, то имеются неисправности с самой батареей или электропитанием (кроме момента включения зажигания);
• давление масла – загорается при критически низком давлении смазочной жидкости в двигателе, крайне не рекомендуется дальнейшая эксплуатация транспортного средства;
• датчик стояночного тормоза – желтый цвет на сигнализирует о включенном состоянии;
• температура охлаждающей жидкости – нормальное положение стрелки 80-90 ℃, свыше 100 ℃ происходит перегрев системы охлаждения, эксплуатация двигателя запрещена;
• наличие топлива в бензобаке – информирует о количестве бензина.

Дополнительные датчики

Еще несколько важных информационных индикаторов на приборной панели “Приоры”:

• кнопка управления суточным пробегом автомобиля и навигация между режимами;
• аварийная сигнализация – нормальное положение характеризуется вдавленной кнопкой без световой индикации;
• неисправность в усилителе руля – при поломке данного устройства датчик будет сигнализировать при включенном зажигании;
• индикатор дальнего света фар – при активации горит синим цветом;
• габаритные огни – оповещает о включенных габаритных огнях транспортного средства;
• неисправные подушки безопасности – во время включения зажигания на приборной панели “Приоры” загорается индикатор, система сканирует целостность подушек и при удовлетворительном результате индикатор гаснет;
• датчик ремня – сигнализирует о нарушении безопасности вождения, водитель не пристегнут соответствующим ремнем;
• неисправность тормозной системы – эксплуатация автомобиля запрещена;
• поломки в системе ABS – можно передвигаться, тормозная система в норме, но проблему режима помощи в торможении лучше устранить;
• неисправность двигателя внутреннего сгорания (Check Engine) – обширный перечень неисправностей, влияющих на работу мотора, требуется скорейшая диагностика и безотлагательный ремонт.

Для освещения приборов в данном транспортном средстве устанавливаются два типа лампочек: обычные и с патроном категории VDO.

Иногда они перегорают, причиной может быть перенапряжение в электрической сети автомобиля, сильная вибрация кузова, конец срока службы или некачественность изготовления (что чаще всего).

Чтобы определить вид монтируемой лампочки, необходимо снять приборный щиток и на его обратной стороне выкрутить сгоревший элемент. Сами световые компоненты одинаковые. Однако их контакты, в виде очень тонких проводков, припаяны к контактам патрона.

Замена лампочек

Замену лампочек приборной панели “Приоры” можно осуществить двумя способами. Первый – самый легкий: просто купить лампочку вместе с патроном и без труда заменить ее. Во втором случае придется вооружиться паяльником и терпением, так как проводные контакты светового элемента припаяны к патрону.

Необходимо выпаять старые контакты, освободить патрон от сгоревшей лампы и припаять новую

Важно обратить внимание на полярность во время сборки. При неправильном подсоединении лампочка сгорит и придется начинать все сначала, вплоть до покупки нового светового элемента

Демонтаж панели

Ремонтировать ВАЗ 2107 можно, имея в своём арсенале всего несколько отвёрток. В частности, для снятия панели придётся отвинтить всего один крестовый винт.

Как правильно снять щиток приборов

Для быстрого демонтажа щитка нужно следовать приведённому ниже алгоритму:

Поддев отверткой, снимают пластинку справа от печки

Крестовой отвёрткой выкручивают винт, спрятанный под пластинкой

Нижняя ручка управления печкой уже снята

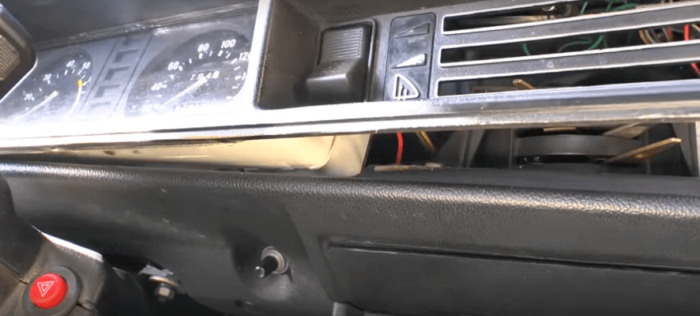

Правый край панели отклоняют вправо и на себя

Для снятия панели отсоединяют контакты от кнопки выключателя печки

Серый толстый шланг отводится в сторону и гайка-барашек на нём отворачивается

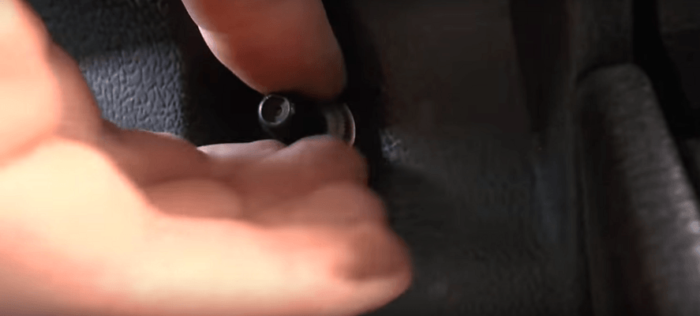

Отвинчивают гайку с ручки сброса суточного пробега

Снят первый белый штекер, второй, расположенный чуть глубже, тоже снимают

Белый провод эконометра находится чуть дальше от противоположного края панели

Последний из трёх штекеров — красного цвета, его также снимают

Снятая панель оказалась в руках — демонтаж проведён успешно

Панель остаётся у вас в руках. На всю операцию обычно уходит четверть часа.

Сборка панели производится в обратной последовательности.

ВАЗ «Семёрка» стал последней классической моделью волжского завода. Тем не менее владелец такой машины может большинство проблем решать своими силами. Ему под силу самостоятельно поменять даже приборную панель.

Тюнинг щитка приборов ВАЗ 2107

Пожалуй, у каждого наступает такой момент, когда щиток приборов в его автомобиле ВАЗ начинает казаться тусклым и невзрачным. Для того чтобы его «оживить» не потребуется каких-либо дорогостоящих изменений, достаточно сделать более яркую подсветку и установить декоративную наклейку, которую можно найти практически в любом автомобильном магазине и заменить вставки на циферблатах. Итак, вооружившись отверткой и паяльником, приступаем к тюнингу щитка приборов ВАЗ 2107.

Снятие щитка приборов ВАЗ.

Первым делом необходимо с помощью плоской отвертки снять ползунки, управляющие работой отопителя (печки). Затем, справа от кнопки включения «аварийки» откручиваем и снимаем гайку с шайбой, которые и крепят кнопку сброса показаний спидометра. Справа от снятых ползунков есть небольшая круглая заглушка, которую нужно снять и открутить расположенный за ней саморез. Затем нужно аккуратно вынуть щиток приборов и освободить трос спидометра, открутив поджимающую его гайку. Отсоединяем все провода, и освобожденный щиток приборов остается у нас в руках.

Следующий шаг – снятие стрелок

Делать это нужно предельно осторожно, чтобы не погнуть ни стрелку, ни штифт, на котором она сидит. Вполне возможно, придется приложить усилие, но аккуратно, вытягивая стрелку в направлении параллельном штифту

Тюнинг щитка приборов.

Перед всеми работами совместите стрелку спидометра с ограничителем, а на тыльной стороне сделайте пометку, чтобы знать в каком положении стрелка «лежит». Это сильно упростит установку спидометра и избавит от ненужной работы.

Первым делом снимаем старые щитки ВАЗ 2107 (это делается довольно просто) и устанавливаем на их место новые. Затем аккуратно устанавливаем стрелки, опять же, чтобы не погнуть штифты

При этом важно совместить матки на задней стороне спидометра и при совмещенных метках установить стрелку в «лежачем» положении. Также аккуратно наклеиваем понравившуюся наклейку, предварительно обезжирив поверхность

При этом особенно важно проследить, чтобы она легла, ровно и без перекосов.

Установка светодиодной подсветки.

Есть два варианта установки светодиодной подсветки на ВАЗ – непосредственно за цифрами шкал, либо же, как общую подсветку всего щитка приборов. Естественно, все это остается на ваше усмотрения, главное учесть, что в первом случае подсветка будет достаточно яркой и придется потратить довольно много времени на пайку и уклейку светодиодов.

Светодиоды должны быть рассчитаны на рабочее напряжение 12 Вольт, а контакты их лучше всего нарастить на 2-3 см. Для первого варианта снимаем все штатные лампочки и впаиваем на их место светодиоды. После этого подключаем питание (лучше всего приглушить свет и отрегулировать положение и направление светодиодов).

Для второго варианта, если вы хотите осветить всю панель целиком, можно установить либо четыре светодиода расположенных по двое сверху и снизу щитка приборов (расстояние выбирайте сами, оно зависит от того, какую часть щитка приборов вы хотите осветить больше), либо шесть — по три сверху и снизу. В данном случае нужно будет припаивать дополнительные провода, чтобы подключить светодиоды к питанию и высверливать места крепления. Один из вариантов – приклеить светодиоды на клей, если они не совпадают по расположению с местами запитывания. В данном случае рекомендуется использовать только хороший клей, а места установки обязательно обезжирить.

Кроме того, при таком расположении светодиодов есть маленькая хитрость, чтобы усилить силу подсветки. По внутреннему периметру можно оклеить боковую поверхность щитка приборов фольгой – она будет отражать свет от стенок внутрь, усиливая подсветку. Чтобы определиться, насколько это вам нужно, лучше собрать щиток, подключить питание и хорошо подумать – устроит ли вас подсветка такой мощности.

Сборка щитка ВАЗ 2107 производится в обратном порядке, ничего сложного в этом нет. Главное – что вы достигли желаемого результата!

Как снять щиток приборов на ВАЗ 2107

Снять щиток приборов (или приборную панель) требуется для многих целей: смена лампочек освещения, самой панели, контрольных приборов. Нужно снять панель, чтобы провести её тюнинг, а некоторые нечистоплотные «специалисты» таким образом добираются до счётчика и «скручивают» пробег. Независимо, карбюраторный ВАЗ 2107, или инжектор, схема снятия одна и та же.

Ниже приведена комбинация приборов для ВАЗ 2107 инжектор:

Разница в комбинации незначительная: если у вас инжектор, то добавлен индикатор неисправности системы управления двигателем:

Символ загорается при зажигании, после устойчивого запуска гаснет. Постоянно горит или мигает, если неисправен инжектор, или нарушена работа двигателя.

Разберём последовательность действий для снятия панели.

1. Запомните: почти все работы по обслуживанию электрических цепей в автомобиле ВАЗ 2107, да и в любом другом начинаются с «обесточивания массы», или размыкания отрицательной части цепи, которой служит кузов. Для этого нужно снять клемму со знаком «минус» с аккумуляторной батареи.
2. С помощью отвёртки с прямым шлицем аккуратно снимаем три колпачка с рычагов управления отопителем салона. Схема порядка снятия любая.
3. Правее рычагов видна заглушка с символом отопления. Той же отвёрткой поддеваем её. Снятие заглушки не вызывает затруднений. Под ней расположен винт – саморез, крепящий правую часть приборной панели. Выкручиваем его.
4. Справа от кнопки сигнализации есть утопленная рукоятка, которая «обнуляет» суточный пробег. Нужно открутить и вытащить у неё гайку вместе с шайбой, а саму рукоятку протолкнуть внутрь панели.
5. Аккуратно тянем на себя правую часть панели, рядом с рычагами отопителя.
6. Теперь нужно отсоединить трос привода спидометра. Надеваем нитяные перчатки, чтобы не испачкать руки маслом, и отворачиваем гайку на тросике. Она имеет рифление по ободу, и показана стрелкой.
7. Убираем шланг подвода вакуумного разряжения со штуцера экономайзера. У ВАЗ 2107 он находится с левой стороны приборной панели. Иногда он оказывает сопротивление, поэтому можно аккуратно приложить силу.
8. Важный момент! Прежде чем разъединять разноцветные колодки, запомните маркировку и места стыковки, или запишите, куда они присоединяются. Только после этого можно размыкать разъёмы. Если при сборке будет нарушена схема подключения, придётся всё разбирать заново.
9. Заключительный этап: выполняем снятие щитка. Операция закончена.

При установке щитка все действия производятся в обратном порядке. Не забудьте перед установкой панели подключить все контакты, накинуть минусовую клемму на аккумулятор и включить зажигание. Так как если что-нибудь забыть подсоединить, то потребуется снова полностью снимать панель.

Раз вы сняли панель, то можно сделать её тюнинг. Например, изменить внешний вид циферблатов. Для этого вначале аккуратно снимаете стрелки, при этом нужно постараться не погнуть ни их, ни штифты. Движение – только «вытягивание» перпендикулярно плоскости циферблата (не забудьте перед снятием отметить место, в котором стрелка «лежит» в нулевом положении).

Следующим этапом наклеиваем новый циферблат, для хорошего качества наклейки поверхность нужно обезжирить и тщательно прикатать наклейку. Также можно сделать тюнинг подсветки приборной панели, установив светодиоды на 12 В, ток 350 мА. Главное при пайке не забывать в последовательную цепь ставить резистор, предохраняющий от перегрузки. Светодиоды можно поставить вместо штатных ламп, и включить в цепь реостат.

На фото представлен достойный тюнинг приборной панели ВАЗ 2107 в дневном и ночном вариантах освещения.

Панель приборов отечественной семерки

Панель ВАЗ-2107, как и любого другого автомобиля, комплектована только наиболее важными сигнализаторами «жизнедеятельности» транспортного средства.

Их, конечно, немного, но они обязательны и их следует хорошо знать. Это поможет вовремя заметить возникшую неисправность. Во время движения каждый профессиональный водитель раз в несколько минут смотрит на приборную панель с целью оценки работы систем машины. Это поможет ему, если нужно, скорректировать вовремя собственные действия.

Однако бывают случаи, когда неопытные водители не совсем понимают значения датчиков панели приборов.

Наиболее распространенными аварийными ситуациями являются следующие:

• Загорается аварийная лампа давления масла. В такой ситуации нужно прекратить движение, заглушив мотор. Необходимо проверить уровень масла. Если он недостаточный — следует долить масло и только тогда завести двигатель. Возможно, что аварийная сигнализация будет продолжать гореть. В таком случае, необходимо повторно заглушить мотор и найти способ транспортировки машины на буксире к месту, где будет проводится ремонт. Если вы продолжите движение с включенной аварийной лампочкой, то через некоторое время двигатель «застучит» вследствие того, что провернулись вкладыши шатунов. Если дальше продолжать движение, то двигатель заклинит. А в этой ситуации уже придется проводить капитальный ремонт силового агрегата.
• Возможно загорание аварийной лампы аккумуляторной батареи (АКБ). В этой ситуации сначала необходимо проверить клеммы – возможно, они окислились и нет надежного контакта. Если это не помогает, то причина в генераторе. Он не вырабатывает необходимый уровень тока для заряда АКБ. Если неисправность возникла в дневное время суток, то лучше постараться добраться до ближайшей СТО. В таком случае нужно выключить все электроприборы. Качественный аккумулятор в таких условиях «протянет» 100 или даже более километров (энергия будет идти только на питание системы зажигания). Чаще всего, в таких ситуациях, из строя выходит реле-регулятор напряжения.
• В случае загорания аварийной лампы тормозной жидкости следует сразу же остановиться. Езда без тормозов – всегда опасное занятие, это не экстрим, а обычная техника безопасности. Если возникла такая неисправность, проверьте уровень тормозной жидкости и, если надо, долейте ее. Если машина может тормозить – нужно постараться потихоньку добраться до ближайшей СТО. Если же дела обстоят так, что автомобиль не реагирует, то есть не тормозит, лучше вызвать механиков или, если вы умеете, устраните причину поломки своими руками.
• Датчик, который показывает температуру охлаждающей жидкости, «размещен» в красной зоне. На «классике» не предусмотрена специальная аварийная сигнализация, которая информирует водителя о «закипание» двигателя. Поэтому неопытный водитель легко может «проспать» такой момент (но не заметить пар из-под капота весьма сложно). В такой ситуации нужно остановится, дать мотору остыть. Не нужно сразу лезть под капот. Вы можете получить сильный ожог. Когда двигатель остынет, необходимо проверить уровень охлаждающей жидкости. Если нет обрыва патрубка механизма охлаждающей жидкости, то нужно постараться доехать к СТО или гаража и уже там выяснить, почему повысилась температура. Чаще всего это случается вследствие выхода из строя термостата или не включения вентилятора радиатора.
• Датчик, который сигнализирует об уровне топлива, на нуле. Если в бензобаке менее пяти литров бензина, тогда загорится сигнальная лампочка. В этой ситуации нужно подзаправится.

Во время движения всегда нужно обращать внимание на показания тахометра. Обороты силового агрегата не должны быть выше отметки 5000 оборотов в минуту

Водитель с опытом старается держать стрелку в зеленой зоне. Таким образом, обеспечивается экономичный режим движения транспортного средства.

Как снять панель приборов, тюнинг, доработки

Снятие панели приборов на автомобилях ВАЗ 2110, 2111 и 2112 — дело не из простых. Но в то же время, выполнить данный ремонт возможно и своими руками, имея под рукой необходимый инструмент, а также четкую инструкцию.

Касаемо плана действий, в Интернете не так много детальных руководств по снятию и установке панели приборов, и все это связано с тем, что процедура имеет ряд сложностей и тонкостей, о которых не каждый может вспомнить при написании такой статьи.

Впрочем, я постараюсь сделать материал, который хоть на 90% поможет дать общую картину и основные моменты, которые стоит учитывать при снятии панели на ВАЗ 2110-2112. Для выполнения ремонта понадобится следующий инструмент:

1. Отвертка с крестообразным лезвием, как короткая, так и длинная
2. Головка на 10 мм, желательно глубокая
3. Трещоточная рукоятка или вороток
4. Кусачки или острый нож
5. Фонарик при необходимости

Снятие и установка панели приборов на ВАЗ 2110, 2111 и 2112

Прежде чем приступать к выполнению данного ремонта, необходимо сделать следующее:

После этого можно приступать к дальнейшим действиям. Сразу же извлекаем и снимаем все элементы панели, такие как: штатные часы, блок управления отопителем, блок индикации, а также центральный дефлектор, и не забываем про кнопки с магнитолой. В результате, получаем примерно следующую картину:

Далее, при помощи отвертки поддеваем и извлекаем заглушки по верхним углам крепления панели приборов. На деле это выглядит следующим образом.

С другой стороны делаем аналогично, после чего при помощи головки и удлинителя откручиваем гайки крепления панели приборов в верхней части.

Теперь переходим к остальным местам крепления. Снизу, в левой и правой части панели — по углам, также есть по одному винту которые необходимо открутить. Первый показан ниже.

Второй же находится в правой части панели в том же самом месте — снизу в углу. Также, сразу отворачиваем саморез, которым крепится диагностическая колодка:

Теперь переходим к боковым местам креплений каркаса, которые находятся по центру с каждой из сторон — ниже на фото показана левая сторона:

Справа будет все аналогично. Далее переходим к внутренним креплениям каркаса, которые находятся в следующих местах. Первый — под монтажным блоком предохранителей, чтобы добраться — откидываем крышку и заглядываем внутрь панели:

Второй же справа — виден при открытой крышке вещевого ящика (бардачка):

Разумеется, монтажный блок придется также снять, чтобы он остался нетронутым с подпанельной проводкой.

• Продеваем его внутрь при отведенной назад панели приборов, также придется отрезать некоторые хомуты крепления проводки, к примеру, в этом месте, которое показано на фото:
• Теперь пробуем снимать панель ВАЗ 2110, отводя ее в сторону с обеих сторон, равномерно, без особых усилий и резких движений.

На фото выше видно, что трубки гидрокорректора фар обрезаны, так как в моем случае они были просто не нужны. Если же вам их необходимо сохранить, все делаем аккуратно и снимаем их, вытащив блок управления из панели приборов. Далее окончательно снимаем панель, разумеется, предварительно отсоединив все провода, которые будут препятствовать этому.

Установка происходит в обратной последовательности, подключая все провода и разъемы на свои места, блоки и переключатели, а также остальные элементы, которые были сняты в результате этой процедуры.

Установка Европанели вместо обычной на ВАЗ 2110, 2111 и 2112

Многие владельцы, которые уже давно являются владельцами ВАЗ 2110, хотели бы сменить скучную панель на более современную. В таком случае можно установить панель нового образца с автомобилей, выпускаемых после 2006 г.в., или же с версий «Богдан», которые являются аналогами десятого семейства, разве что украинской сборки.

При подобных переделках в основном менять ничего не придется, но стоит учесть, что в таком случае необходимо купить европанель в полной комплектации:

• каркас панели приборов в сборе с накладкой
• щиток (комбинация) приборов
• кнопки и выключатели
• дефлекторы отопителя
• блок управления отопителем нового образца
• подпанельная электропроводка
• рулевое колесо, кожух и переключатели

Только в таком случае все становится без особых проблем с минимальными трудозатратами.

Когда нужно снимать приборку

Ремонт приборной панели может пригодиться в том случае, когда банально перегорела любая из контрольных ламп, а это крайне нежелательно, поскольку в автомобиле нет больше никаких средств контроля таких систем, как, к примеру, состояния блока управления инжекторным двигателем (естественно, в моделях 2107 последних лет с инжектором). Лампа Check Engine появилась только в семёрках с этими моторами и если она перегорит или потеряет контакт с платой от вибрации или влаги, то о причинах нестабильной работы двигателя можно будет только догадываться.

Ну а сами приборы, тахометр, спидометр и указатели состояния датчиков в системах, выходят из строя крайне редко, если вообще когда-либо выходят из строя

Кстати, следует обращать внимание на приборку в момент, когда поворачивается ключ зажигания и вспыхивают все лампы в тестовом режиме так сказать. Именно этот момент даст понять, что контрольная лампа той или иной системы не работает и с ней нужно проводить разъяснительные мероприятия
