Ремонт и замена стартера на автомобилях ваз

Третий способ – замыкание

И наконец, мы подошли собственно к теме данной статьи: правильно замкнуть стартер отверткой. В этом случае не нужна грубая физическая сила или буксировка. Достаточно будет вооружиться простой отверткой, желательно с длинной рукоятью. Прежде, чем перейти непосредственно к алгоритму проведения процесса, давайте остановимся на вопросе: а чем лучше замкнуть стартер – отверткой, гаечным ключом или монтировкой? Отметим сразу, что монтировка – это вариант на черный день, когда под рукой не оказывается ни отвертки, ни ключа. Как правило, отвертка и ключ помогают в случаях, когда неисправно реле. Характерные щелчки из-под капота при повороте ключа в замке зажигания, тому полное подтверждение. Шестерня бендикса не в состоянии провернуть коленвала, так как реле не дает достаточно энергии. Остается замкнуть стартер, давая напряжение непосредственно на обмотки. Как и говорилось выше, желательно вооружиться большой отверткой или ключом, который бы достал обе силовые клеммы реле, чтобы их перемкнуть. Не забываем выставить рычаг коробки на холостой ход, а ручник затянуть до отказа. Ключ в замке зажигания надо повернуть на пол-оборота, чтобы зажглись соответствующие лампочки на панели приборов. Отвертка, приложенная к клеммам, в данном случае срабатывает, как само реле. Способ, как видим не хитрый. Но надо всегда быть начеку. Дело в том, что можно навредить катушке. Она легко выходит из строя, если несколько раз подряд делать такое. Просто на классических контактных системах катушка не имеет соответствующей защиты, как на бесконтактных системах. Чтобы обезопасить катушку от перегорания рекомендуется сделать следующее:

• Попросить ассистента сесть в автомобиль;
• Пусть он поставит ключ зажигания в положение зажигания, а вы в это время замкнете контакт.

Проблема будет решена в одну минуту. Но затем надо будет в обязательном порядке посетить автомастерскую, где стартер подвергнется тщательной диагностике со стороны специалистов. Они сразу же определят причину, устранят ее и вы больше не попадете под закон Мерфи. Хотя никто не может дать гарантии, что это не произойдет по истечении определенного промежутка времени.

Да Нет

Стартеры в автомобилях выходят из строя в среднем 1 раз в 5 лет. И здесь наблюдается следующая тенденция: в большинстве европейских и американских авто эту деталь приходится заменять намного реже, чем в продукции российского автопрома. В частности, даже в абсолютно новенькой машине марки ВАЗ стартер иногда ломается каждые 1.5-2 года.

Если вдруг в вашем авто случится такая поломка и возникнет необходимость завести его с вышедшим из строя стартером, вы сможете сделать это даже не имея под рукой практически никаких инструментов. Чтобы узнать, как замкнуть стартер,

Если же при этом вы застряли где-то в лесной глуши или в горах, то, возможно, вам стоит связаться с украинской Службой по Чрезвычайным Ситуациями.

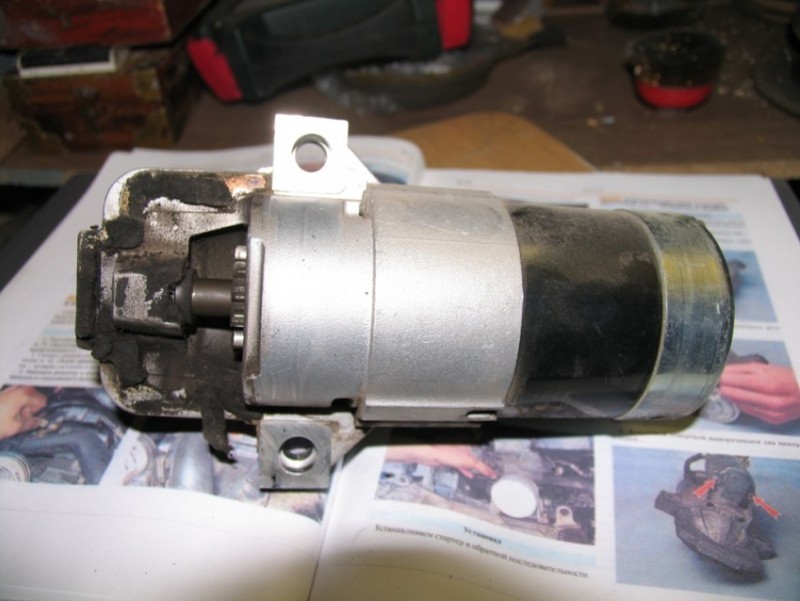

Фото ремонта стартера своими руками

Также рекомендуем просмотреть:

• Замена масла в двигателе своими руками
• Регулятор оборотов своими руками
• Ремонт двигателя своими руками
• Бампер своими руками
• Покраска авто своими руками
• Полировка автомобиля своими руками
• Полировка фар своими руками
• Замена порогов своими руками
• Регулировка карбюратора своими руками
• Как заменить свечи
• Багажник своими руками
• Замена лобового стекла своими руками
• Замена подшипников своими руками
• Химчистка салона своими руками
• Ремонт кузова своими руками
• Камера заднего вида своими руками
• Промывка форсунок своими руками
• Прицеп своими руками
• Замена сцепления своими руками
• Ремонт АКПП своими руками
• Регулировка фар своими руками
• Минитрактор своими руками
• Ремонт рулевой рейки своими руками
• Шумоизоляция автомобиля своими руками
• Тюнинг ваза своими руками
• Ремонт генератора своими руками

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел	Особенности
Электромотор	По нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкой	Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Тяговое реле	Служит для выдвижения бендикса с шестеренкой при включении электроприбора
Втулки	Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Устройство и принцип работы

Стартер ВАЗ 2110 имеет не слишком сложную конструкцию, но человек, который хочет произвести ремонт этого механизма, должен знать, что в число его элементов входят:

1. Приводной вал;
2. Ступицы с кольцом;
3. Втулка крышки;
4. Шестерни, оборудованные зубьями и кольцом муфты;
5. Водило;
6. Опоры приводного вала, оснащённые вкладышем;
7. Якорный сердечник.
8. Оси шестерни планетарной разновидности.
9. Постоянный магнит;
10. Прокладки;
11. Корпус;
12. Коллектор;
13. Рычажный кронштейн;
14. Приводной рычаг;
15. Задняя крышка, оснащённая специальной втулкой;
16. Якорное реле и вал;
17. Удерживающая обмотка;
18. Щёткодержатель;
19. Сердечник тягового реле;
20. Контактная пластина и болты;
21. Скобы.

Описанные компоненты стартера чаще всего требуют замены, диагностики или ремонта при возникновении неполадок.

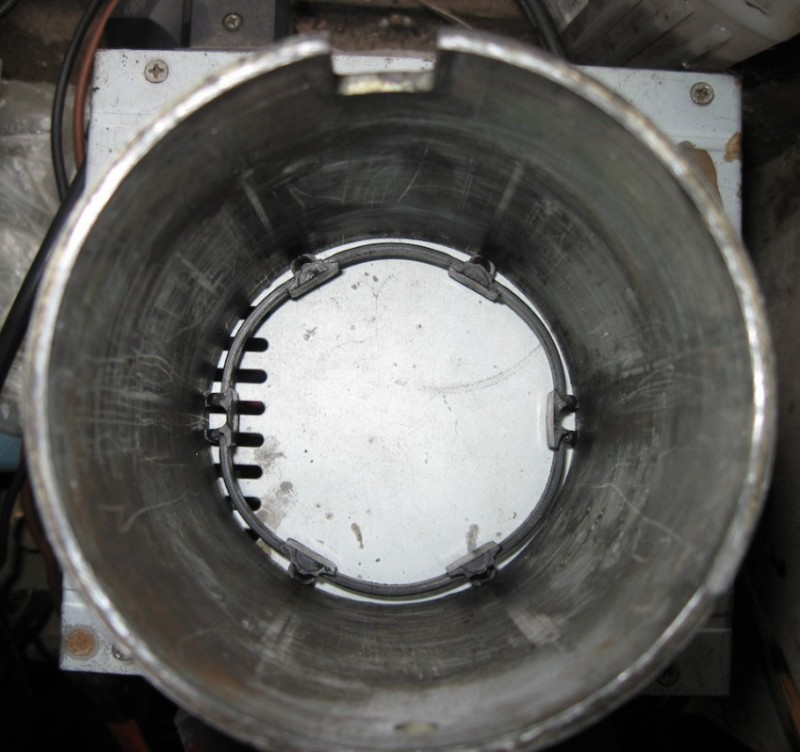

К корпусу стартера монтируются четыре создающие магнитное поле устройства. С внутренней стороны они закрепляются втулкой из алюминия. Крышка плотно прикрепляется к корпусу. Надёжная фиксация обеспечивается благодаря двум шпилькам. Якорный вал вращается в специальных вкладышах.

Стартер играет основную роль в запуске автомобиля, так как придаёт вращение коленвалу

Посредством редуктора планетарной разновидности момент «уходит» на приводной вал. Его передачу обеспечивает специальная шестерня. После начала движения автомобиля она обеспечивает их разъединение, чтобы защитить от повреждений редуктор.

При пуске двигателя напряжение передаётся на две обмотки тягового реле. После замыкания контактов оно перестаёт работать. Напряжение не должно превышать 8 В. Если его значение выше или ниже, то это «говорит» о наличии неполадок в системе.

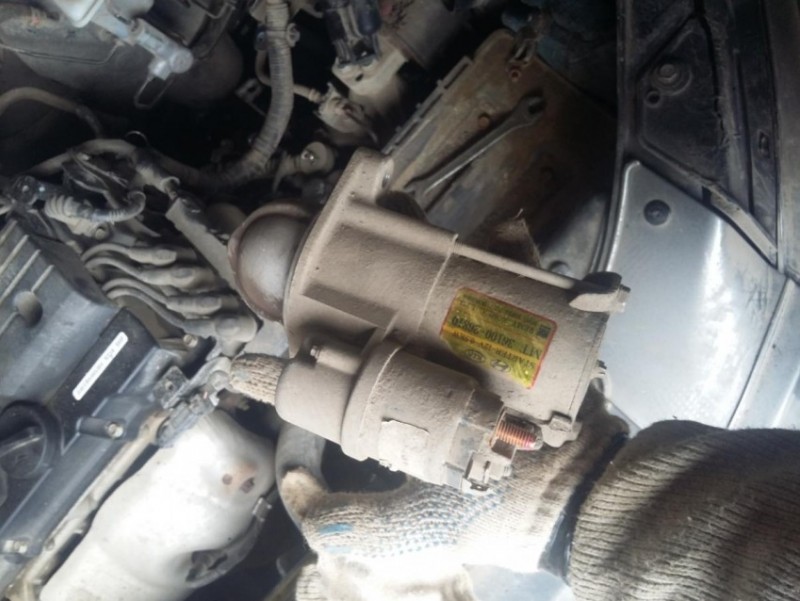

Стартер на ВАЗ 2110 находится левее и чуть ниже аккумуляторной батареи

Проверка

Прежде чем приступать к ремонту, необходимо проверить наличие и суть поломки. Как это сделать самостоятельно? Надо понимать, что можно быть уверенным только в поломке контакта или втягивающего реле, остальные полоски можно идентифицировать только в сервисе.

Если при попытке завести двигатель и перемещении стартер в положение старта ничего не будет происходить, то вам следует отверткой переключить силовые контакты. Если при этом стартер начнет работать, то это скажет о том, что неисправность кроется либо во втягивающем реле, либо с цепи управления.

Чтобы понять, что именно работает неправильно, воспользуйтесь мультиметром и измерьте уровень подаваемого напряжения. Если оно в норме, то это говорит о том, что сломано именно реле.

Ремонт

Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

• Щетки;
• Якорь;
• Обгонная муфта;
• Тяговое реле;
• Втулки.

Теперь обо всем поочередно.

Щетки

Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

1. Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
2. Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
3. Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
4. Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
5. Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
6. Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

Щетки

Якорь

Если со щетками все хорошо, следующим подозреваемым будет якорь.

1. Снимите корпус со стартером.
2. На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
3. При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
4. Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.

Обгонная муфта

Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.

Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.

1. Снимите стопорное кольцо, расположенное возле обгонной муфты.
2. Снимите ограничительное кольцо.
3. Демонтируйте пластиковый упор рычага, что позволит достать якорь.
4. Достаньте промежуточную опору с вала.
5. Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.

Бендикс или обгонная муфта

Тяговое реле

Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.

• Чтобы снять реле, открутите два винта, расположенные спереди;
• Приподнимите реле, отсоедините от рычага якорь;
• Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.

Реле

Втулки

При чрезмерном износе втулок не редко нарушается работоспособность стартера. Это обусловлено материалом, из которого они изготовлены — латунь, бронза или медь. Контакт с более прочным металлом провоцирует износ.

Втулки

1. В случае со стартером ВАЗ 2109 мы имеет одну втулку, расположенную в задней крышке, а также вторую, которую вы найдете в картере сцепления.
2. Определить наличие дефектов можно визуально. Если на элементах есть сколы, трещины, задиры, прочие дефекты, это говорит об износе.
3. Попробуйте перемещать поперечно вал стартера. Если ощущается заметный люфт, втулки стартера износились и им нужна замена.
4. Планируя замену задней втулки, рекомендуется одновременно поменять и саму крышку.
5. Передняя втулка извлекается из картера метчиком нужного размера. Закрутите метчик, как резьбу, и уперевшись им в дно отверстия, втулка постепенно начнет выходить со своего места.
6. Прежде чем поставить новую втулку, обработайте внутреннюю поверхность гнезда посадки моторным маслом.

Собирая стартер обратно после ремонта, наиболее значимым советом будет очистка поверхностей от загрязнений. Это позволит существенно продлить срок службы отремонтированного агрегата и избежать поломок в ближайшем будущем.

Приготовьтесь к тому, что попытки отремонтировать стартер не дадут ожидаемого эффекта. В этом случае лучше заменить его полностью или обратиться на проверенный автосервис.

 Загрузка …

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

1. Откручивают гайки крепления крышки корпуса.
2. При необходимости дополнительно отпаивают концы обмоток.
3. После снятия крышки осматривают силовые контакты:

• При их подгорании производят зачистку поврежденной части наждачной бумагой;
• При износе производят замену.

1. Устройство собирается в обратном порядке и проверяется на работоспособность.
2. Отремонтированное реле устанавливается обратно на стартер.

Каждый водитель желает ездить на автомобиле, который предсказуемо себя ведет с начала проворота ключа в замке зажигания. Но иногда именно в этот момент случаются неприятности с авто. Одним из виновников данного события может оказаться реле в стартере.

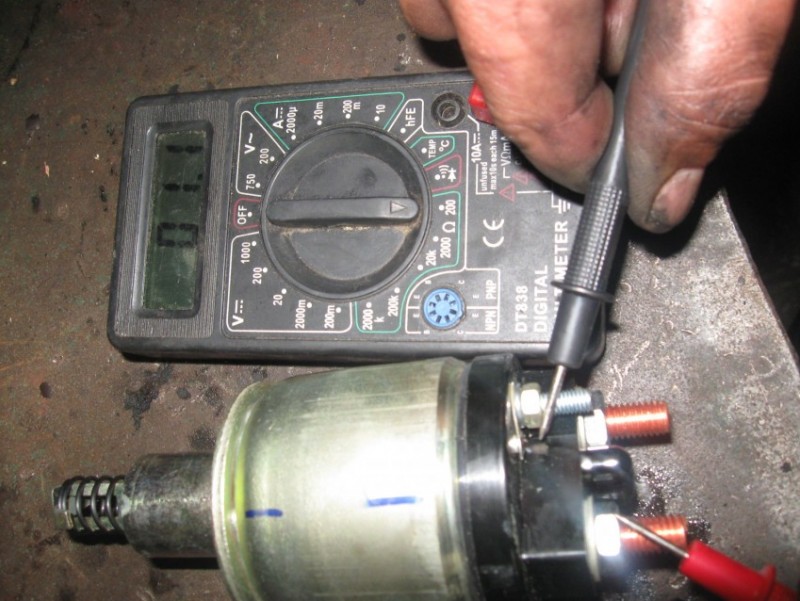

Перед тем как проверить втягивающее реле стартера, желательно убедиться в однозначности выставленного диагноза. Для этого проводится поверхностная проверка участвующих элементов в системе запуска автомобиля.

Диагностика проблемы с запуском мотора

Водитель должен убедиться, что проблема заключена исключительно в неисправности реле. Для этого можно провести визуальный осмотр электропроводки, помереть заряд аккумуляторной батареи. Если эта схема и все параметры в норме, то с высокой долей вероятности поломка кроется в реле стартера.

Отсутствие щелкающих звуков от стартера говорит об отсутствии работы втягивающего реле. Если включение/выключение слышно, то поломка находится вне реле.

Для начала нужно повторить попытку с проворотом ключа в замке зажигания. Молчание мотора в ответ на эти действия приведет к разбору стартера. Но, до того как разобрать втягивающее реле стартера, его нужно демонтировать из подкапотного пространства.

Как работает реле

Разобраться в неисправностях механизма всегда помогает знание устройства, поэтому выясним принцип работы втягивающего реле стартера. На катушку поступает напряжение от автомобильной АКБ. За счет этого формируется магнитное поле, взаимодействующее с якорем, который вращаясь, натягивает пружину. За счет ее взаимодействия с бендексом, последний входит в зацепление с шестерней маховика коленвала.

Схема реле

Замкнувшиеся контактные элементы блокируют подачу напряжения на обмотку, однако якорь за счет магнитного поля не выходит из зацепления. Он возвращается лишь за счет удерживающей пружины после прекращения электроподпитки катушки. Бендекс в это время выходит из зацепления с маховиком.

Наиболее вероятные неисправности

Визуальный контроль неисправного реле обычно выявляет подгоревшую проводку на контактах. Также сами контакты утапливаются (залипают), возможно разизолирование и подгорание обмоток катушки.

Часто можно ориентироваться на такие симптомы, после которых может потребоваться ремонт втягивающего реле стартера своими руками:

• неотключение стартера после запуска двигателя;
• щелчок после проворота ключа на стартере может произойти, но дальнейшего запуска мотора не происходит;
• слышно холостое вращение стартера после проворота ключа, но двигатель молчит.

Для ремонта реле потребуется разобрать этот элемент. Однако, попадаются модели, имеющие неразборное устройство, такие требуется только заменить. Этот вид ремонта является наиболее распространенным.

Работы по замене реле

Любые действия хоть демонтаж, хоть проверка втягивающего реле стартера должны начинаться с отключения электропитания от батареи автомобиля. Если этого не делать, то возможными последствиями окажется короткое замыкание и повреждение всей проводки. Такая замена может очень дорого обойтись.

Ремкомплект

До раскрытия корпуса надо с поверхности очистить нагар и грязь, чтобы они не попали внутрь электрического прибора. Затем надо ослабить гайку на щеточном узле и отсоединить контакт от болта. Теперь можно ослабить стяжку и ее болты, которые прижимают блок к массе. Достаем реле из подкапотного пространства.

Отвинчиваем гайку на торце и раскрываем внутреннее содержание. Достаем перегоревший или нерабочий сердечник, а на его место монтируем новый. Сборку проводим в обратном порядке и монтируем деталь в подкапотное пространство. Если все было собрано правильно, то мотор должен запуститься с первого раза.

ktonaavto.ru

Снятие и установка

1. Ослабляем нижний крепежный болт и достаем его.
2. Откручиваем шланг с воздухозаборника, откручиваем гайку, с помощью которой крепится щит сверху и гайку, которая находится под заборником воздуха.
3. Убираем щиток.
4. Отворачиваем два верхних крепежных болта, с помощью которых стартер соединяется с картером.
5. Также отворачиваем нижний крепежный болт.
6. Смещаем устройство вперед и разъединяем вывод реле с колодкой.
7. Сворачиваем гайку, с помощью которой крепится провод между аккумулятором и реле.
8. Стартер вынимается движением вверх.

Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Определить поломку можно и на слух, опытные автомобилисты знают об этом. Более того, на слух можно определить неисправности ещё до выхода из строя всего агрегата. Достаточно прислушаться внимательно и по характерным звукам определить неполадки стартера:
1. При включении зажигания доносится прилипающий звук, двигатель не заводится или запускается с трудом. Проблема может заключаться в нескольких моментах. Самый очевидный вариант это разряженный АКБ или отсутствие прочной фиксации клемм. Также это может быть связано с нарушением целостности проводки стартера и тягового реле
2. Звук затрудненного вращения. Подобный шум издает ротор стартера, если тяговое в исправном состоянии. Проблема возникает из-за разряда аккумулятора, окисления контактов и банального износа.
3. Пробуксовка. Звук возникает по причине износа и поломки колец на муфте.
4. Звук заедания связан с тугим перемещением ротора.
О проблемах со стартером можно судить и по другим звукам, причиной которых могут стать неисправные подшипники, ослабление креплений и т. д. Также нередко возникает ситуация, когда после запуска двигателя шестерня стартера не отходит в обратную сторону, из моторного отсека при этом доносится характерный звук. Это значит, что тяговое не работает или заедает рычаг, необходимо немедленно заглушить двигатель и устранить неисправность, т. к. эксплуатация дальнейшая приведет к быстрому износу и выходу из строя стартера.

Ремонт щёточного узла

Щётки чаще всего ломаются в стартере. Из-за износа они не подлежат плановому обслуживанию — их меняют. Чтобы удалить старые детали, нужно отсоединить стальную стяжку внутри корпуса от фиксатора щёток. Далее требуется безопасное отключение проводки; после этого фиксатор будет доступен для визуального осмотра. Новые щётки продают вместе с держателями, поэтому снимать исправные части нет смысла. Щётки меняются при износе контактных элементов или медных пластин, механических повреждениях держателя. Особенно стартерные щётки уязвимы на отечественных переднеприводных ВАЗах начала 2000-х годов.

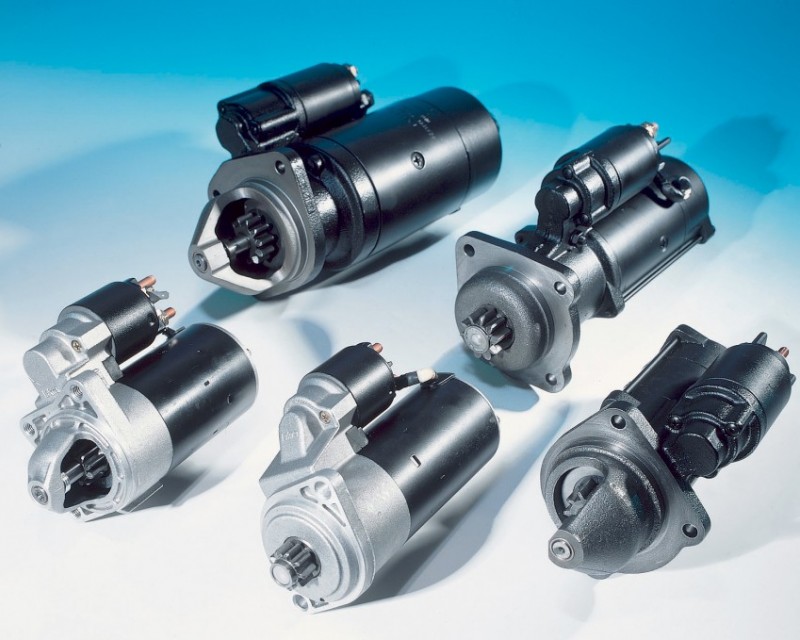

Устройство стартера

По своей конструкции подобное устройство включает в себя целый ряд составных компонентов:

1. Сам электромотор, который имеет форму цилиндра.
2. Втягивающее реле стартера. Применяется с целью обеспечения напряжения электромотора напрямую от зажигания. Предназначено для изменения положения обгонной муфты, а также содержит силовые контакты и специальную перемычку.
3. Якорное устройство. Подобная деталь имеет форму оси, которая делается из легированной стали. К этому элементу подключается сердечник электродвигателя и коллекторная пластина.
4. Обгонная муфта (она же бендикс стартера), оборудованная приводной шестеренкой. Имеет вид роликового устройства, позволяющего за счет шестерни зацепления передавать крутящий момент непосредственно к венцу маховика. После запуска двигателя, эта деталь проводит отключение шестеренки и венца с целью сохранности узла.
5. Щеточное устройство. Применяются при передаче тока к якорному механизму, а, точнее, его коллекторным пластинам. Такие щетки позволяют повысить уровень мощности электродвигателя в процессе рабочего цикла всего стартерного узла.

Стартер

Принцип работы

Чтобы разобрать возможные неисправности стартера их причины и способы устранения, следует понять, как работает устройство. После того как произошел поворот ключа зажигания либо нажалась кнопка запуска силовой установки, происходят следующие процессы:

1. Сначала замыкаются контакты, за счет чего посредством реле стартера подается питание на обмотку, а также втягивающее реле.
2. Дальше магнитное поле, находящееся в обмотках, начинает втягивать якорь в корпус устройства, посредством сжатия возвратной пружины.
3. После этого происходит выдавливание штока вместе с контактной пластиной. Результатом этого становится замыкание контактов, обеспечивающее начало вращения электромотора. Вместе с этим происходит выдавливание обгонной муфты, что создает сцепление мотора стартера непосредственно с маховиком двигателя, обеспечивая его запуск.
4. Как только механизм силовой установки автомобиля крутится быстрее шестерни бендикса, происходит срабатывание обратной пружины, ставящей элементы стартера в первоначальное место.
5. После возврата ключа зажигания в исходное положение пропадает напряжение, находящееся на управляющей клемме.

Именно при работе этого механизма возникают проблемы запуска автомобиля.

Конструкция

Стартер на «Ока» представляет собой коллекторный электрический двигатель постоянного тока. Основными его составляющими являются:

• Статор с обмотками возбуждения;
• Щеткодержатель (щеточный узел) с 4-мя графитными щетками;
• Якорь;
• Бендикс (приводная шестерня с муфтой свободного хода);
• Втягивающее реле с вилкой привода;
• Крышки;

Все элементы собраны в единую конструкцию и зафиксированы стяжными болтами.

Статор за счет прохождения эл. энергии по его обмоткам, обеспечивает возникновение электромагнитного поля. Второе магнитное поле создается якорной обмоткой. На нее электрический ток подается через графитные щетки на коллектор, к пластинкам которого припаяны концы обмотки якоря. Магнитные поля, образующиеся вокруг обмоток, приводят к возникновению вращательного движения якоря.

На валу якоря с одной стороны проделаны шлицы, на которые посажен бендикс, состоящий из шестеренки и обгонной муфты. Бендикс имеет возможность передвигаться вдоль вала, при этом за счет шлицевого соединения обеспечивается передача вращения на него.

Задача обгонной муфты — прерывание передачи вращения после пуска силового агрегата. Даже на минимальных оборотах скорость вращения коленчатого вала выше, чем обороты стартера, поэтому после запуска мотора выполняется обратная передача вращения – от маховика на эл. двигатель (пока шестеренка не будет выведена из зацепления), что существенно сокращает срок службы стартера. Для предотвращения этого негативного эффекта, шестеренка взаимодействует с валом якоря не напрямую, а через роликовую муфту, состоящую из двух обойм и роликов, помещенных между ними.

Суть работы муфты такова: пока скорость вращения якоря стартера выше, чем маховика (двигатель не запущен), ролики «заклинивают» обоймы между собой, тем самым передавая вращение на шестеренку. Как только двигатель заведется и маховик ускорится, одна из обойм смещается относительно второй и происходит «расклинивание» роликов, благодаря чему прерывается передача вращения от шестерни на якорь.

Перемещение бендикса по шлицам вала осуществляется за счет втягивающего реле, устанавливаемого на корпусе стартера. Также этот узел «отвечает» за подачу электроэнергии на обмотки электродвигателя.

Особенность работы стартера заключается в том, что сначала шестеренка вводится в зацепление, и только после этого электродвигатель включается. И все это обеспечивает втягивающее реле.

Втягивающее реле — находится на стартере

Состоит реле из корпуса, с расположенными внутри обмотками, контактным диском и силовыми контактами («пятаками»), а также якоря, имеющего зацепление с вилкой, взаимодействующей с бендиксом.
