Как проверить давление в топливной рампе автомобилей lada

Причины неисправностей

Существует не так уж много причин, по которым регулятор подачи топлива выходит из строя. Элемент нельзя назвать сверхнадежным, работает он, как говорится на износ, и очень зависим от качества топлива.

Причины поломок:

1. Брак. Нечастая причина, но иногда попадаются бракованные изделия от отечественных автопроизводителей. Рекомендуется проверка запчасти перед покупкой.
2. Износ. Обычно наблюдается после 100-200 тыс. км пробега. В регуляторе мембрана становится менее эластичной, клапан регулировки давления подклинивает, слабее пружина.
3. Плохое топливо. Топливо для бензинового и дизельного автомобильного двигателя часто содержит слишком много влаги, мусор, посторонние токсины. Вода в топливе – причина ржавления металлических частей регулятора. Увеличиваясь со временем, они препятствуют его нормальному функционированию, приводят к ослабеванию пружины.
4. Забился топливный фильтр. Мусорные фракции в топливе засоряют систему, в том числе и РДТ, засоряется. Это приводит к износу пружины и подклиниванию клапана.

На заметку! РДТ обычно не ремонтируют, а заменяют новым. Но, если причина поломки – засорение, его можно прочистить.

Измерительные приспособления

Чтобы проверить давление топливного насоса своими руками, нужно подготовить набор нехитрых приспособлений:

• манометр, рассчитанный на максимальное давление 10 Бар (1 МПа), подойдет прибор для проверки шин;
• шланг бензиновый внутренним диаметром 8 мм;
• колпачок для выкручивания золотников из колесных вентилей;
• зажимные хомуты 10–15 мм – 2 шт.

Для проведения замеров в других точках контура топливоподачи понадобятся самодельные переходники для подключения бензинового шланга с манометром. Если магистраль собрана на быстросъемных пластиковых соединениях, нужно купить один такой фиксатор со штуцером. Чтобы подключиться к резьбовому стыку, приобретите соответствующую трубку с гайками и разрежьте ее на 2 части.

Из инструментов и вспомогательных приспособлений вам понадобится:

• пассатижи;
• отвертка;
• обрезанная пластиковая бутылка небольшой емкости (до 1 л);
• ветошь.

Подключение манометра и замер в бензиновой рампе производится в любом удобном месте – открытой площадке, гараже либо на эстакаде. Если понадобится проверить сам бензонасос, нужно подготовить стандартный комплект инструмента для разборки узла, расположенного под задним сиденьем автомобиля. Для замены фильтра тонкой очистки горючего машину придется загнать на смотровую канаву.

Лада Приора Хэтчбек ✤ℨℰȴёℋÅЯ МОȴℵИЯލ › Бортжурнал › Главное о давлении в топливной системе.

Давление топлива в системе автомобиля является одним из важных параметров, который применяется при диагностики двигателя. От давления зависит поведение автомобиля в различных режимах работы. Как измерить давление в топливной системе своими руками

Например, купить прибор для проверки давления топлива. Комплект с топливным манометром, адаптером и сливом обойдется вам в 1400-1500р. Заплатить на СТО 300-400р и сделать замеры там. А можно замерить давление в топливной системе воздушным манометром, который используется для измерения давления в шинах. Вот на этом то моменте подробнее. Берём на примере десятого семейства ВАЗ 2110. В остальном процедура аналогичная любому другому автомобилю. Особенность манометров такова, что его начальные значения шкалы имеют относительную неточность. Что это значит. Если воздушный манометр будет иметь шкалу до 16-20атм (когда для топлива предел измерения — 5-7атм), то замеры давления будут не точными из-за этой погрешности, которая как раз будет выпадать в начальные значения шкалы прибора. Поэтому правильно проверять давления топлива именно топливным манометром с пределом 6-7атм.

Берем манометр и наматываем фумку (сантехнический лён) под патрубок и одеваем кислородный шланг с внутренним диаметром 9мм. Закрепляем хомутами. На генератор укладываем тряпку (чтобы не устроить пожар под капотом). Выкручиваем пластиковый колпачок на топливной рампе.

одели шланг на манометр

Под колпачком отверстие с ниппелем. Откручиваем его колпачком от колеса. Из-за остаточного давления в рампе после снятия ниппеля брызнет бензин.

По желанию можно сбросить давление в топливной системе автомобиля. Для этого нужно снять предохранитель бензонасоса и подождать, когда заведенный автомобиль не заглохнет.

Одеваем второй конец шланга на отверстие рампы и закрепляем хомутом. Убираем тряпку с генератора и заводим двигатель. Не забываем, перед тем, как снять шланг с рампы, снова накрыть генератор тряпкой. Все, теперь Вы знаете, как проверить давление в топливной системе в полевых условиях.

закрепляем шланг с манометром на штуцере

проверяем давление топлива в системе

Кстати, вместо хомутов можно использовать втулку регулировочного болта классики. Она прекрасно накручивается на штуцер рампы. Для уплотнения надеваем на штуцер подходящее по размеру резиновое кольцо. С другой стороны втулки припаиваем штуцер, на который и одеваем шланг с манометром.

Какое давление в топливной системе ВАЗ 2110 должно быть ? 2,8–3,2 бар (2,8–3,2 атм)

Как измерить давление топлива в системе, где нет обратки ? На ВАЗ 2110 с двигателями 1.6 л давление в рампе постоянное и составляет 3.6-4.0атм. В остальном же методика замеров аналогичная. Альтернативные способы:

Замеряется на выходном штуцере модуля бензонасоса — это тот, который с одной трубкой. Понадобится гибкий бензостойкий шланг с внутренним диаметром около 8мм и манометр (нужно снять трубку, и вместо нее надеть шланг с манометром). Давление должно быть 5-7атм. Закрыть обратку, как это делают на ДВС со сливной рампой, только глушить надо опять таки на самом бензонасосе. Второй шланг сдёргиваем (двойной) и вставляем в снятый шланг затычку, сделанную например из старого топливного фильтра (отпиливаешь от него сосок и глушишь). Одиночный шланг должен быть одет на штуцер насоса, а измерять теперь надо на топливной рампе. По схеме системы питания всё будет понятно.

ДАВЛЕНИЕ В ТОПЛИВОПРОВОДЕ ВАЗ 2114

Давление в топливопроводе инжекторного мотора является важным параметром – при низком показателе не будет обеспечиваться нормальный впрыск форсунками в цилиндры двигателя внутреннего сгорания (ДВС). А высокая степень его еще и опасна – горючее может залить весь моторный отсек, и тогда случится возгорание.

У автовладельцев может возникнуть вопрос, как проверить давление в топливной рампе, в каких пределах должны быть показания, чем проверяют, и как определить, что может быть неисправно в топливном тракте? Итак, по порядку.

СХЕМА ТС

Сначала следует знать, как устроена топливная система (ТС), из каких элементов она состоит. В состав ТС входит (элементы по порядку, начиная от забора бензина до его непосредственного впрыска):

• Бензобак (в ВАЗовской модели 2114 находится под днищем багажника);
• Электрический бензонасос (находится в бензобаке);
• Фильтр грубой очистки (представляет собой сеточку, которая находится на заборной части насоса);
• Фильтр тонкой очистки (находится сразу после бензобака, расположен внизу под багажником, между задней частью глушителя и баком с топливом);
• Топливная рампа или рейка (ТР), в ней распределяется бензин по цилиндрам, она может быть стальной, алюминиевой или пластмассовой;
• Форсунки (на модели 2114 их четыре);
• Регулятор давления топлива (он поддерживает нужный напор бензина в системе для нормального впрыска его через форсунки в цилиндр).

Все элементы связаны между собой топливопроводом, и во всей цепочке после регулятора давления (РДТ) еще есть обратный шланг, по которому излишки бензина сбрасываются в бак. После включения зажигания горючее проходит по системе до форсунок (поэтому давление в системе есть и при включенном зажигании), а при запуске двигателя электроника подает команду на форсунки, и бензин поступает в цилиндры.

КАК И ЧЕМ ПРОВЕРИТЬ ДАВЛЕНИЕ В ТС

Проверяют давление в топливной рампе ВАЗ 2114 манометром – его удобнее всего подключить на рампе, а не где-то в другом месте магистрали. На рампе есть сзади, по ходу движения авто, штуцер с резьбой и клапаном, закрытый пластмассовым колпачком. При замере переходник манометра закручивается на штуцер. Манометр нетрудно собрать самостоятельно. Для этого понадобится:

• Сам измерительный прибор со стрелкой – подойдет шинный манометр с максимальным пределом показания от 6 до 10 кгс/см²;
• Отрезок бензинового шланга длиной 50-70 см;
• Штуцер для проверки давления, который будет вкручиваться в рампу;
• Два хомута.

Собираем все элементы, затягиваем хомуты, и манометр готов для работы. Все, теперь можно производить замер. Для этого будут нужны инструменты:

• Колпачок колесного вентиля.
• Тонкая отвертка или металлический штырь;
• Гаечный ключ с размером под штуцер (обычно на 17 мм):
• Манометр.

Чтобы замерить давление в топливной рампе, нужно:

1. Заглушить двигатель, выключить зажигание;
2. отвернуть колпачок, сбросить давление в топливной рампе ВАЗ 2114, нажав тонкой отверткой на клапан;
3. вывернуть золотник с клапаном колпачком колесного вентиля. Пригодится тряпка – при сбросе из клапана брызнет топливо. Чтобы сбросить давление, нажимать необходимо на клапан плавно, стравливая напор;
4. закрепить штуцер манометра гаечным ключом на рейке. Теперь можно запускать ДВС и замерять давление в топливной рампе.

КАКИЕ ДОЛЖНЫ БЫТЬ ПОКАЗАТЕЛИ В БЕНЗИНОВОЙ МАГИСТРАЛИ ВАЗ 2114

Есть несколько режимов, в которых нужно будет проверить давление в топливной рампе ВАЗ 2114, чтобы судить о неисправностях ТС. Делают замер:

• При включении зажигания;
• На холостых оборотах;
• На перегазовках ДВС;
• При выключении зажигания.

Показания приблизительно должны быть такими:

• При включенном зажигании приблизительно около 3 кгс/см²,
• Во время работы на холостых оборотах от 2,8 до 3,2 кгс/см²,
• При наборе оборотов двигателя может падать до 2,3-2,5 кгс/см², при сбросе газа возвращаться к показанию около 3 кгс/см²,
• После остановки ДВС давление должно очень медленно падать. Быстрое падение свидетельствует о неисправности РДТ.

Слишком низкое давление в топливной рампе говорит о том, что:

1. Упала производительность бензонасоса,
2. Забился фильтр тонкой очистки,
3. Неисправен РДТ.

Качественно очищают эти детали в автосервисах, где есть специальное оборудование. Из оборудования присутствует стенд, на котором их можно проверить на производительность впрыска. Затем засоренные элементы очищают в ванной с помощью ультразвука.

Снимаем рампу для чистки форсунок

Форсунки можно почистить и самостоятельно, но снимать рейку придется в любом случае. Обычно автолюбители пользуются специальной жидкостью для очистки карбюраторов.

Подробно о том, как самостоятельно измерить давление топлива на ВАЗ 2110

Давление топлива в системе питания автомобиля ВАЗ играет не последнюю роль в работе силового агрегата при различных нагрузках. Какое должно быть давление в топливной рампе и причины его нарушения в топливной системе автомобиля ВАЗ 2110, а также как решить эту проблему, вы узнаете из данной публикации.

Если двигатель ВАЗ 2110 начинает глохнуть на холостых оборотах, а при движении на подъем происходит потеря мощности, скорей всего давление топлива в системе не соответствует норме. В таком случаи необходимо произвести диагностику и выявить причины неисправности. Чтобы проверить давление топлива понадобится специальный прибор с манометром, который подключается к топливной магистрали и на разных режимах работы двигателя проводятся соответствующие измерения. Альтернативой такому прибору может стать самый обычный манометр для проверки давления в шинах автомобиля и с подсоединенным к нему резиновым шлангом с внутренним диаметром 9 мм.

Как проверить давление в топливной рампе ВАЗ 2110

1. На топливной рампе двигателя ВАЗ 2110 есть штуцер, который закрыт пластиковым колпачком. Именно к этому штуцеру и будем подключать манометр, чтобы измерить давление топлива. Сняв колпачок, выкручиваем ниппель и надеваем шланг, закрепляя его с помощью металлического хомута. Подробно о том, как самостоятельно измерить давление топлива на ВАЗ 2110 Будьте аккуратны при наличии избыточного давления, во время откручивания ниппеля, может вылиться некоторое количество бензина. Чтобы этого не случилось, можно заранее сбросить давление в топливной системе ВАЗ 2110, вынув предохранитель бензонасоса, завести двигатель и дать ему самостоятельно заглохнуть, после чего вернуть предохранитель на место.
2. После того как манометр был подключен можно запускать мотор и проверит показания на холостом ходу и при снятом вакуумном шланге.

Допустимые значения давление топлива ВАЗ 2110

1. Холостые обороты — 2,8–3,2 бар (2,8–3,2 атм)
2. При снятом вакуумном шланге давление топлива ВАЗ 2110 может подняться на 0,2–0,7 бар (0,2–0,7 атм), что свидетельствует о исправности регулятора давления.

Узнайте больше о самостоятельном ремонте автомобилей ВАЗ

Диагностика системы питания двигателя

Параметры технического состояния системы питания двигателей

От состояния приборов системы питания зависят мощность, расход топлива, пусковые качества, устой­чивость работы на малых оборотах холостого хода, динамика автомобиля, токсичность отработавших газов. Во время диагностики двигателя обязательно проводят проверку работы системы питания.

Правильная дозировка топлива и воздуха, чистота воздуха, поступающего в двигатель, качество распыла топлива оказывают влияние и на износ деталей кривошипно-шатунного механизма и приборов системы пи­тания двигателя, особенно топливных насосов и фор­сунок дизелей.

Нормальная работа двигателя обеспечивается хоро­шим состоянием топливных и воздушных фильтров, пре­цизионных пар насосов высокого давления, клапанов, форсунок, регулировкой карбюратора, чистотой впуск­ного трубопровода, герметичностью всей системы пита­ния, которая гарантирует также и противопожарное состояние автомобиля. На практике часто двигатель не запускается или работает с перебоями из-за наруше­ния регулировки или засорения одного из элементов системы питания. Иногда двигатели направляют в ка­питальный ремонт по причинам, якобы, ухудшения ди­намики, перерасхода топлива, которые фактически (пос­ле диагностирования) зависели от состояния топлив­ной системы, а не от изношенности цилиндро-поршневой группы или газораспределительного механизма. От состава рабочей смеси, приготавливаемой карбюрато­ром, в частности, зависит содержание окиси углерода в отработавших газах двигателя: окись углерода уве­личивается при ее обогащении, особенно при работе на малых оборотах. Регулировку карбюратора на малые обороты следует выполнять для каждого двигателя ин­дивидуально. Нельзя добиться уменьшения содержания окиси углерода в отработавших газах вывертыванием винта «качества» на одну и ту лее величину для разных двигателей одной марки при одинаковых карбюрато­рах.При этом регулировку карбюратора на холостой ход следует проводить после регулировки или проверки системы зажигания и клапанов газораспределительного механизма, на прогретом двигателе. Диапазон регули­рования состава смеси винтом «качества» довольно ши­рок: от смеси переобедненной, вызывающей неустойчи­вую работу двигателя, до переобогащенной, при кото­рой содержание окиси углерода и отработавших газах может достигать 9% и более,

Возникающие неисправности приборов системы пи­тании (табл. 5) вызывают отказы и работе двига­теля.

Инструкция по диагностике

Первым делом необходимо освободить доступ к рампе и штуцеру, установленному на торце коллектора. Демонтируйте элементы, мешающие выполнению замеров, – воздуховод, корпус фильтра, патрубок вентиляции картера и так далее (перечень деталей зависит от модели авто). Приступайте к измерению, ориентируясь по инструкции:

• Открутите защитный пластмассовый колпачок с диагностического штуцера на рампе.
• Подставьте обрезанную пластиковую емкость и с помощью колпачка для откручивания золотников стравите давление, накачанное насосом ранее. Можно надавить клапан либо вывернуть золотник на 2–3 оборота.
• Один конец бензинового шланга наденьте на штуцер манометра и зафиксируйте хомутом. Выкрутите золотник из коллектора, натяните второй конец шланга на патрубок.
• Включите зажигание, при этом электробензонасос станет накачивать горючее в систему. Убедитесь, что на стыках диагностического приспособления отсутствуют протечки.
• Заведите мотор и зафиксируйте давление топлива в рампе по манометру.

Норма давления в контуре подачи топлива зависит от конструкции системы. В автомобилях, где РДТ и трубка сброса – «обратка» – расположена в моторном отсеке, манометр должен показать 2,7 Бар. Верхний и нижний допустимый предел – 2,7–3,0 Бар. Если измеренные величины выходят за указанный диапазон, следует продолжить диагностику и отыскать причину неполадки.

На многих автомобилях, в том числе ВАЗ, регулятор напора и шланг обратного слива горючего находится рядом с бензонасосом. Норма давления на коллекторе для таких машин составляет 3,8 Бар, максимальное значение – 4 Бар.

Если в процессе измерения отмечаются периодические скачки напора в пределах 0,2 Бар, нужно почистить либо заменить первичный сетчатый фильтр. Как правило, он устанавливается в бензобаке вместе с электрическим насосом.

Как проверить давление в системе с отсутствием обратки?

ВАЗ-2110 с объемом 1.6 литра имеет неизменные показатели давления в рампе, которые, как правило, варьируются в районе 3,6-4 баров.

Помимо наиболее часто используемых способов измерения, описанных выше, есть еще несколько необычных решений:

а) Тут мы снова возвращаемся к шлангу с манометром, диаметр которой должен быть 7,5-8 миллиметров. Проводить замеры нужно на выходе из модуля бензонасоса. Пять-семь атмосфер являются нормальными результатами проверки.

б) Вспомните, как закрывается обратка на моторах со сливной рамкой. Двигатель рекомендуется глушить прямо на бензиновом насосе. Далее потребуется снять двойной шланг и вставить заглушку («Сосок» от старого топливного фильтра так же вполне может подойти для выполнения этой задачи). Теперь вам нужно натянуть на штуцер насоса одиночную трубку. Сами же измерения необходимо производить на топливной рампе.

Возможные проблемы:

1. Как устранить засор в случае, если забита подающая магистраль топлива.

Одной из причин низкого давления может оказаться неисправность датчика, регулирующего давление топлива перед впрыском. Так же низкое давление может оказаться последствием засорения топливной магистрали. Выполнив грамотные замеры, можно точно установить причину неисправности. Для начала следует проверить давление насоса и магистрали, затем провести замеры давления в рампе. Все вышеперечисленное поможет определить точную причину.

2. Как устранить засор топливных форсунок.

Есть несколько признаков чтобы понять, что топливные форсунки загрязнены. Начнем по порядку.

1. Затрудненный запуск мотора.
2. Неустойчивая работа двигателя.
3. Провалы во времени резкого нажатия на газовую педаль.
4. Потеря мощности и ухудшение динамики разгона.
5. Увеличение токсичности обработанных газов.
6. Повышение расхода топлива.
7. Возникновение детонации.
8. Хлопки в системе выпуска.
9. Пропуски воспламенения.

Для решения этой проблемы нужно очистить топливный форсунок.

3. Забитый клапан. Как определить и устранить проблему.

При забитом клапане топливо проходит туго, и из-за этого начинает повсюду течь. Значительно выросший расход топлива говорит о том, что пора менять регулятор, так как он является ведущей составляющей. Топливно перестает поставляться в систему подачи, если клапан забивается полностью.

4. Что делать, если заклинило клапан.

Неравномерное давление в системе обычно является последствием заклинивания клапана. Из-за этого движение автомобиля может быть неравномерным. Так же авто может дергаться или глохнуть.

Очистка сетки бензонасоса

Достаем бензонасос из бака, вынимаем сетку и промываем. Прежде чем устанавливать бензонасос неплохо бы выполнить проверку его на герметичность и надежность соединения его трубки (стрелка на фотоснимке 5) к топливной магистрали.

Вы, безусловно, спросите, как быть, если подающая магистраль чистая, насос жужжит, а давление все же ниже нормы. В этом случае нужно менять сам насос — он выработал свой ресурс! А может случиться, так что насос вроде нормально функционирует, а давления в рампе нет! Подобное может случиться зимой, если на дне топливного бака много воды. При замерзании на сетке она прерывает поступление на него топлива. Как быть? Разводить под бензобаком костер, греть его паяльной лампой либо каким-то другим источником огня — этого нельзя делать ни при каких обстоятельствах. Предпочтительнее снять бензонасос и очистить ото льда. Второй вариант — для неторопливых: закатить авто в теплое помещение и подождать… Тогда неплохо было бы слить с топливного бака воду. Дело хлопотное, однако, благодарное.

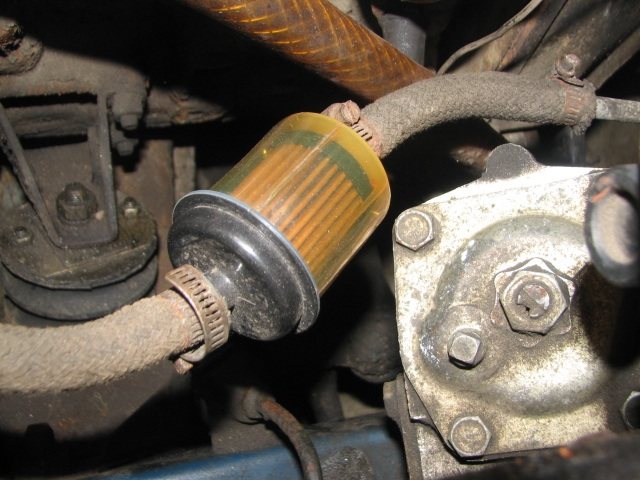

Проверка фильтров

Наиболее уязвимыми узлами топливной системы являются топливные фильтры. Именно их загрязнение может повлиять на пропускную способность топливной магистрали и сказаться на показаниях манометра. Кроме того, в самом бензобаке есть так называемые «отдушины», посредством которых бак сообщается с атмосферой. Если эти каналы окажутся загрязненными, в баке создастся определенное разрежение, следствием которого станет пониженное давление в топливной магистрали.

Не нужно забывать и о фильтрующем элементе на самом бензонасосе. Если все внешние фильтры периодически меняются, то бензонасос, как правило, достается из бака только после выхода его из строя. Помимо загрязнения фильтра среди неисправностей бензонасоса встречается выход из строя обратного клапана и окисление контактов питающих проводов, за счет чего электромотор перестает развивать полную мощность. Причиной загрязнения фильтров и закупоривания топливной магистрали становится некачественное горючее с большой концентрацией смол. Отсюда следует, что система подачи горючего является весьма уязвимой, поэтому во избежание поломок следует периодически проводить профилактические работы.

(430 голос., средний: 4,51 из 5)

Чем проводят измерение

Нужен всего лишь манометр, который предназначен для замера шин. Только его надо немножечко доработать, поменяв шкалу. Лучше измерять давление в инжекторной системе со шкалой прибора, показывающей варьирование в пределах 6-7 атм.

Есть и другие, более совершенные приборы для измерения. Специальный инструментальный комплект с манометром, адаптером и сливным шлангом продаётся в магазине автозапчастей. Стоит около 1,5 тысячи рублей.

Давление можно измерить и в любом автосервисе. За услугу возьмут всего ничего – 500-600 рублей.

Профессиональный манометр для измерения топлива

Но как ни крути, опытный автомобилист должен иметь среди инструментов собственный манометр. Если он покупной, то с ним водитель получает всевозможные адаптеры, позволяющие осуществить замеры давления на самых разных марках авто. Кроме того, покупные манометры оснащены лучшей шкалой, позволяющей точнее измерять давление. А профессиональный манометр – это вообще находка, так как даёт возможность помимо всего прочего сбрасывать остаточное давление в системе, что увеличивает точность показаний.

Если вы решили, все же, использовать самодельный манометр, то помните!

Лучше использовать обычный воздушный манометр от ВАЗ, так как им получится измерять и давление масла (нужно только открутить штуцер).
Вместо переходника можно использовать обычный штуцер с резьбой.
Важно использовать качественные хомуты, чтобы не было пропусков.

Как проводить замеры.

1. Чаще всего они проводятся при включенном зажигании. Нужно проверять, подскочила ли стрелка в сравнении со стандартным значением.
2. Замеры проводятся также в режиме ХХ.
3. Замеры проводятся с пережатой «обраткой» и со сброшенным РТД.

Какое должно быть давление в топливной рейке

В отличие от ДВС цикла Дизеля с системой впрыск Common Rail, в топливной рампе бензинового двигателя с распределительным впрыском на клапаны давление редко превышает 5 Атм. Исправный топливный насос способен выдать до 7 Атм., но РДТ будет сбрасывать излишек бензина обратно в бак.

О чем может свидетельствовать слишком низкое давление топлива в рейке?

• Необходима замена бензонасоса. На автомобилях ВАЗ с системой питания без обратки есть возможность измерить давление до РДТ. Поэтому при проверке можно исключить вероятность неисправности регулятора. Также насос можно проверить после снятия. Достаточно подключить прибор к выходному штуцеру, поместить корпус в резервуар с бензином, после чего подать на насос питание от АКБ.
• Засоренный фильтр тонкой очистки топлива либо сеточка бензоприемника в баке. В зимнее время существует риск замерзания воды в топливном баке. Из-за снижения пропускной способности фильтрующего элемента после включения зажигания давление будет нарастать медленно. В некоторых вариантах конструкции невозможно отдельно заменить топливный фильтр грубой очистки, поэтому придется менять модуль бензонасоса в сборе.

Если после выключения зажигания стрелка манометра начинает быстро опускаться, система негерметична. Чаще всего причина в неисправном регуляторе давления, который после остановки двигателя должен предотвращать быстрый слив бензина в бак. Также к быстрому падению приводят негерметичные форсунки, которые начинают перепускать топливо в цилиндры, и неисправный клапан обратного слива топлива бензонасоса.

Собственно тема не новая. Все время думал что она обойдет меня стороной, но ошибался. Летом столкнулся с неполадками в работе двигателя. Нужно было оперативно проверить исправность топливного насоса и РДТ. Своего манометра не было, а ехать на станцию для диагностики или покупать готовое изделие сомнительного китайского качества как-то не очень хотелось. Решил собрать сам из нормальных комплектующих. Для этого поехал на рынок где продают разные железки, выбрал манометр с необходимой шкалой и классом точности отечественного производителя, докупил всю необходимую сантехнику из латуни, топливные шланги с хомутами. По приезду домой собрал конструкцию за 10 минут.

и вот первые измерения:

Диагноз: бензонасос жив и еще будет работать. РДТ давление держит. Измерения давления насоса проводил как «в стенку», так и при подключении манометра в разрыв между насосом и рампой как на фото.

P.S

Важно выбирать правильный манометр. У моего на фото класс точности 1, т.е. погрешность измерений при любом положении стрелки на шкале не будет превышать половины цены деления

погрешность измерений при любом положении стрелки на шкале не будет превышать половины цены деления.

Список всего необходимого не привожу, все видно на фото.

Эксплуатация автомобиля подразумевает обязательное использование различных контрольно-измерительных приборов. Некоторые уже вмонтированы в машину, и информация с них передаётся на бортовой компьютер. Другие же автовладелец должен использовать самостоятельно

Чтобы обеспечить безотказную и безопасную работу автомобиля с двигателем внутреннего сгорания, крайне важно контролировать состояние топливной системы. Для этих целей применяются специальные манометры для определения давления. Это не самые сложные с позиции конструкции устройства, которые можно легко приобрести, либо же собрать своими руками

Какой именно вариант выбрать, каждый автомобилист решает сам

Это не самые сложные с позиции конструкции устройства, которые можно легко приобрести, либо же собрать своими руками. Какой именно вариант выбрать, каждый автомобилист решает сам.

Устройство и принцип работы

Регулятор давления топлива в закрытом (а) и открытом (б) положениях

Состоит топливный регулятор из следующих элементов:

• Корпус. Изготавливается из металла и отличается высокой герметичностью, необходимой для предотвращения утечки топлива и потери давления.
• Мембрана (диафрагма). Реагирует на избыточное давление и открывает сливную магистраль.
• Обратный клапан. Расположен на входе.
• Пружина. Оказывает дополнительное давление на диафрагму клапана.
• Штуцеры для крепления магистралей впуска и слива топлива.
• Уплотнители. Обеспечивают герметичность системы на входе и выходе.

Принцип работы механического регулятора объема топлива прост. Мембрана разделяет внутреннее пространство корпуса на две камеры (топливную и воздушную). В первую при помощи насоса подается топливо, которое оказывает некоторое давление на мембрану. Обратный клапан при этом препятствует возврату топлива во впускную магистраль, что позволяет создавать давление, необходимое для работы мотора.

С обратной стороны мембраны (во второй камере) расположена пружина, запирающая регулятор. Эта камера при помощи шланга соединена с впускным коллектором, в котором при различных режимах формируется некоторый уровень разрежения воздуха, что также воздействует на диафрагму. В момент, когда давление топлива превышает суммарное воздействие пружины и разрежения во впускном коллекторе, клапан открывается, сбрасывая часть горючего.

Таким образом, чем меньше разрежение во впускном коллекторе, тем больше давление поступающего к топливным форсункам горючего. Контрольным режимом топливного регулятора является холостой ход двигателя, когда разрежение минимально, а давление максимально.

Данные этого режима, как правило, фиксируют на внешней стороне корпуса, что упрощает процесс диагностики и ремонта системы питания двигателя. При остановке двигателя клапан полностью закрывается, что позволяет поддерживать постоянное высокое давление в топливной рейке (рампе) и упрощает повторный пуск.

Самостоятельная диагностика

Уровень давления, который воспроизводит насос, составляет 6 атмосфер

Поэтому важно достичь герметичности соединений. Для уплотнения вам понадобится фум-лента и патрубок диаметром 9 миллиметров

Итак, как проверить давление топливного насоса своими руками? Открываем капот и ищем рампу с форсунками. Обычно она закрыта пластиковым кожухом. Снимаем его и видим колпачок в виде колесного ниппеля. Откручиваем часть рампы. Будьте внимательны — может вылиться бензин под высоким давлением. Как стравить давление? Для этого снимаем предохранитель на топливный насос и заводим двигатель. После нескольких секунд работы он заглохнет. В системе от насоса до форсунок больше не будет топлива. Можно смело откручивать рампу, которая идет на топливный насос. Как проверить далее? Надеваем шланг с нашим манометром, уплотняем фум-лентой и для надежности закрепляем металлическим хомутом. Далее помощник включает зажигание. Вы в этот момент смотрите на показания манометра. Если полученные значения ниже пяти атмосфер, значит, элемент не способен выработать нужное давление.

Осмотр свечей зажигания

Если свечи влажные, то, следовательно, бензин поступает. Сухие? В таком случае нужно проверить пробником сигнал на разъеме жгута механического распылителя жидкости или газа (форсунки) (как показано на фото 6).

Сделали, но свечи до сих пор сухие? Тогда придется открутить винты крепящие рампу и приподнять её под впускным коллектором, чтобы просматривались сопла форсунок. Производим включение зажигания и проворачиваем стартером коленвал мотора. При отсутствии струек топлива, нужно снять форсунки и скорее всего, заменить на новые. Правда, практически в каждом серьезном сервисе вам порекомендуют их промыть.

Если цена на новый комплект форсунок незначительно выше промывки, то стоит предпочесть замену. У форсунок случаются и возрастные неполадки. Так же читают:

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

• механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
• мультиметром;
• манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

• Завести двигатель.
• Запомнить характер его работы (неисправный датчик дает троение мотору).
• Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

• Снять с датчика колодку.
• Перевести мультиметр в режим измерения напряжения.
• Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.

Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.

Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).

Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.

При увеличении оборотов параметр напряжения от датчика должен увеличиваться до 5 В. Если узел неисправен, на самых высоких оборотах показания могут значительно отличаться как в большую (в 10 % случаев) так и в меньшую сторону. Это приводит к тому, что насос начинает нагнетать топливо и переходит на аварийный режим работы.

Проверка манометром

Для проверки датчика на работоспособность используют манометр, прибор для измерения давления в рампе и патрубках топливной системы, давления воздуха в шинах и прочее. Перед проверкой манометром необходимо отсоединить с системы вакуумный шланг и подключить прибор между штуцером и топливным патрубком.

Перед диагностикой необходимо уточнить значение давления для конкретного автомобиля по мануалу. Рабочее давление для бензиновых моторов колеблется в пределах 2.5–3 Атм. В процессе перегазовки давление опускается на 1–2 % от нормы, исправный клапан удерживает значение в рамках допустимого.
