Установка гура на ниву 2121. как облегчить себе жизнь, и поставить гидроусилитель или электроусилитель руля на ниву? фотогалерея «помощь в установке»

Нюансы регулировки положения руля

Что касается регулировки, то она, как правило, выполняется в том случае, если водителя не устраивает положение рулевого колеса по высоте. Для регулировки ЭУР нужно сточить края вала до нужных размеров или установить прокладку между корпусом механизма и пластиной.

Цена вопроса

Что касается цены, то она зависит от типа усилителя, а также магазина, в котором комплект покупается. Стоимость комплекта ЭУР на сегодняшний день составляет в среднем около 27-32 тысяч рублей. Что касается гидроусилителя, то в среднем установочным комплект обойдется покупателю в цену от 31 до 40 тысяч рублей. Можно скомпоновать систему ГУР из разных деталей от разных авто, к примеру, установить колонку от Опеля или Ниссана, а насос — от БМВ или других моделей авто. Но придется повозиться, поскольку нужно будет выполнить не одну переделку.

Установка гидроусилителя руля (ГУР)

Мда, небогато в Инете материало по установке ГУРа на НИВУ, более менее толковый нашел тока один. Лежит тут https://lancar.narod.ru/Niva/Niva.htm Цитирую:

Давно уже сотрудничая с фирмой “Zahnradfabrik” (сокращённо – ZF) мы как-то приобрели у неё комплект гидроусилителя руля для «Нивы». Комплект «сделай сам» был собран тольятинской и включал в себя практически все детали, необходимые для установки ГУРа на автомобиль. Наконец, спустя некоторое время представился случай применить его на практике. Для начала провели ревизию комплектующих и выяснили следующее:

1. Кронштейн насоса изготовлен достаточно качественно и не вызвал затруднений при установке. Конструкция надёжная, а насос встаёт в очень удобное для обслуживания место – слева от двигателя. При установке необходимо просверлить отверстие в блоке, заменить шпильки на блоке цилиндров более длинными болтами, а блок катушек зажигания (двигатель был впрысковым) сдвинуть немного назад.

2. Шкивы коленвала и насоса выполнены на том же уровне, первый даже предусмотрительно снабжён новым более длинным крепёжным болтом. Единственно, что не было учтено, так это впрысковый вариант двигателя – из-за появившейся гребёнки датчика начала отсчёта пришлось наваривать на оба шкива 5-милиметровые проставки, что затруднительно для слабо оснащённых мастерских, а уж тем более гаражей – их ведь нужно ещё где-то и изготовить.

3. Шланги гидроусилителя зарубежного производства сразу же заменили на отечественные – это уже традиция. Нет, претензий к ним нет, кроме того, что они очень дорогие. Поэтому имеет смысл сразу отказаться от них в комплектации. Существует мнение, что импортные шланги снижают шум от гидроусилителя, но в конкретном случае для «Нивы» вряд ли кто всерьез подбирал длину и конфигурацию, поэтому каких-то отличий вряд ли добъёшся – только время потеряешь.

4. Масляный бачок с фильтром – стандартный «ЗэтЭфовский» то же неплохо заменить на отечественный. Во-первых он, опять же, дешевле, во-вторых через полупрозрачный полиэтиленовый корпус хорошо виден уровень масла (нет необходимости отворачивать крышку), в-третьих более тонкий бумажный фильтр более подходит для наших условий эксплуатации, чем грубый немецкий.

5. Болты крепления механизма, входящие в комплект, оказались короче чем требовалось. Пришлось изготовить новые.

6. Кронштейн масляного бачка то же пришлось переделать – мы сделали его заодно с кронштейном насоса. Это позволило сократить длину всасывающей магистрали до минимума, что благоприятно отразится на работе ГУРа в зимнее время. Да и расположение маслозаливной горловины оказалось довольно удачным.

Самым сложным в установке оказалась доработка щитка передка. Как и на «Волге» «ЗэтЭфовский» механизм не убрался в отведённое ему место и часть его, после доработки щитка «болгаркой», оказалась внутри салона. Кронштейн педалей то же пришлось дорабатывать

Здесь очень важно качественно загерметизировать образовавшиеся щели в щитке вокруг механизма, иначе через них начнёт поступать и влага и холодный воздух – тогда удовольствия от установленного ГУРа будет значительно меньше

Наконец после недолгих работ по сборке, подключению и прокачке гидроусилителя мы провели небольшие испытания и сделали следующие выводы:

Руль стал значительно легче, но крутить его одной рукой при резком маневрировании всё ещё достаточно сложно. Хотелось бы иметь распределитель с более комфортной характеристикой. Впрочем, владельцы «Нив» были и так в восторге. Зато при движении на большой скорости отрицательных черт от гидроусилителя не чувствуется – обратная связь «дорога-водитель» сохранилась на прежнем уровне. Шум от работы гидроусилителя на удивление низкий, даже несмотря на то, что машина без шумоизоляции, а распределитель наполовину находится в салоне. Насос при работающем двигателе едва слышен, но это, видимо, свойство конкретного экземпляра, по своему опыту знаю, что попадаются довольно шумные образцы. Угол поворота управляемых колёс несколько снизился, но это компенсируется лёгкостью маневрирования. Если же этот аспект кого-то не устроит, то можно порекомендовать заменить штатную трапецию на вариант, специально разработанный под гидроусилитель, такую трапецию можно отыскать где-нибудь в Тольятти.

На всякий случай: тут вот лежит его фотка

Схема кронштейна генератора для ВАЗ 21213 (карбюратор)

Автор чертежа изготовил кронштейн из куска металла 80х80 мм толщиной 4 мм. Верхняя планка регулировки генератора позаимствована от «Волги». Она обрезалась по месту и сверлилось новое крепежное отверстие 8.5 мм.

Шкив коленвала ВАЗ 2110, шкив помпы ГАЗ 3110, ремень 6РК1290. На шкиве помпы установлен штатный вентилятор охлаждения. Расположение генератора сверху слева. Нижняя точка крепления бензонасоса, спереди крепим на штатную шпильку и болт, сверху болт М8 ГБЦ. Нижний длинный болт крепления генератора с гравером и дополнительной контргайкой.

Ремень 1220 мм профиль «А» (ЗИЛ157), угол клина 40 градусов. Напорные рукава высокого давления имеют длину по центрам отверстий штуцеров 1450 мм. Обратный рукав — 1115 мм. D правом защитном кожухе придется вырезать отверстие для шлангов. Ремень длиной 710 мм, остальные размерности те же. На фото слева показан кронштейн гидронасоса, справа — ГУР на новом месте.

В продаже есть уже готовые комплекты переноса генератора Lada 4×4 вверх, но цена за кусок железа может быть сильно завышена. Таким образом, изготавливая такой кронштейн самостоятельно, мы продлеваем срок службы генератора и экономим средства.

А еще интересно: Ремонт ВАЗ Нива, проверка генератора

А вам приходилось сталкиваться с такой доработкой? Каким образом вы решили подобную проблему? Напомним, в другой статье определяем, нужен ли Lada 4×4 более мощный генератор.

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Бригада 341 ПрП стала лучшей по качеству работы

Замена ремня ГРМ на автомобилях LADA с двигателем 16 клапанов

Как снять облицовку тоннеля на LADA с АМТ («робот»)

АвтоВАЗ рассказал про шумоизоляцию Lada Vesta SW и проверку кузова на герметичность

История

В Питере проводился технический семинар, организованный данной фирмой, и я задал вопрос немцу об этой ситуации. Непосредственно на лекции (то есть официальная позиция), немецкий специалист сказал, что это коммерческая тайна. А в перерыве на обед, когда я обратился к нему на немецком языке, он прямо подобрел и сказал следующее. Цитата.

Вместе с поставкой насосов, мы дали рекомендацию автоВАЗу, что НАДО заливать в систему. Первое время завод заливал примерный аналог, жидкости, которую мы рекомендовали, а потом вдруг стал лить зеленый Пентозин. Результат не заставил себя долго ждать – течи и гудение гура при поворотах. Но самое смешное, что все эти «якобы» гарантийные случаи, завод переложил на плечи ZF.

А еще интересно: Шевроле Нива 2019-2020: характеристики, цена, фото и видео-обзор

Немец сказал, мы «пободались» немножко с заводом, не добились внятных ответов от манагеров и руководства и просто перестали поставлять данную запчасть. Конец цитаты. Теперь делаем простой вывод, чтобы получить работоспособный узел, как он задуман конструкторами, нам надо промыть систему и залить то, что рекомендовано. С жидкостью все просто, хороший синтетический декстрон, но вместе с ним я рекомендую заменить шланги низкого давления.

Гидроусилитель руля на Ниву ВАЗ-2121 21213 21214 2131

Произведем установку гидроусилителя руля на автомобиль ВАЗ 2121 Нива. Перед тем, как приступить к работе, разберемся, для чего вообще нужен ГУР. Во-первых, гидроусилитель руля обеспечивает достаточную устойчивость в случае резкого падения давления в шинах. Во-вторых, увеличивает динамическую проходимость в экстремальных условиях. В-третьих, в три раза понижает усилие на рулевом колесе, то есть баранку становится легче крутить.

Итак, мы разобрались с тем, что ГУР действительно нужен в автомобиле, начнем монтаж на Ниву. В первую очередь снимаем руль автомобиля, выворачиваем его центральную гайку, делается это при помощи специального съемника. Рулевое колесо удаляется в комплекте с карданным шарниром. Крепежные детали последнего будут использованы нами для установки РМ ГУР. Для установки насоса гидроусилителя нам нужно ослабить ремень вентилятора. Далее снимаем вентилятор, подставляем под него проставку вентилятора и закрепляем его к ступице. Чтобы заправить систему, удаляем крышку масляного бачка, заливаем туда масло до определенного уровня. Поворачиваем руль от упора до упора, при этом двигатель остается не заведенным. Таким образом мы избавляемся от воздуха в баке. При прокачке вывешиваем передние колеса либо отсоединяем рулевую тягу от сошки. Затем запускаем двигатель Нивы, в то же самое время доливаем масло в бак. Рекомендуется производить заливку масла со скоростью не менее 5,5 литра в минуту, это предотвратит попадание воздуха во всасывающую магистраль. Если масло в баке начинает вспениваться, то это говорит о том, что в систему попал воздух. Немедленно заглушаем силовой агрегат и даем отстояться маслу в течении 20 минут, пока не перестанут появляться пузырьки.

Осматриваем соединения шлангов с агрегатами и в случае обнаружения повреждения, меняем фрагмент шланга. Даем мотору Нивы поработать 20 секунд и прокачиваем систему гидроусилителя руля, потом мы удаляем остаточный воздух из РМ, делается это путем поворота руля от упора до упора, причем не задерживаемся на крайних положениях, по три раза в каждую сторону. Закрываем бак крышкой, затягиваем гайку крышки от руки. В процессе дальнейшей эксплуатации лучше всего не удерживать руль в крайнем положении более 5 секунд, иначе может произойти перегрев масла и как следствие — выход из строя насоса ГУР. Если все же насос гидроусилителя руля вышел из строя, а так же в случае повреждения шланга либо ремня привода насоса, при буксировке Нивы с неработающим мотором, использовать РМ можно лишь на короткое время, пока поломка не будет устранена. Длительное использование рулевого механизма с неисправным гидроусилителем руля может привести у его преждевременному изнашиванию. Насос ГУР нужно периодически осматривать и проводить его обслуживание. Происходит промывка расходного и предохранительного клапанов в случае их загрязнения. Выполняется это следующим образом: отворачиваем пробку заглушку над выходным отверстием насоса, вытаскиваем пружину и золотник расходного клапана, в это время ставим пробку на место, чтобы предотвратить вытекание масла, промываем золотник и предохранительный клапан. Сборка производится в обратной последовательности.

Ставим усилитель на Ниву самостоятельно

Гидроусилитель руля ставится не на все машины «Нива» в базовой комплектации, поэтому почти все «нивоводы» стремятся улучшить свое авто с помощью этого полезного агрегата. Можно купить как немецкий, так и российский вариант, устанавливать который лучше в мастерской, если вы не обладаете значительным опытом в авторемонте, чтобы сделать это своими руками. Стоимость деталей составляет около 25-27 тысяч рублей, за работы на станции техобслуживания могут взять около 8-10 тыс. руб.

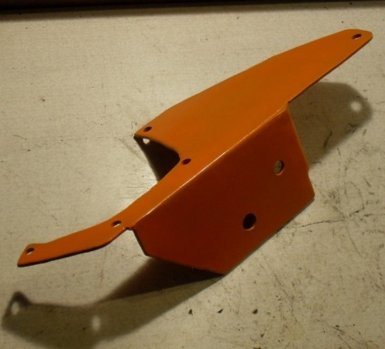

Собранная деталь

Общая схема монтажа ГУР на отечественную Ниву такова:

• Снять минусовую клемму с аккумулятора (ключом на «10»).
• Убрать кронштейн крепления от запасного колеса и само колесо.
• Отсоединить трубки / провода с электромоторов омывателя, удалить бачок омывателя.
• Для инжекторных вариантов — снять топливный фильтр с левого брызговика, не отсоединяя шланги подачи топлива (торцовым ключом на «10»).
• С помощью крестцовой отвертки снять нижний и верхний кожухи вала руля.
• Убрать колодки жгута на провода от трехкрестцового переключателя, зажигания, аварийки, сигнала торможения.
• С помощью торцовых и гаечных ключей на «13» отвернуть болт, которым крепится конец промежуточного карданного вала.
• С помощью зубила, молотка, торцового ключа на «13» освободить Ниву от кронштейна вала (руля), баранки и промежуточного карданного вала.
• Посредством гаечного и торцового ключей на «13» отвернуть болт крепления верхнего окончания карданного вала, снять последний.

• Изъять шток от вакуумного тормозного усилителя путем снятия скобы крепления (выполняется плоскогубцами и плоской отверткой).

  Как расположена деталь на авто

• Не отсоединяя тормозные трубки, снять главный тормозной цилиндр с вакуумного усилителя, снять вакуумный усилитель (отворачиваем 4 гайки).
• Не отводя подводящий шланг от бачка, снимаем цилиндр привода от сцепления и бачок (расширительный), снимаем кронштейн для крепления педалей.
• Выпрессовываем шаровые пальцы левой и средней рулевой тяг из отверстий сошек руля (требуется отвернуть гайки, понадобится ключ на «22» со съемником, плоскогубцы), снимаем рулевой механизм с сошкой, освободив его от ботов крепления к лонжерону.
• Снимаем сошку с вала руля, закрепив корпус в тиски с прокладками.
• Если на машине инжекторный двигатель, то снимаем сбор из кронштейна и модуля зажигания (отсоединив предварительно провода высокого напряжения), снимаем сбор из кронштейна с адсорбером с левого брызговика.
• Выворачиваем левую шпильку М6 из блока цилиндров, отворачиваем болт М8 крепления головки цилиндров.

Так проводится предварительная подготовка машины для установки гидроусилителя. Кроме того, придется доработать кузов в части расширения отверстия в щитке передка и изготовления паза в кронштейне блока педалей (потребуется дрель, лобзик, электропила, напильник, зубило, молоток, сверло на D9мм).

Чтобы поставить ГУР, нужно произвести и некоторые изменения в двигателе. Для этого на блоке цилиндров устанавливается кронштейн крепления от насоса гидроусилителя, определяется разметка центра бокового отверстия, изготавливается резьбовое отверстие глубиной строго 12 мм. Затем отворачивается гайка крепления шкива на коленвале (при включенной 4 передаче и ручном тормозе). Для инжекторных вариантов требуется подправить кронштейн модуля (зажигания). Для этого откручивается блок катушек от кронштейна и его проушина разгибается с помощью тисков и молотка определенным образом.

Схема кронштейна генератора для Нивы 21213 (карбюратор)

Автор чертежа изготовил кронштейн из куска металла 80х80 мм толщиной 4 мм. Верхняя планка регулировки генератора позаимствована от «Волги». Она обрезалась по месту и сверлилось новое крепежное отверстие 8.5 мм.

Шкив коленвала ВАЗ 2110, шкив помпы ГАЗ 3110, ремень 6РК1290. На шкиве помпы установлен штатный вентилятор охлаждения. Расположение генератора сверху слева. Нижняя точка крепления бензонасоса, спереди крепим на штатную шпильку и болт, сверху болт М8 ГБЦ. Нижний длинный болт крепления генератора с гравером и дополнительной контргайкой.

Другой чертеж кронштейна предусматривает ремень размерами 1375 мм. Потребуется доработать болгаркой плоскость на головке в районе болта М8, а также поменять шпильки и болты крепления передней крышки.

Особенности установки крошнтейна на видео:

Видео «Как работает установленный на Ниву ГУР»

В ролике ниже вы можете понаблюдать за тем, как работает установленный самостоятельно гидроусилитель руля (автор видео — Владислав Мантула).

Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Решить проблему можно при помощи переноса генератора наверх.

Изучив эту статью, вы узнаете:

• Что нужно для переноса генератора наверх. Как проходит процесс для авто с ГУР и без него. Стоит ли покупать новый агрегат для ВАЗ 21214.

Внимательно изучите этот чертеж. Автор решил сделать своими руками кронштейн для переноса генератора. Деталь изготавливается из металла, толщина которого должна быть 4 мм, а ширина и длина – 80 мм. Чтобы собрать кронштейн, вам понадобятся детали от других отечественных авто:

• Ремень 6РК1290; Регулировочная планка; Шкив коленвала от десятки.

Фото, детали изготовленного кронштейна 21214:

Как видно на фото, штатный вентилятор установлен на шкиве помпы от ГАЗ 3110, так же мы берем штив коленчатого вала от 2110 и ремень марки 6РК1290. Генератор должен быть расположен в верхней левой части. Сверху его необходимо прикрепить при помощи болта M8 ГБЦ, спереди используются штатные болт и шпильки. Для фиксации кронштейн необходимо закрепить дополнительной контргайкой.

Принцип действия ЭУР и ГУР

Прежде чем произвести установку усилителя в ВАЗ 2121 своими руками, давайте разберем принцип действия систем, начнем с ГУР. Когда рулевое колесо находится в центральном положении, оно фиксируется при помощи центрирующих пружин. В таком положении жидкость циркулирует по всем элементам системы при условии, что распределитель стоит правильно. Насос ГУР в данном случае работает в усиленном режиме, что обусловлено необходимостью прокачки жидкости по системе. Причем функционирует он всегда, независимо от того, поворачивается руль или нет.

При повороте руля происходит перемещение золотника, в результате чего элемент перекрывает сливные магистрали, в один из цилиндров начинает подаваться жидкость. При этом на поршень, а также шток под давлением воздействует масло, что приводит к повороту колеса, а также корпуса в определенную сторону. Золотник настигает корпус устройства тогда, когда он перестает перемещаться, что говорит о том, что водитель завершил маневр поворота. В этом случае золотник возвращается в начальное положение, а затем открывается шланг для слива жидкости.

Что касается принципа работы ЭУР, то сам усилитель монтируется на рулевой вал транспортного средства. Его составляющие части соединены друг с другом при помощи торсионного вала, с установленным контроллером считывания оборотов двигателя. Когда водитель поворачивает руль, торсионный вал скручивается, это фиксирует датчик момента. В соответствии с полученной информацией от контроллера момента, скорости и оборотов двигателя управляющий модуль определяет компенсационное усилие, в результате чего подает команду на электромотор усилителя.

Гидроусилитель руля на ВАЗ Нива, Шевроле Нива

Уважаемые покупатели, во избежание ошибок при отправке рулевого механизма с гидроусилителем и сошкой в сборе ВАЗ 2123, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Гидравлический усилитель руля (ГУР) — автомобильная гидравлическая система, часть рулевого механизма, предназначенная для облегчения управления направлением движения автомобиля при сохранении необходимой «обратной связи» и обеспечении устойчивости и однозначности задаваемой траектории.

Гидроусилитель руля ГУР 2123-3400010-20 для автомобилей ВАЗ семейства «Нива» (в том числе ВАЗ-2123), разработанный совместно с ВАЗом и немецкой . Производство гидроусилителя организовано с применением российских и немецких комплетующих при использовании новейших разработок фирмы ZFLS для мирового рынка.

Гидроусилитель руля устроен так, что при отказе усилителя рулевое управление продолжает работать (хотя руль при этом становится более «тяжёлым»).

Экономичность гидроусилителя обусловлена тем, что его силовая система включается в работу только при повороте управляемых колес на существенный угол. Надежный гидроусилитель и его системы не требуют затрат на техническое обслуживание

Характеристики Гидроусилителя руля 2123-3400010-20:

— тип «Винт–шариковая гайка» с распределителем роторного типа;

— передаточное число винтовой пары 14,5;

— полное число оборотов рулевого колеса 2,9;

— объемная подача 6 л/мин;

— максимальная температура масла 120 С;

— полный объем масла в системе 1 литр;

— объем масляного бачка 0,4 л;

— усилие на рулевом колесе при повороте управляемых колес на месте, кг 3.

Преимущества гидроусилителя руля:

— идеальное решение по повышению безопасности и улучшению управляемости автомобиля;

— значительно снижает усилие на рулевом колесе (особенно при маневрировании на месте);

— надежен, не требует значительных затрат на техническое обслуживание;

— повышает устойчивость автомобиля (особенно в аварийных ситуациях);

— уменьшает общее число оборотов рулевого колеса;

— обеспечивает комфорт вождения и безопасность, прежде всего отсутствием потери курсовой устойчивости автомобиля при внезапном выходе из строя (выстреле) шины одного из передних колес;

— в демпфировании обратных ударов, т.е. в сглаживании рывков рулевого колеса при наезде на препятствие.

— снижает утомляемость водителя.

Необходимо помнить, что Ваша внимательность к техническому состоянию автомобиля поможет избежать лишних проблем с ремонтом. При возникновении, каких либо посторонних шумов, стуков или утечек жидкостей, необходимо обратиться на СТО для диагностики возникшей проблемы.

Несмотря на возможные неисправности гидроусилителя рулевого управления, возникающие в силу естественного износа деталей, достоинств у рулевой системы с гидроусилителем руля несравнимо больше. Те, кто хоть раз попробовал управлять машиной одной рукой, никогда не смогут сесть за руль автомобиля, не оснащенного рулевым механизмом со встроенным гидроусилителем.

Другие артикулы товара и его аналогов в каталогах: 21230340001020.

ВАЗ 2123, ВАЗ 21213-21214i.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить или заменить гидроусилитель руля ВАЗ 2123 на автомобиле Chevrolet Niva .

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Электроусилитель руля на ВАЗ 2109: установка своими руками, какой усилитель подойдет, LuxVAZ

Ставить электроусилитель руля на ВАЗ 2109 стало модно. Многие автомобилисты считают, что без ЭУРа жизнь не жизнь. Эта тяга понятна, езда с усилителем рулевого управления — это новый уровень комфорта.

Особенно это утверждение справедливо в больших, плотно набитых автомобилями городах. Припарковаться в тесном дворе многоэтажки поздно вечером в темноте под критические комментарии соседей довольно непросто, если вы не поставили электроусилитель руля на ВАЗ 2109. Попробуйте справиться без ЭУРа в глухой пробке, когда в соседнем ряду освободилось место чуть перспективнее и надо быстрее, чем сосед, вывернуть руль вправо до отказа, сдать назад на 15 сантиметров, вывернуть руль до отказа влево, подать вперёд на 20 сантиметров, ещё раз вывернуть, снова сдать, опять вывернуть и въехать на освободившееся место под носом у конкурента.

Интенсивность автомобильной жизни в мегаполисах привела в последнее время к смене правил. Ещё 3-5 лет назад формулировка «Я купил автомобиль» означала приобретение машины без усилителя рулевого управления. А в последнее время имеется в виду покупка средства передвижения с таким допоборудованием.

Подробное руководство по установке электроусилителя руля на Ниву

Процедура установки ЭУР своими руками выполняется так:

1. Сначала необходимо отключить АКБ.
2. Затем демонтируется заглушка с рулевого колеса, откручивается гайка фиксации, демонтируется сам руль. Также нужно выкрутить четыре винта с шурупом и извлечь пластмассовую накладку.
3. Откручиваются крепежные болты и демонтируется панель приборов. Отключите штекер подрулевого выключателя, открутите болт, который его крепит, после чего демонтируйте устройство.
4. Затем отсоединяется проводка замка зажигания, само устройство снимается, для этого открутите два крепежных винта и поверните ключ в положение I.
5. Следующим этапом будет демонтаж рулевой колонки, для этого нужно открутить винт рулевого вала, а также несколько крепежных винтов и гаек. Учтите, в Нивах используются винты со срывными головками, поэтому оптимальным вариантом будет нанести насечки с помощью зубила и открутить их плоскогубцами. Далее, саму колонку необходимо опустить вниз, после чего демонтировать.
6. После этого выкрутите гайки на монтажных блоках с предохранителями, извлеките их. Также демонтируйте накладку реле, расположенную под панелью приборов.
7. Салон и моторный отсек отделены друг от друга с помощью перегородкой, в ней имеется эластичная заглушка, ее надо снять. Через отверстие протягивается провод ЭУР. Убедитесь в том, чтобы уложенный провод не контактировал с движущимися компонентами электродвигателя стеклоочистителя.
8. Под самой приборной панелью, слева от рулевого колеса, расположен разъем на 8 контактов, к нему подведены два провода серого цвета. К этому разъему следует подключить желто-голубой от ЭУР. Затем к красной колодке, которая идет от приборки, необходимо подсоединить провода оранжевого, а также сине-розового цветов от электроусилителя. Здесь же, за приборной вы можете найти болт массы, к нему следует подключить минус.
9. Под приборкой устанавливается кронштейн усилителя, в него следует продеть проводку от переключателя зажигания.
10. Далее, на шлицы самого усилителя следует установить промежуточный вал, помните о том, что к нему следует заранее подключить массу. Сам вал следует надежно зафиксировать на валу рулевого механизма и прикрепить ЭУР к кронштейну. Нельзя допустить того, чтобы вал был зажат или слишком натянут.
11. Сам узел фиксируется к пластине при помощи двух болтов и двух шпилек, под них желательно установить гайки.
12. Далее, производится подключение силового, а также информационного разъемов к усилителю.
13. По сути, на этом процедуру установки можно считать завершенной. Теперь вам нужно установить на место замок зажигания, подрулевой переключатель. Для установки накладки рулевой колонки ее необходимо будет подрезать, к примеру, ножовкой. На место ставится рулевое колесо, приборная панель. Затем протягивается проводка от ЭУР к аккумуляторной батарее. Учтите, что в имеющейся заглушке в перегородке между моторным отсеком и салоном необходимо будет увеличить размер отверстия. Выполните проверку работоспособности оборудования и проверьте еще раз все подключения.
