Делаем газогенератор своими руками

1 Теоретическая основа

Водород является очень легким газообразным веществом. У него высокая химическая активность. Окисляясь, он дает большое количество тепловой энергии и при этом образует воду.

Водород обладает следующими свойствами:

• При горении не выделяет вредных веществ.
• Его запасы в воде неистощимы.
• Этот газ добывают в промышленности. На некоторых производствах он является побочным продуктом.
• Смесь водорода и кислорода взрывоопасна. При воспламенении она выделяет огромное количество энергии.

Простейший газогенератор для добычи водорода представляет собой емкость с жидкостью, внутри которой располагаются две пластины с подключением к электрической сети. Поскольку вода хорошо проводит ток, электроды вступают в контакт с малым сопротивлением. При прохождении электричества через пластины возникает химическая реакция, сопровождающаяся появлением водорода.

Запуск оборудования и советы по эксплуатации

Перед запуском газогенератора необходимо камеру сгорания очистить от пепла. Проверить открытие заслонки дымохода — она должна быть открыта наполовину. После этого производится закладка древесины и ее воспламенение. Эти действия схожи с действиями при топки обычных домашних печей.

Для увеличения срока службы аппарата рекомендуется регулярно проводить чистку камеры сгорания и дымоходов. Если этого не выполнять, то очень скоро один из элементов газогенератора выйдет из строя из-за перегрева. Для того чтобы осуществлять контроль за температурой, устанавливают датчики в верхней части котла и в середине трубопровода.

Герметичность также играет важную роль. Так как попадание влаги может привести к погашению огня, и излишек воздуха снизит давление в системе.

Чтобы ваш самодельный газогенератор на дровах работал правильно, необходимо обязательно отрегулировать подачу воздуха, отвод газов и другие процессы. Лучше всего при изготовлении агрегата использовать чертежи, основанные на инженерных расчетах, учитывающих такие показатели, как площадь сгорания топлива и т. п.

Некоторые умельцы вышли из положения другим образом: они сделали копию газогенератора, который уже успешно работает, точно соблюдая все пропорции. Готовый дровяной газогенератор можно установить как вне жилого дома, так и в подвальном помещении.

DmitrijАльтерн. энергия / ГенераторыВсем привет, в этой инструкции мы рассмотрим пример, как можно запустить на древесном газу двигатель внутреннего сгорания. Кто знает, быть может, эта статья вдохновит вас, и вы захотите перевести на дрова свой автомобиль для использования в сельскохозяйственных целях. В качестве эксперимента запускать на древесном газу мы будем обычный двухтактный двигатель, подойдет моторчик от бензопилы, бензокосы и прочей техники. Собирается печь для преобразования твердого топлива в газообразное очень просто, используя бросовый материал.Принцип образования горючего газа очень прост. Если сложить дрова в герметичную емкость, куда не заходит кислород, а затем разогреть топливо извне, оно начнет дымить, а дым является ничем иным как испарением. Конечно, обычный дым от костра не горюч, ведь все, что там могло сгореть, уже сгорело в костре. В нашем же дыме, который будет выходить из печи, будет много горючих смол и прочих соединений. Таким топливом можно без проблем питать двигатель внутреннего сгорания, использовать для питания горелки и так далее. Итак, рассмотрим более подробно, как же провести такой эксперимент.Пару слов о двигателеУ автора уже имелась платформа, на которой заранее был установлен двигатель с генератором. Эта конструкция использовалась для питания двигателя водородом, о чем я рассказывал в другой статье. Вся та часть самоделки, которая отвечала за выработку и подачу газа была демонтирована при помощи верного друга – овчарки. Двухтактный двигатель должен обязательно смазываться, этот вопрос автор решил путем подачи масла в карбюратор. Для подачи газа нужно приспособить к карбюратору переходник, который делается из небольшой пластиковой баночки.

Материалы и инструменты, которые использовал автор для изготовления газогенератора:Список материалов:Список инструментов:Процесс изготовления устройства:Шаг первый. Начнем с печи

Шаг второй. Устанавливаем «банки»

Шаг третий. Теплообменники

Шаг четвертый. Фильтр

Шаг пятый. Идем за дровами!

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Плюсы этого генератора:Приступим!

Как это работает?Первые испытания!

Результат:

Похожие материалы

• https://generatorexperts.ru/elektrogeneratory/elektrogenerator-na-drovax.html
• https://oventilyacii.ru/otoplenie/elektrogenerator-na-drovah.html
• https://aqua-rmnt.com/otoplenie/kotly/gazogenerator-na-drovakh-dlya-otopleniya-doma-svoimi-rukami.html
• https://usamodelkina.ru/10721-dobyvaem-drevesnyy-gaz-i-zapuskaem-na-nem-generator.html
• https://gnezdoparanoika.ru/samodelki/80-generator-na-drovah-svoimi-rukami.html

Что собой представляет газогенератор на дровах

Газогенератор имеет довольно простую конструкцию, так как все процессы, идущие в нем, основаны на пиролизном горении дров. То есть, идея газогенераторов базируется на пиролизных котлах, где дерево сгорает в недостатке воздуха, выделяя при этом большое количество различных газов. Далее будет приведена информация о строении этого приспособления.

• Корпус. Его обычно изготавливают из листовой стали. Все элементы соединяются сваркой. Вообще корпус может иметь как цилиндрическую, так и прямоугольную форму хотя форма цилиндра является более распространенной, да и смотрится эстетично. В нижней части сваривают ножки, на которых конструкция будет стоять.
• Бункер. Его также изготавливают из листовой стали с малым содержанием углерода. Как и корпус, бункер также может иметь форму цилиндра или прямоугольника. Он вносится внутрь корпуса, и крепится к стенкам корпуса с помощью болтов. Также должна быть крышка, закрывающая отверстие сверху, которое ведет в бункер. В качестве уплотнителя используют асбест или какой-нибудь другой материал.
• Камера сгорания. Она располагается внизу, и изготавливается обычно из стали с повышенным содержанием хрома. Здесь происходит горение твердого топлива в условиях недостаточного воздухоснабжения. Между внутренними стенками корпуса и камерой сгорания имеются асбестовые шнуры. На боковых стенках камеры сгорания находятся несколько отверстий, или как их еще называют, фурмы для подачи воздуха, через которые воздух подается в камеру сгорания. Эти фурмы соединяются с воздухораспределительной емкостью, которая сообщается с атмосферой. Когда воздух выходит из этой емкости, он преодолевает обратный клапан. Функция этого клапана заключается в том, чтобы заблокировать выход образовавшегося при горении дров газа наружу.
• Колосниковая решетка находится в нижней части устройства. Ее функция заключается в поддержании раскаленного топлива. Также через многочисленные отверстия этой решетки зола, образовавшаяся в ходе горения топлива, попадает в зольник.
• Загрузочные люки. В конструкции бытовых газогенераторов имеются три таких люка. Первый находится сверху, ее крышка откидываются горизонтально. В качестве герметизации при закрытии и уплотнения используются асбестовые шнуры. В современных моделях в зоне крепления люка можно найти специальную пружину-амортизатор, который автоматически приходит в действие, если внутри устройства давление превысило определенную норму. Под действием этой пружины люк опрокидывается. Сбоку конструкции имеются еще два загрузочных люка. Первый из них расположен на уровне зоны восстановления. Этот люк используется для загрузки топлива в эту зону. Нижний люк располагается на нижнем конце устройства, на уровне зольника. Он применяется для ее очистки. Газ, образовавшийся в ходе горения твердого топлива, выводится из верхней части конструкции. Для этого там имеется специальный патрубок для вывода газа.

Далее будут рассмотрены процессы, в ходе которых из древесины выделяются горючие газы. В целом, всю конструкцию можно разделить на несколько зон:

• Зона подсушки. Она находится в верхней части конструкции, сразу же под загрузочным люком. Здесь топливо быстро сушится благодаря тому, что температура в этой зоне достигает порядка 190 градусов по Цельсию.
• Зона сухой перегонки. Она расположена ниже зоны сушки. Иссушенное топливо здесь подвергается обугливанию благодаря тому, что температура достигает до 500 градусов. В ходе этих процессов из топлива удаляются смолы и некоторые кислоты органического происхождения.
• Зона горения. Находится в нижней части. Топливо попадает сюда и сгорает при температуре в 1200 градусов. Через специальные фурмы подается воздух. В ходе горения выделяются угарный и углекислый газы.
• Зона восстановления. Газы, выделившиеся в ходе горения топлива, поднимаются вверх, и достигают зоны восстановления. Сюда через специальный люк загружают уголь, который держится на колоснике. Угарный и углекислый газы реагируют с углем. Когда во взаимодействие вступают углекислый газ и уголь, то в ходе реакции образуется угарный газ. Но в угле имеется вода, которая также проявляет активность по отношению к газам. В результате всех этих реакций образуются угарный газ, углекислый газ, водород, метан, некоторые летучие непредельные углеводородные соединения, азот. Эта смесь газов очищается от всех примесей, затем смешивается с воздухом. Это и есть конечный результат. Полученная смесь газов может применяться для бытовых нужд.

Автомобильный генератор газа

Отличием генератора газа для транспортного средства является его компактность и увеличенная надежность – хотя даже такие характеристики не позволяют ехать на машине с большой скоростью. Впрочем, разгон до 80–90 км/ч вполне возможен. Материалом изготовления автомобильного газогенератора чаще всего выступают металлические емкости. Серийное производство предусматривает использование нержавеющей стали, благодаря чему уменьшается масса генератора и улучшаются эстетические параметры. Кустарное производство таких приборов приводит к получению эффективных, но не слишком аккуратных на вид и тяжелых дровяных печей, газ от которых передается к газовому двигателю авто.

Автомобиль «Нива» работающий при помощи газогенератора

Неплохим вариантом для создания генератора газового топлива для небольшого автомобиля может стать старый пропановый баллон. Для внутренней части схемы устройства предусматривают использование ресивера от грузовика объемом 20 или 40 л. Для колосниковой решетки выбирают тонкий металл, для патрубков – обычные трубы для отопления.

Колосниковая решетка автомобильного газогенератора

Крышку с крепежом делают из верхней части баллона или листовой стали. Уплотняют ее с помощью обработанного графитовой пропиткой асбестового шнура. Грубый фильтр делается из старого огнетушителя или соответствующего по длине куска трубы. В нижней части фильтрующего элемента устанавливают конусообразную насадку, через которую будет отгружаться зола. Сверху трубу или огнетушитель накрывают крышкой со встроенным в нее патрубком.

Газовый генератор с фильтром

Наличие охладителей, в качестве которых часто применяются биметаллические отопительные радиаторы, требуется по двум причинам:

• слишком горячий газ имеет небольшую плотность и не может обеспечить эффективную работу ДВС;
• при контакте раскаленного газа с нагретыми элементами двигателя может произойти вспышка.

Еще один важный элемент конструкции – смеситель, позволяющий регулировать пропорции газовоздушной смеси. Если не менять концентрацию топлива, в двигатель будет поступать газ с теплотой сгорания 4.5 МДж/м3, что в 7,5 раз меньше, чем у обычного пропана. Изменяя пропорцию с помощью специальной заслонки, газовоздушную смесь приводят в соответствие с обычным газом.

Ознакомьтесь с серией видео по созданию газогенератора для автомобиля «Москвич».

Установка на автомобиль

Перед тем как устанавливать газогенератор работающий на дровах, требуется выбрать подходящее место. На грузовых авто, установка размещается между кабиной и кузовом, на автобусах – сбоку (со стороны водителя). Для легкового автомобиля допускается два варианта – монтаж в багажнике или на отдельном прицепе.

Газогенератор в багажном отделении выглядит аккуратнее и не нарушает дизайн транспортного средства. Но пользоваться таким устройством неудобно, а места для перевозки грузов практически не остается. Отдельная установка прибора на прицепе позволяет не только сохранить пространство в багажнике, но и упрощает ремонт оборудования. Кроме того, прицепной газогенератор можно при необходимости отсоединить, переведя машину на бензин или баллонный газ. Недостаток варианта с прицепом – увеличение общей длины транспорта, создающее проблемы при парковке, и дополнительные расходы на приобретение прицепа.

Один из способов размещения дровяного газогенератора в авто

Схема силовой установки и инструкция создания

Если желание создать газовый генератор своими руками побеждает любые опасения, перед началом работы нужно разобрать схему установки, а также позаботится о подготовке составляющих частей. Итак, рассмотрим, как создать газогенератор горизонтального и вертикального типа. Принципиального отличия в конструкциях нет, однако, способ генерирования газа все же имеет свои особенности.

Газген 100 кВт., изготовленный самостоятельно

Вертикальный газогенератор

Схема силовой установки показана на картинке. Вертикальным называется, потому что в процессе горения выделяемый газ поднимается вертикально вверх, откуда происходит его забор по трубе к фильтрам и радиатору. Как видим, собрать конструкцию несложно.

Для этого потребуется:

1. Металлическая бочка – будет служить топкой для сжигания топлива (кокса, угля или древесины), а также совмещать другие элементы:

• топка – располагается в самом верху, служит для процесса сгорания топлива, имеет герметичную крышку;
• колосниковая решетка – располагается внизу, куда выпадают отходы от переработанного топлива – зола и пепел;
• воздухораспределитель – находится вне корпуса, подает кислород, усиливающий горение;
• патрубок – служит газоотводом и распределителем его в очистительный отсек (фильтр).

1. Радиатор – охладит полученный в результате пиролиза газ.
2. Два фильтра – один потребуется для очистки подаваемого кислорода в топку (именно кислород позволяет увеличить температуру горения до 1000 °С), другой же фильтрует непосредственно получаемый газ, очищая его от смол, примесей и продуктов распада.
3. Вентилятор – можно обойтись и без него, однако его цель – охлаждение конструктивных деталей, нагреваемых во время процесса горения топлива.
4. Трубы – необходимы для соединения всех частей газогенератора между собой.

При работе может потребоваться сварочный аппарат, а также навыки по работе с ним. Газогенератор может работать не только на коксе и древесине, но и на навозе, что значительно удешевляет его стоимость.

Когда все нужные детали собраны, можно приступать к сборке, следуя следующей инструкции:

1. Собираем корпус – берем или готовую металлическую бочку или варим ее из листового металла. На дно устанавливаем колосники, по типу обычной угольной печи. Большую часть будет занимать топка, где будет происходить процесс горения и пиролиза (разложение древесного угля на газ и смолы). Топку закрываем герметичной горловиной, отделяемой ее от корпуса. Устанавливаем воздухораспределитель за пределами корпуса так, чтобы подаваемый кислород не мог проникать обратно (понадобиться односторонний клапан).
2. Устанавливаем радиатор и фильтры.
3. Соединяем конструктивные части, как показывает чертеж.
4. Пробуем на практике получившееся изобретение.

Устройство может использоваться как на открытой местности, так и в цокольных этажах помещений. С его помощью можно не только обеспечивать дома переменным током, но и выполнять другие работы по дому.

Сюжет «Главной Дороги» об изготовлении газгена

https://youtube.com/watch?v=B5sPMbSmPaM

Горизонтальный газогенератор

Газогенератор на дровах своими руками имеет свои особенности. Отличается по способу выведения газа, который перемещается в нижней части корпуса горизонтальными потоками.

Наиболее подходящим топливом являются дрова и прессованные опилки. Устройство силовой установки немного проще: корпус с бункером горения, колосниками, воздухораспределителем и газоотводом располагаются на одной линии. Итак, для того, чтобы сделать газовый генератор горизонтального типа, необходимо подготовить:

• Корпус, в который будут помещены бункер, воздуховод и газораспределительная камера.
• Камера сгорания, оснащенная герметичной горловиной.
• Фильтры, где будут оседать продукты сгорания топлива, давая на выходе чистый газ.

Принцип сборки идентичен вертикальному газогенератору, поэтому если возникнут сложности, рекомендуется воспользоваться подсказками видео ресурсов, где подробно рассказывается о каждом шаге создания агрегата.

На видео показано изготовление газогенератора своими руками

https://youtube.com/watch?v=B5sPMbSmPaM

Преимущества и недостатки агрегата

Среди преимуществ использования газогенераторов следует отметить:

• довольно высокий КПД, который может достигать 80-95% (для сравнения — 60%-ный КПД у твердотопливных котлов считается очень хорошим достижением);
• длительный процесс горения топлива, который избавляет от необходимости часто его подкладывать (дрова могут гореть до 25 часов, процесс горения угля может длиться до 5-8 дней);
• полное сгорание топлива, поэтому процедура очистки зольника и газохода проводится очень редко;
• регулируемый процесс горения можно автоматизировать;
• в процессе работы выделяется минимальное количество вредных веществ;
• снижаются затраты на обогрев жилища;
• можно загружать в топку поленья до одного метра длиной;
• в отдельных моделях генераторов можно использовать свежесрубленное дерево или древесину с влажностью 50%.

Возможность автоматизировать работу устройства, а также материалы, которые используются при их создании, делают дровяной газогенератор более безопасным, чем традиционный твердотопливный котел.

В качестве топлива для газогенератора можно использовать не только дрова, но и торф, уголь, опилки, старый паркет, а также некоторые другие отходы

Однако есть у этого агрегата и ряд недостатков, которые следует принять во внимание:

• В большинстве моделей для подачи воздуха используется электрический вентилятор, из-за которого устройство можно считать энергозависимым.
• При снижении мощности генератора более чем на 50% горение теряет стабильность, в результате чего выделяется деготь, загрязняющий газоход.
• Чтобы избежать выпадения конденсата, температуру обработки отопления необходимо поддерживать на уровне 60 и более градусов.

Кроме того, стоимость генераторов, которые предлагает промышленное производство, почти в 2 раза превышает расходы на покупку твердотопливного котла. Можно существенно сократить эти затраты, изготовив агрегат самостоятельно.

Недостатки

• Главным недостатком можно считать высокая стоимость котла твёрдотопливного газогенераторного, но нужно помнить, что эксплуатация и обслуживание дешево, а покупать котел вы будете на долгие годы.
• Повышенные требования к качеству и, особенно, к влажности топлива.
• Для удаления сгоревших веществ после пиролиза требуется дымоудаление. Это значит, что применение котлов твердотопливных газогенераторных можно только в домах, где есть возможность для выведения трубы в атмосферу, при этом не доставляя неудобств соседям. Поэтому в многоэтажках он вряд ли применим.
• Некоторое ограничение в температурном режиме. Чтобы не образовывался конденсат температура воды, приходящая из системы отопления, должна быть около 60 градусов.
• Нельзя автоматизировать подачу твердого топлива в топку.
• Высокие требования к герметичности котлов твердотопливных газогенераторных. Из-за утечки горючего газа может произойти взрыв либо пожар.

Как работает собранная конструкция?

На Шим подается напряжение, регулятор образует напряжение с необходимой частотой. От того какая будет частота, зависит плодотворность выработки газа. Затем напряжение подается на нержавеющие трубки или пластины, в которых находится вода. В них, под действием тока, выделяется «гремучка». Далее она поступает по гибким трубкам в емкость осушителя. А уже из осушителя, газ подается в контур подачи воздуха.

Такую установку можно применять для отапливания: гаражных кооперативов, загородных домов, все зависит от полета вашей фантазии. Чтобы применить данную установку для отапливания дома, нужно переделать твердотопливный котел или газовый, под газ Брауна. Если вы все-таки надумаете собирать и активно использовать данную самодельную установку, то вы получите дешевое топливо. И экологически чистый продукт, который не загрязняет воздух. При сборке генератора газа Брауна, у вас будут возникать вопросы. Здесь мы ответим на наиболее часто задаваемые вопросы.

Какую воду использовать, обычную водопроводную или дистиллированную?

Можно использовать водопроводную воду, если в ней нет тяжелых металлов или дистиллированную. Но лучший эффект достигается при использовании раствора гидроксида натрия, добавленного в дистиллированную воду. Необходимо соблюсти пропорцию, на десять литров воды нужно добавить одну столовую ложку гидроксида натрия и тщательно размешать.

Какой металл использовать?

В разных пособиях и руководствах, пишут о том, что необходимо использовать только редкие металлы.

Вас вводят в заблуждение. Можно использовать любую нержавеющую сталь. Самые хорошие результаты при работе со сталью, показала ферромагнитная сталь, которая не притягивает частицы ненужного мусора. Еще один важный момент, главное, при выборе металла, отдать предпочтение нержавеющей стали, и чтобы она не была подвержена окислению.

Насколько долговечны пластины электродов?

Менять пластины на новые нет надобности, так как при работе они совсем не разрушаются.

Что нужно сделать, чтобы подготовить пластины для электродов? И как правильно это сделать?

В первую очередь, перед сборкой пластин их необходимо очень тщательно промыть в мыльном растворе, а потом обработать их поверхность спиртосодержащим веществом (водкой или спиртом). Электролизер некоторое время необходимо «погонять», периодически заменяя грязную воду, на чистую. Продолжаем до тех пор, пока вода не вымоет всю грязь. Если вода будет достаточно чистая, то установка нагреваться не будет.

Если вы собрали электролизер правильно, то при его использовании вода и пластины нагреваться не будут

Важно не перегревать электролизер выше 65 градусов. Если температура поднимется выше указанной температуры, то к пластинам пристанет грязь, металлы с минералами. И их придется удалять при помощи наждачной бумаги или заменять их на новые

И их придется удалять при помощи наждачной бумаги или заменять их на новые.

Особенности эксплуатации древесных котлов с длительным горением

Длительность горения одной закладки дров, составляет от 8 до 24 часов. Период автономной работы зависит от нескольких факторов:

1. Тип котла.
2. Качество топлива.
3. Правильная эксплуатация.

Научиться правильно топить котел, намного легче, чем может показаться на первый взгляд. Во время растопки и дальнейшей эксплуатации, придерживаются требований, указанных производителем в технической документации. После нескольких топок, процесс становится привычным.

Как добиться длительного горения дров

Расход дров, при условии использования режима длительного горения, меньше чем в обычных котлах, на 30-40%. КПД достигает 92%. Не у всех потребителей получается с первого раза добиться того, чтобы котел заработал в режиме длительного горения. Некоторые жалуются на обильное выделение смолы в процессе сжигания древесины.

Добиться длительного горения дров можно, тщательно соблюдая рекомендации производителя:

• Дрова разжигают при полностью открытой заслонке.
• В режим длительного горения, котел переводят только после достижения температуры 600°С.
• Влажность дров не должна превышать 20%. Топить хвойными породами дерева не рекомендуется.

Нарушения правил эксплуатации приводит к тому, что от дров в котле образуется смола. Чаще всего, не соблюдают следующие условия:

• Минимальная температура теплоносителя на выходе не должна опускаться ниже 65°С.
• Правильно топить котел дровами твердых пород: осиной, буком, акацией, дубом и т.д.
• Высокая влажность дров приводит к обильному выделению смолы.

Правильная эксплуатация котлов длительного горения, продлевает срок службы техники и увеличивает теплоотдачу.

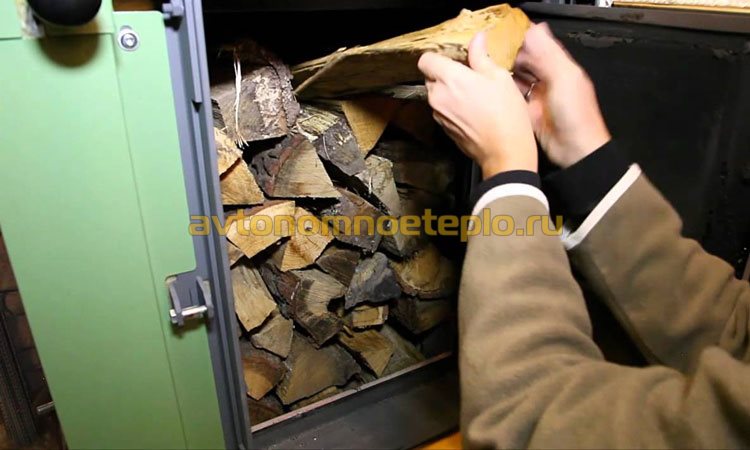

Как правильно загружать дрова

Укладка дров в котле выполняется в согласии со следующими правилами:

Поленья раскалываются крупными кусками.
Укладка дров в топку осуществляется как можно плотнее

Важно избежать пустот между поленьями.
Длина поленьев должна быть меньше размеров загрузочной камеры, как минимум на 5 см.

Розжиг выполняют исключительно сухими лучинками. Использовать бензин или керосин, для растопки дров, запрещается. Время от времени, рекомендуется использовать специальные химические брикеты, удаляющие смолянистые отложения на стенках.

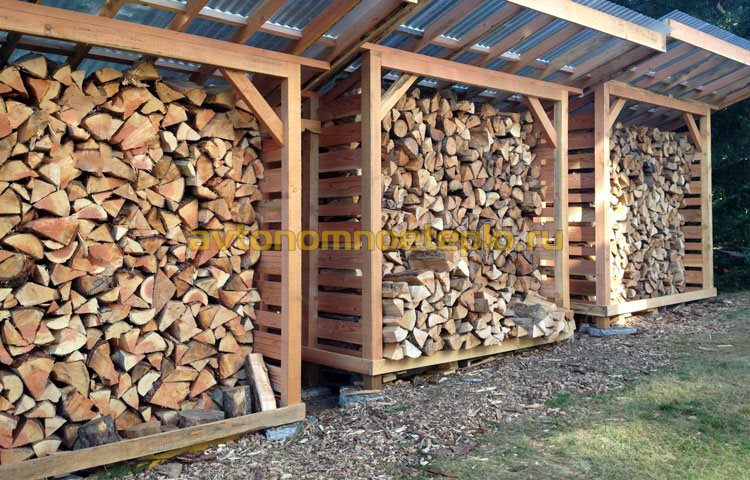

Сколько надо дров на зимний сезон

Устройство котла длительного горения, позволяет экономить на топливе, приблизительно 15-30%, в зависимости от выбранной модели. Примерный расход дров высчитывается следующим образом:

• Принято считать, что для обогрева каждых 100 м², потребуется 3 Гкал/мес.
• При сжигании килограмма дров, выделяется 3200 ккал.
• Чтобы получить 1 Гкал, котлы длительного горения сжигают 312 кг дров.
• Для получения 3 Гкал, потребуется приблизительно тонна древесины.

В течение отопительного сезона, для обогрева дома на 100 м², нужно 7-8 тонн дров.

Правила и нормы установки дровяного котла продолжительного горения

Установка котла длительного горения проводится с соблюдением норм, распространяющихся на все котлы, работающие на дровах. Во время проведения монтажных работ, учитывают существующие требования ППБ и СНиП:

• Монтаж выполняют на прочном негорючем основании. Стены и пол облицовывают негорючими строительными материалами.
• Дымоход проводят с соблюдением противопожарных разделок. В месте примыкания к стене из горючего материала, прокладывают огнестойкий утеплитель. Материал облицовывают стальным листом.

Водяное отопление от котла на дровах длительного горения, подключают к специальным отводам, находящимся на корпусе котла. В инструкции подробно указывается, какой патрубок идет на подачу и обратку водяного контура.

Котел с производительностью более 40 кВт, устанавливается в отдельной комнате.
Энергозависимые котлы подключают к электроснабжению через стабилизатор и источник бесперебойного питания. Обязательно используют автоматы. Подключение выполняют напрямую от щитовой.

В помещении, используемой под котельную, обязательно наличие приточно-вытяжной вентиляции и естественного освещения. При необходимости, допускается размещение котла в подвале.

ГАЗОГЕНЕРАТОР НА ДРОВАХ ДЛЯ АВТОМОБИЛЯ – УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

В состав автомобильной газогенераторной установки входят следующие элементы:

• грубые очистители;
• сам газогенератор;
• тонкие очистители;
• смеситель и вентилятор розжига.

Простая схема выглядит так.

Во время движения воздух засасывается в газогенератор с помощью тяги работающего мотора.

Эта же тяга способствует «выкачиванию» горючего газа из газогенератора, а также его подачу к грубым очистителям, а после к фильтру тонкой очистки.

После перемешивания с воздухом в смесителе готовая газовоздушная смесь засасывается в цилиндры мотора.

После выхода из газогенератора раскаленный и загрязненный газ требует дополнительной обработки (охлаждения и очистки).

Для этого он пропускается через специальный трубопровод, объединяющий газогенератор с фильтром тонкой очистки.

В некоторых конструкциях газ проходил через специальный охладитель, смонтированный перед водяным радиатором.

Чаще всего для охлаждения и очистки применялась комбинированная система.

Ее принцип действия заключался в изменении скорости и направлении движения потока газа. Одновременно с этим производилось охлаждение и очистка последнего.

Следующий этап — тонкая очистка, для которой использовались специальные «кольцевые» очистители, выполненные в форме цилиндров.

Принцип работы большинства фильтров тонкой очистки строился на водяном принципе, когда очистка газа осуществлялась посредством воды.

В процессе розжига газогенератора применялся специальный центробежный вентилятор, оборудованный электрическим приводом.

Из-за того, что вентилятору необходимо прокачивать воздух через всю очистную систему, монтаж устройства производился в максимальном приближении к смесителю.

Формирование горючей смеси производится в смесителе автомобиля.

Наиболее простой тип устройства представляет собой специальный тройник, в котором пересекаются потоки воздуха и газа.

Объем поступающего в мотор состава контролируется с помощью заслонки дросселя.

Качество газо-воздушной смеси регулируется посредством воздушной заслонки.

Принцип работы.

Основным топливом для газогенераторной установки являются угольные брикеты, торф или дрова.

Принцип действия системы построен на частичном сгорании углерода. Последний во время сгорания может подсоединять один или пару атомов кислорода с последующим образованием двух элементов — углекислого газа (диоксида) и угарного газа (монооксида).

Если же углерод сгорает не полностью, то можно получить почти 30% от общей энергии при полном сгорании материала.

Как следствие, образованный газ имеет более низкую теплоотдачу чем первоначальное твердое топливо.

Стоит отметить, что в газогенераторе в период преобразовании дерева или угля в газ происходит экзотермическая реакция, возникающая место между водой и монооксидом углерода.

Благодаря такой реакции, температура полученного газа падает, КПД возрастает до 80 процентов.

Если газ не требует охлаждения перед применением, то КПД может достигать 100%. Как следствие, происходит 2-х стадийное сжигание топлива.

Полученный газ имеет минимальную калорийность, благодаря его смешиванию с азотом.

Из-за того, что для сжигания топлива необходимы меньшие объемы воздуха, то подобное снижение калорийности несущественно.

Что касается снижения мощности мотора при работе на газу, то причиной является снижение заряда топливного состава, вызванного сложностью охлаждения.

Виды газовых установок

Современный рынок силовых установок предлагает оборудование, работающее на газе трех основных типов:

1. Прямого способа генерации;
2. Обратного;
3. Горизонтального.

Первые подходят для сжигания угля и полукокса. В таких агрегатах кислород поступает снизу, а забор газа выполняется сверху агрегата. Но так как в этих моделях влага из топлива не поступает в зону горения, то ее приходится подводить специально. Это позволяет повысить мощность устройства.

Агрегаты обращенного процесса – это идеальный вариант для сжигания отходов из древесины. В них подача воздуха осуществляется непосредственно в зону горения, а газ отбирается снизу.

Устройства поперечного способа отличаются высокоскоростной подачей воздуха черед фурмы в нижней части корпуса. Причем здесь же, только с противоположной стороны производится и отбор газа. Эти агрегаты отличаются минимальным временем пуска и хорошей приспосабливаемостью к смене режимов.

Схема силовой установки – для народных умельцев

Собрать такой агрегат собственноручно не так уж и сложно. Однако, прежде чем приступить к изготовлению газогенератора своими руками нужно ознакомиться с принципом действия агрегата, а также подобрать наиболее подходящую под ваши условия схему.

Для простейшего прибора вполне сгодятся предметы, которые несложно найти в каждом доме:

• Бочка;
• Трубы;
• Радиатор;
• Фильтры;
• Вентилятор.

Этот набор может быть дополнен и другими элементами. Что и в какой последовательности собирать можно найти в интернете. Причем это не обязательно чертежи и фото, а чаще всего видео, на котором подробно показано и доступно объяснено, как собрать газогенератор своими силами на навозе, дровах и другом топливе. Если схема выбрана, то можно приступать непосредственно к сборке.

Инструкция по созданию

Любой агрегат состоит из корпуса, внутри которого располагаются основные узлы и механизмы. Не чуждо это и для газогенератора, собранного своими руками. Он также имеет корпус, в который помещены:

• Бункер;
• Отсек сгорания;
• Воздухораспределительная часть;
• Колосниковая решетка;
• Патрубок;
• Фильтры.

Корпус агрегата обычно выполняется из листового металла. Для удобства установки ко дну привариваются ножки. По форме конструкция может быть, как овальной, так и прямоугольной.

Делаем самостоятельно, этапы работ:[su_youtube url=»https://www.youtube.com/embed/ewKUxQrZO4E»]

Бункер изготавливается из малоуглеродистой стали и крепится внутри агрегата. Он оснащается крышкой с уплотнителем из асбеста или другого материала. Низ устройства занимает камера сгорания. Для ее изготовления выбирают специальные марки стали, наиболее устойчивые к высоким температурам. К камере присоединяется горловина, которую от корпуса также отделяют изоляционным материалом.

Специалисты, которым не один раз приходилось собирать газогенераторы своими руками предлагают камеру сгорания выполнять из газового баллона.

Воздухораспределительная камера обычно располагается вне корпуса прибора. Причем на выходе из нее устанавливается обратный клапан, предназначенный для недопущения выхода газа через это отверстие. Перед коробкой располагают вентилятор.

Колосниковая решетка в газовом генераторе, собранном своими руками выполняется из чугуна, при этом средняя часть должна быть подвижной для упрощения процесса обслуживания. Но недостаточно только собрать генератор, нужно еще и правильно отрегулировать подачу воздуха в него, а также отвод газов.

Устанавливать такое оборудование можно как на улице, так и в цокольном помещении, обеспечив его хорошую вентиляцию.
