Электрооборудование ока

Замена реле-прерывателя указателей поворота и аварийной сигнализации

Вам потребуется ключ «на 10»

Реле-прерыватель указателей поворота и аварийной сигнализации типа 494.3747 расположено за комбинацией приборов и крепится гайкой к шпильке щита передка кузова.

Маркировка реле нанесена на крышке его корпуса.

14. Отожмите с внутренней стороны панели приборов две пружинные защелки, расположенные по бокам комбинации приборов, и.

15. . выньте комбинацию из панели приборов.

16. Отверните гайку крепления троса спидометра и.

17. . отсоедините трос спидометра от комбинации приборов.

18. Промаркируйте колодки и разъемы проводов.

19. Отсоедините колодки от комбинации приборов и снимите комбинацию.

20. Отверните гайку крепления реле и снимите реле со шпильки передка кузова.

21. Отсоедините реле от колодки проводов (показана стрелкой). Установку реле выполняйте в порядке, обратном снятию.

РЕМОНТ При ремонте двигателя пользуйтесь следующими рекомендациями: — до истечения гарантийного срока не разбирайте двигатель (не снимайте головки цилиндров, масляный картер, не нарушайте пломбы топливно .

Проверка свечи и регулировка зазоров между электродами ПОРЯДОК ВЫПОЛНЕНИЯ 8. Осмотрите свечу. Если на изоляторе есть трещины, повреждена резьба или электроды, свечу надо заменить. Светло-коричневый нагар, равномерно покрывающий нижнюю часть свечи .

Открыть большую картинку в новой вкладке → На автомобилях «Ока» применяется однопроводная схема включения приборов электрооборудования, т. е. ко всем потребителям электроэнергии подходит только один провод. Вторым «проводом», соединяющим потребителей с источниками электроэнергии, является кузов автомобиля, или «масса». Такая схема позволяет значительно уменьшить количество проводов и упростить их монтаж. С массой соединяются отрицательные выводы источников электроэнергии. При таком соединении уменьшается разъедание металлических деталей кузова из-за электрохимической коррозии.

Источниками электроэнергии на автомобиле являются генератор и аккумуляторная батарея, включаемые параллельно. Номинальное рабочее напряжение источников и потребителей электроэнергии — 12 В. Однако напряжение в системе электрооборудования в зависимости от конкретных условий может колебаться от 11 до 14,5 В, и в этих пределах потребители сохраняют свою работоспособность.

• 1) система питания, включающая в себя аккумуляторную батарею и генератор с регулятором напряжения;
• 2) система пуска двигателя, куда можно отнести стартер, реле стартера и соответствующие контакты выключателя зажигания;
• 3) система зажигания, состоящая из катушки зажигания, датчика момента искрообразования, коммутатора, свечей зажигания, проводов высокого напряжения, реле зажигания и соответствующих контактов выключателя зажигания;
• 4) система освещения и световой сигнализации, объединяющая в себе фары, фонари и соответствующие выключатели и реле;
• 5) контрольные приборы с датчиками;
• 6) дополнительное электрооборудование, куда входят очиститель и омыватель ветрового и заднего стекол, система обогрева заднего стекла, электродвигатель отопителя, прикуриватель и звуковой сигнал.

Работой и включением всех систем управляют соответствующие выключатели и реле. Напряжение питания к большинству потребителей подводится через выключатель зажигания 31. Включаемые цепи при различных положениях ключа приведены в таблице (см. также гл. 32).

Цепи питания тех узлов электрооборудования, работа которых может потребоваться при любых обстоятельствах, всегда подключены к аккумуляторной батарее и генератору (независимо от положения ключа в выключателе зажигания). К таким узлам относятся звуковой сигнал 4, прикуриватель 45, нити ламп сигнала торможения в задних фонарях 68, фонари 70 освещения номерного знака, плафон 58 освещения салона и штепсельная розетка 11 для переносной лампы. Также непосредственно подключены к источникам питания цепи аварийной сигнализации, габаритного света и цепь сигнализации дальним светом фар.

Профилактические меры

Основные мероприятия по обеспечению надежной работы электрики автомобилей «Ока»:

1. Не менее одного раз в полгода очищать внешнюю часть корпуса аккумулятора и проверять уровень электролита (на обслуживаемых моделях). Одновременно требуется производить подзарядку батареи при помощи специального устройства. Если автомобиль используется редко, то рекомендуется отключать клеммы.
2. При проведении ремонтных работ следует следить за положением проводов, не допуская повреждения изоляционного слоя. Провода, проходящие вблизи подвижных элементов, не должны соприкасаться с ними ни при каких условиях.
3. Не рекомендуется включать устройства с большим потреблением тока (аудиосистема, дальний свет фар и т. д.) при заглушенном двигателе. Это станет причиной ускоренного разряда батареи.
4. Не использовать для ремонта электрических цепей самодельные элементы. Все применяемые детали и узлы должны соответствовать нормативам, заложенным конструктором при разработке автомобиля.
5. Рекомендуется возить с собой запасные предохранители, реле и лампы. Это позволит произвести небольшой ремонт в случае необходимости.
6. При проведении ремонтных работ, требующих использования сварки, необходимо отключить жгуты от батареи и генератора. На машинах, оборудованных инжекторным двигателем, рекомендуется отсоединить разъем от блока управления.

Сколько весит двигатель от оки — АвтоТоп

Двигатель

Чем больше объём двигателя, тем мощнее машина, и тем, как правило, она больше. Нет смысла ставить малокубатурный мотор на большой автомобиль, двигатель просто не сможет справится с его массой, так же бессмысленно и обратное — ставить большой мотор на лёгкий автомобиль. Поэтому производители пытаются подобрать мотор. к цене машины. Чем дороже и престижней модель, тем большего объёма на ней двигатель и тем он мощнее. Бюджетные версии редко могут похвастать кубатурой свыше двух литров.

Объём двигателя выражается в кубических сантиметрах или в литрах. Кому как удобней.

Объем двигателя Лада 1111 Ока составляет от 0.6 до 1.0 л.

Мощность двигателей Лада 1111 Ока от 30 до 53 л.с.

• Двигатели
• ВАЗ
• 11113

0.75-литровый карбюраторный двигатель ВАЗ 11113 собирался компанией с 1996 по 2006 годы и устанавливался только на модернизированную версию популярной у нас малолитражки Ока. Этот агрегат по своей сути является половиной 1.5-литрового бензинового мотора Лада 21083.

В семейство Ока также входит двс: 1111.

• Характеристики
• Расход
• Применение
• Поломки

Технические характеристики мотора ВАЗ 11113 0.75 литра

Точный объем	749 см³
Система питания	карбюратор
Мощность двс	33 л.с.
Крутящий момент	50 Нм
Блок цилиндров	чугунный R2
Головка блока	алюминиевая 4v
Диаметр цилиндра	82 мм
Ход поршня	71 мм
Степень сжатия	9.9

Особенности двс	балансирные валы
Гидрокомпенсаторы	нет
Привод ГРМ	ременной
Фазорегулятор	нет
Турбонаддув	нет
Какое масло лить	2.5 литра 5W-30
Тип топлива	АИ-92
Экологический класс	ЕВРО 0
Примерный ресурс	160 000 км

Расход топлива Лада 11113

На примере модели Ока 2000 года с механической коробкой передач:

Город	6.3 литра
Трасса	3.9 литра
Смешанный	5.2 литра

Аналогичные двигатели других производителей:

ВАЗ

Лада 11113 Ока

1996 — 2006

Недостатки, поломки и проблемы двс VAZ 11113

Больше всего проблем доставляет система охлаждения из-за качества ее деталей

Очень часто пробивает прокладку ГБЦ и ее еще нужно уметь правильно зажимать

По электрической части нередко глючат датчики и перегорает крышка трамблера

Виной плавающих оборотов или троения мотора чаще всего является карбюратор

Сильные шумы и стуки издают балансирные валы и неотрегулированные клапана

Процесс смены охлаждающей жидкости

В ВАЗ 11113 Ока замена охлаждающей жидкости чаще всего производится водителями самостоятельно. Для этого не требуется каких-либо профессиональных навыков. Необходимо только закупить нужный раствор, подготовить инструменты по списку и следовать пошаговой инструкции, изложенной ниже.

Для того чтобы определить какой именно покупать антифриз следует ознакомиться с технической документацией транспортного средства. Производители автомобилей Ока рекомендуют использовать следующие марки охлаждающей жидкости:

1. Лукойл Super/Lux;
2. Новойл-Синт;
3. Уфалюб-Арктик.

Вязкость вещества — API SJ/CF, SAE SG/CD и SJ/SH/CD.

Необходимые инструменты:

• гаечный ключ на 8;
• стандартная крестовая отвертка;
• шестигранник №12;
• воронка;
• чистая ветошь;
• пустая тара для слива отработанного антифриза.

Пошаговая инструкция замены охлаждающей жидкости в автомобиле Ока:

1. Первоначально необходимо загнать автомобиль на смотровую яму и заглушить мотор;
2. Открыть капот и отвернуть клапан расширительного бачка;
3. Открыть сливной краник отопителя и провернуть его в крайнее правое положение;
4. Отвинтить болты и снять защиту картера;
5. Снять клапан радиатора, подставив под него тару;
6. Слить жидкость из блока цилиндров и закрутить все клапаны;
7. Ослабить хомута карбюратора и отсоединить шланг подогрева;

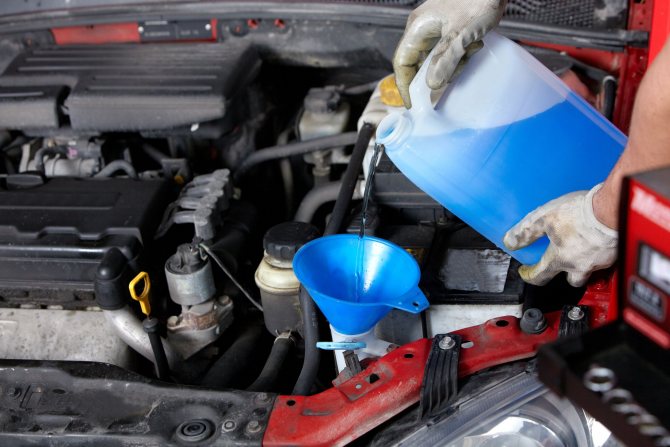

8. В расширительный бачок под капотом залить антифриз до максимальной отметки;
9. Завести мотор на 10 минут и проверить уровень ОЖ в системе.

Через сколько менять антифриз?

Производители рекомендуют менять стандартные антифризы каждые 40-50 тысяч км. Дорогостоящие антифризы класса G-13 меняют после 100.000 км.

Цвет жидкости сам подскажет, когда нужно менять антифриз. Выгоревшие, тусклые, мутные цвета антифризов — следует менять. Систему охлаждения и отопления при замене антифриза — рекомендуется промыть. Цвет, тусклость антифриза определяем наглядно по расширительному баку. Сколько промывать систему, указывается на промывочной жидкости определенной марки.

Тары антифризов содержат разное число литров и являются разнообразными. Распространенные тары антифризов по литрам — 1 литр, 3.785 литра, 5 литров, 20 литров и выше.

Сколько литров антифриза используется в машине — описано в таблице заправочных объемов.

Обслуживание, ремонт

Из всех электроприборов автомобиля обслуживания требуют только источники питания:

• АКБ (периодическая подзарядка с использованием зарядных устройств, контроль уровня и плотности электролита);
• Генератор (периодическая проверка натяжение привода, замена изношенных графитных щеток).

Также важно следить за состоянием изоляции проводов и не допускать ее повреждения во избежание короткого замыкания. Нередко возникает окисление контактов в местах соединения проводки, что может привести к отказу электроприборов

Большая часть компонентов электросети является необслуживаемыми и при выходе из строя подлежат замене. К таким элементам относятся лампочки, малоразмерные электродвигатели, переключатели, реле, предохранители, датчики.

В стартере, генераторе, эл. двигателях печки и вентилятора системы охлаждения возможно возникновение механических поломок – износа подшипников, втулок, щеток. Все эти узлы – ремонтопригодны и зачастую удается восстановить их работоспособность путем разборки, дефектовки и установки новых деталей взамен изношенных.

Задняя крышка

Шарикоподшипники первичного и вторичного валов закрываются задней крышкой 21, в которой расположен канал для маспомерной линейки 23. На линейке выполнены метки, обозначающие максимальный и минимальный уровни масла в коробке передач. Линейка уплотняется в отверстии крышки резиновой пробкой.

Снаружи, в верхней части крышки, имеется прилив, в котором выполнено гнездо для резиновых втулок демпфера троса привода сцепления.

Промежуточное зубчатое колесо 8 заднего хода (см. гл. 20) расположено на трубчатой оси 4, концы которой опираются в отверстиях картера сцепления и коробки передач. Зубчатое колесо вращается на оси на бронзовой втулке. Зубчатый венец колеса прямозубый, с торца скошен под небольшим углом для лучшего зацепления зубчатых колес при включении заднего хода.

Главная передача состоит из пары косозубых цилиндрических зубчатых колес. Ведущее зубчатое колесо изготовлено вместе с вторичным валом, ведомое 42 (см. рис) выполнено в виде венца, который болтами крепится к фланцу коробки 43 дифференциала.

Дифференциал конический с двумя сателлитами 51, установленными на оси 53, которая удерживается в коробке дифференциала стопорными кольцами 52. На посадочных поясках оси нарезаны канавки для улучшения условий смазки контактирующих поверхностей сателлитов и оси.

Коробка дифференциала вращается в двух конических роликоподшипниках 2, предварительный натяг в которых регулируется подбором толщины регулировочного кольца 3. На коробку дифференциала напрессовано пластмассовое ведущее зубчатое колесо 47 привода спидометра.

Ведомое зубчатое колесо привода спидометра своим валиком опирается на две металлокерамические втулки: одна запрессована в картер сцепления, вторая — в корпус привода спидометра.

На выходе из корпуса валик зубчатого колеса уплотняется манжетой. Привод спидометра 50 в сборе крепится к картеру сцепления при помощи гайки и шпильки, уплотняется в нем резиновым кольцом и пломбируется. На корпус привода спидометра навертывается накидная гайка крепления троса 48.

Для улавливания частиц износа в нижней части картера коробки передач устанавливается постоянный магнит.

При проектировании ВАЗ «Ока» модификаций 1111 и 11113 конструкторы задействовали множество проверенных на иных моделях ВАЗ решений. Касается это практически всех узлов и механизмов авто, включая трансмиссию.

Общая схема

Общая схема электрооборудования ВАЗ 11113 представлена ниже:

1 – повторитель поворотника; 2 – поворотник передний; 3 – фара; 4 – эл. мотор вентилятора с-мы охлаждения; 5 – сигнал; 6 – датчик включения вентилятора; 7 – эл. мотор насоса омыва; 8 – датчик момента подачи искры; 9 – АКБ; 10 – стартер; 11 – коммутатор; 12 – свечи; 13 – катушка; 14 – генератор; 15 – температурный датчик; 16 – датчик давления масла; 17 – розетка на 12 В; 18 – реле мех-ма стеклоочистителя; 19 – датчик уровня тормозной ж-сти; 20 – выключатель стоп-сигнала; 21 – эл. мотор стеклоочистителя; 22 – эл. магнитный клапан карбюратора; 23 – выключатель фонаря заднего хода; 24 – реле стартера; 25 – реле включения ближнего света; 26 – реле включения дальнего света; 27 – реле аварийного сигнала; 28 – прикуриватель; 29 – переключатель эл. мотора печки; 30 – доп. резистор эл. двигателя печки; 31 — выключатель освещения; 32 – предохранительный блок; 33 — предохранитель цепи питания ПТФ; 34 – реле включения обогревателя заднего стекла; 35 – реле включения эл. мотора вентилятора с-мы охлаждения; 36 – реле-прерыватель контрольки стояночного тормоза; 37 – выключатель обогревателя и омывателя заднего стекла; 38 – выключатель обогревателя заднего стекла; 39 – выключатель заднего ПТФ; 40 – контролька подсоса карбюратора; 41 – выключатель аварийной сигнализации; 42 – замок зажигания; 43 – реле зажигания; 44 – эл. мотор печки; 45 – топливный датчик; 46 – выключатель плафона; 47 – приборная доска; 48 – переключатель очистителя лобового стекла; 49 – выключатель насоса омывателя стекла; 50 – выключатель сигнала; 51 – переключатель света; 52 – переключатель поворотников; 53 – выключатель сигнальной лампы стоп-сигнала; 54 – салонный плафон; 55 – выключатель контрольки подсоса карбюратора; 56 – эл. мотор омывателя заднего стекла.

Для удобства обслуживания и поиска неисправностей проводка, соединяющая между собой компоненты электроборудования имеет цветовую раскраску. Соединение приборов с проводами осуществляется разными способами – через колодки, зажимом гайками, посредством посадочных гнезд (лампочки). Во всех случаях разъединение проводки выполняется легко и не особо затрудняет демонтаж элекроприборов при обслуживании.

Электросхема объединяет в себя все компоненты, относящиеся к электрооборудованию. Все составляющие можно между собой разделить по двум критериям:

Особенность. электросхемы является переплетание определенных участков цепей питания, особенно это касается блока предохранителей. То есть, один предохранитель может отвечать за работу электроприборов, которые между собой никак не взаимодействуют.

Демонтаж узла с авто

Благодаря простой конструкции, ремонт КПП «Ока» своими руками вполне возможен. Чаще всего проблем доставляет снятие КПП с авто, а не ее ремонт.

Демонтаж КПП с «Ока» возможен двумя способами – снимается только сама коробка или она извлекается вместе с силовой установкой, и уже потом КПП отсоединяется от мотора и подвергается ремонту.

У каждого из способов есть свои определенные сложности. В первом случае приходится отсоединять узел в достаточно стесненных условиях и требуется откручивание и отсоединение множества компонентов, но двигатель не затрагивается. Если же выполняется снятие вместе с силовым агрегатом, то нужно сливать технические жидкости, отсоединять практически все навесное оборудование, но само извлечение мотора с коробкой проходит проще.

Снятие только КПП

Алгоритм работ по снятию КПП рассмотрим на примере, когда двигатель не затрагивается:

• Автомобиль устанавливаем на смотровую яму, эстакаду или задействуем подъемник;
• Срываем и скручиваем гайки крепления приводных валов в ступице;
• Передок авто вывешиваем, снимаем передние колеса;
• Отсоединяем клемму АКБ;
• От коробки отсоединяем все провода и тросы («массовый» провод, штекер датчика включения сигнального света движения задним ходом, тросы);

• Снимаем стартер;
• Отворачиваем крепление нижнего щитка корпуса сцепления и снимаем его;
• Откручиваем тяги привода (реактивную, рычага привода);
• Отсоединяем от продольной балки опоры рулевого механизма (предварительно открутив крепежи);

• Демонтируем поперечину;
• Вытаскиваем концевики валов привода из ступицы;
• Высвобождаем левую сторону стабилизатора поперечной устойчивости (для этого откручиваем крепление его стойки и кронштейна);
• Разъединяем крепеж опорного кронштейна силовой установки, размещенной на коробке;
• Ставим под КПП упор (трансмиссионную стойку, массивный деревянный брус подходящей длины);
• Выкручиваем крепежи левой продольной балки подрамника и снимаем ее;

• Извлекаем концевики приводных валов из КПП (выбиваем их, используя наставку);
• Снимаем с КПП опорный кронштейн мотора;
• Выкручиваем все крепежи коробки к двигателю;
• Смещаем коробку в сторону левого колеса, чтобы вывести концевик первичного вала и извлекаем ее;

Один из достаточно интересных методов демонтажа КПП вместе с двигателем – методом опускания узлов вниз. Причем эта технология позволяет обойтись даже без смотровой ямы.

Общий алгоритм действий такой:

• Сливаем тех. жидкости;
• Отсоединяем от мотора и КПП все элементы, которые идут за пределы моторного отсека (патрубки системы охлаждения, топливные трубопроводы, проводку, тросы, тяги привода. Также демонтируем радиатор системы охлаждения, отсоединяем от приемной трубы системы отвода выхлопных газов глушитель и откручиваем трубопроводы тормозной системы от передних тормозных механизмов);
• Отсоединяем от рулевого механизма колонку;
• Скручиваем крепежи опор амортизационных стоек;
• Под двигатель снизу укладываем «подушку» (деревянный поддон);
• Выкручиваем все крепежи подрамника к кузову (после чего двигатель вместе с КПП, передней подвеской, рулевым механизмом, подрамником опустится на «подушку»);
• Поднимаем передок авто и отталкиваем его назад;

После этого уже выполняется демонтаж коробки, ее разборка, дефектовка составляющих, ремонт и замена неисправных деталей.

Недостатком этого метода можно считать определенную сложность обратной сборки, поскольку правильно «подвести» и надеть кузов на подрамник удается не с первого раза.

Различия между БП старого и нового образца

• По функциональности особых отличий нет. Оба блока работают одинаково эффективно. Другое дело, что модификация предохранителей цилиндрического типа устарела и отыскать комплектующие все сложнее с каждым днем.
• Некоторые автомобилисты – креативщики практикуют установку БП на Ока от Лада 10 — 15 моделей. Теоретически такая модернизация возможна, вот только потребуется немало знаний и опыта в сборке электрических схем.
• Перепаять нужно весь БП, пять реле – коммутаторов. Закольцевать детали на одной плате, зафиксировать ее на каркасе под торпедой. Для безопасности проведения работ воспользуйтесь услугами сертифицированных мастерских, автоэлектриков.
• Помните, что непрофессиональное вмешательство скорее навредит, нежели повысит эффективность работы того или иного агрегата.
• Средний срок эксплуатации БП старого образца 60 – 65 тыс. км. длительность ресурса предохранителей ножевого типа 80 – 90 тыс. км. В зависимости от условий эксплуатации, качества и профессиональности сборки интервал может быть увеличен до 5 – 10 тыс. км.
• При покупке деталей тщательно сверяйте каталожные артикулы с данными в инструкции по эксплуатации техническим средством.

Поломки коробки передач

Когда требуется проведение ремонта КПП? Хозяин транспортного средства должен обязательно проверить коробку, если проявляются следующие признаки:

• затрудненное переключение передач;
• самопроизвольная активизация передач;
• шумы со стороны коробки;
• отмечается утечка масла.

В ряде случаев поломки КПП на автомобиле могут быть вызваны механическим путем. В частности, поломаться картер сцепления может, если во время поездки машина столкнулась с внешним препятствием, например, с бордюром. Также, проблема с картером сцепления может быть следствием износа вторичного вала. Передвижение будет осложняться, если картер будет иметь трещины.

Необходимо осуществление ремонта рычага переключения передач, если он стал перемещаться с затруднениями. В данном случае может помочь установка новой шаровой опоры или пружины, а также сферической шайбы. Если рычаг изношен, стоит его заменить.

Осуществить ремонт своими руками – это реальная задача.

Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 – Приложение 7. Схема электрооборудования автомобиля

ВАЗ 1111/11113 Лада Ока >> Приложения >> Приложение 7. Схема электрооборудования автомобиляПриложение 7.

Схема электрооборудования автомобиля: 1 – боковой повторитель указателя поворота; 2 – передний указатель поворота; 3 – фара; 4 – электродвигатель вентилятора системы охлаждения; 5 – звуковой сигнал; 6 – датчик включения электродвигателя вентилятора; 7 – электродвигатель омывателя ветрового стекла; 8 – датчик момента искрообразования; 9 – аккумуляторная батарея; 10 – стартер; 11 – коммутатор; 12 – свечи зажигания; 13 – катушка зажигания; 14 – генератор; 15 – датчик указателя температуры охлаждающей жидкости; 16 – датчик контрольной лампы недостаточного давления масла; 17 – розетка для переносной лампы; 18 – реле стеклоочистителя; 19 – датчик уровня тормозной жидкости; 20 – выключатель сигнала торможения; 21 – электродвигатель очистителя ветрового стекла; 22 – электромагнитный клапан карбюратора; 23 – выключатель света заднего хода; 24 – реле включения стартера; 25 – реле включения ближнего света фар; 26 – реле включения дальнего света фар; 27 – реле-прерыватель аварийной сигнализации и указателей поворота; 28 – прикуриватель; 29 – переключатель вентилятора отопителя; 30 – дополнительный резистор электродвигателя отопителя; 31 – выключатель наружного освещения; 32 – блок предохранителей; 33 – предохранитель цепи противотуманного фонаря; 34 – реле включения обогрева заднего стекла; 35 – реле включения электродвигателя вентилятора системы охлаждения; 36 – реле-прерыватель контрольной лампы включения стояночного тормоза; 37 – выключатель очистителя и омывателя заднего стекла; 38 – выключатель обогрева заднего стекла; 39 – выключатель заднего противотуманного фонаря; 40 – контрольная лампа прикрытия воздушной заслонки карбюратора; 41 – выключатель аварийной сигнализации; 42 – выключатель зажигания; 43 – реле зажигания; 44 – электродвигатель вентилятора отопителя; 45 – датчик указателя уровня топлива; 46 – выключатель плафона в стойке двери; 47 – комбинация приборов; 48 – переключатель очистителя ветрового стекла; 49 – выключатель омывателя ветрового стекла; 50 – выключатель звукового сигнала; 51 – переключатель света фар; 52 – переключатель указателей поворота; 53 – выключатель контрольной лампы включения стояночного тормоза; 54 – плафон освещения салона; 55 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 56 – электродвигатель омывателя стекла задней двери; 57 – задний фонарь; 58 – задний противо туманный фонарь; 59 – фонарь освещения номерного знака; 60 – элемент обогрева стекла задней двери; 61 – электродвигатель очистителя стекла задней двери; А – порядок нумерации контактовв соединительных колодкахОписания по ремонту иномарокУстройство и ремонт Волга Газ 3110, 31105.

11 апреля 2013 г.

Новая комплектация LADA Priora

Компания АвтоВАЗ рассказала о запуске в производство новых версий ЛАДА Приора, которые отличаются иным набором опций. В первую очередь отмечается наличие боковых подушек безопасности. Уже в апреле 2013 года было произведено порядка 300 первых автомобилей, оснащенных данной опцией. Они вошли в стартовую партию.

03 апреля 2013 г.

На весну 2013 года запланирована масштабная модернизация в рамках подготовки к запуску производства новых моделей автомобилей на заводах компании АвтоВАЗ. Среди представленных моделей:

• Новая ЛАДА Калина;
• ЛАДА Приора (постоянная модернизация и улучшение автомобиля);
• Производство ЛАДА Ларгус и Nissan Almera;
• ЛАДА 4х4 в новой комплектации и окраске.

10 апреля 2014 г.

Приятель попросил помочь ему в переезде с квартиры. Загрузив основные вещи в пару Газелей, мы с ним начали собирать остатки и укладывать их в его Ладу Ларгус.

Сложили задние сиденья, оставив два впереди, и я удивился тому количеству вещей, которое уместилось в машину. Да, она довольно длинная, с большой базой, но та гора предметов, которую мы выгрузили, произвела впечатление.

При загрузке этого не видишь, так как процесс происходит постепенно.

22 февраля 2014 г.

Лада Гранта – новый бюджетный седан, построенный на базе Лады Калины. Низкая стоимость и привлекательный внешний вид в сочетании с комфортным и просторным салоном обеспечили автомобилю большой успех.

11 сентября 2013 г.

Посмотреть все статьи в категории «Обзор моделей»

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113: 1 – реле выключателя зажигания; 2 – выключатель зажигания; 3 – блок предохранителей; 4 – коммутатор; 5 – датчик момента искрообразования; 6 – катушка зажигания; 7 – свечи зажигания.

Система зажигания

– бесконтактная. Состоит из датчика момента искрообразования, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения.Датчик момента искрообразования – типа 5520.3706 (до 1989 года устанавливался датчик типа 55.3706) с встроенными вакуумным и центробежным регуляторами опережения зажигания. Он задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель. Считывание управляющих импульсов основано на эффекте Холла. На каждый оборот коленчатого вала приходится один импульс (на каждый оборот распределительного вала – два). Начальный угол опережения зажигания для двигателя ВАЗ-1111 -1 ±1 ° до ВМТ, для ВАЗ-11113 – 4±1° до ВМТ.Коммутатор – типа 3620.3734, или 36.3734, или HIM-52 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике, при подозрении на неисправность(перебои в работе двигателя, выстрелы в глушитель) замените его заведомо исправным. Запрещается отсоединять разъем коммутатора при включенном зажигании – это может повредить его (равно как и другие компоненты системы зажигания).Катушка зажигания – двухвыводная, сухая, типа 29.3705 – с разомкнутым магнитопроводом, или типа 3012.3705 – с замкнутым магнитопроводом. Данные для проверки: сопротивление первичной обмотки при 25°С – (0,5+0,05) Ом, вторичной -(11 ±1,5) кОм. Сопротивление изоляции на массу – не менее 50 МОм. Свечи зажигания – типа А17ДВР, или А17ДВРМ, или их импортные аналоги (с помехоподавительными резисторами сопротивлением 4-10 кОм). Зазор между электродами должен быть в пределах 0,7-0,8 мм (проверяется круглым проволочным щупом).Высоковольтные провода – типа ПВВП-8 с распределенным сопротивлением (2000±200) Ом/м или ПВППВ-40 с распределенным сопротивлением (2550±270) Ом/м. Запрещается прикасаться к высоковольтным проводам на работающем двигателе – это может привести к электротравме. Запрещается также запускать двигатель или позволять ему работать с разорванной ВЫСОКОВОЛЬТНОЙ цепью (смятыми проводами) – это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания.Выключатель зажигания – типа 2108-3704005-40 или KZ813 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания. При повороте ключа в положение “зажигание” подается напряжение на управляющий вход дополнительного реле типа 113.3747-10, которое, в свою очередь, подает напряжение на катушку зажигания и коммутатор. Таким образом, разгружаются контакты выключателя зажигания.

Замена предохранителей на Ока

Процесс установки БП достаточно прост и интуитивно понятен. На этапе подготовки проверяем наличие:

• Воротка;
• Головки на «10»;
• Нового БП старого образца (цилиндрического типа) или ножевого типа, если владелец решился на апгрейд;
• Дополнительное освещение по мере необходимости, если работы проводите в условии ограниченной видимости.

Этапы замены:

• Помещаем машину на ровную поверхность, широко открываем водительскую дверь;
• Клиним задний ряд колес противооткатными башмаками, выжимаем рычаг стояночного тормоза. Это необходимо в целях личной безопасности при проведении работ;
• Открываем капот, отвинчиваем силовые клеммы с аккумуляторной батареи, чтобы не допустить короткое замыкание в бортовой цепи;
• Отщелкиваем крышку с БП, по бокам сжимаем пластиковые фиксаторы;
• Головкой на «10» выкручиваем крепежные болты по бокам. Снимаем БП с посадочного места.

Далее вставляем БП с предохранителями ножевого типа, если проводим модернизацию оборудования или же идентифицируем неисправный модуль, заменяем его новым.

Привинчиваем болты, надеваем защитную крышку.
