Схема электропроводки газель 3302 406 двигатель карбюратор

Схема СУД автомобиля Газель с двигателем ЗМЗ-40524

Проверка электрических цепей

Для измерения электрических параметров применяют цифровой или аналоговый (стрелочный) тестер – вольтметр, омметр и другие приборы, объединенные в один корпус.

У цифровых приборов малая инерционность, они малочувствительны к вибрациям и положению корпуса при измерениях, зато стрелочные нагляднее показывают динамику изменений измеряемых параметров.

Кроме того, жидкокристаллический дисплей цифровых приборов чувствителен к освещению и перепадам температуры.

Проверка обесточенных цепей

Перед работой калибруем омметр. На выбранном пределе измерений (для большинства цепей до 200 Ом) замыкаем наконечники щупов.

На аналоговом приборе регулятором установки «0» выставляем стрелку на нулевое деление. В бытовых цифровых приборах такого регулятора нет.

Поэтому перед измерением малых величин (до 1–2 Ом), закоротив щупы, определяем внутреннее сопротивление омметра и его проводов, составляющее 0,03–0,06 Ом. Эту величину нужно вычесть из полученного значения сопротивления.

Для проверки цепи отсоединяем хотя бы один ее конец (иначе ток пойдет в обход, по другим участкам схемы, и показания будут неверны).

На один из щупов лучше надеть зажим типа «крокодил» и подсоединить его к «массе».

При проверке устройств с односторонней проводимостью (например, выпрямительный блок генератора) учитывайте полярность прибора.

Для проверки обмоток стартера, генератора, высоковольтных проводов и т.п. переключаем прибор на нижний предел измерений.

На практике точности обычных автотестеров не хватает для проверки участков цепи, где недопустимо даже малейшее увеличение сопротивления, например из-за плохого контакта.

Поэтому обращаем внимание на незначительные отклонения стрелки от нулевого деления, а после измерения еще раз проверяем калибровку приборов. Замыкания обмотки на «корпус» и межвитковое проверяем мегомметром (диапазон «М»)

Замыкания обмотки на «корпус» и межвитковое проверяем мегомметром (диапазон «М»).

Для многих тестеров (стрелочных) при работе в этом диапазоне требуется дополнительный источник постоянного тока

При его отсутствии, соблюдая осторожность, проверяем цепь лампой, питаемой напряжением 220 В

Проверка цепей под напряжением

Цепи под напряжением проверяем вольтметром и амперметром. Вольтметр подключаем параллельно проверяемому устройству или участку цепи.

Предел измерений 0–15 или 0–25 В постоянного тока. Отрицательный провод (щуп) соединяем с «массой», положительный – с потребителями или источниками тока.

По падению напряжения можно определить неисправность питающей цепи (обрыв, окисление контактов и т.п.), а также короткое замыкание в потребителе.

Для проверки цепей под наряжением можно использовать контрольную лампу мощностью не более 3–4 Вт, рассчитанную на напряжение 12 В (например, лампу АМН12-3, используемую в комбинации приборов).

Амперметр должен иметь верхний предел измерений 10 А и более постоянного тока, а также защиту от перегрузки.

Амперметр соединяем последовательно с проверяемым устройством. «Плюс» прибора подсоединяем к источнику тока, а «минус» к потребителю.

Измеряем потребляемый ток и сравниваем его с номинальным, указанным в технической характеристике проверяемого устройства.

Поскольку фактическое напряжение в бортовой сети отличается от номинального (в справочных данных номинальный ток соответствует номинальному напряжению, т.е. 12 В), полученное значение может незначительно отличаться от указанного.

Если ток меньше требуемого, то неисправна электрическая цепь, а если больше – произошло замыкание в потребителе.

Секрет популярности

В феврале 2010 года на российский рынок выпустили модернизированную модель, которая получила «ГАЗель-Бизнес». Она оказалась более удачной в плане надежности и функциональности, поскольку на машину устанавливали узлы и детали солидных зарубежных компаний фирм.

Бортовые версии пришлись по душе многим российским предпринимателям

Например:

• Рулевой механизм ZF вместе с гидроусилителем;
• Сцепление и амортизаторы Sachs;
• Главный тормозной цилиндр Boschи вакуумный усилитель тормозов;
• Бампера от компании Magna;
• Панель приборов от EDAG;
• Модернизированный под Евро 3 силовой агрегат УМЗ 4216;
• Доработанные и улучшенные генератор и стартер.

Схема электрических соединений панели приборов совместного производства «Автокомпонент» (Россия) и EDAG (Германия) – часть №1 Машина выигрывала у конкурентов благодаря:

• простоте эксплуатации;
• доступности запчастей;
• возможности ремонта и обслуживания своими руками.

Схема электрических соединений панели приборов совместного производства «Автокомпонент» (Россия) и EDAG (Германия) – часть №2

Более подробно об изменениях в комплектации и комплектующих рассказывается на видео в этой статье:

Функции электрических систем автомобиля

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности .

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Газель 3302 2705 (Соболь) предохранители и реле

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

Поэтому, отличаются:

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

• бортовой компьютер,
• маршрутный компьютер;
• мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

• Положение шагового двигателя.
• Обороты двигателя.
• Коды ошибок контроллера впрыска.
• Массовый расход воздуха.
• Положение дроссельной заслонки.
• Значение бортового напряжения.

Масса автомобиля

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

1. С дросселем;
2. С датчиком коленвала;
3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

Ремонтные работы с замком

Водитель может столкнуться с ситуацией, в которой после вращения ключа мотор не отзывается. Одной из вероятных причин является плохое соединение в контактах или была нарушена схема подключения замка зажигания Газели. Провести ремонт можно самостоятельно в гаражных условиях.

При каждом новом пуске двигателя стартер может запускаться не с первого раза, а после 3–4 попытки. Винить аккумулятор не всегда правильно. Искать причину стоит в замке зажигания, там, где стоит его выключатель.

Тестирование начинается с разъединения электрической колодки. Далее, небольшим куском проволоки с разъизолированными кончиками (жучек 6-7 см длиной) замыкаем контакты в подходящих к замку проводах колодки. Необходимо заранее уточнить, какие провода будут замкнутыми в первом положении ключа по схеме. Далее, аналогичным жучком на непродолжительное время (1-2 секунды) замыкаем контакты стартера.

Если все сработки тестируются правильно и отзываются на действия водителя, то необходимо проводить ремонт контактной группы или замка в целом. Операция начинается с демонтажа кожуха. На следующем этапе удаляем пластиковую крышку, за которой скрывается непосредственно выключатель замка зажигания.

Конструкторы предусмотрели его фиксацию в пазу, чтобы не допускать вращения во время работы. Для сборки возвращаем пластиковую крышку на свое место, прикручиваем кожух и соединяем разъем.

Несколько отличается распиновка замка зажигания Газели 5 контактов. Она представлена на картинке.

Назначение элементов на приборном щитке ГАЗ

1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ;
2 — контрольная лампа системы управления двигателем;
3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов);
4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено;
5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную
жидкость;
7 — одометр (счетчик суммарного пробега);
8 — спидометр указывает скорость авто;
9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
11 — резерв;
12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105);
13 или 18 — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу;
14 — резерв (для установки дополнительных контрольных ламп);
15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак:
16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя;
19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений);
20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя;
21 — контрольная лампа включения наружного освещения (габаритного света);
22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения;
23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар;
24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку;
25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24);
26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя;
27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

Отечественные реалии При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации: Климатические особенности проявляются в зимнее время, когда нагрузка на существенно возрастает, особенно в периоды утреннего запуска силового агрегата; Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года; Другие неисправности замыкания, отпаивание контактов, коррозия , вызванные низким качеством сборки.

Электрическая схема системы управления двигателя УМЗ Хотя стоит немного остановится на этом.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена — Газель от двигателя УМЗ , Газель от двигателей семейства ЗМЗ Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это: Блок управления работой топливного насоса; Блок управления системы дожигания выхлопных газов.

В системе управления углом опережения зажигания применяется датчик GT или С года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров. Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это: Блок управления работой топливного насоса; Блок управления системы дожигания выхлопных газов. Но вот что заметил.

Выводы: подвергнув автомобили. На фото — первая часть оригинальной схемы А электропроводка Газель отличается в первую очередь из-за установки импортных комплектующих, что требует качественной инструкции, которой зачастую нет у автовладельцев. Следующее отличие, это несколько усложнённая схема включения отопителя.

Зажигание смеси произойдет в том цилиндре, где осуществляется такт сжатия. На практике это выражается в том, что применение разных силовых агрегатов неизбежно влечет и применение иных электронных компонентов. Ещё одно существенное отличие это наличие блока реле и предохранителей.

Навигация по записям

Датчик устанавливается на двигателе сверху, справа, между вторым и третьим цилиндрами. Система зажигания двигателя УМЗ бесконтактная с низковольтным распределением импульсов зажигания по каналам, с двумя двухвыводными катушками зажигания. Она оказалась более удачной в плане надежности и функциональности, поскольку на машину устанавливали узлы и детали солидных зарубежных компаний фирм. Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем: Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания; В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива. При этом в одном из цилиндров каждой пары будет конец такта сжатия, в другом — конец такта выпуска. система охлаждения газель 4216-евро-4

Источник

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System). В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

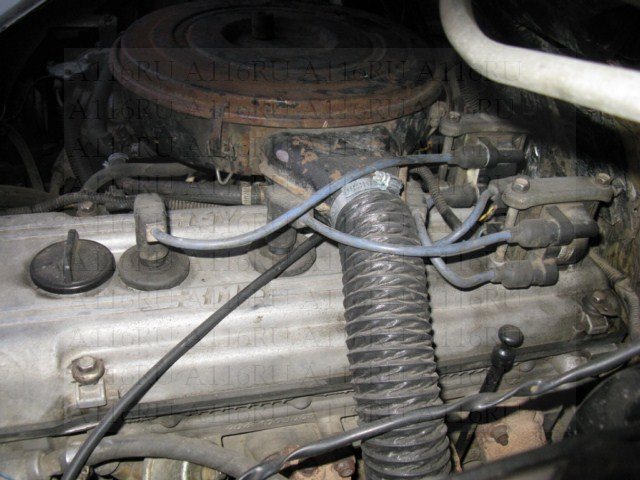

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Соответственно, что собираясь заменить двигатель на Газели, владельцы отдают предпочтение более современному инжекторному мотору, например ЗМЗ-4061 или ЗМЗ-4063 .

Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.

Тогда часто устанавливался 402 мотор, а схема проводки Газель на мотор 406, который появился в производственной программе автозавода в 1998 году, имела свои конструктивные особенности, не совместимые с разными типами двигателей.

Возможные неполадки проводки и методы их устранения

Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:

1. Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
2. Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
3. Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
4. Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
5. Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.

Кабина Газели

Кабина Газели таит в себе одну особенность. Стоит зимой опускному стеклу двери немного примерзнуть, как неопытный пассажир, пытаясь его открыть, сломает стеклоподъемник. Ролики изготовлены из пластмассы, поэтому сразу же лопаются, а продают их только в комплекте с механизмом. В узлах стеклоподъемников качество пластмассы отвратительное, пластмассовая трубочка, бегая вверх и вниз, работает на разрыв. Трос сразу же ослабляется, сходит с канавки барабана, заклинивая весь механизм. Следует отметить, что левый и правый стеклоподъемник невзаимозаменяемы. Можно легко самостоятельно доработать узел: просто заменить пластмассовые оболочки металлическими.

Мы рассмотрели основные проблемы деталей и узлов грузовой Газели. Основное преимущество этого автомобиля – конечно же, невысокая стоимость. Поэтому решайте сами, какой выбрать грузовик.

Функции электрических систем автомобиля

Схема проводки Газель 405 с двигателем семейства ЗМЗ

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

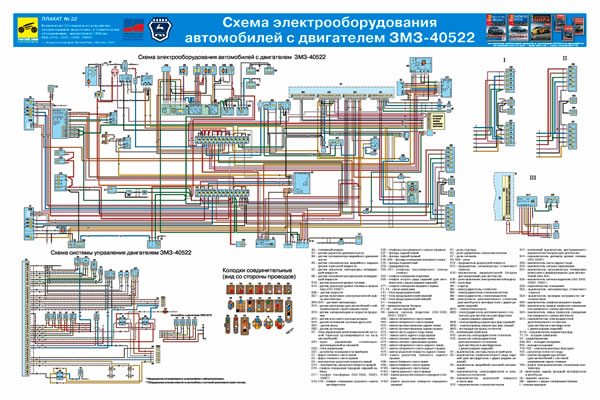

Инжекторный двигатель ЗМЗ-405.22

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

1. Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
2. Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

1. Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
2. Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.

Модификации силовых агрегатов на Газель и их соответствие экологическим нормативам за все годы выпуска

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

1. ЗМЗ-40524.10;
2. УМЗ-4216.

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.

Электросхема Газель 3302 двигатель 402 карбюратор

В1 – датчик указателя давления масла; В2 – датчик сигнализатора аварийного давления масла; В7 – датчик указателя температуры охлаждающей жидкости; В8 – датчик перегрева двигателя; В12 – датчик указателя уровня топлива; В20 – термовыключатель вентилятора системы охлаждения; В46 – датчик спидометра; В67 – датчик уровня тормозной жидкости; В68 – датчик-распределитель; В93 – датчик контрольной лампы воздушной заслонки карбюратора; D4 – блок управления ЭПХХ; Е1, Е2 – левая и правая фары; Е3, Е4 – левая и правая противотуманные фары; Е7, Е8 – левый и правый указатели поворота; Е9, Е10 – левый и правый боковые повторители поворота; Е16 – плафон освещения салона; Е27, Е28 – левый и правый задние фонари; Е30, Е72 – подсветка номерного знака; Е35 – освещение моторного отсека; Е59 – прикуриватель; Е61 – освещение багажника; Е71 – освещение вещевого ящика; Е80 – дополнительный стоп-сигнал; Е81, Е82 – задний фонарь в крышке багажника; F1-F4 – свечи зажигания; F41 – блок предохранителей левый; F42 – блок предохранителей правый; F43 – блок предохранителей в моторном отсеке; G1 – генератор; G2 – аккумуляторная батарея; Н1, Н2 – звуковые сигналы; Н7 – индикатор аварийного давления масла; Н8 – индикатор перегрева; Н16 – индикатор правого поворота; Н17 – индикатор левого поворота; Н19 – индикатор резерва топлива; Н20 – индикатор дальнего света фар; Н30 – индикатор включенного стояночного тормоза; Н54 – индикатор неисправности генератора; Н56 – индикатор падения уровня тормозной жидкости; Н62, Н63 – лампы габаритного освещения передние; Н64, Н65 – лампы фар; Н66–Н69 – лампы подсветки; Н70, Н71 – задние противотуманные фонари; Н72, Н73 – фонари заднего хода; Н74, Н75 – стоп-сигналы; Н76, Н77 – лампы габаритного освещения задние; Н78, Н79 – задние указатели поворота; Н80 – индикатор габаритного света; Н81 – контрольная лампа-дублер; Н92 – контрольная лампа воздушной заслонки карбюратора; Н97 – индикатор обогрева сидений; К1 – реле стартера; К3 – реле стеклоочистителя; К7 – реле звукового сигнала; К12 – реле указателей поворота; К13 – реле индикатора стояночного тормоза; К20 – реле противотуманных фар;

К36 – реле электродвигателя вентилятора системы охлаждения; К40 – реле фар; К42 – реле обогрева заднего стекла; К54 – реле обогрева сидений; М1 – стартер; М2 – электродвигатель вентилятора отопителя; М3 – электродвигатель вентилятора охлаждения двигателя; М4 – стеклоочиститель; М5 – насос стеклоомывателя; М19 – привод антенны; Р1 – спидометр; Р2 – комбинация приборов; Р3 – тахометр; Р5 – вольтметр; Р6 – указатель температуры охлаждающей жидкости; Р7 – указатель давления масла; Р8 – указатель уровня топлива; R1– R4 – помехоподавительные резисторы; R12 – резистор вентилятора отопителя; R14 – нагревательный элемент заднего стекла; R17, R18 – обогреватели сидений; R25, R26 – обогреватели жиклеров омывателя стекла; S1 – выключатель зажигания; S5 – выключатель аварийной сигнализации; S6 – переключатель вентилятора отопителя; S9 – переключатель указателей поворота; S12 – переключатель стеклоочистителя; S18 – выключатель противотуманных фонарей; S19 – выключатель противотуманных фар; S29 – выключатель фонаря заднего хода; S30 – выключатель стоп-сигналов; S36 – выключатель звукового сигнала; S39 – центральный переключатель освещения; S52 – выключатель стояночного тормоза; S54 – выключатель проверки исправности ламп индикаторов; S61 – выключатель обогрева заднего стекла; S63 – переключатель антенны; S70, S71 – дверные выключатели; S72 – выключатель системы ЭПХХ; S77 – выключатель освещения вещевого ящика; S91, S92 – выключатели обогрева сидений; S109 – выключатель подогрева жиклеров омывателя; Т1 – катушка зажигания; V1 – регулятор напряжения; V2 – коммутатор системы зажигания; V3 – электромагнитный клапан ЭПХХ; U2 – магнитола; Х3 – розетка переносной лампы.
