Лада гранта эбу какой стоит

Новости чип-тюнинга Лада Гранта

30.05.2020. Чип тюнинг Лада Гранта от Paulus chip с блоком управления М74м и роботизированной кпп АМТ, прошивка Startpower. Евро 2 программы для удаления катализатора. 16.05.2013. Чип-тюнинг Лада Гранта с автоматической трансмиссией.

08.02.2012. Чиповка Lada Granta (Лада Гранта) от Паулюса, прошивка Startpower. Прошивки с отключенным нейтрализатором и вторым лямбда зондом. Версии с более ранним включением вентилятора и отсечкой на 7000 оборотах.

Наш адрес: Москва, Верейская улица 13. +7 (903) 115-11-88 +7 (926) 758-99-11 Ежедневно с 8-00 до 22-00. Все работы по предварительной записи. SVD CHIP Москва. Перепечатка материалов без разрешения запрещена.

Прошивки ledokol м74 полследние версии

Коммерческие прошивки Ledokol для блоков М74 версии 8.2.

1.6л 8клI414DI08_L_E0_v8.2.rarI414DI08_L_E2_v8.2.rar

Гранта — Дацун СпортI464SG04_L_E0_v8.2.rarI464SG04_L_E2_v8.2.rarI464SG04_иммо_v8.2.rar

Гранта — Дацун АТI465AGK4_L_E0_v8.2.rarI465AGK4_L_E2_v8.2.rar

I484AKA1_L_E0_v8.2.rarI484AKA1_L_E2_v8.2.rar

Гранта — Дацун МТI444GT12_L_E0_v8.2.rarI444GT12_L_E2_v8.2.rar

I445GBK2_L_E0_v8.2.rarI445GBK2_L_E2_v8.2.rar

I445GBT2_L_E0_v8.2.rarI445GBT2_L_E2_v8.2.rar

I445GCT2_L_E0_v8.2.rarI445GCT2_L_E2_v8.2.rar

I445GDT2_L_E0_v8.2.rarI445GDT2_L_E2_v8.2.rar

I455GB02_L_E0_v8.2.rarI455GB02_L_E2_v8.2.rar

I455GCT3_L_E0_v8.2.rarI455GCT3_L_E2_v8.2.rar

https://www.youtube.com/watch?v=g2NhDPfuNLQ

I464GG03_L_E0_v8.2.rarI464GG03_L_E2_v8.2.rar

I464GM08_L2_E0_v8.2.rarI464GM08_L2_E2_v8.2.rar

I474DD05_L_E0_v8.2.rarI474DD05_L_E2_v8.2.rar

I474MKA1_L_E0_v8.2.rarI474MKA1_L_E2_v8.2.rar

I475GBK5_L_E0_v8.2.rarI475GBK5_L_E2_v8.2.rar

I475MCK6_L_E0_v8.2.rarI475MCK6_L_E2_v8.2.rar

I484GG(LR)03_v8.2.rarI484GG(LX)03_v8.2.rar

I484GI(LR)06_v8.2.rarI484GI(LR)06_иммо_v8.2.rarI484GI(LR)06_концевики_v8.2.rarI484GI(LR)06_старт2_v8.2.rarI484GI(LX)06_L2_v8.2.rarI484GI(LX)06_v8.2.rarI484GI(LX)06_иммо_v8.2.rar

I484GK08_L_E0_v8.2.rarI484GK08_L_E2_v8.2.rar

I484GKA1_L_E0_v8.2.rarI484GKA1_L_E2_v8.2.rar

I484GKB2_L_E0_v8.2.rarI484GKB2_L_E2_v8.2.rar

I484GP12_L_E0_v8.2.rarI484GP12_L_E2_v8.2.rar

I484GQ14_L_E0_v8.2.rarI484GQ14_L_E2_v8.2.rar

I484GR15_L_E0_v8.2.rarI484GR15_L_E2_v8.2.rar

I484GR16_L_E0_v8.2.rarI484GR16_L_E2_v8.2.rar

I484GU17_L_E0_v8.2.rarI484GU17_L_E2_v8.2.rar

I485GJ06_L_E0_v8.2.rarI485GJ06_L_E2_v8.2.rar

КалинаI444CI07_L_E0_v8.2.rarI444CI07_L_E2_v8.2.rar

КлассикаI429RF(LR)02_v8.2.rarI429RF(LX)02_v8.2.rar

ПриораI475DB04_L_E0_v8.2.rarI475DB04_L_E2_832кб_v8.2.rarI475DB04_L_E2_v8.2.rar

I475GBK4_L_E0_v8.2.rarI475GBK4_L_E2_v8.2.rar

I484DE08_L_E0_v8.2.rarI484DE08_L_E2_v8.2.rar

I484DG01_L_E0_v8.2.rarI484DG01_L_E2_v8.2.rar

Все выше представленные файлы комплекта М74 версии 8.2 в одном архивеВесь комплект: Ledokol_M74_v8.2.rar

Калибровки: ledokol

Классификация прошивок:

Версии LR или E2 — нормы токсичности Евро 2Версии LX или E0 — нормы токсичности Евро 0

Динамичные и оптимизированные версии прошивок для чип-тюнинга, сделаны новые софты, исправлены ошибки.Добавлено все самое свежее в плане заводского ПО. Исправлены предыдущие огрехи..

Программное обеспечение

Функциональное ПО является наиболее важным. Ведь именно за счет него читается и анализируется информация с датчиков, а также отправляются команды на исполнительные устройства.

Модули ведут контроль полученных данных на предмет ошибок, если такие удалось обнаружить. ПО старается исправить ошибки, если это возможно. Если исправить ошибку нельзя, то на дисплее бортового компьютера выводится Check Engine и т. п. Не нужно помнить все ошибки ЭБУ. Расшифровка их разная для всех видов автомобилей. Например, на «Ладе Приоре» код Р0353 говорит об обрыве цепи катушки зажигания 3-го цилиндра.

Тюнинг мультимедийной системы

Кроме ЕСУП можно перепрошить и мультимедийную систему. После процедуры автолюбителю станут доступны новые функции, а сама система будет более современной. После процедуры можно установить камеры заднего вида, появляется возможность выхода в интернет, плеер будет читать новые форматы файлов. Можно установить навигацию.

Управление Lada Granta по ремонту и эксплуатации (ВАЗ 2190)

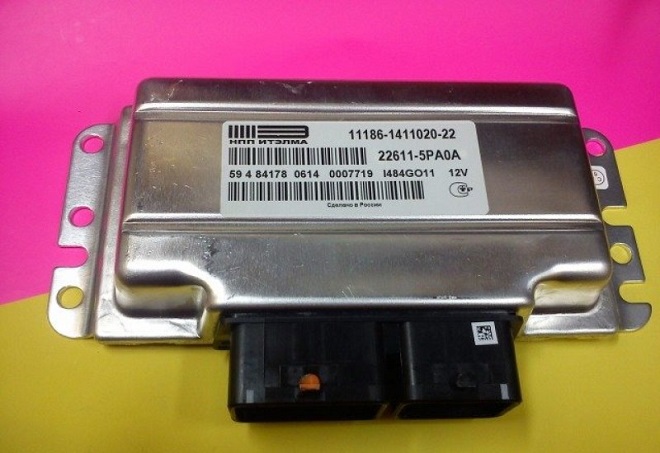

(ЭБУ, контроллер Лада Гранта) связан электрическими проводами со всеми датчиками системы. На ЭБУ приходит информация от датчиков, блок выполняет расчеты в соответствии с параметрами и алгоритмом управления, хранящимися в памяти программируемого постоянного запоминающего устройства (ППЗУ), и управляет исполнительными устройствами системы. Вариант программы, записанный в память ППЗУ, обозначен номером, присвоенным данной модификации ЭБУ (контроллера, компьютера).

Блок управления обнаруживает неисправность, идентифицирует и запоминает ее код, даже если отказ неустойчив и исчезает (неисправность проявляется не постоянно).

После ремонта хранящийся в памяти блока управления код неисправности необходимо стереть.

Блок управления Лада Гранта (контроллер) питает постоянным током напряжением 5 и 12 В различные датчики и выключатели системы управления. Поскольку электрическое сопротивление цепей питания высокое, контрольная лампа, подключенная к выводам системы, не загорается. Для определения напряжения питания на выводах ЭБУ следует применять вольтметр с высоким полным сопротивлением (10 МОм). Электронный блок установлен в салоне у ног переднего пассажира.

Характеристика ЭБУ

Со всей необходимой информацией относительно работы блока мы предлагаем ознакомиться ниже.

Где находится блок?

Блок управления двигателем автомобиля Лада Калина, Калина 2 или Гранта располагается од центральной консолью салона. Чтобы добраться до него, необходимо только снять панель. Как известно, отечественные инженеры всегда славились своими бессмысленными и «беспощадными» решениями в плане сборки машин, поэтому место размещения блока ЭСУД выбрано бездумно. На практике такое устройство часто выходит из строя в результате попадания на него влаги, поэтому многие автовладельцы решают перенести блок, чтобы он мог стоять в более безопасном месте.

Место расположения ЭБУ

Особенности работы

Итак, управляющий блок электронной системы управления двигателем предназначен для контроля состояния всех узлов и передачи импульсов мотору. На сам блок ЭСУД осуществляется передача информации от различных датчиков, предназначенных для мониторинга работы того или иного механизма или системы. Информация обрабатывается без перерывов, в результате чего все узлы могут работать слаженно. Кроме того, блок ЭСУД производит управление системами, предназначенными для контроля уровня токсичности выхлопных газов.

Данные, которые собирает ЭБУ Лада Гранта или Приора, являют собой разные характеристики. Например, регулятор ДМРВ осуществляет контроль фиксации массового расхода мотором — чем больше силовой агрегат потребляет воздуха, тем лучше будет его динамика. Но если нормированные показатели будут превышаться, это приведет к перерасходу бензина, соответственно, своевременная проверка параметров позволит предотвратить возможные неисправности.

Помимо этого, блок ЭСУД фиксирует информацию:

• о положении коленчатого и распределительного валов;
• о температура антифриза в системе охлаждения;
• о температуре всасываемого воздуха;
• об уровне напряжения в электроцепи авто;
• о возможном содержании примесей в отработанных газах;
• о скорости движения транспортного средства;
• о колебательной амплитуде кузова (автор видео — Low Customs).

В соответствии с полученной информацией «мозги» осуществляется проверка работоспособности основных систем, в том числе диагностической. Что касается последней, то она является одной из наиболее значимых, поскольку при выявлении той или иной неисправности именно эта система сможет оповестить автовладельца о проблеме. Информация о поломках передается посредством появления контрольной лампочки на приборной панели. Вне зависимости от модели блока ЭСУД, устройство будет хранить в своей памяти коды ошибок, которые позволят автовладельцу максимально точно определить неисправность. Такая информация может потребоваться в том случае, если понадобится распиновка устройства.

Следует также отметить, что ЭБУ имеет несколько видов памяти:

1. Первый тип — ППЗУ. В этой памяти содержатся все необходимые управляющие схемы, также эта память фиксирует команды в определенной последовательности. В ППЗУ заложены данные о калибровке различных процессов, которые зависят от мощности силового агрегата и его типа, веса транспортного средства в целом и прочих моментов. Нужно отметить, что этот вид памяти никак не зависит от источников напряжения, поэтому даже если устройство не будет питаться от сети, вся информация в памяти все равно сохранится.
2. Второй тип — это ОЗУ. Этот тип памяти всегда должен питаться от бортовой сети, в противном случае вся информация о кодах диагностики будет удалена. В этом блоке сохраняются все данные, которые нужные блоку ЭСУД для расчетов.
3. Следующий тип — ЭРПЗУ, что дословно расшифровывается как электрически программируемое запоминающее устройство. Основным предназначением этого блока является хранение комбинаций для иммобилайзера. Отсутствие данных паролей в памяти или их несоответствие с данными на ключе приведет к невозможности запуска мотора. Следует отметить, что в данном случае данные также хранятся постоянно (автор видео — Андрей Помазанов).

Основные контролируемые параметры.

Для обеспечения функционирования узлов и агрегатов автомобиля, блок управления проводит сбор и обработку сигналов следующих датчиков:

• Температуры — двигателя, жидкости в системе охлаждения, окружающей среды;
• Расхода воздуха и подачи топлива;
• Режима холостого хода;
• Положения автомобиля на полосе, антиизноса, АБС и других систем безопасности;
• Скорости, количества оборотов двигателя, положение коленвала и распредвалов;
• Наклона дроссельной заслонки и положения педали газа;
• Давления жидкости в тормозной системе;
• Климата в салоне и датчиков кондиционера;
• Гидроусилителя или электрического усилителя руля;
• Напряжения в бортовой сети автомобиля.

Набор обрабатываемых сигналов зависит от модели и модификации авто (например, для внедорожников с пневматической подвеской требуется контроль ее состояния). В наиболее престижных марках и комплектациях число опрашиваемых датчиков составляет несколько десятков.

Устройства, которыми управляет ЭБУ:

• дроссельная заслонка и элементы системы подача воздуха (например, турбокомпрессоры);
• устройства системы подачи топлива (инжекторы, форсунки, когда впрыск топлива осуществляется под контролем электроники);
• система управления фазами газораспределения;
• электронные распределители системы зажигания;
• вентилятор системы охлаждения;
• соленоиды и клапаны для переключения передач в автоматических и роботизированных коробках;
• муфты блокировки дифференциалов;
• печка, кондиционер и другие устройства климат-контроля;
• головной свет, освещение салона;
• стеклоподъемники;
• элементы электрооборудования автомобиля.

Как и количество датчиков набор управляемых исполнительных механизмов зависит от марки, модели, комплектации, вариантов исполнения автомобиля. В машинах бизнес или премиум класса число команд управления может превосходить набор, характерный для бюджетных авто, на порядок.

Пример схемы устройства:

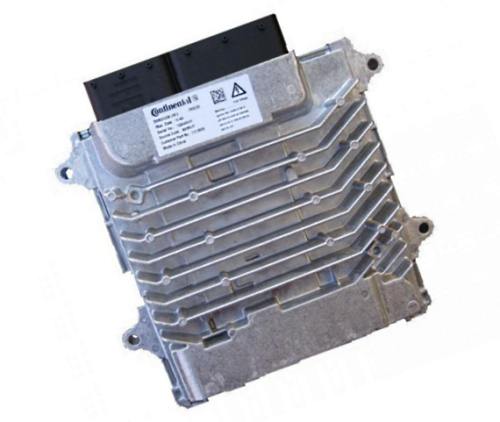

Физическая реализация.

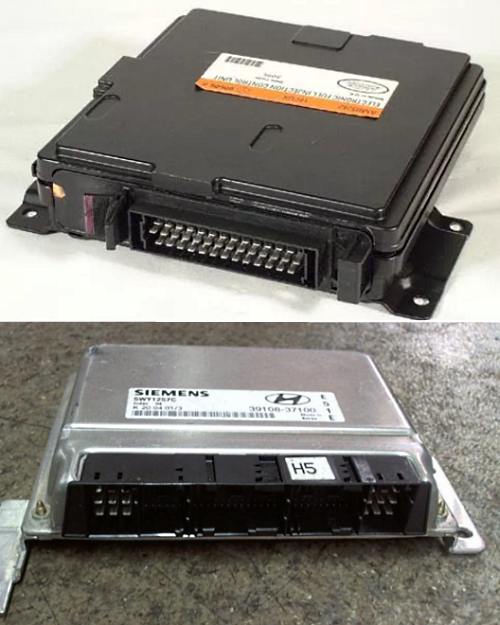

У автомобилистов, не сталкивавшихся с заменой и ремонтом электронного блока управления нередко складывается впечатление, что ЭБУ по конструкции близок к ПК или ноутбуку (за исключение дисплея). В действительности реализация блока несколько отличается – точнее аналогия с системной платой компьютера.

Фактически контроллер представляет собой единую печатную плату, расположенную в плоском малогабаритном корпусе (линейные размеры редко превышают 20-30 см, а толщина 3-5 см). Корпус выполняют из пластика (вариант применяется для ЭБУ, установленных в салоне) или алюминия (сплавов).

Производители максимально герметизируют блок, чтобы предотвратить попадание влаги и агрессивных химических веществ (особенно, если устройство монтируется под капотом автомобиля).

На корпусе располагаются разъемы (чаще всего, 2) для подключения шины стандарта CAN. Кроме того большинство ECU комплектуется диагностическим разъемом.

Поскольку некоторые силовые ключи, управляющих исполнительными механизмами, также установлены на плате, часть корпуса может представлять собой оребренную металлическую поверхность для обеспечения эффективного теплоотвода.

Печатная плата — микропроцессорное или микроконтроллерное устройство в сборе, с установленными:

• Одним или несколькими микропроцессорами или контроллерами, обеспечивающими обработку сигналов датчиков, расчет управляющих воздействий и выдачу сигналы управления.
• Цифро-аналоговые и аналого-цифровые преобразователи, обеспечивающие согласование сигналов и преобразование из аналоговой формы в цифровую и наоборот (при необходимости).
• Оперативное запоминающее устройство (ОЗУ, RAM) предназначенное для временного хранения данных, обрабатываемых в текущий момент времени.
• Программируемое постоянное запоминающие устройство (ППЗУ, PROM) в котором хранится основная программа работы блока, алгоритмы обработки сигналов датчиков и расчёта управляющих воздействий.
• Электрически репрограммируемое запоминающее устройство (ЭРПЗУ, EEPROM). Используется для временного независимого хранения кодов доступа и эксплуатационных параметров, например, пробега, расход топлива, наработки двигателя.

ЭРПЗУ выполняет важную функцию — регистрация и хранение данных о сбоях и ошибках:

• время работы двигателя с превышением температуры, допустимой частоты вращения, пропусками воспламенения смеси;
• информацию о неверных на показаниях датчиков детонации, массового расхода воздуха или концентрации кислорода;
• движение с превышением допустимой скорости;
• состояние бортовой сети и пр.

ЭРПЗУ — энергонезависимое устройство, здание в котором сохраняются даже при полном отключении бортовой сети, что позволяет использовать хранимых данных для точной диагностики неисправностей.

В большинстве моделей ЭБУ на плате находятся силовые транзисторные ключи для управления исполнительными механизмами и выдачи сигналов на реле и соленоиды.

Видео с описанием принципа работы блока, очень подробно.

Местонахождение ЭБУ Лада Гранта

Говорить о том, как важна верная работа электронного блока управления (ЭБУ) можно долго. От него зависит работа сердца Вашего автомобиля: начиная от повышенного расхода топлива и заканчивая тем, что автомобиль может заглохнуть в результате неверной работы контроллера.

ЭБУ находится под бардачком под ногами у пассажира и спрятан под обивкой. Обивка крепится справа саморезом к кузову.

Хочется сразу передать отдельный привет конструктору АвтоВаза, кто придумал такое расположение данного блока. По-моему мнению, хуже места не придумать. Смотрите сами.

1. Если у Вас потечёт отопитель (радиатор) салона, то антифриз попадёт прямиком на блок управления, практически 100% поломка. Даже не смотря на то, что изначально в Ладу Гранту устанавливают импортный радиатор хорошего качества Visteon.
2. Как вы верно подметили, вода может попасть из под капота. Резиновые заглушки на Лада Гранта не очень хорошего качества, поэтому, когда они рассохнутся, вода потечёт на контроллер. Чтобы этого не произошло, проверяйте состояние резиновой заглушки.

Через эту заглушку вода и попадает на контроллер

Существует два выхода из положения, вернее три.

1. Оставить всё как есть и надеяться на случай.
2. Посадить плотно на герметик заглушку.
3. Самый трудозатратный — это перенос контроллера выше, ближе к подушке безопасности пассажира, контактами вниз.

Закрепиться можно к воздуховоду

Видео о том, как заливает ЭБУ на Лада Гранта

Шланг, на который попадает вода, как раз и идёт в салон автомобиля. На моих фото стоит колокол сигнализации, поэтому плохо видно.

ЭБУ для современного автомобиля стал неотъемлемой частью. Таким устройством, маркируемым как «М74 CAN», наделена отечественная модель Лада Гранта. Модуль позволяет автоматизировать большинство процессов, происходящих в узлах и системах. Управляющая функция ЭБУ достигается за счет присутствия в агрегатах разного рода датчиков, направляющих сигналы в «мозговой центр» автомобиля.

За длительный период эксплуатации Лада Гранта был выявлен досадный недостаток ЭБУ – это его недостаточная герметизация и иногда требуется распиновка ЭБУ. Проникновение влаги внутрь корпуса блока провоцирует перегорание микросхемы, что впоследствии заканчивается потребностью замены устройства.

ЭБУ располагается внизу передней панели (под бардачком) напротив сидения переднего пассажира и сокрыт от глаз слоями шумоизолирующего материала и обивки внутренней поверхности днища. Теперь вы знаете, где находится ЭБУ, осталось узнать другие тонкости.

Что ожидать от настройки ЭБУ

Перепрошивка позволяет исправить ошибки и оптимизировать работу автомобиля

Компании, предлагающие услуги чип-тюнинга, разрабатывают и предлагают различное программное обеспечение, которое позволяет оптимизировать основные показатели автомобилей.

Этот процесс позволяет исправлять всевозможные ошибки, создать резервную копию изначальных настроек, изучать и проводить корректировку характеристик, а также вносить изменения и тестировать новые прошивки электронных блоков.

Если необходимо вернуть стандартные настройки, это делается практически мгновенно. Но те, кто уже перепрошивал Гранту, никогда не вернутся на стандартные заводские параметры. После перепрошивки можно получить:

• снижение расхода топлива на 5%;
• высокие скоростные характеристики;
• 10% увеличения мощности;
• плавность работы АКПП;
• улучшенную тягу.

И это далеко не все. При этом не производится ни единого вмешательства в механику. Это один из самых дешевых способов сделать Гранту лучше. Есть один нюанс. Если автомобиль в данный момент на гарантии, после перепрошивки ЭБУ гарантия недействительна.

Современные специалисты по чип-тюнингу предлагают 3 различных варианта прошивки контроллера Лады Гранта. Их, конечно, больше, однако не все идеально подходят. Особо популярные системы — это “Паулюс”, “Ледокол” и “Адакт”. Они являются самыми обкатанными и протестированными.

Некоторые специалисты предлагают как установку одной из управляющих программ, так и все три. Иногда предлагают испытать каждую, а затем выбрать ту, что больше понравится. Непосредственно прошивка занимает в среднем около 30 минут.

Дополнительные цепи управления вспомогательным оборудованием, не имеющим отношения к силовой установке (1000)

• 102 – вышел из строя нагреватель кислородного датчика в выхлопной системе;
• 115 – отвечает за вышеуказанный модуль и обозначает повреждение проводки;
• 123/124 – Аддитивная неполадка коррекции смеси по воздушной составляющей, обогащение или обеднение;
• 127/128 – аналогичное значение для Мультипликативной составляющей;
• 135/141 – повреждена проводка кислородного датчика №1/2, установленного перед или после катализатора;
• 136/137 – Аддитивная неполадка коррекции смеси по бензину;
• 171/172 – неисправен потенциометр СО2;
• 301-304 пропуски воспламенения горючей смеси для 1-4 цилиндров;
• 335 – неисправность дросселя, возможно привод заклинен;
• 336 – рассогласование сенсоров дроссельной заслонки;
• 384 – аналогичное значение, говорит о некорректной реакции ДВС на положение заслонки;
• 385 – критическое превышение нагрузки на силовую установку;
• 386 – некорректная реакция канала обнаружения детонации топливной смеси;
• 387 – система впрыска сбоит, неправильное время подачи горючего;
• 388 – положение педали газа и дроссельной заслонки не соответствуют друг другу;
• 389 – частота вращения коленвала не соответствует положению заслонки;
• 390 – в устройстве обнаружена поломка, но реакции на нее не последовало;
• 410/425/426 – клапан продувки адсорбера, обнаружено повреждение проводки с замыканием на массу или бортовую сеть;
• 500-502/541 – магистральные линии подачи питания на бензонасос повреждены, возможно присутствует замыкание;
• 509/513/514 – магистрали регулятора ХХ повреждены или нарушение целостности обмотки;
• 545 – неправильное положение дроссельной заслонки (механическое повреждение);
• 558 – сломана возвратная пружина дроссельного привода;
• 559 – отвечает за аналогичный модуль и говорит о неправильной его настройке в спокойном положении;
• 570/600 – отсутствует отклик от иммобилайзера, возможно повреждена проводка;
• 602 – ошибка 1602 Гранта появляется, когда пропадает контакт на аккумуляторе или имеется пробой в бортовой сети (резко пропадает напряжение);
• 603 – блок ЭСППЗУ сломался или отсутствует отклик от модуля;
• 606 – датчик неровной дороги отказал или выдает неверные данные;
• 612 – не удается корректно выполнить сброс ошибок Гранта;
• 616/617 – заглючил датчик неровной дороги;
• 620/621/622 – поломка модуля ПЗУ/ОЗУ/ЭСППЗУ;
• 640 – неправильное считывание памяти контроллера ЭСУД;
• 689 – память ошибок неправильно считывается или повреждена.

Модули управления двигателем [ править | править код ]

«>Контроллеры компании

• Bosch M1.5.4 (55 Pin) (1,45/1,5л.,8кл.) (Россия-83) Одновременный впрыск.
• Bosch M1.5.4N (55 Pin) (1,5л.,16кл.)(Евро-2) Попарно – параллельный впрыск./ Фазированный впрыск.
• Bosch MP7.0HFM (55 Pin) (1,5/1,7л.,8/16кл.) (Евро-2/3) Попарно – параллельный впрыск./Фазированный впрыск.
• Bosch M7.9.7 (81 Pin) (1,5/1,7л.,8/16кл.) (2003 – 2007) (Евро-2/3) Попарно – параллельный впрыск./Фазированный впрыск.
• Bosch M7.9.7+ (81 Pin) (1,5/1,7л.,8/16кл.) (2005 – 2011) (Евро-3) Фазированный впрыск.
• Bosch МЕ7.9.7 (Евро-3) Фазированный впрыск.
• Bosch МЕ17.9.7 (Евро-3) Фазированный впрыск.

«>Контроллеры

• Delphi MT20 (Евро 3)
• Delphi MT80 (Евро 3/4/5/6)
• Delphi MT92 (Евро 3/4/4/6) – Gasoline Direct injection (GDi).
• Delphi AC Delco E39/E39A (Евро 2)
• Delphi AC Delco E73
• Delphi AC Delco E78
• Delphi AC Delco E83
• Delphi MR140

«>Контроллеры

• GM EFI-4 (24/32/32 Pin) (США-83) – Моновпрыск.
• GM ISFI-2S (24/32/32 Pin) (1,5 л. 8/16 кл.) (США-83/Евро-2) – 8кл. попарно – параллельный впрыск, 16кл. фазированный впрыск
• GM ITMS-6F (Евро-2) – Попарно – параллельный впрыск.

«>Контроллеры

• Simtec 70 (Евро 2) Фазированный впрыск.
• Simtec 71 (Евро 3) Фазированный впрыск.
• Simtec 75.1 (Евро 4) Фазированный впрыск.
• Simtec 75.5 (Евро 4) Фазированный впрыск.
• Simtec 76 (Евро 2/3)
• Simtec 81 (Евро 5) Непосредственный впрыск.

«>Контроллеры

Контроллеры Январь x.x.x и Mxx производились на двух разных производствах – Итэлма (Первый элемент в обозначении прошивки – литера «I» в маркировке ЭБУ) и Автэл (Первый элемент в обозначении прошивки – литера «А».

• Январь 4 (24/32/32 Pin) (1,6л., 8кл.) (Россия-83) Попарно – параллельный впрыск. (На этикетке присутствует обозначение отладочной версии «Квант».)
• Январь 4.1 (24/32/32 Pin) (1,5л., 8/16кл.) (Россия-83) (1998г.) Фазированный впрыск. (На этикетке присутствует обозначение «Квант».)
• Январь 5.1 (55 Pin) На этикетке: ООО «НПП АВТЭЛ», ТУ 4573-004-45886863-99, Завод-изготовитель «ОАО Автоэлектроника».
• Январь 5.1.1 (55 Pin) На этикетке: ООО «НПП АВТЭЛ», ТУ 4573-004-45886863-99, Завод-изготовитель «ОАО Автоэлектроника». (1,5 л.,8 кл.) (Евро 0) Одновременный впрыск.
• Январь 5.1.2 (55 Pin) На этикетке: ООО «НПП АВТЭЛ»

«>Контроллеры

• VS 5.1 1411020-02 (1.45л,8кл.) (Россия-83) Одновременный впрыск.
• VS 5.1 1411020-72 (1.5л,8кл.) (2003- )(Россия-83) Одновременный впрыск.
• VS 5.1 1411020-62 (1.5л,8кл.) (2003- ) (Евро 2) Попарно-параллельный впрыск.
• VS 5.1 1411020-42 (1.5л,16кл.) (2003- ) (Евро 2) Фазированный впрыск.
• VS 9.2 (Евро 4) БУ дизельным двигателем УАЗ 3151 (Hunter).

• T11183 (Евро 2/4) (1.6л,8кл.)) Попарно-параллельный впрыск.
• T11186 (Евро 4) (1.6л,8кл.)
• T11194 (Евро 3) (1.6л,16кл.)
• T21067 (Евро 3) (1.6л,8кл.)
• T21114 (Евро 2/3) (1.6л,8кл.)
• T21116 (Евро 4) (1.6л,8кл.)
• T21124 (Евро 2/3) (1.6л,16кл.)
• T21126 (Евро 3/4) (1.6л,16кл.)

«>Контроллеры

В обозначении прошивок Январь 7.2 и Микас 10 присутствуют обозначения: (I – Итэлма) (А – Автэл).

• Январь 5.1 (55 Pin) (1,5 л.,8/16 кл.) (Евро 2) На этикетке: , ТУ 4573-004-45886863-99. (1999 -) Одновременный впрыск.
• Январь 5.1.1 (55 Pin) (1,5 л.,8 кл.) (Россия-83) Одновременный впрыск.
• Январь 5.1.2 (16кл.) (Россия-83) Одновременный впрыск.
• Январь 5.1.3 (1,5 л.,8 кл.) (Евро 2) Попарно – параллельный впрыск.
• Я 7.2 (81 Pin) (1,5/1,6л.,8/16кл.) (Евро 2) (2004 – 2007) Попарно – параллельный впрыск./ Фазированный впрыск.
• Я 7.2M (81 Pin) (1,6л.,8/16кл.) (Евро 2) (2007 – ) Попарно – параллельный впрыск./ Фазированный впрыск.
• М10.3 (Евро 2/3).
• М73 (1,4/1,6л.,8/16кл.)(Евро 3) (2007 – ) Фазированный впрыск, работает без датчика положения распределительного вала (датчик фаз).
• М74 (1.6л,8/16кл.) (Евро 3/4) Фазированный впрыск.
• М75 (1.6л,16кл.) (Евро 4) Фазированный впрыск.

Современный автомобиль – это не просто четыре колеса и двигатель. Это смартфон на колесах. Работу всех систем современного авто контролирует огромное количество различных датчиков. Эту информацию затем анализирует специальный компьютер и прочая электронная начинка. Чем дороже автомобиль, тем больше в нем самых разных электронных опций. Всем этим «оркестром» управляет одна небольшая коробка – это ЭБУ. Что это такое? Это электронный блок управления. О нем мы сегодня и поговорим.

Причины отказов и диагностика.

Выход из строя электронного блока управления – явление, встречающееся нечасто. Причиной поломки могут стать:

• монтаж электрооборудования (например, во время ремонта, установки сигнализации, видеорегистраторов, навигационных или развлекательных комплексов) специалистами, не имеющими соответствующего уровня квалификации.
• Изменение полярности питающего напряжения бортовой сети на противоположную.
• Снятие клеммы с аккумулятора во время работы двигателя, например, для запуска другого автомобиля.
• Включение стартера при отключенных силовых проводниках.
• Воздействие высоких напряжений на датчики или электрические провода авто.
• Короткое замыкание в проводке.
• Пробой в высоковольтной части системы зажигания.
• Нарушение герметичности корпуса, проникновение влаги и окрестили агрессивных химических веществ, вызывающее коррозию элементов и проводников на печатной плате.
• Механические повреждения вследствие удара, нарушение монтажа под действием вибрации.
• Перегрев устройства, значительный резкий перепад температур.

Судить о выходе из строя ЭБУ достаточно просто:

• Двигатель не заводится или стартует после нескольких попыток;
• Наблюдается нестабильная работа силового агрегата;
• Наблюдается срабатывание исполнительных механизмов или систем автомобиля с нарушением алгоритмов;
• Отсутствует реакция на изменения сигналов датчиков.

Большинство автомобилистов считают, что электронный блок управления не подлежит ремонту, при выходе из строя нуждается в замене. В действительности значительная часть неисправностей может быть устранена собственными руками или подготовленными электронщиками.

Определить характер поломки можно самостоятельно, подключив ЕCU через специальный шлиф и диагностический разъем к ПК или специализированному стенду. При этом проводится анализ хранящейся в ЭРПЗУ информации об ошибках системы.

Видео о самостоятельной диагностике автомобиля.
