Способы проверки датчика распредвала
- Проверка датчика распредвала мультиметром
- Проверка ДПРВ с помощью осциллографа
Популярное на сайте
Неисправности датчика положения распредвала
Принцип работы
Устройство датчика положения распредвала
Возможные причины неисправности
Как определить неисправность ДПРВ
Предназначение и принцип действия датчика фаз
Устройство и разновидности датчиков положения распредвала
Как проверить работоспособность датчика?
Замена датчика на Шевроле Ниве
Как проверить датчик фаз
Зачем нужен датчик положения распредвала?

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
Отсоединить «фишку» от датчика, отщелкнув фиксатор.
Демонтировать датчик из его посадочного места.
На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Неисправности датчика положения распредвала

Датчик положения коленвала ваз 2112: местонахождение, признаки и возможные варианты исправления неисправностей

Основная неисправность датчика распредвала на основе эффекта Холла – это его физический отказ (самого чувствительного элемента или выходной схемы, формирующей прямоугольные импульсы). У индуктивных датчиков происходит налипание микрочастиц стружки, возникающей при износе элементов газораспределительного механизма, на магнитный сердечник, из-за чего форма импульсов «размазывается», и они могут неправильно обрабатываться в ЭБУ впрыска.

Основные ошибки датчика распределительного вала по стандарту OBD-II:

P0340 — Неисправность в цепи датчика положения распредвала
P0341 — Неправильный показатель / не отрегулирован датчик положения распредвала
P0342 — Датчик положения распределительного вала: низкий уровень сигнала
P0343 -Датчик положения распределительного вала: высокий уровень сигнала
P0344 — Неисправность датчика положения распредвала

Ошибка с кодом P0340 трактуется как признак чисто электрической неисправности, но на самом деле является наиболее общей: она вызывается и окислением контактов в разъеме, и растяжением цепи ГРМ. На «цепных» моторах в большинстве случаев в этом не виноват датчик распредвала, признаки неисправности как раз указывают на «уход» меток. Доводилось встречать машины, где эта ошибка после сброса возникала буквально через несколько минут, мотор трясло на холостых, ЭБУ фиксировал множественные пропуски воспламенения, но зато на высоких оборотах машина буквально «рвала из-под себя», что однозначно указывало на «запаздывание» распределительного вала впускных клапанов и как следствие – увеличенную фазу перекрытия. Из-за этого наполнение цилиндров на низких оборотах было недостаточным для нормальной работы двигателя, зато на высоких наполнение за счет инерции выхлопных газов и увеличенного времени перекрытия, наоборот, всасывал в цилиндры даже больше воздуха, чем ему было «положено».

Столкнувшись с проблемой из подобного «общего» ряда, стоит полагаться не на ее обозначение по стандарту OBD-II, а на процедуры направленной диагностики для конкретного автомобиля, так как разные ЭБУ впрыска фиксирует такие ошибки по разным причинам.

Ошибка P0341 указывает на более серьезные проблемы в моменте получения сигнала с ДПРВ относительно ДПКВ и уже однозначно может быть идентифицирована как признак проблем, не связанных с датчиком распредвала и его проводкой. Проверяем положение меток, на «бесшпоночных» моторах – выставляем распредвалы и коленвал специальными приспособлениями.

Зная, в какой момент на конкретном двигателе должен приходить сигнал от ДПРВ относительно момента отсчета по ДПКВ, на двухканальном осциллографе отклонение фаз увидим и без разборки.

Коды P0342/P0343 – это признаки отказа самого датчика распределительного вала или замыкания в проводке, реже – симптомы неисправности самого ЭБУ впрыска. При этом «мозги» фиксируют при вращении двигателя постоянно низкий или постоянно высокий сигнал с датчика, который не меняется в зависимости от такта работы мотора. При этом двигатель переходит на нефазированную работу впрыска и зажигания, что для водителя зачастую даже не заметно: расход горючего не меняется, приемистость остается прежней.

Код P0344 – симптом неустойчивого сигнала с датчика. Проблемы возникают из-за налипшей металлической стружки, окислен или разболтан разъем, изломлен провод от датчика до ЭБУ. На осциллограмме при этом видно «мусор» на сигнале.

Принцип работы

Признаки неисправности дмрв на ваз-2110 и диагностика

На распределительном вале напротив ДПРВ устанавливается задающий диск (импульсное колесо). В свою очередь, на задающем диске распредвала выполнены специальные зубья или выступы. В момент прохождения этих выступов через датчик, ДПРВ формирует цифровой сигнал особой формы, который показывает текущий такт в цилиндрах.

Работу датчика распредвала правильнее рассматривать вместе с работой ДПКВ. На два оборота коленвала приходится один оборот распределительного. В этом и заключается секрет синхронизации системы впрыска и зажигания. Другими словами, ДПРВ и ДПКВ показывают момент такта сжатия в первом цилиндре.

Задающий диск коленвала имеет 58 зубьев (60-2), то есть, когда участок с пропуском в два зуба проходит мимо датчика коленвала, то система сверяет сигнал с ДПРВ и ДПКВ и определяет, момент впрыска в первый цилиндр. Через 30 зубцов происходит впрыск, например, в третий цилиндр, а затем в четвертый и второй. Так происходит синхронизация. Все эти сигналы представляют собой импульсы, которые считываются блоком управления. Их можно увидеть только на осциллограмме.

Устройство датчика положения распредвала

Как уже говорилось, датчик работает на основе эффекта Холла. Этот эффект был открыт еще в XIX веке одноименным ученым. Он заметил, что если через тонкую пластину, пропустить постоянный ток, и поместить ее в поле действия постоянного магнита, то на других ее концах образуется разность потенциалов. То есть, под действием магнитной индукции часть электронов отклоняется и образует на других гранях пластины небольшое напряжение (напряжение Холла). Оно и используется в качестве сигнала.

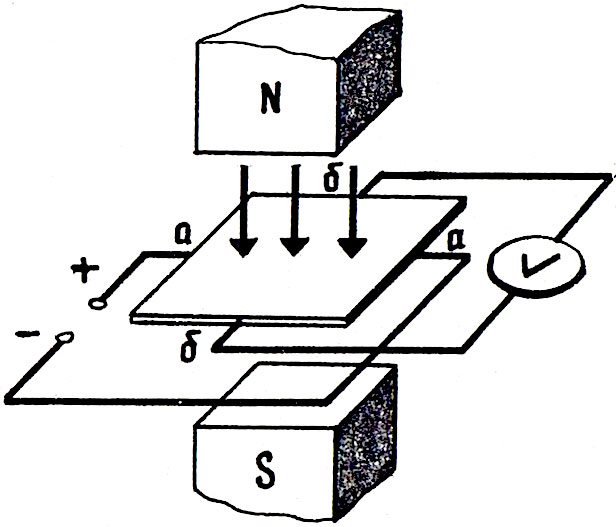

Эффект Холла

Точно так же и устроен ДПРВ, но только в более усовершенствованном виде. В нем находится постоянный магнит и полупроводник, к которому подсоединены четыре контакта. Сигнальное напряжение направляется к небольшой интегральной микросхеме, где оно обрабатывается, а из самого корпуса сенсора уже выходят обычные контакты (два или три). Корпус выполнен из пластика.

Устройство датчика Холла

Возможные причины неисправности

ДПРВ – это генератор импульсов, который создаёт очень слабый сигнал. Есть небольшая вероятность того, что ток постепенно ослабит целостность его обмотки. Однако вибрации, вызванные магнетизмом, проходят по зубьям редуктора. Когда распредвал поворачивается, сила меняется точно так же, как генерируемый сигнал. Эти вибрации вызывают микроскопические движения внутри ДПРВ, создавая слабые места в существенных частях, особенно обмотку в случае ДПРВ индуктивного типа.

С датчиком типа Холла совсем другая история. Этот тип ДПРВ представляет собой твердотельное устройство, то есть его электронный компонент, как диод или транзистор. Напряжение может повредить чувствительные части ДПРВ. Короткие замыкания и неправильные соединения могут также повредить его. И помните, что вам нужен источник питания, чувствительный к полярности.

Как определить неисправность ДПРВ

Неожиданное увеличение расхода топлива, падение мощности мотора, нестабильная работа двигателя – показания для проверки ДПРВ. Не обязательно эти симптомы появляются из-за неисправности датчика, но проверку необходимо начинать с него. Если на панели приборов загорелся сигнал неисправности двигателя (Check), определите значение кода ошибки с помощью инструкции по эксплуатации автомобиля. Если код ошибки указывает на неисправность ДПРВ, необходимо проверить не только сам датчик, но и электрические провода, которые подходят к нему. Ведь нередко причиной неисправности датчика оказываются окисленные контакты клеммной колодки. После их чистки двигатель начинает работать нормально. Также на работу датчика влияет состояние шестерни распредвала или репера. Поэтому во время замены или обслуживания датчика желательно проверить состояние репера и сигнального диска. Если диск погнут, его необходимо заменить.

Чтобы проверить исправность ДПРВ вам понадобятся:

цифровой мультиметр (тестер);
тонкая плоская отвертка;
ключ для болта крепления датчика;
чистая тряпка;
иголка.

В первую очередь снимите клеммную колодку с датчика и осмотрите контакты. Если они грязные, необходимо почистить их, или установить новую колодку. Вставьте иголку в клеммную колодку таким образом, чтобы она соприкасалась со средним контактом. Защелкните колодку на место, присоедините к нему щуп тестера и поднесите к рабочей плоскости (она расположена параллельно диску или шестерне распредвала) датчика тонкую отвертку. Показания вольтметра должны измениться от нуля 5 вольт или больше. Если показания не изменились, протрите рабочую плоскость датчика тряпкой – возможно к ней прилипло много металлической пыли, и повторите проверку. Если снова не помогло, датчик неисправен. Если провести проверку установленного на двигателе ДПРВ сложно, выкрутите болт крепления и снимите датчик. Затем проведите проверку.

Предназначение и принцип действия датчика фаз

Штатный датчик фаз Приора служит для точной идентификации цикличности эксплуатации мотора и, с учетом полученной информации, трансляции ее в виде электронных импульсов на входной разъем бортового компьютера, который управляет функционалом силовой установки.

Вкратце, можно сказать, что предназначение датчика фаз – определение угловой позиции распредвала бензинового агрегата автомобиля. Принцип действия данного устройства основан на использовании эффекта Холла. На шкиве распредвала автомобиля расположен приваренный и проточенный особенным образом диск задающего значения.

При прохождении диска через специальное отверстие датчика фаз от прибора на бортовой компьютер транслируется сигнал напряжения со значением, близким к начальному показателю (чуть больше нулевого значения). При перемещении диска через контрольный сегмент для замеров появляется сигнал трансляции, т.н. опорный импульс, с разностью потенциалов около 5 Вольт, что сопоставимо позиции III цилиндра в точке сжатия.

Другими словами, высокочувствительный элемент изделия реагирует на конфигурацию, создаваемую круговым вращением распределительного вала мотора магнитного поля. Такой датчик фаз для Приора, цена на которого приемлема для российских автолюбителей, представляет собой комплекс компонентов, где устройство вторичного типа состоит из каскада выходного вида, исполненного по аналогу открытого коллектора, а также полупроводникового моста и импульсного усилителя.

Часто российские автолюбители спрашивают о датчике фаз, где находится, как сложно его демонтировать и т.д. Информируем, что это устройство расположено на кормовом приводном кожухе DOHC распредвалов. Снятие и замена датчика фаз на Лада Приора вызовет некоторый дискомфорт из-за «слепого» поиска отверстия для крепежа прибора, однако при известной сноровке это сделать будет несложно.

В автомобиле Лада Приора датчик фаз придан, как моделям с восьмиклапанным мотором, так и с шестнадцатиклапанным «движком». Если в первом случае его расположение в торцевой плоскости ГБЦ возле фильтра очистки воздуха, то во другом на ГБЦ возле первого цилиндра автотранспортного средства.

На автомобилях (восьмиклапанных) Лада Приора выпуска до 2005 года датчик фаз не устанавливался. Если транспортное средство не оснащалось ранее таким прибором, то это означало смену принципа открывания систем впрыска, т.е. форсунки работали попарно в параллельном режиме. Если прибор установлен на автомобиль, то впрыск топлива происходит фазировано, т.е. конкретной форсункой в соответствующий цилиндр.

Дефект такого устройства и приведение его в нерабочее состояние по тем или иным причинам означает, что следует ожидать увеличения расхода горючего, повышения токсичности выхлопных газов и проблем с диагностированием ошибок этого устройства. К основным неисправностям электронного гаджета относятся следующие случаи:

При пуске силовой установки некоторое время стартер крутит маховик в течение 3-5 сек. Далее мотор заводится и на панели приборов загорается транспарант “Check Engine”, что означает ожидание бортового компьютера по получению сигналов прибора.
Перерасход горючего.
Ошибки режима самостоятельной диагностики автомобиля при эксплуатации моторного агрегата.
Уменьшение динамических свойств силовой установки транспортного средства.
Мотор не запускается.

Устройство и разновидности датчиков положения распредвала

В автомобилях можно встретить датчики фазы трех типов: — основанные на эффекте Холла; — индукционные; — оптические.

Американский физик Эдвин Холл в 1879 году обнаружил, что если подключенный к источнику постоянного тока проводник поместить в магнитное поле, то в этом проводнике возникает поперечная разность потенциалов.

ДПРВ, в котором используется данное явление, обычно так и называют — датчик Холла. В корпусе устройства размещены постоянный магнит, магнитопровод и микросхема с чувствительным элементом. К устройству подводится напряжение питания (обычно 12 В от аккумулятора или 5 В от отдельного стабилизатора). С выхода расположенного в микросхеме операционного усилителя снимается сигнал, который подается на ЭБУ.

Конструктивное исполнение датчика Холла может быть щелевым

и торцевым

В первом случае зубцы реперного диска распредвала проходят через щель датчика, во втором — перед торцом.

Пока силовые линии магнитного поля не перекрываются металлом зубьев, на чувствительном элементе имеется некоторое напряжение, а на выходе ДПРВ сигнал отсутствует. Но в тот момент, когда репер пересекает силовые линии магнитного поля, напряжение на чувствительном элементе исчезает, а на выходе устройства сигнал возрастает практически до величины напряжения питания.

С приборами щелевой конструкции обычно используется задающий диск, имеющий воздушный зазор. Когда этот зазор проходит через магнитное поле датчика, формируется управляющий импульс.

Совместно с торцевым устройством, как правило, применяется зубчатый диск.

Реперный диск и датчик фазы установлены таким образом, что управляющий импульс на ЭБУ подается в момент прохождения верхней мертвой точки (ВМТ) поршнем 1-го цилиндра, то есть в начале нового цикла работы агрегата. В дизельных моторах формирование импульсов обычно происходит для каждого цилиндра в отдельности.

В качестве ДПРВ чаще всего используется именно датчик Холла. Однако нередко можно встретить и сенсор индукционного типа, в котором также имеется постоянный магнит, а поверх намагниченного сердечника намотана катушка индуктивности. Изменяющееся при прохождении реперов магнитное поле создает в катушке электрические импульсы.

В устройствах оптического типа используется оптопара, а управляющие импульсы формируются, когда оптическая связь между светодиодом и фотодиодом прерывается при прохождении реперов. Оптические ДПРВ пока что не нашли широкого применения в автомобилестроении, хотя их можно встретить в некоторых моделях.

Как проверить работоспособность датчика?

Внезапное увеличение потребления горючего, падение крутящего момента и перебои в работе ДВС — симптомы отказа ДПРВ. Не всегда это связано с самим сенсором, но начать диагностику следует с него. Если перебои возникли вместе с загоранием пиктограммы Check Engine, следует определить причину, просканировав систему диагностическим оборудованием. Сканер однозначно укажет на неполадку.

Если диагностика показала, что проблема кроется в ДПРВ, необходимо проверить как работоспособность самого элемента, так и целостность электрических проводов, которые подходят к нему. Кроме того, на формирование выходного сигнала влияет состояние репера или шкива. Наличие на них трещин, сколов, деформации также оказывает воздействие на работоспособность системы.

К сведению!

Часто причиной отказа оказываются окисленные контакты клеммной колодки. После их очистки ДВС начинает работать стабильно.

Замена датчика на Шевроле Ниве

Заменить эту деталь сравнительно просто. Бортовой компьютер регистрирует такие ошибки, как Р0340, РО342, РО343.

Ошибка Р0340 появляется на системе самодиагностики, если коленчатый вал прокручивается. Код Р0342 – электрическая цепь распредвала показывает низкий сигнал и код Р0343, соответственно, демонстрирует высокий сигнал. Необходимо проверить проводку – для этих целей хорошо использовать осциллограф или другой тестирующий прибор. Если подача электричества не нарушена, значит, проблема именно в этом узле. Нарушение проводки может привести к тому, что датчик не видит распредвала.

Специалисты-механики даже при исправном датчике советуют каждые 4-5 лет все-таки менять его – такая профилактика убережет вас от поломок и аварий, тем более деталь стоит очень дешево при всей ее важности. Ведь полупроводники внутри датчика плохо реагируют на колебания температуры – вспомните школьный курс физики

По времени работа займет от 3 до 15 минут, в зависимости от ваших технических навыков. Понятно, что деталь двигателя приобретается только оригинальная. Успехов вам и хороших дорог!

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120-3706040, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120-3706040 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

P0340 — отсутствует сигнал определителя положения распредвала;
P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

Зачем нужен датчик положения распредвала?

В отличие от датчика положения коленчатого вала (ДПКВ), он в системе отнюдь не обязателен. Однако ненужным его не назовешь.

Начнем издалека. Вспомним, как выглядит осциллограмма сигналов ДПКВ:

Пачка импульсов между двумя промежутками — это один полный оборот коленчатого вала. Именно по ним блок управления определяет текущее положение коленвала. Приводом ГРМ (будь то цепь, ремень или шестерня) обеспечивается четкое соответствие положения распредвалов каждому положению коленчатого вала, и блок управления это соответствие знает. Конечно, мы не рассматриваем случаи явной неисправности — растяжения ремня/цепи, или неправильную их установку. Так вот, на исправном двигателе блоку управления этих показаний достаточно, чтобы определить положение коленвала и цилиндров.

Другое дело — пуск двигателя. Представим, что двигатель был заглушен в положении, соответствующем второму импульсу после перерыва. Чтобы блок управления смог хотя бы «сориентироваться», где находится коленвал, ему нужно дождаться промежутка. То есть, это уже минимум один оборот коленвала. Далее нам нужно вспомнить, что один оборот коленчатого вала — это всего полоборота вала распределительного, и даже дождавшись промежутка, блок управления не может точно сказать, в каком из цилиндров сейчас будет фаза впуска. То есть, остается шанс впрыснуть смесь не в тот цилиндр, и впрыснутая смесь просто будет выброшена через открытые выпускные клапаны. Поэтому запуск двигателя в такой ситуации может занять не привычные полсекунды, а 2-5-10 секунд — в зависимости от конкретного мотора и прошивки его блока управления.

Поэтому в систему управления был добавлен еще один датчик — датчик положения распредвала (ДПРВ). Его еще могут называть «датчиком фазы». Конструктивно он полностью аналогичен с ДПКВ , а вот конструкция задающего диска на валу несколько отличается. Строго говоря, даже и называть его именно диском нельзя. Например, на двигателе ЗМЗ-406 это задающая пластина:

А на Z18XER эта конструкция посложнее, хотя слово «диск» к ней по-прежнему неприменимо:

Такая конструкция позволяет в результате получить примерно такую осциллограммуВр:

Благодаря дополнительным сигналам с ДПРВ блок управления сможет быстрее понять, «где он находится» и завести двигатель без лишних «холостых» оборотов коленчатого вала.

Кроме того, в случае растяжения цепи/ремня ГРМ, или при выходе из строя регуляторов фаз, блок управления по расхождению сигналов ДПКВ и ДПРВ может зафиксировать ошибку и зажечь лампу Check Engine, чем и сообщить водителю о поломке.

На некоторых системах, помимо этого, ДПРВ обеспечивает аварийный режим. При отказе ДПКВ система начинает ориентироваться на показания ДПРВ, и «льет» в оба цилиндра, которые могут соответствовать текущей фазе. И впрыск, и подача искры осуществляются очень приблизительно, но все же это позволяет худо-бедно завести двигатель и поехать к месту ремонта своими силами, а не обрывать телефоны эвакуаторов — каждый из которых вот именно сегодня не может.

А вот выход из строя ДПРВ к существенным проблемам не приведет — мотор от этого заводиться не перестанет, и машина посреди дороги не встанет. Что, конечно, не служит поводом оставлять без внимания поломки, связанные с этим датчиком.

А чтобы не пропустить рассказ о следующих датчиках и исполнительных механизмах, рекомендуем подписаться на наш канал. Исправных вам машин!
