На ВАЗ 2112 не включается зажигание? Одна из причин недуга может быть в замке зажигания. Не спешите менять замок зажигания на новый, сначала попробуйте проверить его своими руками..

Оглавление

ЗаменаСхема подключения (распиновка)Как снять

Замена

Для начала снимаем минусовую клейму м АКБ и снимаем нижний кожух под рулем.

1. Разъединяем колодки жгутов проводов замка зажигания.

2. Уперев лезвие зубила в кромку головки одного из болтов, легкими ударами молотка по зубилу ослабляем затяжку болта.

3. Плоскогубцами с узкими губками выворачиваем болт.

4. Аналогично отворачиваем три оставшихся болта крепления замка зажигания.

5. Снимаем скобу крепления замка…

6. …и сам замок зажигания с рулевой колонки.

Установка

1. Перед установкой замка зажигания, вставляем в него ключ и поворачиваем его в положение I («включено»), чтобы защелка механизма блокировки рулевого вала была задвинута в корпус замка.

2. Устанавливаем замок зажигания со скобой крепления на рулевую колонку и от руки заворачиваем новые болты крепления.

3. Вынув ключ из замка зажигания, проверяем работу механизма блокировки рулевого вала. Если рулевой вал не фиксируется после полного оборота рулевого колеса, то отрегулируйте положение замка зажигания на рулевой колонке так, чтобы защелка замка могла войти в паз на рулевом валу.

4. Убедившись, что механизм блокировки работает, накидным ключом на 10 мм равномерно (крест-накрест, по пол-оборота) затягиваем болты до отрыва их головок.

Схема подключения (распиновка)

Подключение и установку замка зажигания производить в обратной последовательности, предварительно утопив язычок противоугонного устройства, чтобы это сделать необходимо вставить ключ в замок и повернуть его из положения 0.

Как снять

Подготовьте автомобиль к выполнению операций. Извлеките ключ из замка зажигания. Отсоедините провод от отрицательного вывода аккумуляторной батареи. Для этого просто ключом ослабьте гайку крепления клеммы и снимите провод. Нет необходимости снимать положительный провод с клеммы АКБ.

Снимите рулевое колесо, облицовку рулевой колонки и блок подрулевых переключателей. Для этого отверткой с крестообразным лезвием отверните четыре болта крепления облицовки рулевой колонки и вывинтите три винта, ввернутых в кронштейн рулевой колонки. Опустите рычаг регулировки рулевой колонки вниз до упора и снимите нижний кожух. Затем рычаг поднимите до упора вверх, и снимите верхний кожух.

Отсоедините разъем проводов, идущих от блока подрулевых переключателей. Для снятия правого подрулевого переключателя сожмите пальцами фиксаторы (сверху и снизу) и демонтируйте его. Аналогичным образом снимите левый подрулевой переключатель. Для демонтажа соединителя подрулевых переключателей ослабьте стяжной болт с помощью торцевой головки, отсоедините провода звукового сигнала и снимите сам соединитель.

Чтобы снять рулевое колесо отверткой с плоским лезвием подденьте накладку кнопки звукового сигнала и снимите ее. После этого крестообразной отверткой отвинтите два винта крепления крышки рулевого колеса и снимите крышку. Затем снимите подвижный контакт звукового сиганала, вывернув три винта его крепления и отсоединив провод

Торцевой головкой на 24 отверните гайку крепления рулевого колеса. При этом до конца гайку не снимайте. Совершая покачивающие движения, потяните рулевое колесо на себя, чтобы снять его с вала. В случае срыва его с вала неснятая гайка обезопасит лицо от травмы. При очень плотной посадке руля попросите помощника тянуть рулевое колесо. При этом одновременно совершайте удары молотком через выколотку из мягкого металла по торцу рулевого вала.

Отсоедините провод контактного кольца рулевого колеса. После чего снимите само кольцо, отвернув крестообразной отверткой три винта его крепления. После этого снимите блок подрулевых переключателей, сблокированный с выключателем (замком) зажигания.

Предназначение ДПРВ

Такой прибор основан на электромагнитном принципе действия и применяется для выполнения команд контрольно-проверочного комплекса транспортного средства

Важность параметров прибора заключается в том, что без них никак не синхронизировать систему зажигания авто и корректную эксплуатацию форсунок мотора, т.е. установить нужную концентрацию воздушно-капельной смеси, подаваемой в моторные цилиндры

Найти данный датчик несложно. Он находится на приливе возле генераторного приводного шкива.

В ходе эксплуатации датчика распредвала ВАЗ 2110, цена на который является приемлемой для российских автолюбителей, могут возникать следующие проблемы:

1. При функционировании транспортного средства пыле-грязевые отложения остаются на изделии, попадая на него с ремня привода ГРМ. Этому способствует течь масла из надклапанной крышки силового агрегата. Эти отложения на датчике распредвала могут привести к сложностям при пуске транспортного средства, маломощный разгон, низкие ненабираемые обороты двигателя, когда тахометр «выдает» не более 3,5 тыс. об/мин. В этом случае гаснет аварийный девайс, некоторое время бортовое электронное устройство показывает ошибку, а затем классифицирует ее, как неисправность датчика распредвала, что само по себе является нонсенсом, т.к. при таком дефекте пуск двигателя абсолютно невозможен. При выходе изделия из строя во время движения автомобиль функционирует, однако после остановки и выключения мотора завести его не представляется возможным. В случае, если мотор продолжает функционировать, то датчик распредвала исправен, поэтому дефект следует искать в ином месте.
2. Транспортное средство движется в штатном режиме. Электронное устройство автомобиля начинает сигнализировать о дефектах изделия, для прекращения поступления ошибочных сигналов детектора следует проверить крепление проводки в силовом отсеке. Вибрационные фрикции во время движения транспортных средств могут вызвать отсутствие или ослабление одного из контактов. Дополнительно следует зачистить «наждачкой» клемму АКБ от предполагаемого окисления и протестировать проводные соединения от изделия до электронного устройства бортового типа (фронтальной панели).
3. Авто не запускается, попытки реанимировать мотор ТС к успеху не приводят. Для решения этой проблемы требуется протестировать электропроводку и ее крепление к контактам. Проверить соприкосновение датчика с коллектором, иначе в противном случае изделие может выйти из строя.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Как проверить датчик положения распредвала

Проверка индуктивного ДПРВ и датчика, основанного на эффекте Холла, схожи между собой. В процессе происходит замер значения напряжения между их выводами. Для этого вам понадобится мультиметр, способный измерять постоянное напряжение. Проверку работы датчика нужно начать со следующих процедур:

ДПРВ с тремя выводами

• Проверить подключение датчика к жгуту сигнальных проводов. К нему должны подходить +12 В и “масса” (см. рисунок).
• Если питание и “масса” на датчике есть, то необходимо завести двигатель и проверить наличие импульсов на сигнальном проводе.
• Проверить наличие влаги в соединителе. Для этого необходимо отсоединить от датчика штекер с сигнальными проводами и проверить сухость самой вилки и розетки. Если там имеется окисление или загрязнение, очистите и просушите.
• Проверьте изоляцию сигнальных проводов. Ее повреждение по статистике является самой распространенной причиной неисправности. Дело в том, что датчик находится в непосредственной близости к двигателю. Поэтому изоляция нагревается и со временем ломается и осыпается, приводя к замыканию цепи.
• Проверьте значение сопротивления изоляции индуктивного датчика. Как правило, оно составляет около 0,5…1 кОм. У некоторых датчиков оно будет несколько кОм (подробную информацию уточняйте в мануале к вашей машине). Главное, чтобы изоляция не была нарушена.

Схема для проверки ДПРВ

Проверить работу датчика, основанном на эффекте Холла, можно следующим способом. Для этого собирают схему, изображенную на рисунке. На схеме: 1 — корпус датчика, 2 — штекерная колодка, 3 — резистор со значением сопротивления 0,5…0,6 кОм, 4 — светодиод марки АЛ307, 5 — металлический предмет (например, отвертка). В качестве источника питания берут автомобильный аккумулятор. Для проверки необходимо перемещать металлический предмет вблизи датчика. Если он исправен, то светодиод должен кратковременно светиться. Если этого не происходит — значит, датчик неисправен.

Существует еще один способ для проверки датчика, основанного на эффекте Холла. Отсоединяем датчик от разъема, а к его выводам подсоединяем мультиметр в режиме измерения постоянного напряжения. Включаем зажигание. Значение напряжения между “массой” датчика и общей “массой” должно быть 0 В. А напряжение между общей “массой” и контактом питания датчика должно находиться в пределах 10…12 В. Возле корпуса необходимо перемещать металлический предмет. Если при этом значения на мультиметре будут меняться — датчик исправен. В противном случае — нет.

Проверка двухпроводного (индуктивного) датчика

Если на вашей машине установлен двухпроводный ДПРВ (индуктивного типа), то его проверку необходимо проводить в такой последовательности:

• Установите мультиметр на функцию измерения переменного напряжения.
• Поверните ключ зажигания без запуска двигателя.
• Проверить наличие напряжения в цепи. Для этого один контакт мультиметра подсоедините к “массе”, а другим проверить каждый провод в разъеме ДПРВ. Если ни на одном из них нет напряжения — датчик полностью неисправен.

Другой способ заключается в следующем:

• Запустите двигатель автомобиля.
• Один контакт мультиметра подсоедините к одному проводу датчика, второй контакт — к другому. Если датчик исправен, то вы увидите на тестере колеблющееся напряжение в пределах 0…5 В (точное значение уточняйте в мануале вашего автомобиля). Если напряжения нет — датчик неисправен.

Проверка трехпроводного ДПРВ

Проверка датчика, основанного на эффекте Холла, проводится по следующему алгоритму:

• Установите мультиметр в режим измерения постоянного напряжения.
• Поверните ключ в зажигании, но без запуска двигателя.
• Один контакт прибора подсоедините к “массе”. Другой контакт — к проводу питания датчика. Сравните полученное напряжение с указанным в мануале к вашему автомобилю.

Другой способ:

• Запустите двигатель.
• Подсоедините один контакт мультиметра к черному проводу датчика, второй контакт — к красному (провода питания). Полученное значение напряжения должно совпадать с указанным в мануале машины. Если на контактах электричества нет — датчик вышел из строя.

Как правило, датчик положения распредвала не поддается ремонту. Поэтому в случае его выхода из строя необходимо купить новый. Его цена составляет около 4…10$ в зависимости от марки датчика и автомобиля.

Датчик фаз

На 8-клапанных двигателях этот датчик не устанавливается, он присутствует только на 16-клапанных версиях «десяток». Основным предназначением контроллера является предоставление необходимых данных системе управления силовым агрегатом. В соответствии с этими данными система определяет, в какой момент времени и куда впрыскивать топливо, в какой конкретно цилиндр. Каждый владелец ВАЗ 2110 должен знать, где располагается данное устройство. Если вы откроете моторный отсек машины, то увидите, что регулятор расположен с правой стороны от горловины для залива моторной жидкости.

В принципе, если регулятор сломается, ничего страшного не случится, если смотреть с точки зрения целостности транспортного средства. Но выход из строя контроллера в любом случае спровоцирует повышение расхода бензина. Это обусловлено тем, что электронная система управления ДВС самостоятельно переведет газораспределительный механизм в резервный режим работы. Соответственно, бензин начнет подаваться сразу на все цилиндры мотора. А в первое время водитель может даже не узнать об этом, пока не произведет диагностику регулятора или замер расхода топлива.

Новый датчик фаз для ВАЗ 2110

Естественно, такая модель отечественного автопрома, как «десятка» — это не самый современный и продвинутый автомобиль в плане электроники. Тем не менее, машины этой модели оснащаются большим количеством разнообразных регуляторов и контроллеров. В этой статье мы рассказали далеко не обо всех устройствах, а только о самых основных, о которых должен знать каждый автомобилист. Более детальную информацию вы сможете найти в других статьях на нашем сайте либо в сервисной книжке к своему автомобилю.

Soulemil › Блог › Датчик положения коленвала ВАЗ 2110 – как найти неисправность и заменить?

Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.Назначение датчика положения коленвала ВАЗ 2110Датчик положения коленвала

Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора, в непосредственной близости от которого и установлен.Отсоединяем датчикОтворачиваем креплениеВынимаем датчикДатчик коленвала ваз 2110 – неисправности и их диагностированиеКронштейн датчика положения коленвала

Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

неустойчивая работа мотора на холостом ходу;снижение мощности;повышение и понижение количества оборотов коленчатого вала (самопроизвольно);детонация при увеличении нагрузки;запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

повреждение обмоток и частей самого датчика;нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла, особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

выключить зажигание;снять клеммный разъём с проводом с датчика;открутить единственный винт, удерживающий датчик на крышке масляного насоса;снять датчик.

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

Разбираемся с датчиком кислорода

Определять артикулы датчиков нужно не по модели двигателя и даже не по нормам Евро, а только по блоку ЭБУ.

Разновидности датчиков концентрации кислорода (ДКК)

Число датчиков кислорода может равняться двум или одному – всё зависит от норм экологии. Также АвтоВАЗ использовал две разновидности датчиков – 0 258 005 133, 0 258 006 537 (артикулы BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и Январь 5.1. Более новые датчики подключались к ЭБУ BOSCH M7.9.7 (Январь 7.2). Датчики двух разных типов отличаются даже внешне.

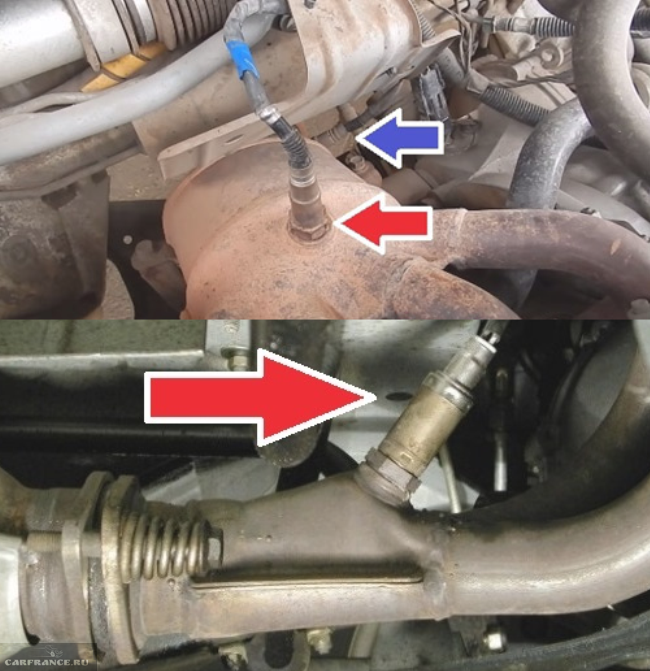

Красной стрелкой у нас отмечен первый, то есть основной датчик. Верхнее фото соответствует двигателю 21124 (1,6 л).

Местоположение датчиков (21124 и 21120)

Моторы ВАЗ-21120 (1,5 л) могли отвечать стандарту Евро-3, и тогда за основным датчиком приваривался «удлинённый» катализатор. Второй датчик находился за ним, то есть за «банкой». Уточним:

• Стандарту Евро-2 соответствует конструкция с одним датчиком (основным);
• При переходе к нормам Евро-3 добавился второй датчик (синяя стрелка).

Кстати сказать, 24-й мотор может отвечать нормам Евро-4.

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу

Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя

Датчики, подключаемые к ЭБУ

Перечислим все элементы по одному:

• 15 – ДТОЖ. Резистор, вкручиваемый в корпус термостата. Определяется температура тосола;
• 17 – ДПРВ, он же ДФ (датчик фаз). Принцип работы – эффект Холла. Контролируется положение распредвала. О его проверке здесь.;
• 20 – ДПДЗ. Резистор, закреплённый на дроссельном узле 19. Измеряется угол отклонения дроссельной заслонки;
• 21 – ДМРВ. Датчик, соединённый с корпусом фильтра. Контролирует расход воздуха, основные признаки его неисправности рассмотрены здесь;
• 22 – РХХ. Не датчик, а регулятор (электромагнит). Используется в режиме холостого хода. О его проверке и даигностике здесь. О замене РХХ здесь.;
• 24 – лямбда-зонд или датчик кислорода (см. выше);
• 25 – датчик скорости. Закреплён в прорези КПП. Принцип работы – эффект Холла;
• 26 – ДПКВ. Электромагнитный датчик. Контролируется положение коленвала;
• 27 – ДД (датчик детонации). Пьезоэлемент, закреплённый на внешней стенке блока цилиндров.

Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).

Каждый элемент легко будет найти под капотом

Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку.

Подкапотное пространство и мотор 21124

Важно понять, где находятся следующие элементы:

1. ДПКВ;
2. Лямбда-зонд;
3. Датчик скорости;
4. РХХ;
5. ДПДЗ;
6. ДМРВ;
7. ДТОЖ.

Местоположение датчика фаз указано в предыдущей главе.
