Как поставить механический датчик давления масла на ваз 2106

Как установить новый датчик давления масла на BAЗ-2106 или на другие автомобили

• Для начала надо купить новый датчик с индикатором и проводами. Также необходим переходник, который соединит с блоком цилиндров новую систему.
• В 9-ке или 8-ке нет места для индикатора давления, в отличие от 6-ки. Некоторые владельцы вместо ручки корректора фар, который не работает, ставят индикатор датчика. А для тех, у кого ручка корректора фар работает, то есть смысл вырезать специальное гнездо в панели приборов для посадки индикатора датчика давления масла. Такое гнездо можно сделать электродрелем с тонким сверлом. Отверстия надо сверлить по заранее отмеченному кругу, затем круглым напильником подогнать место для датчика давления масла ВАЗ 2106. На то место, где стоял штатный датчик надо поставить переходничок с медным уплотнительным кольцом. После чего надо прикрепить датчик от ВАЗ 2106 через это медное кольцо.
• Далее с помощью проводов надо соединить стрелочный индикатор с датчиком.

Но это для тех, кому действительно пришелся по душе датчик давления масла от 6-ки. Еще бы, простая система, четкие приборы, которые точно показывают какое давление в масляной магистрали, а в случае поломки датчика его можно просто выкинуть и самостоятельно поставить новый датчик давления масла ВАЗ 2106, стоит он совсем не дорого – около 300 рублей.

А далее видео о том, как отличить качественный датчик от подделки:

Поэтому в этой статье рассмотрим, как вывести показания давления масла в двигателе на панель приборов ВАЗ 2109.

Для этого нам понадобятся:

— Переходник датчика от ВАЗ 2106 – штуцер и тройник, с двумя медными шайбами:

— Сам указатель от ВАЗ 2106, устанавливаемый в салоне:

Датчик давления масла на 1,5 л 8-клапанном двигателе «девятки» находится на блоке цилиндров на стороне, обращенной к салону в районе кожуха ГРМ.

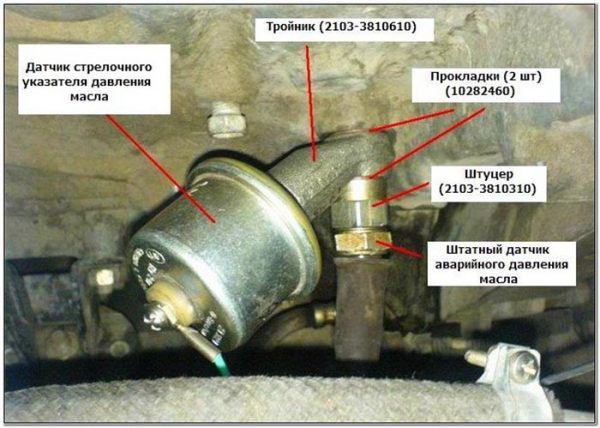

Выкручиваем штатный датчик, на его место вкручиваем переходник (с тройником), а в тройник обратно вкручиваем штатный датчик аварийного давления масла и «шестерочный» датчик на стрелочный указатель. Не забываем установить медные шайбы, предварительно их прокалив на огне для придания им мягкости и пластичности. Плотно затягиваем все соединения.

Установить сам указатель давления можно вместо гидрокорректора фар – мало кто его использует, да и мало где он работает. Можно выбрать другое место, кому как больше нравится.

Вот примеры установки:

• https://bumper.guru/klassicheskie-modeli-vaz/dvigatel/datchik-davleniya-masla-vaz-2106.html
• https://avto-cool.com/remont-avtomobiley/datchik-davleniya-masla-baz-2106-i-ego-podklyuchenie
• http://tuning-lada-2109.ru/ustanovka-ukazatelya-davleniya-masla/

Как проверить

Если загорелась аварийная лампочка либо стрелка прибора не отклоняется вправо даже при значительных оборотах двигателя необходимо вначале проверить контрольное устройство на работоспособность. Этот элемент располагается слева по движению автомобиля возле четвёртой свечи зажигания. Устройство представляет собой небольшой металлический бочонок с подключённым к нему проводом.

Оптимальным способом проверки датчика масла, является установка заведомо исправного устройства. Для этой цели не обязательно использовать дорогой оригинальный прибор. Можно применить простое изделие, которое представляет собой реле, срабатывающее при низком значении давления в масляной магистрали. Для выполнения диагностики рекомендуется подобрать устройство, штуцер которого имеет подходящую резьбу. В противном случае, можно воспользоваться переходником.

Для проверки можно задействовать маломощную лампочку, к которой «минус» подключается через датчик, а «плюс» — подводится от положительной клеммы аккумулятора. Лампочка загорается сразу при подключении, но после запуска двигателя должна обязательно погаснуть, в противном случае потребуется выполнить срочный ремонт двигателя внутреннего сгорания.

При отсутствии запасного сенсора можно использовать манометр, с помощью которого можно более точно установить значение давления в масляной магистрали.

Если двигатель исправен и насос нагнетает жидкую смазку под необходимым давлением, то необязательно причина отсутствия показаний измерительного прибора заключается в датчике. Обрыв подключаемого провода может являться одной из возможных причин неисправности проводки, при которой стрелка не будет отклоняться, а лампочка аварийного давления масла загораться.

Строение датчика давления масла ВАЗ 2106

Один их приборов, за состоянием которых надо следить при работе двигателя — это датчик давления масла ВАЗ 2106. Излишне высокое или чрезмерно низкое давление часто приводит к поломке этого прибора. В чем состоит особенность этого прибора для ВАЗ 2106?

Особенности конструкции датчика

Датчик имеет указатель и сигнальную лампочку, это очень удобная и надежная конструкция. Под воздействием масла деформируется упругая мембрана, при помощи резистора фиксируется величина сдвига, изменение сопротивления поступает на манометр. Работоспособность системы обеспечивают:

• датчик масляный;
• сопротивления;
• магнит;
• катушка;
• сигнальная лампочка;
• плавкая вставка.

Питание включается при повороте ключа в замке зажигания. Когда датчик перестает работать, его ремонт нерентабелен, так как после сборки высока вероятность того, что указатель будет показывать неверную информацию. Устройство стоит недорого, поэтому при поломке лучше заменить его на новое.

Моторное масло следует подбирать исходя из типа двигателя и его состояния. Для ВАЗ 2106 прекрасно подходят смазочные смеси для применения с бензиновыми двигателями. Перед тем как покупать моторное масло, почитайте инструкцию к вашей «шестерке». Там перечислены все названия и марки различных технологических жидкостей, необходимых для эксплуатации автомобиля.

Если вы являетесь владельцем старой машины и техническая документация отсутствует, то перед тем как приобрести моторное масло, надо точно установить, есть ли в системе регулировки зазора клапанов гидрокомпрессоры, совместимы ли детали двигателя с синтетическими маслами.

На моделях автомобиля ВАЗ 2106 сошедших с конвейера до 80-х годов установлены резиновые маслосъемные колпачки, которые не совместимы с синтетическими моторными маслами. Их можно заменить на изделия из акрилатного или фторкаучука.

Предназначение маслосъемных колпачков и их замена

Чтобы моторное масло через клапанные отверстия головки мотора не попадало в камеру сгорания, в конструкции предназначены маслосъемные колпачки, состоящие из резины и пружины. Как и все резиновые изделия, они со временем теряют свои физические качества, становятся твердыми. Их необходимо поменять. Кроме того, многие владельцы «шестерки» меняют резиновые маслосъемные колпачки на импортные из каучука. Замена маслосъемных колпачков ВАЗ 2106 для автовладельцев, владеющих слесарным инструментов, не доставит больших хлопот.

Если вы являетесь владельцем «шестерки» и занимаетесь ее ремонтом, то у вас должны быть в наличии:

• плоская отвертка;
• инструмент, служащий для сжимания пружины;
• оправка для установки колпачков.
• плоскогубцы.
• проволока из мягкого металла.

Приготовив инструменты и новые комплекты сальников, можно приступать к процессу замены старых деталей на новые.

1. С головки блока снимите крышку, открутив для этого гайки.
2. Коленчатый вал крутите, пока метки на приводной звездочке распределительного вала и крышке не совпадут.
3. Снимите корпусную часть подшипников распределительного вала, обязательно зафиксируйте звездочку и цепь.
4. Снимаете пастель подшипников распредвала, фиксируете звездочку и цепь, чтобы они не упали вниз, иначе достать их будет очень проблематично.
5. Выкрутите свечу, снимите пружину, рычаг отведите в сторону.
6. Крепеж регулировочного болта надо ослабить и установить съемник для работ по сжатию пружины.
7. Вставьте прут из олова в отверстие свечи для удержания клапана.
8. Инструментом для сжимания пружины приведите ее в положение, когда сухарные элементы освободятся.
9. Снимите пружины, тарельчатые элементы, шайбы.

Далее для установки новых деталей действуйте в таком порядке.

Этапы работ	Действия
Установите первый маслосъемный колпачок на место.	Для этого поставьте зажим на клапан и вынимаете старый сальник, слегка постукивая слесарным молотком.
Новый колпачок смажьте моторным маслом	Установите его на место при помощи оправки.
На остальных клапанах замените сальники.	Делается это таким же образом: путем прокрутки коленвала для вывода второго и третьего цилиндра.

Система смазки двигателя ВАЗ 2106 имеет комбинированное строение. Под давлением происходит смазка опор и кулачков распредвала, подшипников валика, шестеренки привода масляного насоса и распределителя зажигания, подшипников. Вытекающим из зазоров маслом осуществляется смазка стенок цилиндров, элементов поршневого типа, цепи привода распредвала, стержней клапанов в их направляющих втулках, опор рычагов привода клапанов.

Когда давление падает, начинает гореть контрольная лампочка.

Если на ВАЗ 2106 горит давление масла: немного о датчиках

На самом двигателе произведен монтаж датчика давления. Слева от руля находится индикатор стрелочного типа, с его помощью можно визуально контролировать значение давления. Кроме того, внутри индикатора имеется контрольная лампа. За ее работу отвечает другой датчик, он контролирует только лишь аварийное значение давления. Похожие устройства устанавливаются на автомобили ВАЗ 2108 и более новых моделей. У них имеется только два состояния — присутствует давление или же отсутствует. Поэтому многие автомобилисты устанавливают шестерочный датчик давления на автомобиль 8-1 или 9-й серии.

Уровня топлива

На «шестерках» устанавливается указатель уровня топлива типа БМ-150, сам контроллер по схеме монтируется в бензобак, фиксируется он с помощью болтов. В состав ДУТ входят резисторное устройство и поплавок. Чтобы контроллер мог указать правильный уровень бензина в системе, резисторное устройство управляется в результате движения поплавка.

Непосредственно сам поплавок указателя уровня топлива подключен к резистору с помощью рычага, на конце которого расположен скользящий элемент. Благодаря последнему может загораться лампа резерва бензина на приборной панели. В том случае, если регулировка контроллера правильная, то эта лампочка горит при 5-6 литрах бензина в баке.

Процедура диагностики контроллера производится путем измерения уровня сопротивления резисторного устройства. Если бензобак пустой, этот параметр должен составлять около 315-345 Ом, если он наполовину полный — 108-128 Ом, если полный — около 70 Ом. Диагностика осуществляется с применением комбинированного тестера (автор видео- ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Устройство и схема подключения

Задача мембранного выключателя, выполненного в виде гайки с клеммой, — своевременно замыкать электрическую цепь с контрольной лампой при падении давления смазки. Приборчик состоит из таких деталей:

• металлический корпус в виде шестигранника;
• контактная группа;
• толкатель;
• мембрана измерительная.

Свечение индикатора зависит от положения мембраны, растягивающейся под напором смазки

Элемент включён в цепь по простейшей схеме — последовательно с индикатором. Нормальное положение контактов – «замкнуто», поэтому после включения зажигания лампочка загорается. В заведённом моторе возникает напор масла, поступающего к мембране через тройник. Под давлением смазки последняя нажимает толкатель, размыкающий контактную группу, в результате индикатор гаснет.

Когда в двигателе возникает одна из неисправностей, вызывающих снижение напора жидкой смазки, эластичная мембрана возвращается в первоначальное положение и электрическая цепь замыкается. Водитель сразу видит проблему по вспыхнувшей «контрольке».

Устройство второго элемента — «бочонка» под названием ММ393А несколько сложнее. Главную роль здесь тоже играет упругая мембрана, соединённая с исполнительным механизмом — реостатом и ползунком. Реостат представляет собой катушку из хромоникелевой проволоки повышенного сопротивления, а ползунок — это подвижный контакт, перемещающийся вдоль витков.

При увеличении напора смазки реостат уменьшает сопротивление цепи, стрелка отклоняется сильнее

Электрическая схема подключения датчика и указателя аналогична первой — реостат и прибор стоят в цепи последовательно. Алгоритм работы следующий:

1. Когда водитель включает зажигание, в цепь подаётся напряжение бортовой сети. Ползунок стоит в крайнем положении, а сопротивление обмотки — максимальное. Стрелка прибора держится на нуле.
2. После запуска мотора в канале появляется масло, поступающее через тройник в «бочонок» и давящее на мембрану. Она растягивается и толкателем двигает ползунок по обмотке.
3. Общее сопротивление реостата начинает снижаться, ток в цепи возрастает и заставляет отклоняться стрелку указателя. Чем выше давление смазки, тем сильнее растягивается мембрана и меньше сопротивление катушки, а прибор отмечает рост давления.

На снижение масляного напора датчик реагирует в обратном порядке. Усилие на мембране уменьшается, она отбрасывается назад и тянет за собой ползунок. Тот включает в цепь новые витки обмотки реостата, сопротивление увеличивается, стрелка прибора падает к нулю.

По схеме датчик подключается последовательно с указателем, расположенным на панели приборов

Устройство и принцип работы

Внутренний механизм датчика давления состоит из металлической мембраны и реостата. Когда тонкая пластина, под воздействием нагнетаемого насосом масла отклонится, произойдёт перемещение рабочей части переменного резистора и величина сопротивления на выходе устройства значительно изменится.

Изменение параметров электрического тока направляемого на стрелочный индикатор отразится на смещении стрелки прибора. Наличие делений на циферблате позволяет примерно определить давление в масляной магистрали датчика.

Параллельно с реостатом в корпусе датчика установлено реле, которое также связано с мембраной прибора. При полном отсутствии масла или критически низком давлении произойдёт замыкание контактов. Включение электрической цепи вызовет включение сигнальной лампы, расположенной на панели приборов. Свечение этого индикатора допускается только при неработающем двигателе либо в первые несколько секунд после запуска. В остальных случаях, при подобном режиме работы, двигатель необходимо заглушить и искать причину отсутствия достаточного давления смазочной жидкости.

Все о датчике давления масла в автомобилях 2106

Для того, чтобы автомобиль не подводил в самый неожиданный момент, владелец должен следить за исправностью всех систем. Регулярно производить диагностику, и устранять неполадки. Одним из таких элементов системы является состояние датчика давления масла. Если показатели его будут слишком завышены или понижены, есть вероятность возникновения поломок, на устранение которых потребуются большие материальные затраты.

Датчик давления масла ваз 2106 произведен достаточно удачно, поскольку оснащен индикатором со стрелкой и специальной лампой сигнала, и не требует особых навыков, чтобы разобраться в его составляющих.

Устройство и особенности работы

В настоящее время датчики у автомобилей ваз бывают:

• электрические,
• механические.

Вариант с электрическими приборами более современный, но не такой надежный, поскольку не предоставляет владельцу достаточной информации о состоянии уровня масла.

Механика же более простая, но в тоже же время, и более точная. Именно их и устанавливают в «шестерки».

Такие аппараты достаточно надежны. Основой их работы является перенос информации с мембраны, положение которой изменяется под воздействием отклонений количества жидкости от изначальной отметки. Размер изменений фиксируется переменным резистором, которые и передаются на манометр, а уровень показывает стрелка. Располагается ДДМ сзади двигателя, слева.

Чтобы сигнал передавался от мотора на приборную панель, применяются основные элементы:

• указатель давления масла,
• переменный и термокомпенсационный резистор,
• лампочка, подающая сигнал,
• магнит, при помощи которого, стрелка держится на отметке ноль,
• предохранитель.

Работает вся система от заведенного двигателя.  Когда происходит сбой работы прибора, лучше всего его просто заменить новым. Стоимость его невелика, а при его разборке, работать снова он может со сбоями.

Как проверить датчик на исправность

В случае, когда давление масла снижается, тогда стрелка опускается к отметке ноль, загорается лампочка, а это свидетельствует о неисправности

Владелец авто должен обратить внимание на это, и устранить неисправность

При возникновении такой ситуации, прежде всего, необходимо осмотреть отсек двигателя на предмет потеков масла. Если они отсутствуют, проверяют уровень жидкости в моторе. Если масла слишком мало, это вполне может стать причиной падения давления.

При достаточном количестве жидкости, необходимо проверить датчик давления, проведя соответствующую диагностику. Для этого потребуется такой прибор, как манометр и ключ.

Используя ключ, необходимо извлечь датчик, а на его место подключить манометр. Далее, завести авто и наблюдать, как поведет себя стрелка прибора. При постепенном наращивании оборотов, стрелка должна изменяться относительно частоты движения коленвала, но, не превышая указатель в семь атмосфер.

После произведения всех замеров, если показатели оказались в норме, значит с давлением все в порядке, причина неисправностей именно в приборе. После этого, производится его замена.

Существует, также, еще один вариант проверки ДДМ. Он обычно используется, когда неприятность возникла в процессе езды. Для этого потребуется извлечь прибор с гнезда и провернуть стартер, не заводя двигатель. Если проблема кроется именно в датчике, то из гнезда будет выступать масло. Значит, также потребуется установить новый исправный аппарат.

Как подключить новый датчик

Чтобы заменить прибор новым, особых навыков не потребуется, процесс этот довольно несложный. Для начала, потребуется подготовить необходимые инструменты. Последовательность и схема подключения будет следующей:

• отсоединить все провода от датчика,
• при помощи ключа достать его наружу,
• произвести ремонт или замену прибора и, соединив все провода, вернуть его на место.

После этого, необходимо убедиться в исправности нового агрегата.

Автомобили ВАЗ имеют достаточно простую, но одновременно эффективную систему контроля параметров учета масла. А если возникает неисправность, то произвести замену собственными руками не составит никакого труда.

Назначение датчика контроля давления масла

Все движущиеся и трущиеся детали силового агрегата постоянно омываются жидкой смазкой, подаваемой шестерёнчатым насосом из поддона картера двигателя. Если в силу разных причин подача смазки прекратится либо её уровень снизится до критического, мотор ожидает серьёзная поломка, а то и не одна. Результат — капитальный ремонт с заменой подшипников коленчатого вала, цилиндро-поршневой группы и так далее.

Отсутствие давления масла индикатор показывает после включения зажигания либо в случае неисправности

Чтобы уберечь владельца машины от указанных последствий, в классических моделях «Жигулей» предусмотрен двухуровневый контроль над системой смазки двигателя, действующий по такому алгоритму:

1. После поворота ключа в замке и включения зажигания загорается красная контрольная лампа, сигнализирующая об отсутствии давления масла. Стрелка указателя стоит на нуле.
2. В первые 1—2 секунды после запуска мотора индикатор продолжает гореть. Если подача масла производится в нормальном режиме, лампа гаснет. Реальное давление, создаваемое насосом, стрелка показывает сразу.
3. При отключении двигателя, потере большого количества смазки или возникновении неполадок красный индикатор моментально загорается.
4. Если напор смазки в каналах мотора уменьшается до критического, лампочка начинает вспыхивать периодически.После запуска силового агрегата стрелка показывает величину давления в смазочных каналах

Главную роль в работе системы играет датчик — элемент, фиксирующий напор масла в одном из основных каналов двигателя. Индикатор и указатель — всего лишь средства отображения информации, передаваемой измерителем давления.

Особенности конструкции датчика

Датчик имеет указатель и сигнальную лампочку, это очень удобная и надежная конструкция. Под воздействием масла деформируется упругая мембрана, при помощи резистора фиксируется величина сдвига, изменение сопротивления поступает на манометр. Работоспособность системы обеспечивают:

• датчик масляный;
• сопротивления;
• магнит;
• катушка;
• сигнальная лампочка;
• плавкая вставка.

Питание включается при повороте ключа в замке зажигания. Когда датчик перестает работать, его ремонт нерентабелен, так как после сборки высока вероятность того, что указатель будет показывать неверную информацию. Устройство стоит недорого, поэтому при поломке лучше заменить его на новое.

Моторное масло следует подбирать исходя из типа двигателя и его состояния. Для ВАЗ 2106 прекрасно подходят смазочные смеси для применения с бензиновыми двигателями. Перед тем как покупать моторное масло, почитайте инструкцию к вашей «шестерке». Там перечислены все названия и марки различных технологических жидкостей, необходимых для эксплуатации автомобиля.

Если вы являетесь владельцем старой машины и техническая документация отсутствует, то перед тем как приобрести моторное масло, надо точно установить, есть ли в системе регулировки зазора клапанов гидрокомпрессоры, совместимы ли детали двигателя с синтетическими маслами.

Как проверить и заменить элемент

В процессе длительной эксплуатации внутренние детали датчика изнашиваются и периодически выходят из строя. Неисправность проявляется в виде неправдивых показаний индикационной шкалы либо постоянно горящей аварийной лампе. Прежде чем делать выводы о поломках силового агрегата, крайне желательно проверить работоспособность датчика.

Когда лампочка зажигается и тухнет своевременно, а стрелка не отклоняется, следует проверить исправность масляного датчика — измерителя давления ММ393А. Потребуется рожковый ключ размером 19 мм и манометр со шкалой до 10 Бар (1 МПа). К манометру нужно прикрутить гибкий патрубок с резьбовым наконечником М14 х 1,5.

Порядок проверки следующий:

В дороге масляный датчик ВАЗ 2106 проверить сложнее, поскольку под рукой нет манометра. Чтобы убедиться в наличии смазочного материала в каналах мотора, выкрутите элемент, отсоедините главный провод зажигания и вращайте коленвал стартером. При исправном насосе из отверстия выплеснется масло.

Когда световой сигнал не горит вовсе, рассматривайте 3 варианта:

Первые 2 версии легко проверить путём прозвонки тестером либо мультиметром. Исправность мембранного элемента испытывается так: включите зажигание, снимите с клеммы провод и замкните на массу автомобиля. Если лампа загорится, смело меняйте датчик.

Замена производится путём откручивания большого или малого датчика гаечным ключом

Важно не растерять уплотнительные бронзовые шайбы, поскольку в комплекте с новой деталью их может не оказаться. Потеки моторной смазки из отверстия удалите ветошью

Оба измерителя не подлежат ремонту, только замене. Их металлические корпуса, способные выдержать давление масла работающего двигателя, герметично закрыты и не разбираются. Вторая причина — низкая цена запасных частей ВАЗ 2106, делающая подобный ремонт бессмысленным.

Как установить новый датчик давления масла на BAЗ-2106 или на другие автомобили

Бывают такие водители, которым не нравятся датчики, которые устанавливаются на поздние модели ВАЗа. Например, на 8-ках и 9-ках есть смысл поставить датчик давления масла от ВАЗ 2106. Процедура замены датчика довольно простая, и с ней сможет справиться каждый.

• Для начала надо купить новый датчик с индикатором и проводами. Также необходим переходник, который соединит с блоком цилиндров новую систему.
• В 9-ке или 8-ке нет места для индикатора давления, в отличие от 6-ки. Некоторые владельцы вместо ручки корректора фар, который не работает, ставят индикатор датчика. А для тех, у кого ручка корректора фар работает, то есть смысл вырезать специальное гнездо в панели приборов для посадки индикатора датчика давления масла. Такое гнездо можно сделать электродрелем с тонким сверлом. Отверстия надо сверлить по заранее отмеченному кругу, затем круглым напильником подогнать место для датчика давления масла ВАЗ 2106. На то место, где стоял штатный датчик надо поставить переходничок с медным уплотнительным кольцом. После чего надо прикрепить датчик от ВАЗ 2106 через это медное кольцо.
• Далее с помощью проводов надо соединить стрелочный индикатор с датчиком.

Но это для тех, кому действительно пришелся по душе датчик давления масла от 6-ки. Еще бы, простая система, четкие приборы, которые точно показывают какое давление в масляной магистрали, а в случае поломки датчика его можно просто выкинуть и самостоятельно поставить новый датчик давления масла ВАЗ 2106, стоит он совсем не дорого – около 300 рублей.

А далее видео о том, как отличить качественный датчик от подделки:

Давно хотел поставить механический датчик давления масла, и вот настало время. Купив все необходимое, а именно сам датчик(грибок) от ваз 2106, датчик(приборку), тройничек. Первым делом выкручиваем стандартный датчик — думаю труда не составит. Начал я примерять купленный тройник как он встанет на место и очень был расстроен, так как он не подходил по габаритам. То есть куда бы я не вкручивал грибок, он не давал закрутить весь механизм в сборе. Он мог задевать защитный кожух ремня ГРМ или топливную рейку вместе с коллектором из-за этого я не мог его закрутить. Многие сайты пишут что все отлично встает- это НЕТАК. Пока мучился, отпало желание это делать и я закрутил обратно стандартный датчик и случайно сорвал резьбу в головке((((. Обзвонил ближайшие СТО, все отказались ремонтировать, так как там конусная резьба и они не смогут ее нарезать…. Решил делать сам, взяв обычный метчик на 16 и нарезав резьбу довольно легко. Теперь нужно делать переходник с 14 резьбы(датчик давления) на 16 резьбу(головку) так как диаметр был теперь увеличен. У знакомого в гараже мы подобрали немного похожую заготовку, отпилив немного и подрезав, подточив, получился необходимый переходник длинной 3 сантиметра. И о чудо, благодаря этому переходнику, вся система теперь легко вставала на место.

У кого же с резьбой все нормально, то вам просто нужно будет докупить переходник длинной примерно 3 сантиметра с 14 внутренней и наружной резьбой и тогда у вас все идеально встанет. После чего прокидываем провод от нового датчика, кто хочет чтобы и лампочка горела тоже то нужно будет прокинуть два провода.

Ну и подключаем все по цветам!

— «Оранжевый провод» подключаем к плюсу замка зажигания.

— «Белый провод» подключаем к проводу габаритов.

-«Белый с чёрным» масса.

— «Серый» провод к датчику аварийного давления масла (который и был у нас, штатный)

— «Тёмно-серый с чёрным» провод подключаем к установленному нами датчику (указателя) давления масла(грибок).

Так как я все это дело вставил вместо часов, то и запитался я тоже от этого штекера. Тас есть и масса и провод от замка зажигания и провод габаритов.

Как проверить датчик давления ВАЗ 2106

Итак, возникают следующие симптомы. Вы заметили, что стрелка находится на нулевом значении. Вместе с этим загорается лампочка. Хоть на автомобиле ВАЗ 2106, хоть на любом другом, в первую очередь необходимо остановиться и заглушить мотор. В противном случае смазка не будет поступать на все элементы двигателя, следовательно, запросто можно его полностью разрушить.

Причина для потери давления может быть любой. Открываете капот и внимательно осматривайте весь двигатель на предмет наличия масляных подтеков. Вам необходимо убедиться в том, что моторное масло не было выброшено наружу. Затем обязательно проверяете уровень масла, он должен быть в допустимых пределах.

Если же уровень значительно ниже, нежели минимальная отметка, то обязательно заливаете нужное количество. Ехать своим ходом запрещено, можно передвигаться только лишь на буксире или эвакуатором, если давление в системе смазки маленькое

Обратите внимание на то, что при уровне ниже минимальной отметки может загораться контрольная лампа при совершении поворота направо

Если под рукой имеется манометр, то можно осуществить проверку значения давления. На автомобиле ВАЗ 2106 сделать это несложно. Для этого выкручивается датчик давления, устанавливается штуцер на его место. Подключаете манометр при помощи этого штуцера. Манометр электронного типа необходимо соединить с массой автомобиля и плюсовым выводом аккумуляторной батареи

Обратите внимание на то, что плюсовой вывод подключается через светодиодный индикатор

Включаете зажигание, в этом состоянии светодиодный индикатор должен гореть полный накал. Если этого не происходит, то в подключении имеются какие-то проблемы. После этого заводите двигатель. Прокручиваете коленчатый вал стартером. Если повышается давление в системе смазки, то светодиодный индикатор тухнет. При температуре охлаждающей жидкости 85-90 градусов, а также оборотов коленчатого вала в районе 2000, значение давления должно составлять около двух атмосфер.

Следовательно, при постепенном увеличении частоты вращения коленвала, значение должно расти. При этом максимальное должно составить 7 атмосфер. Если больше, то имеются неполадки в крышке масляного насоса. Ее потребуется заменить. Если же давления совсем нет, первым делом проверяйте маслозаборник. Нередко он забивается, через сетку не проходит масло в насос. Можно снять поддон двигателя и произвести очистку сетки маслозаборника. Желательно его промыть в растворителе или керосине.

Но цена нового составляет от 400 до 500 рублей, поэтому лучше не пожадничать и приобрести новый маслозаборник. Несколько реже случаются поломки самого масляного насоса. Его сломать, конечно, очень сложно, так как это две металлические шестерни, причем они прошли процедуру закалки. Срок службы у них достаточно большой, быстрее разобьется крышка масляного насоса

Для чего нужен датчик давления масла

В двигателе внутреннего сгорания между трущимися металлическими деталями обязательно должен находиться слой смазки. В противном случае, произойдёт чрезмерный нагрев и заклинивание различных вращающихся элементов. Просто заложить пластичную смазку, как это делается в шарнирах рулевых тяг или ступичных подшипниках, не получится, ведь кривошипно-шатунный механизм работает в условиях повышенных механических нагрузок. Оптимальный вариант — использование жидких масел, которые доставляются к трущимся деталям с помощью центробежного насоса. Эффективность такой системы можно обеспечить только при условии нагнетания смазки под значительным давлением.

Именно для осуществления постоянного определения параметров этого типа и нужен специальный датчик. Изделие, предназначенное для установки на автомобиль ВАЗ 2106, настроено таким образом, чтобы водитель машины мог вовремя заметить опасные отклонения в режиме работы ДВС.

Функции и работа указателя

Назначение прибора, встроенного в торпедо слева от тахометра, — отображать уровень давления моторного масла, ориентируясь по датчику. Принцип действия указателя напоминает работу обычного амперметра, реагирующего на изменение силы тока в цепи. Когда механический реостат внутри измерительного элемента изменяет сопротивление, сила тока возрастает либо уменьшается, отклоняя стрелку. Шкала проградуирована в единицах давления, соответствующих 1 Бар (1 кгс/см2).

Стрелочный указатель реагирует на изменение сопротивления электрической цепи, создаваемого датчиком

Прибор состоит из следующих основных элементов:

• корпус круглой формы;
• стрелочный механизм с постоянным магнитом и обмотками;
• контрольная лампочка, присоединённая к соответствующему датчику отдельной линией;
• шкала с лампой подсветки;
• резистор компенсационный;
• соединительные провода с разъёмом.

Указатель подключается к датчикам, замку зажигания и габаритам для подсветки шкалы

Нулевые показания устройства соответствуют сопротивлению цепи 320 Ом. Когда оно снижается до 100—130 Ом, стрелка держится на отметке 4 Бар, 60—80 Ом — 6 Бар.

Если на холостом ходу стрелка не показывает давление, стоит проверить работоспособность прибора

Указатель давления моторной смазки «Жигулей» — довольно надёжный элемент, ломающийся очень редко. Если стрелка не желает покидать нулевую отметку, то виновником обычно оказывается датчик. Когда вы сомневаетесь в работоспособности показывающего устройства, проверьте его простым методом: измерьте напряжение на контактах подключения масляного датчика ММ393А при заведенном двигателе. Если напряжение присутствует, а стрелка лежит на нуле, прибор следует поменять.

Система слежения за давлением масла ВАЗ 2106 с двумя датчиками и механическим указателем отличается простотой и надёжностью в работе. Невзирая на устаревшую конструкцию, автолюбители нередко покупают и ставят эти измерители на другие, более современные автомобили, оснащённые с завода лишь контрольным индикатором. Примеры — обновлённая ВАЗовская «семёрка», Chevrolet Aveo и Niva.
