Датчик давления газа гбо 4 поколения принцип работы

Виды и устройство

В основе газовых и редукторных термодатчиков находится терморезистор. Термистор имеет отрицательную характеристику с обозначением NTC, т.е. при нагреве его сопротивление уменьшается.

В системах ГБО 4 поколения применяются элементы номиналом от 1,7 до 10 килоом. Но самые распространённые это 2,2 и 4,7кОм.

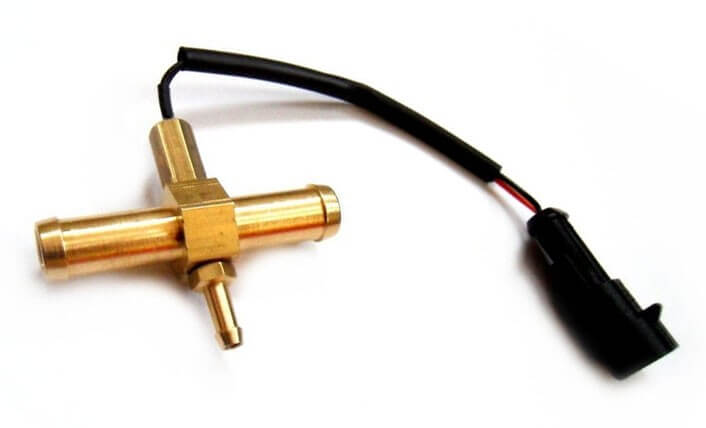

Редукторный термодатчик имеет латунный корпус, отличается лишь разъёмом, длинной и размером резьбы.

Газовые датчики могут иметь пластиковую или металлическую конструкцию. По месту расположения может находиться:

• в составе МАП сенсора (про ремонт МАПа мы писали тут)
• на отдельном тройнике (врезается в магистраль перед инжекторами)
• в форсуночной рейке.

Характеристика датчика определения уровня газа

Регулятор уровня газа предназначен для того, чтобы водитель всегда мог знать, сколько топлива осталось в газовом баллоне. Монтируется датчик давления, уровня и температуры газа на ГБО 4 поколения в мультиклапан, установленный на входе баллона. Следует отметить, что датчик уровня газа позволяет производить мониторинг изменения в давлении.

Виды

В транспортных средствах, оснащенных газобаллонным оборудованием четвертого или второго поколения, для контроля основных параметров должно использоваться два вида устройств:

• салонный, располагающийся в салоне автомобиля;
• баллонный, который монтируется непосредственно на баллон.

Датчик измерения остатка газа в баллоне

Салонный контролер предназначен для мониторинга состояния среды в салоне машины, таким образом предотвращая возможность отравления водителя газом. Кроме того, этот контроллер на ГБО 2 поколения выводит на контрольный щиток информацию от внешнего сигнализатора. Что касается баллонного контроллера, то он предназначен для определения уровня давления в системе. Датчик уровня газа, как сказано выше, монтируется в мультиклапане и на панели приборов.

Также нужно отметить, что в продаже можно найти не только измерители, но и сенсорные, ультразвуковые устройства, а также радиодатчики. Устройства такого типа по своей конструкции бесконтактные, как правило, они применяются для определения уровня газа в салоне машины. Если уровень давления газа или его объем в салоне автомобиля превысит допустимую норму, контроллер сообщит об этом водителю.

Принцип работы

Если вы хотите разобраться в том, как функционируют устройства такого типа, рекомендуем для начала понять общий принцип работы газовой системы. Ниже описан принцип функционирования ГБО 2 поколения в автомобилях с карбюраторными двигателями с топливом метан. Когда транспортное средство заправляется, топливо поступает через специальный вентиль в баллон. Он будет заправляться до того момента, пока уровень давления в системе не дойдет до отметки в 22 атмосферы, но этот параметр может быть отрегулирован собственноручно.

Место установки элементов системы ГБО

Время, а также объем подаваемого топлива контролируются посредством использования бесконтактного клапана, как правило, это устройство электронного типа. Данный прибор также отвечает за закрытие редуктора, когда двигатель функционирует на метане. Далее, посредством включения в работу испарителя, уровень давления будет падать, это будет способствовать образованию горючей смеси — после этого вещество сможет использоваться в системе зажигания как топливо. Если уровень давления расходного материала резко увеличивается либо бесконтактный клапан выходит из строя, на входе находится соответствующий датчик. Этот прибор позволяет снять указания и передать информацию на блок управления и контрольный щиток, где расположен сигнализатор, чтобы предупредить водителя.

Почему неполадки следует сразу устранять

Газобаллонное оборудование для инжекторных и карбюраторных машин, даже самых лучших брендов изнашивается по происшествии некоторого времени. Высоки риски ошибок при монтаже и настройках, которые в итоге и приводят к неисправности гбо 4 поколения. Ошибки при монтаже гбо тартарини обычно проявляются уже впервые недели работы.

Поломки бывают в пропан-бутановых установках и работающих на метане. Когда автовладельцы разбираются в неполадках газовой системы, вопросы решаются быстрее и дешевле.

Первые «звоночки» проявляются при заправке газом, когда слишком рано закрывается электроклапан, индикатор неправильно показывает уровень газа. Может сбиваться работа системы охлаждения и отопления, горит чек, падает мощность, при наличии в баллоне газа система сама переходит на бензин. Автовладелец сталкивается с износом форсунок, неисправность датчика давления, редуктора, выходит из строя мап сенсор. Игнорирование сигнала «Check Engine» ведёт к прогару клапанных седел.

При переводе машины на газ стандарта евро 4 неисправности ГБО alpha зависят во многом от профессионализма мастера. Поэтому рекомендуется обращаться только в проверенные автосервисы.

Некоторые неисправности ГБО возможно починить и своими руками. Если причины неисправности ГБО 4 поколения устранять изначально, затраты «копеечные», в дальнейшем они выльются в десятки тысяч рублей.

Сферы применения, другие особенности работы

Датчики газа современного типа нужны для определения количества газа внутри соответствующего оборудования с точностью до 1 литра. Это прекрасная альтернатива штатным устройствам, точность измерения которых часто оставляет желать лучшего.

Сфера применения:

• автомобили;
• грузовой транспорт.

Точность измерений с минимальными погрешностями остаётся главным преимуществом для таких приборов. Ультразвуковые датчики уровня газа при этом остаются абсолютно независимыми устройствами. Это значит, что установка в систему не связана ни с какими дополнительными вмешательствами. Монтировать датчики можно на любом этапе, когда есть баллон:

• при монтаже автогазовой системы;
• на уже смонтированную систему, присутствующую в автомобиле.

Измеритель и преобразователь сигналов – единственные элементы, которые идут в базовых комплектах с устройствами.

Некоторые различия между моделями датчиков

Если речь о резистивных или электромеханических датчиках – то их работа основывается на использовании магнитов. Он жёстко фиксируется на оси мультиклапана, поворачивается вместе с последним. Прямая механическая связь с газовыми смесями аннулируется. От этого надёжность устройства в смысле эксплуатации только выигрывает.

При работе ультразвуковых датчиков применена локация соответствующего типа. Фактически, происходит измерение линейной величины. После происходит пересчёт, из линейных показателей в объёмные величины. Точность устройств увеличивается благодаря следующим факторам:

1. Акустические колебания у диапазона ультразвукового характера.
2. Горизонтальное расположение баллона.
3. Использование только тех датчиков, которые предназначены для конкретной разновидности оборудования.

Gaslevel – пример популярной модели датчика, в которой реализуется принцип звуковой локации. Производитель чаще сам пишет, для работы с каким оборудованием предназначены датчики.

Преимущества и недостатки ГБО Дигитроник

Изучая многочисленные отзывы владельцев автомобилей с газовым оборудованием диджитроник 4-го поколения, можно найти как положительные, так и отрицательные стороны.

Из минусов стоит отметить лишь жалобы на невозможность самостоятельной регулировки, а также преждевременный выход из строя отдельных компонентов системы. Но эти минусы, возможно верны лишь отчасти.

На практике же, при детальном разборе часто выясняется, что первое и второе заявление обусловлено некомпетентностью мастера выполнявшего установку/настройку оборудования. Также не своевременное либо низкого качества техническое обслуживание газовой оснастки или вовсе его отсутствие.

Впрочем, не стоит забывать о подделках диджитроника. Плюсы очевидны:

• богатый выбор комплектаций как для бюджетных малолитражек, так для автомобилей премиум класса.
• легкость в самостоятельном монтаже, настройке, обслуживании. Доступны все инструкции/мануалы
• ремонтопригодность (доступны запчасти/ремкомплекты)
• высокое качество деталей системы и безотказность комплектующих (все компоненты проходят многоуровневую проверку)
• технологичность, имеется возможность диагностировать и регулировать параметры оборудования прямо со смартфона через оригинальное приложение.

Инструкция по подключению прибора

Чтобы установить в машину ГБО и датчик температуры газа, необходимо обладать определенными навыками и опытом. Если вы никогда прежде не сталкивались с такой задачей, то разумеется, лучше обратиться к специалистам.

Монтаж ГБО осуществляется в несколько этапов:

• сначала производится установка редуктора;
• затем подключаются все масляные патрубки;
• готовится место для монтажа баллона;
• производится монтаж форсунок;
• вся система подключается и настраивается (автор видео – Андрей Жеба).

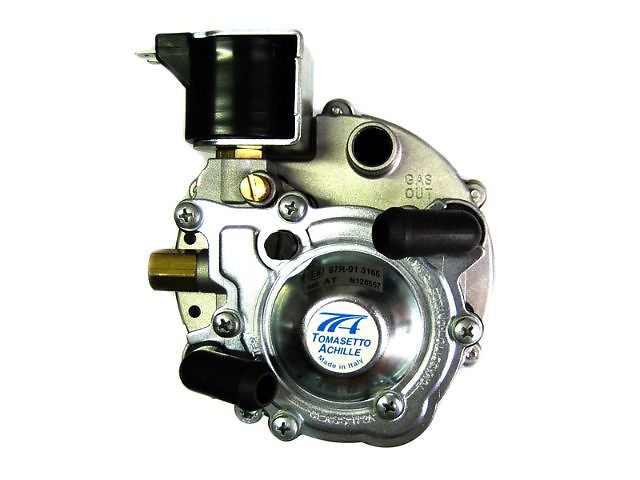

Установка редукторного устройства производится на место на раме машины, но не на моторе, поскольку это приведет к образованию вибраций. Необходимо учитывать то, что автовладелец должен иметь свободный доступ к устройству, поскольку время от времени придется менять или чистить фильтры. Масляные патрубки всегда необходимо подключать параллельно газовой системе – если они будут погнутыми, то доступ моторной жидкости к редукторному узлу будет ограничен. Что касается непосредственно подключения, то оно осуществляется с применением тройника, это позволит обеспечить наиболее оптимальную циркуляцию расходного материала.

Если говорить о месте установки баллона, то здесь все индивидуально. Некоторые автолюбители, чтобы сэкономить место в багажном отсеке, ставят баллоны на крыше, но для этого потребуется варить каркас и самое главное – обеспечить охлаждение в жару. Также эти элементы системы могут быть установлены вместо запасного колеса или просто в багажнике. Когда баллон будет установлен, необходимо врезать форсунки, чтобы сделать это, следует сделать отверстие на наиболее близком, но допустимом расстоянии к бензиновой форсунке.

При помощи метчика прорезается резьба, после чего закручиваются врезки, куда впоследствии вы поставите штуцер. Вам необходимо замерять расстояние от штуцера к форсункам, оно должно быть не больше 1.8 см, после чего подключаются патрубки.

В любом случае, контролирование и регулировка топлива в данном случае требует использования мотора и редуктора, от этих элементов к датчику должны идти провода, их цвет идентичный вне зависимости от оборудования:

1. Синий провод – электрический, должен быть подключен к катушке редукторного узла.
2. Белый и черный провода должны быть подключены непосредственно к датчику.
3. Оранжевый – подключается к контроллеру температуры редукторного узла.

Выше описаны основные моменты, которые должны соблюдаться при установке газобаллонного оборудования. Дальнейшая настройка системы осуществляется по параметрам силового агрегата, его особенностям, а также потребностям. Если в процессе установки у вас возникли сложности, то лучше доверьте эту процедуру специалистам.

Цена вопроса

Стоимость зависит от производителя устройства, а также качества его выполнения.

1. Stag WPG-2 (цена – около 570 рублей)

2. STAG (WPG-4) (цена – в среднем около 800 рублей)

3. AEB 1090 (цена – примерно 700 рублей)

Техническое обслуживание ГБО четвертого поколения

1. Требуется выполнять еженедельно:

• внешний осмотр герметичности системы, отсутствие утечки газа. Утечку можно обнаружить по характерному запаху пахучего одоранта и при помощи мыльного раствора. Утечка может происходить через трещины в трубках, изношенные уплотнители или неплотные стянутые хомутные соединения трубок;
• удаление накопившегося конденсата в редукторе через специальную нижнюю пробку. Несвоевременный слив конденсата может привести к его коксованию и забиванию сливного отверстия, что в последующем при накоплении конденсата приводит к нарушению нормальной работы редуктора-испарителя.

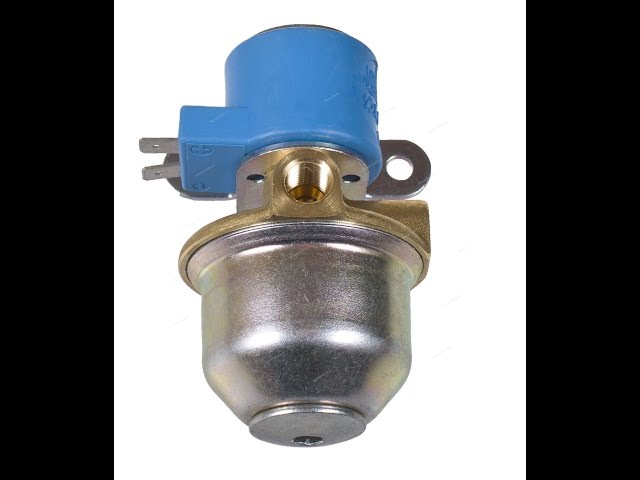

2. Требуется выполнять ежемесячно: очистку или замену фильтра. Для этого нужно отсоединить от фильтра входную трубку и демонтировать фильтр. Очистить или заменить фильтрующий элемент. Внутри него находится маленький магнит, который следует установить на место после очистки фильтра. 3. Один раз в течение двух лет следует разбирать и чистить редуктор

При этом нужно соблюдать осторожность, чтобы не помять и не порвать мембрану. По окончании чистки и сборки редуктора обязательно выполняется проверка на наличие утечки

Причины нарушения работы датчика температуры газа

Сломаться может любое, даже очень хорошее оборудование. Датчики температуры ГБО считаются долговечными устройствами. Они ломаются крайне редко. Газовый ЭБУ, управляющий работой форсунок, подает сигнал, который корректируется несколькими основными факторами:

• давление, возникающее в самой форсуночной рейке;
• нагрев тосола;
• температура газа.

Если любой из перечисленных узлов выходит из строя, перестает нормально функционировать ГБО. Нарушается слаженная работа всех узлов оборудования. Вероятными причинами нарушения нормальной работы датчика температуры газа, считаются:

1. Если на приборе есть напряжение, однако его сигнал не доходит до ЭБУ. Следовательно, исчез контакт между этими устройствами. Чтобы найти место поломки, необходимо выполнить диагностику соединяющих проводов.
2. Полностью отсутствует напряжение. Возможно, нет подачи электропитания. Если после подачи тока, датчик все равно молчит, значит, он окончательно сломался. Чтобы определить недоступность питания, делается «прозвон» всех подходящих кабелей, датчика давления, а также самого температурного датчика.

После устранения неисправности, работоспособность прибора полностью восстанавливается. Если после ликвидации обрывов в электрической системе, прибор все равно не функционирует, выполняют его замену.

Если электронный узел получает от температурного датчика неправильную информацию, это редко связано с поломкой прибора. Чаще всего причина подобной поломки вызвана неправильной регулировкой изделия.

Чтобы исправить ситуацию, потребуется предварительно провести диагностику систему. Для этой операции потребуются:

• соединительные провода;
• программное обеспечение;
• компьютер.

При настройке системы, необходимо учитывать модификацию ГБО, модель автомобиля, на котором оно смонтировано. Такую операцию невозможно выполнить, не имея опыта и специальных знаний.

https://youtube.com/watch?v=mtZjhu2h-yE

Конструкция

Датчик температуры газа своим внешним видом напоминает металлическую колбу с резьбой. Из нее выходит два провода, для соединения с системой ЭБУ. Установка прибора осуществляется в паз, имеющийся в редукторе. Изделие подбирается под определенный вид инжекторной системы, а также производителя ГБО. Автоматическое переключение на газ основного топлива выполняется после нагрева охлождающей жидкости до 30 — 50 градусов (в зависимости от настроек системы).

Каждый прибор отличается своими техническими параметрами, имеет различное сопротивление. Для сохранения полученных величин, необходимо грамотно выбрать подходящий тип прибора.

Техническое обслуживание ГБО четвертого поколения

1. Требуется выполнять еженедельно:

• внешний осмотр герметичности системы, отсутствие утечки газа. Утечку можно обнаружить по характерному запаху пахучего одоранта и при помощи мыльного раствора. Утечка может происходить через трещины в трубках, изношенные уплотнители или неплотные стянутые хомутные соединения трубок;
• удаление накопившегося конденсата в редукторе через специальную нижнюю пробку. Несвоевременный слив конденсата может привести к его коксованию и забиванию сливного отверстия, что в последующем при накоплении конденсата приводит к нарушению нормальной работы редуктора-испарителя.

2. Требуется выполнять ежемесячно: очистку или замену фильтра. Для этого нужно отсоединить от фильтра входную трубку и демонтировать фильтр. Очистить или заменить фильтрующий элемент. Внутри него находится маленький магнит, который следует установить на место после очистки фильтра. 3. Один раз в течение двух лет следует разбирать и чистить редуктор

При этом нужно соблюдать осторожность, чтобы не помять и не порвать мембрану. По окончании чистки и сборки редуктора обязательно выполняется проверка на наличие утечки

Виды салонных индикаторов

У автоводителей вариантов есть возможность использовать разные виды салонных индикаторов:

1. Светодиодные столбчатые, которые включают минимум четыре светодиода.
2. Аналоговые стрелочные показывают объём газа с использованием стрелки на шкале.
3. Данные передаются виде цифровой информации.

На традиционной светодиодной панели располагаются 3 или 4 зелёных и 1 красная лампочка. Красная загорается, когда объём газа уменьшается до критических 5-10% от общего количества. Одновременно производится звуковое оповещение. Машина переходит на штатное топливо. В среднем, шаг отображения около 10 л.

Особенности эксплуатации ГБО 4-ого поколения

Оборудование позволяет осуществлять комбинированное питание двигателя бензином и газом. Переключение из одного режима питания в другой может производиться из кабины ручным способом, а также автоматически. Маленькая панель управления содержит светодиодный указатель уровня газа и переключатель топлива. Обычное расположение панели управления – под рулевой колонкой слева возле регулятора направления фар.

Индикатор газа содержит четыре зелёных светодиода и один красный, расположенных в один ряд. Загорание одного зелёного светодиода означает наличие 10 литров газа. Обычно этого запаса хватает на 100-120 км пробега. Загорание красного светодиода сигнализирует о наличии аварийного остатка топлива, которого может хватить на 50-80 км пробега. Оно предупреждает о необходимости заправки газа на газозаправочной станции.

Отдельный красный светодиод, расположенный в верхнем углу пульта и работающий в мигающем режиме, сигнализирует о том, что двигатель работает пока на бензине, но система готовится к переключению на газовое топливо. Это происходит при каждом запуске двигателя до того момента, пока он не наберёт нормальной температуры и хорошо не прогреется.

Кнопка переключения режима питания двигателя и индикаторы количества газа

Так как двигатель имеет как бензиновую, так и газовую систему питания, то такое дублирование в 2 раза повышает надёжность его работы. Кроме того, значительно повышается длительность пробега на одной заправке бензиновым и газовым топливом. Это выгодно в дальних поездках по малонаселённым местностям, где сеть заправок редкая и некачественная. Добавляет также возможность повысить защиту от угона автомобиля легко снимаемый и устанавливаемый коммутатор, удаление которого блокирует подачу бензина и газа на инжекторы.

Особенно выгодно ГБО 4-ого поколения для владельцев авто, двигатели которых оборудованы дорогостоящей системой впрыска топлива с катализатором для очистки выхлопных газов. Оно не только даёт значительную экономию дорогого высокооктанового топлива АИ-98, но экономит при этом ресурс каталитического нейтрализатора. Это оборудование предназначено для автомобилей, отвечающих экологическим требованиям Евро-3 и более. Оно обладает системой импульсного впрыска газовоздушной смеси, которая работает под контролем отдельного блока управления, сопряжённого с микропроцессором. Блок управления обрабатывает команды микропроцессора и вырабатывает управляющие сигналы, открывающие электромагнитные форсунки впрыска газа и блокирующие форсунки подачи бензиновой смеси.

Концентрация подаваемой топливной смеси контролируется системой датчиков, которые определяют:

1. давление газа;
2. температуру редуктора;
3. температуру газа.

Если давление подаваемого газа становится ниже порогового значения, то электронный блок автоматически отключает газовые форсунки и открывает бензиновые форсунки, переводя двигатель на бензиновое питание.

Основные неисправности, причины возникновения способы их устранения.

Настройка. Регулировка и настройка газового оборудования и его ЭБУ после его установки – процесс достаточно сложный, и он должен проводиться опытными профессионалами. Если загорелся чек двигателя при работе на газе, то, вероятно, система настроена неверно. Если речь идет о карбюраторном двигателе, то его настройка похожа на настройку карбюратора – подбор оптимальных положений подачи воздуха и смеси. На инжекторных двигателях – это настройка режимов на компьютере. Браться за такую работу своими руками не рекомендуется. Лучше ехать в сервис и, если что-то пошло не так, возвращаться или искать нормальный.
Свечи. Требования к свечам для поджигания газа предъявляются повышенные. При работе на газе на свечах зажигания не образуется нагар

Когда автомобиль Приора переключается на газ, зажиганию требуется больше мощности для того, чтобы газ загорелся. Лучше отдать предпочтение специализированным моделям. Хотя сами свечи после их установки и работе на газе служат значительно дольше. При работе на газе смесь сгорает практически полностью, и на них не образуется нагар.

Запуск автомобиля на газе. Хотя автомобиль Приора вполне может запускаться и прогреваться на газе, делать этого не следует, особенно на морозе. После такого насилия страдают мембраны редуктора и сокращается их срок службы. Современное ГБО четвертого поколения запускает двигатель на бензине и автоматически переключается на газ при достижении температуры в сорок градусов Цельсия. Сломанный редуктор необходимо менять.
Неправильное и несвоевременное обслуживание. После установки ГБО Атикер автомобиль Приора требует больше внимания и операций по обслуживанию

Внимание уделяется воздушному и газовому фильтрам. С редуктора необходимо сливать конденсат после каждой второй–третьей заправки

Следить за системой охлаждения, иначе редуктор перемерзнет. В системе охлаждения может образоваться пробка, уровень жидкости в таком случае стоит пополнить, найти и устранить причину утечки и развоздушить систему. После установки ГБО автомобиль Приора требует больше внимания и операций по обслуживанию

Неисправности двигателя. Работа газа в качестве топлива сказывается на состоянии силовой установки только положительно. Когда автомобиль Приора переключается и работает на газе – пропадает детонация, появляется нагар, смазка не смывается со стенок цилиндров. А вот усталость самого двигателя, который тоже имеет свой ресурс, может доставить немало проблем с ГБО. Неисправные или грязные лямбда-зонды, усталость ГРМ и поршневой группы, плохая компрессия могут привести к плохой работе ГБО, утечкам газа. Неисправный двигатель или проводка автомобиля – самая главная причина редких возгораний комплектов. При других условиях это практически невозможно, даже после очень серьезного ДТП. Если двигатель устал, то эксплуатировать его с газом очень опасно, необходим ремонт двигателя.
Неисправности проводки или ЭБУ. Плохой контакт на датчиках или аккумуляторе, неправильный монтаж и установка датчиков, клапанов и систем. Необходимо проверить всю проводку системы и заменить неисправные элементы.
Загрязнение системы. Сам по себе газ не содержит вредных примесей. Чего не скажешь о мусоре в баллоне и в емкостях на заправочной станции. С течением времени система ГБО и её отдельные элементы будут забиваться мусором
С течением времени система ГБО и её отдельные элементы (например, клапан для расхода газа) будут забиваться мусором, и их необходимо будет очищать. Очистка производится сжатым воздухом, растворителями или специальными средствами.

Сертификаты

Техрегламент ТС 004/2011 – вот где можно найти основные требования к сертификации таких приборов, как датчики измерения. Исключением не стали и устройства, определяющие уровень газа внутри баллонов. Сертификат Таможенного Союза выдают, если оборудование успешно проходит испытание.

Регистрация декларации соответствия TP TC нужна устройствам, которые не попадают под действие обычных правил. Это касается и реле, датчиков, которые не попали в диапазон действия 50-1000 В. Для прохождения испытаний специальные мероприятия организуют с участием соответствующей лаборатории.

Добровольные сертификаты тоже дают серьёзные преимущества по сравнению с конкурентами.

Устройство и принцип работы газобаллонных систем

В общем случае, включает в себя газовый баллон, от которого тянется газовая магистраль, в конце перекрывает мультиклапан. За ним редукторный испаритель переводит газ в рабочее состояние и накапливает порциями в коллекторе и через отдельные форсунки впрыскивает в мотор. Процесс контролирует управляющий блок, связанный с бортовым компьютером (в более продвинутых моделях).

Классификация

На сегодняшний день огромное количество специализированных производителей предлагает широкий ассортимент ГБО как на карбюраторные, так и на инжекторные типы моторов любой сложности и конфигурации. Условно все системы разделяют на поколения, у каждого из которых — собственная работа и степень автоматизации регулировки:

Первое поколение — вакуумный принцип дозировки каждой газовой порции. Специальный механический клапан реагирует на разреженность, возникающую во входном коллекторе авто, когда работает двигатель и открывает дорогу газу. Примитивное устройство для несложных карбюраторных систем не имеет никакой обратной связи с электроникой мотора, точной регулировки и других опциональных надстроек.

Редукторы второго поколения уже снабжены простейшими электронными мозгами, которые, связываясь с внутренним датчиком содержания кислорода, воздействуют на простой электромагнитный клапан. Такой принцип работы уже позволяет не просто машине ехать лишь бы как, а регулирует состав газовоздушной смеси, стремясь к оптимальным параметрам. Практичное и все еще широко распространённое устройство среди владельцев карбюраторных автомобилей, но в Европе оно уже запрещено с 1996 года к применению за высокий уровень загрязнения окружающей среды.

Спрос на представителей переходного третьего поколения достаточно низок. Работа этих высокотехнологичных систем основана на автономном программном обеспечении, создающем собственные топливные карты. Газ подается специальным встроенным инжектором в каждый цилиндр по отдельности. Внутреннее программное оборудование эмулирует работу бензиновых форсунок на собственных аппаратных мощностях. Конструкция оказалась не слишком удачной, слабый процессор блока зависал, вызывая сбои в налаженности работы механизма. Идея затерялась при появлении более нового и проработанного класса ГБО.

Самые распространённые на сегодняшний день редукторы — с разделенным впрыском газовоздушной смеси. Это доведенный до конца проект 3-го поколения, но использующий в программе настройки стандартные бензиновые карты автомобиля, что не утяжеляет нагрузку на вычислительные мощности блока управления. Отдельно идет линейка поколения 4+, разработанная для прямоточных систем непосредственного впрыска топлива прямо в мотор FSI.

Новейшее средство, внедряющееся на рынке авто — 5 поколение. Ключевая особенность принципа действия состоит в том, что газ не испаряется в редукторе, а нагнетается жидким прямо в цилиндры. В остальном это полное соответствие 4 поколению: разделенный впрыск, задействование данных с заводской топливной карты, автоматический режим перехода с газа на бензин и т. д. Из преимуществ еще можно отметить те, что оборудование полностью совместимо с ныне действующими экологическими стандартами и новейшей бортовой диагностикой.

Различия датчиков уровня газа

В основу устройства резистивного или электромеханического типа положен магнит, который жестко зафиксирован на оси поплавка мультиклапана и поворачивается вместе с ним. Применение такой схемы разрывает прямую механическую связь с газовой смесью, что положительно сказывается на эксплуатационной надежности устройства. Поворотный магнит взаимодействует с секторным реостатом, т.е. по мере изменения уровня газа происходит изменение сопротивления цепи.

Резистивные приборы, которые устанавливают на мультиклапан, конструктивно выполняют по двух- и трехконтактной схемам, что меняет организацию соединительной проводки.

Кроме резистивных датчиков доступны устройства, реализующие иные принципы работы. Так бесконтактный ультразвуковой датчик уровня функционирует по принципу звуковой локации. Фактически он замеряет линейную величину, которую затем пересчитывают в объемные единицы. Увеличение точности работы устройства достигнуто тем, что:

• применяют акустические колебания ультразвукового диапазона;
• баллоны располагают горизонтально;
• используют только те датчики, которые предназначены для конкретного типа газобаллонного оборудования.

Принцип ультразвуковой локации реализует популярный датчик gaslevel.

Производитель обычно рекомендует датчики для работы с конкретным типом газобаллонного оборудования. Для удобства монтажа комплект поставки, как правило, дополнен крепежом.

Подключение и настройка датчика ГБО 4 поколения

Для оборудования четвёртого поколения самостоятельно докупать ничего не нужно: как уже отмечалось выше, электронный указатель (чаще всего это WPG, WPGH (HALLA), WPGH-1 или Stag WPG-4) и кнопка-индикатор включены в комплект поставки. А вот настройка и калибровка датчика уровня газа ГБО 4 поколения потребуется.

Затем установить указатель и произвести его первичные настройки (позиционирование). Для этого в корпусе многофункционального клапана имеются по три отверстия с каждой стороны ушка датчика. Далее согласно схеме по подключению ДУТ (идёт в комплекте), соединить разъёмы на ЭБУ оборудования с датчиком.

Схема подключения датчика указателя количества газа

Начальная тарировка датчика производится по ходу установки ГБО и в процессе первой заправки (то есть при пустом баллоне). После чего можно применить несколько методов регулировки. Но в любом случае понадобятся:

• ноутбук со специальным программным обеспечением (в частности, для STAG это AC GAS SYNCHRO);
• соединительный шнур с USB-разъёмом для подсоединения к диагностической колодке ГБО.

Первый метод заключается в подгонке, т.е. заправить 10 литров пропан-бутана на заправке. Установить данное значение в программе, затем израсходовать топливо. Потом опят заправиться, но уже 20 л., выставить параметры и т.д.

Следующие способы – это ручная калибровка и автонастройка.

Опыт настройки и эксплуатации датчиков уровня газа говорит о том, что, несмотря на все усилия, точной калибровки всё равно не получается. Связывают это с овальной формой газового баллона, несовершенством конструкции поплавка и специфическими свойствами жидкой газовой фракции. Так что дорога для дальнейшей модернизации ГБО остаётся открытой.

Более подробно о том, как выполняется автоматическая настройка и ручная калибровка датчика уровня газа ГБО 4 поколения можно узнать из видео:

Варианты устранения неисправности

Выявив неисправность можно купить новый термодатчик ГБО или отремонтировать имеющийся своими руками, при этом сэкономив средства.

Для этого понадобиться немного подогреть устройство и удалить из его корпуса терморезистор. Затем купить в радиомагазине термистор (цена 30-70 рублей) с аналогичным сопротивлением и размером (взять образец). На ножки детали надеть тонкую термоусадочную трубку.

После установки термистора желательно залить полость датчика термопастой, а в конце отверстия нанести эпоксидный клей или автомобильный герметик.

Ко всему прочему, после подпайки проводов к выводам термистора, важно закрепить их так, чтобы исключить перелом от вибрации при эксплуатации. Как вариант, можно сделать петлю и притянуть хомутом провод к датчику

Видео на тему, как можно самостоятельно отемонтировать термодатчик ГБО 4 поколения:
